Установка радиатора отопления своими руками

Установка батарей отопления – пошаговая инструкция Установка и замена батарей отопления – работа несложная, но требующая внимательности и аккуратности....

Установка батарей отопления – пошаговая инструкция

Установка и замена батарей отопления – работа несложная, но требующая внимательности и аккуратности. Ее вполне можно выполнить своими руками.

Для выполнения этой задачи потребуется:

  • Рассчитать количество секций радиатора для всех помещений, начертить план их размещения;
  • Приобрести все необходимые материалы: радиаторы, трубы, фитинги;
  • Если вы меняете батареи, подключенные к системе отопления, нужно оформить заявку в ЖРЭУ на отключение стояка;
  • Подготовить необходимый инструмент: уровень, разводной и газовый ключи, дрель или перфоратор, сверло по бетону, рулетку, а в случае замены радиаторов и труб еще и болгарку – она понадобиться для того, чтобы обрезать старые трубы. Если подводящие трубы будут из армированного пластика, вам также понадобится паяльник для труб.

Технология установки батарей состоит из нескольких этапов.

Демонтаж старых батарей

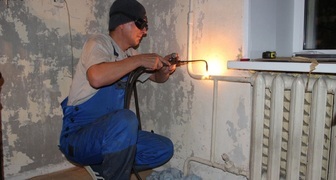

Если речь идет о замене батарей, то этой операции не избежать. После отключения работниками ЖРЭУ стояка и слива остатков воды из него можно приступать к демонтажу. Болгаркой с кругом по металлу обрезаются старые трубы на расстоянии в 10 см от потолка и пола. На обрезках труб нарезается наружная резьба. Для перехода на пластиковые трубы используются фитинги, при этом нужно учитывать диаметры труб.

Старые батареи снимаются с кронштейнов, убираются и сами кронштейны, стена, если есть необходимость, выравнивается. О том какие радиаторы отопления лучше для квартиры вы можете прочитать в этой статье.
Разметка

Чтобы теплоотдача была максимальной, необходимо правильно разместить новые радиаторы. Обычно батареи устанавливают под окном, чтобы создать тепловую завесу. Расстояние до подоконника должно быть не менее 15 см, чтобы создать конвективные потоки. Для этой же цели выдерживают и расстояние от пола в 15-20 см, и от стены около 5 см. Измерьте радиатор.

С помощью рулетки найдите центр подоконника и, используя отвес, прочертите вертикальную линию – это будет центр радиатора. По уровню прочертите горизонтальную линию на расстоянии 15-20 см от подоконника. По этой линии будет располагаться верх радиатора. Сделайте разметку для кронштейнов.

Выбор типа подключения

Вам нужно выбрать тип подключения:

  • Боковое одностороннее, когда подвод теплоносителя присоединяется к верхнему патрубку, а отвод – к нижнему на той же стороне. Это наиболее распространенное подсоединение, оно обеспечивает хорошую теплоотдачу, но подходит только для радиаторов, состоящих не более чем из 12 секций.
  • Диагональное. Если секций больше, то лучше использовать именно этот тип подключения. При нем подвод горячей воды осуществляется через верхний патрубок, а отвод – через нижний, но с другой стороны батареи.
  • Нижнее подключение. Ввод и отвод подключаются к нижним патрубкам с разных сторон. Такой тип подключения выбирают для скрытой прокладки труб.

Варианты подключения батарей отопления

Варианты подключения батарей отопления

Сборка радиаторов

Если вы приобрели радиаторы в сборе, то вам необходимо установить на них только заглушки и кран маевского – он нужен для стравливания воздуха из системы. Если же радиаторы сборные, то сначала нужно их собрать, используя при этом прокладки – они обычно идут в комплекте. На каждый радиатор понадобится по 4 заглушки: 2 проходные для подключения к трубам с переходом на резьбу соответствующего диаметра, одна глухая и одна проходная для подключения крана Маевского. Правые или левые заглушки выбрать – зависит от типа подключения.

Сборка радиаторов отопления

Также вам понадобятся краны «американки», по два на каждый радиатор. Перекрыв их, вы сможете снять радиатор для ремонта или замены, не отключая весь стояк. Все эти элементы удобнее установить на радиатор до установки. При накручивании используйте ленту ФУМ.

Установка

В стене по разметке сверлят отверстия, вворачивают на нужную глубину кронштейны. Радиаторы вешают на кронштейны, используя уровень. Замеряют все расстояния, в случае необходимости корректируют.

Подключают новые батареи к трубам. Чтобы вода продолжала циркулировать при снятии радиатора, устанавливают перемычку между вводом и отводом теплоносителя. В нее необходимо также врезать кран – в нормальном состоянии он будет перекрыт, чтобы вода шла через радиатор.

Установка радиатора

Пробные испытания

На этом этапе понадобится помощь слесарей из ЖРЭУ. Перекройте краны «американки», откройте соединительный кран. Попросите слесарей открыть обратную трубу. Если течи в местах соединения с трубами нет, откройте краны на радиаторы и перекройте обводной кран. Теплоноситель пойдет в радиатор.

Стравите воздух через кран Маевского.

Установка батарей отопления своими руками

Установка батарей отопления своими руками

После заполнения всех батарей попросите слесарей открыть прямую трубу. Давление в системе восстановлено, испытания успешно пройдены, и новые радиаторы наполнили ваш дом теплом. Также читайте, как закрыть трубы в ванной комнате, а также про схему отопления ленинградку и схему отопления двухэтажного дома.

Источник: stroyvopros.net

Установка радиаторов отопления своими руками

Установка радиаторов отопления своими руками – это такое решение, которое следует принимать серьезно: ведь не каждый человек сможет это сделать. По крайней мере, нужно обязательно подготовиться к такому процессу. Обычно, если лишь дилетантски смотреть на ситуацию, можно на выходе получить негативные аварийные последствия.

установка радиаторов отопления своими руками

Установка радиаторов отопления

Если вы проживаете в квартире многоэтажного дома, то лучше всего вызвать для этого специалистов, так как есть риск затопить не только свою квартиру. В частном же доме можно попытаться осуществить монтаж и поставить самодельные батареи отопления своими руками – однако для этого нужно разобраться с основными моментами установки.

  • Предварительная подготовка
  • Что нужно для установки
  • Рассчитываем месторасположение
  • Разметка радиаторов с кронштейнами
  • Инструменты и материалы
  • Процесс установки радиатора

Предварительная подготовка

Для начала, нужно определиться, какой тип разводки был использован для устройства отопительной системы. Тем, кто ее устраивал, это должно быть известно – однотрубная или двухтрубная разводка.

И перед тем, как начать монтаж радиаторов отопления своими руками, также нужно выяснить, какой отопительный контур – однотрубный или двухтрубный.

Ведь от схемы разводки вашей отопительной системы будет зависеть выбор деталей и их количество, фото схем ниже.

монтаж радиаторов отопления своими руками

Однотрубная система отопления
Рекомендуем к прочтению:
Рекомендуем к прочтению:

монтаж батареи отопления своими руками

Двухтрубная отопительная система

Что нужно для установки

В зависимости от того, какие конструктивные особенности имеет отопительная система, будет зависеть количество и перечень необходимых для установки деталей. К примеру, если это однотрубное отопление – то потребуется байпас. В случае неполадок можно будет выключить только прибор, который имеет этот элемент, а всю систему перекрывать не потребуется – особенно это касается зимних ситуаций, когда в мороз не очень удобно выключать отопление.

Количество деталей для монтажа также определяется схемой подключения и типом радиаторов. По схеме подбирают муфты, переходники, уголки и ниппели.

Также монтаж батареи отопления своими руками потребует запорные вентили. Подбирать нужно радиаторный тип арматуры, не следует увлекаться сложными шаровыми кранами с так называемой «американкой», которые требуют профессиональных знаний. И обеспечить герметичность без особого опыта в этой сфере будет тяжело.

Чтобы выполнить подключение радиаторов отопления своими руками к трубопроводу, потребуются сгоны, которые будут соответствовать размерам радиатора и труб по резьбе. На сгоны также будет накручиваться втулка – после скручивания ее вставляют в батарею. Стоит отметить, что когда вы покупаете чугунные батареи отопления, то нужно перед монтажом проверить, соответствуют ли кронштейны материалу стены, на которой они будут крепиться.

радиатор отопления своими руками

Установка запорных кранов

Чтобы можно было выпускать воздух из батареи, нужно поставить на нее кран Маевского. Как правило, в заводской комплектации он есть, но если нет – то купите.

Рассчитываем месторасположение

Тем, кто собирается поставить радиатор отопления своими руками, нужно учитывать, что отрезки труб, которые подводят к устройствам, нужно разместить с уклоном (незначительным) – в сторону движения носителя тепла. Если же прокладка будет строго горизонтальная или в монтаже будет перекос – то в батареях из чугуна и стали будет сосредоточиваться воздух. Придется регулярно выдувать его ручным образом, чтобы теплоотдача не снижалась.

Лучше, если центральная ось батареи будет совпадать с осью, которая идет через центр окна.

Отклонения могут быть не более 2 см, такие, которые не будут определяться визуальным образом. Но такая рекомендация не относится к неукоснительным требованиям.

установка батарей отопления своими руками

Разметка центральной оси батареи отопления

Установка батарей отопления своими руками подразумевает выполнение нескольких строгих правил:

  • Компоненты подводки к радиаторам отопления должны размещаться так, чтобы уклон был 0.005, рекомендуется его повысить до 0.01. Так, 1 м трубопровода должен будет клониться в сторону циркуляции – и как минимум на 0.5 см. Определять угол наклона нужно по длине трубных отрезков, которые устанавливаются.
  • От поверхности пола до радиатора должно быть 6-10 см и больше.
  • От нижнего очертания подоконника до верхнего очертания батареи – 5-10 см.
  • От плоскости стены до батареи – 3-5 см.
  • Обязательно следует соблюдать горизонтальные и вертикальные направления.

самодельный радиатор отопления

Уклон труб системы отопления

Чтобы увеличить производительность радиатора, то можно перед установкой поставить специализированный щит из специального теплоотражающего материала. А можно просто взять и покрыть плоскость стены таким составом, который имеет похожие характеристики.

Разметка радиаторов с кронштейнами

Благодаря тому, что батареи имеют секционный принцип устройства, это позволяет точно определиться с количеством секций, которые будут необходимы для отопления помещения, имеющего конкретные условия. Информацию о том, как правильно рассчитывать это количество, нужно изучить заранее – еще перед покупкой радиаторов. Если следовать правилам монтажа, то 1 кв.м площади нагревательной плоскости радиатора будет оснащен 1 кронштейном.

батарея отопления своими руками

Разметка установки кронштейнов батарей

Батарея отопления своими руками должна быть размечена с учетом следующих нюансов:

  • Размечаем точки монтажа кронштейнов с учетом правил, которые приведены выше.
  • Перед тем, как высверлить отверстия, все расстояния нужно снова проверить.
  • В высверленные отверстия вставляются дюбели, в них затем вкручиваются крепления.

Если разметку вы сделали правильно, то радиатор должен плотно лечь на все опоры, которые установлены и прочно опереться на каждую из них.

Далее мы будем подключать самодельный радиатор отопления к коммуникационной системе.

Инструменты и материалы

Вам будут нужны динамометрические ключи с размерами – они позволят с высокой точностью следовать динамометрическому моменту. И так как по системе носитель тепла будет идти под давлением, то при недостаточной герметичности появится струя из места соединения.

самодельные батареи отопления

Динамометрический ключ

Если перетяжку сделать чрезмерную, то это вызовет срыв резьбы.

Именно поэтому необходимо досконально изучать и соблюдать инструкцию каждого устройства – именно здесь будут указаны значения динамометрических моментов. Также будут нужны герметик, пакля с масляной краской или уплотнительная лента.

Процесс установки радиатора

Перед тем, как начать работы по монтажу батарей отопления, нужно полностью перекрыть контур, слить воду из системы (полностью удалить остатки воды поможет насос). Тщательно проверим уровнем батарею, которая навешена на опоры по вертикали и по горизонтали.

Так, из устройства выкручиваем все заглушки. Подключаем байпас с вентилем (этого требует только однотрубный контур). Для двухтрубного применяется лишь сгон с подключенным к нему вентилем. При помощи сгонов с резьбой подсоединяем радиатор к отопительной системе, а для того чтобы герметизировать стыки, применяем паклю или другой вид уплотнителя.

Байпас требуется для того чтобы отключать прибор отопления без отключения всей системы. Вентиль служит для регулирования циркуляции носителя тепла. Байпас устанавливают между подводящей и трубой и обраткой с кранами.

Стоит отметить, что не следует снимать упаковочную пленку с алюминиевых, стальных и биметаллических устройств, пока монтаж не закончен.

После установки будет нужна опрессовка. Но это может произвести специалист – та как у него есть не только опыт, но еще и специальный аппарат.

Источник: otoplenie-doma.org

Установка радиаторов отопления своими руками

Обеспечить уютную обстановку в доме даже в самую холодную зиму способны правильно выбранные и смонтированные батареи. Установка радиатора отопления своими руками не вызовет никаких проблем, если следовать инструкции и советам специалистов, которые помогут правильно подобрать и составить схему подключения, а также рассчитать размещение.

Монтаж отопительных батарей

Типы радиаторов

Конструкционно все радиаторы отопления похожи, однако существенное отличие состоит в материале, из которого они сделаны. Различают следующие виды батарей отопления:

  • биметаллические,
  • стальные,
  • чугунные,
  • алюминиевые.

Алюминиевые отличаются хорошей теплоотдачей и относительной легкостью, поэтому их имеет смысл устанавливать в домах с деревянными стенами. Их недостатком считается восприимчивость к перепадам давления воды в системе и ее химическому составу.

Биметаллические батареи

Чугунные лишены этих минусов, однако их большой вес накладывает некоторые ограничения. Кроме того, они отличаются продолжительным периодом эксплуатации (около 50-ти лет).

Остальные два типа считаются компромиссным вариантом, между чугунными и алюминиевыми радиаторами. Они имеют относительно небольшую массу и хорошие эксплуатационные характеристики.

Для частных домов, при наличии собственной скважины, возможна установка радиаторов отопления любого типа, но максимально удобными в монтаже будут биметаллические.

Выбор места и подготовка к установке

Выбор места установки батареи: замеры

Для установки батарей отопления обычно привлекают мастеров из ЖЭУ или специализированных компаний, однако эта операция может быть выполнена и своими руками. При осуществлении монтажных работ необходимо учитывать местонахождение радиатора относительно окна и пола, от этого зависит его теплоотдача.

Монтаж радиаторов отопления должен проходить точно посередине окна, отклонение от центра не должно превышать 2 см. Его ширина должна быть пропорциональна ширине подоконника и составлять 50-75% от его размеров.

Не менее важно соблюсти расстояние между полом и нагревающим устройством. Оно не должно оказаться больше 12 см. При этом зазор между верхней точкой батареи и нижним краем подоконника не должен быть менее 5-ти см. А между стеной и радиатором — в диапазоне 2-5 см.

Демонтаж заменяемого радиатора

Если установка радиатора производится в собственном доме, то следует учитывать, что ей должны предшествовать подготовительные работы:

  • перекрытие воды;
  • слив воды из демонтируемых частей отопительной системы;
  • опрессовка труб (очищение от жидкости сжатым воздухом);
  • демонтаж заменяемого радиатора.

Схемы подключения радиаторов

Схема отопительной системы

Установка радиаторов своими руками требует правильно подобранной схемы подключения. Она зависит от расположения в нем входных и выходных отверстий для теплоносителя. Всего различают три схемы подключения радиаторов:

  • перекрестная (теплопотери 2%);
  • нижняя (12-13%);
  • однотрубная (19-20% потерь), также называется «ленинградка».

Схема подключения батареи с терморегулятором

Выбор схемы подключения зависит от типа отопления: однотрубная или двухтрубная. Первый вариант наиболее распространен в многоквартирных домах. Принцип такой схемы в том, что поступающий и охлажденный теплоноситель движутся по одному контуру. При двухтрубной системе охлажденный теплоноситель перемещается для последующего нагрева по отдельной трубе.

В частных домах с двухтрубной системой отопления наиболее востребованной считается нижняя схема подключения радиатора – она отличается относительной легкостью монтажа и невысокими теплопотерями.

Особенности подключения и монтажа радиаторов

Особенности подключения и монтажа батарей

При установке радиаторов своими руками невозможно избежать определенных трудностей. Но свести их к минимуму можно, следуя инструкции и руководству, предоставленными нашими специалистами.

Алюминиевые радиаторы

Установка батарей отопления из алюминия требует собрать секции воедино, ввернув заглушку с прокладками и радиаторными пробками, после чего смонтировать кран Маевского и терморегулирующую арматуру. Устанавливается алюминиевый радиатор на специальные кронштейны, предварительно закрепленные на стене.

Чугунные радиаторы

Принципиально установка батарей из чугуна мало чем отличается от алюминиевых батарей, но необходимо учитывать вес радиатора и прочность стены. Особенно это касается многосекционных чугунных радиаторов, их вес может превышать 100 кг.

В деревянных или ветхих домах с непрочными стенами устанавливать чугунные целесообразнее не на кронштейны, а на специальные монтажные ножки, они могут продаваться отдельно или вместе с батареей. Также желательно использование дополнительных подпорок.

Для увеличения теплоотдачи батареи устанавливаются под наклоном около 5 градусов. Рекомендуется делать уклон таким образом, чтобы происходило скопление воздуха у клапана, то есть данный угол нужно ставить немного выше. Перед установкой необходимо развинтить чугунные радиаторы для того, чтобы проверить плотность подключения ниппелей между соединительными трубами секций.

Особенности монтажа биметаллических батарей

Особенности монтажа биметаллических батарей

Биметаллический радиатор, несмотря на достаточно высокую цену, пользуется большим спросом. Такая популярность батарей этого типа объясняется их высокой прочностью и невосприимчивостью к химическому составу теплоносителя. Но и они имеют некоторые нюансы при монтаже. Установку рекомендуется выполнять в защитной заводской пленке, которая предотвратит механические повреждения.

Крепление на стену происходит при помощи кронштейнов. Благодаря своей легкости, радиатор может быть закреплен как на капитальной бетонной стене, так и на гипсокартонной конструкции. В первом случае кронштейны монтируются к стене при помощи дюбелей и цементного раствора, а во втором – посредством двухсторонней крепежной арматуры.

При монтаже алюминиевых и биметаллических радиаторов необходимо обязательно предусмотреть установку клапана (Маевского) для сброса воздуха. Он должен быть расположен в верхней части биметаллической батареи. Может быть или механическим, или автоматическим. Каждая модель содержит его в комплектации, или его монтаж предусмотрен в конструкции.

При установке лучше использовать автоматический клапан, так как он позволяет удалять скопившийся в батарее воздух без участия человека, продлевая тем самым срок службы устройства.

Итог

Независимо от разновидности радиатора, его монтаж своими руками должен происходить в строгом соответствии прилагающейся инструкции. Составив четкий план действий, рассчитав место установки и воспользовавшись нашими советами, вы без проблем сможете произвести монтаж отопительной батареи самостоятельно. В случае если вы решите доверить работу специалисту, то благодаря полученной информации, сможете контролировать процесс и участвовать в составлении плана, что поможет избежать проблем и недоработок впоследствии.

Источник: vsadu.ru

Установка радиаторов отопления своими руками: варианты подключения, этапы монтажа, советы и рекомендации

В былые времена выполнить установку радиаторов отопления самостоятельно было проблематично из-за сварочных работ, которые являлись неотъемлемой частью монтажа. Современные материалы позволяют обойтись без специальных приспособлений, что даёт возможность осуществить монтаж радиаторов отопления в доме своими руками.

Для проведения аналогичных мероприятий в квартире рекомендуется привлекать сантехников обслуживающей компании, так как потребуется полностью отключить систему от магистрали и спустить воду. Далеко не все знают, как это сделать правильно, а некачественное подключение может обернуться потопом горячей воды.

Посмотрите видео как установить радиаторы отопления

Определение места расположения радиаторов

Если речь идёт о замене старых конструкций новыми, то вопрос месторасположения отпадает сам собой. В случае планирования схемы контура требуется учесть важные факторы, согласно которым батареи должны создавать надёжную теплозащиту. Какими бы ни были качественные современные стеклопакеты, они всё равно являются источниками холодного потока воздуха.

Именно поэтому практически во всех помещениях ниже окна устанавливаются батареи. Но при этом стоит учитывать, что радиатор должен покрывать не менее 70% оконного проёма. Только тогда его функционирование будет эффективным.

Радиатор

Специалисты рекомендуют при монтаже придерживаться следующих правил:

— расстояние от подоконника до верхней части отопительного прибора должна быть в пределах 9-14 см;

— от нижней части батареи до пола требуется соблюдать зазор в 7-12 см;

— между радиатором и стеной нужно оставлять расстояние 3-5 см;

— размещать отопительную конструкцию следует по центру оконного проёма.

Исходя из перечисленных требований, можно подытожить, что предшествовать выбору модели должно место установки. Только при наличии определённых параметров подбирается мощность и комплектация секций.

Радиатор

Варианты подключения радиаторов

• диагональный способ предусматривает подсоединение подающей трубы в верхнюю часть отопительного прибора, а обратки снизу, но с расположением в другой стороне;

• нижнее подключение осуществляется в нижней части батареи по разные стороны;

• боковой или односторонний способ чаще используется при вертикальной схеме разводки с подсоединением в правую или левую сторону радиатора.

Радиатор

Этапы монтажа радиаторов отопления своими руками

1. Подготовительные работы предусматривают демонтаж старых конструкций в случае необходимости. Предварительно из отключенной системы должна быть полностью слита вода. На стене потребуется установить специальные крепежи под батареи или проверить прочность и правильность монтажа существующих крюков.

Также следует сделать исследование стенной поверхности на предмет целостности. Нередко под подоконником со временем образуются щели и зазоры. Их обязательно нужно заделать цементным раствором, а на сухую поверхность зафиксировать фольгированный утеплитель. Среди других вариантов отделки стены: штукатурка специальным утеплительным составом, обшивка гипсокартоном с утеплительной прослойкой и др.

Радиатор

2. Комплектация радиатора включает: установку воздухоотводчика, вкручивание заглушек в незанятые отверстия коллекторов. В случае несоответствия диаметров труб и коллекторов, подсоединение выполняется с помощью переходников.

3. Далее устанавливается запорная и регулирующая арматура. Для этого на всех входах и выходах ставятся шаровые краны. Они позволят производить последующие ремонтные работы без полного отключения системы отопления. Термостаты не относятся к обязательным элементам, но их использование экономит расход теплоносителя в тёплые дни. Поэтому относительно дополнительных устройств каждый хозяин принимает решение самостоятельно.

Радиатор

4. При навешивании радиаторов на крепления рекомендуется не снимать защитную плёнку с новых моделей. Она оградит поверхность батарей от загрязнения до окончания отделочных работ.

5. Подключение подающей трубы и отводящей производится последовательно одним из существующих способов: резьбовым, обжимным, под пресс, с помощью сварки.

Радиатор

6. Следующим этапом выполняется опрессовка. Воду в систему следует открывать на слабом напоре, резкий пуск может спровоцировать гидроудар, вследствие чего выйдет из строя запорная арматура.

Радиатор

Советы/рекомендации по подключению радиаторов

• Для увеличения теплоотдачи и экономии тепловых ресурсов стоит зафиксировать на стену с обратной стороны радиатора лист фольгированного утеплителя. Копеечные затраты позволят сэкономить на отоплении до 10%.

• При установке батареи с боковым подключением можно предварительно навесить конструкции, потом сделать разводку трубопровода. В случае с нижним подключением работа начинается с определения межосевого расстояния патрубков. Установку приборов отопления можно завершить уже после окончания ремонта.

Радиатор

• Чтобы рационально расходовать энергоресурсы и экономить на отоплении помещения, рекомендуется оснащать радиаторы терморегуляторами (на каждый прибор по отдельному термостату). Так в каждой комнате можно устанавливать разные температурные режимы, комфортные для проживания.

• Расчёт необходимого количества секций производится на основе показателя площади комнаты и мощности одной секции, которая указывается в паспорте.

Установка радиаторов отопления своими руками: варианты подключения, этапы монтажа, советы и рекомендации обновлено: 17 мая, 2017 автором:

Источник: nastroike.com
