Установка насоса на отопление в частном доме

Как установить насос в систему отопления в частном доме с трубной системой без сварки – непосредственная установка Часто бывает, что старая система...

Как установить насос в систему отопления в частном доме с трубной системой без сварки – непосредственная установка

Часто бывает, что старая система обогрева, которая работает по схеме естественного самотека воды, перестает справляться со своими задачами и плохо прогревает дом. Полностью изменить систему нет возможности, поэтому необходимо прибегнуть к минимальному, но радикальному методу – врезке насоса для циркуляции воды. Как установить насос в систему отопления в частном доме с трубной системой без сварки, и получить прирост КПД котла? Рассмотрим варианты установки и причины для замены гидронасоса.

Циркуляционный Насос Roda Серия U55-25 130

Циркуляционный насос на отопление

Предназначение гидронасоса на отопление

Для домовладений и коттеджей было нормой свободное движение носителя тепла по трубопроводам из-за разницы температур. Многие домовладельцы стали сталкиваться с понижением КПД системы. С появлением на рынке моделей гидронасосов, рассчитанных на обслуживание небольших домов, ситуация изменилась.

отопление.установка водяного насоса

Принудительная циркуляция увеличивает скорость потока жидкости в трубах, быстро доставляется к батареям и происходит равномерное прогревание комнат. Недостаток гидронасосов заключается в использовании электричества, они нуждаются в нем. При частых выключениях или перебоях в сети, необходимо устанавливать альтернативный источник электроэнергии. Также важно учитывать, что помпы с сухим ротором шумноваты и нуждаются в периодичном техобслуживании. Гидрооборудование с мокрым ротором требуют высокого качества носителя тепла.

Циркуляционный насос для отопления grundfos

Циркуляционная помпа с мокрым ротором

  • изначально неправильно нарисованный проект отопления;
  • итог реконструкции или мелких ремонтных работ;
  • сдвиг уклона как результат проседания фундамента;
  • появление внутри стенок ржавого налета.

Циркуляционный насос с байпасом из полипропиленовых труб

Объединение систем отопления: ЕЦ с двухтрубной

Оценка циркуляционного насоса

Для безошибочного подбора гидрооборудования желательно сначала проанализировать систему отопления, подсчитать и получить итоговые цифры.

Категории гидронасосов

Мокрый тип насоса – приспособление, подходящее для частных домовладений. Малогабаритный, не шумный, легок в техобслуживании, КПД до 55%. Сухой тип – имеют высокую производительность, работают под напором с любым носителем тепла. Шумные, вибрируют при работе. Данное оборудование применяется в обслуживании частных и многоквартирных домовладений.

Насос отопления. Система байпас.Правильная установка циркуляционного насоса.

Обзор технических данных гидронасосов

  • напор;
  • продуктивность;
  • температура носителя тепла;
  • интенсивность.

Насос с сухим ротором блочной конструкции Wilo BAC

Циркуляционный насос с сухим ротором

Требования к монтажу или как поставить насос на отопление в частном доме или коттедже без сварки

Гидрооборудование для ускорения передвижения жидкости имеет способность повышать продуктивность работы обогревательных систем. Такое приспособление можно вмонтировать собственноручно, имея хоть какие-то знания в работе техники. При монтаже нужно следовать правилам, установленных законом.

Все требования направлены на повышение результативности работы гидросистемы и, в частности, работы центробежного насоса. Устройство с мокрым ротором устанавливают только по горизонтальной линии. Делается это для того, чтоб не было воздуха в гидросистеме, и тем самым, детали помпы служили, как можно дольше. Грязевой фильтр также необходим.

Отфильтрованная жидкость принесет намного меньше урона элементам гидронасоса. В ней не будет песка и других компонентов. Его необходимо устанавливать пробкой вниз, в сторону продвижения жидкости, таким образом снижается сопротивляемость и облегчается техобслуживание гидросистемы.

Насос циркуляционный Wilo star-rs 25/4

Монтаж циркуляционного насоса на отопление

Как врезать электронасос в систему отопления без сварки

Насосы нового поколения неприхотливы. Их монтируют в разные места, главное придерживаться нормативов. Нет в принципе разницы куда произвести врезку: на подачу носителя или на возвратном трубопроводе, работают они везде.

Рассмотрим два варианта врезки насоса

  1. Энергонезависимая врезка помпы.
  1. Врезка циркуляционного оборудования с ручным управлением.

Подключение циркуляционного насоса к электросети

Для подключения гидронасоса целесообразно учитывать особенности отапливаемого помещения и месторасположения оборудования.

Варианты подключения

Подсоединение к сети 220 В и к источникам бесперебойного питания. Кратковременные перебои с электричеством неизбежны. ИБП созданы для обеспечения непрерывного электропитания и используются, как альтернатива источника энергии. При первом варианте, в случае продолжительного обесточивания, потребители могут оказаться без тепла. Поэтому второй вариант более надежный, но имеет высокую цену.

Способы подключения

  • Установка розетки электрической непосредственно в месте монтажа циркуляционного насоса
  • Стационарное подсоединение – в данном способе используется автомат для защитного отключения оборудования.
  • Наиболее предпочтительным способом является подключение гидронасоса к ИБП.

Источник бесперебойного питания для циркуляционного насоса отопления

Бесперебойник для насоса отопления

Инструкция по монтажу, краткий обзор

Как поставить насос на отопление в частном доме или коттедже без сварки? Для монтажа нового оборудования или замены старой, не требуется полная остановка работы гидросистемы. Это делается собственноручно, быстро и качественно, не вызывая специалистов. Заметили, что для нормального прогрева системы отопления недостаточно естественной циркуляции, приобретайте и врезайте насос.

На рынке есть ряд изготовленных вариантов гидронасосных узлов. Если нет возможности его приобрести, можно самому сделать обвязку байпаса и прикрепить все детали на соответствующие места. Способ монтажа гидронасоса на байпас является самым распространенным и удобным для быстрого демонтажа или выключения устройства от электросети на время поиска механической неисправности.

Циркуляционный насос RoNa

Расположение компрессора в теплотрассу частного дома

Определяем место установки циркулярного насоса

Циркуляционный теплоагрегат по всем правилам врезают в ближнюю к котлу трубу. К нему должен быть свободный подход для техобслуживания, замены или ремонта. Он устанавливается горизонтально или по вертикальной прямой, на обратной и подающей трубе из котла. Если оснащение вмонтировать на обратной трубе, то в его работе улучшится температурный режим.

Большая часть современного оборудования могут функционировать и выдерживать более высокие температурные показатели. Воздушный клапан необходимо использовать в обвязке насоса, в случае монтажа на горизонтальной части трубы. Видео – обзор: Место монтажа оборудования

Как подобрать оптимальный циркуляционный компрессор

  • Q – объем расхода в кубах;
  • R –тепловая мощность для объекта не более 100 кв.м.
  • TF – температура начальная
  • TR – температура конечная

Коротко о главном

Циркуляционный гидронасос способен увеличить функциональность системы отопления и позволяет использовать на всю мощь отопительные приборы. Кроме этого, установка агрегата снижает количество топлива. Жидкость в трубопроводах намного быстрее движется и не успевает охлаждаться. Поэтому на ее прогрев требуется меньше затрат. Таким образом, установка насоса в систему отопления в частном доме без сварки, решает многие задачи.

Как считаете, удастся ли добиться равномерного прогрева приборов, установив циркуляционное оборудование в систему отопления?

Источник: makipa.ru

Установка циркуляционного насоса по схеме своими руками

Установка циркуляционного насоса по схеме своими руками

В системах отопления с естественной и принудительной циркуляцией используется циркуляционный насос. Это прибор, который изменяет скорость жидкости без изменения номинального давления. В системе отопления он нужен для эффективного нагрева. Установка циркуляционного насоса не является сложной задачей, с минимальными навыками в этой работе можно сделать монтаж самостоятельно.

Особенности циркуляционных насосов

В системах с принудительной системой циркуляции насос устанавливают для увеличения теплоёмкости. Правильная установка циркуляционного насоса в системе отопления позволяет изменять тепло, которое передаётся в зависимости от наружной температуры при поддержании стабильности отопления в помещении.

Как установить насос на отопление

Существует два типа такого оборудования: с сухим и мокрым ротором. Приборы с сухим ротором имеют повышенный КПД (около 80%), не создают много шума и требуют постоянного ухода. Работа устройства, имеющего мокрый ротор, другая, оно — с низким КПД (около 50%), более шумное, и его производительности достаточно для обогрева любого частного дома.

30 лет назад в домах использовалось так называемое вертикальное центральное отопление, которое работало от жидкости, циркулирующей по трубам, а источником тепла являлся газовый котёл или печь с дровами. Сейчас произошёл переход к строительству частного жилья с использованием обогревателей с насосом, что имеет следующие преимущества:

  1. Скорость теплоносителя увеличивается.
  2. Тепло, производимое котлом, быстро доставляется к радиаторам и возвращается на место.
  3. Процесс нагрева значительно ускоряется.
  4. Скорость выше, поэтому такое же количество тепла может быть подано в трубы с меньшим диаметром. Другими словами, труба с принудительной циркуляцией воды в насосе дешевле. Теперь ствол можно обернуть с минимальным отклонением и усложнить. Главное — сделать правильный подбор насосного блока и установить давление.
  5. Внутренний насос для циркуляции воды в отопительной системе позволил иметь тёплые полы и эффективные закрытые системы, работающие под высоким давлением.
  6. Удалось снять трубы, которые проходят вдоль стен и не всегда гармонируют с кухонным интерьером. Сейчас тепловые линии вмонтированы в стены, под пол и за подвесной потолок.

В качестве основного недостатка насосов можно отметить, что, если есть необходимость частого отключения циркуляционного насоса, должен быть установлен или подключён генератор.

Функционирование устройства

Несмотря на большое количество информации, многим трудно понять, куда и как правильно установить циркуляционный насос для обеспечения принудительной циркуляции воды в системе отопления дома. Нужно следовать инструкции. Часто этот блок расположен на обратном трубопроводе, что приводит к следующим ситуациям:

  1. Температура жидкости в поставках значительно выше, поэтому насос не работает.
  2. Плотность горячей воды меньше.
  3. Статическое давление в трубопроводе выше, что облегчает функционирование прибора.

Как правильно установить циркуляционный насос

Иногда, попадая в помещение, где установлен котёл, обеспечивающий отопление в квартире, можно увидеть, что система основана на возврате. Можно сказать, что это единственно правильное решение, даже если не знать о центробежном приборе, который может стоять в выходной трубе.

В чрезвычайной ситуации и в результате увеличения давления срабатывает предохранительный клапан, который выпускает пар из котла. Если действие не завершено, клапан обеспечивает сброс давления, и в результате происходит взрыв корпуса котла.

Опыт показывает, что не более 5 минут после начала процесса нагрева срабатывает защитный клапан. Если установить прибор на обратном трубопроводе, пар в нем не появляется, а время до аварии увеличится до 20 минут. То есть, если установить обратный клапан, взрыв предотвратить не получится, но задержать его, чтобы выиграть время для принятия решения, можно.

Принцип работы насосов

Циркуляционные устройства работают на электричестве. Существует два подхода системы, что ведёт к их разделению на устройство «сухого» и «мокрого» типа. Принцип работы сухой цепи заключается в том, что привод является полностью изолированным от каждого насоса и турбины, а вращение передаётся через вал. Как правило, такие устройства довольно массивные.

Сухие насосы для циркуляции воды в системе отопления — это мощные и эффективные устройства, обеспечивающие очень высокую скорость потока и высокое давление в системе. Без них трудно управлять отоплением. В квартире или частном доме устанавливать их необходимо. Однако, есть некоторые недостатки:

  1. Вал, который передаёт вращение — это сложная система уплотнения, предотвращает утечку жидкости под давлением. Эти уплотнения постепенно изнашивается, что требует регулярного профилактического обслуживания, включая замену на новые.
  2. Работа насоса всегда сопровождается звуковым эффектом с воздушным охлаждением.

Наконец, система является очень дорогостоящим выбором, лучшим вариантом будет покупка насоса с «мокрым ротором». Вертикальный насос с «мокрым ротором» также бывает различных типов.

Однотрубные и двухтрубные системы

Специалисты проводят различие между двумя схемами нагрева с принудительной циркуляцией теплового агента — однотрубной и двухтрубной. От выбора того или иного варианта зависит не только расположение схем, но и длина трубопроводов, а также тип и количество оборудования для отключения, регулирования и контроля.

Насос для циркуляции воды в системе отопления

Однотрубная система отопления характеризуется последовательным включением нагревательных радиаторов в цепь. Теплоноситель возвращается через отдельный трубопровод в котёл только после того, как он поворачивается поочерёдно через все устройства системы. Недостатком этого метода является то, что радиаторы, которые ближе к тепловому блоку, становятся теплее, чем удалённые, и это снижает тепловую эффективность и срок службы оборудования. Ввод циркуляционного насоса в цепь и выравнивание температуры достигается во всех точках системы.

Двухтрубная компоновка имеет преимущества перед однотрубной, поскольку все отопительные приборы соединены параллельно с линиями подачи и возврата, что способствует равномерному распределению температуры по всем комнатам. Принудительная циркуляция хладагента приводит к повышению эффективности системы и возможности регулирования её тепловой мощности.

Монтаж своими руками

Важно знать, как правильно установить насос на отопление. Также нужно знать, какой насос поставить в систему отопления. Каждый блок поставляется с инструкцией, которую тщательно изучают, чтобы правильно выполнить установку самостоятельно. Вся жидкость сливается из системы, часть трубы отрезается в месте, где должен быть установлен насос.

Во многих случаях требуется очистка старой системы, в которой накапливается грязь и ржавчина. Через сливной кран это сделать неудобно из-за небольшого поперечного сечения отверстия, поэтому используют место разреза. С одной стороны подсоединяют шланг, через который подпитывают воду под давлением, а с другой стороны вода вытекает.

Монтаж циркуляционного насоса

На участке для насоса монтируют байпас. Это необходимо в случае отказа устройства или отключения электроэнергии. Затем охлаждающая жидкость будет проходить через основную линию, кран которой открывается вручную. Лучше ставить вместо обычного шарового крана автоматический, который реагирует на изменение давления в системе.

На байпасе ставят два шаровых крана с каждой стороны насоса, чтобы отключить воду для технического обслуживания или, если необходимо, удалить её. В верхней части обводной линии установить клапан для выпускания воздуха вертикально. Для установки насоса рекомендуется использовать следующую последовательность действий:

  1. Слить воду и очистить систему отопления.
  2. Систему, которая эксплуатируется в течение долгого времени, рекомендуется промывать пару раз, наполняя её водой и затем сливая её.
  3. Врезать в установленное место, в соответствии с планом, приобретённый насос, следуя принципу управления энергией.
  4. После установки заправить прибор жидкостью (водой).
  5. Проверить работу отопительной системы. В случае каких-либо ошибок необходима их строгая коррекция.
  6. Удалить накопленный воздух из системы с помощью центрального винта. Исходящая вода является признаком того, что операция проведена верно.
  7. Включить вмонтированный насос после его заполнения водой. При подключении оборудования к сети рекомендуется использовать автоматический предохранитель со специальным флагом.

Предохранитель имеет дополнительную функцию в качестве переключателя. Чтобы установить дополнительный насос в системе, следует обратить внимание, что он включается только после сигнала реле. Для синхронизации в работе обоих насосов нужно подключить второй прибор к реле или использовать альтернативное параллельное соединение.

Установка фильтра

Чтобы насос работал надёжнее и длительнее, проходящая через него охлаждающая жидкость должна быть абсолютно чистой. В противном случае подшипники и рабочее колесо могут просто разрушаться от попадания сторонних предметов в них. Фильтр грязи, который установлен перед ним в процессе охлаждения, захватывает все загрязняющие вещества, песок и другие мелкие абразивные частицы, что появляются в системе. Фильтры всегда можно поменять.

В качестве фильтра грязи можно применять обычный грубый фильтр, используемый в системе водоснабжения. Это небольшой кусок трубы с внешней ловушкой грязи.

В прямом разрезе есть металлическая конструкция, которая отсекает мусор, что может повреждать оборудование. Весь мусор должен оседать в трубе, которую можно периодически очищать, отвинчивая пробку на её конце. Нельзя допускать засорения.

Originally posted 2018-04-06 09:06:23.

Источник: pochini.guru

Установка насоса в систему отопления дома

При монтаже отопительной системы не обойтись без установки насосов. Чтобы правильно выбрать агрегат для частного дома необходимо рассмотреть какие существуют типы этих устройств, и какими конструктивными особенностями обладает каждый из них.

Установка насоса в систему отопления дома

Для отопления частного дома, как правило, используют циркуляционные насосы. Выделяют несколько типов этого оборудования, и каждый из них имеет свои нюансы при установке.

Типы циркуляционных насосов

Теплоноситель в трубах и радиаторах отопления должен циркулировать без остановки, но добиться такого эффекта можно только с помощью циркуляционного насоса. Насос для отопления в частном доме – это агрегат, основные элемент которого – ротор и вал с лопастным колесом. Вал приводится в движение за счет тяги электродвигателя, и благодаря гребущим лопастям в трубах создается необходимое давление.

Насосы отопления в системе частного дома могут использоваться двух типов – сухие и мокрые. Каждый из них имеет индивидуальные особенности, поэтому рассмотрим их подробнее.

Мокрые циркуляционные насосы

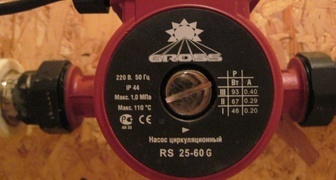

Мокрый циркуляционный насос в системе отопления частного дома

Мокрыми они названы потому, что ротор и лопастное колесо устройства находятся непосредственно в теплоносителе. «Мокрые» насосы имеют конструктивную особенность: двигатель агрегата герметично изолирован от ротора металлическим стаканом, чего нет в насосах сухого вида.

Мокрый циркуляционный насос отличается целым рядом преимуществ:

  • создает невысокий уровень шума;
  • прост в эксплуатации (не требует частого обслуживания);
  • легко настраивается;
  • имеет компактные размеры;
  • низкое энергопотребление.

Правда, вышеперечисленные преимущества не обошлись и без недостатков, главный из которых – невысокий КПД. Эта негативная особенность объясняется невозможностью полностью герметизировать стакан, который отделяет двигатель и теплоноситель.

Тем не менее, насосы «погруженного» (не путать с «погружными» типа Гном) считаются наиболее предпочтительными при монтаже отопительной системы в небольшом коттедже или частном доме.

Сухие циркуляционные насосы

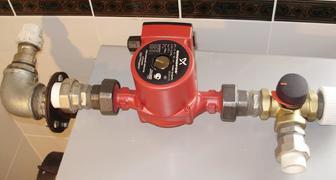

Циркуляционный насос сухого типа

В отличие от вышеописанных моделей, в «сухих» агрегатах ротор никак не контактирует с теплоносителем. В этом типе агрегатов рабочий вал изолирован от электродвигателя с помощью специальных хорошо отполированных металлических колец. Изоляция рабочих частей позволила добиться высокого КПД:

  • для «мокрого» это значение не превышает 50%;
  • для насоса сухого типа оно равно 80%. Но из-за высокого уровня шума «сухие» модели рекомендуется устанавливать в отдельных, технических помещениях вдали от жилых комнат.

«Сухие» циркуляционные насосы могут быть двух типов – горизонтальные и вертикальные. В первом случае двигатель агрегата находится в горизонтальном положении, при этом всасывающая трубка находится с торца, а нагнетающая – смонтирована радиально на корпусе. В вертикальных моделях электродвигатель находится в вертикальном положении, при этом всасывающая и нагнетающая трубка находятся на одной линии и имеют одинаковый диаметр.

Как подобрать оптимальный насос отопления

Виды насосов и основы их выбора

При выборе циркуляционного насоса необходимо учесть не только его тип (сухой или мокрый), но и большое количество других немаловажных параметров:

  • мощность агрегата;
  • диаметр труб;
  • уровень расхода теплоносителя и другие параметры.

Подобрать производительность можно по мощности котла. Существует взаимосвязь: P=V, где P – мощность котла, а V — объем пропускаемого насосом теплоносителя в минуту. То есть если в доме планируется установить котел мощностью 25 кВт, то к нему нужно подбирать насос, который пропускает через себя 25 литров в минуту.

Расход теплоносителя зависит от диаметра труб:

  • небольшие: полдюйма – 5,7 литров в минуту; три четверти дюйма – 15 литров; 1 дюйм – 30 литров;
  • средние: 1 дюйм с четвертью – 53 литра в минуту; полтора дюйма – 83 литра в минуту;
  • крупноразмерные: 2 дюйма – 170 литров; два с половиной – 320 литров в минуту).

При проведении расчетов принимается, что скорость воды в трубопроводе равна 1,5 метра в секунду.

Учесть все эти нюансы человеку без соответствующего образования и навыков практически невозможно, поэтому при выборе насосов отопления стоит отдавать предпочтение тем магазинам, в штате которых есть профессиональные консультанты.

Выбирая производителя при покупке, следует уделить внимание немецкой компании, и конкретной модели Wilo-Stratos ECO, мощностью 59 ватт, его особенностью является собственная защита и автоматический контроль от перепадов давления, что может быть очень полезным.

Если же вы решили отдать предпочтение «мокрым» насосам, рекомендуем обратить внимание на итальянскую модель фирмы DAB: EVOTRON 40/130.

Установка циркуляционного насоса в систему отопления

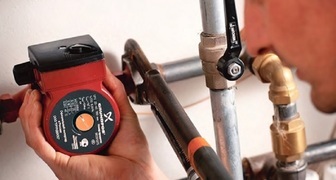

Установка насоса в системе отопления частного дома

Итак, циркуляционный агрегат выбран, но теперь нужно его правильно смонтировать. Установка насоса предполагает тщательный выбор места монтажа агрегата. Оно должно отвечать нескольким параметрам:

  • во-первых, иметь достаточно свободного пространства для беспрепятственного доступа;
  • во-вторых, должная соблюдаться схема насоса при установке.

Мокрые насосы предыдущего поколения в целях безопасности и продления срока эксплуатации устройств монтировались только в систему обратной подачи воды (более холодная вода в меньшей степени разрушает механизмы). Но в современных моделях роторы делаются из коррозиестойких материалов, для которых горячая вода не является преградой (например, керамика), поэтому последние модели «мокрых» циркулярных насосов могут устанавливаться и в систему подачи.

Монтаж насосов должен осуществляться в том месте, где до и после насоса установлена запорная арматура (шаровые краны). Это позволит в случае возникновения аварийной ситуации оперативно отключить агрегат от подачи теплоносителя. Перед входом воды в насос в трубопроводе необходимо предусмотреть установку очищающего клапана, основная задача которого – предотвратить попадание механических частиц в полость насоса.

Насосы могут монтироваться как в однотрубной, так и в двухтрубной системе отопления. Для первого случая характерен равномерный расход теплоносителя с незначительными температурными перепадами. А вторая, напротив, отличается значительными температурными перепадами и это нужно учитывать при выборе модели.

Циркуляционные агрегаты мокрого типа устанавливаются в отопительную систему только в горизонтальном положении – так можно добиться продолжительной службы устройства, снизив износ внутренних механизмов. Монтаж насоса в систему отопления должен производиться с использованием специального герметика или резьбовых уплотнителей, которые помогут избежать протечек.

Циркуляционный насос – электрический прибор, поэтому его подключение должно производиться только на заземленную цепь, которая оборудована системой защиты (пакетниками, предохранителями).

Последовательность подключения насоса:

  1. Очистить и осушить трубопроводную систему отопления, проверить все дренажи и отстойники на наличие воды;
  2. Установка циркуляционного насоса в систему отопления должна производиться в четком соответствии с инструкцией производителя;
  3. При монтаже используйте герметик или уплотнитель на резьбу (фум ленту);
  4. Завершив установку, аккуратно заполните систему водой для проверки работоспособности оборудования контролируя давление на манометре (чаще всего установлен на современных котлах);
  5. Запустите воду через насосное оборудование, открыв винт на верхней части корпуса. Появление воды на верхней поверхности отверстия свидетельствует о полном исключении воздушных пузырьков.
  6. Приступайте к запуску электрической части насоса, продолжая контролировать давление.

Существуют и автоматические способы исключения воздуха (автоматические воздухоотводчики, устанавливаемые в самых верхних точках поэтажных линий разводки отопления), они помогут сэкономить время при запуске агрегата, однако их использование потребует дополнительных капиталовложений на приобретение этих устройств.

Циркуляционные насосы для систем отопления схемы подключения

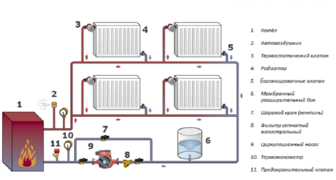

Схема подключения циркуляционного насоса

Проект системы отопления для двухэтажного частного дома

Итог

Монтаж насосов может быть произведен своими силами при помощи пошаговой инструкции производителя и рекомендаций наших специалистов с прилагаемыми фото и видео. Самое главное – четко соблюдать все указания. В случае же если собственных сил окажется недостаточно, благодаря вышеприведенной информации вы сможете выбрать нужный вид насоса и контролировать процесс его установки со знанием дела.

Источник: vsadu.ru

Как правильно установить циркуляционный насос в систему отопления — инструкция

nasos-1

С необходимостью самостоятельного монтажа циркуляционного насоса сталкиваются многие. Причины, как правило, две – или котел изначально не имеет в своем составе насоса (а менять трубы на изделия с большим сечением нерационально), или его мощности недостаточно для равномерного обогрева всех помещений, через которые проложен отопительный контур.

К примеру, если отапливаемая пристройка (гараж или иное) возведена уже после того, как жилой дом был построен и обжит. Как правильно установить насос, обеспечивающий циркуляцию теплоносителя по системе отопления, что предусмотреть – вопросов в процессе монтажа возникает много. Эта статья даст подробные ответы на наиболее характерные из них.

Выбор места установки насоса

Мнения по данному вопросу прямо противоположные. Большинство уверено в том, что единственно правильное решение – на входе бытового котла, на так называемой линии «обратки». Хотя сторонники монтажа циркуляционного насоса на выходе агрегата утверждают, что расположение устройства на подаче делает отопление более эффективным. Кто же прав?

С точки зрения законов физики (есть такая дисциплина – гидравлика) это непринципиально. В любом случае крыльчатка будет «прокачивать» теплоноситель через насос, то есть обеспечивать перемещение жидкости по замкнутому контуру. Но с учетом особенностей работы бытового котла, его «реакции» на нештатные ситуации, возникающие в отопительной системе, циркуляционный насос следует устанавливать только на «обратке», то есть на входе агрегата.

Почему? Циркуляционный насос предназначен для работы с жидкими средами. В случае аварийной ситуации теплоноситель может закипать, и на выходе котла образуется пар, который и станет поступать в отопительную систему. Насос перестанет выполнять свою функцию, так как крыльчатка не в состоянии перекачивать газообразные среды.

Как результат – циркуляция в контуре прекратится, что приведет к еще большему повышению температуры в теплообменнике. Далее (если автоматика не сработала) – взрыв котла. А вот если насос установлен на обратной нитке, то риск того, что пар «доберется» до него, сводится к нулю.

nasos-2

Вывод – с точки зрения безопасной эксплуатации котельного оборудования циркуляционный насос устанавливать следует только на «обратке», то есть на трубе, соединенной с входным патрубком агрегата. Даже если теплогенератор самой последней модели, с совершеннейшей автоматикой, надеяться лишь на нее нецелесообразно. А вдруг откажет? Ведь никто не станет спорить, что надежностью в 100% не отличается ни одно из технических средств.

Особенности и правила установки насоса

nasos-3

Трубы системы отопления прокладываются по различным схемам. Для циркуляционного насоса никакой разницы нет, где он установлен – на вертикальной «нитке» или горизонтальной. Главное, чтобы изделие было правильно подключено. Вот здесь часто и совершается типичная ошибка, заключающаяся в том, что входной и выходной патрубки меняются местами. Как не перепутать, если визуально они неразличимы – ни по резьбе, ни по сечению?

На корпусе насоса – стрелка. Ее отчетливо видно. Она показывает направление перемещения теплоносителя. Следовательно, ее заостренный кончик указывает на патрубок выходной. Значит, устанавливать циркуляционный насос в системе отопления нужно так, чтобы этой стороной он был обращен к котлу.

Кроме того, в паспорте прибора (а он обязательно прилагается) показана рекомендуемая схема его монтажа.

Независимо от специфики установки насоса (пространственной ориентации) обязательное условие – горизонтальное положение ротора. В паспорте указывается и это.

nasos-4

При установке циркуляционного насоса в большинстве случаев ставится байпас. Его назначение понятно – обеспечить перемещение теплоносителя по контуру, даже если насос вышел из строя или его необходимо временно демонтировать. К примеру, для обслуживания. И здесь мнения различаются. Одни считают, что насос правильно устанавливать на трубу, другие – на байпас.

Чем руководствоваться?

Так как после прекращения работы насоса циркуляция будет обеспечиваться или тем устройством, которое установлено в котле, или разницей температур (в энергонезависимых системах), то необходимо создать наиболее благоприятные условия для перемещения теплоносителя. Следовательно, при отключении прибора он должен идти по трубе, напрямую, минуя байпас. Рисунки все поясняют.

nasos-5 nasos-6

Такой вариант монтажа (на байпасе) реализуется для систем отопления, которые смонтированы под энергонезависимые котлы, то есть как «самоточные».

При такой установке насоса можно организовать автоматическое переключение циркуляции с байпаса на прямую «нитку». Достаточно лишь вместо шарового крана, смонтированного на трубе, поставить обратный клапан («лепестковый»).

При остановке насоса давление в системе упадет, данный элемент арматуры откроется, и движение жидкости продолжится, но уже напрямую. Причем время такого переключения минимально, поэтому на эффективности отопления и режиме работы котла такая модификация контура никак не отразится.

sxema-podklyucheniya-nasosa-na-otoplenie

Хорошее решение для собственников частных строений. Ведь это редкий случай, когда в доме обязательно кто-нибудь да есть. Даже человек, вышедший на заслуженный отдых, не сидит постоянно «в четырех стенах», а отлучается по различным делам. Вот именно в это время и могут возникнуть проблемы с эн/снабжением.

nasos-7

Эту схему не следует трактовать однозначно, хотя встречаются мнения, что она неправильна. В некоторых котлах изначально нет «своего» насоса. Поэтому куда устанавливать купленный – без разницы. В контуре, который рассчитан на принудительную циркуляцию, «самотока» теплоносителя не будет по определению. Хотя бы по причине отсутствия требуемых уклонов «ниток».

Значит, насос можно ставить непосредственно на трубу, так как монтаж байпаса в данном случае теряет смысл. Но обязательно – между котлом и расширительным баком.

nasos-8

Положение фильтра очистки относительно циркуляционного насоса (еще один спорный вопрос) зависит от особенностей контура отопления:

  • Если система открытая, то перед прибором, но на байпасе.
  • В случаях с котлами твердотопливными – перед клапаном (3-х ходовым).
  • В системах напорных «грязевик» устанавливается до байпаса.

Рекомендации по порядку монтажа насоса

Этой работой следует заниматься в так называемое «межсезонье». Но если возникла необходимость провести установку в отопительный период, котел требуется «заглушить» и дождаться, когда температура теплоносителя упадет – это элементарные вещи, не нуждающиеся в дополнительных комментариях.

  • При необходимости монтажа байпаса его лучше собрать отдельно, установив все элементы арматуры и циркуляционный насос. Останется лишь сделать врезку в трубу.
  • Следующий этап – стравливание воздуха с одновременным контролем системы с целью обнаружения протечек.

После этого можно смело переключать контур на работу с насосом.

Полезные советы

Циркуляционные насосы подразделяются на 2 группы, по специфике расположения ротора – «мокрые» и «сухие». В чем разница? Не вдаваясь в особенности инженерных решений, достаточно лишь отметить плюсы и минусы каждой модификации.

С ротором «сухим». Более высокий КПД. Но есть и недостатки – повышенная «шумность», необходимость регулярного обслуживания (в первую очередь, смазка уплотнителей) и особые требования к условиям эксплуатации. Такие циркуляционные насосы обязательно устанавливаются в отдельных, причем абсолютно чистых помещениях. Объяснение простое – малейшая запыленность приводит к снижению их эффективности или поломке.

Рекомендация – «сухой» насос целесообразно приобретать, если в самом котле его аналог отсутствует, и изделие является единственным устройством, обеспечивающим циркуляцию воды по трубам системы отопления.

nasos

С ротором «мокрым». Как правило, эти насосы монтируются чаще. Дело в том, что все современные бытовые отопительные котлы изначально укомплектованы таким прибором (располагается под кожухом агрегата), а вновь устанавливаемый служит лишь дополнительным элементом, обеспечивающим лучшую циркуляцию теплоносителя. Например, при неправильном выборе модели теплогенератора, при увеличении протяженности контура обогрева, при установке радиаторов, не предусмотренных первичной схемой.

Минус такого насоса – низкий КПД. Но с учетом, что он в системе не единственный, данный недостаток нивелируется, так как особо не отражается на эффективности отопления. Дополнительное преимущество – не требуется тех/обслуживание. Такие насосы исправно функционируют до полной выработки ресурса при условии, что соблюдены правила их установки.

Рекомендация – если в бытовом котле уже есть «свой» насос, то можно смело выбирать изделие с «мокрым» ротором.

Источник: masterim.guru

Рейтинг
( Пока оценок нет )
Загрузка ...
