Установка инсталляции Grohe: пошаговая инструкция

Чтобы установить инсталляцию Grohe, сначала выберите подходящее место для установки, убедившись, что оно соответствует требованиям по высоте и доступу к водопроводу. Затем, следуя инструкциям производителя, смонтируйте металлический каркас и надежно прикрепите его к стене, используя уровни для обеспечения вертикальности.

После этого подключите водопроводные трубы к инсталляции и настройте сливную систему. Проверьте все соединения на наличие протечек, а затем зафиксируйте инсталляцию с помощью облицовочных материалов, таких как плитка или гипсокартон, чтобы скрыть ее от глаз.

Как установить инсталляцию Grohe?

Инсталляция Grohe Rapid SL — это особая система, которая позволяет подвешивать фаянсовые изделия на разном уровне. С ее помощью вы можете оборудовать в ванной комнате стильное пространство на удивление друзьям и родственникам. Инсталляция Grohe позволяет выполнить монтаж к стене или реализовать встраиваемую систему. В соответствии с имеющейся концепцией вы можете выбрать модели в любой из 3-х высот: 1,13 м, 1 м и 0,82 м.

Вы приобрели инсталляцию Grohe для унитаза и для биде и теперь интересуетесь, как установить систему? Решить эту задачу можно достаточно легко. Благодаря этой статье вы поймете, что для монтажа конструкции совсем не обязательно быть профессиональным сантехником.

Технологии для удобной установки Rapid SL от Grohe

• EasyConnect — это особая разработка, благодаря которой подключить систему просто. Смывное устройство Grohe соединяется со своей панелью пневматическим шлангом, поэтому вы можете использовать облицовочную плитку любой толщины.
• Удобна и технология подвода воды VarioPort. Инсталляция Grohe допускает использование любой точки подключения: сверху, снизу, слева или справа. Существует также система ToolFree, с которой вы сможете подвести воду вообще без применения инструментов. Удобно!
• QuickFix — система быстрого монтажа, которая позволяет установить ревизионное окно одним щелчком, а короб панели смыва закрепить всего 2 винтами. Простота не сказывается на прочности конструкции, системы прошли тесты и доказали, что выдерживают очень большой вес.

Благодаря всем этим инновационным технологиям Grohe инсталляционные системы компании показали самое короткое время монтажа в испытаниях немецкого Союза по организации труда и производства и развитию предприятий (REFA).

1. Соедините вертикальные и горизонтальные опорные стержни рамы Grohe.
2. Сдвиньте 2 крепежных кронштейна на боковые стороны смывного бачка, убедившись, что они надежно закреплены.
3. Установите вертикальную промывочную трубу на нижнюю сторону смывного бачка.
4. Закрепите смывной бачок на раме. Сначала проденьте в раму локоть смывной трубы, а затем нажмите на бачок, чтобы закрепить его внутри конструкции.
5. мм храповым ключом закрутите крепежи рамы. Вставьте в нижнюю часть рамы ножки и закрепите их.

1. Нарисуйте вертикальную линию, чтобы она пересекала центр вашей трубы для отходов. Если вы планируете разместить сиденье унитаза на стандартном расстоянии от пола в 400 мм, на расстоянии 1 м и 1,08 м поставьте отметки 1 и 2 соответственно.
2. В 235 мм от отметки 2 выделите места для отверстий настенных кронштейнов. Убедитесь, что инсталляция Grohe находится на расстоянии не менее 230 мм от стены. Затем отметьте места расположения отверстий для ножных кронштейнов устройства.
3. Сделайте отверстия в стене и полу с помощью сверла 10 мм и 12 мм соответственно. Вставьте заглушки. Отрегулируйте высоту рамки так, чтобы она выровнялась с вашей меткой 1.
4. Закрепите ножки ключом 13 мм. Убедитесь, что рамка встала ровно. Установите крепежные скобы в верхней части рамы. Прикрепите кронштейны к стене и отрегулируйте их по вертикали. Закрепите зажимами.
5. Присоедините внешнюю часть запорного клапана к линии холодной воды. Установите внутренний гибкий наливной шланг. Потом присоедините его к системе смыва и смонтируйте панель смыва.
6. Подрежьте выдающуюся часть промывочных труб по размерам. Установите унитаз. Готово!

Теперь вы знаете, как установить инсталляцию Grohe! Как видите, это не сложнее, чем собрать конструктор. Если у вас появились вопросы, мы будем рады ответить на них.

Источник3: masteravannoy.ru

Установка инсталляции для унитаза Grohe пошагово

Подробно описана установка инсталляции Grohe в прилагающейся к каждому комплекту инструкции. Однако существуют нюансы подготовки поверхности, выбора инструмента. В процессе монтажа часто возникают проблемы, рассмотренные в данном пособии.

Модельный ряд инсталляций Grohe

С возникновением подвесного унитаза стала актуальной проблема скрытой разводки коммуникаций, установки смывного бачка. Вначале для этого типа сантехники, затем и для остальных приборов были разработаны инсталляции рамной конструкции:

• две вертикальные стойки из профильной трубы – воспринимают нагрузку от веса сантехнического прибора и пользователя, передают ее на перекрытие;
• горизонтальная перемычка – служит для крепления унитаза, биде, прочей сантехники, жестко крепится к вертикальным стойкам, имеет шпильки для фиксации сантехники;
• нижняя и верхняя перемычки – обеспечивают жесткость конструкции.

Стандартным для систем инсталляции считается крепление верхней части рамы к стене упорами или шпильками, нижних лапок к полу/перекрытию. Однако унитаз может монтироваться возле легкой перегородки, к которой не имеет смысла крепить верхнюю часть рамки. В этом случае монтаж инсталляции выполняется только к нижней ограждающей конструкции, опорные лапки имеют увеличенный размер.

В силу неодинаковой толщины дальнейшей отделки, производитель обеспечивает возможность регулировки высоты расположения сантехнического прибора. Для этого в нижней части стоек имеются лапки, приваренные к профильной трубе меньшего размера по телескопическому принципу выдвижения с фиксаторами. После настройки высоты, горизонтального уровня лапки каркаса затягиваются болтами.

Металлический каркас производителя Grohe устанавливается несколькими способами:

• фальш-панель – рамка встраивается внутрь системы ГВЛ;
• короб – инсталляция крепится перед стеной, обшивается гипсокартоном;
• в угол – вариант пригоден только для совмещенных санузлов;
• отдельно стоящая конструкция – способ используется очень редко, в санузлах сложной планировки.

В комплект инсталляции чаще всего входит смывной бачок, все необходимые патрубки и крепления, а также кнопка смыва. Например, инсталляция Grohe Rapid SL комплектуется смывным бачком, патрубками для подключения в канализацию и к бачку, крепежом, панелью смыва. Это самая популярная система в линейке.

Комплектация рамочной конструкции Grohe.Производитель Grohe выпускает системы инсталляции для раковин, писсуаров, биде, унитазов, поручней для инвалидов. Самыми сложными в установке, наиболее полными в комплектации считаются рамные конструкции для подвесных унитазов и унитазов с функцией биде:

• высота конструкции 0,82 м, 1 м, 1,13 м;
• стандартной ширины, узкие для малогабаритных туалетов, широкие с креплениями поручней для инвалидов;
• с панелями Skate Air и бачками смыва разных конструкций;
• со звукоизолирующими элементами, шумоизолирующими вставками;
• для монтажа в отдельно стоящем режиме, перед стеной или в углу.

Монтажное расстояние между шпильками 18 или 23 см, это два стандарта для крепления унитазов. Вариант исполнения Grohe Solido имеет высоту установки 1,2 м. Некоторые сторонние производители сантехники по умолчанию комплектуют ее инсталляциями компании Grohe. Например, подвесные унитазы Della монтируются на рамочные системы Rapid SL от производителя.

Монтаж инсталляции Grohe на примере Rapid SL

Во время монтажа своими руками необходимо выполнить последовательность действий:

• демонтировать имеющийся унитаз;
• подготовить ограждающие конструкции и коммуникации;
• закрепить верхнюю часть рамы к стене, нижнюю к полу;
• выставить конструкцию в горизонтальном, вертикальном уровне;
• обшить инсталляцию листами ГКЛ, облицевать стену в соответствии с дизайн-проектом.

Затем можно устанавливать сантехнику, настраивать механизм смывного бачка и клавиши 3/6 л смыва.

Инструменты

Производится установка унитаза достаточно небольшим арсеналом электрического, ручного инструмента:

• монтаж крепежа – перфоратор или ударная дрель, шуруповерт, ключи гаечные, головки;
• разметка – лазерный/пузырьковый уровень, маркер, рулетка, угольник;
• регулировки – отвертки «-» и «+».

В квартире вторичного жилого фонда потребуется демонтаж, подготовка стен, инженерных систем для монтажа инсталляции. Затем производится обшивка каркаса гипсокартоном. Домашнему мастеру во время этих операций ремонта понадобится дополнительный инструмент:

• ведро – для проверки слива, регулировки клавиши на сливной панели;
• шпатели – заделка штроб, швов между листов ГКЛ;
• нож, ножовка, коронки – для раскроя листового материала, подрезки патрубков;
• шуруповерт — для монтажа листов ГКЛ.

Для установки унитаза с функцией биде необходима дополнительная водорозетка ХВС или ГВС для смесителя гигиенического душа или штуцеров с форсунками. В зависимости от материала водопроводных труб в квартире потребуется специальный инструмент для их разводки, присоединения фитингов.

Подготовка

Унитаз монтируется либо в туалете, либо внутри совмещенного санузла. Инсталляции чаще всего применяются для установки подвесной сантехники. В квартирах, частных коттеджах обычно демонтируется унитаз напольного типа. Поэтому с системой водоотведения проблем не возникает – паук, тройник или отвод канализации закрывается рамкой инсталляции.

Зато штуцер с шаровым краном для напольных унитазов обычно расположен снаружи-сбоку. Для скрытой разводки это неприемлемо, линию нужно протянуть к месту установки инсталляции:

• штробление стен;
• укладка водопровода ХВС.

Водорозетка для подключения смывного бачка не обязательна. Если унитаз оснащается опцией биде, в пределах досягаемости пользователя сантехнического прибора монтируется водорозетка с ХВС + ГВС для комфортной интимной гигиены.

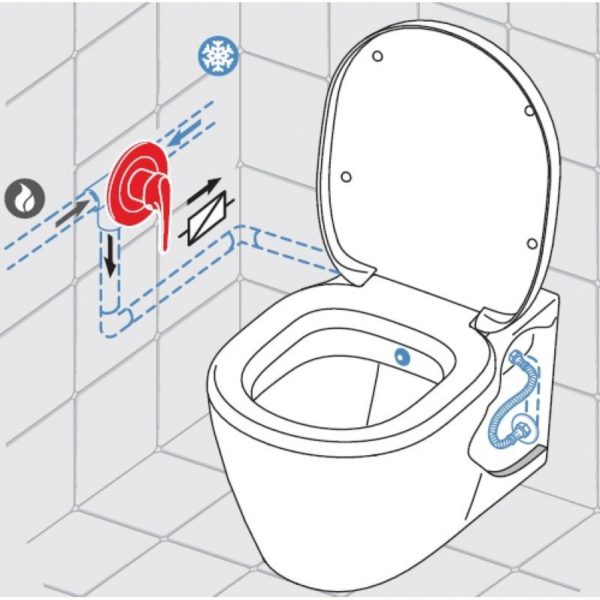

Удобнее всего боковое расположение смесителя биде, поэтому унитаз внутри совмещенного санузла монтируется ближе к углу около стены или на инсталляции углового типа. Для крышек-биде для унитаза может потребоваться подключение электрики. Поэтому кабель протягивается перед установкой системы инсталляции.

Монтаж поэтапно

В каждом комплекте инсталляции Grohe инструкция по установке имеется в обязательном порядке. Самостоятельный монтаж предусмотрен производителем, конструкция до предела упрощена. Используется пошаговый алгоритм следующего вида:

• сборка рамочной конструкции – установка нижних лапок с фиксирующими болтами;
• выбор выпускного канализационного патрубка;
• примерочная установка;
• монтаж верхних упоров;
• регулировка высоты по отметке «1 м» на левой стойке рамы;
• крепление ножек болтами к каркасу с одновременным контролем горизонта;
• разметка отверстий для крепления верхних упоров;
• разметка отверстий для крепления нижних лапок;
• изготовление в ограждающих конструкциях глухих отверстий;
• установка полимерных дюбелей в отверстия;
• крепление рамочной конструкции дюбелями;
• корректировка вертикального уровня инсталляции;
• фиксация пространственного положения контргайкой;
• монтаж полимерного крепления для патрубка канализационного выпуска;
• установка канализационного колена, фиксация его нижним хомутом;
• установка арматуры для набора воды в смывной бачок;
• подключение к водопроводу;
• подключение смывного бачка к запорной арматуре;
• открывание крана для проверки работоспособности системы слива;
• слив воды через не подключенный к бачку гибкий шланг;
• закрытие крана после пробного слива воды;
• подключение гибкого металлизированного шланга к арматуре набора воды смывного бачка;
• установка пластиковой заглушки ревизионного люка.
• вкручивание шпилек, на которые будет надеваться подвесной унитаз;
• установка полимерных накладок на шпильки, в патрубки смыва из бачка и канализационного колена;
• крепление пластиковым хомутом гофры для электрического кабеля (только для унитазов с электронной крышкой-биде);

В таком виде инсталляция считается полностью готовой к эксплуатации. Сантехника навешивается на нее и подключается к системам жизнеобеспечения только после монтажа ГКЛ/ГВЛ, прочих листовых материалов на каркас рамки, облицовки стен кафелем.

Обшивка

Рамная конструкция обшивается гипсокартоном в следующем порядке:

• сборка каркаса из оцинкованных профилей для обшивки гипсокартоном;
• предварительная установка листа ГКЛ для разметки отверстий под шпильки, патрубки канализации, смыва, ревизионного люка;
• установка гипсокартона на место с вырезанными отверстиями, крепление саморезами к профилю рамы;

На этом же этапе монтируется водорозетка, смеситель для биде, если унитаз оснащен подобной функцией.

Затем вся стена, фальш-панель, перегородка или ее отдельный участок, короб инсталляции декорируется согласно схеме раскладки кафеля в проекте.

Очень подробно о том как собрать короб под инсталляцию и обшить его написано в этой статье.

Установка кнопки смыва и унитаза

Следующие действия проводятся только после облицовки короба кафелем.

Основной проблемой при монтаже подвесного унитаза является разная длина переходных патрубков, которыми сантехника подключается к системе смыва из бачка и системе водоотведения. Поэтому используется сложная схема разметки:

• пластмассовые фитинги надеваются на прямые санфаянсовые патрубки унитаза, маркером или карандашом отмечается расстояние до задней плоскости сантехнического прибора;
• затем фитинги снимаются с унитаза, вставляются внутрь патрубков системы инсталляции, из которых уже извлечены временные заглушки, создается аналогичная кольцевая разметка относительно плоскости облицованной кафелем стены;
• далее измеряется расстояние X, Y между двумя получившимися линиями;
• этот размер откладывается от кромки фитингов, имеющей меньший диаметр (со стороны стены), к нему добавляется 3 мм припуска и патрубки обрезаются. После необходимо снять фаску, чтобы не повредить резинки.
• обрезанные фитинги, со снятой фаской и нанесенной смазкой, вставляются в патрубки инсталляции, унитаз надевается на них и на шпильки, притягивается гайками через полимерные прокладки;

Затем монтируется необходимая для эксплуатации сантехнического изделия панель с кнопками малого и большого смыва по следующей схеме:

• подрезка выступающей наружу части заглушки;
• извлечение монтажной заглушки за специальную рукоятку красного цвета;
• установка запорной арматуры в открытое положение отверткой;
• установка подрамника кнопки смыва;
• подключение смывной панели;
• монтаж панели с кнопками смыва.

В итоге получается полностью скрытый монтаж разводки канализации, водопровода и электрики. Производителем заявлена эксплуатационная нагрузка 600 кг, 10 летний гарантийный срок на сантехнику.

В дальнейшем кнопка выполняет роль ревизионного лючка, через который можно заменить все внутренние части бачка.

Возможные проблемы

Основной проблемой при монтаже инсталляций Grohe является завышенный строителями уровень канализационной системы. Особенно актуально это для новостроек, вместо 23 см от напольного покрытия до оси канализационного патрубка, входящего в комплект производителя рамной конструкции здесь получается 27 – 30 см.

В этом случае используется дополнительный фитинг – тройник 45°:

• он монтируется в горизонтальную линию системы водоотведения;
• вращением по часовой стрелке или в обратную сторону высоту отверстия для подключения штатного патрубка инсталляции можно регулировать в широком диапазоне.

Однако необходимо учесть, что при вращении от стены увеличивается расстояние между ограждающей конструкцией и унитазом. То есть, инсталляция отодвинется от стены дальше проектного значения.

Проблема коротких шпилек из штатного комплекта Grohe для фиксации рамы к стене упорами решается за счет наращивания их резьбовыми шестигранными муфтами, как на нижнем фото.

Таким образом, компания Grohe выпускает системы крепления подвесной сантехники предельно простой конструкции. Чем облегчает домашнему мастеру их самостоятельную установку. Требуется минимальное количество инструмента, достаточно начальной квалификации в выполнении домашнего ремонта.
