Типы стальных радиаторов отопления

Стальные панельные радиаторы Само название этих радиаторов говорит за себя. В основе стальных панельных радиаторов лежит листовая сталь толщиной 1,25 мм,...

Стальные панельные радиаторы

Само название этих радиаторов говорит за себя. В основе стальных панельных радиаторов лежит листовая сталь толщиной 1,25 мм, с выдавленными в них вертикальными каналами по которым циркулирует теплоноситель. Для улучшения теплоотдачи к тыльной стороне панели приварены стальные П — образные рёбра — гармошки, призванные увеличить площадь нагреваемой поверхности.

Радиаторы Kermi могут состоять из 1, 2 или 3 — х панелей, соединённых параллельно и закрытых сверху и с боков декоративными планками. Они имеют рабочее давление 6 — 8 атмосфер и опрессовочное — 9 — 12 атмосфер.

На количество панелей в панельном радиаторе Kermi указывают цифры в его маркировке: тип 10 — одна панель без оребрения, тип 11 — одна панель с оребрением, тип 22 — две панели с двумя оребрениями, тип 33 — три панели с тремя рядами конвективного оребрения. Панели делают различной высоты и ширины, что позволяет получить панельный радиатор с любой тепловой мощностью.

Стальные панельные радиаторы Kermi выпускаются высотой от 300 до 900мм, шириной от 400 до 3000мм и глубиной от 45 до 158 мм., они бывают 2 — х видов подключения: боковая с обозначением FKO и с нижним с обозначением FKV. Что позволяет подобрать радиатор любой мощности (теплоотдачи) и установить практически в любое место помещения. Стальные панельные радиаторы Kermi хорошо регулируются автоматическими терморегуляторами. Основное направление стальных панельных радиаторов Kermi — это коттеджи, дома с автономной системой отопления. Радиаторы Kermi не рекомендуется использовать в домах с естественной циркуляцией, т.к из — за большого гидравлического сопротивления от радиатора будет невозможно получить заявленную теплоотдачу, а для квартир и домов отапливаемых центральной системой отопления такие радиаторы не подходят по параметрам: низкое рабочее давление и pH — баланс менее 7,5.

типы стальных радиаторов отопления Киров

Kermi Therm X2 Profil-K FKO с боковым подключением

  • Радиаторы стальные панельного типа Kermi Therm X2 Profil-K FKO 10 тип
  • Радиаторы стальные панельного типа Kermi Therm X2 Profil-K FKO 11 тип
  • Радиаторы стальные панельного типа Kermi Therm X2 Profil-K FKO 12 тип
  • Радиаторы стальные панельного типа Kermi Therm X2 Profil-K FKO 22 тип
  • Радиаторы стальные панельного типа Kermi Therm X2 Profil-K FKO 33 тип

Стальные панельные радиаторы ROMMER с боковым подключением

  • Радиаторы стальные ROMMER RRS-2010 11 тип
  • Радиаторы стальные ROMMER RRS-2010 21 тип
  • Радиаторы стальные ROMMER RRS-2010 22 тип
  • Радиаторы стальные ROMMER RRS-2010 33 тип

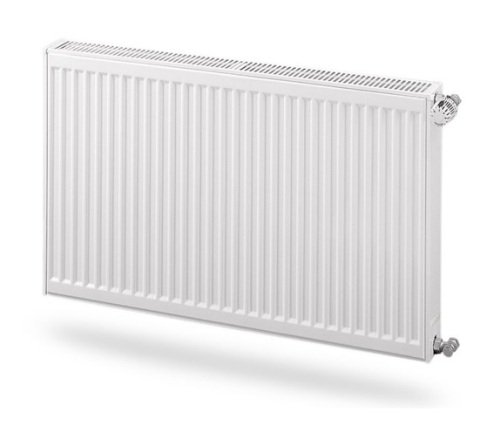

Радиаторы стальные панельного типа PURMO Compact с боковым подключением

Радиаторы отопления !Как выбрать и не попасть на деньги.

  • Радиаторы стальные панельного типа PURMO Compact 11 тип
  • Радиаторы стальные панельного типа PURMO Compact 21 тип
  • Радиаторы стальные панельного типа PURMO Compact 22 тип
  • Радиаторы стальные панельного типа PURMO Compact 33 тип

Buderus Logatrend с боковым подключением

  • Buderus Logatrend тип 10 с боковым подключением
  • Buderus Logatrend тип 11 с боковым подключением
  • Buderus Logatrend тип 21 с боковым подключением
  • Buderus Logatrend тип 22 с боковым подключением
  • Buderus Logatrend тип 33 с боковым подключением

AXIS Classic с боковым подключением

  • AXIS Classic 11 тип
  • AXIS Classic 22 тип

Kermi Therm X2 Profil-V FTV с нижней подводкой

  • Радиаторы стальные панельного типа Kermi Therm X2 Profil-V FTV 10 тип
  • Радиаторы стальные панельного типа Kermi Therm X2 Profil-V FTV 11 тип
  • Радиаторы стальные панельного типа Kermi Therm X2 Profil-V FTV 12 тип
  • Радиаторы стальные панельного типа Kermi Therm X2 Profil-V FTV 22 тип
  • Радиаторы стальные панельного типа Kermi Therm X2 Profil-V FTV 33 тип

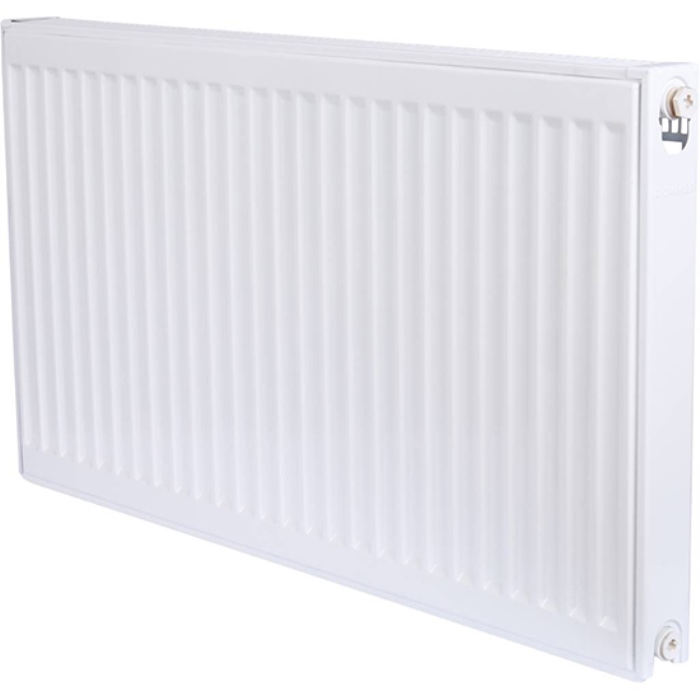

Стальные панельные радиаторы ROMMER с нижним подключением

  • Радиаторы стальные ROMMER RRS-2020 11 тип нижнее подключение
  • Радиаторы стальные ROMMER RRS-2020 21 тип нижнее подключение
  • Радиаторы стальные ROMMER RRS-2020 22 тип нижнее подключение
  • Радиаторы стальные ROMMER RRS-2020 33 тип нижнее подключение

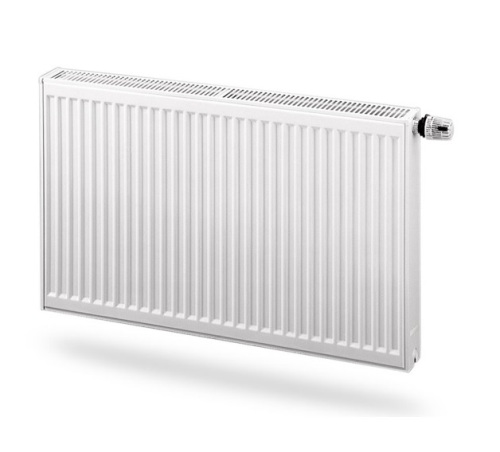

Радиаторы стальные панельного типа PURMO Ventil Compact с нижним подключением

  • Радиаторы стальные панельного типа PURMO Ventil Compact 11 тип
  • Радиаторы стальные панельного типа PURMO Ventil Compact 21 тип
  • Радиаторы стальные панельного типа PURMO Ventil Compact 22 тип
  • Радиаторы стальные панельного типа PURMO Ventil Compact 33 тип

Buderus Logatrend с нижним подключением

  • Buderus Logatrend тип 10 с нижним подключением
  • Buderus Logatrend тип 11 с нижним подключением
  • Buderus Logatrend тип 21 с нижним подключением
  • Buderus Logatrend тип 22 с нижним подключением
  • Buderus Logatrend тип 33 с нижним подключением

AXIS Нижняя подводка

  • AXIS Ventil 11 тип
  • AXIS Ventil 22 тип

Аксессуары к стальным панельным радиаторам ROMMER

Комплектующие к радиаторам Buderus Logatrend

Комплектующие к радиаторам Kermi

Источник: www.teplostyle.ru

Стальные радиаторы отопления: виды, особенности конструкций, монтаж

Сегодня рынок отопительных приборов предлагает широкий ассортимент разнообразных решений проблемы отопления дома, одним из которых являются стальные радиаторы отопления. Благодаря высокой теплоотдачи, надежности и не высокой тепловой инерции, они по праву заняли достойное место среди отопительных приборов.

Стальная панельная батарея.

Стальная панельная батарея.

Сегодня на рынке присутствует три разновидности стальных батарей отопления: панельные, трубчатые и секционные. Секционный вид является наименее востребованным, т.к. изготавливается из стальных листов методом штамповки и не в состоянии выдержать давление свыше 6 атмосфер. Такое давление с трудом позволяет устанавливать их только в частных домах или на дачах, но ни в коем случае не в многоэтажных домах с центральным отоплением.

Стальные панельные радиаторы отопления

Это приборы, в которых совмещаются функции радиатора и конвектора. Они выпускаются в виде панелей прямоугольной формы различных размеров.

Радиаторы данного вида обладают максимально простой конструкцией. Основу составляют панели-пластины из профилированной стали, которые соединены при помощи сварки. Внутри панели расположены несколько вертикальных каналов продолговатой формы, по которым циркулирует теплоноситель. Теплоноситель нагревает всю поверхность панели.

Для обеспечения более эффективной теплоотдачи конструкция оснащена рёбрами П-образной формы, выполненные из холоднокатаной тонкой стали. Они устанавливаются к панели с тыльной стороны. За счет этой части конструкции обеспечивается конвекторный обогрев помещения.

Каждый производитель выпускает широкий ассортимент продукции различных типов и размеров. Сегодня на рынке представлены модели следующих размеров:

  • длиной — от 300 до 900 мм;
  • шириной от 400 до 3000 мм;
  • глубина устройства зависит от того, какое количество панелей используется.

Примечание! Одним из основных недостатков панельных радиаторов из стали является их повышенная склонность к загрязнению. Поэтому вместе с приобретением самого радиатора рекомендуется взять грязевые фильтры.

Стальной панельный радиатор под окном.

Существуют приборы с различными вариантами подключения: нижним, боковым и универсальным. Каждый из этих видов подключения обладает своими плюсами. Основным преимуществом нижнего подключения является то, что вся обвязка радиатора скрыта внизу и практически не видна, что не портит интерьер помещения (в отличии от бокового подключения, у которого краны и трубы находятся на виду).

В зависимости от модели, стальные радиаторы панельного типа могут обладать различными характеристиками:

  • Максимальная температура теплоносителя 110-120°C.
  • Рабочее давление: при толщине стенки 1,2 мм — до 9 атмосфер (опрессовочное до 13,5 атм); при толщине 1,4 мм – до 10 атм (опресовочное до 15 атм). Приборы гарантированно разрушаются при давлении 25 атм (согласно заводским испытаниям ОАО НИТИ «Прогресс», производящим радиаторы марки «Prado»). Из-за неспособности выдерживать более высокое давление, не рекомендуется использовать приборы данной группы в многоэтажных домах с центральным отоплением, где присутствуют мощные гидроудары.

В зависимости от комплектации стальные панельные радиаторы отопления подразделяются на несколько типов:

tip_10

Тип 10 — однорядный прибор без конвекторных ребер

tip_11

Тип 11 — однорядный прибор с конвекторными ребрами

Тип 20

Тип 20 — двухрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 21 (также его называют 12 типом) — двухрядный прибор с одной панелью конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 22 — двухрядный прибор с двумя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 30

Тип 30 — трехрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 33 — трехрядный прибор с тремя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Преимущества стальных радиаторов панельного типа

  • Длительный ресурс работы (более 25 лет).
  • Возможность функционирования с любыми котлами.
  • Нет таких жестких ограничений по теплоносителю, которые есть у алюминиевых радиаторов. Уровень рН должен быть в пределах 8,5 – 9,5, жесткость до 7, кислород не более 0,02 мг/кг воды, железо не более 0,5 мг/л., однако в теплоносителе не должно быть агрессивных составляющих.
  • Современные панельные стальные батареи отопления имеют привлекательный внешний вид, они способны не только согревать помещение, но и стать для него настоящим украшением.
  • Установку при желании можно выполнить самостоятельно, в этом нет ничего сложного, все необходимое для монтажа (дюбеля, саморезы, крепеж) присутствует в комплекте поставки. К тому же, практически каждый производитель предлагает инструкции с описанием каждого шага монтажа.

Недостатки

  • Высокая чувствительность панельных моделей к гидроударам в местах сварных швов. Радиатор может лопнуть или деформироваться при опрессовке.

Важно! Неспособность «держать» гидроудары делает невозможным установку стальных панельных радиаторов в многоквартирных домах. В основном их монтируют в частных домах и на дачах.

  • Повышенная склонность к коррозии.
  • Часто лакокрасочное покрытие является не устойчивым и если батарея сделана не качественно, то она начинает шелушиться уже спустя несколько лет эксплуатации.

Стальные трубчатые радиаторы отопления

В сравнении с панельными моделями, трубчатые используются реже. Прежде всего, это связано с высокой стоимостью трубчатой конструкции.

Модель КЗТО PC 1. Макс. рабочее давление – 15 атм, температура теплоносителя — 130°C.

Трубчатые радиаторы представляют собой стальные трубы, расположенные в несколько рядов (от 2 до 6 параллельно расположенных трубок), которые соединены коллекторами. Существуют модели, как с горизонтально, так и с вертикально расположенными трубами. С точки зрения теплоотдачи, это достаточно эффективная конструкция: прибор быстро нагревается и быстро остывает.

Характеристики стальных трубчатых батарей:

  • Рабочее давление — до 15 атмосфер (опрессовочное до 25-30 атм). Как правило, прибор проходит 2 испытания в заводских условиях: 1) при помощи воздуха проверяется герметичность прибора; 2) при помощи воды проверяется прочность агрегата;
  • Максимальная температура теплоносителя – 120-130°C
  • Глубина — до 226 мм, высота — 190-3000 мм, длина — без ограничений.

Трубчатые стальные батареи легко очищать от пыли, в плане гигиены они выгодно отличаются от чугунных или алюминиевых собратьев, очистка которых является настоящей проблемой.

Примечание! Как уже было отмечено выше, к недостаткам стальных трубчатых радиаторов относится их высокая стоимость. Цена 8-ми секционного IRSAP TESI 3036508TAM мощностью 472 Вт составляет около 6600 руб. Цена 8-ми секционного КЗТО РС 1-300-8 (производимого Кимрским заводом теплового оборудования), мощностью 216 Вт составляет около 2000 руб.

Многие производители стальных трубчатых радиаторов отопления покрывают внутренние стенки полимерным слоем, который защищает прибор от коррозии.

Стальной радиатор в офисном здании.

Монтаж

Наиболее выгодным местом монтажа радиатора является под окном, под подоконником. Это позволяет создать «тепловую завесу» на пути холодного воздуха, исходящего от окна.

Процесс монтажа стальных панельных радиаторов состоит из следующих шагов:

  • В зависимости от модели прибора, необходимо наметить места сверления отверстий под крепления таким образом, чтобы от пола до нижней части прибора оставалось 110 мм (расстояние от верхней части до подоконника должно составлять 100-150 мм). Такого расстояния достаточно для осуществления процесса конвекции. К тому же, при таком расстоянии облегчается уборка пространства под прибором. Батарея не должна монтироваться слишком высоко (не более 200 мм от пола), т.к. в этом случае будет увеличиваться разброс температур между верхней и нижней частями комнаты;

Важно! Расстояние от стены до задней стенке радиатора должно быть не менее 25 мм. Несоблюдение этой рекомендации снизит теплоотдачу устройства. Помимо этого, запрещается закрытие стального панельного радиатора декоративными «ширмами», шторами или другими предметами интерьера, это приводит к уменьшению теплоотдачи и некорректной работе термодатчика.

  • При помощи дрели или перфоратора (в зависимости от материала стены) просверлить отверстия диаметром 10 мм. Для приборов длиной 1800 мм необходимо 3 отверстия под крепления;
  • Забить дюбеля в отверстия и вкрутить в них саморезы. При этом саморезы вкручиваются не до упора, а таким образом, чтобы между стеной и саморезом оставалось расстояние 4-5 мм;
  • Далее следует одеть крепеж и до конца вкрутить саморезы;

Стальной радиатор с терморегулятором Danfoss в квартире.

  • Повесить прибор на крепеж. Верхний крепежный кронштейн обладает блокиратором от «случайного демонтажа», поэтому перед установкой радиатора необходимо оттянуть вверх верхний крепежный захват и зафиксировать в таком положении. После этого, повесить прибор на нижний крепежный захват, при этом верхний захват автоматически защелкнется и радиатор плотно зафиксируется на кронштейнах;
  • Одеть на нижние скобы прибора дистанционные распорки и откорректировать дистанцию от батареи до стены;
  • Подсоединить батарею к трубам отопительной системы;
  • В верхнюю пробку установить воздухоотводчик, который поставляется в комплекте. Воздухоотводчик оснащен уплотнительным кольцом, поэтому нет надобности в применении других герметизирующих материалов, таких как Tangit, фторопластовый уплотнительный материал, лен и т.д.

Совет! Установку стального радиатора отопления следует проводить не снимая защитную пленку (за исключением мест крепления и подводки труб). Рекомендуется полностью удалять упаковку только после полного завершения монтажа системы отопления, а также работ по отделке помещения. Это уменьшит вероятность загрязнения или повреждения прибора.

Панельный радиатор в универмаге «Пятёрочка».

Важно! Если в системе отопления используются медные трубы, то при их соединении со стальными батареями рекомендуется применять бронзовые или латунные фитинги. Помимо этого, в качестве уплотнителя не следует применять лен, т.к. это может привести к разрушению фитингов, вместо льна рекомендуется использовать герметики.

После окончания отопительного сезона рекомендуется отключить стальные панельные радиаторы (закрыв шаровой кран перед прибором) от остальной системы отопления. При этом, в обязательном порядке необходимо открыть воздухоотводчик, это позволит избежать разрыва прибора.

Источник: otoplenie-guide.ru

Типы стальных радиаторов отопления

Радиатор отопления (батарея) – это изготовленный из металла с высокой теплопроводностью элемент отопительной системы квартиры, дома или офиса, внутри которого по секциям или каналам циркулирует теплоноситель: вода или перегретый пар. Чем больше подходит отопительный прибор, который вы выбрали, по техническим параметрам к условиям вашего помещения, тем более эффективной будет система отопления, тем дольше она прослужит, тем меньше вы будете платить за тепло. Выбор отопительного оборудования зависит от цены, дизайна, от толщины и материала стен помещения, в котором оно будет установлено.

При проектировании отопительной системы нужно учесть, есть ли в доме аллергики и маленькие дети, в каких комнатах вы планируете разместить батареи отопления, будет ли теплоноситель поступать централизованно или вы собираетесь греть воду с помощью котла и если последнее, то какого именно котла. Представленные в продаже радиаторы могут быть алюминиевыми, чугунными, медными, стальными и биметаллическими. У каждого материала свои преимущества и недостатки. Чугунные надёжные и долговечные, но очень тяжёлые, не для стен из пено- или газоблока. Дизайн, если не учитывать изготовленные на заказ супердорогие шедевры, – без особых изысков.

Бюджетные алюминиевые радиаторы лёгкие, компактные, хорошо проводят тепло. А вот устойчивость к коррозии и нагрузкам у них, хоть и не ржавеют, очень низкая. Алюминий, как один из активных металлов, даже при невысоких температурах легко вступает в реакцию с примесями, содержащимися в воде, вплоть до газообразования.

А если батарея случайно окажется в роли заземлителя, сквозные отверстия в её корпусе могут появиться в течение одного сезона. Медные считаются лучшими. Лёгкие. Красивые. Выдерживают высокие температуры, давление и даже заморозку.

Стоят дорого. И вряд ли это компенсируется их долговечностью.

Мягкая медь очень чувствительна к частицам абразива в водопроводной воде, а кусочки окалины, фрагменты известковых отложений, грязь и ржавчина в ней не редкость. Свойства биметаллических радиаторов определяются металлом контактирующих с водой частей. Если это медь, велика вероятность истирания внутренних стенок. Если сталь – зачем переплачивать, когда можно купить стальные?

При доступной цене стальные батареи энергоэффективны, надёжны, легки в монтаже. Их износоустойчивость зависит от толщины стали и конструкции. Выбирая радиатор, не стоит опираться на раскрученность бренда.

Зная особенности устройства имеющихся в продаже радиаторов и технические параметры вашей системы отопления, которых не так уж и много, и ориентируясь на указанные производителями в паспорте характеристики, вы даже без помощи профессионального сантехника легко определите, какие отопительные приборы подойдут вам лучше всего.

Устройство и принцип действия

По конструкции стальные радиаторы практически не отличаются от многих других. Они тоже могут быть секционными, панельными и трубчатыми. Горячий теплоноситель, поступающий от котла или ТЭЦ, под давлением в несколько атмосфер перемещается по трубам или каналам отопительного прибора, разогревая панели или секции, которые начинают излучать тепловую энергию в окружающую среду. Если радиатор оснащён конвектором, теплоотдача существенно увеличивается, поскольку площадь соприкосновения с окружающей средой конвектора значительно больше, чем у практически плоской панели.

Горячий воздух интенсивно поднимается вверх. Холодный движется к отопительному прибору. Отдавший часть тепловой энергии теплоноситель перемещается в следующий радиатор или в общую систему, где нагревается снова.

Секционные батареи отопления

Секционные радиаторы встречаются нечасто. Их секции представляют собой небольшие по ширине панели из двух сваренных между собой по контуру профилей, в каждом из которых выдавлены штамповкой вертикальные каналы для теплоносителя. Между собой секции свариваются точечной сваркой или соединяются с помощью резьбовых ниппелей. Преимуществом подобной конструкции является способность радиатора выдержать давление до 15 атмосфер.

Панельные радиаторы

Панельные батареи отопления представляют собой конструкцию из одной или нескольких панелей, изготовленных из стальных профилей с выдавленными в них штамповкой каналами, по которым перемещается теплоноситель. Двухрядные и трёхрядные радиаторы оснащены приваренными к панелям с внутренней стороны конвекторами.

Трубчатые батареи отопления

Трубчатые радиаторы могут быть секционными, где каждая секция похожа на элемент конструкции чугунной батареи, но с увеличенным количеством каналов-труб для перемещения теплоносителя, например с шестью. Трубы, по которым перемещается теплоноситель, изготавливаются свариванием половинок секций, полученных штамповкой. В некоторых моделях установленные вертикально трубки, иногда лишь играющие роль конвектора (теплоноситель по ним не перемещается), привариваются к двум, расположенным в верхней и нижней частях конструкции, горизонтальным коллекторам.

Принцип работы стальных вакуумных радиаторов

Вакуумная батарея отопления состоит из заполненных литиево-бромидной жидкостью стальных секций, в нижней части приваренных к такому же стальному коллектору, по которому перемещается горячая вода. Коллектор разогревает секции. При температуре 35 °C литиево-бромидная жидкость испаряется.

Пар, продолжая разогреваться от коллектора, передаёт тепло стенкам секций, охлаждается, стекает в виде конденсата вниз и процесс повторяется сначала. Разогреться до температуры кипения воды такой радиатор может только в случае, если кипящая вода будет подаваться в коллектор. Закон сохранения энергии, что бы ни писали в интернете, продолжает действовать.

Виды стальных радиаторов отопления

Чаще всего встречаются панельные и трубчатые стальные батареи.

Панельные радиаторы отопления

Характеристики

Панельные батареи отопления выдерживают рабочее давление до 10 атмосфер и опрессовочное до 13. Опрессовка по окончании и в начале отопительного сезона может спровоцировать разрыв сварочных швов. Поэтому их обычно подключают к автономным системам отопления. Температура теплоносителя, используемая с такими радиаторами, может достигать 110–120 °C.

Толщина стали 1,2–1,8 мм обеспечивает небольшой вес радиатора и лёгкость монтажа. Маркировка в виде чисел 21, 20, 32 подсказывает, сколько панелей и конвекторов в отопительном приборе. Первая цифра обозначает количество панелей. Вторая – число конвекторов. Например, маркировка 32 говорит о том, что конструкция данного радиатора включает 3 панели и 2 конвектора, приваренные к ним с внутренней стороны.

Рекомендуемые товары

Товаров не найдено

Совет! На самом деле практически все радиаторы можно устанавливать как в закрытых системах отопления, так и в централизованных. В многоэтажных домах до 9 этажей рабочее давление в отопительных системах составляет 5–7 атмосфер, в домах, где количество этажей больше 10, оно по нормативам не должно превышать 10 атмосфер.

Реально в большинстве высоток рабочее давление составляет 5–8 атмосфер. Чем выше этаж, на котором находится ваша квартира, тем ниже давление в батареях. Чтобы защитить радиаторы в момент гидравлических испытаний, которые проводит ТЭЦ, вмонтируйте в систему редуктор или просто перекрывайте поступление в радиаторы воды с помощью предварительно установленной конической запорной арматуры.

Преимущества

Стальные панельные радиаторы быстро прогреваются и отлично отдают тепло. Практически каждый производитель позволяет выбрать размер и глубину конструкции, что даёт возможность легко обустроить отопительную систему в любом нестандартном помещении. Самые тонкие батареи можно ставить там, где мало места, например в узких коридорах и ванных комнатах. Трёхпанельные радиаторы подойдут для больших помещений с высокими потолками. Разнообразие окрасок позволяет вписать их в любой интерьер.

Недостатки

Небольшой внутренний объём батареи больше подходит для централизованной системы отопления, где затраты определяются среди прочего и расходом теплоносителя. В частном доме котёл отопления будет из-за этого включаться чаще. Внутренняя поверхность отопительного прибора может ржаветь, поэтому внутри системы всегда должна присутствовать вода, а её жёсткость не должна превышать 9,5 единиц. Толщина трёхпанельных батарей может достигать 16 см, в результате вес конструкции также существенно увеличится. Панельные радиаторы плохо переносят гидроудары.

Трубчатые радиаторы отопления

Характеристики

Трубчатые батареи отопления, так же как и панельные, могут работать с теплоносителем, температура которого достигает 120 °C, но при этом некоторые модели способны выдержать непродолжительное повышение давления до 15 бар, что делает их пригодными для установки в многоэтажных квартирных домах.

Преимущества

Высота трубных радиаторов может достигать трех метров, что позволяет учесть при разработке дизайна интерьера не только цвет, но и конфигурацию отопительных приборов, которые в вертикальной версии выпускаются в виде колон из одинаковых по размеру труб, в виде полукруглых конструкций или с трубами, длина которых плавно уменьшается в какую-либо из сторон. Обычно трубчатые радиаторы изготавливают из более толстой стали, поэтому они меньше подвержены коррозии и могут выдерживать кратковременное повышение давление до 15 бар.

Недостатки

Степень теплоотдачи трубчатых радиаторов ниже, чем панельных, а вот цена из-за возможности использовать оригинальную форму в дизайне интерьера – выше.

Производители батарей

В российских магазинах вы можете встретить стальные радиаторы панельного типа следующих брендов:

  • итальянские – DeLonghi RADEL;
  • чешские – KORADO Radik;
  • немецкие – Buderus;
  • финские – PURMO;
  • белорусские – «Лидея»;
  • российские – «Конрад»;
  • российские – Prado;
  • немецкие – Kermi.

Трубчатые батареи отопления на российском рынке представлены такими брендами, как Arbonia, Charleston, Zehnder Charleston, Kermi, Israp Tesi, КЗТО.

Примеры из каталога

Двухпанельный радиатор ЛК 20–515 без конвекторного оребрения глубиной 8,4 см, высотой 50 см и длиной 1,5 м оснащён в верхней части съёмной воздуховыпускной решёткой. Ввиду отсутствия конвектора подходит для помещений, где проживают люди с аллергическими заболеваниями. Может применяться в двухтрубной или однотрубной системе отопления производственных, административных и жилых зданий, в том числе в детских и медицинских учреждениях. Выдерживает рабочее давление 8,5 атмосфер.

Двухпанельный радиатор стальной ЛК 22–510 с двумя конвекторами, приваренными к панелям с внутренней стороны, глубиной 10,2 см, высотой 50 см и длиной 1 м также оснащён съёмной верхней воздуховыпускной решёткой. Отопительный прибор рассчитан на рабочее давление 8,5 атмосфер и может применяться в системах автономного теплоснабжения производственных и административных зданий, включая детские и медицинские учреждения, в жилых помещениях. Подходит как для однотрубных, так и для двухтрубных отопительных систем.

Двухпанельный радиатор стальной ЛК 22–518 с двумя конвекторами, приваренными с внутренней стороны каждой панели, глубиной 10,2 см, высотой 50 см и длиной 1,8 м оборудован съёмной воздуховыпускной решёткой. Прибор может работать в системах автономного теплоснабжения жилых, производственных и административных зданий, в том числе в детских и медицинских учреждениях. Подходит для однотрубных и двухтрубных систем с рабочим давлением 8,5 атмосфер.

Выбор отопительного оборудования на современном строительном рынке даёт возможность подобрать радиаторы отопления для любых отопительных систем, вариантов дизайна, типов помещения с учётом запланированной вами интенсивности использования и выделенного бюджета. Чтобы купленное оборудование служило долго, вам необходимо сопоставить его возможности с условиями, в которых оно будет эксплуатироваться.

Специалисты Строймашсервис-Мск

Материал подготовили сотрудники smsm.ru, имеющие практический опыт работы более 25 лет со строительным оборудованием и инструментами как российского производства, так и иностранного.

Источник: www.smsm.ru

Панельные радиаторы отопления

Стальные панельные радиаторы отопления в последнее время пользуются все большей популярностью у владельцев загородных коттеджей и частных домов. Такие радиаторы отопления идеальным образом подходят для домов с автономной отопительной системой. Их главное преимущество заключается в том, что у них самый высокий показатель теплоотдачи, по сравнению с радиаторами отопления другого типа. Кроме того, панельные радиаторы отопления можно выбрать любого наиболее подходящего для вас размера и с наиболее подходящими параметрами мощности.

панельные радиаторы отопления

Стальной панельный радиатор

  • Размеры панельных стальных радиаторов и их конструкционные особенности
  • Типы панельных радиаторов из стали
  • Расчет панельных стальных радиаторов

Размеры панельных стальных радиаторов и их конструкционные особенности

Стальные панельные радиаторы отопления – это устройства, в центре которых расположены два тонких листа, сваренные между собой. На листах можно увидеть углубления в виде каналов, которые необходимы для того чтобы по ним циркулировал теплоноситель. Панельные решетки с рельефом П-образной формы составляют следующий слой радиатора отопления, а его роль – это повышение показателей теплоотдачи. Декоративные панели играют роль верхнего слоя стального радиатора.

Исходя из своих параметров и конструкционных особенностей, стальные панельные батареи отопления подойдут для любого типа помещения, любых размеров. В ширину панельные стальные отопительные радиаторы могут иметь от 40 до 300 см, а в высоту от 30 до 90 см.

стальные панельные радиаторы отопления

Панельный радиаторы имеют много типоразмеров

Типы панельных радиаторов из стали

От того, какими конструкционными особенностями обладает радиатор, зависит его уровень мощности. Мощность также зависит от количества панелей, чем их больше, тем и устройство мощнее.

Рекомендуем к прочтению:

Маркировка может рассказать нам о типе радиатора отопления (на фото показано, где ее посмотреть). Существуют следующие виды панельных стальных радиаторов:

  • Тип 10 – Такие радиаторы состоят только из стальной базы и являют собой радиаторы однорядного типа без конвекторной панели.
  • Тип 11 – Такие радиаторы состоят из одной обрешетки и одной панели из стали.
  • Тип 21 – Такой радиатор оснащен одной обрешеткой и двумя панелями.
  • Тип 22 – Такой радиатор состоит из двух панелей и двух обрешеток.
  • Тип 33 – Радиатор оснащен тремя обрешетками и тремя панелями.

стальные панельные радиаторы отопления отзывы

Типы панельных радиаторов из стали

Панельные батареи отопления могут различаться и по типу подключения. В зависимости от модели радиатора отопления, подключение может быть такого типа, как нижнее или боковое. Радиатор с боковым подключением можно присоединить к отопительной системе с правой или с левой стороны. Монтаж радиатора данного типа не представляет собой ничего сложного.

Стальные панели отопления с подключением нижнего типа считаются более универсальными.

В базовую комплектацию таких устройств входит термостатический вентиль. Благодаря этому прибору можно установить на радиатор термогловку или отрегулировать обогрев помещения вручную. Радиаторы с нижним подключением еще хороши тем, что подводящие трубы можно замаскировать и скрыть от любопытного взора. Если сравнивать стальные радиаторы исходя из типа подключения, то более дорогими являются устройства с нижним подключением.

Рекомендуем к прочтению:

панельные радиаторы отопления какие лучше

Радиатор отопления с нижним подключением

Расчет панельных стальных радиаторов

Очень важно произвести как можно более точный расчет мощности панельных стальных радиаторов. Если вы купите панельные радиаторы отопления, технические характеристики которых будут малые, то дополнить их уже никак не получится. В таком случае, придется покупать новый радиатор, а это – лишняя трата денег.

Чтобы рассчитать необходимую мощность необходимо сделать следующее: сначала необходимо рассчитать объем всего помещения. Полученный объем умножаем на 41 Вт. Мощность в 41 Вт – это средний показатель мощности, который необходим для нормального обогрева 1 кубометра помещения. В случае если расчет производится для помещения находящегося в углу здания, мощность в 41 Вт потребуется заменить более высоким значением.

Мощность стальных радиаторов Kermi

Панельные стальные радиаторы обладают и некоторыми недостатками, как говорят нам отзывы. Перед тем, как выбрать, какие лучше панельные радиаторы отопления, необходимо ознакомится с этими недостатками:

  • Недопустимо, чтобы происходил контакт внутренней поверхности устройства с кислородом. Поэтому такие радиаторы не могут находиться долгое время без воды. Такой период может составлять не больше двух недель.
  • Металлические панельные радиаторы отопления рассчитаны на сравнительно невысокое рабочее давление. Максимально допустимый показатель для таких отопительных приборов составляет 9 атмосфер. Панельные радиаторы из стали подходят только для малоэтажных домов, поэтому лучше всего использовать их для систем отопления в частном или загородном доме. К тому же, они не способны выдержать сильные гидравлические удары, а такое явление в многоэтажных домах не редкость.
  • Чтобы стальной плоский радиатор отопления не подвергался влиянию коррозии, необходимо протестировать уровень рН воды. Важно, чтобы он был как можно более стабильным. В случае с отопительной системой централизованного отопления уровень рН воды контролировать невозможно.

Для отопительных систем частных или загородных домов также можно использовать алюминиевые радиаторы отопления или радиаторы вакуумного типа.

Панельное отопление также может использовать и инфракрасные панели. Инфракрасные радиаторы отопления – это довольно новая разработка. Инфракрасные батареи отопления обогревают не воздух, а предметы, находящиеся вокруг. Вследствие этого – предметы начинают отдавать тепло.

Источник: otoplenie-doma.org

Рейтинг
( Пока оценок нет )
Загрузка ...
