Выбор и расчет мощности стабилизатора напряжения для газового котла

Энергозависимые отопительные газовые котлы очень чувствительны к качеству электропитания. При скачках напряжения они легко могут выйти из строя, доставив вам массу неприятностей и лишних финансовых затрат. С учетом того, что качество электросетей в нашей стране оставляет желать лучшего, многие владельцы частных домов задаются вопросом как правильно выбрать стабилизатор напряжения для газового котла.

В этой статье мы постараемся ответить на вопросы что такое стабилизатор напряжения и зачем он нужен, какие бывают виды, как правильно выбрать и рассчитать исходя из потребляемой мощности газовым котлом, а также приведем краткий обзор наиболее популярных моделей. Итак, начнем.

Что такое стабилизатор напряжения и зачем он нужен

Большинство современных газовых котлов напичканы электроникой и автоматикой которая очень чувствительна к питающему напряжению. Для стабильной и безотказной работы, на входе отопительного прибора должно быть напряжение 220В с идеальной синусоидой.

Стабилизатор напряжения для газового котла. Какой выбрать

Российский стабилизатор «Энергия» для отопительных котлов

К сожалению российские электросети в большинстве своем очень низкого качества из-за устаревшего оборудования и нарушений при монтаже. Напряжение в них чаще всего меньше положенных 220В и его форма далека от идеала. Скачки напряжения тоже не редкость. Причиной их может быть пришедший внезапно грозовой фронт, включение в сеть вами или вашими соседями мощных приборов таких как дрели, сварочные аппараты, холодильники или электрические обогреватели.

По статистике сервисов по ремонту газовых котлов, 25% поломок происходит по причине неподобающего качества питающего напряжения. Все эти случаи не являются гарантийными и владельцу приходится оплачивать дорогостоящий ремонт за свой счет.

Схема работы бытового котла и стабилизатора напряжения 220В

Подключение газового котла через стабилизатор напряжения решает все эти проблемы. На вход преобразователя подается низкокачественное напряжение из электросети, которое он преобразует в 220В с идеальной синусоидой, которыми впоследствии и питается электроника отопительного прибора.

Помимо газовых котлов в защите чувствительной электроники от некачественного напряжения нуждаются также и современные модели на твердом топливе например такие как, дровяные котлы на длительного горения «Viessmann» Vitoligno. Подключать их к сети также лучше через стабилизатор.

Вернуться к оглавлению

Виды стабилизаторов и их характеристики

Перейдем непосредственно к выбору стабилизатора и вначале определимся с нужным нам типом. У каждого из них есть свои плюсы и минусы и особенности работы. Давайте рассмотрим их по порядку:

Стабилизатор для котла в 2021 году. Какой выбрать?

Электромеханические

Стабилизатор состоит из катушки со встроенным электродвигателем, который перемещает угольную щетку по ее виткам. Такие устройства стоят не дорого и на выходе выдает 220В с очень низкой погрешностью (около 2%), но имеют и ряд недостатков таких как шумность, низкое быстродействие, короткий срок службы механики и ее плохая надежность. Для газовых котлов они не подходят, так как помимо перечисленных минусов, при движении механических частей велика вероятность образования искр.

Релейные

В стабилизаторах этого типа переключение между обмотками вольтодобавочной катушки происходит с помощью реле. От того какое количество обмоток используется зависит точность стабилизации. Устройства имеют широкий диапазон входного напряжения от 100 до 290В, точность стабилизации около 5-8%, низкий уровень шума, доступную цену (от 2000р), широкий диапазон рабочих температур и могут несколько секунд работать при перегрузках в 110%. К недостаткам их можно отнести разве что подверженность реле износу и некоторую задержку стабилизации.

Стабилизатор с переключением обмоток с помощью реле

Электронные (тиристорные)

Эта разновидность стабилизаторов отличается самым высоким быстродействием. За переключение обмоток автотрансформатора в них отвечают полупроводниковые ключи — тиристоры (симисторы). Входящий в состав прибора контроллер сравнивает эталонное напряжение 220В (или 380В) со входным и при необходимости корректирует его. Точность стабилизации зависит от количества корректирующих ступеней, чем их больше тем ближе выходное напряжение к эталону.

Тиристорные стабилизаторы напряжения обеспечивают абсолютную защиту от перепадов в сети. Они способны долгое время выдерживать перегрузки, работают почти бесшумно, имеют долгий срок службы и компактные размеры. Единственный недостаток этих электронных приборов это высокая цена. В России на данный момент такой прибор можно купить по цене от 5000 рублей.

Подключение навесного стабилизатора напряжения «Ресанта»

Для использования совместно с газовым котлом лучший выбор это релейные и электронные стабилизаторы напряжения. Электромеханические подойдут, к примеру, для подключения водогрейного пеллетного котла отопления «Faci» или ему подобных устройств на топливных гранулах с электронным управлением.

Вернуться к оглавлению

Формула расчета мощности стабилизатора

Итак мы определились с типом стабилизатора напряжения. Теперь чтобы правильно выбрать нужное устройство из линейки предлагаемой производителем, необходимо рассчитать мощность на которую оно должно быть рассчитано. Для того, чтобы это сделать надо выполнить следующие шаги:

    Определяем потребляемую электрическую мощность котла, значение которой обычно указано в техническом паспорте на устройство.

Внимание! Многие владельцы путают тепловую мощность с электрической. Значения первой для бытовых отопителей обычно лежат в пределах 10 — 100 кВт, а второй в 1000 раз меньше и составляет примерно 100 — 200 Вт.

Для того, чтобы лучше понять методику расчета, рассмотрим его последовательность на примере простой задачи:

Задача: Необходимо выбрать стабилизатор напряжения для газового котла «Viessmann» Vitopend 100-W WH1D с закрытой камерой сгорания и встроенным циркуляционным насосом.

Решение: По паспорту электрическая мощность котла 63 Вт, насоса 65 Вт. Мощность стабилизатора = (63 + 65*3)*1,3 = 335 Вт

Определившись с типом и с мощностью устройства, можно переходить к выбору производителя и конкретной модели. В следующей главе мы сделаем краткий обзор наиболее популярных приборов на российском рынке.

Вернуться к оглавлению

Рейтинг популярных моделей и отзывы

В завершении нашего рассказа представляем вашем небольшой рейтинг стабилизаторов напряжения для отопительных котлов. Они подходят для большинства популярных газовых котлов таких как Вайлант, Бакси, Бош, Будерус, Аристон. Именно эти модели стабилизаторов наиболее часто выбирают потребители:

Теплоком

Стабилизаторы «Teplocom» от компании «Бастион» одни из самых востребованных на российском рынке. Производитель выпускает две модели для внутреннего и одну для наружного размещения. Устройства относятся к стабилизаторам релейного типа с микропроцессорным управлением и способны выдавать на выходе 220В с погрешностью 8-9% при входном напряжении в диапазоне 145-260В.

Бытовые стабилизаторы «Теплоком» для котлов отопления от компании «Бастион»

Помимо всего прочего, приборы оборудованы защитой от молний и системой аварийного отключения, просты в установке и подключении, имеют малые габариты и привлекательный дизайн. Для настенного крепления комплектуются специальным кронштейном. Ниже приведены их основные характеристики:

Модель Мощность нагрузки, ВА(Вт) Входное напряжение, В Цена, руб
Teplocom ST-555 400(240) 145-260 3 600
Teplocom ST-888 600(360) 145-260 4 000
Teplocom ST-1300 800(480) 145-260 6 200

Примечание: Для многих моделей производитель указывает значение номинальной и максимально мощности нагрузки в вольт-амперах (ВА). Для того, чтобы перевести его в ватты (Вт) необходимо значение в вольт-амперах умножить на 0.6.

Штиль

Группа компаний «Штиль» выпускает множество различных стабилизаторов напряжения, среди которых есть серии специально разработанные для систем отопления. Модели серии T относятся к релейному типу и обеспечивают точность стабилизации с погрешностью 5,5%. Они удобно крепятся на стену, имеют табло индикации параметров работы и систему автоматического отключения.

Стабилизаторы напряжения 220В «Штиль» для газовых котлов

Устройства серии ST и SPT в качестве переключающих элементов используют полупроводниковые ключи симисторы. Благодаря этому прибор работает бесшумно, отличается высокой долговечностью и наличием надежной системой аварийного отключения. В таблице ниже представлены технические характеристики этих приборов:

Модель Мощность нагрузки, ВА(Вт) Входное напряжение, В Цена, руб
серия T
R 250T 250(150) 165-265 4 170
R 400T 400(240) 165-265 4 780
R 600T 600(360) 165-265 5 520
R 800T 800(480) 165-265 6 160
серия ST
R 250ST 250(150) 165-265 5 240
R 400ST 400(240) 165-265 5 970
R 600ST 600(360) 165-265 6 890
R 800ST 800(480) 165-265 7 700
серия SPT
R 1200SPT 1200(720) 160-255 11 880
R 2000SPT 2000(1200) 160-255 12 710
R 3000SPT 3000(1800) 160-255 18 420

Небольшой отзывы владельца модели штиль специально для сайта kotlydlyadoma.ru:

После приобретения газового котла «Baxi» и ознакомившись с условиями гарантии я озадачился выбором стабилизатора напряжения. Пошерстил форумы и посоветовался с продавцами и выбрал самую ходовую модель от «Штиль». Мощности его мне хватает с запасом, работает бесшумно и гармонично смотрится на стене, да и стоит не так уж и дорого.

Дмитрий Сергеевич, Красноярск

Среди других производителей можно выделить модели «Ресанта», «Энергия», «Рысь», но они гораздо менее популярны чем рассмотренные выше. Любой хороший стабилизатор успешно справится с нестабильным напряжением в электросети, однако для работы газового котла при полном отсутствии напряжения в сети, владельца загородного дома спасет только источник бесперебойного питания (ИБП) для газового котла.

В заключении посмотрите небольшое видео по теме:

Вернуться к оглавлению Заключение

Надеемся, что после прочтения данного материал у вас не осталось вопросов нужен ли вашему газовому котлу стабилизатор напряжения или нет. Однозначно нужен. Единожды потратив сравнительно небольшую сумму на то, чтобы купить стабилизатор, вы на многие годы защитите свой отопительный котел от некачественных электросетей и сэкономите кучу средств на ремонте дорогостоящей электроники.

Источник: kotlydlyadoma.ru

Рейтинг лучших стабилизаторов напряжения для котла

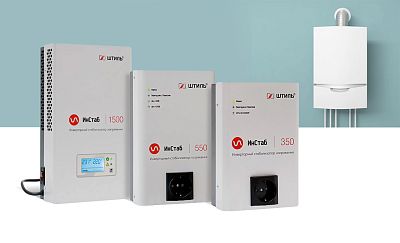

Рейтинг лучших стабилизаторов напряжения для котла картинка

Современному газовому котлу с электронным блоком управления всегда требуется качественное электропитание. Даже незначительные отклонения входного напряжения от нормы могут привести к сбою в работе устройства, а серьезное колебание сети и вовсе способно вывести из строя критически важный для дома прибор. Оптимальное решение по защите данного оборудования – установка стабилизатора напряжения. В нашем обзоре рассматриваются лучшие инверторные стабилизаторы «Штиль» для защиты котла, получившие наибольшую популярность среди потребителей. Рейтинг сформирован на основе потребительского спроса, с учетом данных по продажам и опроса пользователей.

Почему для защиты котлов выбирают именно инверторные стабилизаторы «Штиль»?

Инверторные стабилизаторы напряжения – разработка отечественного производителя систем электропитания «Штиль», впервые представленная в 2015 году. Данные устройства быстро завоевали популярность на рынке и, в частности, стали выбором многих владельцев газовых котлов. В чем же отличие инверторных стабилизаторов от стабилизаторов предыдущих поколений? Главное – в конструкции.

Инверторные стабилизаторы, в отличии от релейных, электромеханических и электронных, не имеют автотрансформатора и каких-либо подвижных элементов в силовой части. Стабилизацию напряжения у таких приборов выполняет связка двух статических преобразователей – выпрямителя и инвертора. Первый работает в соответствии со своим названием и «выпрямляет» входное переменное напряжение, превращая его в постоянное, второй, затем, преобразует полученное постоянное обратно в переменное, но уже с требуемыми (эталонными) характеристиками.

  • мгновенно откликаться на сетевые перепады и нейтрализовать их без каких-либо временных задержек;
  • работать в широком диапазоне входного переменного напряжения – 90-310 В;
  • подавать на нагрузку напряжение с идеальной синусоидальной формой и значением максимально приближенным к требуемому номиналу (отклонение не более 2%);
  • обеспечивать бесперебойную работу нагрузки при кратковременных отключениях сети (до 0,2 с).

Инверторные стабилизаторы «Штиль» оснащаются современной электронной защитой от сетевых аварий, короткого замыкания, перегрева, перегрузки и сбоя в работе. Также в их составе есть фильтры сетевых помех и варистор, спасающий силовую часть устройства и подключенную нагрузку при импульсном перенапряжении.

Кроме того, рассматриваемые устройства отличаются высоким КПД (97%), работают при больших перегрузках (до 150%) и снабжены корректором входного коэффициента мощности. Возможно совместное использование инверторных стабилизаторов с большинством моделей дизельных и бензиновых генераторов.

С таким серьезным «вооружением» устройствам не страшны значительные скачки и просадки сети, искаженная форма входного напряжения, сетевые помехи, аварии на линии и прочие сетевые неприятности. Они надежно и стабильно защищают самую требовательную к качеству питания нагрузку и подходят для большинства российских и импортных моделей газовых котлов.

Модели инверторных стабилизаторов «Штиль» для газового котла и их особенности

В официальном интернет-магазине российского производителя «Штиль» представлено более 50 моделей инверторных стабилизаторов, среди которых:

  • однофазные модели настенного исполнения с выходной мощностью 0,35-20 кВА;
  • однофазные модели напольного/стоечного исполнения с выходной мощностью 1-20 кВА;
  • модели конфигурации 3 в 1 с выходной мощностью 6-20 кВА, рассчитанные на защиту однофазной нагрузки в трехфазной сети;
  • трехфазные модели напольного/стоечного исполнения с выходной мощностью 6-20 кВА.

Среди перечисленных изделий с котлами и сопутствующим оборудованием в основном используются однофазные стабилизаторы IS350-IS3500 (выходной мощность 0,35-3,5 кВА). В нижеприведённой таблице описаны преимущества данных приборов, особо важные при работе с отопительным оборудованием.

Особенность Описание
Настенная установка Предназначены для крепления на ровной вертикальной поверхности и всего за несколько минут устанавливаются рядом с котлом. С их монтажом может справиться практически любой пользователь. Все необходимые крепёжные элементы входят в комплект поставки.
Компактный и прочный корпус Изделия представляют собой компактные устройства с прочным металлическим корпусом, который не занимает много места и может поместиться в самых ограниченных пространствах.
Простое подключение Защищаемое оборудование может подключаться к стабилизаторам через евророзетки или клеммные выводы (в зависимости от модели). Для соединения с сетью предусмотрен шнур с евровилкой (длина 1,5 м) или клеммное соединение.
Корректная работа с другими устройствами Устройства корректно функционируют в связке с генераторами, от которых часто работают газовые котлы в период отсутствия электроэнергии в сети.
Резервное питание Наличие функционала по обеспечению бесперебойной работы нагрузки при кратковременных пропаданиях напряжения в сети позволяет не прерывать электропитание котла, например, при переключении реле выбора фаз. Если же электричество пропадает на более чем 200 мс, то стабилизатор отключается и самостоятельно восстанавливает свою работу после появления напряжения в сети.
Выбор значения выходного напряжения Стабилизаторы IS350-IS2000 продаются в двух модификациях: с выходным напряжением 220 или 230 В (выбор конкретного значения осуществляется при заказе изделия). У моделей IS2500-IS3500 можно самостоятельно менять значение выходного напряжения, диапазон – 220-230 В.
Работа при повышенной температуре окружающей среды Изделия способны работать при внешней температуре около 40 С°.

Топ-5 моделей инверторных стабилизаторов «Штиль» для котла

Расскажем подробно об инверторных стабилизаторах IS350, IS550, IS1000, IS1500 и IS800, которые, согласно проведенным исследованиям, входят в топ-5 моделей для защиты газового котла и сопутствующего котлу оборудования. Именно эти устройства рекомендуются многими специалистами для защиты отопительного оборудования.

1. «Штиль» IS350 серии «ИнСтаб»

Инверторный стабилизатор напряжения IS350 картинка

  • Тип – инверторный (двойного преобразования)
  • Число фаз – однофазный
  • Мощность – 0,3 кВт
  • Диапазон входного напряжения – 90-310 В
  • Скорость стабилизации – 0 мс
  • Точность стабилизации – ±2%
  • Форма выходного напряжения – чистая синусоида
  • Подключение к сети – шнур с евровилкой (1,5 м)
  • Подключение нагрузки – евророзетка (1 шт.)
  • Цена – 7 390 ₽

IS350 – самый популярный стабилизатор среди пользователей. Имея небольшую выходную мощность, которая составляет 350 ВА/300 Вт, он отлично подходит для защиты электроники котла с потребляемой мощностью (100-200 Вт), используемого без какого-либо дополнительного оборудования.

Пользователи отмечают, что прибор весьма компактен (по форме он напоминает небольшую книгу) и достаточно просто размещается рядом с нагрузкой. У него удобная звуковая и светодиодная сигнализация, которая интуитивно понятна и не требует дополнительных пояснений.

Пользователи также положительно оценивают способность стабилизатора отображать нарушение фазировки (когда фаза его евровилки не совпадает с фазой сетевой розетки).

Прибор имеет конвекционную (безвентиляторную) систему охлаждения, благодаря которой он полностью бесшумен в работе.

2. «Штиль» IS550 серии «ИнСтаб»

Инверторный стабилизатор напряжения IS550 картинка

  • Тип – инверторный (двойного преобразования)
  • Число фаз – однофазный
  • Мощность – 0,4 кВт
  • Диапазон входного напряжения – 90-310 В
  • Скорость стабилизации – 0 мс
  • Точность стабилизации – ±2%
  • Форма выходного напряжения – чистая синусоида
  • Подключение к сети – шнур с евровилкой (1,5 м)
  • Подключение нагрузки – евророзетка (1 шт.)
  • Цена – 8 940 ₽

Стабилизатор напряжения IS550 с выходной мощностью 550 ВА/400 Вт, как правило, приобретают для работы с отопительной системой, суммарная потребляемая мощность которой составляет около 300 Вт. Состоять такая система может, например, из котла и одного циркуляционного насоса.

Покупатели данной модели отмечают такие же достоинства, как и у стабилизатора IS350, в частности компактность и бесшумную работу.

Для монтажа стабилизатора предусмотрен специальный трафарет, который входит в комплект поставки.

В целом многие пользователи считают, что стабилизатор положительно влияет на работу их отопительного оборудования, сохраняя срок его службы.

3. «Штиль» IS1000 серии «ИнСтаб»

Инверторный стабилизатор напряжения IS1000 картинка

  • Тип – инверторный (двойного преобразования)
  • Число фаз – однофазный
  • Мощность – 0,8 кВт
  • Диапазон входного напряжения – 90-310 В
  • Скорость стабилизации – 0 мс
  • Точность стабилизации – ±2%
  • Форма выходного напряжения – чистая синусоида
  • Подключение к сети – шнур с евровилкой (1,5 м)
  • Подключение нагрузки – евророзетка (1 шт.)
  • Цена – 14 540 ₽

Стабилизатор напряжения IS1000 мощностью 1000 ВА/ 800 Вт используется в основном для защиты группы отопительной техники, суммарная мощность которой составляет в среднем 650 Вт, например, котла и нескольких циркуляционных насосов или котла, насоса, газовых датчиков и электроклапанов.

По мнению пользователей, большая мощность устройства позволяет эффективно справляться с пусковыми токами циркуляционных насосов.

Кроме компактности, приятного дизайна, который гармонично вписывается в интерьер практически любого помещения, и бесшумной работы, пользователи отмечают удобный ЖК-дисплей, на котором легко отслеживается значение входного и выходного напряжения, а также уровень нагрузки.

Важно отметить, что IS1000 имеет встроенный электронный байпас.

4. «Штиль» IS1500 серии «ИнСтаб»

Инверторный стабилизатор напряжения IS1500 картинка

  • Тип – инверторный (двойного преобразования)
  • Число фаз – однофазный
  • Мощность – 1,125 кВт
  • Диапазон входного напряжения – 90-310 В
  • Скорость стабилизации – 0 мс
  • Точность стабилизации – ±2%
  • Форма выходного напряжения – чистая синусоида
  • Подключение к сети – шнур с евровилкой (1,5 м)
  • Подключение нагрузки – евророзетка (1 шт.)
  • Цена – 17 250 ₽

Стабилизатор напряжения IS1500 является самым мощным устройством, входящим в топ-5 моделей для котла. Его выходная мощность составляет 1500 ВА/ 1125 Вт, что позволяет использовать прибор для защиты большой группы отопительного оборудования, например, котла, нескольких циркуляционных насосов, датчиков газа и электроклапанов.

IS1500 отличается от предыдущей модели лишь мощностью и способом охлаждения. В нем установлена комбинированная (конвекционная/вентиляторная) система охлаждения, которая состоит из одного малошумного вентилятора, включающегося при достижении внутренней температуры 70° С.

Пользователи отмечают приятный современный дизайн модели, а также её легкость (3 кг) и работу по принципу – поставил и забыл про проблемы в сети.

5. «Штиль» IS800 серии «ИнСтаб»

Инверторный стабилизатор напряжения IS800 картинка

  • Тип – инверторный (двойного преобразования)
  • Число фаз – однофазный
  • Мощность – 0,6 кВт
  • Диапазон входного напряжения – 90-310 В
  • Скорость стабилизации – 0 мс
  • Точность стабилизации – ±2%
  • Форма выходного напряжения – чистая синусоида
  • Подключение к сети – шнур с евровилкой (1,5 м)
  • Подключение нагрузки – евророзетка (1 шт.)
  • Цена – 12 620 ₽

Стабилизатор напряжения IS800 мощностью до 800 ВА/ 600 Вт замыкает наш топ-5. Данная модель в основном используется для защиты котла и внешнего насоса, например, для теплого пола. Иногда пользователи дополнительно подключают к нему и другую маломощную нагрузку.

Покупатели отмечают его компактный корпус, а также абсолютно бесшумную работу. Современный минималистичный дизайн органично вписывается в интерьер помещений.

По мнению покупателей, после установки данной модели качество работы отопительного оборудования меняется в лучшую сторону. Котел больше не выдает ошибок.

Сравнительная таблица самых популярных моделей стабилизаторов «Штиль» для котла

Сравнить основные характеристики топ-5 инверторных стабилизаторов для котла можно по таблице ниже.

Модель Мощность, ВА/Вт Габариты ВхШхГ, мм Масса, кг Примеры нагрузки Цена, руб
IS350 350 / 300 223х155х80 2 Котел с небольшой потребляемой мощностью (100-200 Вт) 7390 ₽
IS550 550 / 400 245х155х82 Котел, электроклапан, датчик газового котла
Котел и циркуляционный насос
8940 ₽
IS800 800 / 600 300х187х78 3 Котел и внешний насос для теплого пола 12620 ₽
IS1000 1000 / 800 Котел и нескольких циркуляционных насосов
Котел, насос, газовые датчики и электроклапаны
14540 ₽
IS1500 1500 / 1125 Котел, нескольких циркуляционных насосов, датчики газа и электроклапаны 17250 ₽

Советы специалистов «Штиль» по подбору инверторного стабилизатора для котла

Перед покупкой стабилизатора для котла, требуется ответить на несколько важных вопросов, а именно:

Вопрос Пояснение
Какие проблемы случаются с качеством электропитания? Инверторные стабилизаторы могут защитить чувствительную электронику при значительных сетевых перепадах и даже обеспечить её бесперебойную работу при кратковременных пропаданиях сети. Однако, если в доме случаются периодические отключения электричества более чем на 0,2 с, то лучше установить источник бесперебойного питания.
Какая суммарная потребляемая мощность подключенных приборов? Стабилизатор напряжения должен иметь выходную мощность, которая превышает суммарную потребляемую мощность нагрузки в среднем на 20-30%. Это объясняется тем, что при просадках напряжения ниже 165 В происходит снижение мощности инверторного стабилизатора. Чтобы компенсировать такую потерю, требуется изначально заложить мощность большую, чем энергопотребление нагрузки.
Есть ли у нагрузки пусковые токи? У всех циркуляционных насосов, как и у прочего оборудования с электромоторами, присутствуют пусковые токи, которые при запуске приводят к росту потребляемой устройством мощности (в несколько раз по сравнению с номинальным режимом). В связи с этим при подсчете суммарной потребляемой мощности нагрузки важно учесть наличие у изделия пусковых токов и принять за величину его энергопотребления максимально возможное стартовое значение. Оно, как правило, указывается в паспорте на прибор. Отметим, что запас мощности, рассмотренный выше, потребуется предусмотреть дополнительно и в этом случае.
Где будет устанавливаться стабилизатор? Несмотря на то, что представленные в нашем рейтинге модели для котла имеют компактный корпус и выдерживают повышенную температуру, все же стоит заранее продумать, где они будут устанавливаться. Важно, чтобы прибор не перегревался и работал в штатном режиме. Для этого необходимо обеспечивать требуемую температуру внутри помещения и циркуляцию воздуха.

Где купить инверторный стабилизатор напряжения для котла?

Купить любой из стабилизаторов напряжения, представленных в данном рейтинге топ-5 моделей для котла, можно в нашем официальном интернет-магазине российского производителя «Штиль».

По моделям доступна следующая информация:

  • технические характеристики, основные возможности и сферы применения;
  • реальные отзывы пользователей о работе;
  • практические статьи по подбору и установке оборудования, подготовленные инженерами компании;
  • функционал сравнения параметров с другими моделями, оформленный в виде наглядной таблицы;
  • инструкции по эксплуатации и сертификаты соответствия техническим регламентам.

Купить оборудование могут не только физические лица, но и организации. Процесс оформления заказа занимает всего несколько минут. При этом можно выбрать удобный способ оплаты, транспортную компанию для доставки товаров практически в любой город России и даже оформить кредит через онлайн-сервис Сбербанка.

Для консультации по подбору техники можно обратиться к специалистам компании, которые оперативно отвечают на вопросы в онлайн-чате сайта.

Источник: www.shtyl.ru

Какой лучше выбрать стабилизатор напряжения для газового котла, разбираем все за и против

выбор стабилизатора для котла на газе

Автономное тепло

Непременным условием правильной эксплуатации европейских газовых котлов марок «Аристон», «Бакси», «Беретта» «Будерус», «Висман» – является поддержание стабильного напряжения, в пределах 210-230В, для чего потребуется приобретение стабилизатора.

Сервисный центр, обслуживающий отопительное оборудование по гарантии, обычно отказывает в бесплатном ремонте, если не обеспечить соблюдения этого условия. Поэтому важно разобраться, как выбрать стабилизатор напряжения для газового котла.

Нужен ли стабилизатор напряжения для котла на газе

Современные котлы отопления снабжены чувствительной автоматикой, являющейся «сердцем» котла. Блок управления регулирует работу горелки, интенсивность циркуляции теплоносителя, при необходимости меняет рабочий режим, считывая температуру в помещении, а также выполняет другие функции.

газовый котел с подключением через стабилизатор напряжения

Автоматика чувствительна к перепадам напряжения. При очередном «скачке» напряжения в сети, плата блока управления может попросту сгореть. После этого потребуется заменить весь блок управления. Ремонт, в зависимости от модели, обойдется в 30-50% от стоимости котла.

Производители энергозависимого отопительного оборудования рекомендуют подключить котел к электросети через стабилизатор. Без подключения электростабилизатора, компания, продающая отопительное оборудование, вправе отказать в проведении гарантийного обслуживания. По этой причине включать газовый котел без стабилизатора напряжения, даже для проверки работоспособности системы отопления, не рекомендуется.

Типы стабилизаторов для газовых котлов

Потребителю предлагается большой ассортимент стабилизаторов, использующих различный принцип работы и с разной степенью эффективности обеспечивающих безопасность автоматики котла. При выборе подходящего оборудования потребуется учитывать несколько важных аспектов:

  1. Стоимость.
  2. Быстродействие.
  3. Длительность эксплуатации.
  4. Диапазон входного и выходного напряжения.
  5. Принцип работы.

Симисторные (тиристорные) стабилизаторы

На сегодняшний день симисторные стабилизаторы считаются лучше остальных аналогов, благодаря следующим техническим характеристикам:

  • Быстродействие не более 10-20 мс., в зависимости от модели.
  • Точность выходного напряжения 1-2,5%.
  • Диапазон входного напряжения от 120 до 280 В.
  • Точность контроля входного выходного напряжения с максимальной погрешностью 0,5%.
  • Абсолютная бесшумность в работе.
  • Длительный срок эксплуатации.

Принцип работы симисторного оборудования основан на использовании коммутации трансформатора с помощью электронных ключей. В результате, обеспечивается быстрое срабатывание устройства на любые изменения во входном напряжении.

Единственным недостатком моделей является относительно высокая стоимость, по сравнению с аналогами. При желании можно подобрать тиристорный стабилизатор с оптимальным соотношением цены и качества.

Одной из основных функций ступенчатого стабилизатора является поддержание работы устройства при выходе из строя одного из симисторов. В случае межобмоточного замыкания, автоматика котла сохранит свою работоспособность.

Симисторный преобразователь подойдет для сетей с постоянными скачками и перепадами напряжения.

Релейные (электронные) стабилизаторы

Релейный (электронный) стабилизатор стоит дешевле, чем предыдущая модель. Его применение ограничено подключением к электрическим сетям с незначительными скачкообразными изменениями. Релейные устройства имеют следующие характеристики:

  • Быстродействие 100 мс.
  • Точность выходного напряжения 7,5%.
  • Диапазон 135-315 В.

В качестве преимуществ можно отметить, что электронный стабилизатор напряжения на 220В не искажает после преобразования сетевую синусоиду. Шум во время работы незначительный или полностью отсутствует. Используется микропроцессорное управление.

Недостатком релейных моделей является сравнительно небольшой срок службы и низкое качество. Чтобы увеличить длительность эксплуатации, сравнительно недавно стали выпускать гибридные станции с использованием защитных резисторов.

Сервоприводные (электромеханические) стабилизаторы

Электромеханические (сервоприводные) стабилизаторы работают с использованием специального ползунка, передвигающего щетки по контуру с помощью электродвигателя. Благодаря этому, поочередно переключаются витки вторичной обмотки.

Преимуществами данного типа преобразователей является:

  • Высокая точность и плавная регулировка выходного напряжения.
  • Способность выдерживать длительные предельные нагрузки и сохранять стабильность работы при перегрузках.
  • Низкая стоимость стабилизатора.

Популярность электромеханических станций ограничивает небольшой срок эксплуатации устройства – 1 год. После этого потребуется провести сервисное обслуживание и заменить износившиеся щетки, и другие механические части конструкции. Станция «шумит» во время работы, нагревается и может стать причиной пожара.

Стабилизаторы двойного преобразования

Инверторный стабилизатор является практически идеальным. Недостатки (помимо высокой стоимости) отсутствуют. Инверторное стабилизирующее устройство очень точно и быстро реагирует на скачкообразные явления в сети. Обеспечивает плавную регулировку выходного напряжения.

стабилизирующее устройство навесного типа для котла

Принцип работы основан на использовании двойного преобразования. Переменный ток трансформируют в постоянный. После этого происходит преобразование обратно в переменный ток, но уже со стабильной частотой. На выходе получается напряжение с устойчивой синусоидой, что благоприятно влияет на автоматику и процессор котла.

Во время подбора подходящей модели, необходимо принять во внимание следующие особенности стабилизатора двойного преобразования:

  • Отсутствие электромеханических помех.
  • Долговечность.
  • Рабочий диапазон входного напряжения 120-300 В.
  • Быстродействие – прибор без задержек реагирует на любой всплеск или падение напряжения и выравнивает его.
  • Дороговизна – стоимость устройства от 15 до 60 тыс. руб. Некоторые хозяева газовых котлов принимают решение, о том, что целесообразнее будет приобрести ИБП, чем покупать стабилизатор.
  • Низкий КПД – составляет всего 90%, что по сравнению с остальными моделями достаточно мало.

Стабилизаторы с ШИМ

Принцип работы стабилизатора с широтно-импульсной модуляцией основан на применении специального генератора импульсов. Параметры волн напряжения постоянно меняются, в зависимости от разницы между входным и выходным напряжением. В результате обеспечивается стабильность частоты тока на выходе.

Главным преимуществом ШИМ станции считается возможность полной синхронизации с потребляющей электричество техникой. ШИМ стабилизатор напряжения, применяемый для газовых котлов, выполняет защитные функции, а также создает условия для максимальной работоспособности процессора. Данный тип преобразователя наиболее востребован в условиях подключения котла к электросети с низким напряжением.

Феррорезонансные стабилизаторы

Феррорезонансные модули используют принцип насыщения магнитных трансформаторных сердечников. В начале 60-х годов прошлого века, устройства устанавливались для стабилизации работы бытовой техники.

Феррорезонансный стабилизатор напряжения для работы с газовым котлом в бытовых целях практически не используется. Станции ставят в котельные большой мощности.

В качестве преимуществ преобразователей можно выделить:

  • Высокая точность выходного напряжения, погрешность не более 1-3%.
  • Скорость реагирования.

В качестве недостатков: высокая стоимость устройства. За стоимость феррорезонансного стабилизатора можно приобрести ИБП с равными показателями мощности.

Сколько фаз должно быть у стабилизатора

Выбор одно- или трехфазного стабилизатора напряжения для газового котла, в первую очередь зависит от параметров электрической проводки, подведенной к жилому дому. Если питание сети однофазное, потребуется соответствующий преобразователь.

При трехфазной электросети потребуется поставить либо один стабилизатор, предназначенный для подключения трех фаз, либо три однофазных, что обеспечит более стабильное выходное напряжение.

Однофазные стабилизаторы

Однофазные стабилизаторы в основном используются в бытовых целях. Устанавливаются в квартирах и частных домах. Допускается подключение к электросети с номинальным напряжением в 220 В. Бытовые приборы предназначены для выпрямления полной максимальной мощности до 135 кВа.

Допускается использование однофазных преобразователей и в промышленных целях. В таком случае на трехфазную сеть потребуется одновременное подключение сразу трех выпрямителей. Такое решение может быть оправданным, если учесть, что однофазные устройства выдают ток с более устойчивой частотой и синусоидой.

Трехфазные стабилизаторы

Трехфазные стабилизаторы в основном используют в промышленных целях. Допускается подключение выпрямителя к котлам с большой производственной мощностью. Условия эксплуатации рекомендуют применение трехфазных модулей для электросети с номинальной мощностью 380 и 400 В.

Подключить трехфазное устройство можно и в бытовых целях, при условии, что к частному дому подведена сеть с напряжением в 380В. Но в целом, для газового котла небольшой мощности, необходимость в установке трехфазной модели отсутствует.

Какой стабилизатор нужен для газового котла

Для газового котла лучше стабилизатор напряжения, соответствующий нескольким основным критериям:

  • Время отклика – этот параметр указывается в технической документации и измеряется в мс (миллисекундах). Чем меньше коэффициент, тем лучше это для автоматики котла. По сути, время отклика означает то, за какой промежуток, стабилизатор, при очередном скачке, сможет откорректировать напряжение.
  • Диапазон напряжения на входе – параметр, указывающий границы, в пределах которых выпрямитель сможет работать. По достижении предельных значений, прибор попросту отключит газовый котел. Частые отключения в период отопления могут привести к размерзанию труб. Поэтому, лучший стабилизатор напряжения для газового котла, должен иметь разбежку, в приблизительно 140-260 В.
  • Уровни коррекции – от этого коэффициента зависит точность поддержания и стабильность напряжения на выходе. Чем больше уровней коррекции имеет прибор, тем лучше он справляется с поставленными задачами.
  • Диапазон рабочих температур – требованием к стабилизатору является сохранение работоспособности при температуре окружающей среды от +5 до +40°С. Для промышленных устройств предусмотрено наличие специального кожуха, делающего возможным эксплуатацию даже при минусовых значениях.

Еще одним важным критерием является тип установки. Для газовых котлов в основном используются навесные модели, имеющие небольшой вес. Напольные (полочные) устройства предназначены для трехфазных котлов большой мощности. Оптимальным решением будет приобрести модуль с универсальными креплениями.

Если учесть все вышеуказанные требования, становится очевидным, для газового котла нужен электронный или релейный, или как вариант инверторный тип стабилизатора. Только такие модели могут полностью справиться с нагрузкой и скачками напряжения в сети, а также обеспечить работоспособность автоматики.

конденсационный котел запитанный через стабилизатор электросети

Как рассчитать мощность стабилизатора напряжения

Необходимая минимальная мощность стабилизатора на 220В рассчитывается следующим образом:

  • Необходимо узнать электрическую мощность автоматики котла и циркуляционного насоса. Коэффициент приводится в технической документации.
  • Получить суммарную мощность всех подключаемых к станции точек электропотребления.
  • Умножить полученную сумму на 1,3 – это позволит учесть пусковой ток. При включении циркуляционного насоса, фактическое потребление электричества может возрасти в три раза.

Как показывает практика, правильно самостоятельно рассчитать фактическую мощность, потребителю удается достаточно редко. Поэтому, с вопросом, как рассчитать электрическую мощность стабилизатора напряжения для подключения газового котла, можно обратиться к консультанту при приобретении станции, либо воспользоваться специальным онлайн калькулятором.

Как правильно подключить стабилизатор к газовому котлу

Существуют правила установки стабилизатора, выполнение которых необходимо для обеспечения длительной и безопасной эксплуатации устройства. Подробные требования описаны в технической документации.

Основные правила следующие:

  • Стабилизатор напряжения должен располагаться в сухом месте. Категорически запрещается монтаж устройства в комнатах с повышенной сыростью: гаражах, ванных комнатах и т.д.
  • Модуль нельзя располагать в непосредственной близости от горючих и легковоспламеняющихся веществ.
  • Обязателен свободный доступ свежего воздуха к корпусу устройства. По этой причине устанавливать модуль в шкаф запрещается.

Подключение к электросети осуществляется через обычную бытовую розетку с заземлением. Бытовые настенные стабилизаторы напряжения для газовых отопительных котлов крепят в непосредственной близости от отопительного оборудования. Подключение к котлу выполняется через специальную розетку на корпусе.

схема подключения стабилизатора от щитка к котлу

Какой фирмы лучше купить стабилизатор для котла на газе

Отзывы покупателей показывают, что наибольшего доверия заслуживает оборудование российских производителей. Модули, предлагаемые на рынке, имеют длительный срок эксплуатации и хорошие показатели производительности. Обратить внимание стоит и на европейские модели. Лучше воздержаться от приобретения техники, сделанной в Китае.

Рейтинг стабилизаторов возглавляют следующие марки:

При выборе стабилизатора для газового котла, следует руководствоваться не столько моделью оборудования, сколько указанными в технической документации параметрами.

Ответы на часто задаваемые вопросы

Как показывает статистика обращений потребителей в сервисные и консультационные центры обслуживания стабилизаторов, а также, переписка на различных строительных форумах, большинство волнуют одни и те же вопросы, связанные с эксплуатацией и работой выпрямителей. Ниже приводятся наиболее типичные из них.

Через что лучше подключить газовый котел к сети, стабилизатор или сетевой фильтр

котел подключенный через стабилизатор

Сетевой фильтр предназначен для предотвращения попадания высокочастотных помех на блок питания электронного устройства. При скачках напряжения фильтр не сможет спасти автоматику котла. Плата попросту сгорит.

От стабилизатора требуется точность, а также стабильность напряжения на выходе. Само устройство выпрямителя направлено на нивелирование скачкообразных явлений в сети. Поэтому сетевой фильтр не сможет заменить стабилизатор.

При низком напряжении, сетевой фильтр абсолютно беспомощен. В таком случае можно использовать исключительно накопительные стабилизаторы.

Почему щелкает стабилизатор, когда включен газовый котел

Существует несколько вариантов ответов на данный вопрос:

  • Пороги срабатывания стабилизатора – у каждого устройства есть диапазон напряжений, при котором он будет работать. Неправильный подбор модуля приводит к тому, что при выходе за предельные границы, внутри корпуса начинают раздаваться щелчки, после чего устройство отключается на несколько секунд. В течение ночи ситуация может повторяться 6-8 раз. Устранить неисправность можно, только поменяв старый стабилизатор на новый, но уже с необходимым порогом срабатывания.
  • Некачественная пайка – еще одна распространенная проблема «бюджетных версий», это использование так называемой холодной пайки, при фиксации и соединении контактов внутри корпуса. Во время сборки нагреваемые поверхности не доводят до необходимой температуры. Об этом свидетельствует серый цвет припоя. Со временем, на этом месте образуется кольцевая трещина, что и приводит к появлению неприятных звуков: щелчков и свиста.
  • Принцип работы – щелчки могут быть слышны при переключении мощности механических устройств.

Можно ли применять обычный стабилизатор для газового котла

Недорогой стабилизатор механического действия не может обеспечить безопасность автоматики котла по нескольким причинам:

  • Погрешность выходного напряжения – процессор газового котла с электронным управлением, работает с использованием определенной частоты. Скачки напряжения могут вывести процессор из строя. Дешевые модули обычно не могут обеспечить достаточную защиту по причине высокой погрешности выходного напряжения.
  • Отсутствие гальванической развязки – в обычных моделях этот узел отсутствует, что влияет на точность настроек и воздействие любых электромеханических помех на работу стабилизатора.

Как показывает практика, на приобретении оборудования, предназначенного для защиты блока управления газового котла, не стоит экономить.

Обычный стабилизатор не может обеспечить достаточную защиту от скачков напряжения. А при отсутствии соблюдения условий эксплуатации, при обращении в сервисный центр могут отказать в обслуживании по гарантии. Установка качественного стабилизатора защитит автоматику котла от выхода из строя и позволит получить бесплатное сервисное обслуживание, если возникнет такая необходимость.

Источник: avtonomnoeteplo.ru

Рейтинг стабилизаторов напряжения для газового котла

Чтобы понять, какой стабилизатор напряжения выбрать для газового котла, необходимо узнать его технические характеристики. Для лучшего выбора желательно сравнить данные нескольких моделей, их мощность и вид напряжения, в котором они работают. Имея под рукой пошаговую инструкцию по подбору, нетрудно подобрать устройство под каждую конкретную модель котла в соответствии с существующим напряжением сети.

Инверторный тип устройства

Что такое стабилизатор напряжения и зачем он нужен

Он предназначен для выравнивания и стабилизации напряжения, подаваемого на электрическую часть потребителя. Фактически, это делитель напряжения со встроенным регулятором сопротивления. Принимая на свой вход нестабильное и скачкообразное напряжение из общей сети, с выхода он выдает исправленное и стабильное.

На вопрос, нужен ли стабилизатор напряжения для газового котла, каждый владелец должен ответить сам. Однозначно ответ можно дать, только зная качество электрических сетей в месте установки котла. Если в районе существуют стабильные электросети, рядом нет крупных и мощных потребителей электричества (магазины, рестораны, общественные заведения), то особой нужды в нем нет. Вместо него вполне подойдет обычный сетевой фильтр.

В тех местах, где электрические провода имеют сильное провисание, размещены на старых, неустойчивых столбах, либо там, где сетевые подстанции давно не менялись, а нагрузка на них максимальная – он однозначно нужен.

Установленный прибор вместе с котлом

Типы стабилизаторов напряжения для газовых котлов

Понимание того, какой стабилизатор нужен для газового котла, должно учитывать главное требование к преобразователям, работающим с такими котлами, – скорость срабатывания. Существует 4 типа стабилизаторов:

  • Электромеханические. В состав такого устройства входит автотрансформатор. У этого преобразователя начало первичной обмотки соединено с началом вторичной, и на это соединение подается одна из фаз общей сети.

Важно! Электромеханический стабилизатор нельзя размещать в одной комнате с газовым котлом. При движении токосъемной щетки по обмотке может образоваться искра или даже электродуга. Поэтому в этом случае лучше не использовать такой тип устройства или размещать его в отдельном, изолированном от котла, помещении.

  • Инверторные. Такие конструкции часто называют стабилизаторами с двойным преобразованием. У них отсутствует трансформатор. Выпрямляет и стабилизирует напряжение специальная схема, а полупроводниковый прибор – инвертор, снова преобразовывает его в переменное.

Устройство инверторного типа

  • Тиристорные или электронные. В них параметры электричества тоже регулируют полупроводниковые приборы, только здесь это тиристоры или симисторы. Благодаря этим приборам его скорость срабатывания самая высокая из всех типов. Электронные преобразователи – самые бесшумные, безотказные и не требующие особых условий при эксплуатации
  • Релейные. Как и электромеханические, эти устройства относятся к трансформаторным типам. В отличие от ЭМС, в этих моделях для переключения отводов обмоток используются реле. Отсутствие движущейся токосъемной щетки повышает надежность устройства, отсутствие открытых контактов повышает пожаробезопасность. Наличие нескольких реле в составе преобразователя увеличивает его геометрические размеры, этим ограничивается количество ступеней регулировки, снижается точность регулируемых настроек.

Устройство релейного типа

Условия эксплуатации стабилизатора для газового котла

Все типы стабилизаторов хорошо работают в нормальных условиях и не требуют к себе особого внимания. Исключение составляют лишь электромеханические устройства. Необходимо учитывать, что:

  • они чувствительны к запыленности помещения;
  • требуют периодического осмотра токосъемной щетки;
  • им необходима хорошая вентиляция;
  • при эксплуатации с газовым котлом они должны находиться в отдельном помещении.

Всем остальным типам, даже имеющим в своем составе автотрансформатор, особых условий не требуется. Для надежной и длительной работы любого стабилизатора нельзя допускать:

  • Долгого превышения (свыше 10 минут) паспортной мощности устройства.
  • Размещения в сыром или влажном помещении.
  • Воздействия агрессивных химических веществ.
  • Размещение в холодном или жарком месте.
  • Установки в невентилируемых помещениях.

Преобразователям любого типа не обязательно создавать сложную вентиляционную систему, достаточно простого проветривания для создания прохлады в комнате.

Тиристорный прибор

Выбор стабилизатора напряжения для газового котла

Основной критерий выбора преобразователя для отопления – паспорт котла или его установленная электрическая мощность. Любая колонка отопления, вне зависимости от того, какое топливо она расходует, не является мощным потребителем электроэнергии, исключение – электрокотел. При решении вопроса о том, как подобрать стабилизатор напряжения для газового котла, следует учесть, что к тратам на электроэнергию на автоматику, добавится расход на авторозжиг. В обоих случаях, суммарная мощность составит не более 300 Вт, для оборудования тепловой мощностью до 35 КВт.

Пример включения стабилизатора в схему отопления

Если планируется установка стабилизатора для котла, возможно, следует рассмотреть подключение к нему циркуляционного насоса, если он не входит в схему котла и установлен отдельно. Потребляет он не более 60 Вт, зато срок его службы увеличится. При выборе прибора для любого котла нужно помнить, что, помимо деления на типы по автоматике регулировки, существует деление устройств по виду питающей сети: однофазные (220 В) и трехфазные (380 В).

Как выбрать стабилизатор напряжения для газового котла – подробная инструкция

Чтобы лучше разобраться в методике подбора стабилизатора, перед выбором необходимо узнать:

  • Верхнюю и нижнюю границы напряжения. Даже имея знания в сфере электричества, определить этот параметр сложно: нужны данные мониторинга электросети за несколько лет, а также специальное оборудование. Лучше пригласить специалиста из местной электроснабжающей организации.

Показатели потребляемой мощности котла и насоса

  • Энергопотребление отопительного оборудования. Необходимо учесть все устройства, которые будут подключены к стабилизатору. У каждого из них есть паспорт, в котором указана электрическая мощность прибора. Данные всех подключаемых приборов нужно суммировать и добавить 10-15% от суммы для защиты от непредвиденных обстоятельств.
  • Параметры местной сети. По типу сети (одно- или трехфазная) подбирается и стабилизатор.
  • Качество регулирования. Этот параметр определяет допустимые границы напряжения сети, в которых будет работать стабилизатор. Они также указываются в паспортах устройств. Например: 220±10%.
  • Вид установки – могут быть напольного и настенного исполнения.
  • Срок эксплуатации и наличие гарантии от изготовителя. Преобразователи необходимо выбирать от известных производителей со сроком гарантии не менее 5-10 лет.

В остальном выбор стабилизатора основывается на субъективном мнении будущего владельца.

Пошаговая схема выбора устройства

Какой нужен стабилизатор напряжения для газового котла конкретной марки

Котел «Навьен» мощностью 24 КВт – двухконтурный настенный газовый котел. Тип электрической сети – однофазная, 220 В, 50 Гц. Паспортное потребление электроэнергии – 150 Вт. Если в системе отопления и ГВС отапливаемого дома больше нет никаких устройств, расходующих электричество, то мощность стабилизатора, подключаемого к этому котлу, составит 200 Вт.

Лучший выбор для этого котла – стабилизатор марки SVEN, модель VR-L600. Это релейный тип устройства, диапазон входного напряжения – 184-285В, с регулировкой выходного – 216-240В.

«Вайлант» мощностью 36,5 КВт – мощный настенный двухконтурный газовый котел. Лучший вариант – устройство марки Teplocom, модель ST400.

Устройство Teplocom ST400

Калькулятор расчета необходимой мощности стабилизатора

Выбору подходящего устройства должен предшествовать расчет суммарной мощности всех потребителей системы отопления.

Упрощенная, но рабочая формула расчета выглядит так: Р(сумм) = Р(стаб.) = Ркотла + (Р (доп.устр.) х (п)) х 1,3, где:

  • Р (сумм.) – суммарная электрическая мощность потребителей;
  • Р (стаб.) – паспортная мощность стабилизатора;
  • Р (котла) – потребляемая электрическая мощность котла;
  • Р (доп.устр.) – дополнительные устройства;
  • п – количество дополнительных устройств;
  • 1,3 – 30% запас на непредвиденные обстоятельства.

Для примера можно рассчитать преобразователь для котла «Вайлант»:

Р(сумм.) = Р(стаб.) = Ркотла + Р(доп.устр.) х (п) х 1,3 = 175 + (0 х 0) х 1,3 = 227,5 Вт. Отсюда видно, что стабилизатор мощностью 200 Вт для него не подойдет.

Модель устройства

Лучшие однофазные стабилизаторы для газового котла

Чтобы понять, как выбрать стабилизатор напряжения для газового котла, подключенного к однофазной сети, можно рассмотреть модели преобразователей, рассчитанных на такое же напряжение.

Бастион Teplocom ST-888

Релейный стабилизатор для работы с любыми типами котлов и отопления. Предназначен для однофазных сетей. Характеристики модели:

  • мощность полная – 888 Вт;
  • ток максимальный – до 4 А;
  • напряжение входа – 165-260 В;
  • время срабатывания – 20 мс;
  • напряжение выхода регулируемое – 170-240 В.

Имеет чистую синусоиду на выходе и обладает 4 видами защиты.

Энергия АРС-500

Однофазный релейный для фазозависимых котлов, имеющий 4 ступени регулирования. Основные характеристики:

  • мощность активная – 350-500 Вт;
  • ток максимальный – до 2,3 А;
  • напряжение входа – 120-276 В;
  • время срабатывания – 10 мс;
  • напряжение выхода – 220В ± 4%.

Выдает на выход чистую синусоиду, имеет непрерывный режим работы.

Лучшие трехфазные стабилизаторы для газового котла

Это мощные, крупногабаритные устройства, рассчитанные на большую выходную мощность.

Ресанта АСН-90003-ЭМ

Электромеханический трехфазный напольный стабилизатор большой мощности:

  • мощность полная – 9 КВт;
  • напряжение входа – 140-260 В;
  • точность стабилизации – 2 %;
  • скорость стабилизации – 10 Вс;
  • напряжение выхода – 216-224 В.

Преобразователь защищен от короткого замыкания, от перегрева, от повышенного напряжения.

Энергия Hybrid СНВТ-60003

Основное отличие этой модели – гибридность. Грубую регулировку проводит электромеханика (сервопривод), более точные показатели создает релейный блок. Основные показатели:

  • мощность полная – 6 КВт;
  • напряжение входа – 144-256 В;
  • точность стабилизации – 3 %;
  • скорость стабилизации – 20 Вс;
  • напряжение выхода – 213-227 В.

Устройство имеет защиту от короткого замыкания, от перегрева, от помех и повышенного напряжения.

Энергия Гибрид 60003

Топ-4 лучших инверторных стабилизаторов напряжения для газовых котлов

Инверторные преобразователи являются самыми бесшумными, надежными и современными.

BAXI Energy 400 (0, 35 КВт – мощность)

Однофазный инверторный стабилизатор, специально разработанный для котельного оборудования. Заявленные характеристики:

  • мощность полная – 400 В А;
  • напряжение входа – 110-290 В;
  • точность стабилизации – 2 %;
  • напряжение выхода – 216-224 В.

Прибор выдает на выходе идеальную синусоиду при любых скачках входного напряжения.

Штиль IS1500 (1,125 кВт – мощность)

Однофазный инверторный настенный с двойным преобразованием. Краткие характеристики:

  • мощность полная – 1,5 КВ А;
  • напряжение входа – 110-290 В;
  • точность стабилизации – 2 %;
  • напряжение выхода – 216-224 В;
  • высокий КПД – 97%.

Источник: akvahit.ru

Рейтинг
( Пока оценок нет )
Загрузка ...
