В современных системах автономного водоснабжения и отопления устанавливают пневматические гидробаки, основное назначение которых — увеличение ресурса работы оборудования. Однако, гидравлические баки не относятся к категории «поставил и забыл» – их необходимо периодически проверять и проводить техническое обслуживание согласно инструкции по эксплуатации.
Виды расширительных баков
Гидробаки в зависимости от области применения подразделяют на два вида:
- Расширительные баки устанавливают в замкнутых системах отопления и ГВС для компенсации теплового расширения жидкости и для защиты циркуляционного насоса от гидроударов.
- Гидроаккумуляторы предназначены для поддержания необходимого давления в автономной системе водообеспечения, смягчения гидроудара при включении/отключении водяного насоса и создания небольшого запаса воды на случай непредвиденных ситуаций.

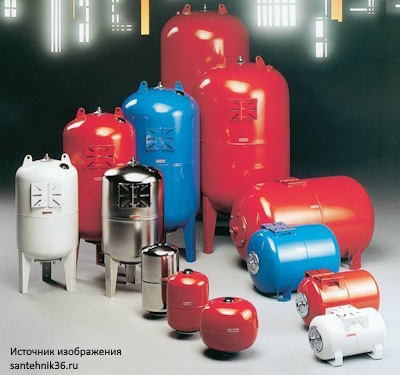

Важно! Условная цветовая маркировка голубой – гидроаккумуляторы, красный/оранжевый – расширительные баки для отопления, белый/серый – для систем горячего водоснабжения) не всегда соответствует истинному назначению гидробаков производители окрашивают свою продукцию согласно техническому регламенту компании. Точная информация о виде бака, рабочем и максимальном давлении, температуре находится на шильдике или в паспорте устройства.
Гидравлический пневмобак – это металлический цилиндрический резервуар, внутри которого установлена эластичная мембрана, разделяющая объем бака на две камеры: одна предназначена для воды, другая для сжатого воздуха. В верхнюю часть бака вмонтирован ниппель (воздушный клапан) для накачивания воздуха, в нижней имеется фланец-патрубок с резьбовым соединением для подключения к трубопроводной системе.
Форма мембраны определяет тип гидробака:
- В мембранном баке эластичная пластина-диафрагма жестко фиксируется к стенкам по периметру бака, разделяя его объем на две равные части. Жидкость поступает непосредственно в полость бака. Такая мембрана используется только в расширительных баках, где не имеет значения качество воды.
- В баллонном баке мембрана представляет собой резиновую емкость грушевидной или сферической формы, которая наполняется водой, воздух заполняет свободное пространство бака. Баллонная мембрана прикрепляется к баку посредством фланца и при необходимости может быть заменена. Такой тип мембраны используется в гидроаккумуляторах, так как вода, не контактируя с металлом, остается пригодной для питья.
Гидроаккумуляторы имеют различия в способе установки:
- вертикальные оптимальны для установки в бойлерной или кухне, так как вытянутые вверх устройства (даже большого объема) занимают небольшую площадь и позволяют разместить рядом бытовые приборы;
- горизонтальные (с площадкой для поверхностного насоса), как правило, требуют больше места – их размещают в подсобных помещениях дома (в подвале, на цокольном этаже), в кессоне, при необходимости закрепляют на стене.
Конструктивно баки вертикального и горизонтального исполнения не отличаются, за исключением одной детали: лишний воздух, который скапливается в процессе эксплуатации водопровода, в вертикальных гидроаккумуляторах удаляется через воздушный клапан в верхней части бака. В горизонтальных аквааккумуляторах для периодического устранения завоздушивания необходимо дополнительно монтировать спускное устройство из шарового крана и сливной трубки.
Функции гидробаков
Основная функция гидравлических баков – поддержание стабильного давления в трубопроводной системе. При повышении давления воды в системе некоторое количество жидкости перемещается в одну из камер гидробака за счет высокой эластичности мембраны еще больше сжимая воздух во второй камере. При снижении давления в трубах вода под воздействием сжатого воздуха возвращается обратно в трубопровод.
Расширительные баки предназначены для систем отопления и горячего водоснабжения – в замкнутой системе излишек воды, увеличившей объем при нагреве, поступает в расширительный бачок, при остывании вода возвращается обратно. Перемещение лишнего количества теплоносителя поддерживает стабильное внутреннее давление в системе, помогает уберечь котел и отопительные приборы от повреждений из-за гидроудара.
Гидроаккумуляторы устанавливают в автономных системах водообеспечения – накопленная в мембране гидробака вода выталкивается сжатым воздухом и подается в водопровод при кратковременных открытиях крана. Насос для подачи воды в систему включается только тогда, когда давление в трубах снижается до минимального расчетного уровня. После окончания водоразбора насос продолжает некоторое время работать, пока в мембране гидробака не накопится максимальный водяной запас. Это помогает избежать частого кратковременного включения/отключения насоса с сопутствующими гидроударами и увеличивает срок службы водяного оборудования.
Этапы проверки
Ввод в эксплуатация гидравлического бака проводится в два этапа:
- На предварительном проверяют давление воздуха в сухом (сразу после удаления заводской упаковки) гидробаке, подключая манометр к воздушному ниппелю – номинальное давление в воздушной камере должно быть 1,5–2 атмосферы (точное значение указано в паспорте изделия).
Справка. Одна атмосфера примерно равна одному бару МПа, 1х
Подписавшись, Вы будете оперативно получать новости Электротехнической отрасли, кабельных заводов, наличие на складе, спецпредложения.
Как контролируется исправность гидроаккумулятора в РДЭ-М?
В электронном реле давления РДЭ-М есть два параметра – емкость установленного гидроаккумулятора и время наполнения гидроаккумулятора.
Зная емкость гидроаккумулятора и значение давления включения и выключения насоса, можно рассчитать полезный запас воды в гидроаккумуляторе. Необходимым условием точных расчетов является правильная установка начального давления воздуха в гидроаккумуляторе.
Если предположить, что насос подобран правильно, об исправности гидроаккумулятора или его внутреннем давлении можно судить по времени заполнения гидроаккумулятора (время роста давления от уровня включения до уровня выключения). В случае превышения такого времени, значения установленного в параметре “t-Г“ на дисплей выводится обозначение «Г-Е», которое сигнализирует о проблемах с гидроаккумулятором.
Так как на практике невозможно с достаточной степенью уверенности гарантировать безошибочный подбор насоса, емкость гидроаккумулятора и установку начального давления в гидроаккумуляторе, предусмотрена ручная настройка времени наполнения гидроаккумулятора.
Приведем пример расчета установки времени наполнения гидроаккумулятора в системе водоснабжения. Исходные данные: скважинный насос мощностью 900 Вт, гидроаккумулятор емкостью 24 литра, давление включения и выключения насоса установлено на уровне 1.4 бар и 2.8 бар соответственно.
В этом случае запас воды в гидроаккумуляторе равен примерно 8 литрам. Производительность насоса в зависимости от зеркала воды лежит в пределах 15–40 литров в минуту. Тогда время наполнения гидроаккумулятора при полном отсутствии водоразбора составит от 32 до 12 секунд (чем меньше производительность, тем больше времени потребуется).
Если же гидроаккумулятор неисправен (порвалась мембрана или уменьшилось начальное давление), время набора давления от включения до выключения насоса может упасть в 2–3 раза, а при порванной мембране и вовсе уменьшиться до 2–3 секунд.
Применительно к указанному примеру вывод следующий. При заданном значении времени наполнения гидроаккумулятора в диапазоне 10 секунд (“t-Г↔010“) мы получим от РДЭ-М информацию о состоянии гидроаккумулятора. Более точно миниамльное время наполнения гидроаккумулятора можно установить после реального замера времени набора давления в системе от уровня включения насоса до уровня выключения при полном отсутствии водоразбора.
Гидроаккумулятор не держит давление: что делать?
Гидроаккумулятор не держит давление: причины, что делать?
Гидроаккумулятор в системе водоснабжения используется для того, чтобы «разгрузить» насосное оборудование и сделать определённый запас воды с учётом объёма бачка. Это очень удобно, ведь насосу не придётся каждый раз включаться для того, чтобы вы помыли руки или набрали стакан воды.
Следовательно, ресурс работы насоса увеличивается, а расход электроэнергии уменьшается. И всё бы ничего, но вот только гидроаккумуляторы эти не вечные и с ними зачастую происходят различного рода проблемы. Например, очень часто гидроаккумулятор не набирает воду, а простыми словами, он не держит давление.
Причин этому бывает несколько: либо гидроаккумулятор подключён в систему водоснабжения неправильно, либо порвалась мембрана внутри, либо упало давление. Всё дело в том, что гидроаккумулятор с завода поступает с накачанным давлением внутри, но оно может упасть по разным причинам.
О том, что делать, если гидроаккумулятор не держит давление и как быть в данном случае, читайте в данной статье строительного журнала https://samastroyka.ru.
Что такое гидроаккумулятор, зачем он нужен, принцип работы
Гидроаккумулятор – это устройство для накопления и хранения воды, которое используется в системах водоснабжения. Он представляет собой металлический бак, внутри которого находится резиновая мембрана, разделяющая его на две камеры: рабочую и воздушную.
Что такое гидроаккумулятор, зачем он нужен, принцип работы
Рабочая камера заполняется водой, а воздушная — воздухом под давлением. Когда давление в рабочей камере падает ниже заданного уровня, вода начинает поступать из воздушной камеры через обратный клапан в рабочую камеру, тем самым восполняя недостаток воды в системе.
Что такое гидроаккумулятор, зачем он нужен, принцип работы
Гидроаккумулятор используется для сглаживания колебаний давления в системе водоснабжения, что позволяет уменьшить нагрузку на насос и увеличить его срок службы. Кроме того, он может использоваться для компенсации падения давления при использовании воды в нескольких точках водоразбора.
Гидроаккумулятор не держит давление: причины, что делать?
Если гидроаккумулятор не набирает давление, то причины этого могут крыться в следующем:
- Неправильно выбран объем бака. Если объем бака недостаточен для хранения необходимого количества воды, то давление в системе будет падать быстрее, чем бак будет наполняться;
- Неисправность мембраны. Если мембрана повреждена или изношена, то она может пропускать воду, что приведёт к снижению давления в системе;
- Низкое качество материалов. Если бак или мембрана сделаны из некачественных материалов, то они могут быстро выйти из строя и привести к потере давления;
- Проблемы с насосом. Если насос не может создать необходимое давление, то гидроаккумулятор не сможет его компенсировать;
- гидроаккумулятор может быть смонтирован неправильно.
Чтобы решить проблему, необходимо проверить все возможные причины и устранить их. Если проблема не исчезает, то стоит обратиться к специалисту для диагностики и ремонта гидроаккумулятора.
Гидроаккумулятор не держит давление: причины, что делать?
При самостоятельном ремонте, в первую очередь необходимо проверить уровень давления воздуха в гидроаккумуляторе. Для этого потребуется насос с манометром, который подключается к гидроаккумулятору. Давление должно быть в пределах 1,5 атм. Если давление в гидроаккумуляторе ниже, то следует подкачать воздух. В таком случае гидроаккумулятор начнёт работать правильно.
Важно. На шильдике к гидроаккумулятору указывается рабочее давление. Поэтому узнать данную информацию можно прямо оттуда.
Гидроаккумулятор не держит давление: причины, что делать?
Также рекомендуется проверить правильность схемы подключения гидроаккумулятора, а саму мембрану на целостность. Если после того, как был накачан воздух, давление упало, то всё это говорит о том, что порвалась мембрана. В таком случае придётся заменить мембрану в гидроаккумуляторе, приобретя аналогичную по размеру.
Как выбрать гидроаккумулятор
При выборе гидроаккумулятора необходимо учитывать следующие параметры:
- Объем бака — он должен быть достаточным для обеспечения необходимого количества воды в системе водоснабжения;
- Рабочее давление — оно должно соответствовать давлению, которое создаёт насос;
- Материал изготовления бака — он должен быть прочным и устойчивым к коррозии;
- Размер мембраны — он должен соответствовать объёму бака и давлению в системе;
- Наличие обратного клапана — он предотвращает обратный ход воды из бака;
- Цена — она должна соответствовать качеству и функциональности устройства.
Также перед покупкой гидроаккумулятора рекомендуется проконсультироваться со специалистом, который поможет выбрать оптимальный вариант для конкретной системы водоснабжения. Кроме того, вы можете задавать свои вопросы в комментариях к данной статье, что также позволит вам получить ответы на вопросы о работе гидроаккумулятора.
