Какую систему отопления лучше выбрать для двухэтажного дома? Способов заполучить энергию для отопления своих жилищ люди изобрели великое множество. На...

Какую систему отопления лучше выбрать для двухэтажного дома?

Способов заполучить энергию для отопления своих жилищ люди изобрели великое множество. На смену дровяной печи и камину пришли газовые котлы, солнечные батареи, ветрогенераторы, тепловые насосы и т. п. Однако просто добыть тепло недостаточно, его нужно использовать с максимальной эффективностью. Во многом эффективное расходование драгоценного ресурса зависит от того, насколько правильно выбрана система отопления двухэтажного дома.

Вода, воздух и электроэнергия

У владельца современного частного дома достаточно большой выбор вариантов организации отопления. Основными считаются воздушное, электрическое и водяное отопление.

Вариант #1 — обогрев с помощью воздушных потоков

Систему воздушного отопления необходимо предусмотреть еще на стадии составления проекта отопления двухэтажного дома, поскольку смонтировать ее в уже готовом строении крайне затруднительно. Воздушное отопление представляет собой систему воздуховодов, в которую нагнетается горячий воздух, поступающий из теплогенератора.

Горячий воздух поднимается вверх и вытесняет холодные слои к теплогенератору. Циркуляция воздуха при этом может быть гравитационной, т. е. основанной на протекании естественных физических процессов, или принудительной. В последнем случае предусмотрен монтаж специального вентилятора.

Воздушная схема отопления считается выгодной с экономической и экологической точки зрения, поскольку для ее реализации используется доступный возобновляемый ресурс — воздух. Однако для работы теплогенератора понадобится газ или жидкое топливо.

Обратите внимание! При организации воздушного отопления необходимо предусмотреть возможность забора воздуха снаружи.

Вариант #2 — обогрев дома электричеством

Среди способов электрического отопления популярны такие устройства, как:

  • электроконвекторы;
  • система «теплый пол»;
  • потолочные инфракрасные обогреватели.

Нередко в схему системы отопления двухэтажного дома включают «теплый пол» в качестве дополнительного источника тепла, наряду с воздушным, электрическим или водяным отоплением.

Инфракрасные обогреватели для отопления двухэтажного дома

Инфракрасные обогреватели все чаще используют для отопления двухэтажного дома. Они просты в монтаже, эффективны, безопасны и расходуют минимальное количество электроэнергии

Электрическое тепло обычно используется там, где затруднительно или нецелесообразно использовать другие методы. ИК-обогреватели и конвекторы достаточно разместить в подходящем месте и обеспечить электропитанием. Монтаж системы «теплого пола» также не особенно сложен: греющий кабель размещают в бетонной стяжке или непосредственно под напольным покрытием. Основные недостатки этой системы — зависимость от наличия электроэнергии и довольно высокая стоимость энергоносителя.

Однотрубная система отопления или ленинградка. Схема однотрубной системы отопления «Ленинградка»

Вариант #3 — традиционное водяное отопление

Самый привычный вариант отопления представляет собой систему соединенных между собой трубами радиаторов, по которым циркулирует горячая вода. Для подогрева теплоносителя могут быть использованы котлы, работающие на твердом или жидком топливе, газовые котлы, а также альтернативные варианты получения тепловой энергии:

  • солнечные батареи;
  • солнечные коллекторы;
  • тепловые насосы;
  • ветрогенераторы и т. п.

Чаще всего для частного дома выбирают газовый котел, как наиболее экономичный вариант. Там, где отсутствует централизованное газоснабжение, можно использовать сжиженный газ в баллонах. Нередки комбинированные системы, в которых наряду с газовым оборудование учтена возможность перейти на отопление твердым или жидким топливом.

Если владелец дома остановил выбор на газовом котле, составляется схема отопления двухэтажного дома, на которой должно быть указано размещение оборудования. Обычно в двухэтажном доме имеется либо подвал, либо чердак, либо то и другое. Разумно было бы установить котел в одном из этих мест.

Обратите внимание! Для передачи теплоносителя от котла, установленного в подвале, понадобится дополнить систему циркуляционным насосом.

Одно- и двухтрубные схемы отопления

Важный момент при организации водяного отопления — схема разводки труб. Различают однотрубную и двухтрубную схемы. При использовании однотрубной системы отопления двухэтажного дома радиаторы подключаются последовательно друг за другом. В результате теплоноситель циркулирует по замкнутому контуру.

Однотрубная схема отопления двухэтажного дома

При использовании однотрубной схемы отопления двухэтажного дома радиаторы подключают последовательно. Чтобы дом прогревался равномерно, понадобится установить терморегулирующие устройства

Следует отметить, что при использовании одноконтурной схемы радиаторы, расположенные в начале цепочки, нагреваются сильнее, а последние — слабее. Чтобы сгладить эту разницу, используют радиаторы различного размера для разных помещений.

Еще один способ сделать обогрев помещений равномерным состоит в том, чтобы снабдить систему специальной терморегулирующей аппаратурой. Кроме того, рекомендуется установить на каждый радиатор шаровые краны, которые позволят регулировать поток теплоносителя.

При монтаже двухтрубной системы отопления к каждому радиатору подводят отдельный контур с теплоносителем, что позволяет отводить использованный для обогрева теплоноситель по отдельной магистрали. В результате прогрев помещений осуществляется более равномерно.

Это более трудоемкий и дорогостоящий метод организации отопления жидкостным теплоносителем, однако он позволяет при необходимости полностью изолировать отдельный радиатор для ремонта или замены. При этом остальные части системы остаются в рабочем состоянии. При однотрубной схеме такой вариант технически невозможен.

Двухтрубная схема отопления двухэтажного дома

Двухтрубная схема отопления двухэтажного дома предусматривает создание отдельного контура с теплоносителем для каждого радиатора. Количество труб, необходимых для монтажа, в два раза больше, чем при однотрубной системе

Несмотря на очевидные преимущества двухтрубной системы, у последовательного подключения радиаторов есть свои сторонники. Они утверждают, что при правильном расчете такой подход вполне эффективен и позволяет сэкономить значительную сумму.

Наглядно особенности этих схем отопления представлены в видеоматериале:

Несколько слов о расчетах

Важный шаг при выборе подходящей системы отопления — расчет возможных теплопотерь. Этот показатель позволяет правильно рассчитать мощность отопительного оборудования, количество радиаторов и т. п.

Чтобы определить, какое количество тепловой энергии будет покидать дом, учитывают количество и размеры оконных проемов, количество дверей, наличие лестничных проемов и прочие факторы. При этом в качестве норматива для жилых помещений обычно принимается температура воздуха 23 градуса, а для подсобных помещений — 18-20 градусов. Тепло также может уходить через пол, перекрытия и т. п. Более подробный расчет вы можете провести здесь.

Количественные потери тепла в зависимости от всех этих факторов находятся в специальных расчетных таблицах. Готовый результат следует увеличить примерно на 20-30%, чтобы учесть тепло, которое уходит через вентиляцию.

Источник: aqua-rmnt.com

Схема отопления двухэтажного дома. Популярный вариант – двухтрубная схема

Схема отопления двухэтажного дома. Популярный вариант – двухтрубная схема

Тупиковая система отопления двухэтажного частного дома – это наилучшее решение по соотношению цена — качество. Она проста в исполнении и надежна в работе, особенно когда в ней организована принудительная циркуляция воды. Гравитационные двухтрубные разводки тоже вполне работоспособны, но не пользуются популярностью из-за большого количества толстых труб, которые надо проложить по всем помещениям.

Схема отопления двухэтажного дома. Популярный вариант – двухтрубная схема

Типовая схема теплоснабжения двухэтажного дома, показанная на картинке, работает очень просто: теплоноситель распределяется по батареям с помощью подающих трубопроводов, а после остывания в радиаторах возвращается в котел по второй линии. Как правило, проектом предусматриваются ветви одинаковой протяженности и нагрузки с примерно равным числом отопительных приборов.

Примечание. Одинаковая длина ветвей и количество батарей на них – вопрос не принципиальный. Если в силу обстоятельств одна линия выходит короче другой, то гидравлическое равновесие между ними достигается путем балансировки.

Схема отопления двухэтажного дома. Популярный вариант – двухтрубная схема

Распределение на 2 этажа

Помимо стабильности и надежности в работе, двухтрубная разводка имеет и другие достоинства:

  • как закрытая, так и открытая система способна эффективно работать вместе с различными источниками тепла – твердотопливным, газовым либо электрокотлом;
  • толковый домовладелец может ее спроектировать, собрать и наладить своими руками;
  • все радиаторы получают воду с одинаковой температурой;
  • схема хорошо поддается регулированию и автоматизации;
  • это оптимальный вариант с точки зрения финансовых вложений.

Почему двухтрубная разводка для двухэтажного дома обойдется дешевле однотрубной? Очень просто: диаметры магистралей и соединительных фитингов у нее меньше, а значит, и цена ниже. Вдобавок установленные на батареи автоматические термостаты не будут влиять на теплоотдачу соседних обогревателей, как при однотрубной раздаче.

Схема отопления двухэтажного дома. Популярный вариант – двухтрубная схема

Петля Тихельмана — первый прибор на подаче является последним на обратке и наоборот

Попутный вариант двухтрубной сети под названием петля Тихельмана отличается от тупикового одинаковым направлением течения воды в подающей и обратной линии. Это позволяет идеально уравновесить систему без балансировки, но создает сложности при монтаже (трубами нужно обходить дверные проемы).

Типовой проект отопления двухэтажного дома. Проект отопления двухэтажного дома

Грамотное проектирование эффективной системы отопления начинается с определения желаемого температурного режима для каждого помещения загородного дома.

Наиболее комфортные условия (22 – 24 градуса) поддерживают:

  • в детских и комнатах пожилых людей;
  • в ванной комнате и туалете;
  • в сауне, спортзале или бассейне.

Для следующей группы помещений нормами установлена температура от 21 градуса:

  • спальни и комнаты для гостей;
  • комнаты обслуживающего персонала;
  • помещения, сдаваемые внаем.

В жилой зоне минимально допустимая температура составляет 18°С:

  • гостиная;
  • рабочий кабинет;
  • столовая.

В кухне, домашней мастерской или зимнем саду обычно устанавливаются дополнительные средства обогрева, стационарная же система отопления рассчитывается на 15 – 16 градусов.

В проходной зоне, куда входят прихожая, гараж или лестничная клетка, минимальная температура составляет 12 градусов.

Типовая схема отопления и водоснабжения коттеджа

Далее выполняют расчет теплопотерь, в котором помимо указанных температур учитывают:

  • Термическое сопротивление материалов, из которых сделаны ограждающие конструкции.
  • Средняя температура самого холодного месяца в регионе строительства, а также за весь отопительный сезон.
  • Коэффициент сезонной работы котла (для средней полосы – 0,5, севернее – 0,7, южнее – 0,3).

Величина теплопотерь через ограждающую конструкцию рассчитывается по формуле:

  • W – мощность тепловых потерь;
  • А – площадь поверхности ограждающей конструкции;
  • dT – разница между внутренней и наружной температурами;
  • R – термическое сопротивление материала (при расчете многослойной конструкции данные параметры для каждого слоя необходимо суммировать);
  • S – толщина слоя материала.

По вычисленным теплопотерям подбирают радиаторы в каждое помещение (их теплоотдача должна компенсировать утечки тепла с запасом в 20%) и теплогенератор.

Схема отопления двухэтажного дома с электрокотлом. Схема отопления | 2-х этажный дом | однотрубная система | электрокотел | радиаторы

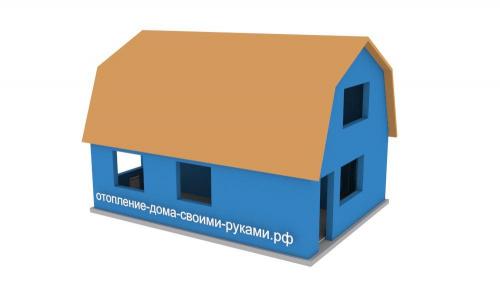

Перед нами двухэтажный дачный дом 6х8.
Схема отопления двухэтажного дома. Популярный вариант – двухтрубная схема 03Двухэтажный дачный дом 6х8
Дом рассчитан в основном на постоянное проживание с середины весны по конец осени. К дому нет возможности подключить газ, поэтому в данном случаи будем устанавливать электрический котел.
Схема отопления двухэтажного дома. Популярный вариант – двухтрубная схема 04Однотрубное отопление двухэтажного дома
Первый этаж состоит из прихожей, котельной и двух помещений, имеет общую площадь 40м2.
Второй этаж представляет из себя одно помещение площадью 30 м2.
Схема отопления двухэтажного дома. Популярный вариант – двухтрубная схема 05Электрический котел
Устанавливать мы будем электрический котел мощностью 7,5 кВт. Для дома общей площадью 70 м2, это мало. Так как для комфортного проживание в загородном доме, нужно рассчитывать мощность в 170 Вт/м2. Многие рассчитывают мощность из 100 Вт на м2, но как показывает практика этого недостаточно. Дело в том, что брать за основу 100 Вт/м2 можно для городских квартирах, так как там соседние стены, пол и потолок не контактируют с улицей и вследствие этого имеют значительно меньше теплопотерь.
Также желательно чтобы котел имел запас по мощности равной 30%, это нужно для быстрого разогрева холодного дома или для комфортного проживания во время сильных морозов.
С учетом всех этих расчетов наш котел должен был бы иметь мощность в 15,5 кВт. Но для выделения того объема количества электроэнергии нужно разрешение + каждый кВт превышающий норму будет стоить дороже. Поэтому мы останавливаемся на экономичном варианте в 7,5 кВт. Этой мощности хватит для комфортного отопления первого этажа. Отопление на втором этаже будет резервным и будет подключаться, когда дом уже будет натоплен или когда на улице нет сильных морозов.
Схема отопления двухэтажного дома. Популярный вариант – двухтрубная схема 06Подключение котла
Теперь давайте рассмотрим узлы и детали необходимые для подключения. Наш котел имеет выходы размером 1 1/4 дюйм с наружной резьбой. Для подключения к котлу мы используем соединение 1 1/4 х 1 вн-нр, затем подключаем шаровой кран 1” со сгоном и пресс фитинг 32х1”.
Так как в нашем котле не установлена группа безопасности, расширительный бак, насос, то мы ставим все это самостоятельно.
Чтобы подключить группу безопасности мы используем тройник 32х26х32, металлопластиковую трубу 26 мм и пресс фитинг 26х1” нр.
Схема отопления двухэтажного дома. Популярный вариант – двухтрубная схема 07Разводка магистральных труб
В качестве магистральной трубы мы используем металлопласик 32 мм, который потом делится на 2 магистральные трубы 26 мм (для первого и второго этажа). Перед трубой на второй этаж ставим шаровой кран, необходимый для того чтобы иметь возможность отключать/включать отопление на втором этаже.
Схема отопления двухэтажного дома. Популярный вариант – двухтрубная схема 08Подключение котла к обратке выполняется аналогичной подающей трубе.
Затем ставим в нижнюю точку системы отопления узел слива/залива теплоносителя.
Схема отопления двухэтажного дома. Популярный вариант – двухтрубная схема 09Устанавливаем фильтр и циркуляционный насос.
Схема отопления двухэтажного дома. Популярный вариант – двухтрубная схема 10Подключаем расширительный бак объемом от 18 до 25л. На трубу идущую на второй этаж ставим отсекающий кран. Схема отопления двухэтажного дома. Популярный вариант – двухтрубная схема 11Монтаж радиатора
Затем прокладываем магистральные трубы и монтируем радиаторы. В данном случаи мы не стали устанавливать на радиаторы терморегуляторы и в качестве примера установили ручные регулировочные краны. Температуру в каждом отдельном радиаторе вы устанавливаете самостоятельно.
Остальные радиаторы устанавливаются аналогично.
У нас получилась простая система отопления с возможностью отключения линии второго этажа.

Как спроектировать отопление двухэтажного дома. Составляем проект отопления двухэтажного дома

Отопление частного дома » Монтаж отопления » Схемы систем отопления

Схема системы отопления

Загородное строительство сейчас на пике, поскольку многие горожане начали понимать, что работать надо в городе, а жить за его пределами. При этом хочется иметь все городские условия, обеспечивающие комфорт и уют. Вот почему инженерным сетям уделяется такое пристальное внимание. И в первую очередь это относится к системе отопления, потому что зимой без нее никуда.

Задуматься о ней стоит еще на стадии проектирования дома. Специалисты уверяют, что с проектом отопления двухэтажного дома проблем, как правило, не возникает. Ведь это типовая схема разводки труб и распределения оборудования, которой пользуются повсеместно.

Особенности отопления двухэтажного дома

Самая большая особенность отопительной системы в двухэтажном доме — это подъем теплоносителя на определенную высоту. Но во всем остальном это обычная схема, в которой присутствуют отопительный котел, радиаторы, трубная система, запорная арматура, расширительный бачок и приборы контроля и управления. Если правильно подобрать все составляющие системы, то отопление будет работать, как швейцарские часы. И неважно, на каком топливе функционирует оборудование — все зависит от правильной комплектации.

Основные схемы отопления

По конструктивным особенностям систему отопления двухэтажного дома можно разделить на несколько видов:

  • Одно- и двухтрубная.
  • С верхней или нижней разводкой.
  • С горизонтальным или вертикальным расположением стояков.
  • С естественной или принудительной циркуляцией теплоносителя.
  • С магистральным или тупиковым движением теплоносителя.

Подключение системы к котлу

Как видите, вариантов немало, но есть среди них один, который объединяет все виды и является оптимальным. Эта схема с принудительной циркуляцией. При этом неважно, какую форму вы выберите для собственного дома. Установив в систему циркуляционный насос, вы решаете сразу все проблемы. Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах.

Почему принудительная циркуляция позволяет избежать любых проблем? Дело в том, что циркуляционный насос создает внутри трубной системы небольшое давление, которое помогает распределить теплоноситель равномерно. Горячая вода движется со скоростью выше той, что действует при естественной циркуляции, но при этом эта скорость позволяет эффективно нагреваться воде в отопительном котле. При такой системе появляется возможность достичь эффективного разноса теплоносителя по всем радиаторам.

Выбираем схему отопления

Из разных схем разводки труб однотрубная система в двухэтажных домах используется редко. Причина — неудобство регулирование теплоотдачи отдельного прибора отопления. Да и при проведении ремонта приходится отключать всю систему полностью и сливать теплоноситель, что приводит к быстрому остыванию дома. Вот почему специалисты отдают предпочтение двухтрубной схеме.

Последняя во всех отношениях является универсальной и практичной. Ведь конструкция трубной схемы подразумевает подсоединение каждого радиатора к двум отдельным магистралям — к подаче и обратке. А если установить регулировочный кран или вентиль, то можно каждый прибор регулировать на предмет повышения или понижения температуры.

Это в последнее время становится немаловажным фактором, влияющим на экономию расхода энергоносителя. К примеру, ночью нет необходимости отапливать некоторые комнаты. Можно в них на радиаторах уменьшить зазор подачи теплоносителя, и потребление тепла сразу снизится, что уменьшит подачу топлива на горелку отопительного котла.

Схема отопления двухэтажного дома. Популярный вариант – двухтрубная схема 12

Подсоединение труб к котлу

Но из всех представленных схем разводки труб коллекторная считается оптимальной. Почему? Есть несколько позиций, которые говорят об эффективности этой схемы:

  • Во-первых, от обогревательного котла, который может быть расположен на первом этаже или в подвале, отходит один вертикальный стояк. Венец стояка — это сам коллектор и расширительный бак. Если говорить о коллекторе, то это трубный узел, который распределяет теплоноситель по отопительным батареям. При этом в каждый прибор поступает горячая вода с одинаковой температурой.
  • Во-вторых, в коллекторе установлены регулировочные клапаны. Не на радиаторах, а на отводных трубах коллектора. Так что узел является не только распределительным, но и регулировочным. Нет необходимости бегать по комнатам и регулировать подачу теплоносителя у каждого радиатора — все скомпоновано в одном месте, что очень удобно.
  • В-третьих, с коллекторной системой есть возможность провести скрытую разводку трубопроводов. Сам коллекторный узел и расширительный бачок можно расположить в чердачном помещении и оттуда спустить контуры, пряча их в стены. Это позволяет улучшить дизайн интерьера, что и привлекает потребителей. Но обратите внимание на то, чтобы чердак был отапливаемым. Если это условие не выполняется, то придется провести ряд мер по теплоизоляции оборудования.

Источник: doma-na-veka.ru

Как провести отопление в двухэтажном доме?

Как провести отопление в двухэтажном доме?

Устройство эффективного обогрева комнат и вспомогательных помещений двухэтажного частного дома требует грамотного подхода. Перед владельцем объекта встанет задача выбора самого оптимального варианта. Исходить необходимо из собственных материальных возможностей и топлива, которое доступно в данной местности.

Изобрежение 1. Схема отопления двухэтажного дома

Изобрежение 1. Схема отопления двухэтажного дома с ручной регулировкой.

В большинстве случаев приоритет отдается водяной отопительной системе. Набирает популярность в последнее время и воздушное отопление. За основу необходимо брать типовую схему отопления двухэтажного дома, которую понадобится правильно адаптировать под потребности имеющегося объекта. Рекомендуется при этом воспользоваться услугами высококвалифицированных специалистов, потому как многие нюансы, которые вовремя будут внесены в проект отопления двухэтажного дома, позволят избежать проблем в процессе дальнейшей эксплуатации системы.

Список элементов, которые будут необходимы для того, чтобы сделать систему отопления двухэтажного дома:

  • несколько металлопластиковых труб с необходимым диаметром;
  • котел;
  • дроссели;
  • газовые конвекторы;
  • краны;
  • радиаторы отопления;
  • кронштейны.

Как выполняется классическая схема разводки для двухэтажного дома?

Схема однотрубного водяного отопления в двухэтажном доме.

На изображении (ИЗОБРАЖЕНИЕ 1) представлена схема водяного отопления двухэтажного дома, которая подразумевает ручное регулирование уровня температуры в помещениях, которые обогреваются. В этом варианте монтируется горизонтальная разводка из 2-х труб с боковым подключением радиаторов.

Подобная система отопления выполняется из металлопластиковых труб. Есть возможность использования труб из меди или полипропилена. Соединительные и фасонные детали трубопроводов могут подбираться с учетом взаимного расположения всех элементов отопительной системы. Понадобится приобрести и разнообразные краны: радиаторные прямоточные, шаровые, радиаторные угловые и прямые.

По результатам расчетов нужно закупить радиаторы отопления с необходимым количеством секций. Отопительные приборы можно повесить на кронштейны, чье число будет зависеть от количества секций.

Схема двутрубного водяного отопления в двухэтажном доме.

Типовая схема отопительной системы в двухэтажном доме показывает расположение главного оборудования для отопления: котла (твердотопливного, газового, электрического), мембранного расширительного бака и циркуляционного насоса. Для того чтобы защитить насос от перегрузки, выполняется монтаж байпаса с перепускным клапаном.

Настенная модель отопительных котлов может быть установлена непосредственно в самом доме. Для этого следует только лишь выделить уголок в подсобке или на кухне. При этом необходимо учитывать тот факт, что оборудование в рабочем состоянии может быть источником небольшого шума. Отопительные напольные котлы нуждаются в наличии отдельной площади в доме либо специально отведенных помещениях для их размещения.

Важно заметить, что для удобства управления температурным уровнем необходимо произвести разделение отопительной системы этажей на 2 контура, которые не будут зависеть друг от друга. При этом появится возможность отключить систему отопления на каком-нибудь из этажей.

Вернуться к оглавлению

Какую разводку выбрать правильно: верхнюю или нижнюю?

Схема водяного отопления с котлом.

Схема водяного отопления с котлом.

В двухэтажном доме, который имеет чердачное и подвальное помещение, может быть выполнена отопительная система с нижней и верхней разводкой труб.

Следует знать следующее:

  1. При нижней разводке труб горячая вода будет поступать из котла в стояки снизу, с подвала.
  2. При верхней разводке горячая вода будет подаваться в чердачном помещении в различные стояки, от которых будет направляться теплоноситель к радиаторам.

Важно отметить, что расширительный бак, независимо от того, какая разводка будет выбрана, всегда располагается на чердаке (в наивысшей точке системы).

Печное отопление двухэтажного дома может быть выполнено при помощи использования сложных конструкций печей, кладку которых следует доверять только квалифицированным специалистам.

Вернуться к оглавлению

Как выполняется воздушное отопление двухэтажного дома?

К данной категории относятся все существующие способы обогрева без использования труб и теплоносителя (масла, воды, антифриза и различных других), потому как нагрев в помещении воздуха осуществляется с помощью непосредственного контакта с нагревательными элементами.

Вернуться к оглавлению

Использование булерьяна

Схема установки булерьяна.

Данная печь представляет собой топливник, который состоит из толстых труб с открытыми вниз и вверх торцами. Трубы греются и тем самым обеспечивают конвективное перемешивание в комнате воздуха. Ускорят процесс их направленность в разные стороны. В случае необходимости обогреть несколько изолированных помещений понадобится от булерьяна сделать разводку воздуховодов с принудительной либо естественной циркуляцией.

Имеются некоторые достоинства подобной конструкции. Данные печи способны обеспечивать практически полное сгорание топлива при помощи того, что ими будет обеспечено длительное тление при ограниченном притоке кислорода. Следовательно, обеспечивается КПД, который не может быть достигнут традиционными печками-буржуйками.

Булерьян не будет занимать большое количество места в частном доме и не нуждается в собственном помещении. Для отопления 2-х этажей печь вполне может размещаться в столовой или гостиной. Запахов и копоти не будет.

Разводка воздуховодов может обойтись дешевле, чем разводка отопительной водяной системы.

Существуют и некоторые недостатки.

  1. Воздуховоды практически не возможно проложить по окончании чистового ремонта таким образом, чтобы не испортить эстетику помещения. План отопления 2-х этажного дома, источника тепла и проводки понадобится продумать заранее.
  2. Любое отопление печью двухэтажного дома подразумевает хранение запасов угля, дров, торфяных брикетов либо пеллет.

Вернуться к оглавлению

Использование кирпичной печи

Русская печь чаще всего имеет внушительные габаритные размеры. Она может занять до 1/3 площади дома и отапливать несколько комнат. При этом двухэтажные отопительные печки – это несколько другие, более сложные конструкции.

Порядовка русской печи

Порядовка русской печи.

Каких-либо стандартов в области конструирования печей из кирпича не существует. Конкретная реализация будет зависеть от размеров помещения, фантазии печника, расположения печи и так далее.

Типичная отопительная печь на 2 этажа – топливник, который расположен внизу, а также колпак, делающий на 2 втором этаже несколько витков.

Варианты исполнения могут быть разными. Например, достаточно будет положить чугунную плиту на топливник, проложив под нее асбестовый шнур для изоляции помещения от продуктов сгорания. В результате получится варочно-отопительная печь на 2 этажа.

Печь может располагаться в углу или посреди комнаты. Можно провести водяное отопление 2-х этажного дома с естественной циркуляцией при помощи обыкновенного помещения змеевика в топливник.

Конструкция русской печи

Конструкция русской печи.

Полезно знать, что если планируется реализовывать данный план, рекомендуется заказать теплообменник из нержавеющей стали, потому как стальная конструкция может прогореть через несколько лет.

Если нет газа, то печное отопление является самым дешевым способом обогрева. Печь из кирпича способна радовать владельцев большой тепловой инерционностью. В большинстве случаев она протапливается раз в сутки на протяжении 2-3 часов, а остальное время она сможет отдавать тепло, которое было накоплено.

  1. Понадобится запас топлива, который может занять большое количество места во дворе.
  2. Достаточно сложно сложить печь так, чтобы она не дымила в помещение, не растрескивалась и чтобы через кладку не проступал конденсат.

Если владелец дома не боится экспериментов, он может попробовать сложить данную печь самостоятельно.

Вернуться к оглавлению

Использование газовых конвекторов

Схема системы отопления с естественной циркуляцией.

Схема системы отопления с естественной циркуляцией.

Другой способ, при помощи которого с минимальными затратами средств и времени может быть выполнено воздушное отопление двухэтажного частного дома, – установка газовых конвекторов.

Каждая конструкция представляет собой закрытую горелку с воздушным забором с улицы и отводом продуктов сгорания туда же по коаксиальной трубе. Теплообменник будет греть воздух в комнате. Устройства способны работать и от магистрального газа, и от баллонного. Однако сжиженный газ может сделать отопление менее выгодным.

  1. Полностью автономное отопление каждого помещения дома.
  2. Низкая стоимость реализации проекта. Цена каждого конвектора составляет 5-8 тыс. рублей. Если учитывать, что не понадобится котел и разводка от него, это может существенно сэкономить некоторое количество денежных средств.
  1. Магистральный газ есть не везде.
  2. Установка конвекторов возможна исключительно на внешней стенке дома.
  3. Довольно сложно сверлить отверстия под коаксиальную трубу в железобетоне.

Вернуться к оглавлению

Как выполняется водяное отопление в двухэтажном частном доме?

В данном случае принцип работы прост: котел будет греть теплоноситель (в большинстве случаев воду), а вода разносит тепловую энергию по приборам отопления, которые за счет конвекции нагревают воздух.

Вернуться к оглавлению

Использование двухтрубной разводки

Двухтрубная разводка системы отопления.

Подобную разводку осмысленно делать в случае большой площади каждого этажа. При этом самым интересным вариантом будет двухтрубная разводка по подвалу с перемещением теплоносителям стояками к комнатам.

Отопительными приборами выступают конвекторы либо радиаторы. Каждый из них может врезаться между обратным и подающим трубопроводами.

Достоинство заключается в том, что схема дает возможность сделать температуру радиаторов по всему дому одинаковой.

  1. Довольно большой расход труб.
  2. Системе понадобится балансировка. Ближние радиаторы к котлу необходимо прижать дросселями, при этом ограничив через них расход воды, потому как в противном случае греть будут только они. В связи с этим может произойти разморозка системы отопления.

Вернуться к оглавлению

Использование однотрубной разводки

Однотрубная вертикальная система отопления с нижней разводкой.

Однотрубная вертикальная система отопления с нижней разводкой.

Однотрубная разводка отопления в 2-х этажном доме является наиболее оптимальной. По периметру каждого из этажей будет проходить труба относительно большого диаметра, а параллельно ей врезаются приборы отопления.

Каждый прибор снабжается дросселем, воздушником и отсекающим вентилем на 2-ой стороне подводки, что дает возможность в случае необходимости снять радиатор, при этом не сбрасывая отопительную систему.

Достоинства подобной схемы:

  1. Значительно меньшие расходы на разводку.
  2. Отказоустойчивость. Отопительная система без всякой балансировки сможет функционировать в любые морозы. Нет необходимости в настройке температуры радиаторов, потому как это лишь опция, которая призвана обеспечить комфорт.

Недостаток заключается в том, что при очень большой площади этажей перепад температуры между первыми и последними отопительными устройствами будет весьма ощутимым. Однако данная проблема может легко решиться балансировкой при помощи дросселей.

Вернуться к оглавлению

Использование теплых полов в коттедже

Схема укладки труб теплого пола.

Отопление 2-х этажного дома с теплыми полами прежде всего интересно рациональным распределением тепла в помещении, потому как температура будет самой большой в месте, где это наиболее полезно, – на уровне пола. Горячий воздух не будет бесполезно отдавать тепло крыше, скапливаясь под потолком.

Теплый водяной пол в большинстве случаев укладывается в цементно-песчаную стяжку в процессе строительства. Однако его можно монтировать и после этого, в сухую стяжку. В данном случае будут использоваться теплораспределительные алюминиевые пластины, которые делают равномерный нагрев пола.

Для теплых полов чаще всего на одном этаже в нескольких комнатах используется коллекторное подключение: трубы, которые уложены в пол, цепляются к общей гребенке с дросселями. Для каждого этажа рекомендуется использовать свой коллектор.

Достоинства подобной системы отопления:

  1. Тепло из труб распределяется наиболее рационально.
  2. Обеспечение комфорта в зимний период времени: довольно приятно ходить по теплому полу в холодное время года.
  3. Низкая температура теплоносителя, которая необходима для работы отопления.

Недостаток заключается в том, что монтаж теплых водяных полов связан с капитальным ремонтом помещения.

Источник: 1poteply.ru

Схема разводки отопления 2 х этажного дома

1

Чрезвычайно необходимо для постройки дома, является точное решение по отопительной системе, так как с ней связан комфорт жильцов, когда будет холодно. Схема отопления двухэтажного дома обязана делать обогрев постройки проблем.Это связано и с точным подбором материалов для монтажа, и с правильными работами по монтажу.

При условии, что схема отопления двухэтажного дома изготовлена с помощью качественных материалов, то она будет надежно обогревать несколько поколений без нужды ремонтирования или замены агрегатов. Наилучшим решением в наши дни будет водяная система. Она будет подходящей для отопления коттеджа или домов с двумя этажами.

Качественная схема отопления в двухэтажном доме

Пример схемы отопления двухэтажного дома

Естественная и принудительная циркуляция

Самые подходящие схемы отопления двухэтажного дома бывают с естественным и с искусственным типом циркуляции. Модель с естественным типом циркуляции является независимой от электричества. Это является удобным в наши дни, так как не будут возникать различные проблемы, которые зависят от отключения электричества. При монтаже системы используются трубы с большим диаметром, а работы по разводке системы выполняются с уклоном.

Для отопления зданий с двумя этажами, наиболее подходящей будет модель с принудительным типом циркуляции теплоносителя обогрева.

В наличии должны быть: котел для отопления, расширительный бак, коллектор, трубопровод и отопительный агрегат. Вода в подобной системе циркулирует с помощью водяного насоса. Для прогрева котла применяется газ, керосин, дрова, уголь. Это также возможно при использовании электричества или других альтернативных источников обогрева.

Схема отопления с принудительной циркуляцией

Трубы для отопления водой

При условии использования стальных труб, нельзя забывать и про ее минус – слабая стойкость к коррозии. Трубы, выполненные из нержавеющей стали или оцинкованные, лишены такого минуса. При монтажных работах наилучшим решением будет применение соединения с помощью резьбы. Металлические трубы в наши дни довольно мало востребованы.

Трубы для отопления водой

Медные трубы в отоплении

Одним из лучших решений для отопления в доме с двумя этажами, будет использование труб из меди. Такие трубы выдерживают самые высокие температуры и давление в отоплении.

Медные трубы соединяются с использованием пайки с высокими температурами с помощью припоя, в котором содержится серебро. По желанию – можно укрыть трубы в стены, что будет довольно красиво и удобно. Недостатком таких труб будет их немалая стоимость, но этот недостаток является единственным. Подобные трубы являются очень надежными и рекомендованными.

Если их правильно установить, они смогут прослужить для нескольких поколений жильцов. Не появится нужда замены или ремонта труб. Подобный тип труб является качественным и довольно надежным.

У полипропиленовых труб есть свои достоинства – они являются удобными при установке, сделать какую сможет даже установщик без профильного образования, что даст существенную финансовую экономию. В полимерных трубах внутри нет откладывания осадка, это значит, что эти трубы не забьются очень быстро и будут стойки к коррозийным процессам. Установка таких труб происходит при использовании соединений резьбового или прессового типа без использования сварки. Недостатком является довольно высокий показатель теплового расширения. Это может стать причиной течи.

При проектировании отопления, нужно продумать про тип труб, наиболее подходящих для данной постройки с учетом альтернативного и аварийного отопления. Само собой, что многие факторы имеют материальную основу. Но наилучшим решением будет не экономить на отопительной системе. Данный фактор будет влиять на условия проживания зимой и смогут ли жильцы получать удовольствие от проживания в уюте и тепле.

Советом профессионалов является выбор трубопровода из меди. Такой трубопровод сможет прослужить долго и надежно для своих хозяев в течение пары поколений. Цена такого трубопровода будет выше, но при этом будет выше и надежность.

В постройках с двумя этажами чаще всего используются следующие схемы по разводке отопления: коллекторная, двухтрубная и однотрубная.

Однотрубная разводка

С помощью схемы однотрубного отопления довольно непросто осуществлять регулировку температуры в помещении. Это по причине того, что отсутствует возможность по перекрыванию одного из радиаторов, при условии, что все другие приборы отопления находятся в работе. По этой причине, когда горячая вода передается от одного радиатора к другому, она все больше и больше теряет температуру.

Однотрубная разводка

Схема однотрубной разводки

Двухтрубная разводка

Схема разводки двухтрубного отопления лучше подойдет для домов с двумя этажами.

Двухтрубная разводка

Схема двухтрубной разводки

По причине того, что у каждого отопительного устройства в наличии по две трубы. Посредством одной идет горячая вода. Через вторую идет уже остывшая вода. Еще одним отличием этой системы от однотрубной является другой порядок по подключению отопительных устройств. Профессионалы советуют установку регулировочного бака перед всеми радиаторами.

Для нормальной циркуляции в здании, хватит расстояния между центром котла и наивысшим местом подающей магистрали. При таких условиях, возможен монтаж расширительного бака на этаже сверху, а не на чердаке. Труба подачи при этом прокладывается снизу подоконника или под потолком.

Если используется схема двухтрубного типа с условием естественной циркуляции, для этого требуется прогрев всего отопления дополнительно.

По этой причине рекомендуется дополнительный монтаж байпаса для обводки в составе с насосом для циркуляции. Это даст ощутимую экономию времени при включении подобной системы, как отопительная модель для дома с двумя этажами. При таких условиях в постройке тепло станет равномернее распределяться.

Помимо монтажа батарей, в доме с двумя этажами и при использовании котла в составе с вмонтированным циркуляционным насосом, есть возможность установки системы «теплый пол». Также есть и возможность подключения сушителя для полотенца сразу на двух этажах.

Двухтрубная разводка

Схема отопления с теплым полом

Профессионалы рекомендуют стояки со второго этажа подсоединять рядом с котлом.

При работах по установке наилучшим будет использование лучевой разводки или коллекторной . Эта система является наиболее удобной и есть возможность регулировки температуры во всех комнатах. Для всех отопительных устройств, прокладываются две трубы: обратная и прямая. Коллекторы монтируются на всех этажах. Важным является, чтобы они были в шкафу, какой для этого и предназначен. В этом же шкафу расположена и вся запорная арматура.

Система коллекторного типа

Коллекторная система предоставляет возможность выполнения схемы отопления со скрытым типом проводимых труб. Монтаж производится достаточно просто. По этой причине он может быть произведен даже работником при отсутствии профессиональных навыков.

Система коллекторного типа

Система коллекторного типа

Отопление водяного типа возможно проводить и на одном этаже, и даже одновременно на всех. Котел при этом рекомендуется к установке исключительно на нижнем этаже. На втором этаже уже возможно монтировать расширительный бак.

Желательно, чтобы трубы, через которые идет горячая вода, прокладывались снизу подоконника или под потолком. Это будут самые уязвимые точки для холодного воздуха. Важным будет установка на все батареи отдельного крана для регулировки.

При выборе модели отопления, нужно также будет принятие правильного решения. С этим связано то, в какой мере удобно будет жильцам в морозную погоду, срок службы всей системы и частота требования ремонта или замены труб и другие факторы. Если выбор окажется неверным, при планах быстрой финансовой экономии, может быть так, что будет постоянная потребность ремонта, замены, найма строителей. Это в свою очередь, принесет денежные траты. По этой причине, не может быть и речи о финансовой экономии.

Наилучшим решением будет установка в самом начале труб высокого качества, радиаторов и всего остального. Возможно, что в данный момент это все и будет дороже, но зато при этом будет долгий срок работы и в результате будет экономнее в дальнейшем. Сделанная по правилам отопительная система для дома с двумя этажами с использованием устойчивых материалов хорошего качества, сможет работать для нескольких поколений.

Поделитесь статьей в социальных сетях
Рейтинг статьи:

1 голосов, рейтинг: 4,00 из 5

Источник: sdelatotoplenie.ru

Рейтинг
( Пока оценок нет )
Загрузка ...
