Подключить отопление в частном доме своими руками: лучшие схемы проектов с естественной и принудительной циркуляцией воды Постройка частного домовладения...

Подключить отопление в частном доме своими руками: лучшие схемы проектов с естественной и принудительной циркуляцией воды

Постройка частного домовладения требует от хозяина много сил и денежных вложений. Перед началом внутренних ремонтных работ необходимо тщательно продумать отопительную систему.

Данная работа у многих вызывает трудности, так как процесс сложный и достаточно затратный. Однако при правильном планировании возможно сделать качественное отопление, при этом сэкономить деньги.

Чтобы не допустить ошибок необходимо изучить внимательно информацию о том, как правильно подключить отопление в частном доме.

Как сделать двухтрубное отопление своими руками.How to make two-pipe heating with your own hands.

Содержимое обзора

Однотрубная схема подключения

Для тех, кто плохо знаком с монтажом отопления рекомендуется проводить в домовладении однотрубный метод. Она имеет огромное количество достоинств по сравнению с другими.

Хозяин может прилично сэкономить на данном процессе ремонтных работ, так как не потребуется много материалов.

Благодаря данной системе, тепло распространяется в каждую батарею по очереди. Когда вода доходит до последнего звена, то она постепенно возвращается в распределительный котёл.

  • Трубы устанавливаются на любой высоте;
  • Небольшое количество материалов необходимо для работы;
  • Монтаж системы отопления не вызывает трудностей.

  • Батареи, которые находятся в непосредственной близости котла тёплые, а другие намного холоднее;
  • Длина горизонтальной части не может быть больше 30 м.

Все эти минусы возможно исправить, при этом не нужно делать больших вложений. Чтобы в трубах вода была нужной температуры и не опускалась, то ставят специальные перемычки на каждом звене. Циркуляционный нанос помогает поддерживать теплоту радиаторов.

Однотрубные горизонтальные схемы

Данная система простая и самая дешёвая, ее применяют для небольших построек в один этаж, но при желании подходит и для двухэтажных зданий.

Схема несложная батареи поэтому идеально подходит тем, кто самостоятельно подключает отопление в частном доме. Здесь по очереди соединяются между собой, а последнее звено отправляет воду в котел.

  • Не требует больших денежных вложений;
  • Система идеальна для небольших домовладений;
  • Простой монтаж.

Например, если дом имеет не более двух комнат, то не стоит делать сложную систему отопления с несколькими трубами. На схеме видно, что трубы цельные и не идут через батареи. Этот способ помогает экономить на материалах.

  • последний радиатор будет холоднее первого;
  • при возникновении поломки необходимо отключать все звенья системы.

Особенности установки заключаются в том, что после подключения последнего радиатора необходимо провести трубы в обратном направлении.

Специалисты отмечают, что лучшим решением будет их монтаж на противоположной стене. Установка простая, нужно распределить батареи по периметру и соединить их между собой отрезками труб.

Вертикальная однотрубная разводка

Вертикальная система подходит для домов, которые имеют два или три этажа. Реализация этой схемы не вызывает каких-либо трудностей. Труба, которая подает тепло, устанавливается на верхнем этаже, а после по вертикали опускаются отводы вниз и подсоединяются с радиаторами.

  • Во всех батареях практически одинаковая температура;
  • Экономически выгодна по сравнению с горизонтальной системой;
  • Схема реализуется просто и легко.

  • Тепло подаётся с верхнего этажа, поэтому на нижнем будет значительно прохладнее;
  • В случае протечки необходимо отключить все радиаторы.

Особенность установки заключается в том, что одна цельная труба, которая подает тепло располагается на верхнем этаже. От неё ведётся разводка на батареи, когда завершается монтаж на втором этаже, то переходят к подключению первого. Затем выполняется монтаж возвратной трубы.

Система отопления «Ленинградка»

Эта схема во многом напоминает однотрубную, но отличается тем, что тепло распределяется по всему периметру равномерно. Это возможно из-за того, что под каждым радиатором устанавливаются перемычки. Они не пропускают все тепло в одну батарею, циркуляция проходит по всем трубам одинаково.

Преимущества:

  • Температурный режим можно регулировать в конкретном помещении по желанию;
  • Недорогая модернизация однотрубной системы;
  • Тепло распределяется равномерно.

  • При большом количестве радиаторов возможна потеря тепла;
  • Схема позволяет использовать трубы большего диаметра.

В начале монтажа по периметру устанавливаются батареи, по ними проводятся трубы. Необходимо смонтировать отводы, на каждом звене может быть около трех кранов на входы и выходы. Данная схема подходит для небольших по площади домов.

Нижняя разводка двухтрубной системы

Схема нижней разводки с использованием двух труб для отопления является довольно сложной и затратной. Однако она позволяет сделать теплым любой дом вне зависимости от количества жилых и нежилых помещений, а также не имеет значения количество этажей.

Схема имеет две трубы, одна предназначается для входа, а другая для выхода. Устанавливаются они на радиатор. Таким способом тепло распределяется равномерно. Еще человек может по собственному желанию регулировать температурный режим в определённом помещении.

В частных домовладениях часто монтируют нижний двухтрубный метод обогрева. Это объясняется тем, что по завершению ремонтных работ не видно труб.

  • Все радиаторы имеют одинаковую температуру;
  • Можно использовать батареи с нижним подключением, а это значительно упрощает установку;
  • Трубы возможно замаскировать.

  • Требуется применять циркуляционный насос;
  • Постоянно нужно удалять воздух, который накапливается.

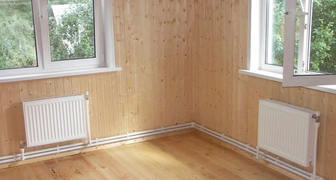

Многие сталкиваются с проблемой, как подключить батарею отопления в частном доме. При монтаже используется две трубы, одна подающая тепло, а другая его возвращает.

Между собой соединяются специальным пластиковым крепежом. Когда батарея имеет боковой вход, то труба, которая подает теплоноситель, входит в вернее отверстие. А тепло уходит через нижний боковой выход.

Стоит обратить внимание, что каждое звено системы должно обладать краном, который спускает воздух. Обогревательный котел должен быть установлен в самой нижней части дома.

Радиатор с нижнем входом и выходом, монтируется по такому же принципу, что и боковой. Но присутствует вероятность того, что мощность продаваемого тепла будет снижена.

Двухтрубная схема с верхней разводкой

Данная система часто используется в многоэтажных домах. Это обусловлено тем, что расширительный бачок устанавливается в самой верхней точки здания. Например, на чердаке или под потолком. С верху в низ поступает теплоноситель в трубы, а затем в радиаторы. После пройдя то конечного звена возвращается в обогревательную систему.

  • Подходит для любого по площади дома;
  • Воздух спускается в автоматическом режиме, его регулирует расширительный бак.

  • Трубы нужно монтировать в стены, так как они будут повсюду и визуально это выглядит некрасиво;
  • Если домовладение высокое, то необходимо делать принудительную циркуляции подачи тепла.

Котел, который подает тепло, устанавливается по желанию. Так как от него идёт труба, которая подводится к расширительному баку. Радиаторы могут иметь боковой или диагональный метод монтажа, вне зависимости от этого тепло поступает сверху. Когда температура спускается, то теплоноситель возвращается к котлу.

Источник: masterotoplenie.ru

Отопление закрытого типа в частном доме

В последние несколько лет все более популярной становится закрытая система отопления. Отопительное оборудование становится все более дорогим, и хочется, чтобы оно служило дольше. В системах закрытого типа практически исключена возможность попадания внутрь свободного кислорода, что продлевает срок эксплуатации оборудования.

Закрытая система теплоснабжения — что это такое

Как известно, в любой системе отопления частного дома есть расширительный бак. Это емкость в которой содержится некоторый отъем теплоносителя. Этот бак необходим для компенсации теплового расширения при различных режимах работы. По конструкции расширительные бачки бывают открытого и закрытого типа, соответственно и системы отопления называются открытыми и закрытыми.

Двухтрубная система отопления закрытого типа

В последние годы становится все более популярной именно закрытая схема отопления. Во-первых, она автоматизированная и работает без участия человека длительное время. Во-вторых, в ней можно использовать теплоноситель любого типа, включая антифризы (из открытых бачков он испаряется). В-третьих, давление поддерживается постоянное, что позволяет использовать в частном доме любую бытовую технику. Есть еще несколько плюсов, которые относятся к разводке и эксплуатации:

  • Нет непосредственного контакта теплоносителя с воздухом, следовательно, нет (или почти нет) несвязного кислорода, который является мощным окислителем. Значит элементы отопления не будут окисляться, что увеличит срок их службы.
  • Расширительный бачок закрытого типа ставится в любом месте, обычно недалеко от котла (настенные газовые котлы идут сразу с расширительными бачками). Бак открытого типа должен стоять на чердаке, а это — дополнительные трубы, а также меры по утеплению, чтобы тепло не «утекало» через кровлю.
  • В системе закрытого типа стоят автоматические воздухоотводчики, так что завоздушивания не бывает.

В общем закрытая система отопления считается более удобной. Самый главный ее недостаток — энергозависимость. Движение теплоносителя обеспечивается циркуляционным насосом (принудительная циркуляция), а он без электричества не работает. Естественную циркуляцию в закрытых системах организовать можно, но это сложно — требуется регулирование потока при помощи толщины труб. Это довольно сложный расчет, потому часто считают, что закрытая система отопления работает только с насосом.

Для уменьшения энергозависимости н повышения надежности отопления, ставят блоки бесперебойного питания с аккумуляторами и/или небольшие генераторы, которые обеспечат аварийное электроснабжение.

Составляющие и их назначение

Состав системы отопления закрытого типа

В общем закрытая система отопления состоит из определенного набора элементов:

  • Котел с группой безопасности. Тут есть два варианта. Первый — группа безопасности встроена в котел (газовые настенные котлы, пеллетные и некоторые газогенераторные на твердом топливе). Второй — в котле группы безопасности нет, тогда ее устанавливают на выходе в подающем трубопроводе.
  • Трубы, радиаторы, водяной теплый пол, конвекторы.
  • Циркуляционный насос. Обеспечивает движение теплоносителя. Ставится в основном на обратном трубопроводе (тут ниже температуры и меньше возможностей перегрева).
  • Расширительный бачок. Компенсирует изменения объема теплоносителя, поддерживая стабильное давление.

Теперь подробнее о каждом элементе.

Котел — какой выбрать

Так как закрытая система отопления частного дома может работать в автономном режиме, имеет смысл установить отопительный котел с автоматикой. В таком случае, настроив параметры, вам нет необходимости к этому возвращаться. Все режимы поддерживаются без вмешательства человека.

Самые удобные в этом плане газовые котлы. У них есть возможность подключения комнатного термостата. Выставленная на нем температура поддерживается с точностью до одного градуса. Упала она на градус, котел включился, нагревая дом. Как только сработал термостат (температура достигнута), работа останавливается.

Комфортно удобно, экономно.

В некоторых моделях есть возможность подключения погодозависимой автоматики — это наружные датчики. По их показаниям котел корректирует мощность работы горелок. Газовые котлы в закрытых системах отопление — хорошее оборудование, которое может обеспечить комфорт. Жаль только, что газ есть не везде.

Двухтрубная закрытая система отопления в доме на два этажа (схема)

Не меньшую степень автоматизации могут дать электрические котлы. Кроме традиционных агрегатов на ТЭНах не так давно появились индукционные и электродные. Они отличаются компактными размерами и малой инерционностью. Многие считают, что они более экономичны, чем котлы на ТЭНах.

Но и этот видотопительных агрегатов далеко не везде можно использовать, так как перебои с электроэнергией в зимнее время — частое явление во многих регионах нашей страны. А обеспечить электроэнергией котел мощность. в 8-12 кВт от генератора — дело очень непростое.

Более универсальны и независимы в этом плане котлы на твердом или жидком топливе. Важный момент: для установки котла на жидком топливе обязательно отдельное помещение — это требование пожарной службы. Котлы на твердом топливе могут стоять в доме, но это неудобно, так как во время топки с топлива падает много мусора.

Современные котлы на твердом топливе хоть и остаются оборудованием периодического действия (то разогреваются при топке, от остывают, когда закладка прогорела), но и они имеют автоматику, которая позволяет поддерживать в системе заданную температуру, регулируя интенсивность горения. Хотя степень автоматизации и не столь высокая, как у газовых или электрических котлов, но она есть.

Пример закрытой системы отопления с индукционным котлом

Не очень распространены в нашей стане котлы на пеллетах. Фактически это тоже твердое топливо, но котлы этого типа работают в непрерывном режиме. В топку автоматически подаются пеллеты (пока не закончен запас в буркере). При хорошем качестве топлива, чистка золы требуется один раз в несколько недель, а все параметры работы контролирует автоматика. Сдерживает распространение этого оборудования только его высокая цена: производители в основном европейские, и цены у них соответственные.

Немного о расчете мощности котла для систем отопления закрытого типа. Она определяется по общему принципу: на 10 кв. метров площади с нормальным утеплением берут 1 кВт мощности котла. Только брать «впритык» не советуют. Во-первых, бывают аномально холодные периоды, в которые вам может не хватить расчетной мощности.

Во-вторых, работа на пределе мощности ведет к быстрому износу оборудования. Потому желательно мощность котла для системы брать с запасом 30-50%.

Группа безопасности

Ставится группа безопасности на подающий трубопровод на выходе из котла. Она должна контролировать его работу и параметры системы. Состоит из манометра, автоматического воздухоотводчика и предохранительного клапана.

Группа безопасности котла ставится на подающем трубопроводе до первого ответвления

Манометр дает возможность контролировать давление в системе. По рекомендациям оно должно находится в пределах 1,5-3 Бар ( в одноэтажных домах это 1,5-2 Бар, в двухэтажных — до 3 Бар). При отклонении от данных параметров надо принимать соответствующие меры. Если давление упало ниже нормы, надо проверить нет ли где течи, а потом добавить некоторое количество теплоносителя в систему.

При повышенном давлении все несколько сложнее: необходимо проверить в каком режиме работает котел, не перегрел ли он теплоноситель. Также проверяется работа циркуляционного насоса, корректность работы манометра и предохранительного клапана. Именно он должен сбрасывать излишек теплоносителя при превышении порогового значения по давлению. К свободному патрубку предохранительного клапана подсоединяют трубу/шланг, которую выводят в канализацию или дренажную систему. Тут лучше делать так, чтобы была возможность контролировать срабатывает ли клапан — при частом сбросе воды надо искать причины и устранять их.

Состав группы безопасности

Третий элемент группы — автоматический воздухоотводчик. Через него выводится воздух, попавший в систему. Очень удобное устройство, которое позволяет избавиться от проблемы воздушных пробок в системе.

Группы безопасности продаются в собранном виде (на фото выше), а можно купить все устройства отдельно и подключить их при помощи тех же труб, которыми делали разводку системы.

Расширительный бак для закрытой системы отопления

Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).

Принцип работы мембранного расширительного бачка

При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.

По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.

Виды мембран для расширительных бачков в системах закрытого типа

Расчет объема

Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.

Вот, пример расчета объема мембранного бака для закрытой системы отопления:

  • объем системы отопления составляет 28 литров;
  • размер расширительного бака для системы, заполненной водой 2,8 литра;
  • размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.

При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.

На что обратить внимание при покупке

В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.

На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком. Во фланцевых моделях покупают только мембрану.

Место для установки расширительного бака мембранного типа

Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

Схема установки расширительного бака для отопления мембранного типа

После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.

Обратите внимание, что в некоторых котлах имеется расширительный бак. Если его объема достаточно, установка второго не требуется.

Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.

Расширительный бак отопления можно повесить на кронштейне Расширительный бак отопления можно повесить на кронштейне Сделать опорную площадку Сделать опорную площадку Бак на ножках можно установить на полу Бак на ножках можно установить на полу

Циркуляционный насос

Циркуляционный насос обеспечивает работоспособность закрытой системы отопления. Его мощность зависит от многих факторов: материала и диаметра труб, количества и типа радиаторов, наличия запорной и терморегулирующей арматуры, протяженности труб, режима работы оборудования и т.д. Чтобы не вдаваться в тонкости расчета мощности, циркуляционный насос можно выбрать по таблице. Выбираете ближайшее большее значение по отапливаемой площади или планируемой тепловой мощности системы, в соответствующей строке в первых колонках находите требуемые характеристики.

Можно параметры циркуляционного насоса выбрать по таблице

Во второй колонке находим мощность (какой объем теплоносителя он способен прокачать за час), в третьей — напор (сопротивление системы), который он в состоянии преодолеть.

Выбирая циркуляционный насос в магазине, желательно не экономить. От его работоспособности зависит вся система. Потому, лучше не экономить и выбрать проверенного производителя. Если же решите покупать неизвестное оборудование, надо каким-то образом проверить его на уровень шумов. Этот показатель особенно критичен если отопительный узел устанавливается в жилом помещении.

Схема обвязки

Как уже говорили раньше, циркуляционные насосы ставятся в основном на обратном трубопроводе. Раньше это требование было обязательным, сегодня — это только пожелание. Материалы, которые используются при производстве выдерживают нагрев до 90°C, но все же лучше не рисковать.

В системах, которые могут работать и с естественной циркуляцией, при установке необходимо предусмотреть возможность снять или заменить насос без необходимости слива теплоносителя, а также для возможности работы без насоса. Для этого устанавливается байпас — обходной путь, по которому может протекать теплоноситель при необходимости. Схема установки циркуляционного насоса в таком случае на фото ниже.

Установка циркуляционного насоса с байпасом

В закрытых системах с принудительной циркуляцией байпас не нужен — без насоса она неработоспособна. Но вот два шаровых крана с обоих сторон и фильтр на входе нужны. Шаровые краны дают возможность, при необходимости, снять устройство для техобслуживания, ремонта или замены. Фильтр-грязевик предотвращает засорение. Иногда, как дополнительный элемент надежности, между фильтром и шаровым краном ставят еще обратный клапан, который предотвратит движение теплоносителя в обратном направлении.

Схема подключения циркуляционного насоса в систему отопления закрытого типа

Как заполнить систему отопления закрытого типа

В самой нижней точке системы, как правило, на обратном трубопроводе, для запитки/слива системы устанавливают дополнительный кран. В простейшем случае это тройник, установленный в трубопроводе, к которому через небольшой участок трубы присоединен шаровый кран.

Простейший узел для слива или залива теплоносителя в систему

В этом случае при сливе системы надо будет подставлять какую-либо емкость или подключать шланг. При заливе теплоносителя к шаровому крану подключается шланг ручного насоса. Это незамысловатое устройство можно взять на прокат в магазинах сантехники.

Есть второй вариант — когда теплоноситель это просто водопроводная вода. В этом случае водопровод подключается или к специальному входу котла (в настенных газовых котлах), или к аналогично установленному на обратке шаровому крану . Но в этом случае для слива системы необходима другая точка. В двухтрубной системе это может быть один из последних в ветке радиаторов, к нижнему свободному входу которого устанавливают шаровый кран слива. Другой вариант представлен на следующей схеме. Тут изображена однотрубная система отопления закрытого типа.

Источник: stroychik.ru

Разводка отопления от твердотопливного или газового котла в частном доме: схемы и их подключение

Устроить отопление в частном доме реально разными способами. Использование котла удобно, эффективно. Возможно подключить котел к отопительным батареям, радиаторам самостоятельно. Для этого выбирают конкретный тип разводки, действуют по схеме. Чтобы выбрать тип, изучают особенности помещения.

Особенности одно-, двухтрубной схем

В разводке используется одна, две трубы. Чтобы выбрать, ознакомляются с обоими видами.

Однотрубная

  • Дешевле двухтрубной в установке, обслуживании.
  • Монтаж легче, быстрее.
  • Аварии при использовании одной трубы регистрируются редко.

  • Невозможность перекрытия конкретного прибора отопления. Перекрывают систему полностью, используя общий стояк.
  • Продвижение теплоносителя по трубопроводу схемы чревато постепенным охлаждением. Обогрев неэффективен, поддержание температуры требует большего количества радиаторов.

Двухтрубная

Здесь труба подачи, стока остывшего носителя представлены двумя разными элементами. Расположены близко друг к другу.

  • Возможность перекрытия конкретной части отопления (радиатор), не нарушая общую циркуляцию.
  • Одинаковая температура в каждой батарее (из-за отсутствия смешения воды).

Из-за автономности частей, в двухтрубном варианте количество возможных потребителей тепла зависит только от пропускной способности труб.

Минус – стоимость материалов, увеличение суммарной длины магистралей. Двухтрубное отопление используется в квартирах, жилых многоэтажках, многоэтажных частных коттеджах.

Гравитационная система

Гравитационная — естественная тяга. Циркуляцию воды по заданному контуру осуществляет тянущее устройство, законы физики. Не потребуется подключение к электросети, насосу.

Котловое гравитационное отопление – частый гость дач, загородных домов, где случаются перебои с электросетью. Однако в домах, в которых используется котел, возможно организовать для экономии электричества.

Правильная разводка для естественной циркуляции необходима. При нарушении в монтаже, отопление получится нефункционирующим.

Особенность монтажа – наклон, не создающий помех подниманию воды от внутритрубного давления. Котел устанавливается ниже радиаторов, угол обеспечивает тягу для поднимания носителя, убывания по остыванию.

Однотрубная схема с ленинградкой

Развести гравитационную схему – задача сложная. Если котел используется в частном доме, квартире с одним этажом, количеством радиаторов, не превышающим 5-6 (точное значение зависит от мощности котла), реально обеспечить однотрубную ленинградку.

Схема, именуемая ленинградской – способ установки, когда магистраль располагается на уровне пола, ровно по поверхности. Батареи врезают нижним подсоединением.

Располагается на горизонтали. Единственный вертикальный элемент схемы – разгонный стояк. Отводится от котла, выгибается, подсоединяется к баку.

Монтаж горизонтального трубопровода для естественного цикла проводится под углом. Угол редко превышает 30 градусов.

На естественные циклы нельзя устанавливать мембранные клапаны. Давление в трубах недостаточно велико для преодоления носителем эластичного препятствия. Очистители, клапаны понижения напора существуют в других вариантах.

Ленинградская разводка в одну трубу работает в маленьких помещениях.

Двухтрубная с горизонтальной схемой

Отопление на две трубы в горизонтальном виде – схема для крупных помещений. Радиаторов на этаже больше десяти.

Магистрали подсоединяются к приборам параллельно. Сточная (обратная) расположена на уровне пола. Подача врезается в батарею сверху, разводка проходит под подоконником, потолком.

Не требуется разгонный стояк. Техническая вода отопления поднимается на высоту от котла, за счет давления внутри схемы.

Необходимы расширительный бак, стояки для перекрытия, предохранительные клапаны. Мембраны для двух труб с циклом на самотёке – неудачная мысль.

Проблему представляет скрытие разноуровневых магистралей с глаз. Придется подумать, как вернуть помещению вид. Работать будет исправно.

Работает схема в условиях одного этажа. Подключение радиаторов отопления в многоэтажных коттеджах требует вертикального расположения магистралей. Вертикаль не работает на самотеке, необходима организация принудительной тяги.

Однотрубная схема с верхней разводкой

Обеспечить здание самотечным отоплением возможно распределением по верху, в котором используется одна труба.

Подача, обратка расположены по горизонтали. По вертикали — связующие стояки. Верхний ряд обеспечивается отводом от подачи, стояком к нижнему. Получается, нижний ряд получает косвенное подключение, соединен с обратной магистралью.

Отопление на нижнем этаже незначительно хуже, чем на верхнем. Связано с трубоврезкой.

Котел располагают ниже подачи, отводя разгонный стояк вверх. В самой верхней точке — расширительный бачок.

Обязателен наклон магистралей. От бака, угол не должен быть больше 10 градусов. Возвратная линия — с уклоном в 5 максимум.

Разводка с принудительной циркуляцией

Принудительную циркуляцию носителя от котла по схеме осуществляет насос.

Добавление насоса – расширение возможностей. Среди вариантов отопления на циркуляции по принуждению самые новаторские, модные.

Принудительные циклы не боятся мембранных баков, клапанов. Тяга, создающаяся в цикличном отоплении, достаточна для преодоления эластичных помех.

Создание тяги, отопление сопровождается звуком работающего насоса. Бесшумно работающие модели обходятся дороже стандартных, звук работы стандарта не оглушителен. Обустроив котельную в подвале, подсоединив трубопроводы правильно, труба не будет издавать звуков. Радиаторы бесшумны.

Однотрубная схема с ленинградской разводкой

Ленинградская схема возможна на принудительном цикле, займет меньше места. Экономию пространства создаст отсутствие разгонного стояка. Его роль выполнит тянущее устройство.

Отведя магистраль от котла к баку, врезают насос. Трубную сеть врезают в каждый прибор. По закреплению всех соединений, отопление готово к эксплуатации.

При использовании газового котла, первый запуск производится с участием работника жилищной службы.

Соблюдать градусный наклон при монтаже не потребуется. Это не значит, что разрешены осечки, наклон против течения. Снижается производительность, проводящая способность системы, сказывается на температуре, на сроке службы котла.

Двухтрубная схема с нижней горизонтальной разводкой

Используя насос, две трубы, получают работающую принудительно систему, поддерживающую постоянную температуру. При монтаже не нужно отводить стояк для разгона технической жидкости.

Прокладка обеих магистралей снизу – способ скрыть теплосеть, не портить интерьер. Важно учитывать, что подающая требует расположения выше отводящей.

Схема с коллекторной разводкой

В математике термин «луч» означает прямую линию, имеющую начало, но не имеющую конца. «Луч» отопления означает, что две трубы не продолжаются друг другом, не стыкуются на контуре.

Коллекторное отопление предусматривает подсоединение каждого радиатора, батареи отдельным отводом. Если используется двухтрубная схема, подачу, обратную разветвляют на нужное количество подключений. Разводка с одной трубой подразумевает разветвление.

Минус — количество трубопровода, сложная установка. Плюс — автономность линий с возможностью перекрытия одной, без помех для другой. Полезно во время ремонтно-починочных работ. Обеспечено постоянство давления, прочность соединений.

Горизонтальная и вертикальная схемы с верхней разводкой

Вертикально расположенные магистральные соединения можно встретить в многоэтажных домах. Разводку сверху чаще используют, когда котел установлен на чердачной территории, котельная организована на техническом этаже под крышей.

Прятать трубы сложнее, ремонтные работы дороже. На производительность разность подключения не влияет. Отопление с верхней врезкой по мощности аналогично нижнему.

Горизонтальное магистральное расположение с разводкой по верхней части используется реже.

Система с двухконтурным котлом

Двухконтурные котлы работают на твердом (уголь, дрова) топливе, газе. Вторые предпочтительны, когда есть газопровод. При отсутствии, возможно использование баллонов.

Двухконтурный греет воду для отопления, подачи в горячее водоснабжение. Тепловая энергия рассчитана поровну, полученные жидкости одинаковой температуры. Время работы не сокращается, нет перерасхода топлива. С одним контуром, процедура требует заимствования тепловой энергии отопления.

При веском отличии, монтаж разводки аналогичен. Требуется отвод дополнительной трубы в обвязке с имеющейся магистралью. Отводится обвязанный трубопровод к потребителю воды – кран на кухне, ванная комната, умывальник.

Двухконтурное отопление часто разводят на две трубы. Разводка уменьшает потери тепловой энергии, котел функционирует исправно.

Для домов с исправным водоснабжением, бойлером, нагрев воды – ненужная функция. Можно не пользоваться. Не изменится режим работы котла, температура воды, поступающей в трубы отопления.

Проведение системы – мысли об экономии материала, времени, разумный расчет использования. Отопление от твердотопливного, газового котла, организуемое самостоятельно, требует расчета. Нужно посоветоваться со знающими людьми, учесть факторы, ознакомиться с вариантами. Разводка прослужит долго, безаварийно.

Источник: laminatepol.ru

Схемы подключения батарей отопления в доме

Все чаще для обогрева дач используют отопление, осуществляемое при помощи греющего электрокабеля (теплый пол, стены, потолки). Однако наилучшими и недорогими теплоносителями для частного дома всегда будут являться вода, пар и антифриз. А для их использования понадобится котел для нагрева, а также установка и подключение радиаторов отопления.

Подключение радиаторов отопления в частном доме

Большой коттедж или миниатюрный домик – каждый из них в равной степени в холодное время нуждается в бесперебойном отоплении, причем это отопление должно обеспечивать комфортную температуру в жилище, но и не быть слишком обременительным для семейного бюджета.

Типы систем отопления

Прежде чем производить подключение радиатора отопления в частном доме, необходимо продумать: по какому типу будет производиться монтаж системы. Отопление разделяют на два вида по типу разводки – однотрубная и двухтрубная. Каждая из них имеет свои отличительные особенности, поэтому рассмотрим их отдельно.

Однотрубная система

Виды разводки однотрубной системы отопления

Однотрубная схема используется преимущественно в многоэтажных строениях и отличается:

  • простотой подключения;
  • высокой гидродинамической устойчивостью;
  • низкими расходами на материалы и оборудование,
  • возможностью использования разных типов теплоносителя (вода, антифриз);

Несмотря на вышеперечисленные преимущества, такая отопительная система имеет и ряд недостатков, к коим относятся:

  • ограниченное количество радиаторов на одной магистрали;
  • невозможность регулировать температуру;
  • низкая энергоэффективность.

Большинство из этих недостатков может быть устранено при помощи специальных технических решений, поэтому однотрубная система крайне востребована в многоэтажных частных домах (от 3х этажей), так как её намного легче монтировать. Также такой вариант разводки применяется при использовании современных котлов, которые создают достаточное давление в системе для быстрой рециркуляции теплоносителя.

Схема подключения радиатора отопления двухтрубная система

Двухтрубная разводка отопления в частном доме

Двухтрубная система отличается тем, что поступление в радиатор горячего теплоносителя и перемещение холодного производится по двум не связанным между собой веткам. Такие отопительные системы в свою очередь делятся на вертикальные и горизонтальные. В первом случае они монтируются в многоэтажных строениях, а во втором – в одноэтажных.

У двухтрубной системы существует большое количество преимуществ перед однотрубной, а именно:

  • одинаковая температура теплоносителя во всех батареях;
  • возможность монтажа терморегуляторов на каждую линию;
  • благодаря легкости разводки труб по такой системе отопительная схема может быть использована в здании любой площади и планировки;
  • высокая энергоэффективность.

Недостатки двухтрубной схемы – это сложность монтажа и более высокая стоимость и количество необходимых материалов.

Выбор типа соединения радиатора с трубами: схемы подключения

Виды соединения радиатора с трубами

Подключение радиаторов отопления в частном доме должно производиться по выбранной схеме, которая определяет последовательность подключения труб к самому радиатору. Проектная документация любого здания должна включать разводку отопления при строительстве, однако в случае с дачей и другими личными постройками, все зависит от заказчика и компании реализующей монтаж.

Схемы подключения радиаторов отопления в частном доме бывают следующих типов:

  • односторонняя;
  • седельная;
  • диагональная;
  • нижняя.

Выбор определенной схемы зависит от расположения подводящих и отводящих теплоноситель труб и степени энергоэффективности. Рассмотрим каждую из них более подробно.

Седельная и нижняя схема подключения радиаторов отопления

Нежняя схема соединения радиатора с трубами

Такие методы подключения целесообразно использовать, если труба «подачи», питающая радиатор горячим теплоносителем, и труба «обратки», по которой остывший теплоноситель покидает радиатор, расположены вблизи от пола. Тогда они подключаются к радиатору с противоположных сторон секций, и батарея заполняется теплоносителем.

Недостатком такого подключения является невысокая энергоэффективность (потери могут достигать 15%). Низкая энергоэффективность такой схемы объясняется тем, что теплоноситель циркулирует в основном в нижней части радиатора, при этом его верхняя часть не будет достаточно прогреваться. Из-за этого существует также проблема долгого нагрева помещения, а также возможность коррозии металла из-за перепадов температур при заполнении батареи.

Односторонняя схема подключения радиаторов отопления в частном доме

Одностороннее соединение батарей

Эта схема отличается тем, что линия, по которой поступает теплоноситель, и отводящая труба подключаются к одной и той же секции радиатора. Подающая – подключается в верхней части батареи, а отводящая – в нижней. Односторонняя схема подключения позволяет равномерно прогревать каждый отдельно взятый радиатор, отличается высокой теплоэффективностью, но является не самым удобным вариантом.

Это идеальный вариант для домов с небольшим количеством батарей. Но если количество секций превышает 15 единиц, о теплоэффективности такой схемы можно забыть.

Диагональная (перекрестная) схема подключения

Перекрестное подключение батарей

Если требуется обеспечить теплом дом большой площади с большим количеством жилых помещений, гораздо эффективнее использовать диагональную схему. При реализации подключения по такой схеме подающая теплоноситель труба подключается в верхней части радиатора, а отводящая – в нижней части на противоположной секции. Этот вариант отличается наиболее высоким коэффициентом теплопередачи (потери всего 2%).

Правильное расположение радиаторов в доме

Радиатор в частном доме - одностороннее нижнее подключение

Правильное подключение радиаторов отопления зависит не только от соблюдения нюансов соединения с трубопроводной системой, но и от правильного расположения отопительных устройств в помещении. Дело в том, что батарея выполняет не только функцию обогрева, но и должен предотвращать проникновению холодного воздуха в дом (выполняет функцию тепловой завесы). Наиболее уязвимое место для попадания холодного воздуха – это окна, причем, чем больше их размер, тем больше они пропускают холода. Чтобы предотвратить попадание холодного воздуха в дом, радиаторы устанавливаются под подоконником.

Отопительное устройство должно быть установлено точно по центру окна, важно также правильно расположить его относительно пола и стены. Зазор между батареей и стеной не должен превышать 5 см, а между радиатором и полом – 10 см.

Чтобы тепло могло свободно подниматься, преграждая путь холодному воздуху, отопительное устройство должно быть выдвинуто немного вперед и не находиться полностью под подоконником. Установка радиатора во многом зависит от типа его крепления. На кронштейны – наиболее распространенная схема, для их правильного размещения придется вооружиться уровнем, линейкой и перфоратором. Как только крепление готово, остается только установить на них радиатор и подключить его к трубопроводной системе.

Итог

Прежде всего необходимо правильно выбрать батареи, в соответствии с типом соединения и проектной схемой. Начинающему, не имеющему навыков подключения радиаторов отопления в частном доме, будет очень непросто учесть все нюансы, поэтому эти хлопоты лучше доверить специалистам. Если же у вас есть определенный опыт, то с помощью наших рекомендаций вы сможете выбрать схему подключения, просчитать наиболее оптимальный вариант теплоснабжения своего дома и реализовать его на практике или же сэкономить на подготовительных работах и самостоятельно разработать проект теплоснабжения помещений в своем доме.

Источник: vsadu.ru

Схемы подключения радиаторов отопления в частном доме

При устройстве системы водяного отопления в частном доме каждый предварительно задумывается, как все скомпоновать, какие элементы как разместить, чтобы отопление работало максимально эффективно. Одним из вопросов, который нужно решить, выступает, по какой схеме сделать разводку радиаторов отопления?

Схема

Общая схема разводки отопления в частном доме

На рисунке отображены основные схемы подключения радиаторов и теплых полов в частном доме. Как видно из рисунка, на первом этаже установлен котел отопления, от которого начинается разводка по всему дому. Здесь изображена коллекторная схема подключения радиаторов и теплого пола. При этом разводку отопления можно произвести еще по двум схемам: однотрубной и двухтрубной, которые будут рассмотрены ниже.

Подающая труба на рисунке изображена красным цветом, а обратка – синим, причем сами радиаторы можно также подключить по-разному.

Однотрубная система отопления

В однотрубной системе отопления теплоноситель подводится к батареям отопления и отводится от них по одной и той же трубе. При этом, если в многоэтажных домах делают и горизонтальную, и вертикальную системы отопления, то в частном доме используют в основном однотрубную горизонтальную систему. Схема такой системы отопления показана на рисунке ниже.

Схема

Схема горизонтальной однотрубной системы отопления для частного дома

На рисунке красной стрелкой обозначена подача теплоносителя, а синей – его отведение. Однотрубную систему можно также подключить по- разному, при этом следует отметить, что при подключении по верхней схеме КПД системы будет выше, так как циркуляция теплоносителя лучше.

Для хорошей циркуляции теплоносителя в системе нужно обязательно на каждой батарее при проводке однотрубной сети соединять подающую и отводящую трубу, так называемый байпас.

К достоинствам однотрубной системы отопления следует отнести:

  1. Простота – монтаж однотрубной системы намного проще чем, например, двухтрубной или лучевой.
  2. Низкая стоимость – поскольку эта система проще, то она и намного дешевле. Такую систему отопления ставят в основном при ограниченном бюджете на проведение отопления.

При этом у такой системы отопления есть несколько недостатков:

  1. Однотрубную систему отопления сложнее регулировать и балансировать. Такой балансировки, как при других схемах разводки, добиться почти невозможно.
  2. При использовании самотечной системы отопления самые дальние от котла батареи будут прогреваться хуже, чем ближние радиаторы. Поэтому на такую систему дальние радиаторы нужно делать немного больше, чем ближние, или ставить циркуляционный насос.
  3. Такая система не может быть слишком большой, поэтому не сильно подходит для большого дома.
  4. Требуются трубы большего диаметра, чем для других систем отопления.Этих недостатков лишена двухтрубная схема подключения.

Двухтрубная система отопления

В такой системе отопления теплоноситель подводится к батареям по одной трубе, а отводится – по другой. Такая система намного лучше настраивается и регулируется, но более дорогостоящая, чем однотрубная. Существует несколько вариантов двухтрубной разводки: горизонтальная и вертикальная. Схемы таких систем показаны на рисунке ниже.

Схема

Вертикальная и горизонтальная двухтрубные схемы разводки системы отопления

На рисунке показаны схемы горизонтального и вертикального подключения. Красным цветом отмечен подающий трубопровод, синим – отводящий. При этом следует знать, что циркуляционный насос и расширительный бачек устанавливают на обратный трубопровод системы отопления.

Достоинства:

  1. Возможность лучшей балансировки и регулировки такого отопления.
  2. Меньший диаметр труб отопления.
  3. Равномерный прогрев всех радиаторов системы отопления.

Недостатки:

  1. Более высокая стоимость.
  2. Более сложный монтаж отопительного оборудования.

Лучевая или коллекторная система отопления

При монтаже по этой схеме на каждом этаже устанавливаются специальные коллекторы на подачу и обратку, от которых идут трубы к каждому радиатору отопления на этаже. Таким образом, при использовании такой системы отопления можно добиться самой лучшей балансировки и регулировки, но она считается самой дорогостоящей и не может работать в безнапорном режиме.

Для выбора оптимального решения можно объединить все системы в одну и сделать так называемую комбинированную систему отопления. Например, для теплых полов и бойлера косвенного нагрева использовать коллекторную схему подключения, для незначительных помещений: коридора и прихожей – однотрубную, для остальных – двухтрубную.

Подключения радиаторов

Помимо разной разводки сетей отопления можно еще по-разному подключить отопительные батареи. Причем при разном подключении они будут по-разному работать. Существует четыре типа подключения радиаторов: диагональное, одностороннее, седельное и нижнее. Все схемы подключения изображены на рисунке ниже.

Схема

Схемы подключения радиаторов отопления

Как видно из рисунка, батареи можно подключить четырьмя разными способами. От способа подключения зависит, прежде всего, КПД системы отопления. Красной стрелкой показан приход теплоносителя, синей – его отвод.

Рассмотрим подробно все схемы подключения радиаторов:

  1. Диагональное – считается самым лучшим по теплоотдаче и рекомендуется для обязательного использования, если батареи шириной более 1 метра. Теплопотери при этом минимальны и составляют 2-3%.
  2. Одностороннее – такой тип подключения не настолько эффективен как диагональный, но более удобен, например, для установки балансировочного автоматического клапана.
  3. Седельное – у такого типа подключения теплопотери еще больше, но его достоинство в том, что отопительные трубы спрятаны и не нарушают общий интерьер помещения.
  4. Нижнее – это самый неэффективный способ подключения, его единственный плюс в том, что трубы вообще можно спрятать в стену и скрыть с глаз.

Помимо того, как подключены батареи, большое значение имеет, где они установлены. Радиаторы устанавливают в основном под окнами, ничем по возможности не загораживая, чтобы ограничить поступление холодного воздуха из окна в помещение.

Всякого рода декоративные перегородки сильно уменьшают теплоотдачу от радиатора. Современные радиаторы имеют красивый внешний вид и потому не сильно нуждаются в дополнительном улучшении.

Выбор батарей. Видео

О том, как правильно выбрать радиаторы отопления исходя из заданных условий эксплуатации, делится полезной информацией это видео.

Рассмотрев все схемы подключения, можно браться за составление эскиза собственного проекта. При этом предварительно нужно все взвесить и сделать выбор в пользу того или иного способа подключения. Лучшим решением в этом случае будет комбинировать несколько схем подключения для достижения наилучшей эффективности и лучшего соотношения цена/качество.

Источник: aqueo.ru

Рейтинг
( Пока оценок нет )
Загрузка ...
