Схема отопления 2 этажного дома

Схема отопления двухэтажного дома Популярность двухэтажных коттеджей нельзя оспорить – они удобны, комфортны, позволяют разместить все жилые помещения на...

Схема отопления двухэтажного дома

Популярность двухэтажных коттеджей нельзя оспорить – они удобны, комфортны, позволяют разместить все жилые помещения на сравнительно небольшой площади участка. Вместе с этим, двухуровневые сооружения требуют особого подхода к организации внутренних систем – отопление относится к наиболее необходимым, даже, жизненно важным.

Проектирование принципиальной и рабочей схемы, монтаж трубопроводов и рабочего оснащения, требуют профессионального подхода, привлечения проверенных специалистов, имеющих опыт в конструировании систем отопления различной сложности.

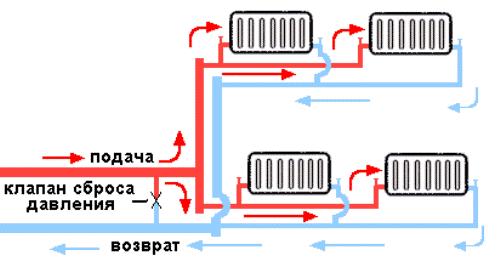

Двухтрубная компоновочная схема отопления двухэтажного дома считается наиболее популярной и широко востребованной, так как совмещает в себе высокую функциональность, надежность и небольшую стоимость на каждом из этапов создания. Компания ИнноваСтрой, осуществляя строительство частных домов на протяжении многих лет, вывела процесс разработки и установки описываемого вида отопительных систем на наивысший уровень – с учетом собственного практического опыта, рекомендаций и требований ГОСТов и СНиПов. При разработке используются современные компьютерные программы, задействуются экономичные котлы и прочее оборудование, создается прочная система, способная работать в любых условиях, при различных форс-мажорных ситуациях.

система отопления 2(3)этажного дома

Двухтрубная система отопления частного дома | ИнноваСтрой

Двухтрубная схема отопления двухэтажного дома: принцип работы

Основа конструкции заключается в том, что для обеспечения надлежащего уровня отопления в коттедже, используются разные, зачастую полностью изолированные, магистрали для подачи теплоносителя и для его отвода. Данная схема выгодна в том плане, что она сокращает время наполнения труб и батарей горячими жидкостями, к примеру, а все потребители получают одинаковый объем тепла при стандартной температуре. Это ускоряет прогреваемость помещений, снижает теплопотери при транспортировке по трубам, повышает энергоэффективность.

Двухтрубная схема системы отопления двухэтажного дома имеет свои особенности, которые полностью характеризуют ее принцип работы:

  1. котел устанавливается в отдельном помещении, специально спроектированном таким образом, чтобы расстояние до самого дальнего потребителя было как можно меньшим. При этом можно использовать любой тип нагревателей, работающих на разных энергоресурсах – дрова, пеллеты, газ, электричество, жидкое и твердое топливо;
  2. циркуляционный насос – обязательная часть системы, обеспечивающая равномерную подачу теплоносителя по трубам на двух уровнях дома. К сожалению, естественная циркуляция внутри отопительной системы при многоэтажной конструкции практически невозможна, а потому намного дешевле и проще устанавливать насос для принудительной перекачки нагретой жидкости по всем трубам;
  3. подводящая магистраль – в зависимости от типа – последовательное или параллельное подключение – трубы поставляют теплоноситель во все радиаторы, батареи, к системе теплого пола, равномерно. Так обеспечивается скорость прогревания помещений, так как сокращается круг подачи теплоносителя;
  4. отводящая магистраль – также подсоединена к каждому потребителю и отводит остывшую жидкость обратно к котлу. При этом, в зависимости от скорости остывания, проводится наполнение горячим теплоносителем с помощью клапанов и регуляторов.

Двухтрубная схема отопления двухэтажного дома при правильном подборе комплектующих, тщательном проектировании, качественном монтаже – способна работать многие годы без вмешательства собственника здания. Кроме этого, такая схема имеет массу преимуществ в области экономии энергии, динамическом регулировании температуры в помещениях, контроле за отоплением в случаях длительного отсутствия жильцов в коттедже.

Система отопления 2-х этажного дома

В компании ИнноваСтрой вы можете заказать индивидуальный проект дома с соответствующей системой отопления, так как для каждого конкретного случая проводится персональный расчет. На формирование отопительных коммуникаций оказывает влияние даже такие факторы, как близость соседних домов, защита от холодных ветров, среднегодовое количество осадков в регионе.

Двухтрубная система отопления частного дома | ИнноваСтрой

Схема системы отопления двухэтажного дома: разновидности

В последнее время все большую популярность набирают, так называемые, эко-системы, поддерживающие естественную циркуляцию теплоносителя в трубах. Но, с точки зрения эргономичности, компактности и экономии – лучше применять отопительные сети с принудительной циркуляцией, так как она имеет больше преимуществ и более проста в установке. Для сравнения рассмотрим обе схемы системы отопления двухэтажного дома с двумя трубопроводами.

Требует установки расширительного бачка, а также накопительных емкостей для теплоносителя на верхнем этаже дома. То есть, от котла, как правило, размещенного на нижнем уровне, по магистрали подается горячая вода на чердак – откуда самотеком теплоноситель распространяется по всем потребителям. Охлажденная жидкость, под действием естественных физических законов, стекает вниз к котлу для последующего нагрева. Особенности данной схемы таковы:

  1. минимум энергозатрат, так как насос подает горячий теплоноситель только вверх, что снижает время его работы, затраты на электричество;
  2. по трубам теплоноситель течет самостоятельно, наполняя радиаторы, конвекторы и батареи;
  3. к минусам относят большие потери в тепле и в давлении – теплоноситель в процессе самостоятельного опускания по трубам теряет часть температуры, а скорость наполнения батарей зависит от состояния жидкости;
  4. из-за разности в плотностях холодного и горячего теплоносителя, необходимо использовать трубы разного диаметра, чтобы обеспечить равномерную подачу и отвод жидкости.

Двухтрубная система отопления частного дома | ИнноваСтрой

Принудительная циркуляция

Такая схема отопления двухэтажного частного дома признана наиболее экономичной и эффективной, так как находится в зоне наилучшего соотношения параметров «цена/качество/эффективность». Основное отличие данного варианта состоит в том, что для подачи горячего теплоносителя используется циркуляционный насос, обеспечивающий высокие показатели наполнения батарей и системы теплого пола. Главные характеристики двухтрубной схемы с принудительной циркуляцией:

  1. одинаковое давление во всех трубах и равномерная подача к радиаторам и батареям;
  2. возможность ускорить или ослабить подачу теплоносителя в любое время;
  3. использование труб меньшего диаметра – так как жидкость идет под давлением, то ее физические характеристики никак не влияют на магистрали;
  4. быстрота нагрева помещения;
  5. практически нулевые теплопотери в процессе подачи теплоносителя к потребителям;
  6. постоянная работа насосов приводит к некоторому увеличению расходов на электричество;
  7. компактность системы – все основные рабочие элементы можно разместить в небольшом по площади помещении.

Двухтрубная система отопления частного дома | ИнноваСтрой

Разводка – обустройство трубопроводов

Принудительная двухтрубная схема отопления двухэтажного частного дома может иметь разные типы компоновки, в зависимости от персональных пожеланий заказчика. В принципе, наличие двух магистралей уже гарантирует широкие возможности по регулированию тепла в помещениях, но и разнообразные типы разводки помогают создать надежные и функциональные подсети, направленные на обеспечение разного уровня комфорта:

  • последовательная – самая простая, но в то же время, наиболее малоэффективная для двухуровневого коттеджа. Принцип действия заключается в том, что подающая и отводящая магистрали расположены по всему периметру здания и потребители получают теплоноситель по очереди – от ближнего к дальнему. При этом регулировать степень отопления не получится, так как закрытие крана на одной батарее приводит к тому, что все последующие также не получают горячей жидкости;
  • параллельное – эффективный способ компоновки, когда к магистральным блинным трубопроводам, подводящему и отводящему, присоединены батареи или радиаторы. В таком виде можно осуществить индивидуальную регулировку для каждой комнаты, как в варианте подачи, так и в скорости отвода остывшей жидкости. Данная схема отопления двухэтажного частного дома широко распространена, так как, в некоторых случаях, не требует больших финансовых и рабочих вложений;
  • лучевая – самая сложная, но и наиболее гибкая система разводки. Здесь работает принцип индивидуальной компоновки, когда каждая комната, а подчас и каждый потребитель, имеют собственную подводящую и отводящую магистраль. Это позволяет создавать собственный микроклимат для комнат различного назначения. Монтаж лучевой двухтрубной разводки требует тщательного проектирования и привлечения опытных монтажников, так как качество прокладки коммуникаций напрямую зависит от квалификации специалистов.

Двухтрубная система отопления частного дома | ИнноваСтрой

Основы выбора системы и создание в проектной организации

Компания ИнноваСтрой обеспечивает грамотное проектирование и монтаж отопления под ключ , в соответствии с требованиями нормативной документации, стандартов и правил, принятых в России для частного строительства. Многолетний опыт работы позволяет максимально оптимизировать систему отопления, применяя комбинирование различных систем с тем, чтобы вы получили надежную, долговечную, экономную схему отопления жилого дома, независимо от площади и места размещения.

Чтобы выбрать наиболее подходящую компоновку, также нужно учитывать особенности предлагаемых на рынке котлов, работающих с разными энергоносителями. Самый распространенный вариант – газовые котлы и водяное отопление – эта схема считается наиболее экономной и эффективной, не требующей значительных вложений.

В практике ИнноваСтрой встречаются также системы отопления, основанные на жидком и твердом топливе (дизель, брикеты, дрова), а также использование антифриза в трубопроводах, который обладает более высокими показателями теплосохранения и долго не остывает.

Также важно обеспечить энергоэффективность самого коттеджа – утепление стен, потолков, кровли и фундамента позволят на 25-30% снизить расходы на организацию системы отопления, увеличат сохранность тепла в холодное время года.

Чтобы получить высококачественную двухтрубную схему отопления двухэтажного дома, следует обращаться к проверенным специалистам, гарантирующим долгую эксплуатацию, надежность монтажа, качество используемого оборудования. Компания ИнноваСтрой всегда поможет создать комфортный микроклимат в вашем загородном доме, коттедже, особняке или резиденции.

Источник: innstroy.ru

Схема отопления двухэтажного дома с естественной циркуляцией — система отопления самотеком

Схема отопления двухэтажного дома с естественной циркуляцией - система отопления самотеком 1

Самотечная система отопления двухэтажного дома является единственным выходом в условиях, когда отсутствуют газ и электричество. Естественно, подобных проблем в современном мире просто не существует. Однако все-таки случаются ситуации, в которых приходится монтировать отопление открытого типа.

На что оказывает влияние отопление открытого типа?

  1. дизайн в доме при данном типе обогрева должен отвечать пожарной безопасности;
  2. отсутствие контроля за равномерным распределением тепла;
  3. представленные схемы отопления с естественной циркуляцией позволяют производить обслуживание и ремонт всей системы без особых затрат;
  4. небольшие объемы работ, связанных с прокладкой трубопровода и подключением открытого расширительного бака для отопления;
  5. оптимальная стоимость необходимого материала.

Если вас заинтересовала схема естественного отопления, то всевозможные примеры вы сможете отыскать на нашем сайте. Однако разобраться в чертежах удается не каждому специалисту. Поэтому мы рекомендуем обратиться за помощью к инженерам. Именно они смогут правильно рассчитать всю систему отопления, составить смету.

Схема отопления двухэтажного дома с естественной циркуляцией - система отопления самотеком 2

Преимущества отопления частного дома с естественной циркуляцией

Есть ли смысл рассказывать обо всех гранях использования самотечной системы отопления? Наверное, нет. Поэтому мы затронем лишь основные показатели тех преимуществ, которые вы оцените сразу же после запуска.

  1. Экономичность отопления частного дома с естественной циркуляцией – это важный фактор. Этот показатель можно оценить в самом начале работ. Ведь на монтаж системы, ее обслуживание и ремонт не потребуется больших финансовых затрат.
  2. Отсутствие дополнительного оборудования (насосов) можно считать основным преимуществом данной системы отопления. Как же так? Во время монтажа по схеме отопления (с естественной циркуляцией) и после запуска системы вы обнаружите, что отсутствуют вибрации, посторонние шумы.
  3. Снижение стоимости на электроэнергию гарантировано. Ведь насосы требуют энергообеспечения. В самотечном же варианте отсутствуют подобные нужды и, соответственно, траты.
  4. Постоянное движение выбранного вами теплоносителя в действующей системе отопления является залогом равномерного и постоянного распределения тепла между радиаторами.
  5. При работах по установке и запуску данного типа отопления не требуется особых умений, знаний и навыков.

Единственный секрет, о котором стоит сказать сразу – в отоплении открытого типа теплоноситель должен быть химическим. Вода зимою замерзает, а значит, ваша цель достигнута не будет.

Однако если вы планируете проводить самотечную систему в дачном доме, то вполне допускается использовать воду.

Схема отопления двухэтажного дома с естественной циркуляцией - система отопления самотеком 3

Технология монтажа самотечной системы отопления

  1. Определение модели котла и его местоположения — это самое важное во всей самотечной системе отопления. Этот агрегат производит нагрев теплоносителя.
  2. Теперь, согласно самотечной системе отопления, по схеме определяем расположение трубопровода. Существуют 2 типа прокладки труб – одинарный и двойной.
  3. Выбираем радиаторы, которые будут располагаться в комнатах, подвале и на чердаке (при необходимости).
  4. Не забываем о том, что так же необходимо подобрать расширительный бак.

В процессе монтажа трубопровода следует помнить о том, что создаваемая линия должна иметь определенный уклон. Этот показатель рассчитывают таким образом, чтобы каждый метр трубы наклонялся на 0,005 м. Направлять угол наклона следует в сторону нагревающего бака.

Для чего необходимо реализовывать данное требование?

  • Наличие уклона трубы позволяет ускорить движение теплоносителя.
  • Во время работы системы отопления данного типа возникают пузырьки воздуха. Для того чтобы устранить их из труб, делается наклон трубопровода. В этом случае в процессе нагревания воды, происходит расширение теплоносителя. И пузыри оказываются в открытом расширительном баке для отопления. Здесь предусмотрен их вывод в атмосферу.

Схема отопления двухэтажного дома с естественной циркуляцией - система отопления самотеком 4

Правила подбора котла

В связи с тем, что самотечная система отопления двухэтажного дома рассчитана на то, что в здании отсутствует газ и электричество, следует правильно подобрать главный нагревательный элемент. Ведь покупка современного устройства, работающего от напряжения, окажется простой тратой бюджета. Следовательно, останавливаем выбор лишь на тех моделях котлов, которые работают на твердом топливе.

Секрет монтажа расширительного бака

Казалось бы, что может быть сложного в том, чтобы следовать готовой схеме системы отопления. Однако на чертеже невозможно показать, точное местоположение элементов отопления. И в результате потраченное время и усилия окажутся излишними. Ведь при монтаже расширительного бака стоит помнить, что его следует закреплять в верхней точке всей системы отопления.

Схема отопления двухэтажного дома с естественной циркуляцией - система отопления самотеком 5

Еще по этой теме на нашем сайте:

    Двухтрубная система отопления — схема, расчет и монтаж системы
    Ну, что сказать, водяная отопительная система была всегда очень сильно распространена в различных регионах для отопления строений — причиной тому являются её доступность и простота в плане.
    Одним из наиболее эффективных и экономически привлекательных вариантов систем отопления частных домов или загородных коттеджей является однотрубное отопление с нижней разводкой.
    Перед тем, как приступить к строительству частного дома, нужно определиться с системой отопления. Детально проработанный проект отопления двухэтажного дома обеспечит хорошее распределение тепла по всему.
    Ленинградская система отопления, схема которой широко применяется в многоэтажных и частных домах — это одна из самых распространенных схем организации обогрева в зданиях. Обогрев по.

Добавить комментарий Отменить ответ

Главная боковая колонка

Новые Публикации на Сайте

  • Правильное отопление бани зимой
  • Подключение радиатора отопления к полипропиленовым трубам — варианты
  • Грамотный расчет отопления дома
  • Реальное отопление пеллетами – отзывы владельцев котлов и печей
  • Какой расход пеллет на отопление дома 200м2
  • Оптимальный расход пеллет на отопление дома 150м2
  • Реальный расход пеллет на отопление частного дома 100м2
  • Печь для гаража своими руками – отопление гаража на дровах
  • Печка в гараж своими руками — варианты на отработке, дровах, электричестве
  • Отопление гаража — самый простой и экономный способ

Отзывы Пользователей

  • Stepan к записи Разморозка системы отопления — запуск системы отопления частного дома после аварии
  • Павел к записи Какие лучше купить брикеты для отопления
  • bertsi к записи Отопительно-варочная печь Малютка – порядовка для печи
  • plastallik к записи Медные трубы для отопления – цены и какие выбрать
  • Геннадий к записи Самодельный котел для водяного отопления в частном доме
  • Володя к записи Как работает автоматический спускник воздуха системы отопления в частном доме
  • ВЛАДЛЕН к записи Альтернатива газовому отоплению в частном доме — какие есть варианты
  • Валерун к записи Конвекционные печи на дровах и угле для отопления дома

Источник: wikiteplo.ru

Разводка отопления в двухэтажном доме: какую собрать

Twitter

Эффективность работы любой современной системы отопления дома зависит от двух факторов – от правильно подобранного оборудования и схемы разводки, в задачи которой входит транспортировка теплоносителя и равномерное его распределение между всеми потребителями. Именно о ней мы и поговорим в этой статье, в которой вместе с сайтом stroisovety.org ответим на вопрос, какой может быть разводка отопления в двухэтажном доме – мы рассмотрим все возможные варианты, а вы уже выберете из них наиболее подходящий для вашего строения.

разводка отопления в двухэтажном доме фото

Разводка отопления в двухэтажном доме фото

Разводка отопления в двухэтажном доме: система стояков

Конструктивно данную схему разводки отопления двухэтажного дома можно представить следующим образом – это один главный стояк большого диаметра, поднимающийся строго вертикально от котла к чердачному помещению дома. Там он разветвляется на несколько крыльев, от которых теплоноситель распределяется по малым подающим стоякам, а уже к ним производится подключение отопительных приборов в доме. Дальше все эти стояки собираются в обратный трубопровод, по которому остывший теплоноситель возвращается назад к котлу на очередной цикл подогрева.

Такое отопление двухэтажного дома выглядит достаточно просто и, кроме того, отличается небольшим количеством вспомогательного оборудования – как правило, для нормальной работы подобных систем достаточно всего одного мощного циркуляционного насоса, а также системы запорной арматуры на стояках и непосредственно на самих сантехнических приборах. Запорная арматура необходима для отладки равномерной работы радиаторов отопления. Кстати, такая система отлично может работать и без циркуляционного насоса – если правильно соблюсти уклоны лежаков подающих и обратных трубопроводов, то от использования электричества в системе отопления можно отказаться полностью. Такое отопление называется система с естественной циркуляцией теплоносителя. В ней очень важно правильно соблюсти диаметры труб – чем дальше от котла отопления, тем трубопроводы становятся тоньше.

отопление двухэтажного дома фото

Отопление двухэтажного дома фото

Несмотря на всю простоту данной разводки отопления двухэтажного дома, ее создание неотменно сопряжено с массой тонкостей и нюансов, нарушение которых ведет к снижению эффективности работы системы в целом. Мало того, подобные схемы отопления не без недостатков.

  1. Сами стояки изрядно портят внешний вид помещений дома.
  2. Большие потери тепла, которые происходят благодаря расположению подающего трубопровода на чердаке. Его, конечно, можно опустить под потолок верхнего этажа дома, но это, опять же, нарушение эстетики.
  3. Обратный трубопровод, проходящий над полом первого этажа, также имеет неприглядный вид – по большому счету, его нужно опускать в подвал, но, как и в случае с чердаком, это снова теплопотери. К тому же, при такой постановке вопроса в подвал придется перенести и топочную, а это не всегда возможно – как правило, при работе газового оборудования в помещении мини котельной должно быть окно определенных размеров.

В большинстве случаев такие системы хороши для больших многоэтажных домов – практически в каждой высотке отопление собрано по такому принципу.

Как сделать разводку отопления в двухэтажном доме: коллекторная схема

Считается, что коллекторная разводка отопления на сегодняшний день является наиболее продвинутой и эффективной, но достаточно сложной в сборке. Основным узлом данной схемы является коллектор, или, как его еще называют, распределительная гребенка.

По сути, это труба большого диаметра, из которой осуществляет забор теплоносителя через патрубок меньшего диаметра – таких точек забора в гребенке может быть несколько, и каждая из них осуществляет запитку теплоносителем отдельно взятого крыла. Гребенка монтируется и на подачу и на обратку котла и соединяется так называемой гидрострелкой, через которую осуществляется циркуляция теплоносителя, что позволяет поддерживать в ней определенную температуру – таким образом в каждое отдельно взятое крыло подается теплоноситель одинаковой температуры. На вопрос, что такое крыло отопления, можно ответить просто – это группа из нескольких отопительных приборов. Но группы можно разбивать по-разному – это может быть целый этаж либо какая-то его часть. Мало того, каждое из отдельно взятых крыльев может быть оборудовано небольшим коллектором, который распределяет теплоноситель уже непосредственно к радиаторам или другим элементам системы (например, к участку теплого пола).

коллекторная разводка отопления фото

Коллекторная разводка отопления фото

Коллекторное отопление двухэтажного дома имеет массу преимуществ, но в первую очередь к ее достоинствам относят удобство эксплуатации – по сути, каждое разветвление подобной системы оборудуется запорной арматурой, что позволяет включать, отключать или регулировать ту или иную часть отопительной системы. Но кроме удобства эксплуатации существуют и другие положительные моменты.

  1. Практически вся разводка по помещениям делается трубами тонкого диаметра, что позволяет их с легкостью прятать даже в пол.
  2. Мало того, современное коллекторное оборудование также не отличается большими габаритами, что вполне позволяет спрятать его в специальный ящик в стене. По сути, самым большим элементом подобной системы является центральный коллектор, который устанавливается непосредственно в топочной, возле массивного котельного оборудования.
  3. Также не лишним будет отметить и экономичность работы такой системы отопления. Достигается высокая степень экономичности за счет того, что из коллектора берется только необходимое количество теплоносителя, а оставшийся невостребованным отправляется назад в топку котла на подогрев.

Не обходится дело и без недостатков, которых, в общем-то, не мало – самым главным из них можно назвать стоимость коллекторной системы отопления двухэтажного дома. Она довольно высокая, так как на ее монтаж уходит гораздо большее количество труб и прочего оборудования. Кроме этого недостатка, также можно отметить и отсутствие естественной циркуляции.

Такой системой обычно управляет несколько циркуляционных насосов. Сколько контуров, столько и насосов. А это, по меньшей мере, энергозависимость – пропало напряжение в сети, и нет тепла в доме. В этом отношении лучше, чем система отопления с естественной циркуляцией теплоносителя, ничего нет.

Система отопления двухэтажного частного дома: однотрубная схема

Однотрубная система отопления известна в народе под названием «ленинградка» – почему ее так назвали, не знаю. Наверное потому, что впервые ее использовали в этом городе, и там она получила широкое распространение. Суть этой системы заключается в том, что теплоноситель движется от подачи к обратке по одной закольцованной магистрали – отопительные приборы своими двумя подводками врезаются в одну трубу, в чем и заключается ее основной недостаток – самые последние по ходу движения теплоносителя батареи, получают меньше всего тепловой энергии. Исправить такое положение дел можно только установив на подводки к радиаторам и между ними на магистраль регулирующую запорную арматуру – как вариант, на одну из подводок можно монтировать трехходовой кран. В любом случае это дополнительные сложности.

как сделать разводку отопления в двухэтажном доме фото

Как сделать разводку отопления в двухэтажном доме фото

Если говорить о преимуществах, которые предоставляет однотрубное отопление двухэтажного дома, то здесь можно отметить возможность естественной циркуляции теплоносителя. При соблюдении правильных уклонов отопление, собранное по такой схеме, может работать без электроснабжения. Также в качестве достоинств можно выделить меньшее количество трубопроводов, что одновременно и снижает стоимость системы в целом, и делает ее более эстетичной на вид.

двухтрубное отопление двухэтажного дома фото

Двухтрубное отопление двухэтажного дома фото

И в заключение несколько слов про двухтрубное отопление двухэтажного дома – это, можно сказать, стандартный вариант, при котором теплоноситель подается посредством двух трубопроводов (подающего и обратного). По сути, это та же система стояков, только в несколько видоизмененной форме – имеется два центральных стояка, от них на каждом этаже дома делается ответвление, к которым и цепляются радиаторы отопления. Без циркуляционных насосов в чистом виде такая система работать в двух- и более этажном доме будет с натяжкой, и то если вообще будет работать. Именно поэтому в большинстве случаев такая разводка отопления в двухэтажном доме комбинируется либо с коллекторной схемой, либо со стояковой схемой, что бывает чаще всего.

Автор статьи Александр Куликов

Если понравилось, поделись с друзьями

Источник: stroisovety.org

Схема отопления 2 этажного дома

  • Расширительный бак для системы отопления дома своими руками Что представляет собой расширительный бачок и для чего он необходим? Ни одна из.
  • Какой песок выбрать при строительных работах Многие строители, которые имеют немного опыта в этом ремесле, серьезно к качеству.

Схема отопления двухэтажного дома

Отопление загородного двухэтажного дома – важная часть обустройства быта. Несмотря на развитие новых технологий в этой области, наиболее популярной является система отопления двухэтажного дома теплоносителем, в которой является вода, циркулирующая по трубам.

Принцип водяного отопления

Проект отопления двухэтажного дома на основе такой системы достаточно прост. Вода нагревается с помощью котла, после чего она поступает к батареям по трубам, а затем снова течет в котел. Для того, чтобы поддерживать теплообмен, в системе должен быть циркуляционный насос. В качестве топлива для котла используется:

  • природный газ;
  • каменный уголь;
  • дрова;
  • керосин и пр.

Нагрев воды может осуществляться с помощью электричества или энергии Солнца, но чаще всего используется природный газ. Система (в зависимости от условий проекта) может состоять из следующих устройств:

shema-vodyanogo-obogreva-chastnogo-doma

  • нагревательный котел;
  • батареи (радиаторы);
  • трубы;
  • расширительный бачок (для сбора лишней воды);
  • циркуляционный насос;
  • терморегуляторы;
  • воздухоотводчики;
  • манометр;
  • предохранительный клапан.

Выбор котла для отопления дома

В зависимости от того, какую площадь необходимо обогреть, выбирают мощность котла. Для небольшого дома с отапливаемой площадью от 60 до 200 м² достаточно котла мощностью до 25 кВт, для дома 200-300 м² потребуется до 35 кВт, для площади 300-600 — до 60 кВт.

Информация о трубах, используемых в системе

Для транспортировки теплоносителя могут использоваться трубы из разных материалов.

OLYMPUS DIGITAL CAMERA

  1. Из нержавеющей стали, из обычной стали и покрытые защитным слоем цинка. При монтаже их соединяют сваркой или на сгонах (специальные детали с резьбой). Нержавеющие трубы служат дольше, а из стали – подвержены коррозии. В последние годы такие трубы практически не используют.
  2. Трубы медные выдерживают высокие температуры и не подвержены коррозии. Соединяются пайкой с помощью припоя, содержащего серебро. Такие трубы дорогостоящие, но срок службы у них больший, чем у других.
  3. Полимерные трубы изготавливают из полиэтилена, полипропилена. Для прочности их армируют алюминием (его слой является средним в стенке). Такие трубы не подвержены коррозии, не «зарастают» изнутри и легко соединяются термопайкой. Недостаток – склонность к терморасширению, что может стать причиной течи при размораживании системы.

peregrev-pri-vysokom-davlenii-gubitelen-dlya-plastika

Выбор диаметра и материала трубы осуществляется в соответствии с проектом, который должен учитывать особенности архитектуры дома, технические характеристики котла и свойства топлива.

Разновидности систем водяного отопления

Водяное отопление двухэтажного дома может быть организовано с помощью одноконтурной или двухконтурной системы. Последняя предназначена и для обогрева, и для обеспечения дома горячей водой. В некоторых случаях применяются две одноконтурные системы: вода для обогрева подготавливается с помощью котла, а вода для бытовых нужд – с помощью газовой колонки. Это дает возможность производить ремонт каждой системы независимо.
Различают следующие способы разводки труб по помещениям:

  • однотрубное отопление двухэтажного дома;
  • двухтрубное;
  • коллекторное.

В некоторых случаях используются смешанные системы: это позволяет осуществлять обогрев пола и доставлять теплоноситель к радиаторам, закрепленным на стенах.

shema-podklucheniya-radiatornyh-batarey

Однотрубная разводка труб: достоинства и недостатки

Принцип однотрубной системы заключается в том, что подогретая вода уходит к радиаторам по одной трубе и затем, отдав тепловую энергию, вновь возвращается в котел для нагревания. Однотрубная система предусматривает верхнюю подачу теплоносителя, а обратные стояки при этом отсутствуют.

3-15

  1. При однотрубной разводке теплоноситель переходит по трубе, продвигаясь от ближнего к котлу радиатора к дальнему.
  2. При монтаже отопительной системы таким способом, существенно экономятся материалы. Эстетически такая разводка выглядит лучше других (в том случае, если трубы не скрыты в стене).
  3. Однотрубная система затрудняет регулировку температуры в разных помещениях.
  4. Возможно отключение только последних в цепочке радиаторов для ремонта. При возникновении течи, отключать приходится всю систему.
  5. Температура радиаторов в разных помещениях будет отличаться. При этом температура последнего будет всегда ниже первого.
  6. Различают два способа монтажа однотрубной системы: с тупиковым (встречным) и попутным движением теплоносителя.
  7. На нижнем этаже необходимо увеличивать количество секций радиатора, так как вода по трубам стекает с верхнего этажа уже частично охлажденной.

Существует несколько способов подключения радиаторов:

2yyy

  • проточная (между входящей и исходящей трубой существует связь только по радиатору, то есть байпас отсутствует);
  • с нерегулируемым байпасом (отсутствуют краны и вентили для регулировки или отключения батареи);
  • с вручную регулируемым байпасом (шаровые краны устанавливают на байпасе и перед вводом трубы в батарею);
  • с трехходовым краном, регулирующим байпас и ввод (байпас можно регулировать как вручную, так и автоматически).

Что такое двухтрубная разводка

Двухтрубная система

Отопление двухэтажного частного дома лучше монтировать по принципу двухтрубной системы. Она позволяет регулировать температуру в помещениях эффективнее и лучше подходит для частных домов. Принцип этот заключается в том, что к каждому радиатору подводится труба с подогретым теплоносителем и труба холодная.

Различают несколько способов разводки труб при двухтрубной системе:

copy_kollector

  1. Звездообразная: к радиатору подсоединяется труба с горячим теплоносителем, а уходит – с холодным. При этом температура всех батарей одинакова.
  2. Способ «шлейф»: батареи располагаются одна за другой, при этом по одной трубе к каждой, последовательно подводится горячая вода и аналогично отводится холодная. Этот способ хуже предыдущего, так как ближние к котлу радиаторы нагреваются сильнее дальних.
  3. Коллекторная (лучевая) разводка: при этом возле свободной стены устанавливается коллекторный шкаф (если возможно – встроенным способом), а в нем – два коллектора: для горячих и для холодных труб. Прокладку труб к батареям выполняют под стяжкой. Это позволяет скрыть разводку, а кроме того, сделать пол теплым. Преимуществом коллекторной системы является возможность легкой регулировки температуры: каждый выход на коллекторе снабжен запорной арматурой. При необходимости можно полностью отключить любой радиатор.

kollektornaja-sistema-otoplenija

Правильно рассчитать и изготовить проект отопительной системы для дома может только специалист, знакомый с законами термодинамики и основами теплотехники. Однако, информация будет полезна заказчику для того, чтобы сделать правильный выбор и уметь управлять системой.

Лучше ознакомиться с устройством различных систем отопления поможет видеоролик.

Источник: gid-str.ru

Рейтинг
( Пока оценок нет )
Загрузка ...
