Еще с древних времен люди использовали дымоходы для обустройства печной системы. Чтобы не было возгораний, дымоотвод должен быть выложен правильно. Именно поэтому многие люди предпочитают, чтобы кладка дымохода производилась специалистами.
Качественно возведенный дымоход залог Вашей безопасности.
Хотя на самом деле каждый человек способен самостоятельно это сделать. Главное знать, как устроена труба.
Устройство и кладка кирпичной трубы
Устройство кирпичного дымохода.
В первую очередь необходимо определиться с материалом, потому что дымоход можно делать не только из кирпича. Но специалисты советуют использовать именно данный материал, так как трубы кирпичные способны выдерживать высокую степень накала, что очень важно для этой конструкции. Кроме прочего, необходимо знать тип печки, место, где она расположена, и коэффициент полезного действия. Дело в том, что при использовании твердого топлива температурный режим отводящих газов очень велик.
Некоторые люди убеждены в том, что дымоход представляет собой простую конструкцию трубы, но в нем достаточно много частей. Прежде всего это надсадная, которая находится непосредственно в печке. Надсадная часть трубы может иметь задвижку. Как правило, она не доводится до перекрытия между этажами на шесть рядов.
Далее следует распушка, расположенная за некоторое количество рядов до самого перекрытия. Кладка производится с расширением на 30 см, канальное сечение не изменяется.
Стояковую часть располагают на чердачном участке. Она является достаточно ровной вплоть до кровли. Когда труба уширяется на 10 см во все стороны, эта часть называется выдра. Она не позволяет осадкам проникать в комнату. Это своего рода препятствие. Над выдрой монтируется шейка, которая схожа со стояком.
После шейки снова труба расширяется, что называется оголовком. На него устанавливают колпак, исполняющий функцию защиты от непогоды и повышения тяги канала.
Вернуться к оглавлению
Подготовительные работы
Фундамент для дымохода.
Кладка дымохода всегда начинается с изучения схемы. Лучше всего воспользоваться стандартной классической, которая проверена временем. Если печка у вас отапливается дровами, тогда раскладка нужна только кирпичная, если вы используете газовую систему, тогда вам понадобится схема кирпичного дымохода, оснащенного дополнительной металлической трубой. Прежде всего необходимо выстроить фундамент прямоугольной формы. Делается он только из полнотелого кирпича или бетона, в котором находится металлическая арматура.
Высота фундамента не должна превышать 30 см, а ширина должна быть больше трубы на 15 см. Для дымохода из кирпича вам нужны такие материалы, как:
- раствор, делающийся самостоятельно из песка, цемента, глины и жидкости,
- кирпич, который должен иметь высокую степень обжига (минимальная марка М200) и стандартные размеры,
- специальное покрытие для гидроизоляции стыка,
- мастерок, шпатель,
- емкость для раствора,
- молоток,
- шлифовально-отрезная машинка.
Если вы не являетесь опытным специалистом по укладке кирпича своими руками для дымохода, тогда вам понадобится именно такая машинка, чтобы отрезать необходимый кусок кирпича. Печники это делают одним ударом, но вы лучше не рискуйте. Таким образом вы сможете создать точнейшие пластины для кладки.
Вернуться к оглавлению
Кладка дымохода из кирпича
Полная порядовка кладки дымохода печи.
Выкладывание трубы начинается с надсадки, которая располагается в печке. Заканчивается данная часть за 6 рядов до перекрытия. Потом делается распушка. Как правило, выкладка делается из 5 кирпичей по окружности. Внешние параметры при этом составляют 450 мм на 590 мм. При необходимости используются четвертинки и половинки материала, чтобы достигнуть нужных параметров.
Для этого в канал вставляются пластины. Следующий ряд должен составлять 510 мм на 650 мм, внутрь которых вставлены пластины размером в 60 мм. Последующий ряд увеличивается еще на 60 мм. Таким образом получается размер 570 мм на 710 мм. Внутрь необходимо вставить пластины по 90 мм толщиной.
Дальше выкладывается еще два ряда, после чего можно переходить к стояку.
Здесь кладка кирпича своими руками производится без изменений в ширине. Чтобы выполнить ее, нужно в кровле проделать соответствующее отверстие, чтобы труба была выведена на крышу на два ряда. Потом делается выдра в 9 рядов таким образом, чтобы каждый последующий ряд был шире предыдущего, примерно на четверть обычного кирпича. При этом не следует забывать вставлять пластины, которые должны всегда присутствовать, иначе ширина отверстия трубы будет неравномерной.
Чтобы закрыть все зазоры между конструкцией и кровлей, необходимо в 4 ряду сделать выступы по длине, а в 5, 6 и 7 вдвойне. Восьмой и девятый ряд формируется стандартным выступом. Шейка должна соответствовать желаемой высоте дымохода. Слишком высокие трубы выглядят неэстетично и дают меньше тяги. Но специалисты рекомендуют, чтобы дымоход не выступал выше конька более чем на 50-70 см.
После этого выкладывается оголовок и колпак.
Вернуться к оглавлению
Полезные рекомендации опытных печников
При кладке дымохода не забудьте оставить отверстие для чистки сажи.
Чтобы прочность конструкции была достаточно высокой, необходимо швы делать тонкими. Наиболее предпочтительная толщина это 15 мм. Чтобы правильно сформировать выдру и разделку, можно применить прутья из металла, только нужно следить за тем, чтобы они не перекрывали отверстие. Для повышенной пожаробезопасности толщину стен желательно делать около 10 см. Все стенки должны иметь ровную красивую форму, углы должны быть прямыми.
Не забудьте при строительстве дымохода из кирпича своими руками сделать отверстия для чистки трубы от сажи. Чтобы она меньше оседала, обработайте внутреннюю часть штукатуркой. Таким образом, внутренность трубы будет идеально гладкой, следовательно, сажа не будет накапливаться на стенках. Ведь она уменьшает тягу в печи и способствует возгоранию.
В том случае если кладка дымохода производится непосредственно около стены, лучше обезопасить себя. Для этого трубу надо укрепить металлическими анкерами, а на стыке с крышей выкладывается стеклоткань.
Во время работы нужно следить за горизонтальностью выкладываемых рядов и периодически совершать проверку уровнем.
Чтобы раствор для кладки получился качественный, соблюдайте определенные пропорции, то есть на 2 части сухого цемента нужно 5 частей мелкого песка и 1 часть извести. Таким образом получится отличный цементно-глиняный раствор. В обязательном порядке проверяйте, как заделаны швы, потому что через них могут вылететь искры, что приведет к пожару. При точном соблюдении всех технологий у вас получится отличный дымоход.
Кладка дымохода из кирпича своими руками
Дымоход представляет собой вертикально расположенную трубу, выложенную особым способом. Его основное предназначение – выводить продукты сгорания, и обеспечить приток кислорода для горения топлива.
Существует большое разнообразие дымоходов, но самыми популярными во все времена, считаются квадратные кирпичные конструкции. По сравнению с обычной металлической трубой, они смотрятся более престижно и привлекательно.
Преимущества и недостатки
Перечисляя положительные стороны кирпичного дымохода стоит выделить его:
- теплоемкость и теплопроводность;
- эстетичность;
- долговечность;
- невысокую стоимость.
К недостаткам стоит только добавить:
- сложность кладки. Для этого необходимо иметь определенные навыки в строительстве, запастись свободным временем и четко соблюдать все технологические процессы;
- большой вес, оказывающий нагрузку на отопительный прибор.
Если высота дымохода превышает 5 м, под него необходимо делать собственный фундамент.
Кирпичный дымоход как инженерное сооружение
Кирпичный дымоход считается одним из самых сложных инженерных сооружений. Поэтому к его строительству предъявляются и особые требования: прочность, надежность и пожаробезопасность. Перед его монтажом необходимо тщательно изучить устройство его основных частей.
Основные элементы
Классический дымоход из кирпича состоит из следующих основных элементов:
- оголовка. Его основная функция – защитить шейку трубы от воды, стекающей с металлического колпака. При кладке оголовка, кирпичи сдвигаются наружу, чтобы над нижними рядами образовался козырек;
- шейки трубопровода, представляющей собой продолжение дымохода;
- выдры. Она выполняет функцию защиты. А именно, предотвращает попадание осадков в трубу, и создает требуемый уровень термоизоляции;
- внутреннего дымохода. Он ведется от перекрытия печи до уровня, располагающегося ниже потолочного перекрытия на 4 ряда кладки;
- распушки. Она устраивается при прохождении трубы через каждое перекрытие. Ее основным предназначением является защита перекрытий от высоких температур. Стенки распушки делаются довольно толстыми (около 40 см);
- внешнего дымохода. Он проходит через чердак, и достигает уровня крыши.
Основные требования при сооружении дымохода
При сооружении дымохода из кирпича своими руками соблюдаются определенные требования:
- на один отопительный прибор сооружается один дымоход;
- нельзя допускать пересечение трубы с другими инженерными коммуникациями;
- проход конструкции дымохода через строительные элементы из негорючих материалов, должен составлять не менее 25 см;
- на каждом этапе строительства, конструкция строго проверяется на вертикальность;
- необходимо строго следить за отсутствием сквозных щелей или трещин в кладке.
Расчет дымохода
При расчете дымохода важно правильно выбрать его внутреннее сечение, от которого будет зависеть эффективность отвода горячих газов.
Чем мощнее отопительный прибор, тем больше по ширине должен быть дымоход.
Размеры дымохода напрямую зависят от того, к какому отопительному прибору он подключается. Но чаще всего применяют следующие виды прямоугольного сечения:
- Четверка (когда ряд кладки состоит из 4 кирпичей, сечением 125× 125 мм). Такой тип применяется для маленьких печей каменок.
- Пятерка (когда дымоотвод прямоугольной формы сооружается из 5 кирпичей, сечением 250×125 мм). Данный вид подходит для каминов и средних по размерам банных печей.
- Шестерка (когда квадратная труба выкладывается из 6 кирпичей, сечением 250×250 мм). Такие дымоотводы подходят для мощных печей.
Делая расчеты дымохода стоит учитывать его высоту, которая считается относительно конька:
- при размещении трубы на коньке или на расстоянии в 1,5 м от него, ее высота должна быть не менее 0,5 м;
- при прохождении дымохода через крышу на расстоянии более 1,5 м от конька, высота трубы должна составлять 1,5 м;
- если расстояние дымохода, проходящего через кровлю превышает 3 м, то между коньком и верхним срезом трубы делается угол 10 градусов.
Если подобрать неправильную высоту дымохода, это повлечет образование в ней завихрений и обратной тяги. А это будет способствовать задымлению помещения, и угрозой жизни для жильцов (так как появится вероятность отравления угарным газом).
Кладка дымохода
Выкладывается кирпичный дымоход самым обычным способом. Несмотря на это, нельзя недооценивать его значимость. Так как от грамотно выложенного дымохода, напрямую зависит безопасность людей, проживающих в доме. При его строительстве необходимо придерживаться советов печников, и выполнять все работы аккуратно.
Особое внимание при выкладывании дымохода уделяется ровности и аккуратности его внутренних стенок. При отсутствие на них щелей и неровностей, снижается необходимость регулярной чистки трубы, и улучшается ее тяга.
При выкладывании кирпичного дымохода необходимо использовать песчанно-глинянный раствор. Для укладки его основных элементов используется не целый кирпич, а его части (1/8, 1/4, 1/2 и 3/4).
Чтобы при резке кирпича меньше получалось отходов, делать это лучше шлифмашинкой с алмазным кругом.
Приготовление раствора
Для кладки дымохода до уровня крыши применяется глиняно-песчаная смесь. Она предотвращает образование трещин. Здесь важно правильно подобрать все ингредиенты, чтобы раствор получился качественным и прочным:
- песок выбирается размерами зерен от 0,8 и до 1мм, без примесей и мусора, и желательно однородного цвета;
- вода должна быть качественной и без минеральных включений;
- глина выбирается средней степени жирности, и она требует особой подготовки при приготовлении раствора.
Перед замешиванием раствора, глина очищается. Она замачивается в подготовленной емкости в воде на 48 часов. Далее глина тщательно измельчается, чтобы получилась однородная масса, по консистенции похожая на густую сметану. Раствор перемешивается до тех пор, пока в нем не исчезнут все комочки. Далее глина отставляется еще на день, чтобы она немного просохла.
При приготовлении глиняно-песчаного раствора ингредиенты смешиваются в пропорции 2:1. Вода в него добавляется небольшими порциями.
Критерии выбора кирпича
При выборе кирпича для обустройства дымохода, предпочтение стоит отдать полнотелому обожженному материалу красного цвета.
Силикатный кирпич не способен выдерживать высокие температуры, поэтому при обустройстве дымоходов не используется.
Выбирая кирпич, внимание обращается на:
- строгую геометрию форм. Это обеспечит легкость кладки;
- однородный окрас. Если кирпич с одной стороны имеет более насыщенный цвет, чем с другой, это свидетельствует о том, что в процессе его обжига не были соблюдены все требования;
- звук, исходящий от материала при ударе. Если постучать по кирпичу молотком, должен быть слышен звонкий звук;
- размер. Здесь подойдет кирпич, габаритами 250 ×125× 75 мм;
- сорт. Лучше выбирать 1 сорт, отличающийся хорошей плотностью. Его цвет может быть алым или насыщенно оранжевым. В целях экономии некоторые строители используют 2 сорт, имеющий более бледную расцветку (рыжую, розовую). А вот от 3 сорта лучше отказаться. Он легко деформируется при резком перепаде температур. Этот кирпич отличается темно-красной расцветкой.
При строительстве дымохода кирпичом 2 сорта, конструкцию рекомендуется дополнительно утеплить.
Обустройство внутренней кладки дымохода
Кладка внутреннего дымохода начинается после сооружения перекрытия печи и установления заслонки. Сам процесс кладки внутреннего дымохода такой же, как и для печи:
- На кирпич наносится подготовленный раствор.
- Кирпич укладывается в ряд.
- Материал слегка простукивается киркой.
- Лишний раствор удаляется.
- Каждый отдельный ряд проверяется на точность и ровность строительным уровнем.
Заканчивается обустройство внутреннего дымохода за 4 высоты кирпича до потолочного перекрытия.
Кладка распушки
Распушка дымохода отличается более широкими стенками от остальных частей дымохода. Если обычная толщина стенок составляет 12, 5 см, то при распушке она увеличивается до 25 см. Распушка состоит из 2 или 4 рядов кладки, где каждый кирпич сдвигается наружу на 1/8 ширины относительно нижнего кирпича. Иногда она располагается только внутри помещения.
В таком случае, она применяется для установки металлического короба, наполненного теплоизоляционными материалами. А иногда распушка проходит через потолочное перекрытие до напольного покрытия чердака. В таком случае, ее стенки делаются более толстыми, так как они должны обеспечить надежную изоляцию потолка от жара, исходящего из дымохода. При кладке распушки применяется глинянно-песчанный раствор.
Сам процесс ее кладки выглядит следующим образом:
- Первый ряд выкладывается из кирпичей в 1/8. Оставшиеся промежутки между кирпичами заполняются частями 1/4.
- Второй ряд выкладывается кирпичами в 1/4 и 1/2.
- При кладке третьего яруса используются 1/2 и 1/4 части кирпичей.
- Четвертый ряд и выкладывается цельными кирпичами.
Дойдя до потолка, делается перевязка швов на три ряда выше. Далее между потолочным перекрытием и распушкой оставляется небольшой зазор в 2-3 сантиметра. Это необходимо для предотвращения давления всей конструкции на кладку. В получившиеся щели укладывается минеральная вата. Далее кладка продолжается в обычном порядке до самой кровли, с перевязкой вертикальных швов.
Кладка выдры
Обустройство выдры начинается при возвышении дымохода над крышей. Для ее кладки применяется обычный цементный раствор. Начинается кладка с того края, который располагается ниже по скату. При кладке выдры на каждом ряду делаются небольшие отступы, равные 1/8 ширины кирпича. Всего при кладке сооружается 6 рядов.
А далее уже выкладывается шейка.
Кладка оголовка
Кладка оголовка выкладывается в два ряда. Первый ряд необходимо сдвинуть на 1/8 кирпича, второй – на 1/2. Оголовок в дымоходе сооружается для предотвращения попадания дыма в трубу при наличии воздушных завихрений.
Полезные советы
Опытные мастера рекомендуют соблюдать основные правила при кладке дымохода, для качественной работы системы:
- выкладывая кирпичи, лишний раствор сразу же убирается, чтобы он не попадал во внутрь дымохода;
- при кирпичной кладке особое внимание уделяется перевязке. Так как здесь используется большое количество половинок кирпичей или их третьи и четвертые части;
- не стоит делать швы в кладке слишком толстыми. Оптимальным вариантом считается толщина шва не более 5 мм.
Распространенные ошибки
Чаще всего, неопытные мастера допускают следующие ошибки:
- выбирают некачественный кирпич;
- допускают слишком большую толщину швов;
- неправильно готовят раствор для кладки;
- неправильно рассчитывают высоту трубы;
- не соблюдают равномерность при укладке;
- не соблюдают противопожарные требования.
Из-за этих ошибок возникает потеря герметичности, образование завихрений и плохая тяга. Все это приводит к существенному снижению эксплуатационных свойств дымохода.
Во сколько это обойдется
Сказать определенно, сколько будет стоить строительство кирпичного дымохода- затруднительно. Здесь все зависит от разных факторов. Если обращаться к печникам то помимо себестоимости расходных материалов придется хорошо заплатить и за их услуги. А это удвоит стоимость дымохода.
Если же кладку делать самостоятельно, то стоимость конструкции будет зависеть только от приобретенных материалов (кирпича, цемента).
В заключение стоит отметить, что кладка кирпичного дымохода своими силами – процесс длительный трудоемкий и ответственный. Здесь не стоит экспериментировать. Не имея совершенно никаких навыков в строительстве, лучше доверить это дело специалистам. Так как от правильной работы дымохода зависит жизнь и здоровье вас и ваших близких.
Кирпичный дымоход своими руками: инструкция по самостоятельному строительству
Несмотря на появление современных дымоотводящих конструкций, традиционный кирпичный дымоход не сдает своих позиций. Мы расскажем, как сделать его самостоятельно.
Как построить кирпичную дымоотводящую трубу
Эффективность, а главное, безопасность работы твердотопливного котла или печи во многом зависит от системы дымоотведения. Поэтому ей следует уделить особое внимание. В продаже можно найти множество современных стальных моделей, которые выпускаются промышленным способом. Их нужно только грамотно установить.
Однако высокая стоимость и недостаточная долговечность нравятся не всем. Многие решают возвести дымоход из кирпича своими руками. Разберем все этапы этого процесса.
Кирпичный дымоход: за и против
Традиционный вариант остается востребованным, несмотря на появление более современных моделей. Бесспорными достоинствами такой конструкции можно считать:
- Длительный срок эксплуатации. Он прослужит не меньше 30 лет.
- Относительно невысокая стоимость, особенно по сравнению со стальными или керамическими аналогами.
Кроме того, дымоотвод из кирпича — традиционный архитектурный элемент дома, который не только функционален, но и красив. Некоторые типы кровли, например черепица, хорошо сочетаются именно с ним.
Есть у системы и недостатки, причем значительные. Ее масса очень велика, по этой причине приходится строить надежное основание. Оно должно выдерживать значительную нагрузку. Строительство достаточно сложно и продолжительно по времени, тогда как стальные детали устанавливать намного легче и быстрее. Но и это еще не все минусы.
Внутреннее сечение трубы имеет форму четырехугольника.
Это не хорошо, поскольку оптимальным вариантом в этом случае будет круг. В углах четырехугольного дымоотвода образуются завихрения, которые препятствуют нормальной тяге и затрудняют движение газов. Кроме того, внутренняя часть кирпичного дымохода для газового котла, как и любого другого, всегда шероховата, даже если ее оштукатурили. На такой поверхности легко откладывается и накапливается сажа, что приводит к уменьшению сечения прохода и ухудшению тяги.
И еще один значимый минус. Керамика чувствительна к кислотному конденсату, и под его воздействием быстро разрушается. Агрессивное вещество образуется в дымовых газах, температура которых ниже 90 С. Для традиционных печей и котлов это неактуально, потому что поток не успевает настолько остыть. А вот для современных экономичных моделей с низкотемпературным дымом это значимо.
В таких случаях необходимо гильзование дымоотвода, иначе он быстро придет в негодность. Иногда для упрощения работ стальную трубу обкладывают кирпичом.
Основные элементы конструкции
Дымоходы различаются по способу строительства на три основных типа:

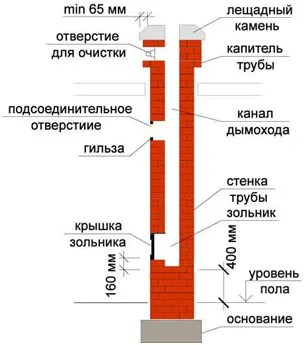

- Коренной. Сооружение возводится на отдельном фундаменте. Его минимальная глубина 30 см. Таким образом, дымоотвод является самостоятельным, он не связан с другими элементами генерирующей тепло установки. Для отвода газов используется специальный горизонтальный патрубок, который перекидывается к нему от котла. Таким образом, к примеру, сооружается кирпичный дымоход для металлической печи.
- Насадной. Монтируется на верхней части печи. Последняя образует основание для трубы. Учитывая ее вес, на отопительный прибор ложится большая дополнительная нагрузка. Поэтому требуется провести расчеты, чтобы убедиться, что он ее выдержит. В любом случае, толщина печных стенок не может быть меньше двух блоков.
- Настенный. В качестве дымоотвода используются каналы, проложенные внутри несущей стены. Оптимально, если с обеих сторон будут находиться отапливаемые комнаты, это поможет максимально сохранить тепло.
Коренные и насадные сооружения имеют похожую конструкцию, которую составляет несколько основных элементов. Рассмотрим их, начиная с нижней части.
- Шейка или самый нижний участок дымовой трубы. Здесь находится отверстие с заслонкой. С ее помощью можно регулировать тягу.
- Распушка. Так называется расширение, выполняемое на уровне перекрытия. Оно необходимо для защиты элементов перекрытия от чрезмерного нагрева и возможного воспламенения.
- Стояк. Это участок, находящийся внутри чердачного помещения.
- Проход через кровлю с обязательной теплоизоляцией, что предотвращает возгорание.
- Выдра. Еще одно расширение, но уже над уровнем крыши. Выполняется с целью защиты участка соединения кровли и дымоотвода от попадания влаги. На внешней части выдры устраивают скат для удаления воды.
- Оголовок. Еще одно расширение, располагающееся в верхней части сооружения. Защищает последнее от попадания осадков на поверхность.
- Колпак или зонт. Деталь, закрывающая дымоотводящий канал от мусора, влаги и пыли.
Нужно знать, что расширения выполняются только с внешней части конструкции за счет увеличения толщины ее стенок. Размер канала остается неизменным.
Правила расчета системы
Цель их проведения — выбрать оптимальную для обеспечения эффективной тяги высоту и сечение отводящего газы канала. Последняя характеристика очень важна. Если есть такая возможность, лучше всего провести профессиональные расчеты. Если нет, можно воспользоваться средними значениями. Различают три основных типоразмера, которые повсеместно используются:
- Шестерка. Это труба квадратной формы, имеющая ряд из шести блоков. Размеры внутреннего канала 250х250 мм. Используется для русских печек и каминов, где требуется минимальное сопротивление потоку нагретых газов.
- Пятерка. Дымоотвод с прямоугольным сечением, образован пятью элементами. Сечение 125х250 мм. Применяется для отопительных и варочно-отопительных приборов.
- Четверка. Сооружение из четырех кирпичей в ряду. Размер — 125х125 мм. Устанавливается для твердотопливных котлов малой мощности и для кухонных плит.
При выборе высоты будущего сооружения следует принимать во внимание следующие нормативы:
- Если кровельное покрытие пожароопасно, конструкция ставится выше него минимум на 150 см. Для невоспламеняемых материалов эта величина составляет 50 см.
- Минимальное расстояние между оголовком и решеткой колосника составляет 500 см.
- При возведении дымоотвода на коньке или на удалении не более 150 см от него, высота детали 50 см над уровнем крыши.
- При монтаже сооружения на удалении от 150 до 300 см от коньковой части, его длина равняется высоте конька.
- Если конструкция дальше 300 см от конька, разрешается, чтобы она выполнялась ниже его. Но линия, проведенная условно через конек и дефлектор, должна иметь уклон в 10°.
Выбираем материалы
Для постройки дымохода подойдут только полнотелые огнеупорные блоки. Рекомендуемые марки от М150 и до М200. Материал выпускается трех сортов.
- 1 сорт. С нормально выдержанным временем обжига. Ровный, гладкий и плотный. Без выкрошившихся участков. Цвет ярко-красный. При простукивании звук звонкий и четкий.
- 2 сорт. Недожженые детали бледного оранжевого цвета. Пористые, рыхлые, с дефектами. При постукивании звучат глухо. Отличаются слабой морозостойкостью и теплоемкостью, плотность низкая.
- 3 сорт. Пережженные кирпичи. Их отличает темный красный цвет. Видны поры, задиры и сколы на поверхности. При постукивании чрезмерно звонкий звук. Хрупки, не морозостойки, плохо удерживают тепло.
Собирать дымоотводящую трубу следует только из материала первого сорта. Допускается использовать третий, но только для обустройства фундамента. Применение второго сорта исключено.
Как сложить дымоход из кирпича своими руками
Никакой разницы между укладкой печного массива и дымоотводящей трубы нет. Используется глинопесчаный раствор и целые блоки. При выполнении расширений применяются детали размером в 3/4, 1/4, 1/8 и 1/2 от целого. Для их обработки оптимально использовать болгарку с алмазным керамическим диском. Рассмотрим ход работ.
Установка шейки
Кладка начинается с фундамента, если речь идет о коренном дымоотводе для металлической печи, например, или с верхней части теплогенератора для насадного. В любом случае очень важно соблюдать точность рядов. Элементы укладываются на раствор, слегка «утрясаются» рукой и простукиваются кирочкой. После чего обязательно контролируется горизонталь и вертикаль. Не доходя 4 рядов до перекрытия, шейка заканчивается.
Монтаж распушки
Предполагается, что толщина стенок увеличится вдвое, поскольку по нормативам расстояние от горячих газов до воспламеняемых конструкций должно составлять не меньше 250 мм. Толщина стенки шейки 125 мм, увеличить ее нужно за четыре ряда. Для этого каждый из них сдвигается на 1/8 кирпича относительно предыдущего. Делается это по схеме:
- Внутренняя поверхность шахты складывается из элементов размером 1/8. Пространство между внешними деталями заполняется фрагментами 1/4.
- Выполняется аналогично, но с частями 1/4 и 1/2.
- Кладется также, но используются фрагменты 1/2 и 3/4.
- Ряд выкладывается целыми блоками.
На этом этапе распушка должна дойти до уровня потолка. Далее выкладывают еще два или три ряда с обязательной перевязкой. После чего возвращаются к изначальным размерам кладки. Посмотреть, как выполняется распушка, можно на видео.
Обустройство стояка
Кирпичное сооружение поднимают до уровня кровли. Обязательно отвесом контролируют вертикаль. Отклонений, даже самых небольших, быть не должно.
Формирование выдры
Чтобы правильно ее сложить, расширять стенки начинают после того, как край трубы поднялся над уровнем кровли. Выдру выкладывают в шесть рядов с отступом в каждом на 1/8 ширины детали. Для кладки можно применять цементный раствор. Учитывая, что работы ведутся на крыше, следует быть очень осторожным.
Укладка оголовка
После того, как выдра сформирована, переходят к начальному размеру постройки и поднимают ее на требуемую высоту. Затем за два ряда выкладывается последнее расширение. Первый сдвигается на 1/8, второй на 1/2.
Как загильзовать кирпичный дымоход
Сделать это можно в процессе возведения конструкции, если по мере продвижения кладки вставлять внутрь фрагменты стальной трубы. Такая процедура достаточно проста. Сложнее загильзовать уже построенный дымоотводящий канал. Для этого:
- На участке подключения отопительного прибора разбирается фрагмент отводящего газы канала на высоту, чуть большую размера самого длинного элемента вкладыша.
- Поочередно ставят на место все детали, начиная с самой верхней. Отрезки подаются наверх, при этом освобождается место для расположенных ниже фрагментов.
- После того, как гильза встанет на место, все свободное пространство между стенками и вкладышем заполняется любым невоспламеняющимся теплоизолятором.
По окончанию гильзовки монтажное отверстие закладывается и при необходимости штукатурится.
Может показаться, что построить дымоход из кирпича не так уж сложно. Однако на деле это не совсем так. Каждый этап постройки требует ответственного подхода, а процесс кладки своими руками предполагает наличие определенного опыта и навыков проведения таких работ. Только в этом случае можно получить хороший результат.
