Виды радиаторов отопления и их рабочие характеристики Мало изучить виды радиаторов отопления их характеристики, ознакомиться с основными достоинствами и...

Виды радиаторов отопления и их рабочие характеристики

Мало изучить виды радиаторов отопления их характеристики, ознакомиться с основными достоинствами и недостатками. Чтобы сделать правильный выбор — купить действительно долговечные, эффективные радиаторы и уложиться в рамки бюджета нужно знать немного больше того какие бывают батареи, из чего их делают и насколько они долговечны.

Именно такая полезная информация представлена ниже для тех, кто привык смотреть глубже и не готов ограничиться стандартными рекламными лозунгами и не всегда правдивыми отзывами.

Что нужно знать о мощности отопительных приборов?

Отопление дома окажется эффективным только в том случае, если площадь жилого помещения будет соответствовать тепловой мощности радиаторов. Это означает, что покупка более мощного прибора, чем требуется для конкретной площади, станет неоправданной — помимо значительных расходов, температура будет более высокой, влажность — низкой за счет быстрого сгорания кислорода. И, наоборот, недостаточный показатель не сможет создать оптимальный температурный режим, несмотря на активное потребление энергоресурсов.

Самые лучшие радиаторы отопления. Виды и особенности. РВТ

Чтобы правильно рассчитать мощность, недостаточно подобрать количество и виды радиаторов отопления, необходимо учесть все дополнительные факторы, которые влияют на теплопотери:

  • параметры системы отопления;
  • площадь помещения;
  • климат;
  • количество окон и материал, из которого они изготовлены;
  • наличие стен, выходящих на улицу и пр.

радиатор отопления

Для справки! Классической формулой подсчета является 1 кВт мощности на 10 кв.м отапливаемого помещения. Это применимо для отопления помещения с одним окном и одной стеной, выходящей на улицу в средней полосе страны. При увеличении количества окон или примыкающий стен (угловые комнаты), требуется от 13 до 18 кВт мощности на 10 кв.м.

Давление в отопительной системе – что надо учитывать

Средние показатели рабочего давления чугунных и алюминиевых батарей составляет от 9 до атм. При этом биметаллические демонстрируют более высокие показатели — до 30 атм рабочего давления.

Выбирая отопительные приборы, нужно придерживаться главного правила: разница между показателями давления системы и радиатора не должна быть менее 2 атм.

Принимая во внимание возможность скачков давления, не поддающихся контролю, стоит внимательнее изучить виды батарей отопления — биметаллических. В таких условиях работы они успели зарекомендовать себя как самые надежные.

Гидроудар и его последствия

Гидроудар – это резкое изменение давления в системе, связанное с увеличением или уменьшением скорости потока жидкости. В централизованной системе отопления такие скачки приходятся на начало и окончание отопительного сезона, когда идет работа с заглушками.

Вебинар «Радиаторы отопления. Виды, характеристики, область применения»

гидроудар и его последствия

Наиболее подвержены воздействию стальные изделия. А вот алюминиевые справляются с давлением, сохраняя целостность благодаря пластичности материала. Именно поэтому при подборе системы отопления для многоэтажных зданий и для квартир в многоквартирных домах необходимо обязательно учитывать этот фактор. В частных домовладению гидроудары отсутствуют. Поэтому здесь выбор не ограничен.

Выбор радиаторов по массе

Существует несколько показателей, на которые будет влиять массивность прибора. Первый — это скорость изменения и удерживания температуры в помещении. Например, если выбрать самые тяжелые виды радиаторов отопления — из чугуна, то можно будет добиться постепенного повышения и затем дальнейшего понижения температуры в помещении без резких скачков. А вот типы радиаторов отопления из алюминия нагреваются почти мгновенно, но и также быстро остывают.

чугунная батарея современной модели

Второй показатель — это скорость и уровень простоты монтажа. Естественно, что чугунные батареи с повышенной массивностью устанавливать сложнее и дольше. Алюминиевые и стальные приборы при относительно небольшой массе не вызовут сложностей в процессе монтажа, который займет в два раза меньше времени.

радиатор

Материал изготовления и срок службы

Независимо от выбора теплоносителя, стоит подумать о том, насколько долгим и надежным окажется его контакт с современным радиатором отопления. Если в задумке использование воды в качестве основного теплоносителя, то выбирать нужно приборы, отвечающие требованиям в отношении именно водоподготовки. Какие радиаторы отопления бывают самыми надежными в этом случае, а на какие лучше наложить табу? Начнем по порядку.

Чугунные приборы меньше других видов подвержены воздействию теплоносителя. Материал сам по себе достаточно крепкий, устойчивый к коррозии. Единственный момент — для улучшения уровня теплоотдачи нельзя игнорировать факт предварительной очистки воды, поступающей в радиатор. Это поможет избежать образования на его стенках временного налета из ржавчины.

чугунная батарея

Стальные считаются менее устойчивыми к коррозии, но лишь в закрытых системах.

стальной радиатор

Что касается алюминиевых приборов, то они справляются с коррозией на все сто процентов, но при условии сохранения целостности специальной полимерной пленки на поверхности стенок, исключающей прямой контакт с теплоносителем.

алюминиевый радиатор

Лидером в отношении устойчивости к воздействию теплоносителя считается биметаллический радиатор. Для изготовления его каналов используется стойкая сталь, а цельность конструкции позволяет экспериментировать с давлением до 150 атм.

биметаллический радиатор

ВИДЕО: Еще больше информации о материале изготовления

Как влияет на надежность качество прокладок и соединений

Уже тот факт, что соединения и прокладки присутствуют в конструкции, свидетельствует о его не самой высокой надежности. Выбирая такие изделия, нужно особенно внимательно изучать качество ниппелей и прокладок.

Самый надежный вариант — приборы со сваренными секциями и трубками, не допускающие протечки. Правда в этом случае думать о наращивании секций не приходится, тогда как в батареях с секциями, объединенными ниппелями, можно экспериментировать с добавлением недостающих элементов и оперативной заменой вышедших из строя.

Особенности установки и замене отопительных приборов в многоквартирных домах

При необходимости замены радиаторов в квартире многоквартирного дома либо добавления/уменьшения секций, необходимо получить согласие управляющей компании на демонтаж, утвержденную схему замены, заключить договор с организацией, имеющей лицензию СРО, при этом работы проводит сантехник с разрешенным доступом.

установка и замена радиатора

В таких строениях тепло в равном количестве распределяется между всеми квартирами и сама система отопления считается «общим имуществом дома». Внесение каких-либо изменений в ее работу будет расцениваться как нарушение. Именно поэтому для того, чтобы избежать проблем, прежде чем отправляться на поиски информации о том, какие бывают радиаторы для квартир, стоит согласовать сам факт замены прибора с контролирующими органами.

Какие же разновидности можно рационально использовать в квартирах, если разрешение на проведение работ по замене получено? Выбирать можно из следующих видов:

  • биметаллические;
  • алюминиевые;
  • чугунные;
  • стальные.

Выбор нужно основывать на эксплуатационных характеристиках, а также принимать во внимание ряд описанных выше нюансов касательно площади помещения, взаимодействия приборов с теплоносителем, долговечности и прочих.

ВИДЕО: Вся информация о том, какими должны быть радиаторы, как их правильно выбирать, что учитывать и как монтировать

Сайт не предназначен для просмотра лицам младше 18 лет. Копирование материалов разрешено только при размещении активной ссылки на сайт PortalTepla.ru

Источник: www.portaltepla.ru

Характеристики радиаторов отопления — особенности пластинчатых батарей, технические параметры и сравнительные критерии

Летом многие жители многоквартирных домов и коттеджей задумываются о смене батарей.

  1. Масса батареи. Тяжелые чугунные радиаторы сложнее монтировать и поднимать на этаж в домах без лифта.
  2. Стойкость к коррозийным процессам. Данный момент немаловажен, так как на радиатор отопления воздействует не только внешняя среда, но и внутренняя. Необходимо понимать, насколько материал активно противостоит ржавчине, солям и другим процессам окисления.
  3. Теплоотдача практически одинакова у всех батарей (кроме чугунных, которые долго разогреваются и длительно остывают). Алюминиевые, стальные и биметаллические батареи нагреваются и остывают одинаково быстро.
  4. Стойкость к перепадам давления в системе. Часто в домах случаются перепады давления в отопительном контуре, что неизбежно приводит к прорывам трассы. Особо характерны скачки давления при испытаниях трубопровода летом.
  5. Привлекательный вид является немаловажным фактором при выборе батарей. Впрочем, рынок предлагает варианты оформления любых радиаторов как в классическом стиле, так и в стиле ампир. Чугунные батареи оформляются коваными декоративными элементами, прочие радиаторы закрываются специальными решетками с соответствующим декором.
  6. Тепловая инерция (способность нагреваться и остывать).
  7. Простота обслуживания.
  8. Цена на радиатор отопления (один из ключевых факторов при выборе батареи).
  9. Срок службы изделия.

Содержимое обзора

Особенности стальных радиаторов отопления

  • Панельные радиаторы из стали (конвекторы) показывают КПД на уровне в 75%. Внутри прибора проложены нагревательные панели, обрамленные конвекторными ребрами. Технические характеристики панельных радиаторов отопления делают их самыми востребованными батареями для автономного отопления дачного дома. Данный вариант самый бюджетный, поэтому российским производителям сложно бороться за лидерство на рынке среди недорогих европейских брендов из Германии, Италии, Чехии и Финляндии. При высокой отдаче тепла и малом объеме теплоносителя панельные радиаторы являются оптимальным выбором для школ, больниц и детских учреждений. Впрочем, конвекторы боятся гидроударов, поэтому в высотных зданиях такие батареи не монтируют.
  • Трубчатые радиаторы представляют собой конструкцию из стальных труб с горячей водой. Данная категория батарей стоит дороже панельных конструкций, так как производство стальных труб сложнее. Немецкие и итальянские заводы запускают на рынок радиаторы самой разнообразной формы: трубы выгибаются под разными углами, формируя причудливые радиаторы разных размеров, форм и цветов.

Характеристики стальных радиаторов отопления позволяют эффектно украсить батареями офис, производственное помещение, квартиру в стиле лофт, а также бюджетные государственные учреждения.

Классификация алюминиевых батарей

Алюминиевые радиаторы используются в малоэтажном строительстве: ввиду чувствительности к давлению и коррозии алюминий не подходит для центрального отопления.

  1. Литьевые радиаторы изготавливаются методом литья. Материал под давлением формирует батарею с широкими проходами для кипятка и толстыми стенками. Радиаторы представлены секционно. При желании корпус можно увеличивать или, наоборот, уменьшать.
  2. Экструзионные радиаторы выдавливаются при помощи экструдера из металлического сплава. Силуминовый коллектор невозможно впоследствии исправить. Радиаторы не поддаются корректировке по габаритам, а между секциями случаются протечки.

Алюминий служит порядка 15 лет, лидируя по уровню теплоотдачи среди прочих видов батарей. Изделия имеют привлекательный дизайн и небольшой вес.

Характеристики чугунных батарей

Чугунные радиаторы отопления – самый старый вид батарей. Материал с легкостью переживает перепады давления и коррозию. Необязательно ставить в дом бюджетные российские и белорусские модели чугунных батарей с традиционными формами и расцветкой.

Зарубежные производители предлагают стильные модели чугунных элементов отопления с модными цветовыми решениями.

Батареи в «ретро» – стиле являются самостоятельным элементом декора. Изысканные элементы чугунного литья украшают батарею, однако и стоимость такого радиатора значительно выше российских моделей. Технические данные чугунных радиаторов позволяют батареям работать порядка 50 лет.

Биметаллические батареи

Биметаллические радиаторы визуально напоминают алюминиевые батареи, но внутри биметаллических изделий стальные трубки, защищающие конструкцию от гидроудара и скачков давления. Монолитные модели способны выдерживать нагрузки до 100 атмосфер.

  • Радиаторы выдерживают перепады давления, гидроудары, демонстрируют высокую стойкость к коррозии.
  • Цена биметаллических батарей достаточно высокая.
  • Среди несомненных «плюсов» – стильный дизайн и широкий ассортимент модельного ряда.

Технологические характеристики биметаллических радиаторов отопления позволяют использовать данный вид отопительных приборов практически повсеместно.

Половые отопительные конвекторы

Половые радиаторы отопления – сравнительно новая технология для России. В нишу в полу монтируется теплообменник, накрывающийся декоративной решеткой. Медные трубы радиатора накрываются алюминиевыми ребрами.

Вместо меди часто используется стальная труба. Половые батареи идеально сочетаются с панорамными окнами, когда шикарный вид не перекрывается огромными фигурами радиаторов отопления.

Батареи в полу часто монтируются в салонах, бассейнах и аэровокзалах. Среди «плюсов» половых теплообменников стоит отметить прочность конструкции (устойчивы к коррозии), не занимают много места, простота монтажа. Помещение прогревается равномерно.

Плинтусные радиаторы отопления

Плинтусное отопление популярно в Америке, однако и в России периодически монтируются теплообменники в стену.

Высота батарей примерно 20 см, а глубина – порядка 10 см. Из названия понятно, что монтаж радиаторов осуществляется в месте крепления плинтусов.

Выбирая батарею, необходимо ориентироваться на технические характеристики радиатора, стоимость изделия и собственные предпочтения.

Источник: masterotoplenie.ru

Радиаторы отопления: виды и характеристики

Радиаторы отопления относятся к оборудованию, которое необходимо для обогрева помещения. Правильный выбор этого устройства определяет эффективность отопления, равномерность обогрева помещений различной площади, создание комфортного температурного уровня.

Радиатор

Радиатор отопления в интерьере помещения

Радиаторы отличаются формой, конструкцией, материалами изготовления. Выбор определенной модели зависит от потребностей покупателя и его финансовых возможностей. Такие устройства бывают пластинчатыми и трубчатыми, чугунными, стальными и алюминиевыми, литыми и секционными, узкими и широкими, в различном цветовом исполнении. Батареи отопления производятся в России, Италии, Финляндии, Китае, Германии. Приобрести эти устройства можно, обратившись в интернет магазин.

Конструкция радиатора

Радиатор является прибором, работающим по принципу конвекции, тепло в котором образуется при нагревании циркулирующего в нем теплоносителя. В качестве теплоносителя обычно применяется вода. Она циркулирует внутри радиатора, стенки каналов нагреваются и отдают тепловую энергию на стенки корпуса прибора. В этом случае интенсивность передачи теплоты от теплоносителя к воздуху помещения определяет эффективность нагрева. Интенсивность работы радиатора определяется параметрами теплопроводности и теплоемкости материала изготовления прибора, площадью контакта теплоносителя и нагреваемой поверхности, и даже цветом внешней поверхности устройства.

Отопление посредством радиаторных устройств реализуется при помощи конвекции и теплового излучения. Площадь поверхности нагрева определяет эффективность конвекции, а площадь контакта с воздухом и цвет определяют эффективность излучения, причем чем темнее цвет, тем больше будет интенсивность отдачи тепла.

Техника производства радиаторов направлена на увеличение площади передачи тепловой энергии воздуху. С этой целью применяются: секционное деление, накладки, лопасти и решетки пластинчатой конструкции. Также используются материалы с высоким уровнем теплопроводности, стенки делают более тонкими, увеличивают площадь сечения труб. Это позволяет сконструировать плоское устройство, которое характеризуется достаточной теплоотдачей и, благодаря оригинальному дизайну, дополняет интерьер помещения. Покупку прибора отопления реально осуществить, обратившись в магазин или на сайт, специализирующийся на поставке этих изделий.

Виды радиаторов

Чугунные

Радиаторы отопления, выполненные из чугуна, считаются самыми распространенными отопительными приборами. Применяются для реализации централизованного отопления и в жилых помещениях, и в производственных, а также в различных учреждениях. Их с успехом применяют для организации отопления в многоэтажных домах. К преимуществам чугунных устройств относятся:

  • высокий уровень тепловой мощности;
  • стойкость к коррозии;
  • теплоинерционность, определяемая высокой теплоемкостью материала и массивностью устройства;
  • прочность чугуна, что позволяет сохранять работоспособность при тепловых ударах;
  • долгий срок эксплуатации.

Современные чугунные отопительные приборы выпускаются в нестандартных и эксклюзивных формах, что позволяет их использовать в любых интерьерах.

Радиатор

Оригинальный дизайн чугунного радиатора

Но некоторые недостатки этого оборудования создают неудобства при эксплуатации и определяют необходимость в других видах устройств. К минусам чугунных устройств относятся:

  • большой вес, затрудняющий транспортировку и установку;
  • низкий уровень теплопроводности из-за пористой структуры материала;
  • возможность разрушения межсекционных прокладок;
  • необходимость в периодической покраске;
  • громоздкость.

Внешний вид чугунных радиаторов можно улучшить при использовании экранов разнообразной конструкции.

Каждый интернет магазин, специализирующийся на поставке отопительных приборов, включает в ассортимент разнообразные варианты чугунных батарей.

Алюминиевые

Приборы, которые выполнены из алюминия, характеризуются эргономичностью конструкции, а также пластинчатой структурой, которая повышает уровень теплоотдачи. Выбор алюминия в качестве материала изготовления обусловлен высоким уровнем его теплопроводности. Кроме того, алюминиевые приборы оснащаются системой с большим количеством пластин, ребер, выступов, что увеличивает площадь нагреваемой поверхности. Батареи отопления, изготовленные их алюминия, характеризуются следующими преимуществами:

  • небольшой вес;
  • компактность;
  • легкость транспортировки и монтажа;
  • простая замена и ремонт устройств;
  • высокий уровень рабочего давления, превышающий 12 атмосфер;
  • уровень передачи тепловой энергии превосходит ее показатели для стали и чугуна;
  • повышение теплоотдачи за счет величины площади сечения межколлекторных труб.

Стоит также уточнить и недостатки алюминиевых изделий, основным из которых считается низкая коррозионная устойчивость. При наличии блуждающих токов в системе повышается вероятность коррозии при контактировании алюминия с металлами. С учетом этой особенности применяется запорная арматура.

Устройство алюминиевых приборов предполагает большую величину сечения трубок. Оборудование из этого материала покрывается оксидной пленкой, которая спасает его от порчи при контакте с водой и воздухом. Разрушение этой пленки может спровоцировать выделение водорода при контакте алюминия с водой. Это приводит к разрыву радиатора. С целью предупреждения подобных последствий применяется полимерная эмаль.

Покрытие алюминиевых радиаторов полимерной эмалью позволяет использовать устройство с теплоносителями диапазона рН 5-10, снижает уровень гидродинамического сопротивления, предотвращает засоры.

Радиаторы

Разнообразие алюминиевого отопительного оборудования

Конструкция алюминиевых приборов может быть разнообразной. Встречаются батареи отопления с цельными секциями, характеризующиеся высоким уровнем прочности соединений, стойкие к гидравлическим ударам. Приборы с механически соединенными посредством ниппелей секциями устроены таким образом, что есть возможность замены секций при ремонте и наращивания батареи в ходе эксплуатации. Покупку алюминиевого радиатора можно осуществить, обратившись в интернет магазин.

Стальные

Радиаторы отопления, выполненные из стали, характеризуются несколькими вариантами конструкции: панельной, секционной, трубчатой. Панельные батареи отопления изготовлены в виде прямоугольного изделия, которое состоит из пары стальных деталей, с пазами, образующими циркуляционные каналы для теплоносителя. На тыльную сторону радиатора в некоторых случаях подсоединяют ребра, выполненные в виде буквы П. Стальные батареи отопления компактные и легкие. При их выборе следует учитывать площадь для оптимального уровня мощности. Передача тепловой энергии осуществляется за счет конвективной составляющей. Общими недостатками стальных радиаторов считаются:

  • малый уровень рабочего давления;
  • чувствительность к гидравлическим ударам;
  • низкая коррозионная устойчивость.

Стальные батареи отопления, обладающие секционной структурой, характеризуются некоторыми преимуществами, к которым относятся:

  • высокая прочность благодаря сварным соединениям;
  • долгий срок эксплуатации;
  • уровень рабочего давления более 16 атмосфер;
  • надежность.

Также хорошей эффективностью обладают трубчатые радиаторы. Их второе название – регистры отопления. Достаточно простая конструкция создает возможности для создания оригинального дизайна. Кроме того, трубчатые устройства отличаются эффективностью, компактностью, мощностью и надежностью. Также понижена вероятность протечки.

Радиатор

Стальной трубчатый радиатор отопления

Приобрести стальную батарею возможно, обратившись в магазин или на специализированный сайт, осуществляющий поставки отопительного оборудования.

Биметаллические

Биметаллические радиаторы отопления выполнены из двух металлов. Основу корпуса составляет алюминий, а внутренняя часть прибора изготовлена их меди или стали. Это повышает срок эксплуатации и надежность отопительного прибора. Кроме того, устраняется контакт теплоносителя с алюминием, что предотвращает его коррозию.

Радиатор

Биметаллический радиатор в интерьере помещения

Применение медных элементов увеличивает эффективность передачи тепловой энергии, повышает инерционность. Медь обладает высокой коррозионной устойчивостью, что определяет ее надежность для изготовления прибора.

Выбор радиатора облегчает ознакомление с инструкциями производителя, в которых указывается мощность, уровень рабочего давления, уточняются условия эксплуатации.

Выбор радиатора отопления облегает возможность расчета необходимого уровня мощности при помощи онлайн-калькулятора. Кроме того, в сети можно найти информацию о характеристиках конкретных устройств.

Современный рынок представляет широкий ассортимент приборов отопления, которые выполняются из разнообразных материалов и представлены многочисленными конструкциями. Это позволяет подобрать устройство, подходящее по всем параметрам, которое не только дополнит интерьер помещения, но и обеспечит отличную функциональность. Интернет магазин, в который можно обратиться для оформления покупки, обеспечит своевременную доставку понравившейся модели отопительного прибора.

Отопительное оборудование

Многообразие моделей отопительных устройств с различными техническими характеристиками

Обзор производителей

Существует множество фирм-производителей, которые выпускают качественные отопительные приборы. Чтобы выбрать один из них, следует разобраться с преимуществами и недостатками каждого.

  1. Итальянский производитель, специализирующийся на выпуске биметаллических и алюминиевых устройств. Производство этого оборудования полностью осуществляется в Италии и не переносится на территорию Китая, как у большинства остальных фирм. Батареи этого производителя отличаются экологичностью, долгим сроком службы, качеством. Они представлены в широком ассортименте как для автономного, так и для центрального отопления. Гарантийный срок обслуживания составляет 10 лет.
  2. Китайский производитель, выпускающий алюминиевые, биметаллические, стальные и чугунные отопительные устройства. Это оборудование отличается низкой стоимостью и представлено большим числом моделей.
  3. ЭЛСО групп (Россия) выпускает два бренда отопительных устройств: Elsoterm и Apriori. Гарантийный срок обслуживания этой техники составляет 15 лет. Компания выпускает алюминиевые и биметаллические приборы с отличными эксплуатационными параметрами. Технические характеристики отопительного оборудования этой фирмы постоянно улучшаются.
  4. Radena. Производство этого бренда запущено в Италии. Устройства этой фирмы устойчивы к гидравлическим ударам и отличаются продолжительным сроком эксплуатации. Налажен выпуск алюминиевых и биметаллических приборов.
  5. Rifar. Бренд производится в России, представлены алюминиевые и биметаллические модели. Отличные эксплуатационные характеристики по приемлемой стоимости. Гарантийный срок обслуживания составляет 10 лет.
  6. Guratec. Немецкий бренд, под которым выпускаются оригинальные модели чугунных батарей с уникальным дизайном. Представлены приборы с узорами и несколькими вариантами оттенка, что позволяет подобрать подходящий для интерьера вариант.
  7. Zehnder. Эти радиаторы производятся в Швейцарии и относятся к оборудованию премиум-класса. Ассортимент позволяет подобрать и цвет, и дизайн устройства в зависимости от потребностей покупателя. Гарантийный срок обслуживания – пять лет.
  8. Kermi. Немецкий бренд, под которым выпускаются стальные батареи. Налажено производство профильных и гладких панельных радиаторов, покрытых качественной эмалью. Кроме того, в конструкцию этих приборов включен вентиль, регулирующий мощность устройства.
  9. IPSAR. Итальянское оборудование, представленное трубчатыми стальными батареями. Они отличаются коррозионной устойчивостью и привлекательным внешним видом. Устройства этой фирмы выпускаются в Италии и Румынии.
  10. Сунержа. Российский производитель, который выпускает оборудование из нержавеющей стали. Ассортимент устройств предлагает множество моделей с разнообразными параметрами: высотой, комплектацией, оттенками.

Монтаж. Видео

Как правильно произвести установку радиатора своими руками, можно узнать из видео ниже.

Оборудование, которое предлагают представленные производители, отличается техническими характеристиками и стоимостью. Окончательный выбор следует делать, исходя их необходимых эксплуатационных параметров и границ бюджета, который можно выделить на приобретение приборов отопления.

Источник: aqueo.ru

Применение стальных радиаторов отопления — типы и размеры батарей

СтройДвор

Теплообменные приборы отопительных систем — радиаторы и батареи — представлены в широком разнообразии. Правильный выбор поможет избежать неприятных последствий в случае аварий и поломок.

Конструктивные особенности стальных радиаторов

Постройка жилого дома — затратное мероприятие, требующее тщательного изучения и подбора комплектующих.

Выбирают составные части отопительной системы, исходя из параметров:

  • стоимости;
  • надёжности;
  • технических характеристик;
  • внешнего вида.

Стальные батареи отопления — вариант для обустройства жилых домов.

Сталь — относительно дешёвый и технологичный материал. Разница в стоимости железных радиаторов по сравнению с алюминиевыми или биметаллическими становится ощутима при монтаже отопления в загородном доме, когда надо приобрести 10 – 15 приборов.

Штамповка и контактная сварка, используемые при изготовлении, удешевляют конструкцию и стоимость конечного продукта.

Технические характеристики большинства моделей допускают использование металлических батарей отопления в системах с давлением пароводяной смеси до 10 Атм. Такой показатель с большим запасом перекрывает допустимые нагрузки в частной отопительной сети (до 4 Атм).

Применять недорогие железные конструкции в домах с централизованной подачей тепла нежелательно — при сезонных проверках или в случае гидроударов давление повышается до 16 Атм. Повреждение радиатора вызовет затопление соседей или, что намного опаснее, тяжелые ожоги.

Внешний вид современных стальных батарей подходит для любых интерьеров. Выделяются изделия, окрашенные в различные цвета, но и цена их выше.

Типы стальных батарей

Износостойкость, гибкость, пластичность — качества присущие стали. Они позволяют изготавливать различные виды продукции.

Основные виды стальных радиаторов:

  • штампованные;
  • трубчатые;
  • секционные.

Каждый имеет особенности, которые учитывают при покупке и эксплуатации.

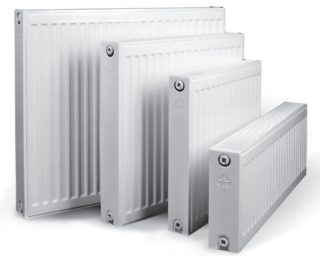

Штампованные панельные модели

В общем случае технология производства изделий проста.

  • Металлический лист штампуют, выдавливая рёбра жесткости и придавая объёмную форму.
  • Листы соединяют контактной сваркой, чтобы получилась своеобразная замкнутая емкость.
  • Для подвода пароводяной смеси и отвода охлаждённого теплоносителя вваривают два штуцера.

Законченное изделие выглядит как одна, две или три панели, соединённые в едином корпусе. Между панелями устанавливают конвекционные пластины, ускоряющие теплообмен.

Большое влияние на сохранность привлекательного внешнего вида влияет способ окраски.

Выбирайте изделия, в характеристиках которых изготовитель указал катодный электрофорез. Это самое надёжное покрытие, используемое в промышленных масштабах.

Работает стальной штампованный радиатор на двух принципах:

  • излучение в пространство инфракрасных волн (тепла);
  • конвекция — подъём нагретого от панели воздуха от пола к потолку.

Достоинства панельных металлических радиаторов отопления:

  • относительно низкая цена за счёт технологичности и минимума применяемых материалов;
  • привлекательный внешний вид, широкий выбор продукции;
  • возможность выбора мощности в зависимости от объёма помещения;
  • быстрый прогрев после подачи теплоносителя;
  • не надо ставить защитный или декоративный экран;
  • небольшая масса облегчает транспортировку и монтаж.

В то же время этому виду теплообменников присущи и недостатки. Сталь подвержена коррозии, особенно в тёплое время год. Когда отсутствует циркуляция теплоносителя, в батареях появляются полости, заполненные воздухом. В этих местах коррозия протекает интенсивнее.

Тот же эффект вызывает соль, содержащаяся в теплоносителе централизованных сетей. В частных домах это не так существенно — можно использовать специальные добавки или заполнить систему антифризом.

Второй недостаток — плохая сопротивляемость гидроударам, поэтому в домах с городским отоплением плоские железные батареи устанавливать не рекомендуется. Если всё-таки принято такое решение, обязательно устанавливают редукторы, смягчающие гидроудары.

Недорогие (600 — 1000 рублей) редукторы, рассчитанные на давление до 4,5 Атм предназначены для частных домов. Устройства для давления 10 Атм, подходящие для централизованных систем, стоят в 1,5 – 2 раза дороже самих стальных радиаторов. Таким образом теряется смысл в приобретении недорогих радиаторов. Отсутствие редуктора неминуемо приведёт к разрыву батареи, затоплению соседей или тяжелым травмам от воздействия пара.

Размеры панельных изделий могут быть самые разные. По длине от 40 см до 3 метров, по высоте — 0,3-0,9 м. От геометрических размеров зависит и мощность прибора. Характеристику всегда можно найти в паспорте. Также теплоотдача зависит от количества рядов панелей в сборке.

Трубчатые

Для изделий используются стальные трубки, соединённые в своеобразные решетки.

Трубы используют толстостенные, что увеличивает цену. Изнутри каналы покрывают полимерными материалами для предотвращения коррозии.

Толстые стенки гарантируют повышенные характеристики в части устойчивости к гидроударам. Рабочее давление для такого типа изделий устанавливается в пределах 15 Атм, что допускает использование в централизованных сетях.

Этому же способствует максимально допустимая рабочая температура теплоносителя — до 130 градусов.

Габариты зависят от толщины трубок и расчётного значения отдаваемой мощности. Длина до 3, высота до 1 м.

При покупке учитывают наличие отводов для бокового или нижнего подключения.

Кроме этого батареи трубчатого типа легко протирать или мыть, так как отсутствуют какие-либо выступы и изгибы.

Батареи равномерно прогреваются и обладают температурной инерцией. Эффект достигается за счёт толщины стали. Изделия некоторое время сохраняют тепло благодаря большой массе.

Металлические радиаторы из труб часто выполняют роль дополнительных дизайнерских аксессуаров, поэтому относительно дороги.

Секционные

Металлические батареи, собранные из отдельных секций, внешне очень напоминают чугунные радиаторы. В то же время имеют существенные отличия в изготовлении и технических характеристиках.

  • Вначале методом штамповки и контактной сварки изготавливают отдельные секции.
  • Следующий этап — сварка секций в единое изделие.

Конструкция является симбиозом панельных и трубчатых радиаторов.

Низкая коррозийная стойкость и высокая цена – главные показатели, ограничивающие распространение этого типа приборов.

В то же время секционные железные батареи выдерживают высокое давление и могут использоваться для обогрева в многоквартирных домах.

Секции соединены сваркой, что снижает коррозию в местах стыков, исключает протечки между компонентами.

Относительный недостаток по сравнению с алюминиевыми и биметаллическими изделиями: уменьшить или увеличить количество секций нельзя. Изделие является единым целым.

Способы подключения к сети

В зависимости от того, в какую сторону выходят штуцеры, батареи бывают с боковым или нижним подключением.

Принципиальной разницы в изготовлении нет, но нижний вариант более подходит для помещений с дизайнерским подходом в отделке, поэтому стоят такие изделия дороже. Это чисто маркетинговый ход продавцов.

Боковое подключение может быть применено при любых вариантах разводки труб:

  • вертикальной с верхней разводкой, когда теплоноситель «стекает» по стоякам;
  • с нижней разводкой в одно- и двухтрубных, тупиковых и с обратным движением воды.

При нижнем подключении не получится применить вертикальную разводку, все остальные схемы доступны.

Преимущества нижней подводки — возможность спрятать трубы в стяжке или под отделкой пола. На виду останутся только 5 – 10 см трубки под радиатором. Относительным недостатком в таком случае считают большие теплопотери — общая теплоотдача системы снижается на 10 – 15 %.

Для «превращения» подключения радиаторов из бокового в нижнее в продаже имеются специальные угловые переходники.

Популярные производители

Стальные радиаторы присутствуют в каталоге всех известных производителей теплотехники.

  • Kermi — немецкий промышленный гигант. Отличительная особенность линейки панельных теплообменников — небольшая устойчивость к перепадам давления. Максимальный показатель — 9 Атм при температуре антифриза 110 оС. Таким образом kermi устанавливают исключительно в частных домах.
  • Rommer — китайский бренд, в линейке только 4 модели панельных стальных радиаторов, которые отличаются высотой. Rommer Ventil 300 (500), Rommer Compact 300 (500). Ventil оборудован нижними штуцерами, Compact — боковым. Цифры в обозначении говорят о высоте прибора. Длина варьируется от 40 до 200 см. Производитель заявляет для всех моделей максимальное давление 13,5 Атм, что достаточно для монтажа в квартирах. Покрытие многослойное, с использованием технологии фосфатирования. Изделия прошли сертификацию по Европейским стандартам, поэтому не доверять качеству оснований нет.
  • Будерус, Германия. Известный бренд, стальные радиаторы которого выдерживают до 10 Атм и температуру до 120 градусов.
  • Лемакс — российский производитель отопительного оборудования. В ассортименте любая продукция от котлов до батарей. Основу ассортимента теплообменных устройств составляют стальные панельные радиаторы Valve Compact и Compact. Первый вариант предназначен для нижнего подключения, второй для бокового. Отдельно представлена линейка гигиенических радиаторов. В конструкции отсутствуют детали для улучшения конвекции и декоративные решетки, что облегчает уборку, меньше способствует скапливанию пыли.

Кроме указанных заслуживают доверия бренды: Лидея (Белоруссия), Конрад и Прадо (оба Россия).

Краткая памятка по выбору

Начиная искать радиаторы взамен старых или для установки в новом жилье, необходимо учитывать следующие характеристики:

  1. Мощность. Считается, что на каждый квадратный метр помещения необходимо 100 Вт мощности радиаторов. Расчет примерный, более точно можно узнать из онлайн калькуляторов, представленных на сайтах производителей.
  2. Максимальное давление, какое может выдержать конструкция.
  3. Максимальная температура. Параметр влияет на качество соединения выходных патрубков с трубами и стойкость краски.
  4. Габаритные размеры. При установке в углубления под окнами радиатор должен занимать не менее 65 – 70 % от длины углубления.
  5. Вид подключения (боковое или нижнее) в зависимости от предполагаемой разводки труб.
  6. Наличие терморегулятора.
  7. Присоединительные размеры патрубков.

Любой потребитель сможет подобрать хороший стальной радиатор, который прослужит долго без поломок и аварий.

Источник: strojdvor.ru

Рейтинг
( Пока оценок нет )
Загрузка ...
