Проект системы отопления частного дома примеры

Как спроектировать систему отопления – подбор параметров При создании системы отопления в частном доме «с нуля» важно не ошибиться с ее параметрами,...

Как спроектировать систему отопления – подбор параметров

При создании системы отопления в частном доме «с нуля» важно не ошибиться с ее параметрами, правильно подобрать к условиям котел, схему разводки, радиаторы и др. Можно прибегнуть к помощи специалистов, или проектных организаций, но придется оплачивать их труд. Можно сделать все своими руками.

Рассмотрим насколько сложно спроектировать систему отопления самостоятельно и можно ли воспользоваться приблизительными расчетами? Что нужно учесть при создании отопления в доме самостоятельно

Можно ли рассчитать систему отопления

При создании системы отопления главное ответить на множество технических вопросов о параметрах для конкретного дома. Например: мощность котла, скорость движения жидкости, размещение радиаторов, мощность каждого радиатора, материал труб, их размещение, диаметр участков труб, вид запорной арматуры…

Ответить на все эти вопросы и другие подобные, поможет тепловой и гидравлический расчет.

Проект отопления. Можно ли вас развести на деньги?

Система отопления в доме рассчитывается

Нам нужно определиться — сколько потребуется энергии для отопления конкретного дома и каждой комнаты в нем.
А затем исходя из этого, посчитать сколько жидкости (теплоносителя) в минуту и какой температуры подать в каждую комнату, подобрать радиаторы и рассчитать диаметры труб и т.п. и т.д.

Но сделать это непросто. Подобные расчеты делают специалисты, а расчеты с ответственностью за их результаты делают только проектные организации имеющие лицензию. А такой расчет влетит в копеечку.

Можно, конечно, воспользоваться программами доступными в сети интернет и сделать какие-либо расчеты самостоятельно, но где гарантия, что там не будет ошибки, если его делает не специалист теплотехник?

Данные для расчета собрать не получится

Сбор исходных данных для расчета — непосильная для пользователя задача. Какой воздухообмен в доме? Сколько энергии приходит с солнечным светом? Какая влажность конструкций? и др. Расчеты на специальных программах будут отражать реальность лишь приблизительно, не точнее, чем расчет в одно действие.

Да и результаты расчетов в итоге сводятся к тому, что предстоит выбрать ту или иную модель котла, имеющие конкретные характеристики, трубопровод с фиксированными диаметрами, например 20 мм или 25 мм, количество секций на радиаторе…. Т.е. данные расчетов нужны лишь для выбора того, что есть в продаже.

Можно пойти другим путем — воспользоваться приблизительными прикидками и опытом проектирования и эксплуатации систем в подобных условиях. Ведь эти условия сходные и часто повторяются и выбор уже наверняка не однократно делался.

Ошибки при проектировании отопления

Как известно, ошибки в прикидках системы отопления «на глазок» не носят критического характера в подавляющем большинстве случаев. Возможны небольшой перерасход средств или несбалансированность системы.

Но чаще, к примеру, газовый котел «обычной» для данного дома мощности, гонит своим встроенным насосом со стандартной скоростью воду по трубам «типичного» сечения, на «стандартные » для данных комнат радиаторы, которые расположены «как положено» и подсоединены по «типовой» параллельной двухтрубке.

И ничего особенного в этом нет – в итоге отличная система и работает как положено. А то что, к примеру были излишние затраты на мощность радиаторов, которая на 30% больше чем нужно, то это уже мало кого интересует вообще…

Простая система отопления

В прикидках «на глазок» упущением будет недобрать мощности. Вот тогда будут проблемы — котел работает на пределе, в помещении холодно, придется все переделывать. Но проблема недобора мощности, возможно, решается утепление здания.

Утеплить здание заранее

Прежде чем пытаться заниматься отоплением, нужно хотя бы в общих чертах определить как здание утеплено и сколько оно теряет энергии. Например, по самой грубой шкале:

  • утеплено в соответствии с нормативом, теплопотери минимальны;
  • утеплено почти нормально;
  • слегка утеплено, например, имеются стены из пенобетона и пластиковые окна, а остальное не утеплено;
  • совсем не утепленное.

Ошибки с системой отопления

Определиться с утепленностью здания не сложно, определяя приблизительно сопротивление теплопередаче каждой ограждающей конструкции и сравнивая их значение с нормативным требованием СНиП 23-02-2003 «ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ». Это заменит собой основу теплового расчета. Примерное сопротивление теплопередачи очень просто рассчитать по виду материала и его толщине.

После вывода о степени утеплении здания можно принимать решение о том, каким же способом сделать температуру в комнатах приемлемой – утеплять дальше или монтировать мощнее отопление.

Какие параметры выбрать

Радиатор необходимой мощности согласно расчету

Для примера, речь идет о здании, которое утеплено «хорошо» .

Тогда необходимый расход энергии — 1 кВт на 10 м кв, следовательно, для дома площадью 150 м кв — мощность котла 15 кВт. Далее, берется 20% запаса, принимается котел мощностью 18 кВт.

Но такие дома до сих пор встречаются не часто. Обычно дом «недоутепленный», ведь срывать полы и утеплять фундамент, к примеру, «никто не собирается». Тогда прибавляем уже «на глазок» 15% мощности и считаем, что 22 кВт котел подойдет.

Суммарная мощность радиаторов выбирается большей мощности котла процентов на 20. Далее эта мощность распределяется по комнатам.

Как воплотить в жизнь принятые решения по мощности, какие выбрать трубы, радиаторы, как их распределить и как решить множество других технических вопросов, можно узнать и на данном ресурсе.

Далее вкратце рассмотрим выбор основных параметров системы отопления – способ движения теплоносителя и схему разводки трубопроводов.

Самотечное отопление или с принудительной циркуляцией — что выбрать

  • Самотечная – не требует электроэнергии. Но ее мощности не хватает для больших площадей, она гораздо дороже в создании из-за низкого размещения котла (ниже радиаторов) и большого диаметра труб, для обеспечения наименьшего гидравлического сопротивления.
  • Принудительная – рекомендуется специалистами, как наиболее простая, дешевая. Но требует установку электрогенератора, на случай прекращение электроснабжения.

До сих пор не редко для небольших домов делают самотек, отчасти и «по привычке», ведь раньше эта система была основной, и работала всегда отлично.
Что именно выбрать зависит от площади (самотек плохо работает если на этаж более чем 150 м кв.), и стабильности электроэнергии.

Схема отопления

Существуют два основных типа системы отопления — однотрубная и двухтрубная.

  • В однотрубной теплоноситель движется по кольцу, состоящему из одной трубы, к которой последовательно подключены радиаторы.
  • В двухтрубной системе горячий теплоноситель подается к радиаторам по одной трубе, а охлажденный отводится к котлу по другой.

Однотрубная схема отопления

Однотрубной системе присущи два больших недостатка, поэтому в частном строительстве она применяется редко, несмотря на незначительную экономию труб.

Недостатки следующие. Теплоноситель остывает, поэтому последний радиатор значительно холоднее первого. Поэтому система не может быть протяженной, применима в небольших домах, а последние радиаторы должны быть большей мощности для выравнивания тепловой отдачи.

Изменение параметров работы одного радиатора влияет на другие. Сложно настроить отбор необходимой тепловой мощности для каждого радиатора.

Двухтрубные системы

Различают несколько видов двухтрубных схем включения радиаторов.

Двухтрубная попутная схема - самая стабильная

  • Последовательная (попутная схема) – все радиаторы одного этажа подключаются к одному подающему трубопроводу и к одной обратке. Схема наиболее стабильная, не требует регулировок, применима в самых больших домах.
  • Тупиковая (крыльевая схема) – все отопление разбивается на несколько плечей состоящих из двух трубопроводов — подачи и обратки, между которыми подключены параллельно радиаторы. Схема отлично работает в небольших домах, при условии равенства плечей.
  • Лучевая (коллекторная схема) — от коллектора отходят пары трубопроводов на каждый радиатор. Имеется недостаток в сложности прокладке труб, и сложности настройки распределения в коллекторе. Но системой можно оперативно управлять из одного места, а все трубы небольшого диаметра. Применяется при условии установки коллектора в центре и равенства всех подключений.

Обычно для частного дома выбирают попутку, если дом большой. Или тупиковую с разбивкой отопления на 2 или несколько одинаковых плечей для небольшого дома, что позволяет снизить диаметры основных трубопроводов.

Как видим, разобраться в выборе основных параметров системы отопления не так уж и сложно. Сделанные решения определяют и выбор всех технических средств системы отопления.

Источник: teplodom1.ru

Этапы проектирования системы отопления в частном доме

Перед монтажом и подключением системы отопления своими руками в частном доме или квартире необходимо составить проект. Нужно рассчитать параметры каждой составляющей части, выбрать оборудование для котельной, чтобы обеспечить регулярную подачу тепла. Как происходит проектирование отопления в частном доме, рассмотрено далее в статье.

Структура отопительной системы

Проектирование будущего отопления в частном доме начинается с обзора всех элементов. Главной частью всей конструкции служит отопительный котел необходимой мощности. Современные системы обогрева снабжаются электросистемой управления. Кроме основного котла, нужны трубы, радиаторы, перемычки, запорная арматура, кран Маевского, датчики для отслеживания состояния работы всей цепи. Очистка теплоносителя требует установки фильтра.

Когда планируется сразу подвести нагрев воды, то к водяному контуру подключают счетчик учета расхода жидкости.

Кроме базовых элементов, стоит ставить дополнительные: расширительный бак, циркуляционный насос, фильтр на кран с холодной водой, подключенный для компенсации количества теплоносителя.

Схема обогрева

Есть несколько вариантов сборки системы: в какой последовательности подключить соединения, где проложить трубы и т.д. Выбор способа соединения опирается на то, сколько линий трубопровода будет содержать обогревательная система: однотрубная или двухтрубная планировка.

Однотрубная линия

Однотрубная схема подключения подразумевает последовательное соединение только одной линии труб по всему контуру. От котла нагретый теплоноситель отправляется в систему, попутно остывает и в конце подключается к точке входа в нагревательный прибор. Нагрев трубопровода происходит неравномерно, а в дальних комнатах батареи будут чуть теплыми.

Такой вариант требует проведения основной линии сверху или снизу секционной батареи, которую подключают при помощи патрубков. При верхнем пролегании получается неэстетичный вид, а при нижнем требуется установка крана аварийного сброса давления на каждый радиатор. Через такие краны стравливают воздух, собирающийся внутри верхней части батареи.

Такой способ проще проектировать, при его реализации снижаются расходы на материал, но практически всегда однотрубное подключение прокладывают открыто, по мере удаления от котла радиаторы нагреваются слабее. Нельзя проложить систему длиной более 30 м, иначе прогрев будет недостаточным. При подсоединении через низ радиаторов от трубы выходит байпас, и можно в любой момент отключить нужный радиатор. В этом случае не потребуется сливать воду со всей линии.

Двухтрубная линия

Более совершенная, с наибольшей теплоотдачей двухтрубная схема доставляет равный объем тепловой энергии к каждому из радиаторов. По верхним трубам протекает нагретый теплоноситель, максимально нагревает батарею и уходит по нижним трубам. Пока жидкость проходит по нижней линии, она успевает охладиться, чтобы вновь поступить к теплообменнику.

Оба трубопровода располагаются параллельно друг другу, а радиаторы размещаются как часть линии или параллельно трубам с теплоносителем. Элементы конструкции полностью независимы, они равномерно прогреваются, появляется возможность регулировать нагрев каждого радиатора по отдельности. Для этого на приборы устанавливаются терморегуляторы.

Недостатком такой схемы считается небольшая сложность проектирования и увеличенные расходы на материалы, но результат полностью перекрывает такие минусы.

Расчеты и архитектура

У проекта всегда есть архитектурная часть, которая предполагает расчет постройки помещения под котельную, ее обустройство, мощность технических элементов. Перед тем как установить любую часть узла (например, котел или дымоход), требуется провести точные расчеты. Для этого не нужно специфических знаний, достаточно использовать готовые формулы или онлайн-калькуляторы.

Правильное составление проекта котельной

Чтобы верно спроектировать котельную, нужно выбрать место под установку основного котла. По стандартам котельная не должна располагаться внутри жилого помещения. Если подходящих площадей в доме нет, делается пристрой. Расчетная мощность теплогенератора одноэтажного или многоэтажного здания влияет на размер котельной. Требования при оборудовании теплового узла:

  • Высота помещения не менее 2,5 м.
  • Объем от 15 м 3 .
  • Обязательная вентиляция.
  • Минимум одно окно и одна дверь.

Учитывается мощность теплового генератора: установки от 151 кВт можно ставить только на первых или цокольных этажах, а аппараты слабее допускается монтировать на втором или третьем этаже дома. Это важно для проектирования отопления многоэтажного коттеджа. Самые маленькие модели (до 60 кВт) устанавливаются на кухне, но если в ней есть окно с форточкой для проветривания.

Для проектирования индивидуального отопления берется в расчет температура воздуха на улице , чтобы вычислить оптимальные параметры оборудования .

Имеет значение и материал, из которого построено здание. Например, проект для отопления деревянного дома отличается от постройки из кирпича.

Выбор дымохода и расчет размеров

Дымоходная труба ставится в обязательном порядке. Через нее выводятся продукты горения наружу, в случае появления утечки частично отводится газ. Необходимо, чтобы материал обладал огнестойкостью не менее 1 ч. Все стыки, швы также покрываются огнестойкими герметизирующими средствами, а основная труба не должна пропускать газы.

Согласно СНиП 2.04.05-91, величина сечения дымохода зависит от мощности основного прибора: чем мощнее котел, тем шире труба.

Выделяются три категории в зависимости от типа основного сырья: кирпичные, металлические и керамические дымоотводы.

Чаще всего применяются сэндвич-трубы из нержавеющей стали. Если собственник хочет сделать кирпичное сооружение, рекомендуется установить жаропрочную металлическую трубу, а вокруг нее выложить кирпич.

Керамические изделия используются редко, так как материал очень хрупкий, но при этом тяжелый. Сечение дымоходных элементов 16 см подходит для теплогенераторов до 3,5 кВт, если показатель достигает 5,2 кВт, нужны изделия 19 см, а под 7,2 кВт – 22 см.

Длина зависит от высоты крыши и от того, как далеко от конька будет располагаться дымоход: чем дальше планируется поставить трубу, тем выше она должна находиться относительно крыши.

Необходимая мощность

При составлении проекта отопления учитывается общий показатель мощности конструкции. Первое, на что обращают внимание, это климатические условия. В холодных регионах оборудование должно вырабатывать больше тепла, чем в районах, где температура редко опускается ниже -10 0 С

Нельзя обойтись без вычисления площади, объема каждого обогреваемого помещения, количества радиаторов. Всегда смотрят, есть ли теплоизоляция, насколько хорошо она выполнена.

Основные расчеты представляют собой произведение удельной мощности котла на 10 кв. м комнаты и площади помещения, разделенные на 10 и прибавку запаса в %.

В итоге получается требуемая мощность котла, а запас рассчитывается в зависимости от модели. Одноконтурный прибор требует 30%, а двухконтурный – 50%. Объем теплоносителя высчитывается путем умножения мощности теплогенератора на 15. Например, для обогрева комнаты площадью 81 кв. м потребуется котел на 16 кВт и 240 л жидкости.

Естественная или принудительная циркуляция?

Существует два способа циркуляции теплоносителя: под действием гравитации или циркуляционного насоса. При естественном течении воды внутри системы не требуется дополнительно подключать насос. Но необходимо увеличить количество теплоносителя внутри труб, поставить более широкий трубопровод, при сборке системы выдерживать крен не менее 2%.

Выполняется балансировка температуры за счет увеличения количества секций радиатора, находящихся дальше всех от котельного узла. Циркуляционный насос устраняет эти недостатки системы, но требует дополнительной установки датчиков, расширительного бака.

Выбор энергоносителя

Существует множество моделей котлов, работающих на разном типе топлива. В зависимости от вида прибора выбирается подходящий энергоноситель.

На твердом топливе

Для загородного дома лучше всего подойдет твердое топливо (уголь, дрова, сломанные деревянные части заборов или иных построек, деревесные пеллеты, брикеты, навозная органика). Коэффициент полезного действия (КПД) такой техники чаще всего бывает около 75%.

Среди преимуществ — простота использования, доступность расходников, быстрый прогрев помещений.

Недостаток в том, что нужно постоянно добавлять топливо для поддерживания силы горения. Температуру контролировать сложнее, так как силу горения регулируют, усиливая или уменьшая тягу, а система медленно охлаждается.

Дизельная модель

Дизельные генераторы работают на солярке. Необходимо поставить бак под солярку не менее 750 литров в объеме. Оставлять без присмотра такую систему нельзя. Во время работы прибора выделяется много шума.

Электрообогреватель

Экологически чистый способ прогреть жилье – поставить электрическое оборудование. Мощность основного агрегата не может превышать максимально допустимую проводимость проводки.

При силе тока в 16 А и напряжении 220 Вт нельзя поставить котел мощнее 3,5 кВт. При желании увеличить мощность нужно написать заявление в соответствующие инстанции о разрешении установки оборудования, которое подключается к трехфазной лини мощностью 380 Вт.

Такая аппаратура эксплуатируется автономно, поддерживает постоянную температуру, не требует монтажа дымоотвода, так как не выделяет продуктов горения.

Недостатком такой установки является то, что тратится много электроэнергии и увеличиваются расходы на отопление.

Газовое оборудование

Распространенной модификацией является работающий на газу котел. Аппарат работает от общей магистрали, или используется баллонный газ. Когда используются баллоны, необходимо обеспечить наружное хранение. Устанавливается защитный шкаф с теплоизоляцией и вентиляционными отверстиями сверху. Таким способом размещаются подключаемые баки, а запасные должны храниться в строго горизонтальном положении на стеллажах.

Выделяется две разновидности такого оборудования – одноконтурные и двухконтурные. Первый вариант удобнее, проще. Расход газа около 2 баллонов в неделю, но можно сразу подключить нагрев горячей воды, что несильно влияет на затраты топливной жидкости.

Пример составленной схемы с разбором правил, ошибок составления проекта показан в следующем видео:

Дополнительные элементы системы

Кроме котла и трубопровода, система обогрева включает множество элементов, без которых невозможно смонтировать отопление, соблюдать технику безопасности.

Куда врезать насос

Насос для принудительной циркуляции выбирают с учетом фактических условий применения и дополнительных деталей. Чтобы прибор не засорялся, перед помпой ставят фильтр для очистки теплоносителя.

Для поддержания нормального давления прибор монтируется на выходе горячей воды из котла, но такой способ сокращает сроки работы устройства. Можно поставить насос на обратную линию, но тогда будет перегружаться котел.

Узел безопасности и расширитель

Система может перегружаться из-за сильного расширения теплоносителя. При достижении критически высокой отметки вероятны разрывы труб по стыкам и образование протечек кипятка под сильным напором. Может взорваться котел. Чтобы свести риски к минимуму, необходимо правильно выполнить обвязку котла, сформировать блок безопасности.

Установка расширительного бака – отличный способ постоянной регуляции внутритрубного давления. Рекомендуется использовать модель мембранного типа. Устройство содержит в верхней половине закачанный под давлением воздух, который при сильном нагреве сжимается. Тогда излишки воды и пара втягиваются внутрь бака.

Отслеживать состояние приборов помогает манометр, который показывает степень нагрузки на оборудование. Нужно брать модель, рассчитанную на 4 Атм.

Рядом с котлом, кроме расширителя, ставят кран для аварийного сброса воды. В случае сильной перегрузки отопительной системы лишний пар и влага будут сброшены через этот клапан. Вскоре состояние стабилизируется, но теплоноситель нужно добавлять. После подключения к каждому радиатору прикручивается воздухоотвод для удаления лишнего воздуха из контура обогрева.

Расчет и выбор труб, радиаторов

Трубопровод можно собрать из любого материала – стали, полипропилена, металлопластика или полиэтилена. Стальные трубы подходят для обогрева загородных построек из-за прочности, высокой устойчивости к нагрузке. Однако металл подвержен коррозии. Сборку конструкции выполняют только при помощи сварочного аппарата, формируя монолитные стыки.

Легкий полипропилен почти не засоряется, стоит дешевле, эксплуатируется длительное время. Металлопластик дает возможность избежать подключения стыками, так как гибкий трубопровод можно проложить по схеме, не разделяя на части. Полиэтилен одинаково хорошо подходит для обогрева, подачи горячей воды, сборки системы «теплый пол». При равных преимуществах трубы стоят дороже, требуют соединения фитингами.

Радиаторы или система теплого пола?

Радиаторы отопления бывают разными. Самыми старыми считаются чугунные. Большую популярность набирают биметаллические. Часто по привычке берется алюминий или сталь. Их размещают в местах частичной потери тепла – под окнами. Если там имеется ниша, ее сначала полностью заделывают.

Теплый пол используют как дополнительный источник тепла в очень холодных регионах.

Для оборудования утепленных полов требуется составить предварительный проект индивидуального отопления коттеджа или квартиры.

Как выбрать теплоноситель

В качестве теплоносителя применяется вода или антифриз. Недостаток водяной системы в том, что зимой, если помещение не будет отапливаться, она застынет в трубах, и они полопаются.

Лучше всего заливать незамерзающую жидкость, которая характеризуется хорошей теплоемкостью, текучестью. Но в этом случае отработанный теплоноситель нельзя сливать в канализацию. Это дорогостоящий вариант.

Составление проекта разводки, практические примеры

Разводку можно собрать двумя способами – тройниковым или коллекторным (лучевым). При коллекторном методе к главному котлу подключают основной коллектор, а уже от него выводят трубы отдельно к каждому радиатору. Выбираются мягкие трубы из металлопластика, которые прячут под напольным покрытием.

При тройниковом способе каждый прибор сцепляется с линией подачи и обратки тройниками. Чтобы не запутаться при подключении, можно рассмотреть схожие с конкретным зданием готовые чертежи и выполнить работу по ним.

Теплотехнический расчет устройства индивидуального отопления – самый важный этап сооружения системы обогрева. От расчетов зависит бесперебойная работа системы и безопасность людей. В случае недостатка знаний или опыта стоит обратиться за консультацией к профессионалам.

Как выполняется проектирование отопления в частном доме, показано в следующем видео:

Источник: laminatepol.ru

Проекты отопления и водоснабжения частных домов

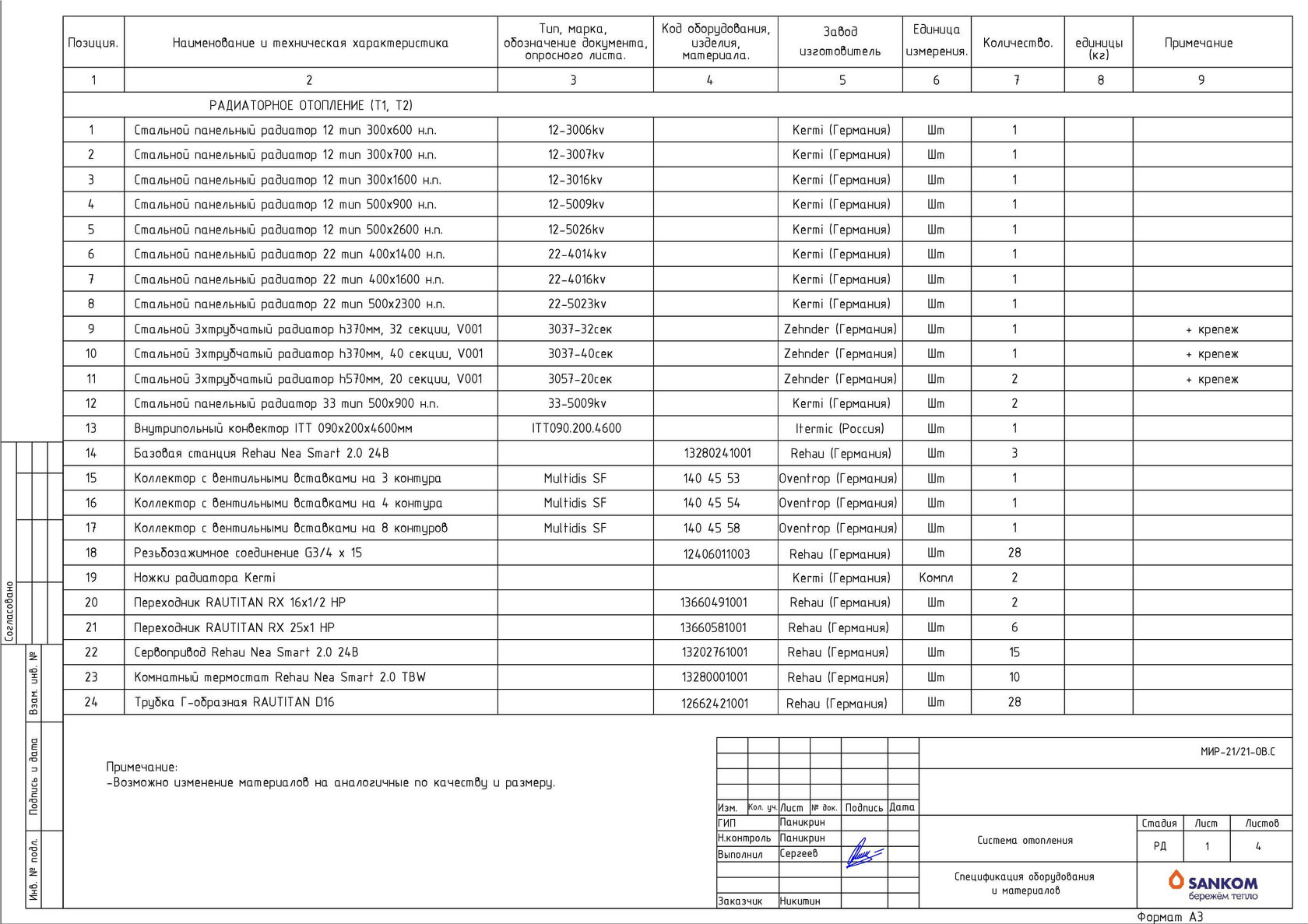

Радиаторное отопление спроектировано по коллекторной схеме с разводкой труб из сшитого полиэтилена Rehau RAUTITAN Stabil, с вентильными вставками Oventrop. Источник теплоснабжения — котел установленный в котельной. Циркуляция теплоносителя в контурах отопления и тёплого пола осуществляется насосной группой.

Компенсация тепловых расширений достигается естественными изгибами труб, связанными с планировкой здания. В качестве отопительных приборов приняты: стальные панельные радиаторы Kermi FTV, стальные трубчатые радиаторы Zehnder Charleston, внутрипольный конвектор Itremic. Обвязка выполнена с использованием мультифлексов и вентильных кранов.

Водоснабжение и канализация

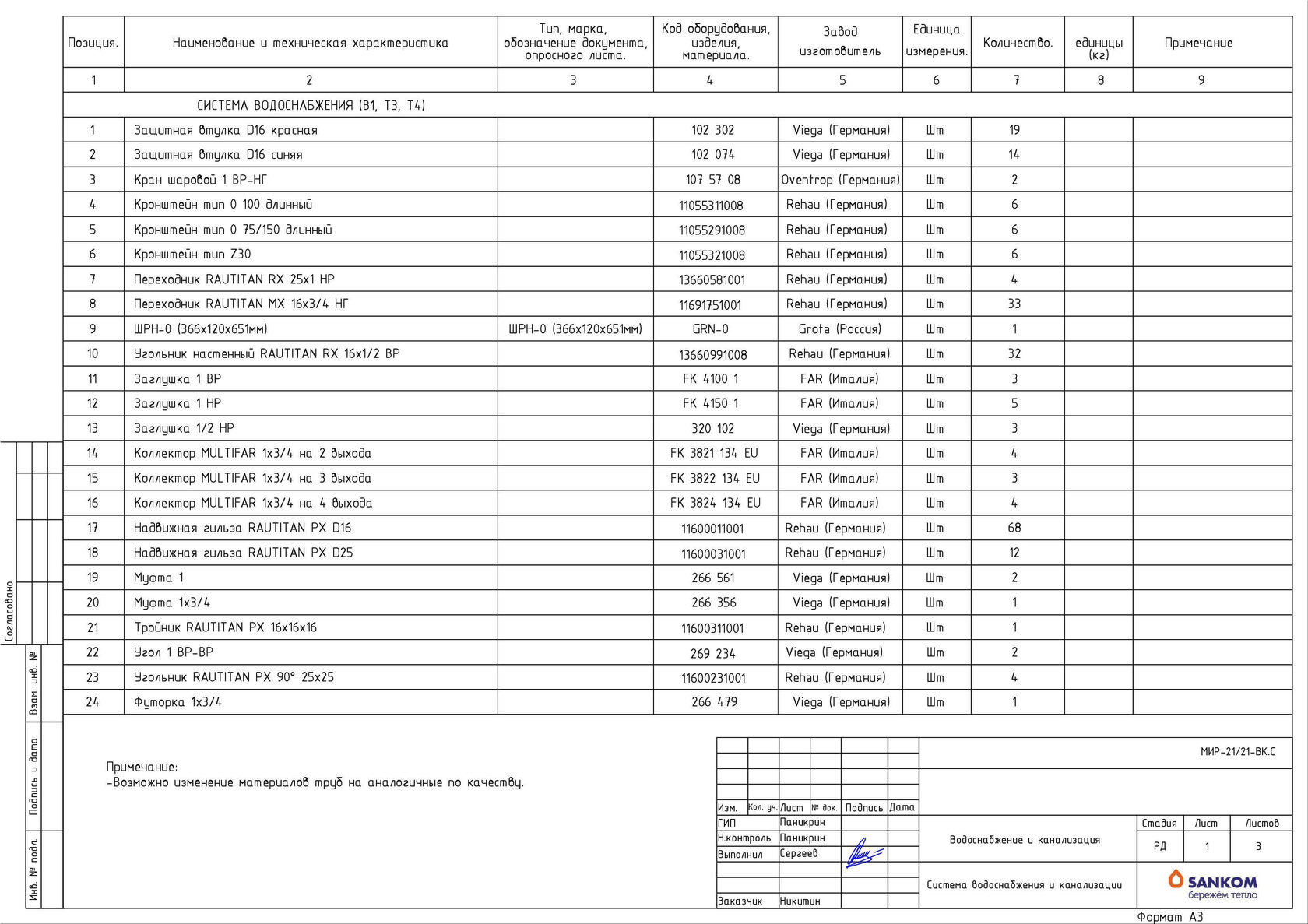

Проект водоснабжения включает в себя: магистральные участки, распределительные коллекторы и трубопроводы водоразбора. Узел ввода и очистки расположен на первом этаже в помещении котельной. Водоснабжение — хозяйственно-питьевое. Подача горячего водоснабжения осуществляется от котельной по теплотрассе. Материал труб — сшитый полиэтилен Rehau RAUTITAN Stabil.

Система водопровода спроектирована по коллекторной схеме. Коллекторы фирмы FAR.
Канализация спроектирована из полипропиленовых труб PPs Ostendorf диаметром 110−50 мм.

Тепломеханические решения

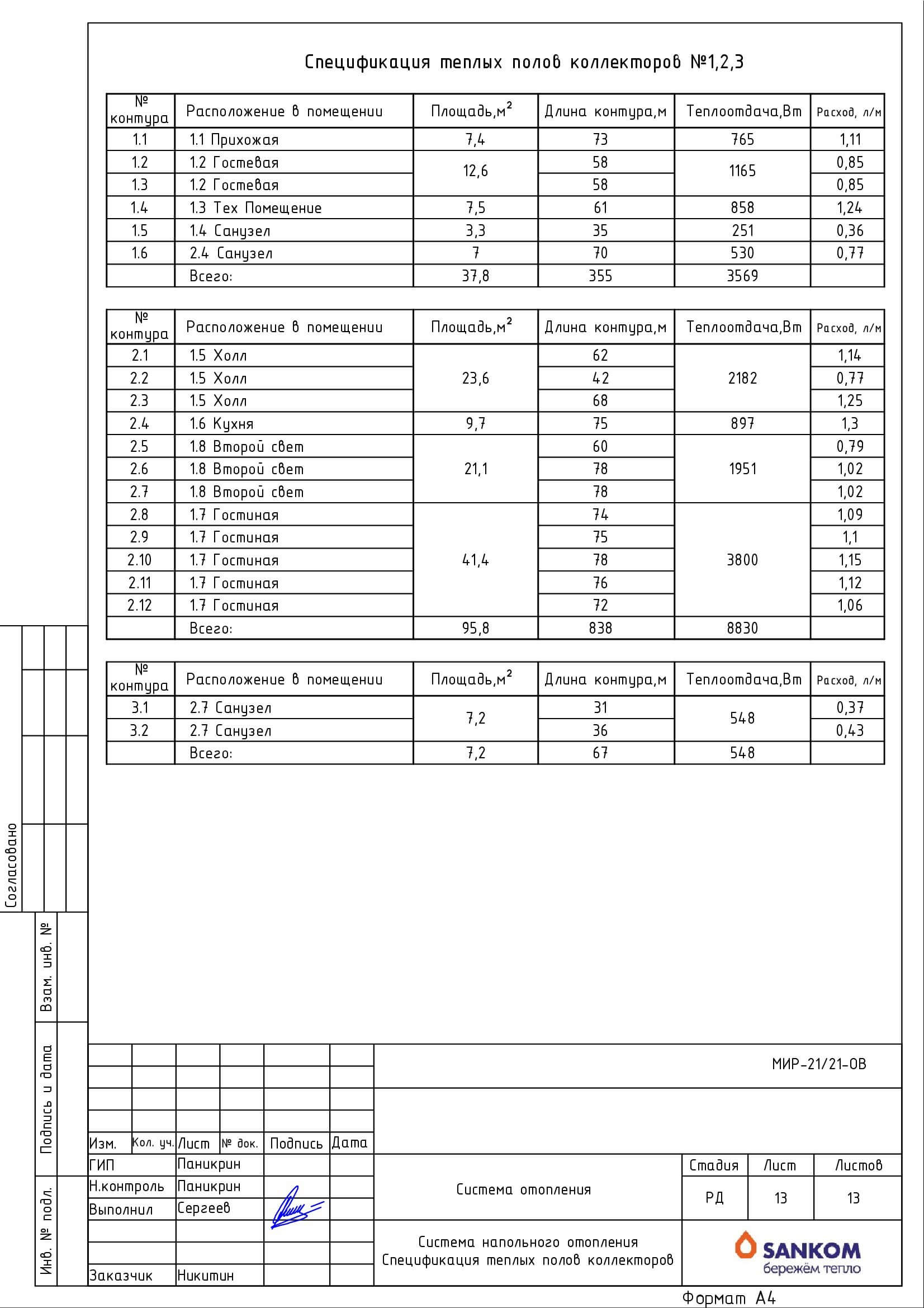

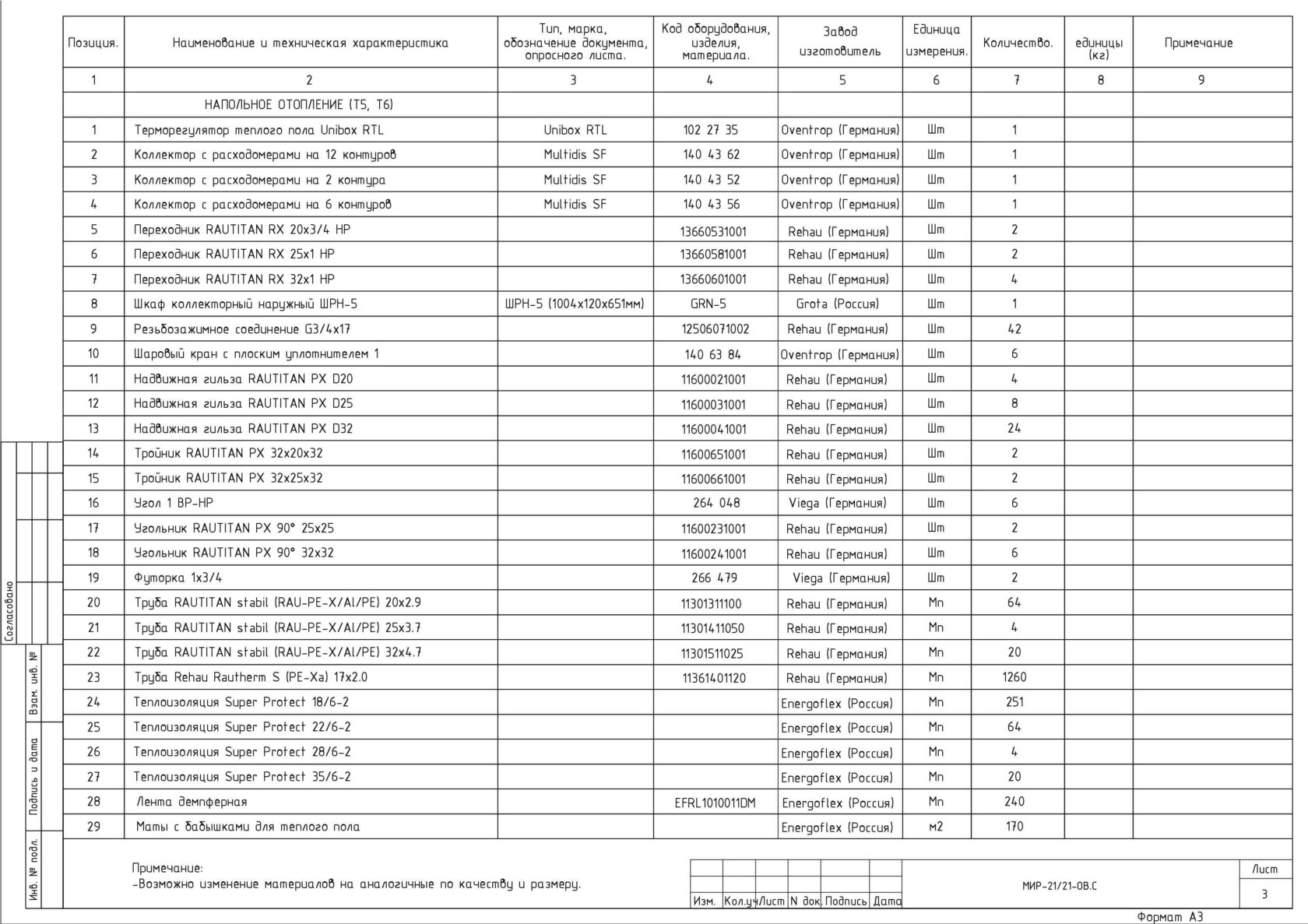

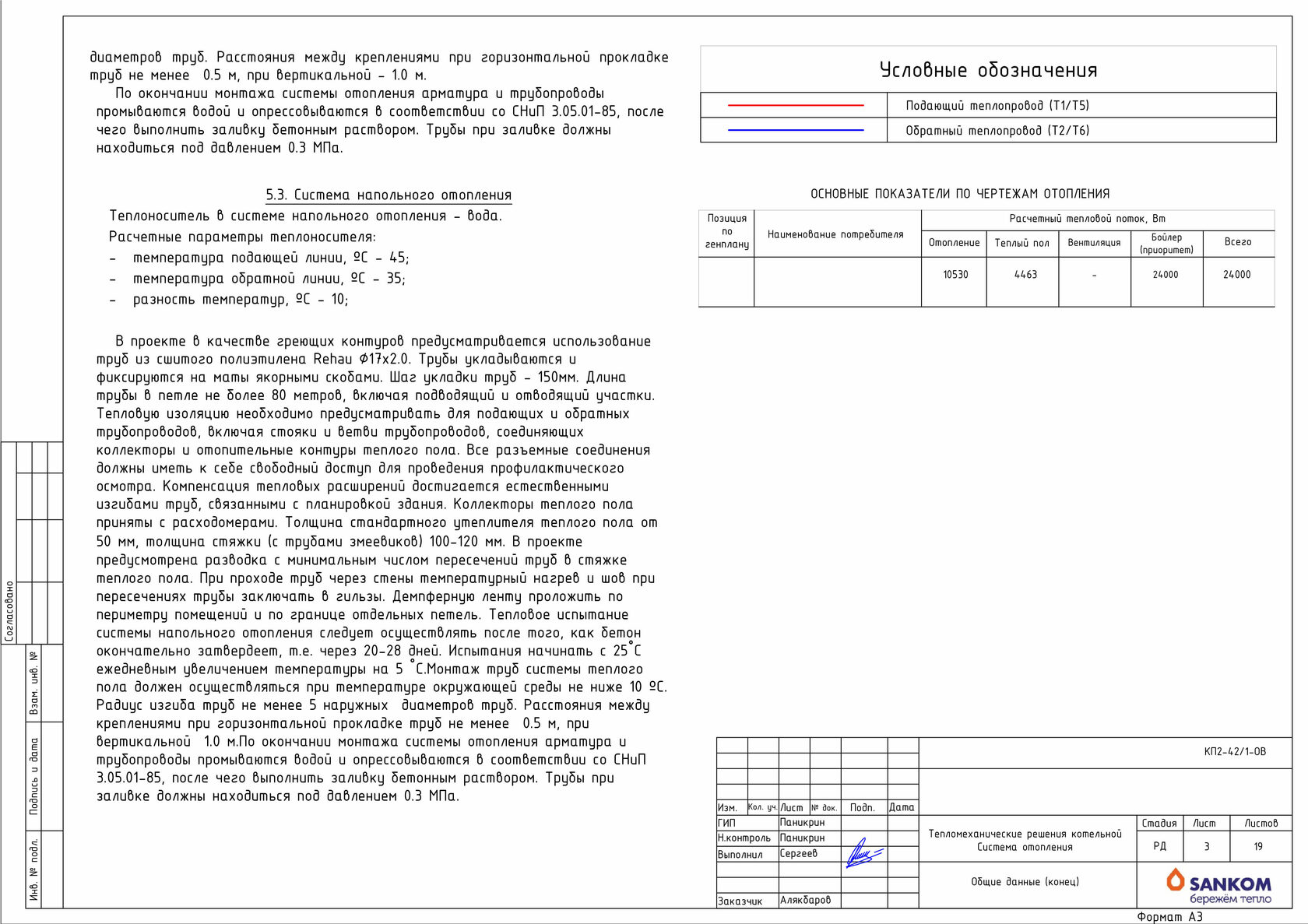

Отопление коттеджа осуществляется за счет радиаторов и тёплого пола. Обвязка выполнена из нержавеющих труб с пресс-фитингами Valtec. Для тепловых расширений жидкости отопления предусмотрен дополнительный расширительный бак мембранного типа Reflex NG на 25 л (6 бар). Для водоснабжения — Reflex DE на 25 л (10 бар).

Таунхаус в ЖК «KASKAD Park-2»

Площадь помещений — 182 м ².

Отопление

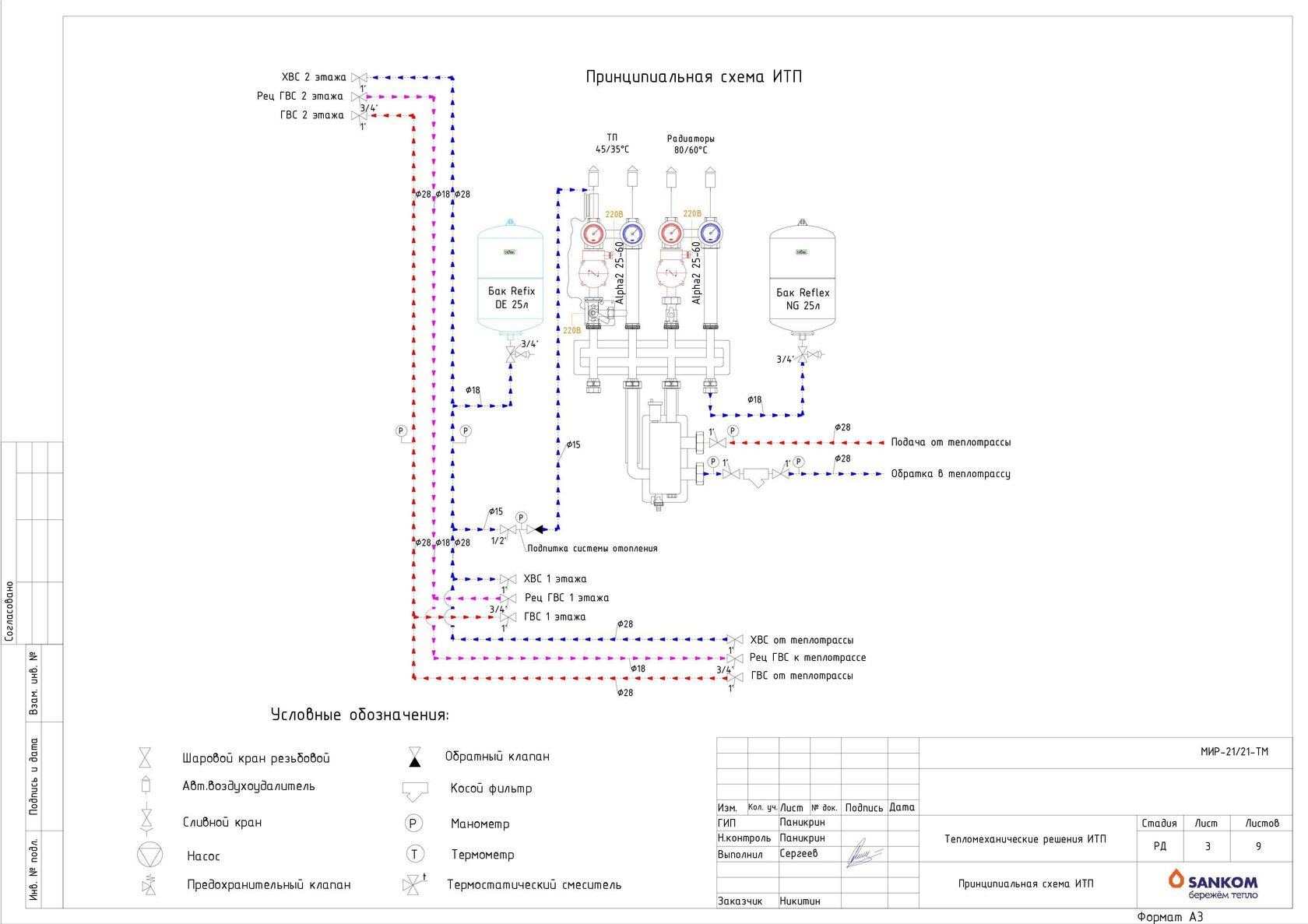

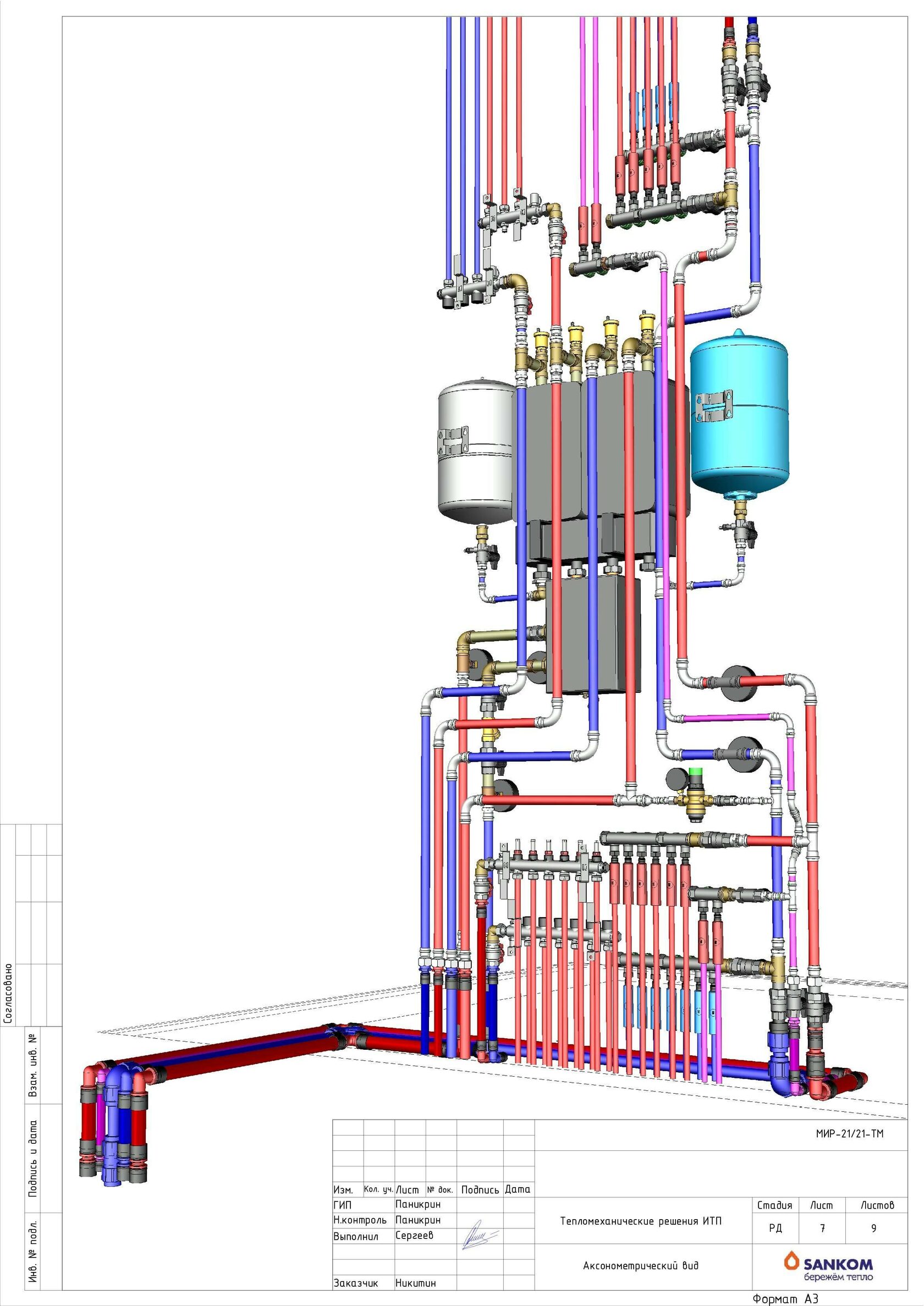

Источником теплоснабжения служит настенный одноконтурный газовый котёл Veissmann Vtiopend 100-W мощностью 24 кВт. Для приготовления горячей воды предусмотрен бойлер косвенного нагрева Drazcie OKC 160 NTR на 160 л. Для рециркуляции — насос Grundfos серии UP 15−14BА. Теплоносителем является вода с температурным графиком 80−60°С.

Вода подается из котла через гидравлический разделитель в распределительный коллектор, далее через насосные группы быстрого монтажа в контуры радиаторного отопления и тёплого пола. Система отопления закрытая. Подпитка тепловой сети осуществляется из ХВС.

Для компенсации теплового расширения теплоносителя установлены расширительные баки мембранного типа: для отопления — Reflex NG 18 л; для водоснабжения — Reflex DE 12 л. Отопительные приборы — радиаторы Kermi FTV и конвекторы Itermic. Подключение радиаторов производится при помощи запорно-присоединительных узлов Multitex. В проекте в качестве греющих контуров предусматривается использование труб из сшитого полиэтилена Rehau Rautherm S ∅17×20.

Водоснабжение и канализация

Источником холодного водоснабжения служит поселковая водопроводная сеть. Узел ввода и учета ХВС находится на первом этаже в помещении бойлерной, там же фильтры грубой и тонкой очистки. Для приготовления горячей воды используется бойлер косвенного нагрева Drazcie OKC NTR на 160 л. Для рециркуляции ставим насос Grundfos серии UP 15−14BА.

Водопровод делаем из сшитого полиэтилена Rehau по коллекторной схеме. Коллектора — FAR. Внутренняя канализация собрана из полипропиленовых труб фирмы Ostendorf диаметром 50 и 110 мм.

Источник: sankom.pro

Проект системы отопления частного дома примеры

Узнай стоимость ремонта

Ремонтные работы?

Почему клиенты выбирают нас?

Отопление и Ремонт

У нас самые выгодные цены!

Любой фактор важную роль. Исходя из этого подбор каждого элемента конструкции необходимо планировать обдуманно. Система отопления коттеджа включает некоторые части. Схема обогрева насчитывает, бак для расширения, батареи, систему соединения, увеличивающие давление насосы, трубы, развоздушки котел, коллекторы терморегуляторы, крепежи. На открытой вкладке web сайта мы постараемся найти и подобрать для своего коттеджа правильные компоненты конструкции.

Основополагающим этапом в создании системы отопления для частного дома является ее проектирование, которое разрабатывается с учетом замеров всех помещений. Работы по проектированию системы отопления производятся на основании технических строительных чертежей.

Начинать разрабатывать проект отопления частного дома можно на любой стадии строительства. Однако оптимальным решением станет проектирование на этапе возведения сооружения, поскольку в этом случае сводится к минимуму риск возникновения демонтажа и дорогостоящих переделок.

Что входит в проект системы отопления?

Проектирование отопительной системы для жилых или дачных домов происходит с включением в разработку индивидуальных особенностей строения. Главенствующую роль в этом занимает экономический подсчет топливных расходов, преобразуемых в тепловую энергию.

Основная задача составления проекта для отопления частного дома заключается в рациональном выборе и размещении отопительной системы с учетом максимального использования ее эффективности. Это позволит значительно сократить предстоящие расходы, связанные с монтажом и последующим расходом топлива.

Тепловые расчёты для частного дома

Важнейшие параметры при расчете системы – общая площадь строения, нуждающаяся в обогреве и качество теплоизолирующих материалов, которые будут применяться при возведении стен и перекрытий. Необходимое количество выделяемого системой тепла рассчитывается с учетом данных теплового баланса и количеством квадратных метров коттеджа.

На основании этих показателей определяется вид трубопровода, тип котельного оборудования, схема подключения и разводки (однотрубная, двухтрубная, лучевая и т.д.) системы отопления и способ ее управления.

Согласно точному расположению всех отопительных элементов создаются схематические чертежи, на которых отмечены места трубопроводных разводок по дому. Также размечаются точки установки датчиков температуры и иных приборов управления отопительной системой частного дома.

Подбор дополнительного оборудования

Помимо учета размеров коттеджа или жилого дома при проектировании следует уделить внимание возможностям владельца частного домовладения, так как сам проект может составляться как на простейшую отопительную систему, так и на сложную котловую систему.

Многопрофильная система отопления может быть снабжена дистанционным управлением, модулем управления температурного режима в помещениях (для каждой комнаты в отдельности) или автоматикой, которая имеет возможность самостоятельного регулирования температуры в помещениях ввиду изменений погодных условий.

Дополнительное тепловое оборудование и многие другие устройства современных систем отопления. несомненно, предоставляют владельцам частных домовладений особый комфорт. Но основное их предназначение – экономичный расход топлива и рациональное использование денежных средств на обслуживание отопительной системы.

Проектирование частного дома не обходится без расчета систем отопления. Под расчетом отопления подразумевается выбор котла (электрический, твердотопливный, жидкостный или газовый), подбор его необходимой мощности, тип отопления (самотечное или циркуляционное) материал труб, количество радиаторов и схема их расположения.

Расчет мощности котла зависит от многих факторов и ведется на основании расчета теплопотерь. Чтобы получить значение теплопотерь учитывается площадь дома количество окон и тип остекления стоят у вас простые деревянные окна или пластиковые с тройным стеклопакетом. Количество дверей ведущих наружу.

Кроме того расположение дома относительно сторон света и розы ветров также имеет значение. Материал из которого построен дом, тип кровли, наличие мансарды, тип климатической зоны все это тоже учитывается.

Хотя и существуют упрощенные способы расчета мощности котла, лучше всего доверить это дело специалистам. Получив необходимую величину мощности определяемся с типом топлива. Тут все зависит от доступности какого либо топлива. В лесных удаленных районах выбор признаться невелик. Кроме дров и привозного угля других вариантов как правило нет.

Выбора нет и в степных газифицированных районах. Поэтому выбор зависит от условий проживания в том или ином регионе. Подробнее остановимся на типах отопления.

Отопление с естественной циркуляцией

Естественная циркуляция требует соблюдения некоторых правил при монтаже. Прежде всего использование труб большого диаметра, для облегчения циркуляции теплоносителя. Должен соблюдаться уклон труб который обеспечивает движение теплоносителя. Котел каким бы он не был должен находится ниже радиаторов.

Стояк по которому происходит основная подача теплоносителя, делается из трубы большего диаметра, чем разводка на радиаторы. Также необходим расширительный бак. обеспечивающий подпитку водой всей системы.

При нагреве котла вода расширяется и излишки выходят в расширитель, при понижении температуры, уменьшается объем теплоносителя и именно из этого бака добавляется вода, что бы система не прохватила воздух. При заливке системы бак оставляют заполненным, где то 1/3. Обязателен воздушный клапан или пробка позволяющая спустить воздух из системы. Достоинство такой системы в ее автономности работа котла практически не зависит от подачи электричества.

Отопление с принудительной циркуляцией

В системе с принудительной циркуляцией можно отступить от выше указанных правил особенно касаемо уклона подающего и возвратного трубопровода, что несколько упрощает монтаж обвязки. В нее включен циркуляционный насос. обеспечивающий перемещение воды по системе. Кроме того, можно использовать трубы небольшого диаметра, что в конечном итоге скажется на цене монтажа всей системы. Необходимо отметить, что такую систему лучше всего использовать при отоплении электрическими или газовыми котлами, так как при отключении электричества, автоматически прерывается подача топлива и не произойдет перегрева котла.

Выбор материала для трубопровода

Сейчас в строительстве используют стальные, медные и полимерные трубы:

  1. Стальные трубы более терпимы к перегреву хотя монтаж этих труб более трудоемок.
  2. Полимерные трубы просты в обработке, легко монтируются, долговечны в эксплуатации. Большим недостатком является боязнь перегрева теплоносителя. При большой температуре они начинают лопаться.
  3. Самыми дорогими в обработке и монтаже являются медные трубы. но и самые долговечные и износостойкие, не боятся коррозии и перегрева хотя механически мене прочие чем стальные.

Разновидности радиаторов

В данный момент распространено множество моделей радиаторов из различных материалов это:

Не смотря на различный материал, с разным коэффициентом теплоотдачи, в изготовлении радиаторов присутствуют общие принципы. Какой бы конфигурации не были регистры. делают возможным произвести разборку и сборку радиатора, что позволяет увеличить или уменьшить количество регистров в одном радиаторе. Это дает возможность регулировать количество поданного тепла в отдельно взятую комнату. Расположение регистров в помещении следует оговаривать сразу, чтобы в последующей отделке они не мешали установке различной мебели.

Рассмотрим на примере: мы имеем одно этажный бревенчатый дом в котором четыре комнаты и санузел, нежилой чердак, покрытый рубероидом и шифером. Дом расположен в регионе, где средняя зимняя температура —35 C 0 . Общая площадь дома 60 кв. метров. Средний коэффициент удельной мощности для этого региона берем 2,0 кВт эту цифру берем в справочнике СНиП.

Рассчитываем по приблизительной формуле мощность котла: W к=SдWуд где W к — мощность котла; S д — площадь дома; W уд — удельная мощность которая рассчитана на одну комнату. Имеем W к= 60*2,0/10= 12,0 кВт. подбираем ближайший по мощности котел в сторону увеличения.

Например расчёты показали необходимость 12 кВт мощности котла, а в продаже имеем 10 киловаттные и 15килловаттные котлы, берем 15 кВт. Система отопления двухтрубная с естественной циркуляцией. Количество радиаторов равно количеству окон плюс один радиатор в санузел в самое влажное помещение в доме. Радиаторы должны располагаться под окнами с расчётом, что середина батареи совпадает с центром окна.

Если нам понадобились теплые полы. к примеру в детской комнате, то нужен будет более мощный котел и потребуется врезать в систему циркуляционный насос, который усиливает циркуляцию увеличивая теплообмен. Здесь рассмотрен не самый сложный вариант отопления.

Еще один пример: это будет двухэтажный дом с центральным входом. На первом этаже гостиная, столовая, кухня, ванная комната, санузел, котельная, гараж. Второй этаж: четыре спальные комнаты, санузел, душевая комната. Общая площадь 200 квадратных метров. Примерный расчет мощности котла проводим по выше указанной формуле может, изменится только удельная мощность.

Теперь рассмотрим конкретную систему отопления. По расчётам нам хватает котла мощностью 30 кВт, перебоев с электроэнергией нет поэтому стоит электрический двухконтурный котел 35 кВт мощностью, способный автоматически поддерживать по заданным параметрам температуру в котле.

Автоматика реагирует на изменение температуры в подающей линии и при необходимости включает или выключает котел. Тип циркуляции принудительный, насос ставится на обратную линию(труба, которая заходит в котел и подводит остывшую воду. Рекомендуют при этом оборудовать байпас. который при отключении энергии позволит циркулировать теплоносителю естественным путем.

Все таки многие люди проживающие в частных домах предпочитают иметь энерго- независимые системы отопления будь то твердотопливный или газовый котел. Современные производители предоставляют широкий выбор моделей котлов различной мощности функциональности выбор сугубо за вами.

Снабжение дома или коттеджа теплом и горячей водой начинается отнюдь не с выбора и подключения котла соответствующей мощности. Этому, в сущности, завершающему этапу теплоснабжения предшествует большая кропотливая работа по теплотехническим расчетам, проектированию и строительству котельной

Приступая к изготовлению проекта котельной, специалисты компании Термо-Мир берут во внимание тепловые расчеты, а также вид топлива, используемого для получения тепла

Монтаж отопления. Проект котельной

В зависимости от типа топлива котельные бывают:

  • газовые — работают на природном, реже сжиженном газе
  • жидкотопливные — функционируют на дизеле, мазуте либо отработанном масле
  • твердотопливные — топятся углем, торфом, коксом, дровами, отходами деревообрабатывающей промышленности (пеллеты) и пр
  • электрические
  • комбинированные (рассчитанные на использование нескольких видов топлива)

По местонахождению котельные классифицируются на:

  • стационарные строения, стоящие отдельно от жилого или производственного здания
  • блочно-модульные конструкции, расположенные в сборно-разборных мобильных модулях
  • встроенные, которые занимают специально выделенные помещения внутри сооружения (сюда относятся также чердачные и крышные котельные)
  • пристройки к зданию

Проектирование и последующий монтаж оборудования не зря считаются самыми важными этапами теплофикации дома, поскольку ошибки в проектах котельных часто оборачиваются ощутимыми финансовыми потерями. Именно поэтому выполнять проектные работы по оборудованию котельной обязательно должны специализированные организации

Серьезная проектно-монтажная организация-подрядчик имеет полный комплект разрешительных на оборудование котельной документов. Проект отопления частного дома не может появиться на свет без составления технического задания, то есть полного перечня требований и пожеланий к устройству помещений

На основании пакета документов, специалисты компании Термо-Мир разрабатывают и предлагают инженерные решения по оборудованию котельной, рассчитывают необходимую мощность котлов, нагрузки на отопление здания, проектируют горячее водоснабжение

После получения технического задания, специалисты Термо-Мира рассчитывают и подбирают необходимое оборудование, выполняют рабочие чертежи котельной, а также необходимые пояснительные записки, далее проект согласовывают и сдают заказчику

Составные документы проекта котельной

  1. ПЗ – пояснительная записка к проекту
  2. ТМ – часть проекта, посвященная теплотехнике
  3. ЭО – решения для электроснабжения, освещения
  4. КИП – раздел, в котором изложены принципы работы системы контрольно-измерительных приборов
  5. ГСВ – часть, посвященная внутреннему газоснабжению помещения
  6. ВК – раздел, предлагающий решения для устройства водопровода и канализации
  7. ОВ – решения по отоплению и вентиляции здания (помещения)
  8. ПМ ООС – совокупность мероприятий по расчетам воздействия работы котельной на окружающую среду
  9. УУТ – данные об узлах учета тепла
  10. АСУ – разработка проекта пожарной и охранной сигнализаций

В идеальном варианте, проектная организация не только согласует и производит регистрацию разработанного проекта в соответствующих госорганах, но и комплектует помещение оборудованием, производит монтаж, пуско-наладку, сдачу в эксплуатацию и последующее сервисное обслуживание. Все эти задачи успешно решает компания Термо-Мир. Комплексный сервис позволяет нашим заказчикам сэкономить, а также получить уверенность в том, что все работы будут выполнены гарантированно качественно

Специалисты компании Термо-Мир окажут следующие услуги по проектированию вашего дома:

  • Тепловой расчет
  • Гидравлический расчет системы
  • Проект котельной
  • Проект системы отопления
  • Проектирование отопления коттеджа
  • Проект системы теплых полов
  • Проект системы водоснабжения и канализации
  • толщину перекрытий и стен и тип материала, из которого они изготовлены; порог крыши;
  • высоту, тип и материал фундамента;
  • площадь остекления и тип стеклопакетов;
  • толщину стяжек, тип напольного покрытия;
  • наличие или отсутствие дополнительных утеплителей

Смотрите также:

  • Проектирование газового отопления частного дома
  • Проектирование отопления дома

Источник: sistema-otopleniya.ru

Рейтинг
( Пока оценок нет )
Загрузка ...
