Правильный дымоход для твердотопливного котла в частном доме должен обеспечивать эффективное удаление продуктов сгорания и защиту от возврата дыма в помещение. Он должен быть выполнен из耐火ных материалов, таких как нержавеющая сталь или керамика, и иметь подходящий диаметр, который соответствует мощности котла. Важно также учитывать высоту дымохода: она должна быть не менее 5 метров над уровнем котла и располагаться на расстоянии не менее 0,5 м от крыши для предотвращения затруднений с тягою.
Кроме того, необходимо уделить внимание правильному размещению дымохода. Он должен проходить через крыша под минимальным углом, чтобы избежать образования сажи и конденсата. Также рекомендовано установить колено не более чем под углом 45 градусов и предусмотреть ревизионные дверцы для чистки. Обязательно учитывайте местные строительные нормы и правила, чтобы избежать штрафов и обеспечить безопасность эксплуатации котла.
Дымоходы для твердотопливного котла в частном доме: схема подключения труб
Установка отопительной системы, для работы которой используется твердое топливо, позволяет перейти к монтажу отводного канала, предназначенного для удаления газа и дыма из помещения парной. К подобным конструкциям предъявляются определенные требования, касающиеся как вида конфигурации, так и выбора материалов изготовления. Сэкономить время помогают услуги специалистов, однако и здесь нужно уделить особое внимание соблюдению общепринятых стандартов, обеспечивающих надлежащий уровень эксплуатационной безопасности. Как правильно соединить и установить дымоход для твердотопливного котла отопления в частном доме, какие варианты систем вытяжки лучше всего сделать, и почему расчет размеров дымовой трубы для схемы подключения — один из наиболее важных аспектов? Давайте разбираться.
Общее представление
Рекомендованная конфигурация, используемая в сочетании с рассматриваемым типом отопительных устройств, остается неизменной независимо от выбора материалов. Стандартная конструкция, основной функцией которой является удаление дыма, предусматривает наличие следующих элементов:
- Дымоход. Протяженный фрагмент прямоугольной или цилиндрической формы, служащий для отведения продуктов горения. Обязательное требование — устойчивость к нагреванию и механическим нагрузкам.
- Сборник конденсата. Контакт между разогретым воздухом и холодной поверхностью приводит к образованию локальных скоплений влаги. Исключить попадание жидкости в котел помогает специальная деталь, устанавливаемая в нижнем сегменте, которая соединяется с топкой через переходник тройного типа.
- Шибер. Заслонка, перекрывающая приток воздушной массы из печи, повышает эффективность работы всей системы. Перегородка снижает уровень отдачи тепловой энергии во внешнюю среду после завершения очередного цикла.
Правила монтажа
Приоритетной задачей при сборке дымоотводной системы является соблюдение требований пожарной безопасности. Конфигурация подвергается чередующемуся температурному воздействию, и потому должна исключать любые потенциальные риски, связанные с возгоранием или ухудшением проходимости.
Согласно установленным правилам, минимальное расстояние между вытяжной трубой для твердотопливного котла и близлежащими поверхностями должно составлять 38 сантиметров. При этом особое внимание требуется уделить вопросу изоляции участков, на которых канал проходит уровни перекрытий строения. Толщина стенок с учетом изоляционного материала как минимум 10 см, при этом важным аспектом является точность расчета площади внутреннего сечения. Для получения оптимального КПД нужно, чтобы искомая величина оставалась неизменной по всей высоте.
Горизонтальные сегменты конструкции, наличие которых может быть обусловлено спецификой планировки строения, не должны иметь длину более одного метра. Обязательное условие — наличие в устройстве дымохода твердотопливного котла сборника конденсата, а также дверки, открывающей доступ к внутреннему пространству для технического обслуживания.
Один из главных параметров, определяющий эффективность системы — диаметр отводного канала. Соотношение значения с аналогичным показателем выходного патрубка влияет на характеристики пропускной способности при эксплуатации отопительного оборудования. Недостаточность на средних и высоких мощностях недопустима, поскольку может не только существенно увеличить расход топлива, но и спровоцировать задымление помещения.Для монтажа вытяжной шахты, отличающейся по форме от выхода для газов, необходимо выполнить сопоставление на основании площади проходного сечения. Существуют стандартные значения диаметра трубы дымохода для твердотопливного котла — определить, какой расчет нужен в конкретной ситуации, можно по протяженности и конфигурации.
Высота, м;Отношение отверстия топки и дымового канала -;Цилиндрическая;Квадратная
4-8;0,83;0,72 8-12;1;0,9 12-16;1,12;1 16-20;1,25;1,1
В процессе подключения важно следить, чтобы выходная длина составляла не менее четырех радиусов до первого поворотного участка, и чтобы последних было в конструкции как можно меньше. С каждым новым поворотом воздушный поток возмущается все больше, что приводит к возникновению турбулентности и повышенному локальному сопротивлению. Как следствие, снижение силы тяги, необходимой для полноценного функционирования отопительной системы.
Обеспечить плавный переход газов, проходящих сквозь круглое дымоходное сечение в вертикально расположенную шахту, позволяет установка горизонтальных фрагментов под углом в 45 градусов. Если такой возможности нет — допустимо ограничиться 30о, или даже 15о, соблюдая наклон в сторону отопителя. При наличии дымососа или нагнетателя данной рекомендацией можно пренебречь, что обусловливается принудительным выбросом продуктов горения.
Исаев Дмитрий
Как подобрать дымоход для котла на твердом топливе
Расстояние между верхней точкой трубы и козырьком крыши должно быть не менее 70 см. Полное закрытие выходного отверстия — металлическим зонтиком или грибком — приведет к увеличению объема сажи, оседающей на стенках, а также спровоцирует образование коррозии.
Важный фактор — термостойкость материала изготовления. Даже в самых маломощных устройствах при сжигании дров или угля происходит нагревание газов как минимум до 300°C, а если речь идет о современных установках — температуры оказываются заметно выше. Отводной канал должен переносить термические нагрузки без каких-либо негативных последствий, сохраняя исходную структуру.
При выборе подходящей конструкции стоит ориентироваться на специфику будущей эксплуатации, характеризующейся рядом особенностей.
Тип топлива
Теплогенераторы рассматриваемой категории работают преимущественно на дровах, угле, специальных брикетах или гранулах, которые изготавливаются из дерева. По мере прогорания вместе с дымом в трубу поднимаются частицы сажи и копоти, постепенно оседающие на внутренних поверхностях. При продолжительном отсутствии сервисного обслуживания масса становится объемной, что ухудшает проходимость системы. В связи с этим рекомендуется не только соблюдать график очистки дымоходов для твердотопливных котлов из нержавеющей стали, но и отдавать предпочтение изделиям с гладкими стенками. Отсутствие шероховатостей снижает интенсивность накопления продуктов горения, что помогает сохранить оптимальный уровень вытяжки.
Источник3: boil-r.ru
Устройство дымоходов для твердотопливных котлов с длительным горением
Что собой представляет дымоход и для чего предназначен
- устранение отрицательного воздействия продуктов сгорания, которые образуются в котле;
- снабжение котла воздухом — это обеспечивает поддержание горения;
- создание тяги — это способствует работе котла на полную мощность.
Чтобы все эти функции полностью выполнялись, дымоход нужно устанавливать правильно. При нарушении правил монтажа устройство не сможет обеспечить полную безопасность. Отсутствие тяги уменьшит функциональность котла, а вредные газы начнут попадать в дом.
Рис2 Такая конструкция нужна для выведения газов в атмосферу.
Устройство и принцип работы дымоходов
Дымоходы для твердотопливных котлов бывают разными. Их устройство зависит от разновидности. Конструкция может быть реализована как одностенная или двухстенная труба.
Одностенный стальной канал считается самым дешевым вариантом. Специалисты советуют отдавать предпочтение трубам из нержавейки. Они отличаются более длительным периодом эксплуатации, чем гофрированные. Такие изделия изготовлены из тонкой стали овальной формы. Они продаются в виде фрагментов, которые вставляются друг в друга.
Потому сделать такой дымоход своими руками несложно. Причем он может быть любой длины, а значит подходит для любого дома.
Важно! Этот вариант отличается удобством и увеличивает аэродинамические характеристики трубы. К тому же овальный дымоход обеспечивает лучшую тягу.
Однако важно учитывать, что эти недорогие конструкции отличаются очень тонкими стенами. Потому их располагают внутри строения. Одностенные дымоходы лучше использовать для оборудования с эффективностью работы не более 60 %.
Двухстенные конструкции считаются более прочными. Однако стоят они намного дороже. Эти изделия считаются более универсальными в использовании и подходят под любое отопительное оборудование.
Хороший уровень изоляции позволяет монтировать конструкции и внутри, и снаружи зданий. Утеплитель является экологически безопасным материалом. Даже при нагревании до высоких температур он не продуцирует вредных веществ. К тому же материал не деформируется, не горит и не подвергается усадке.
Рис3 Устройство конструкции зависит от ее типа.
Такой дымоход для дровяного котла стоит довольно дорого, однако он считается долговечным и отличается прекрасными эксплуатационными характеристиками. Такие конструкции характеризуются сильной тягой. При этом отсутствие значительной разницы температур препятствует скоплению конденсата на трубах. Из минусов таких изделий стоит выделить внушительный вес и крупный размер.
Разновидности дымоходов для котлов длительного горения
Прежде чем подсоединить котел на дровах к тому или иному дымоходу, требуется правильно выбрать его разновидность. Такие изделия изготавливают из самых разных материалов. Каждый из них характеризуется своими плюсами и минусами.
Преимущества и недостатки видов
Дымоходы для твердотопливных котлов делают из разных материалов. Какой же вариант выбрать? Перед подключением конструкции стоит ознакомиться с характеристиками каждой из них. Итак, дымоходы могут иметь такие виды:
Считается одним из наиболее доступных и популярных вариантов. Прекрасно зарекомендовали себя дымоходы для твердотопливного котла из нержавеющей стали. Их легко удается собрать самостоятельно, не обращаясь к профессиональным мастерам.
Такие изделия отличаются стойкостью к влиянию негативных факторов и способны выдерживать высокие температуры до +800 градусов.
Важно! За счет гладкой поверхности конденсат беспрепятственно стекает в поддон и выводится через патрубки. Это помогает избежать налипания смолы.
При выборе такой конструкции можно быть уверенным в ее длительном сроке службе, который превышает 15 лет.
Не уступает по свойствам металлическим конструкциям. Более того, такие изделия являются более прочными. Они способны переносить температуру до +1000 градусов и отличаются долговечностью.
Круглые керамические конструкции обычно используют в дополнение к пиролизным котлам, которые создают очень высокую температуру.
Весомым минусом считается высокая цена. Потому керамические изделия применяют не так часто.
Рис4 Керамический дымоход
Делают из огнеупорного материала, который может выдерживать температуру до +900 градусов. Такая конструкция выполнена в форме прямоугольной трубы. Этот вариант часто используется в частных домах. Тем не менее, он имеет и ряд недостатков, связанных с квадратным сечением.
В силу неровной поверхности и стыков между кирпичами конструкция быстро засоряется и накапливает конденсат. Это впоследствии негативно отражается на уровне тяги. К тому же конструкция быстро нагревается и остывает. Это плохо влияет на темпы выхода газов.
Такой вариант используется крайне редко. Это связано с очень высокой стоимостью. Несмотря на прекрасные технические характеристики, стеклянные конструкции, как правило, выбирают из-за общего стиля участка.
Важно! Огнеупорное стекло отлично предотвращает накопление конденсата и обеспечивает быстрое выведение газов при сгорании топлива. К тому же материал способен выдерживать воздействие очень высоких температур.
Рис5 Металлические конструкции считаются самыми качественными.
Каким технологическим требованиям должны соответствовать дымоходы
Перед монтажом вытяжной конструкции важно сделать правильный выбор. При этом следует разобраться в эксплуатационных параметрах разных вариантов. Важно учитывать следующее:
- параметры тяги;
- уровень пожарной безопасности;
- теплоизоляционные характеристики;
- влияние коррозии;
- максимально допустимые температурные параметры.
По рассматриваемым параметрам идеальным вариантом считается керамическая или стеклянная конструкция. Однако эти материалы отличаются высокой стоимостью. Потому доступной альтернативой по цене является труба из нержавейки.
Важно! Кирпичные дымоходы со временем теряют целостность канала. Это приводит к ухудшению качества работы отопительной системы.
Перед подключением твердотопливного автоматического котла к дымоходу важно учесть, что он должен соответствовать таким параметрам:
- круглое сечение;
- способность выдерживать температуру +350. +1000 градусов;
- быстрое нагревание и выход котла на рабочий режим;
- устойчивость к продуктам сгорания и процессам коррозии.
Указанным требованиям соответствуют конструкции из керамики и нержавейки. Стоит отметить, что металлические конструкции отличаются не только долговечностью, но и простотой монтажа. Они намного легче и могут устанавливаться своими руками.
Оба вида отлично выдерживают воздействие высоких температур, характеризуются стойкостью к отложениям и обеспечивают прекрасную тягу. Если говорить об эффективном удалении продуктов горения, на это влияют высота и диаметр конструкции, длина разгонного участка, утепление.
Рис6 Несмотря на ряд плюсов, кирпичные конструкции имеют свои минусы.
Какой дымоход лучше выбрать для котла на твердом топливе в частном доме
Чтобы использование дымохода в частном доме было безопасным, он должен соответствовать целому ряду требований:
- Материал должен выдерживать температуру +350. +1000 градусов.
- Чем ровнее и уже сечение в диаметре, тем лучше в нем тяга. Это не сказывается на скорости, а влияет только на объем дымовых газов.
- Конструкция не должна иметь горизонтальных участков, изгибов, неровностей и углов. Это замедляет выведение газов.
- Тип сечения должен быть овальным или круглым. Это благоприятно отражается на мощности тяги.
- На высоту трубы влияет диаметр дымохода. Чем шире канал, тем более высокой должна быть труба. Выполнение этой рекомендации обеспечивает хорошую тягу.
Отдельно стоит обозначить связь между высотой трубы и мощностью котла. Эти показатели содержатся в технической документации. К примеру, для устройства мощностью 80-110 КВт можно использовать металлическую бесшовную трубу высотой 6-8 метров.
Рис7 Оптимальным вариантом считается округлое сечение.
Как правильно установить дымоход
Механика установки конструкции обладает определенными особенностями. Чтобы дымоход полноценно выполнял свои функции, требуется учитывать ряд требований.
Сборка деталей конструкции
Любые одностенные и сэндвич-панели с утеплением собираются единственным способом. Для этого труба вставляется в трубу. Узлы соединения элементов не нуждаются в установке дополнительных хомутов.
Если сооружение сделано из нержавейки, сборка осуществляется исключительно по конденсату. В этом случае он никогда не попадет наружу, а будет стекать в специальное место. При наличии в дымоходе ревизии и тройников детали собирают «по дыму». Сборка вертикальных элементов осуществляется «по конденсату».
Важно! Чтобы придать элементам сэндвич-дымохода более жесткую фиксацию, нужно поставить заклепки или вкрутить саморезы.
Рис8 Сборка дымохода имеет целый ряд особенностей.
Способы фиксации дымоходов
Труба крепится на стену или потолок только при помощи специальных материалов. Одностенное сооружение нужно фиксировать с интервалом в 1,5 метра на вертикальных отрезках.
При использовании в системе тройника 45-87 градусов или колена 45-90 градусов монтаж выполняется так, чтобы полностью исключить нагрузку на поворотные фрагменты деталей.
Важно! Если для монтажа нужно установить дополнительную опору, следует применять напольную подставку. Если труба возвышается над крышей более чем на 1,5 м, под растяжку обязательно ставится скоба.

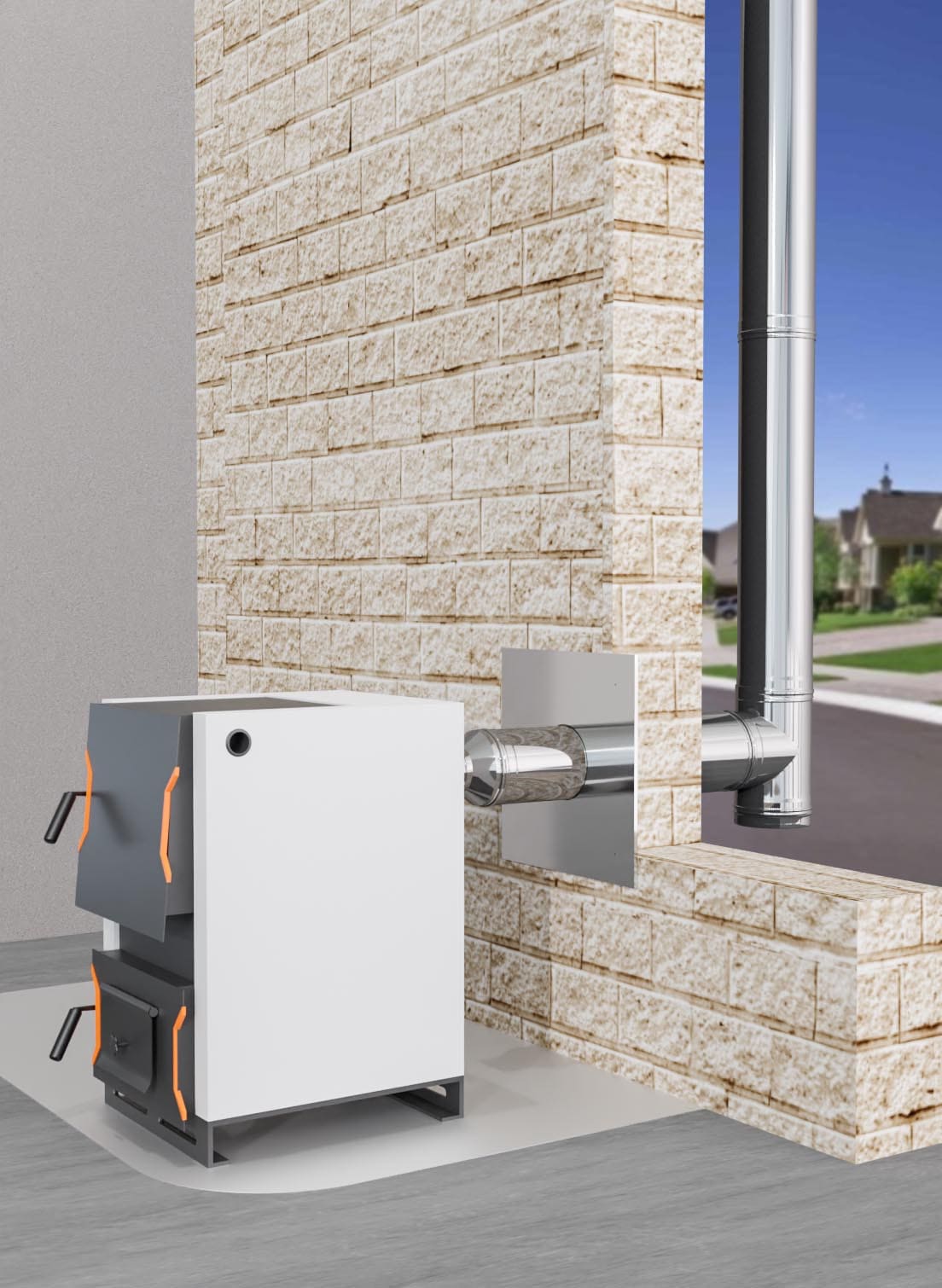

Как сделать проход сквозь стену
Чтобы сделать проход через стену, нужно следовать строительным нормам. Если дымоход проходит через стены, обязательно требуется установить походную гильзу и наложить еще один слой термоизоляции.
При монтаже трубы через кровлю необходимо установить дополнительную деталь. Также требуется еще один дополнительный слой, который включает пожаробезопасные изоляционные материалы.
Проверка работы дымохода
После завершения монтажных работ нужно убедиться, что поблизости нет горючих или быстровоспламеняющихся материалов. Это поможет избежать пожаров. В конце с деталей нужно снять защитную пленку. После чего можно открыть шибер, который регулирует силу тяги.
Возможные ошибки и проблемы при монтаже дымохода к котлу
При монтаже дымохода люди совершают следующие ошибки:
- Не учитывают расположение печи. Многие уверены, что вначале требуется построить дом, после чего можно втискивать котел. Этот подход считается принципиально неверным. Он приведет к тому, что дымоход придется сооружать через готовые конструкции, которые могут легко воспламеняться.
- Выбирают неправильный материал. Нельзя делать дымоход из асбеста или тонкого алюминия. Они не способны выдерживать воздействие высоких температур.
- Не делают изоляцию дымохода. Сегодня продаются готовые сэндвич-панели, которые оснащаются заводской изоляцией. Однако это нельзя считать панацеей от пожара. От защищенного дымохода до возгораемых перекрытий должно оставаться минимум 25 см. Это пространство лучше заполнить базальтовой ватой.
- Экономят на высоте трубы. Она должна составлять минимум 5 м от колосников или от горелки до устья. Соблюдение таких норм обеспечивает нормальную тягу и противопожарную безопасность.
- Не обслуживают дымоход. Это увеличивает вероятность пожара.
Рис9 Важно своевременно чистить дымоход
Для чего необходимо утеплять дымоходы для твердотопливных котлов
Утепление дымохода имеет целый ряд преимуществ. К основным достоинствам этой меры относят следующее:
- Исключение риска скопления конденсата на стенках и его разрушительного влияния на покрытие труб.
- Ускорение улетучивания вредных паров после сжигания топлива.
- Снижение температурных колебаний между наружными и внутренними стенками.
- Повышение прочности сооружения.
- Выполнение функций укрепляющего каркаса. Это особенно актуально в плохую погоду, если труба находится на улице.
- Энергосберегающий эффект. Он уменьшит потери тепла в дымоходе и поможет сэкономить на топливе.
Сооружение дымохода для котла длительного горения считается очень важным и ответственным мероприятием. При этом важно правильно выбрать материал и придерживаться основных правил монтажа
