Подключить радиатор отопления своими руками

Надежные и эффективные системы отопления: подключение радиаторов Как известно, эффективность теплоснабжения дома зависит от многих факторов: схемы...

Надежные и эффективные системы отопления: подключение радиаторов

Как известно, эффективность теплоснабжения дома зависит от многих факторов: схемы подачи-отвода, движения теплоносителя, типа и мощности источника тепла, отопительных приборов, наличия регулирующей аппаратуры и т.д. А чтобы создаваемая система была надежной, т.е. обеспечивала оптимальный микроклимат в помещениях при минимальных затратах на обслуживание, эксплуатацию и ремонт, необходимо уделять внимание и на ряд других вопросов, одним из которых является, например, как установить радиатор отопления.

При этом он подразумевает рассмотрение таких аспектов, как:

  • места размещения отопительных приборов (у стены, в нише);
  • параметры радиаторов (вид, мощность, размеры);
  • схема обвязки;
  • особенности и качество монтажа.

Следует отметить, что проблема подключения приборов отопления существует не только при проектировании и создании новых схем, но и в случае замены старого оборудования в эксплуатируемых системах.

✅ Строю сам: Установка и подключение радиаторов отопления своими руками. Дневник самостройщика

Условия для выбора места и параметров радиаторов

Существующие варианты обвязки радиаторов

Общеизвестно, что системы отопления бывают одно- и двухтрубными. Первый вид наиболее распространен и применяется как в централизованных, так и индивидуальных схемах. Второй вариант используется, как правило, в частном малоэтажном строительстве.

При этом подключение радиаторов отопления возможно по нескольким вариантам:

  • боковая схема – подразумевает подачу и отвод теплоносителя с одной из сторон прибора; чаще всего ее можно встретить в многоэтажных домах, где соединение радиаторов отопления производится последовательно от этажа к этажу;
  • диагональная обвязка – предусматривает подачу нагретой воды с одной стороны радиатора, а отвод – с противоположной;

Необходимо помнить, что при боковом и диагональном вариантах подключения для обеспечения максимальной теплоотдачи оборудования подача теплоносителя должна осуществляться сверху, а обратка снизу.

  • нижняя или седельная схема– подвод и обратка осуществляется в нижней части отопительных приборов, соединенных, как правило, последовательно.

Варианты обвязки радиаторов отопления

Рисунок 2 – Варианты обвязки радиаторов отопления

Следует иметь в виду, что выбор типа системы и наиболее эффективного варианта обвязки радиатора возможен только при проектировании и создании новой схемы теплоснабжения. В эксплуатируемых домах правильно подключить заменяемые приборы в большинстве случаев возможно только по существующему варианту, т.к. любые коррективы (например, изменение бокового подключения на диагональное) или влекут за собой дополнительные расходы на приобретение материалов и монтаж, или вовсе невозможны по ряду причин.

Устанавливаем радиатор отопления Ростерм своими руками

Особенности монтажа приборов отопления

При наличии определенных навыков установка радиаторов отопления своими руками не является проблемой. Однако владельцам квартир в многоэтажном доме для подключения заменяемых приборов рекомендуется обратиться в соответствующие службы. Это поможет не только избежать многих проблем, в т.ч. и бюрократических, в будущем, но и получить квалифицированную консультацию о том, как установить радиаторы отопления правильно в данном конкретном случае.

Процесс подключения радиатора состоит из нескольких этапов:

  • подготовка – включает выбор оптимальной модели прибора, приобретение требуемых материалов, комплектующих и инструментов, а также ремонт стены, на которую будет навешиваться радиатор;

До монтажа отопительного оборудования все окна должны быть установлены, а конструкции под проемами оштукатурены. При этом не рекомендуется выполнять чистовую отделку полов.
Если осуществляется замена приборов, сначала требуется правильно демонтировать старые радиаторы и крепления (при необходимости), а затем отремонтировать поверхности.

  • монтажные работы, включающие разметку стены; установку крепежных элементов или кронштейнов; навешивание прибора и проверку его расположения по уровню; подключение необходимой запорно-регулирующей арматуры (кранов, терморегуляторов и т.п.); обвязку радиатора трубами;
  • опрессовка системы и устранение дефектов.

Подготовительный этап

Для обеспечения правильного подключения и качественного монтажа могут потребоваться следующие инструменты, комплектующие и материалы:

  • набор специальных ключей для навинчивания гаек, переходников и т.д.;
  • радиаторная арматура (заглушки, переходники, футорки, запорные краны, воздухоотводящий кран Маевского, термовентили, термостатические головки);

Некоторые производители комплектуют радиатор основными комплектующими, но в большинстве случаев монтажный набор придется приобретать отдельно. При этом готовые комплекты универсальны и позволяют подключить прибор по любой из существующих схем.

  • уплотнители;
  • специальная нить, паста или пакля для резьбовых соединений;
  • трубы.

Набор необходимых материалов и иструментов для подклюяения радиаторов

Рисунок 3 – Примерный набор необходимых инструментов и материалов для подключения радиатора

Если осуществляется замена радиатора, сначала перекрываются подача и обратка, затем срезается и удаляется старый прибор отопления. Также рекомендуется демонтировать имеющиеся крепления, особенно в случае установки оборудования другого типа.

Монтажные работы

Этот этап начинается с разметки, которая необходима для того, чтобы установить прибор правильно с соблюдением всех нормативных требований по отступам до строительных конструкций, а также определить точки крепления кронштейнов или штырей.

Для фиксации радиаторов могут применяться различные крепежные элементы. Наиболее распространенными являются специальные штыри, монтируемые непосредственно в стену при помощи цементно-песчаного раствора. В последнее время часто используют угловые кронштейны, закрепляемые с помощью саморезов или дюбелей. Как правило, для обеспечения надежной установки приборов достаточно двух штыревых соединения или кроштейна.

Требования к установке приборов отопления

Рисунок 4 – Схема радиатора отопления и его размещения на стене

Перед навешиванием радиатора следует предварительно подготовить резьбовые соединения на трубах. Затем на приборе требуется установка заглушки, крана Маевского или другого элемента для удаления воздуха. На отверстия, используемые для подключения к трубам, требуется смонтировать запорную и регулирующую арматуру, для чего в радиатор сначала нужно установить штуцер, накидные гайки с правильной резьбой, затем герметизировать их с помощью пасты, нити или пакли. После этого устанавливаются сами краны, термостаты и надежно фиксируются специальными ключами.

Паклю или герметизирующую нить следует наматывать по часовой стрелке при правой резьбе и наоборот при левой. При этом достаточно сделать несколько мотков на внешней кромке соединения, а не наматывать материал по всей поверхности резьбы.

После того, как радиатор будет навешен на крепления, требуется проверить его расположение по уровню и при необходимости скорректировать его подгибанием штыря или регулировкой кронштейна.

Следует отметить, что строго горизонтальное положение радиатора требуется в принудительных (насосных) системах со встречным движением теплоносителя и воздуха, где образование воздушных пробок наиболее вероятно.

В схемах с низким рабочим давлением или в тех, где воздух и теплоноситель движутся в одном направлении, небольшой уклон от трубопровода подводки не только допускается, но и желателен, т.к. будет обеспечивать отвод лишнего воздуха в магистраль.

Обвязка радиатора

Рисунок 5 – Схема обвязки радиатора

Для присоединения приборов отопления к стояку можно использовать различные виды труб. Но в последнее время все чаще используются полипропиленовые, что обусловлено их приемлемой стоимостью и простотой монтажа. В этом случае запорные краны, которые могут быть угловыми и ли прямыми, а также другие элементы должны быть выполнены из такого же материала.

Схемы подключения радиаторов к полипропиленовым стоякам

Рисунок 6 – Схема присоединения радиаторов к полипропиленовому стояку

Если требуется соединить замененную и обвязанную пластиковыми трубами батарею к действующему металлическому стояку, рекомендуется некоторую его часть заменить также полипропиленом.

Опрессовка системы

Этот этап требуется для проверки качества монтажных работ, а также того, правильно ли установлены и подключены радиаторы отопления и другое оборудование.

В последнем случае можно ориентироваться на тактильные ощущения (прикосновения) или воспользоваться пирометром. При этом основным показателем корректности выполнения работ будет равномерность прогрева радиаторов.

Следует иметь в виду, что в большинстве случаев наблюдается некоторая разница температур в разных секциях или в одном элементе по высоте, которая является нормой при небольших отклонениях значений.

Слишком большой диапазон показателей может свидетельствовать:

  • об образовании в системе воздушной пробки, после устранения которой путем стравливания с помощью воздушников, кранов Маевского и т.п. все радиаторы начинают прогреваться равномерно; если это явление будет возникать слишком часто, потребуется изменить уклон подводящих и отводящих труб;
  • о неправильном (обратном) подключении отопительного прибора, когда подача теплоносителя осуществляется снизу, а обратка сверху (требуется демонтировать соединения и исправить ошибку);
  • о сильном засорении нижнего протока отложениями и другими загрязнениями (это может наблюдаться у радиаторов, бывших в употреблении некоторое время; требуется либо прочистка, либо приобретение нового оборудования);
  • о недостаточной скорости движения теплоносителя или давления в системе (часто отмечается при боковом подключении приборов; рекомендуется изменить его на боковую схему или добавить удлинитель протока жидкости).

Источник: otopleniex.ru

Замена радиаторов отопления своими руками

Комфортабельные условия зависят не только от мебели в помещении, но и от теплоты, ведь холодный, пусть даже и красивый, дом вряд ли будет уютным. Основным источником тепла, конечно же, является батарея. С течением времени, радиаторы теряют свою эффективность и в этом случае необходимо либо вызывать мастера для установки новых батарей, либо прийти к мысли, что замена радиаторов отопления своими руками – это по силам каждому.

Причины выхода из строя радиаторов отопления

Очевидно, если батареи вышли из строя, то нужно заменить радиатор. Так почему же радиаторы выходят из строя?

Если не считать типичных причин, таких как возникновение ржавчины или протечек, нужно учитывать эксплуатационный срок радиатора. Разные радиаторы имеют разный срок эксплуатации:

  • Алюминиевые батареи прослужат от 15 до 20 лет;
  • Чугунные батареи имеют предельный срок от 40-50 лет;
  • Биметаллические 20-30 лет;
  • Стальные радиаторы 20-25 лет.

Эти данные могут быть уменьшены, в случае:

  • Не качественного теплоносителя;
  • Отсутствия фильтров;
  • Гидравлических ударов;
  • Перепады давления.

В этих случаев от выше указанных сроков можно смело отнимать 5 лет как минимум.

Причины замены радиаторов и материалы для их установки

Как мы выяснили ранее радиаторы бывают чугунными, стальными, биметаллическими, алюминиевыми. И у каждого из них разный срок службы.

Типичными причинами для замены радиатора можно по праву считать:

Для замены радиатора, требуется следующие материалы и инструменты:

  • Диск по металлу вместе с болгаркой;
  • Краны Маевского;
  • Краны под названием «американки»;
  • Лерка предназначенная для резки наружной резьбы;
  • Карандаш для разметки;
  • Рулетка;
  • Не обязательно, но желателен уровень;
  • Силиконовый герметик;
  • Полипропиленовые трубы;
  • Льняное полотно;
  • Муфты и фитинги (тройники и уголки);
  • Сверло и дрель по бетону;
  • Разводной ключ;
  • Паяльник для пайки труб.

Основные этапы замены радиаторов отопительной системы

Этапы замены радиатора можно разделить на два этапа: подготовительный и заключительный этап.

К подготовительному этапу можно отнести следующие моменты:

  • Первоначально составляется договор с соседям, это необходимо в случае если замена радиатора происходит в квартире. Соседи должны дать согласие на замену подводящей трубы. Если они отказываются и не подписывают договор, то стояк обрезается от пола до потолка, а переход делается с помощью переходников.
  • После составления договора следует произвести замеры, на этом этапе рисуется приблизительная схема установки и на ней производятся замеры: высчитывается количество углов, измеряется длина трубы, определяются входные и выходные отверстия под батареи.
  • Затем владелец определяется с выбором запорной арматуры. Зачастую люди устанавливаю шаровой кран для горячей воды.

На конструкцию батареи устанавливаются как ручные таки и автоматические краны, которые позволяют менять температуру батареи и без труда изменять температурный режим для нормального функционирования.

После того как вы проделали работу над первым этапом, можно переходить к покупке необходимых деталей, труб и радиаторов.

Заключительный этап – подключение системы

Заключительным этапом и самым главным можно по праву считаться замена радиаторов отопления своими руками. Для замены батареи нужно проделать следующие пункты:

  1. Первоначально нужно снять старую батарею, для этого откручиваются гайки, и аккуратненько снимается батарея с крепления. Или в случае необходимости воспользуйтесь болгаркой, крепления ведь могут сильно прикипеть.
  2. Затем с помощью лерки производится нарезка резьбы на стальных трубах, которые будут располагаться на новом месте. После нарезки наносится льняная пакля вместе с силиконовым герметикой на полученную резьбу.
  3. Если устанавливается алюминиевый или чугунный радиатор, то резьба герметизируется ФУМ-лентой.
  4. Для более надежного крепления производятся дополнительные усилия к крепежам, наносится цементный раствор.
  5. На этом этапе учитывается расстояние от батареи до пола (примерно 10-15 сантиметров) и до подоконника (15 сантиметров). Не нужно сильно прижимать батарею к стене, так как это может ухудшить тепловую отдачу. Регулировать расстояние можно с помощью кронштейнов, оптимальным расстоянием считается 3-4 сантиметра.
  6. Для предварительной сборки узлов нужно собрать полностью весь радиатор: ставятся прокладки, вкручиваются краны и закручиваются глухие и проходные заглушки. А также нарезаются трубы нужного размера и ввариваются уголки и тройники.
  7. Само подключение состоит из трех видов: подключается основная труба к верхнему патрубку, размещаются трубы параллельно полу или используются парубки к разным сторонам батареи.

После подключения и установки радиатора нужно провести оборудование термоклапанов, вентилей, заглушек и поджать все гайки.

Ну и наконец, нужно протестировать замененный радиатор на наличие протечек. Если вдруг он протекает, следует подтянуть все соединение.

Замена радиаторов отопления своими руками не так уж и сложна, и она осуществляется за одни день при отсутствии другой работы.

Не забывайте при выборе радиатора ознакомиться со сроком эксплуатации. От вида батареи и от качественной установки зависит срок службы.

Источник: otopleniesam.ru

Монтаж и установка радиаторов отопления своими руками

Монтаж и установка радиаторов отопления своими руками

Потребность в установке новых радиаторов может возникнуть не только во время капитального ремонта. Замена батарей и монтаж современной обвязки позволит повысить эффективность обогрева даже в условиях центральной системы отопления. А установить и подключить радиатор можно своими руками.

Монтаж и установка радиаторов отопления своими руками

Разметка для крепления

Стандартным местом размещения радиатора считается простенок под оконным проёмом. Согласно СНиП 3.05.01–85 (п. 3.23) батарея со стороны стояка не должна выходить за границу оконного проёма, а совпадение их осей не обязательно. Но чтобы батарея смотрелась в интерьере гармонично, она должна располагаться симметрично относительно вертикальной оси проёма. Поэтому сначала по уровню отбивают эту ось.

Второй шаг — отбивка горизонтального уровня положения батареи и обеспечение соосности при подключении подводок к футоркам.

Монтаж и установка радиаторов отопления своими руками

Но тут есть одна особенность — горизонтальные каналы радиатора должны быть сориентированы строго по уровню, а трубы прямой и обратной подачи должны иметь небольшой уклон относительно хода теплоносителя. Эти углы нужны для уменьшения силы сопротивления потоку и для снижения риска завоздушивания батареи. Значение уклона очень небольшое — 5–10 мм на длину подводки более 50 см (СНиП 3.

05.01–85 п. 3.18), а стальные трубы подводки длиной менее 1,5 м к стене не крепятся. И если происходит замена батареи с привязкой к уже существующей разводке, то, например, для однотрубной системы со стояком смещение положения вверх (или вниз) может нивелировать уклон прямой (или обратной) подачи.

Размещение радиатора отопления

Само же положение радиаторов должно обеспечивать выполнение следующих условий:

  • расстояние от пола — более 6 см;
  • расстояние от подоконника — более 5 см;
  • расстояние от стены — более 2,5 см.

Особенности крепления радиаторов

Самые требовательные к прочности крепления и основания — радиаторы из чугуна. Кроме веса самого изделия, определенную роль играет и внутренний объём секции. Если у популярной серии чугунных радиаторов МС-140 объём может достигать почти 1,5 литра, то у алюминиевого радиатора он не более 0,5 литра, а у биметаллических и того меньше.

При расчёте количества кронштейнов руководствуются положениями п 3.25 СНиП 3.05.01–85 — один кронштейн на 1 кв. м площади нагрева чугунной батареи (но всего их должно быть не менее трёх). Площадь нагрева одной секции зависит от её типа. Например, у М-140 она равна 0,254 кв. м, и для батареи из 12 секций уже надо четыре кронштейна.

Крепление радиатора к стене

Если батарею крепят на три кронштейна, схема крепления выглядит так: две точки внизу, одна посередине вверху. Четыре кронштейна устанавливают попарно друг над другом. А изгиб кронштейна должен обхватывать шейку радиатора (место соединения двух смежных секций).

Крепление биметаллических и алюминиевых радиаторов происходит по той же схеме, что и чугунных. И причина уже не в весе батареи и теплоносителя, а в тонких стенках стальных вкладышей биметаллических изделий, в низкой устойчивости к механическим нагрузкам алюминия и в слабой прочности резьбовых соединений отдельных секций обоих видов радиаторов. Поэтому для них также надо не менее трёх точек опоры.

Крепление радиатора к стене

Чугунные радиаторы устанавливают на кронштейны с дюбелями, закреплёнными в бетонных и кирпичных стенах. Для биметаллических и алюминиевых радиаторов кронштейны можно крепить ещё и к деревянным стенам.

В остальных случаях для установки надо использовать две напольные подставки с фиксацией к стене верхней части радиатора. Если количество секций больше десяти, то нужны три подставки.

Напольное крепление радиатора

Обвязка радиаторов

Сам по себе секционный радиатор — это «полуфабрикат», который подключить к системе невозможно. Особенно учитывая, что с одной стороны у него правая резьба, а с другой левая. Эта особенность продиктована способом соединения отдельных секций в батарею через ниппель, у которого два участка с разнонаправленной резьбой и прокладкой между ними.

Чтобы подключить батарею к системе, нужны специальные фитинги (футорки) и заглушки.

Минимальный набор дополнительных элементов для подключения чугунной батареи включает в себя две футорки и две заглушки. В зависимости от особенностей системы отопления и стороны, с которой подходят подводки, внешняя резьба заглушек и футорок может быть левой или правой. А внутренняя резьба у футорок всегда правая.

Заглушка и футорка для чугунного радиатора

Если чугунную батарею надо оснастить краном Маевского или автоматическим радиаторным воздухоотводчиком, то вместо верхней пробки вкручивают ещё одну футорку.

Для алюминиевых и биметаллических радиаторов продают уже готовые комплекты, которые состоят из четырёх футорок (попарно с левой и правой внешней резьбой), одной пробки под размер внутренней резьбы футорки и одного крана Маевского (плюс ключ для него).

Комплектующие для алюминиевых радиаторов отопления

Конечно, кран Маевского или автоматический воздухоотводчик необязательны, но они дают возможность спустить воздушную пробку, образовавшуюся в батарее.

Ещё один рекомендованный элемент обвязки для батареи центральной системы отопления — шаровые краны на подачу и обратку. Они дают возможность без остановки системы провести ремонт или замену батареи при появлении в ней течи, а также нарастить количество секций при нехватке тепловой мощности для обогрева помещения.

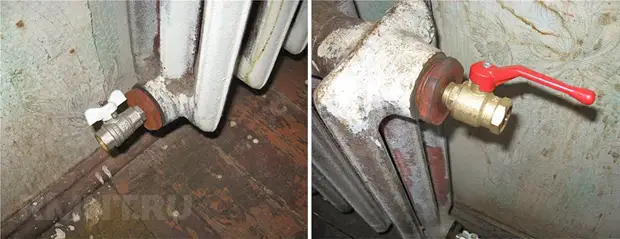

Чугунный радиатор с шаровыми кранами

Для автономной системы отопления вместо шарового вентиля на подачу лучше установить ручной или автоматический терморегулятор.

Краны и терморегуляторы к батарее подсоединяют через «американку», а способ их соединения с подводкой зависит от материала труб.

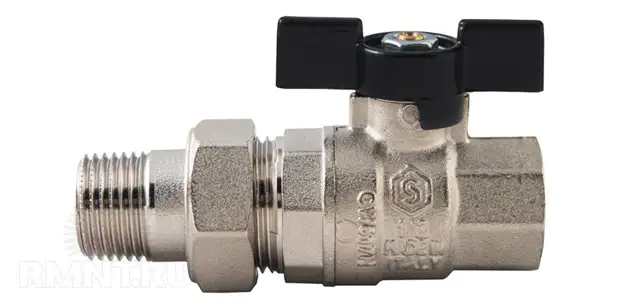

Шаровой кран с американкой

Подключение к сети

Для самостоятельного подключения к пропиленовым трубам нужно иметь специальный паяльник.

Есть два варианта подключения:

1. Если радиаторный вентиль из пропилена, то его пластиковый патрубок соединяют пайкой непосредственно с подводкой. Затем с крана свинчивают металлический концевик «американки» и вкручивают его в футорку радиатора, используя для герметичности соединения подмотку из льна с пастой или ленту ФУМ. После чего «американку» опять собирают и затягивают ключом накидную гайку.

Подключение радиатора к полипропиленовой трубе

2. Если радиаторный вентиль металлический, то для подключения к пластиковой подводке используют муфту комбинированную разъёмную с внутренней резьбой. Такая муфта по принципу соединения аналогична металлической «американке», но накидная гайка находится на пластиковом концевике под пайку. Пластиковую часть муфты через соединительный фитинг припаивают к трубе подводки. Муфту разбирают, ответную металлическую часть навёртывают с подмоткой на корпус вентиля и затем собирают её опять, затягивая ключом накидную гайку.

Подключение радиатора к полипропиленовой трубе

1 — «американка»; 2 — шаровой вентиль; 3 — комбинированная разъёмная муфта; 4 — полипропиленовая соединительная муфта; 5 — полипропиленовая подводка

При подключении к металлической подводке также надо вначале шаровой кран или терморегулятор подсоединить к трубе. Владение навыками сварочных работ необязательно — подключение запорной арматуры к трубе можно сделать при помощи резьбового соединения. Для этого на обрезанной части подводки необходимо нарезать резьбу. Делают это при помощи клуппа. Комплект головок и оправки с одной или двумя рукоятками стоит довольно дорого, но можно купить только одну головку клуппа конкретного размера, а в качестве оправки с рукояткой использовать обычный газовый ключ. Последовательность работ будет выглядеть так:

  • трубы подводки обрезают болгаркой под нужный размер, стараясь добиться, чтобы плоскость среза была перпендикулярной к оси трубы;
  • зачищают конец трубы от ржавчины и с помощью напильника делают небольшую фаску;
  • на рабочий участок трубы и резцы клуппа наносят смазку;
  • насаживают головку на фаску;
  • центрируют её относительно оси трубы;
  • придерживая головку рукой, с помощью газового ключа начинают её проворачивать по часовой стрелке.

Нарезка резьбы на трубе отопления

В итоге надо получить участок с резьбой размером, приблизительно равным длинной части стандартного сгона (например, для трубы 3/4 — 45 мм).

Затем на этот участок навинчивают контргайку (для Dу 3/4 её толщина равна 9 мм) и муфту (для Dу 3/4 её длина равна 36 мм). Совмещают входное отверстие шарового крана с подводкой и перегоняют муфту с подводки на резьбу корпуса крана (естественно, с использованием подмотки льна или ленты ФУМ). Затем на резьбу рядом с муфтой навёртывают подмотку и перегоняют контргайку.

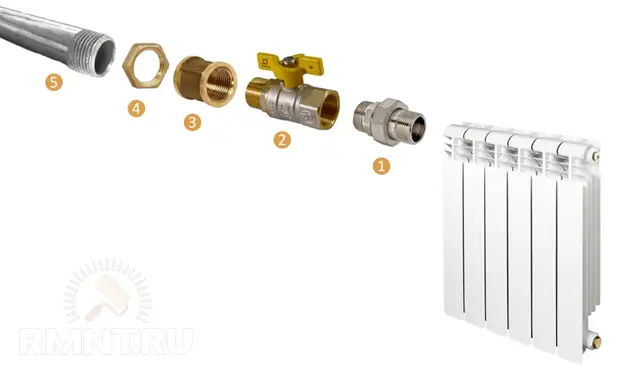

Подключение радиатора к системе отопления

1 — «американка»; 2 — вентиль; 3 — муфта; 4 — контргайка; 5 — подводка с резьбой

Важно! Рукоятка крана должна быть выставлена вверх или наружу от стены, чтобы ею было удобно пользоваться.

После того как запорный кран (или терморегулятор) жёстко и герметично соединены с подводкой, его через «американку» соединяют с футоркой радиатора.

Источник: rmnt.mirtesen.ru

Пример подключение радиатора отопления

В качестве примера приводится подключение к стальному радиатору отопления теплопровода из металлопласта. Данная комбинация окажется наиболее выигрышной. И на эту сразу несколько причин: стальной радиатор обладает большим КПД, нежели его аналоги из других материалов, при своей работе способен использовать минимальное количество воды, а металлопласт долговечен и пластичен. Без огромного арсенала различных переходников и прочего комплектующего вы сможете выгнуть трубу отопления из металлопласта так, как вам нужно.

Подключение радиатора отопления.

Описание подключения радиатора к существующей двухтрубной схеме отопления для удобства разобьем на несколько этапов.

Подготовка радиатора отопления перед подключением

Исходим из того, что вы уже закрепили радиатор на стену и пытаетесь понять, как его подключить. Определяемся с тепловыми контурами в вашем доме и определяем, откуда у вас течет теплая вода, а куда уже отработавшая: холодная.

Важное замечание: радиатор на стене должен висеть не строго горизонтально. Противоположная сторона от ввода должна быть приподнята как минимум на 5мм. В батареях отопления более 1м, перепад в сторону от ввода должен составлять не менее 1см. Это необходимо для отвода воздуха, но обо всем поподробнее.

Радиатор с двух сторон сверху и снизу имеет отверстия закрытые стандартными пластиковыми заглушками. Их нужно скрутить все, в обязательном порядке! В работе изделия из пластика долго вам не прослужат! Выкрутив заглушки, решаем, что будем вставлять в образованные отверстия.

Подключение ввода

Если ввод системы отопления расположен справа, закручиваем его в правый верхний угол и по аналогии с левой стороной. У нас используется труба из металлопласта. Чтобы подключить ее в стандартное отверстие в радиаторе, понадобится соответствующий металлический переходник. Поскольку труба ввода находится снизу, а место, куда ее нужно вкрутить – вверху, переходник должен быть угловым.

Вкручивается он особым образом, но сначала переходник лучше закрутить по-обычному и посчитать число оборотов до зажатия и фиксации в положении, при котором отверстие будет «смотреть» вниз. Запомните число, чуть позже оно пригодится. Выкрутив переходник, повторяем действие в обратном порядке, но уже по всем правилам сантехники. Резьбовое соединение нужно уплотнить.

Сантехнический лен для подключения радиатора отопления.

Используем для этого сантехнический лен.

Подматываем на резьбу сантехнический лен для подключения радиатора отопления.

Наматываем его ровной нитью по резьбе переходника.

Но и это еще не все!

Подключение радиатора отопления своими руками.

Поверху резьбы и намотанного лена намазываем шамотную глину (или силиконовый герметик).

Приобрести ее можно в магазинах сантехники. Поставляется глина в тюбиках.

Подключение радиатора отопления - закручиваем подготовленный переходник.

Подключение радиатора отопления - закручиваем подготовленный переходник 2.

Закручиваем подготовленный переходник в отверстие.

Излишки выступившей глины вытираем.

Подключение радиатора отопления - переходник установлен.

Излишки выступившей глины вытираем тряпкой.

К переходнику присоединяем трубу.

Подключение радиатора отопления - укладываем подающую трубу.

Выгибаем как нам нужно металлопласт и подводим его в требуемое место.

Ножницы для резки металлопластиковой трубы.

Ножницы для резки металлопластиковой трубы.

Намечаем необходимую длину и отрезаем лишнее с помощью специальных ножниц для этого вида трубы.

На трубу надеваем металлический элемент соединения с переходником, уже вкрученным ранее в радиатор. Для качественного соединения металлопластиковой трубы её нужно немного развальцевать.

Развальцовываем металлопластиковую трубу.

Развальцовываем металлопластиковую трубу 2.

Выполнить это поможет специальное ручное устройство. Просто вставляете его в трубу и вращаете.

Подключение радиатора отопления - соединительный элемент.

После этого можно надевать соединительный элемент на трубу.

Затем металлическое соединение и переходник нужно просто скрутить. Для крепления трубы отопления используются специальные клипсы нужного размера предварительно закрепленные в нужных местах на стене.

Крепление металлопластиковой трубы к стене.

Подключение вывода

Мы уже подключили ввод. На противоположной стороне в отверстие, находящиеся в нижнем углу радиатора крепим вывод холодной отработавшей воды.

Подключение батареи отопления.

Используем переходник, как и ранее.

Подключение

Единственное, скорее всего, вам понадобится прямой, а не угловой.

Подключение

Его закручивание в отвертие выполняется аналогичным способом.

Подключение

Подключение

Также по аналогии крепится к переходнику труба.

Установка воздухоотводящего клапана

В отверстие, находящееся в верхнем углу, расположенное напротив ввода, вкручиваем воздухоотводящий клапан или как принято его у нас называть «развоздушник». Соединение его с радиатором такое же, как и у других присоединяемых элементов: лен, глина.

Последний штрих перед запуском

Напоследок в последнее оставшееся отверстие устанавливаем металлическую заглушку. Ничего сложно. Принцип, как и ранее.

Запуск отопления – проверка подключения радиатора отопления

Запускаем отопление и смотрим, что вышло. Если течи не наблюдается – вы молодцы, все сделали как надо, но дело еще не закончено. Берем плоскую отвертку и направляемся к развоздушнику.

Спуск воздуха из радиатора отопления.

Слегка откручиваем его. Оттуда должно послышаться шипение.

Приготовьте заранее небольшое ведерко, чтобы не наделать луж, пусть и маленьких. Шипение в скором времени закончится, а вместо воздуха из отверстия пойдет вода – можно зажимать. Плотно закрутите клапан отверткой и всё, можно считать, что подключение радиатора отопления Вы выполнили успешно.

(Пока оценок нет)
Понравилась статья? Поделиться с друзьями:
Вам также может быть интересно

Установка дымовой трубы

Отопление: принцип действия, ремонт и монтаж систем отопления своими руками 0 1 392
В предыдущей статье мы установили каркас для дымовой трубы. Сейчас пришел момент для того,

Каркас для дымовой трубы

Отопление: принцип действия, ремонт и монтаж систем отопления своими руками 0 5 040
К сожалению, в нашем мире нет ничего вечного. Какими бы современными и передовыми не

Замена чугунных батарей

Отопление: принцип действия, ремонт и монтаж систем отопления своими руками 0 8 328
В статье описан порядок работ по замене чугунных батарей на биметаллические радиаторы, с заменой

Установка центрального отопления

Отопление: принцип действия, ремонт и монтаж систем отопления своими руками 0 3 210

Процесс установки отопления Чтобы не возникло проблем, рекомендуем выполнять последовательно каждый пункт описанный в

Однотрубная система отопления частного дома.

Отопление: принцип действия, ремонт и монтаж систем отопления своими руками 0 3 156

Однотрубная система отопления частного дома позволяет обеспечить эффективный обогрев жилых помещений с минимальными материальными

Двухтрубная система отопления частного дома.

Отопление: принцип действия, ремонт и монтаж систем отопления своими руками 0 4 944

В целом двухтрубная система отопления частного дома предпочтительнее, чем однотрубная. Однако на этом выбор

Добавить комментарий Отменить ответ
Популярное

межплиточный шов

Постройка дома без денег

с чего все начиналось.

Установка дверей начинается с распаковки последних.

Как сделать камин своими руками.

Ремонт кирпичной печи своими руками - фото.

Новые темы

  • Отделочные работы: что это такое
  • Что лучше выбрать для отделки дома: облицовочный кирпич или керамические блоки
  • Что такое промокоды и зачем они нужны
  • Выбор межкомнатных дверей
  • Контакты
  • Карта сайта
  • Вакансии
  • Политика конфиденциальности
  • Реклама на сайте

Мы используем файлы cookie. Прежде чем продолжить работать с нашим сайтом ознакомьтесь сполитикой конфиденциальностиОК

Мы используем файлы cookie

Privacy Overview

Настоящая Политика конфиденциальности персональных данных (далее – Политика конфиденциальности) действует в отношении всей информации, которую сайт https://rems-info.ru, (далее – rems-info.ru) расположенный на доменном имени rems-info.ru (а также его субдоменах), может получить о Пользователе во время использования сайта rems-info.ru (а также его субдоменов), его программ и его продуктов.

Использование сайта rems-info.ru означает безоговорочное согласие пользователя с настоящей Политикой и указанными в ней условиями обработки его персональной информации; в случае несогласия с этими условиями пользователь должен воздержаться от использования данного ресурса.

1. Определения и термины

1.1. Сайт– сайт rems-info.ru , на котором размещена общедоступная информация.

1.2. Общедоступная информация — к общедоступной информации относятся общеизвестные сведения и иная информация, доступ к которой не ограничен.

1.3. Пользователь – физическое лицо, использующее сайт rems-info.ru.

1.4. Персональные данные — информация, относящаяся к определенному Пользователю, согласно Федеральному закону РФ «О персональных данных».

1.5. Cookies — фрагменты данных, отправляемых веб-сервером браузеру при посещении сайта. R ems-info.ru автоматически получает некоторые виды информации, получаемой в процессе взаимодействия пользователей с Cайтом. Речь идет о технологиях и сервисах, таких как веб-протоколы, куки, веб-отметки, а также приложения и инструменты указанной третьей стороны. Куки.

Куки – это часть данных, автоматически располагающаяся на жестком диске компьютера при каждом посещении веб-сайта. Таким образом, куки – это уникальный идентификатор браузера для веб-сайта. Куки дают возможность хранить информацию на сервере и помогают легче ориентироваться в веб-пространстве, а также позволяют осуществлять анализ сайта, оценку результатов и таргетирование поведенческой рекламы. Большинство веб-браузеров разрешают использование куки, однако можно изменить настройки для отказа от работы с куки или отслеживания пути их рассылки. При этом некоторые ресурсы могут работать некорректно, если работа куки в браузере будет запрещена.

1.6 Сайт rems-info.ru не контролирует и не несет ответственности за сайты третьих лиц, на которые Пользователь может перейти по ссылкам, доступным на Сайте.

2. Персональная информация пользователей, которую получает и обрабатывает сайт rems-info.ru

2.1. В рамках настоящей Политики под «персональной информацией пользователя» понимаются:

2.1.1. Персональная информация, которую пользователь предоставляет о себе самостоятельно при оставлении заявки, совершении покупки, регистрации (создании учётной записи) или в ином процессе использования сайта.

2.1.2. Данные, которые автоматически передаются сайтом rems-info.ru в процессе его использования с помощью установленного на устройстве пользователя программного обеспечения, в том числе IР-адрес, информация из cookie, информация о браузере пользователя (или иной программе с помощью которой осуществляется доступ к сайту), время доступа адрес запрашиваемой страницы.

3. Условия обработки персональной информации пользователя и её передачи третьим лицам

3.1. Сайт rems-info.ru хранит персональную информацию пользователей в соответствии с внутренними регламентами конкретных сервисов (яндекс-метрика, Google Analytics, хостинг-провайдер).

3.2. В отношении персональной информации пользователя сохраняется её конфиденциальность, кроме случаев добровольного предоставления пользователем информации о себе для общего доступа неограниченному кругу лиц.

3.3. Сайт rems-info.ru вправе передать персональную информацию пользователя третьим лицам в следующих случаях:

3.3.1. Пользователь выразил своё согласие на такие действия, путём согласия выразившегося в предоставлении таких данных;

3.3.2. Передача необходима в рамках использования пользователем определённого сайта rems-info.ru либо для предоставления товаров и/или оказания услуги пользователю;

3.3.3. Передача предусмотрена российским или иным применимым законодательством в рамках установленной законодательством процедуры;

3.3.4. В целях обеспечения возможности защиты прав и законных интересов сайта rems-info.ru или третьих лиц в случаях, когда пользователь нарушает

Пользовательское соглашение сайта rems-info.ru.

3.4. При обработке персональных данных пользователей сайт rems-info.ru руководствуется Федеральным законом РФ «О персональных данных».

4. Изменение Политики конфиденциальности. Применимое законодательство.

4.1. R ems-info.ru вправе вносить изменения в политику конфиденциальности в одностороннем порядке. Изменения вступают в силу с момента их опубликования на сайте.

4.2. К настоящей Политике и отношениям между пользователем и Сайтом rems-info.ru, возникающем в связи с применением Политики конфиденциальности, подлежит применению право Российской Федерации.

Necessary Always Enabled

Necessary cookies — Необходимые файлы cookie. Они абсолютно необходимы для правильной работы сайта. В эту категорию входят только файлы cookie, обеспечивающие основные функции и функции безопасности веб-сайта. Эти куки не хранят личную информацию.

Источник: rems-info.ru

Рейтинг
( Пока оценок нет )
Загрузка ...
