Петля тихельмана плюсы и минусы система отопления

Петля тихельмана плюсы и минусы система отопления Петля Тихельмана не греют средние радиаторы В цепи петли Тихельмана встречается проблема, это плохо...

Петля тихельмана плюсы и минусы система отопления

Петля Тихельмана не греют средние радиаторы

В цепи петли Тихельмана встречается проблема, это плохо греют средние радиаторы.

В этом видео я попробую показать на примерах, почему плохо греют средние радиаторы в цепи петли Тихельмана.

Если у вас существует такая проблема, расскажу, какими способами можно заставить работать такую цепь петли Тихельмана.

Расскажу о том, что в средних радиаторах может быть отрицательный расход.

Расскажу, следует ли делать переходы диаметров в петле Тихельмана.

И расскажу, как не допустить такую проблему прогрева средних радиаторов.

Многие гуру специалисты утверждают, что петля Тихельмана не нуждается в балансировке расходов между радиаторами. И они только отчасти правы. А если попадается схема отопления с плохо-работающими средними радиаторами, то они оправдываются тем, что диаметры подобраны не верно.

Хозяева своих домов и сантехники, наслушавшись таких специалистов, создают такие цепи систем отопления, что средние радиаторы плохо начинают греть. Этот факт доказывается многими людьми и сантехниками. Мне периодически поступают вопросы по решению этой проблемы. Также этот факт показывает программа симулятор системы отопления.

Работает ли петля Тихельмана? Подробный разбор

Также этот факт я доказал математически с помощью составления уравнения и в последующим, применил матричный расчет. Я рассказал, как это делается в одном из видеоуроков из видеокурса по расчету отопления.

Небольшую предысторию расскажу.

С петлей Тихельмана я познакомился наверно лет 10 назад. И по началу я начал понимать, что она не нуждается в балансировке. Но думал я так не долго. Дня через два или три не помню. Начал понимать, что все таки такая цепь нуждается в балансировке, хотя бы изменением диаметров.

Начал понимать, что у средних радиаторов будет маленький расход.

Я доказал это математически. И даже создал программное обеспечение по расчету петли Тихельмана.

Потом я создал другое программное обеспечение, где применяется не математический расчет по уравнению и матричного расчета, а другой расчет по принципу такого расчета: Все элементы как отдельные организмы договариваются между собой, какой будет между ними расход и давление. И этот алгоритм тоже показал этот факт.

Сейчас я создал новое программное обеспечение с реалистичной трехмерной графикой, где используется два расчета и они показывают одинаковый результат. В настройках можно изменить метод расчета петли Тихельмана.

Если мне зададут такой вопрос: Нуждается ли цепь петля Тихельмана в балансировке расходов, то я отвечу, что нуждается.

Петля Тихельмана – Запрещено ее делать!

Во-первых нужно установить соответствующие расходы для каждого радиатора. Потому что радиаторы могут быть разной мощности. И в следствии этого расходы будут разные.

Во-вторых для того, чтобы сделать равномерно разделение расходов в петле Тихельмана нужно выполнить два условия.

1. Нужно создать искусственное сопротивление радиаторным веткам. Этими сопротивлениями бывают, как правило, термостатические и балансировочные клапана. Вообще это правило касается и двухтрубной тупиковой системы отопления. Если не дать сопротивление радиаторам, то придется выбирать слишком большие магистральные диаметры.

2. Выбрать правильные диаметры на магистральных трубах. В петле Тихельмана конечно нужны переходы диаметров. Об этом я расскажу в другом видео. Подписывайтесь на канал, чтобы получать уведомления о новых видео. А лучше подписывайтесь на мою рассылку.

Ниже под видео ссылки для перехода.

Комментарии (+) [ Читать / Добавить ]

Источник: infobos.ru

Схема отопительной системы – петли Тихельмана в двухэтажном доме

Петля Тихельмана – двухтрубная система с реверсивным движением теплоносителя

Система имеет и другие названия: часто ее называют попутной, характеризуя перемещение жидкого теплоносителя по двум входящим в нее контурам. Помимо этого, встречается наименование этой схемы возвратной с реверсивным движением. Одна из основных особенностей установки – одинаковая протяженность подающей и обратной труб. Поскольку гидравлика в разных элементах системы будет идентичной, крайние радиаторы получают одинаковое количество тепла. При этом обратка берет начало от первого из них, а подача оканчивается на последнем.

Особенности внутреннего устройства одноэтажных частных домов зачастую таковы, что не располагают к навешиванию труб отопления на стены. Обычно их принято прокладывать под напольным покрытием и защищать теплоизолом. Монтаж петли отопления Тихельмана, в частности, замкнутого круга на распределительный элемент, в таком случае упрощается.

В помещениях с высокими оконными рамами распространено применение внутрипольных конвекторов. Если сравнивать с лучевой конструкцией, петля отопления Тихельмана лучше подойдет для подсоединения данных элементов благодаря меньшему расходу топлива и надежности работы.

В двухэтажном доме устанавливают общий стояк и проводят два кольца для первого и второго этажей. Необходимо учитывать, что потери энергии у них окажутся сильно различными, и подбирать радиаторы и диаметры используемых труб исходя из этого. Применение раздельных конструкций позволит осуществлять их взаимную балансировку. В двухэтажном доме два крана удобно поместить в котельной по соседству друг с другом.

Возможности применения петлевой сети

Рассматривая, где именно подойдет петля для отопления, следует отметить, что система будет уместной для сети с включением 10 и более радиаторов. Проблема в том, что отопление петля Тихельмана для двухэтажного дома требует большого количества материалов из-за периметральной выкладки системы.

Есть несколько нюансов:

  1. Если обходу труб мешают двери, окна, укладывается еще один контур для обратной циркуляции воды и возврата ее в котельную. Снизить расход теплоносителя рекомендуется уменьшением сечения труб к первым батареям, но при условии, что общее количество радиаторов не более 10.
  2. Если приборов прогрева более 10, и они стоят далеко друг от друга, снижение диаметра труб приведет к неравномерному прогреву помещений. Повышение производительности установкой насоса большей мощности не решает проблему – при работе система начнет шуметь.

Монтаж петли Тихельмана оправдан только в случае установки сети с большим количеством батарей.

Достоинства и недостатки

Недостатком является необходимость укладки труб в стяжку из-за наличия преград по периметру помещения

К преимуществам установок данного типа стоит отнести равномерность прогревания всей сети и возможность регулировки теплоотдачи радиаторами. Схема отличается надежностью, в ней редко случаются сбои, особенно если сравнивать с работой других систем с большим числом отопительных элементов. Это делает ее хорошим вариантом для использования в частном доме.

Основной недостаток конструкции – ограничения, связанные с внутренними особенностями устройства помещений. Схема предполагает обход периметра здания с возвращением к котлу. Во многих постройках организовать это нелегко – не дают двери, лестничные пролеты и иные преграды. Также установка толстых труб предполагает увеличение стоимости конфигурации.

Плюсы и минусы

Главным плюсом петли Тихельмана является именно ее сбалансированность. Выбор такой схемы позволит сократить количество установленной регулирующей арматуры. Соответственно, отпадает необходимость обслуживания дополнительных устройств и возможность их выхода из строя. В результате повышается общая надежность системы и упрощается ее эксплуатация.

Также за счет того, что система является сбалансированной, все батареи в ее составе греют практически одинаково без применения дополнительных решений. Это оптимизирует работу котла и насоса, снижает износ оборудования. Кроме того, в таком режиме повышается эффективность работы системы.

Петля Тихельмана подходит для создания и систем с принудительной циркуляцией

, и для самотечных систем. Наиболее распространены, безусловно, принудительные системы. Однако если возникает потребность создания системы с естественной циркуляцией теплоносителя, то хорошим выбором будет именно попутная схема. Это также объясняется сбалансированностью трубопровода и отсутствием необходимости в установке дополнительной регулирующей арматуры.

Радиаторы Lammin обладают высокой тепловой эффективностью и отличными гидравлическими характеристиками. Благодаря этому их использование дает возможность в полной мере использовать все преимущества данного типа отопительной системы.

Помимо перечисленных достоинств, петля Тихельмана имеет и ряд недостатков:

  • существенное увеличение протяженности трубопроводов;
  • необходимость использования труб различного диаметра;
  • необходимость прокладки трех магистральных трубопроводов.

Главным минусом является увеличенная протяженность трубопроводов

. Это приводит к значительному росту материальных затрат на комплектацию системы отопления. Кроме того, перечисленные недостатки усложняют работы по ее монтажу.

В связи с этими недостатками схемы с попутным движением применяются реже, чем тупиковые. Однако для создания крупных систем с протяженными трубопроводами такая схема зачастую является просто незаменимой и обеспечивает максимальную эффективность.

Процесс установки системы

Работы по монтажу отопления Тихельмана начинаются с установки котла, размещать который полагается в помещении не ниже 250 см. Мощность устройства зависит от обогреваемой площади: на 10 м2 площади потребуется 1000 Вт.

После этого нужно выполнить следующие действия:

  1. Навесить секции радиаторов. Определив нужное число элементов, разметить их будущую локализацию – обычно их помещают под окнами. Укрепить радиаторы кронштейнами.
  2. Протянуть трубы из металлопластика, по которым будут идти подача и обратка. Такой материал рекомендуется благодаря простоте установки и устойчивости к высоким температурам. Диаметры должны быть 20-25 мм (у магистральных труб) и 16 мм (подключение батарей).
  3. Смонтировать циркуляционный насос на обратке рядом с котлом. Перед ним нужно поместить устройство фильтрации. Врезают насос через байпас с тремя кранами.
  4. Установить расширительный бачок и предохранительные детали, отвечающие за безопасность системы.

Самый простой и недорогой метод подготовки воды – использование в петле Тихельмана косвенного бойлера. Автоматизированные котлы обычно легко коммутируются с устройством нагрева и осуществляют управление им. В ином случае для включения бойлера потребуется создание обвязки.

В подсобных и хозяйственных постройках считается допустимым размещать обводной трубопровод непосредственно над дверьми. В этом случае в высшей точке конфигурации нужно поместить устройство отвода воздуха, а в нижней обустроить сливной механизм.

Основные виды отопления

Однотрубная система отопления доставляет теплоноситель от котла к первому радиатору, из которого несколько остывший теплоноситель попадает в следующий и так далее по цепочке. Снижая температуру от радиатора к радиатору, теплоноситель возвращается обратно в котел.

В результате первые в цепочке радиаторы имеют самую высокую температуру, а последние, соответственно, самые холодные. Эту проблему пытаются решать установкой на радиаторы дополнительной регулирующей арматуры и изменять диаметр труб, оборудовать байпасы и увеличивать размеры батарей в конце, чтобы увеличить теплоотдачу. Однотрубная система экономна при приобретении и монтаже, так как требуется не много труб и других расходных материалов, а значит и цена монтажа также будет ниже. Однако в больших зданиях, где требуется установка большого числа радиаторов, эта схема нивелирует КПД самых лучших и экономичных котлов, заставляя их работать на максимуме, и при этом все равно получать в «обратке» драматически остывший теплоноситель и холодные батареи в части отапливаемых помещений.

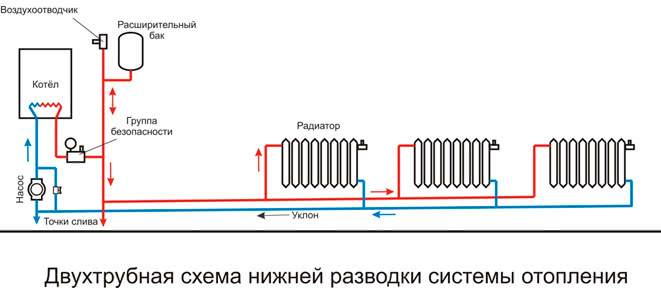

Двухтрубная система же предусматривает одновременную подачу горячего теплоносителя от котла через общую «горячую» трубу (коллектор) индивидуально к каждому из радиаторов. При этом каждый радиатор своим индивидуальным «выходом» подключается не к следующему радиатору, а в другую трубу – «обратку», к которой подключены «выходы» всех остальных радиаторов. Таким образом, происходит одновременный «сбор» остывшего теплоносителя из каждого из этих радиаторов в общий контур, возвращающий теплоноситель обратно в котел на подогрев. Теоретически это позволяет каждому радиатору получить теплоноситель одинаково высокой температуры, и вместо передачи его уже чуть остывшим следующему радиатору, сразу отдавать в «обратку».

Однако при практической реализации этой схемы возник ряд проблем. Прежде всего, в классической двухтрубной системе первый радиатор на получении теплоносителя являлся первым же и «отдавателем» в «обратку», а последний радиатор, получавший теплоноситель, становился также последним и на «обратке» тоже. Схема фактически оказалась тупиковой, и наилучшая циркуляция теплоносителя происходила на первом радиаторе, а наихудшая, прогнозируемо, на последнем – в «тупике». В борьбе с этим недостатком комбинировали различные диаметры труб, устанавливли ограничители давления, увеличивали размеры «тупиковых» радиаторов, однако слишком значительным уличшением результатов похвалиться не могли. Кроме того, двухтрубная система является заметно дороже и сложнее в монтаже, чем однотрубная, и по количеству необходимых труб, и по их разному диаметру, и по необходимости приобретать различного рода регулирующую арматуру.

Трубы и насосы для попутной схемы

Армированный полипропилен диаметром 2 см для отопления площади свыше 150 кв. м

Поскольку постройки в частном секторе отличаются компактностью компоновки и отсутствием длинных магистральных путей к отоплению, высокое гидравлическое сопротивление для таких систем нехарактерно. Чтобы определить, какой диаметр должен быть у трубопроводов, можно использовать таблицу, описывающую связь этого параметра с требуемой энергией.

Двухтрубная система

В небольших по площади помещениях (150 м2 и меньше) потери тепла не превышают 15 кВт. В таком случае рекомендуется выбирать изделия с внутренним диаметром 2 см и подключать насос 25-40. В конструкциях, обогревающих большие площади, где затрачивается 15-30 кВт, в магистральных путях используют показатель 25 мм. У петельных конфигураций и ответвлений его немного уменьшают.

Для подсоединения радиаторных элементов и подачи на последний из них применяют минимальное значение параметра – 16 мм. Для такой установки подойдет насос 25-60.

Петля Тихельмана своими руками

Обвязка для петли Тихельмана в системе отопления

При самостоятельном монтаже такой конструкции нужно обращать внимание на следующие моменты: тип и размеры используемых труб, подбор мощностей задействованных компонентов и их обвязку. Также надо учитывать, что конфигурация с перепадами высоты (с прокладкой труб над дверным проемом) требует отвода воздуха и обеспечения слива. Иногда вместо обустройства такой установки делают выбор в пользу тупиковой схемы, отличающейся большей длиной путей.

На подаче размещаются компоненты, отвечающие за безопасность системы. Они включают в себя манометр, клапан для стравливания и устройство автоматического сброса воздушных масс. Открытая конфигурация предполагает вертикальную проводку пути до начала уклонения, при этом в высшей точке помещают расширитель. После этого магистраль ведется к оставшимся компонентам сети.

На обратном пути устанавливают насос, мощности которого должно хватать для нейтрализации сопротивления гидравлики. В обвязочную систему для котла входят запорные арматурные элементы, монтируемые рядом с ним на обе трубы и поблизости от расширительного бака. Также их крепят по бокам насоса и на находящийся возле него подпиточный патрубок.

Мнение владельцев загородных домов о системе

Как считает большинство хозяев загородной недвижимости, схема эта действительно очень эффективная — петля Тихельмана. Отзывы такая система заслужила просто отличные. В доме при правильном ее проектировании и сборке устанавливается очень комфортный микроклимат. При этом само оборудование системы редко ломается и служит долго.

Хорошо отзываются о петле Тихельмана не только владельцы жилых домов, но и хозяева дач. Система отопления в таких зданиях в холодное время года зачастую используется нерегулярно. Если разводка выполнена по тупиковой схеме, при включении котла помещения прогреваются крайне неравномерно. С попутной системой таких проблем, конечно же, не возникает. Но обходится сборка отопления по такой схеме действительно дороже чем по тупиковой.

Гидравлический расчет

В данной схеме требуется расчет мощности циркуляционного насоса в зависимости от длины магистрали

Важный компонент схемы – гидравлический насос, создающий давление на подаче и разрежение на обратном пути. Данные расчета демонстрируют, что значения обоих параметров уменьшаются по мере увеличения расстояния от насоса в направлении перемещения теплоносителя.

Если замерить данные на стометровой трубе, получается, что при удалении на 10 м давление на подаче будет составлять 90% от номинала, а обратное разрежение – 5%. При дальности в 20 м эти параметры будут равны 75% и 20% соответственно, а падение на радиаторном элементе в обоих случаях составит 95%.

На расстоянии 50-60 м цифры смещаются к середине (45 и 40, 40 и 45 соответственно), а спад на радиаторе равен 85%. При дальнейшем удалении от насоса пропорции продолжают меняться в сторону увеличения разрежения; снижение давления на дистанции 70 м составит 90%, а на 80 м и более – 95%. Таким образом, в средней части потери напора будут немного больше, чем в начале и конце. Пропорционально меняющиеся показатели позволяют поддерживать примерно равные перепады давлений радиаторов.

При корректном монтаже, отсутствии перепадов сечения магистральной трубы и одинаковой высоте расположения радиаторов система функционирует бесперебойно. Мощности задействованных батарей будут равны между собой.

Источник: rezkadecor.ru

Петля тихельмана диаметр труб

Если гидравлические сопротивления радиаторов равны, то через них пройдет равное количество теплоносителя с одинаковой температурой, соответственно, их тепловая мощность будет примерно равна.

Режимы работы не одинаковых радиаторов, или установленных в отдалении от магистрали, или установленных выше/ниже, в нишах…можно отрегулировать с помощью балансировочных кранов на отводах.

Подача заканчивается на последнем радиаторе, обратка начинается от первого радиатора.

Где применяется

Еще одна широко распространенная схеме отопления – тупиковая. В ней ближний к котлу радиатор будет прогреваться сильнее, а последний радиатор в тупике получит теплоносителя меньше других.
Тупиковая схема приведена на рисунке.

Для тупиковой схемы количество радиаторов в каждом плече ограничено.

Петля Тихельмана может включать в себя значительно большее количество радиаторов, чем плечо (или два плеча) тупиковой схемы. И применяться для отопления больших площадей.

Фактически петлю Тихельмана возможно применить и для отопления наибольшей площади одного этажа частного дома.

Как известно тупиковая схема без особых проблем балансируется, и работает удовлетворительно (разница мощностей радиаторов без балансировки не превышает 10%) если количество радиаторов в плече не превышает 5 шт. Соответственно на 2 плеча — до 10 шт. Свыше этого количества — область применения попутной схемы.

Можно ли петлю Тихельмана применить в небольших домах?
Можно применить даже для одного радиатора. Но скорее всего это будет сделать проблематично и (или) не экономично. У этой схемы свои недостатки.

Недостатки

Включение большого количества радиаторов в кольцо Петли Тихельмана влечет увеличение диаметра трубопроводов.

Прокладка большого диаметра по кольцу влечет увеличение денежных затрат. Попытка уменьшать диамметры (только на конечных участках кольца требуется максимальный расход) в целом не благодарное занятие. Так как гидравлические условия подключения радиаторов станут разными, систему будет сложно настроить. Как правило по кольцу применяются одинаковый большой диаметр и на подаче и на обратке. Но в принципе уменьшение диаметров труб к середине возможна, при условии если длина участки с одинаковым диаметром и подачи и обратки будет примерно равна.

Тупиковая схема, у которой подача и обратка на последний радиатор могут быть минимального диаметра, – выгодней.

Второй главный недостаток связан с необходимостью обходить трубами здание по периметру вдоль наружных стен и возвращаться к котлу. Почти везде это сделать не просто — мешают двери, высокие окна, лестничные хода и другое.

Возвращать же обратку большим диаметром по направлению назад, т.е. фактически прокладывать три трубы – не выгодно.

В больших по площадях домах, где не был выполнен должны образом проект отопления, приходится заниматься «конструированием», совмещением различных схем, обратной протяжкой трубопроводов, чтобы обеспечить качественным радиаторным обогревом все закутки.

В небольших домах в основном проще, выгодней проложить трубопроводы по стенам по тупиковой схеме.
Современные проекты предусматривают особенные решения…

Петля Тихельмана в современных больших домах

В современном дизайне частных домов не редко встречаются дополнительные двери на террасу, в сад, в неотапливаемые помещения, а также высокие окна до самого пола. Навеска труб на стены считается неприемлемой, элементом интерьера не соответствующим современным представлениям.

В основном предусматривается прокладка отопительного трубопровода под напольным покрытием в тоннелях, одетым в теплоизоляционные оболочки, чтобы не разрушать конструкции перегревом.

Полы делаются либо на лагах, либо укладывается толстая стяжка (теплый пол). Применяется в основном гибкий трубопровод, уголковые фитинги не используются.

В современных домах петля Тихельмана лишается своего главного недостатка — сложности прокладки замкнутого круга на распределитель. Может легко использоваться в небольших и больших площадях, при прокладке под полом.

В последнее время все чаще используются внутрипольные конвектора под высокими окнами. Петля Тихельмана окажется подходящей схемой для подключения конвекторов, более экономичной и устойчивой по сравнению с лучевой схемой при большом количестве (более 4 шт.) отопительных приборов.

Трубы, насосы для попутной схемы

Частные дома всегда сжатой компоновки, длинные магистрали к отопительным приборам отсутствуют, — повышенное гидравлическое сопротивление в схемах не встречается.

Рекомендации делать расчеты системы отопления излишни, так как точные теплопотери здания самостоятельно установить не удастся, а применяемое оборудование стандартно, остается лишь выбрать из пары-тройки образцов подходящее.

Для определения диаметра труб для петли Тихельмана можно воспользоваться табличными данными, зависимости диаметра от необходимой энергии.

При теплопотерях до 15 кВт (150 м кв.) площади подходящими окажутся трубы с внутренним диаметром 20 мм. Они же и используются для основных магистралей в большинстве случаев, — примерно до 8 радиаторов в кольце.

При теплопотерях от 15 до 27 кВт (до 250 м кв. площади) – нужно на магистралях применить трубы 25 мм, чтобы в дальнейшем экономичней оказалась работа насоса.

Диаметр трубопровода в петле можно уменьшить в соответствии с расчетом. И с условием указанным выше. Во всяком случае, к последнему радиатору по подаче прокладывается минимальный диаметр – 16 мм.

Все радиаторы подключаются отводками с внутренним диаметром 16мм.

Для отапливаемой площади до 180 м кв. можно применять насос 25- 40, до площади 250 м кв. — насос 25-60.

Отлично для петли Тихельмана подходят новые современные циркуляционные насосы типа Альфа, о которых можно прочитать ЗДЕСЬ

Для двухэтажного дома

Целесообразно делать общий стояк и прокладывать отдельное кольцо петли Тихельмана для каждого этажа. Важно учитывать, что энергопотери для каждого этажа будут значительно отличаться, в соответствии с этим и производится подбор радиаторов, а также диаметра труб.

Раздельные схемы в этажах позволят балансировать один этаж относительно другого и значительно упростят настройку системы. Важно лишь не забыть включить в контур попутки для каждого этажа балансировочный кран. Если этажей 2, то эти краны могут находиться рядом в котельной.

Как подключается теплый пол к Петле Тихельмана

Теплый пол подключается параллельно к попутной схеме, в пределах каждого этажа. При этом балансировочные краны радиаторной схемы на каждом этаж не должны влиять на работу теплого пола. Т.е. по схеме краны должны находиться дальше от котла, чем включение теплого пола.

Контур теплого пола со смесительным узлом обязательно снабжается своим циркуляционным насосом. Короткие контура с регулировкой ограничителями потока подключаются без дополнительного насоса, но учитываться в расчетах общей гидравлической схемы. Так как, скорее всего, понадобиться более мощный насос из-за увеличения общего расхода.

Петля Тихельмана своими руками

При монтаже системы отопления нужно не забыть вопросы слива жидкости и возможности завоздушивания.
Поэтому делать обход трубопроводом дверного проема в принципе можно, но нужно не забыть поставить воздухоотводчик в высшей точке и обеспечить слив с нижней.

В целом же не редкость, когда делают более длинные тупиковые схемы, чтобы не связываться с перепадами высоты на которые вынуждает Петля Тихельмана.

Также стоит усомниться в качестве полипропиленовой пайки, и возможно взяться за металлопласстик, как делается качественное соединение металлопластиком читайте ЗДЕСЬ

При монтаже нужно не забыть главные правила:

  • защиту твердотопливого котла от холодной обратке – как сделать
  • установку гидроаккумулятора в систему отопления, который предстоит выбрать

А также многое другое.

Нужно не забыть, что петля Тихельмана – в общем-то «нежная» схема по неравенству гидравлических сопротивлений радиаторов, поэтому все радиаторы снабжаются на обратке настроечными кранами. Подробней о подключении радиаторов можно узнать, как делается

Системы отопления, в которых теплоноситель транспортируется по двухтрубной попутной схеме, называются петля Тихельмана. Основные особенности схем в отсутствии работ по балансировке, стабильности эксплуатации. Рассмотрим технические показатели, устройство тепловой магистрали, возможность применения и формирование своими руками. Следует разобраться в достоинствах, недостатках схемы отопления и просчитать затраты прежде, чем выбирать подключение данного типа для частных особняков.

Что такое петля Тихельмана?

Чтобы понять, что такое схема петли Тихельмана, нужно представить отопительную систему с попутным движением теплоносителя. То есть батареи подключены к трубопроводу последовательно, схема классическая, при которой тепловой узел присоединяется в начале ряда батарей. Затем от узла ответвляются два трубопровода, один из которых нужен для подачи прогретого теплоносителя, а второй для обратного тока воды. Каждый прибор в контуре представляет собой шунт, что объясняет возрастание гидравлического сопротивления в петле по мере удаления батареи от теплового узла.

Если такой контур формируется как замкнутое кольцо, то оба края становятся максимально приближенными к прибору нагрева и трубопровод обратного тока направлен не в котельный отсек, а продолжается дальше, по цепочке. В этом случае схема отопления Тихельмана требует продления подающего трубопровода от прибора нагрева до последнего радиатора, обратка же идет по магистрали от первой батареи и заканчивается в котельном отсеке.

Реализуется схема и в случае линейного расположения радиаторов отопления. При таком раскладе трубу обратного тока нужно развернуть в зоне врезки последней батареи и охлажденный теплоноситель будет возвращаться к прибору нагрева. Получается, что на определенном участке магистрали система превращается в двухтрубную, поэтому петлю Тихельмана еще называют 2-х трубной разводкой.

На заметку! По сумме длины подающий и обратный трубопровод для каждого радиатора равноценны, поэтому балансировка системы отопления при выкладке схемы Тихельмана не требуется.

Преимущества и недостатки

К достоинствам относят:

  • равность длины трубопроводов подачи и обратного тока для каждого прибора отопления;
  • одинаковость гидравлических условий для батарей;
  • отсутствие работ по балансировке;
  • стабильность работы всей магистрали.

Благодаря одинаковой тепловой мощности батарей, конструкция обеспечивает равномерность подачи тепла в радиаторы при любом отдалении от прибора нагрева.

Минусы тоже есть:

  1. Необходимо просчитать количество радиаторов. Если батарей много, то придется покупать трубы с большим диаметром, а это увеличивает расходы.
  2. Для правильного выполнения разводки трубопровод выкладывается по периметру строения, а это дополнительные сложности в зонах входных проемов, окон.

Не рекомендуется применять петлю Тихельмана в домах небольшой площади, здесь удобнее обустраивать тупиковую систему отопления.

Области применения петли Тихельмана

Увеличенный расход материалов не всегда лучше, поэтому система Тихельмана в двухэтажном доме применяется редко. Исключение составляет магистраль с размещением радиаторов по периметру строения. Кольцевая система потребует значительных затрат на материалы, но обустройство замкнутого кольца выполняется только при отсутствии помех в виде дверных проемов, окон «в пол». Придется укладывать еще одну магистраль для возврата теплоносителя в прибор нагрева.

Если петля удлиняется, удаляется от нагревателя, повышается сечение труб или подбирается мощный циркуляционный насос, в противном случае система не сможет работать в полную силу.

Для снижения расходов теплоносителя в зоне подключения первых батарей диаметр трубопровода следует уменьшить, это поможет сохранить напор воды на последующих участках. Уменьшение диаметра производится только по предварительным расчетам, иначе радиаторы, удаленные от прибора нагрева на значительное расстояние, не получат теплоноситель в достаточном объеме.

Важно! Если применяется отопление петля Тихельмана для двухэтажного дома с интеграцией в систему насоса увеличенной производительности, нужно позаботиться об устранении шума при работе насоса.

Получается, что применять двухтрубную проводку с попутным током воды можно лишь при общей протяженности магистрали от 70 метров, на которой устанавливается от 10 радиаторов. В противном случае попутная разводка не оправдает вложенных средств.

Схема устройства петли Тихельмана в доме

Если хозяин решил использовать схему отопления Тихельмана для двухэтажного дома, необходимо придерживаться рекомендаций профессионалов:

  • Правильно выбрать гидравлический насос – это основная деталь всей системы.
  • Для каждого этажа выкладывается своя петля. Стояк формируется общий для всех этажей.
  • Учитываются потери энергии на этажах, что требует тщательного подбора материала батарей, диаметра трубопровода. Для каждого этажа эти элементы выбираются с учетом особенностей подачи теплоносителя.
  • В контур попутки встраивается балансировочный кран. Для строений в 2 этажа краны монтируются в помещении котельной.

На заметку! Если обустроить разделительные схемы, то упрощается поэтажная балансировка и настройка всей магистрали отопления в доме.

Обвязка котла

Как и системы любого отопления, 2-х трубные с попутным током носителя бывают открытыми и закрытыми. На выходе подающего патрубка нужно установить группу безопасности, которая включает предохранительный клапан, манометр и воздухоотводчик автоматического типа.

Если система открытого типа, то выход подающего конца магистрали представляет собой вертикальный канал – это разгонный стояк, в самой верхней точке которого устанавливается компенсационный бак (расширительный). После бака формируется подающий трубопровод, который отправляет теплоноситель в сеть отопления. Труба обратного тока дополняется циркуляционным насосом, выбирать который нужно с учетом гидравлического сопротивления всей магистрали отопления.

Важно! Чтобы насосное оборудование работало без перебоев, перед ним монтируется фильтр грубой очистки.

После насоса нужно установить тройник, посредством которого присоединяется расширительный бак, манометр для контроля уровня давления в нижней точке схемы и патрубок для слива и залива теплоносителя в магистраль.

Запорная арматура представлена шаровыми кранами с полным проходом, их устанавливают:

  • с обеих сторон от насоса;
  • на патрубке залива/слива воды;
  • на отводе расширительного бака;
  • в точках подключения котла к контуру отопления.

Если планируется монтаж закрытого клапана на байпасе, то точка врезки до насосного оборудования. Закрытый клапан на байпасе нужен для сработки при остановке циркуляции теплоносителя, чтобы защитить систему от холостого хода. В системе, где формируется несколько контуров с разной интенсивностью подачи теплоносителя, устанавливается гидрострелка. Это может быть раздача из отопительного прибора воды по магистрали с радиаторами и в контур теплого пола.

Трубопроводы

Если петля для отопления формируется в доме большой этажности, в расчет принимается общая площадь отапливаемых помещений, уровень теплопотерь – все это влияет на диаметр труб, которые будут применяться для обустройства магистрали.

При уровне теплопотерь не выше 15 кВт и площади в 150 м2 применяются трубы с показателем внутреннего сечения в 20 мм. Такие детали подходят для внутренних систем отопления, где количество батарей не превышает 8 единиц. Насос 25-40.

При условии потерь тепла в пределах 15-27 кВт и площади отопления не более 250 м2, нужно покупать трубы с сечением 25 мм (внутренний показатель). Насос 25-60. Допускается снижение параметров сечения трубопровода, но важно помнить, что для последнего радиатора диаметр подающего трубопровода не может быть менее 16 мм.

Совет! Чтобы не выбирать отводы для подключения батарей, применяются детали с сечением в 16 мм. Их используют для присоединения всех радиаторов в доме.

Арматура

Чтобы обеспечить функциональность схемы, устанавливается регулировочная арматура. Для выравнивания перепадов давления рекомендуется подбирать разное количество секций в каждом радиаторе, но тут потребуются точные расчеты, произвести которые может только специалист.

Чтобы избежать ошибки в расчетах, можно установить на батареи регулировочные клапаны, на первых крайних в ряду радиаторах клапаны монтируются в обязательном порядке.

Если нет регулировочных клапанов, то применяется метод статической регулировки для балансировки петли Тихельмана. Такая система требует монтажа вставок, уменьшающих условный проход на определенную величину. Уплотнения в виде колец разного диаметра можно сделать своими руками, а ставить кольца следует в точку резьбового присоединения батареи.

Источник: topsamoe.ru

Отопление по системе Тихельмана — в чем его преимества

Двухтрубная система отопления, в которой теплоноситель подается по трубе подачи, а, затем, пройдя через прибор отопления, поступает в обратный трубопровод, является одной из самых распространенных.

Различают два вида двухтрубных систем отопления:

Отопление по системе Тихельмана

  • тупиковая система отопления
  • система отопления с попутным движением воды, называемая также системой Тихельмана, в честь инженера, разработавшего и с успехом применившего ее на практике.

Недостатки тупиковой двухтрубной системы отопления

В тупиковой системе отопления теплоноситель поступает в прибор отопления, затем в обратный трубопровод, по которому движется к котлу. Чем ближе радиатор расположен к котлу, тем интенсивнее в нем процесс теплопередачи. И наоборот, чем дальше находится прибор отопления от котла, тем длиннее к нему путь теплоносителя и тем меньше запас его тепловой энергии. В итоге, в помещении, расположенном ближе к котлу жарко, а в удаленных комнатах, напротив, прохладно.

Недостатки двухтрубной системы отопления

Для того, чтобы устранить подобные «перекосы» в системе отопления применяют ее балансировку, с помощью запорной арматуры и труб различного диаметра меняя расход теплоносителя отдельно для каждого прибора отопления.

В свою очередь запорная арматура создает дополнительное сопротивление в системе отопления, для преодоления которого приходится устанавливать более мощный циркуляционный насос. При этом установка слишком мощного циркуляционного насоса может стать причиной возникновения гидравлических шумов в системе отопления, что может привести к нежелательным последствиям в ее работе.

Еще одним недостатком тупиковой системы отопления следует назвать сам процесс балансировки. При выполнении его в ручном режиме получить желаемый результат и равномерно обеспечить теплом весь дом бывает очень сложно, а управление нагревом приборов отопления в автоматическом режиме может стоить дорого.

Всех перечисленных недостатков лишена система отопления Тихельмана.

Что такое схема отопления с попутным движением воды?

В системе Тихельмана циркуляционные контуры каждого прибора отопления равны между собой по протяженности. В результате теплоноситель, движущийся к первому радиатору, проходит такой же по протяженности путь, что и теплоноситель, движущийся к наиболее удаленному прибору отопления. В результате, все радиаторы в системе отопления, сколько бы их ни было, находятся в равных условиях эксплуатации и получают равное количество тепловой энергии. Балансировать систему отопления Тихельмана не нужно.

Тупиковая и попутная схемы отопления дома

Обвязка приборов отопления в системе Тихельмана

Для движения теплоносителя в системе отопления Тихельмана создается контур общей протяженности, состоящий из двух трубопроводов: подачи и обратки. По форме контур напоминает петлю, расположенную по периметру отапливаемого помещения. Не случайно эту схему отопления называют петлей Тихельмана.

Следует отметить, что и в подаче и в обратке теплоноситель движется в одном, попутном направлении. Отсюда еще одно название: «схема с попутным движением теплоносителя».

Так же, как и в тупиковой схеме, труба подачи поочередно подключается к каждому прибору отопления. Отличие обвязки состоит в монтаже обратного трубопровода. Если в тупиковой схеме теплоноситель из первого радиатора поступив в обратку сразу направляется к котлу, то в петле Тихельмана он должен пройти по обратному трубопроводу расстояние, равное протяженности трубы от котла до последнего прибора отопления.

Обвязка приборов отопления в системе Тихельмана

Это значит, что у первого радиатора самая короткая труба подачи, но при этом самая длинная труба обратки, а у последнего радиатора наоборот, самая длинная труба подачи, но самая короткая труба обратки. В результате в сумме протяженность труб подачи и обратки у каждого прибора отопления равны между собой. Для обвязки всех радиаторов можно использовать трубы одного диаметра, сделав исключение для подачи первого прибора отопления (можно использовать трубу меньшего диаметра, если основной монтаж д=26 мм, то здесь д=16 мм)

Аналогично монтируется последний радиатор, у которого обратка может быть меньшего диаметра, чем подача.

Преимущества и недостатки системы отопления Тихельмана

Системы Тихельмана широко используется при монтаже систем отопления с большим количеством радиаторов (от 8 приборов и более), балансировка которых может представлять определенные трудности.

Использование системы Тихельмана дает отличный результат, но при этом нельзя забывать о недостатках, среди которых следует особо выделить:

  • Большую протяженность трубопровода- в среднем на петлю Тихельмана уходит на 15-20% больше труб, чем на монтаж тупиковой схемы.
  • Невозможность монтажа повсеместно – действительно, во многих домах архитектура просто не позволяет проложить петлю трубопроводу по периметру строения.

Заключение

Система отопления по Тихельману это вариант двухтрубной системы отопления, не нуждающейся в балансировке. Она отлично подходит для одноэтажных строений и может с успехом использоваться для отопления загородных домов и дач.

Действительно, система Тихельмана стоит немного дороже обычной двухтрубной системы отопления, но она проста в эксплуатации.

Источник: stroim-domik.ru

Рейтинг
( Пока оценок нет )
Загрузка ...
