Отопление в квартире своими руками из полипропилена

Отопление частного дома своими руками из полипропилена

Полипропиленовые трубы отличаются высоким качеством и при этом имеют доступную стоимость, что делает их востребованным материалом. Данная продукция обладает низкой теплопроводностью, что позволяет сохранять температуру теплоносителя. Простота сборки конструкции позволяет в кратчайшие сроки сделать качественное отопление в частном доме из полипропиленовых труб своими руками.

От качества полипропиленовых труб зависит прочность и долговечность конструкции

Категории полипропиленовых труб

Маркировка	Конструкционные особенности	Сфера применения	Максимальная рабочая температура, С	Номинальное давление, МПа
PN10	Тонкостенная труба	Холодное водоснабжение	+20оС	1Мпа (10,2 кг/см2)
		Системы теплых полов	+45оС	1Мпа (10,2 кг/см2)
PN20	Универсальная труба	Горячее водоснабжение	+80оС	2Мпа (20,4 кг/см2)
PN25	Труба армированная алюминиевой фольгой	Горячее водоснабжение и центральное отопление полипропиленом	+95оС	2,5Мпа (25,49 кг/см2)
PN16 (редкий вариант)	+60оС	1,6Мпа (16,32 кг/см2)

Цельные полипропиленовые трубы

Пайка полипропиленовых труб Обвязка и установка батарей отопления Сборка радиаторов

Трубы полипропиленовые для отопления диаметры внешние:

• PN10: 20, 25, 32, 40, 50, 63, 75, 90, 110 мм;
• PN20: 16, 20, 25, 32, 40, 50, 63, 75, 90, 110 мм:
• PN25: 20, 25, 32, 40, 50, 63, 75 мм.

Армированные полипропиленовые трубы для отопления PN25 имеют слой алюминиевой из фольги или стекловолокна.

Цветовая палитра полипропиленовых труб: белый и серые, зеленые и черные(защита от ультрафиолета).

Выдержка по времени для сварки труб из полипропилена

Размер диаметра трубы (мм)	Время (сек.)	Непосредственное соединение (сек.)	Время остывания (мин.)
1 — 25	5 — 7	4	2
32 — 50	8 – 18	6	4
63	24	8	6
75	30	10	8

Для понятного и наглядного примера ознакомьтесь с видео материалом обучающего характера.

Как сделать двухтрубное отопление своими руками.How to make two-pipe heating with your own hands.

Приемлемая цена на материалы и простота монтажных работ, помогут обустроить собственноручно надежную отопительную систему. Предложенный вид установки считается лидером, среди подобных ему. Поэтому он настолько популярен среди владельцев загородных домов.

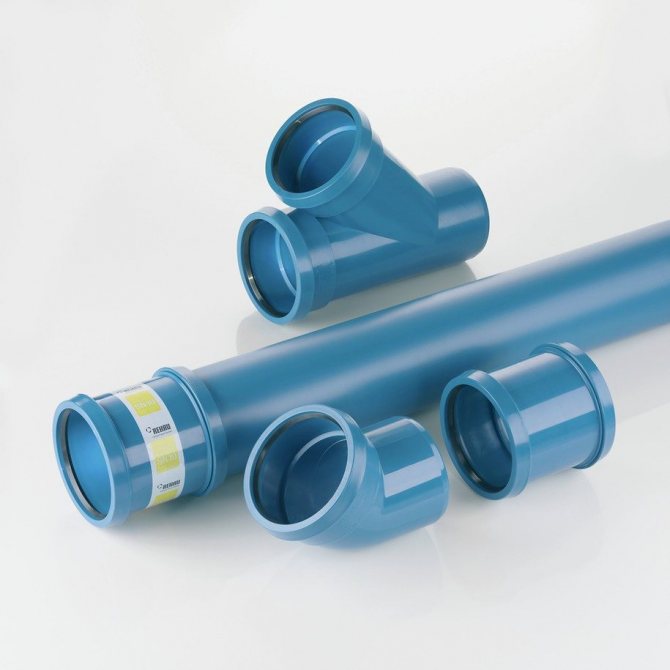

Фитинги для полипропиленовых труб

Фитинги для полипропиленовых труб
Система отопления из полипропиленовых труб монтируется с помощью фитингов различных конфигураций, которые как соединяют трубы пропиленовые для отопления между собой, так и соединяют металлические части трубопровода системы с полипропиленовыми узлами.

Схема отопления в частном доме

В частных домах часто используется однотрубная система отопления с циркуляционным насосом.

Схемы отопления в частном доме, с трубами из полипропилена, могут быть самыми разными. Например, ничто не мешает проложить однотрубную систему, дополненную циркуляционным насосом – она обеспечит интенсивное протекание теплоносителя и равномерный прогрев помещений. Возможно применение вертикальных двухтрубных систем с нижней и верхней разводкой. Хотите сделать горизонтальную разводку – пожалуйста.

Таким образом, в частных домах используются самые разные схемы отопления. Они хорошо прогревают помещения, но в них крайне желательно использовать циркуляционные насосы. Благодаря этому обеспечивается нормальная циркуляция теплоносителя.

Соединение полипропиленовых труб

Соединение с металлической трубой системы отопления из полипропиленовых труб
Отопление полипропиленовыми трубами своими руками можно смонтировать при условии умения сваривать полипропиленовые трубы. В крайнем случае, минимальным требованием для того, чтобы смонтировать полипропиленовое отопление является «огромное» желание научиться сваривать такие трубы и фитинги.

• муфтовая (раструбная) сварка — используется при сваривании двух труб с диаметром до 63 мм с применением третьего элемента — муфты;
• стыковая — применяется для сварки труб большого диаметра «встык» и предполагает использование специального центрирующего оборудования

Муфтовая сварка полипропиленовых деталей

Полипропиленовое отопление обычно монтируется ручной аппаратом для сварки полипропиленовых труб, который имеет специальные насадки: гильзу и дорн.

Гильза предназначена для разогрева и оплавления наружной поверхности конца трубы, а дорн используется для нагрева и оплавления внутреннего раструба соединительного элемента (муфты).

Диаметры таких насадок должны соответствовать диаметрам свариваемых труб, а их поверхность имеет тефлоновое покрытие, обеспечивающее антипригарный эффект.

Аппарат для сварки полипропиленовых труб

Внимание! В процессе выполнения работ по монтажу систем отопления из полипропиленовых труб необходимо следить за чистотой поверхностей нагревательных насадок, и, по мере необходимости очищать их деревянными палочками от прилипших фрагментов полипропилена.

Важно! Очищать поверхности насадок можно только в их разогретом состоянии!

Сваривающие элементы с тефлоновым покрытием
Для работы на сварочный аппарат устанавливают необходимые насадки, а его размещают на ровной поверхности для «стационарной» сварки.

При необходимости выполнения работ «на стене» насадки закрепляют на край нагревательного элемента паяльника.

Для полипропиленовых труб оптимальная температура сварки — 260оС. Перед началом работы аппарат необходимо разогреть в течении 10-15 мин.

Внимание! Противопоказано производить сварку полипропиленовых труб при температуре окружающего воздуха ниже 0 ОС.

Раструбная сварка деталей друг с другом производится в такой последовательности:

Труборезом или с помощью ножниц обрезаем трубу под прямым углом.

Если конец трубы или фитинг загрязнены, очищаем их, обезжириваем мыльной водой или спиртом и высушиваем.

Если свариваются трубы PN 10 или PN 20, то этот шаг пропускаем, сразу переходя к 4-му.

Труборез

Для сварки армированных труб типа PN 25 необходимо предварительно специальным инструментом — шейвером снять два верхних слоя: полипропилен и алюминий. Глубина зачистки определяется глубиной посадочного места раструба. Зачастую она соответствует глубине обработки трубы шейвером.

Шейвер предназначен для зачистки армированных полипропиленовых труб

Зачистка армированной полипропиленовой трубы

Нагрев деталей на «паяльнике»

Помещаем свариваемые детали на нагревательные элементы. Нагрев соединяемых деталей происходит одновременно.

Соединение разогретых деталей

После нагрева снимаем их с насадок и быстро соединяем, не проворачивая по оси.

Соединяем

Выдерживаем некоторое время для застывания и охлаждения полимера. Либо-какая деформация места соединения в период остывания недопустимы.

Внимание! В случае получения неудачного соединения есть только один способ его исправления — вырезание фитинга и вваривание нового.

Обратите внимание на правильное позиционирование при сварке шаровых кранов — у них ведь есть поворотная рукоятка, которая ни в коем случае не должна «упереться» в стену или иной соседний объект.

Проверяем внешний вид сварного соединения, который должен соответствовать таким требованиям:

• не допускается значительное нарушение соосности труб;
• поверхность раструба (муфты) не должна иметь трещин или иных дефектов;
• возле кромки муфты детали, приваренной к трубе, должна быть видна сплошная полоса, расположенного по всей окружности валика оплавленного материала, который должен выступать за торцевую поверхность соединительной детали.

Место сварки в разрезе

Сваренный тройник в разрезе

Стыковая сварка

Оборудование для стыковой сварки
Стыковая сварка выполняется с использованием специального оборудования и применяется для полипропиленовых труб с толщиной стенки более 4 мм и диаметром 50 мм и более. Подробно в разрезе этой статьи мы рассматривать данный вопрос не будем.

Полипропилен для отопления

Полипропиленовые трубы используются для транспортировки жидкого теплоносителя от котла к теплообменникам-батареям. При проектировании системы отопления стоит обратить внимание на:

• Диаметр. Чем больше сечение, тем меньше гидродинамическое сопротивление и дальше можно подавать теплоноситель.
• Материал. Для «тёплого пола» достаточно применять сшитый полиэтилен, для монтажа батарейного отопления используют армированную стекловолокном трубу для горячей воды, для обвязки котла лучше использовать термостойкую трубу PPS. Обвязку твердотопливного котла делают из металла.
• Протяжённость прямых участков трубопровода. Полипропилен имеет недостаток — линейное расширение. При нагреве изменяется длина трубы. Поэтому не стоит жёстко фиксировать угловые соединения, а на длинных прямых участках проектировать компенсационные петли и изгибы.

Полипропилен применяется в любой системе отопления.

Он подойдёт как для батарейных систем, так и для тёплого пола.

Полипропилен не подойдёт для применения в системах с перегретым теплоносителем (выше 95 °C) или высоким давлением (выше 10 атмосфер).

Сварка полипропиленовых труб и Ваше здоровье

При сварочных работах с полипропиленовыми трубами для большей безопасности Вашего здоровья необходимо выполнять ряд таких правил:

1. работы проводить в проветриваемом помещении;
2. помнить, что сварочный инструмент — это электроинструмент, предполагающий соблюдение техники безопасности при работе с ним;
3. не допускать контакта полипропилена с открытым огнем, что может вызвать образование расплава с выделением углекислого газа, воды и других газообразных продуктов далеко не полезных для их вдыхания человеком.

Правила монтажа

Каждый человек, выполняя отопление частного деревянного загородного дома своими руками, должен придерживаться следующих правил:

1. Для резки труб на отдельные заготовки рекомендуется использовать специальные ножницы, оборудование или острый нож. При этом важно соблюдать угол 90°.
2. Дополнительная установка держателей поможет увеличить надежность крепления трубопроводов, а также предотвратить их возможное провисание.
3. Прежде чем приступить к процессу монтажа, необходимо проверить все изделия на наличие каких-либо загрязнений на внутренних стенках.
4. Наиболее оптимальный температурный показатель в помещении при монтаже отопительной системы – +5 °C.
5. Для трубопроводов из полипропилена должна осуществляться защита от воздействия высоких показателей температуры и механических факторов.
6. Надежность и качество крепежа фитингов можно повысить, если использовать при монтаже ФУМ-ленту.
7. Перед тем как использовать сварочный аппарат, его следует разогреть до требуемой температуры.

Приваривание седел к готовому трубопроводу системы отопления

Сваривание седла
Если после выполнения монтажных работ или при ремонте существующей системы отопления возникла необходимость создать какое-либо дополнительное ответвление от трубопровода можно использовать метод приваривания седел. Этот метод также используется для присоединения трубопровода меньшего диаметра без специальных переходников к трубопроводу большего диаметра.

Различают приварное седло и вварное седло.

Приварное седло Вварное полипропиленовое седло

Монтаж вварного седла предполагает использование специального сверла-фрезы для подготовки посадочного места

Фреза для вварного седла

Процесс вваривания или приваривания седла:

1. Подготовка свариваемых поверхностей — чистые, обезжиренные, сухие.
2. Для ввариваемого седла с помощью фрезы готовится посадочное место. В случае монтажа штуцера к армированной алюминием полипропиленовой трубе необходимо фрезой «пройти» слой фольги для обеспечения большей площади контакта свариваемых поверхностей.
3. Разогрев сварочного аппарата до температуры 260ОС.

Процесс правильного сваривания таких элементов предполагает использование на сварочном аппарате специальных полукруглых нагревательных гильз.

Гильзы на сварочный аппарат для вваривания седла

Их отсутствие может создать дополнительные трудности при монтаже, но при определенной сноровке можно разогреть свариваемые поверхности и обычными насадками подходящего диаметра, хотя… Кто будет гарантировать качество соединения?

1. Нагрев поверхности трубы продолжается примерно 25-30 с при этом одновременно (около 20 с) нагревается поверхность приварного (вварного) седла.
2. Убрав сварочный инструмент быстро одним движением прижать седло к нагретому участку трубы и зафиксировать соединение на 30 с. Через 7-10 минут это седло пригодно к дальнейшей «монтажной эксплуатации».
3. В случае использования приварного седла после его монтажа необходимо просверлить отверстие в трубе месте посадки с помощью спирального сверла подходящего диаметра. При этом необходимо избежать попадания стружки в трубу, а также контролировать глубину просверливания, чтобы не повредить противоположную стенку трубы.

Особенности материалов, которые нужно учесть при монтаже

Чтобы система функционировала правильно, в процессе монтажа необходимо принимать во внимание некоторые особенности ПП рукавов. Одна из них — линейное расширение. Это явление вызывает изменение температур внешних и внутренних. В результате нагрева пластиковый рукав начинает провисать. Компенсирует линейное расширение правильная укладка трубопровода, гарантирующая свободу его перемещения в пределах значения линейного расширения.

Для этого применяют крепежные хомуты, компенсаторы, в конструкцию которых входят как подвижные, так и неподвижные детали. Иногда устранить провисание можно путем штробления стены и укладки в нее рукава или установкой дополнительных клипс. Если эти действия не помогают, применяют радикальные меры — отсоединяют рукав в районе «американок», отрезают провисающий участок, американку перепаивают, затем закручивают.

Источник: xn--b1aghhugy3a.xn--p1ai

Монтаж отопления из полипропиленовых труб в частном доме

Кроме размещения плана, руководство обязано ежегодно или несколько раз в квартал заносить сведения о проведенных инструктажах среди рабочих в журнал обработки. Весь процесс аккуратно хронометрируют. В журнале каждый раз отображается дата инструктажа, инициалы и должность ответственного лица.

Оформление и монтаж

Часто руководители в целях экономии стараются самостоятельно оформить план эвакуации, но соблюсти при этом все требования невозможно. Поэтому все заказывают документ в специальном лицензированном предприятии. В верхней части листа по центру размещают оглавление документа: «План эвакуации». Под заголовком указывают название предприятия и его адрес. Дальше следует графический план помещения с зелеными направляющими.

Это все дополняется наглядными инструкциями с алгоритмом действия рабочих при пожаре, при этом используют символы и знаки безопасности. Обычно в левом нижнем углу размещают блок с подробным объяснением всех условных знаков и символов. В правой нижней части листа упоминается об изготовителе плана. Документ обрамляют металлической рамкой.

Все планы составляют по требованиям нормативно-правовых актов с учетом сферы деятельности. Этим вопросом занимается руководитель или специально назначенный человек. Лучше всего обратиться к организации, у которой есть лицензия на изготовление, оформление и монтаж плана эвакуации здания. Постоянные учения и обязательное ознакомление каждого сотрудника с планом и обязанностями может уберечь не одну человеческую жизнь.

Рассмотрим, как самостоятельно смонтировать отопление частного дома из полипропиленовых труб и как правильно рассчитать сечение проводки. Ведь любой жилой, частный или многоквартирный дом нуждается в системе отопления в зимний период необходимо обустроить такой системой. А из всех существующих материалов качественным, доступным и надежным считают полипропилен.

При создании системы необходимо иметь минимальный опыт в выполнении строительных работ и наличие ручного сварочного аппарата. Теперь можно приступать к выполнению монтажа отопления частного дома из полипропиленовых труб.

Что входит в схему

Перед тем как начать работы, продумывают все, для этого учитывают размещение таких элементов, как:

• котел;
• радиаторы;
• расширительный бак;
• разводка.

Если дом большой, тогда под котел может быть выделена отдельная комната. Но это в том случае если отопительное оборудование предполагает вывести продукты сгорания через дымоход частного дома, то есть естественным путем. Для создания мини-котельной в доме ее стенки покрывают материалом, который не дает огню распространяться и отвечает требованиям безопасности.

Для того чтобы отопление в частном доме было проведено правильно, необходимо произвести расчет длины полипропиленовых труб.

Источник: proekt-sam.ru

Трубы полипропиленовые для отопления

Разное

Автор admin На чтение 12 мин. Опубликовано 13 сентября, 2020

3 Монтаж отопления

Полипропилен — это универсальный материал, который позволяет существенно сократить затраты на прокладку трубопровода для автономной системы отопления. Соединение ПВХ может выполняться при помощи трех основных технологий:

• Муфтовая сварка, когда используются специальные соединители с оплавлением фитинга с двух концов.
• Раструбная спайка подразумевает оплавление одного лишь конца муфты, который имеет небольшое расширение для максимально качественной фиксации.
• В редких случаях используется резьбовое соединение, что позволяет в последующем разобрать фитинги и выполнить необходимое обслуживание или замену поврежденных элементов.

Спайка труб и обустройство тепловых контуров из полипропилена не представляет особой сложности. В продаже имеются все необходимые фитинги, тройники и прочие соединители, которые позволяют существенно упростить работу с этим материалом. Нужно лишь использовать специальный паяльник с соответствующими по диаметру насадками, что позволит всю работу выполнить самостоятельно. Можно как приобрести такое оборудование, так и взять его в аренду, чтобы существенно сократить затраты на монтажные работы.

Монтаж отопления из полипропиленовых труб

Создание отопления из полипропиленовых труб своими руками начинается с установки котла. Безошибочный монтаж могут выполнить только профессионалы.

Бойлерная, фрагмент системы отопления пп трубами

Они выдадут документ, подтверждающий грамотную установку. Он не позволит потерять гарантию компании-производителя оборудования.

Очередность обвязки

Сначала проводятся подготовительные работы. Определяются места монтажа радиаторов. Это позволяет выполнить при необходимости гидравлический расчет. Потом процесс проводится в следующей очередность:

• Монтируется стояк от котла, расширительная емкость и стартовая магистраль.
• Закрепляются отопительные приборы в каждом помещении.
• Намечаются точки установки фитингов и запорных вентилей.
• Выполняется подключение циркуляционного насоса.
• Монтируются ПП трубы. При прокладке в конструкциях здания используется изоляционный материал.
• Радиаторы подсоединяются к созданному тепловому контуру дома.

В завершение выполняются контрольные испытания системы. Трубопроводная сеть заполняется под давлением водой или воздухом для проверки герметичности стыков. После успешно проведенных испытаний осуществляется полноценный запуск отопительной системы.

Соединение пайкой

Для стыковки полипропиленовых элементов применяется раструбная пайка, если ПП трубы имеют разный диаметр. Прямолинейные детали вставляются друг в друга. Для разогрева элементов используется специальный паяльник. Такое же оборудование применяется при стыковке с помощью фитингов.

Элементы с большим одинаковым диаметром соединяются торцевой пайкой без использования муфт. Для нагрева деталей применяется другой вид оборудования. В его комплект нередко входит торцеватель.

Оборудование для пайки

Инструмент в виде паяльника оснащается насадками разного диаметра. Его стоимость примерно от 20 до 100 долларов.

Пайка осуществляется следующим образом:

• Прямолинейные участки нарезаются необходимой длины с помощью трубореза.
• При необходимости торцы зачищаются для удаления заусенцев и мусорных включений.
• На паяльнике закрепляются насадки нужного диаметра.
• Два соединяемых элемента нагреваются.
• Одна деталь вставляется в другую до упора без поворотов вокруг оси.

Созданный стык удерживается в неподвижном состоянии несколько секунд до остывания полипропилена. В результате получается герметичное и долговечное соединение.

Прокладка в стенах

Из-за расширения полипропилена при нагреве прокладка ПП труб в конструкциях дома выполняется с теплоизоляционным материалом. Это стекловата, минвата или другой теплоизолятор.

При скрытом монтаже выполняется минимум стыков. В местах соединения лучше устанавливать люки.

Штробы в стенах создаются с помощью болгарки и перфоратора. После укладки трубопроводов обязательно проверяется герметичность всех стыков. Только по завершении испытаний штробы заделываются цементным или гипсовым раствором.

Отопительная система в частном доме: примерный план действий

Монтаж системы отопления в частном доме, по аналогии с предыдущим вариантом, также нуждается в тщательном планировании и предварительной подготовке. Отметим, что в данном случае более предпочтительным является вариант с двухтрубной разводкой. Для начала, следует определиться с типом нагревательного элемента (котла).

Как правило, они бывают:

• твердотопливными;
• газовыми;
• электрическими

Котлы, работающие на твердом топливе достаточно сложны в обслуживании, и подключение к ним отопительной системы лучше доверить профессионалам. Использование газовых котлов актуально при наличии подведенного к дому газопровода. По сравнению с предыдущими вариантами, установленный электрический котел в данном случае является наиболее безопасным.

Немаловажным фактором в ситуации с установкой отопления в частном доме, станет и тип движения теплоносителя в системе.

Общепринятым является деление на циркуляции:

• естественную (гравитационную);
• принудительную (насосную).

В первом случае в схеме отопительной системы следует обязательно предусмотреть наличие воздухоотводчика и расширительного бака, чтобы предотвратить резкие перепады давления. При этом, расширительный бак рекомендовано устанавливать в теплом помещении, чтобы исключить замерзание теплоносителя.

Также следует учитывать, что при относительно несложном монтаже, системам с естественной циркуляцией теплоносителя свойственны некоторые недостатки. Так, они достаточно долго включаются в работу, а их общая длина не должна превышать 30 м.

После того, как удалось определиться с тем, какие трубы для отопления из полипропилена лучше, можно приступать к следующему этапу: соединение их с радиаторами.

Для этого следует выбрать один из существующих способов:

• нижний;
• боковой;
• диагональный.

Вариант с нижним соединением (такую схему еще называют «ленинградкой») предполагает подключение и подающей и отводящей трубы к нижней части радиатора. Для многоэтажных домов такая система не рекомендована. Зато она может быть эффективной в условиях частного дома, тем более что, при желании, нижнюю разводку можно спрятать в пространстве под полом.

В случае с боковым соединением, подающая и отводящая трубы располагаются на одной стороне радиатора, одна сверху, одна снизу. Данная схема чаще всего встречается в многоквартирных домах и отличается достаточной эффективностью.

Как сделать систему отопления в частном доме своими руками

Существует большое количество систем отопления. Каждая система имеет свои особенности и применяется для решения конкретных задач

При выборе стоит обратить внимание на следующие исходные данные:

• Этажность и площадь дома. Для отопления нескольких этажей применяются сложные системы с расчётом гидродинамического сопротивления. Подойдёт распределительная система со стояком, «петля Тихельмана». Для одноэтажного здания простой планировки оптимальной будет однотрубная система «Ленинградка», простая система нижнего разлива.
• Планировка и эстетические соображения. Чтобы трубы не портили внешний вид стен и не мешали установке мебели, можно спроектировать декоративные экраны для верхнего разлива, спрятать в стены или стяжку пола нижний разлив. Трубы не должны проходить под дверями, не мешать при ходьбе. Тепло равномерно распределяется по всему отапливаемому помещению.
• Энергозависимость. Если в доме бывают частые и продолжительные отключения электричества, лучше спроектировать самотечную систему с открытым расширительным бачком. Если отключений электричества нет, применяют более эффективную закрытую систему с мембранным расширительным бачком и принудительной циркуляцией. Трубы могут быть меньшего диаметра.
• Мощность. Зависит от теплопотерь дома. Чем больше мощность системы, тем больше диаметр труб для облегчения циркуляции теплоносителя.

Инструменты для монтажа

Для сборки системы потребуется недорогой и доступный набор приспособлений.

Инструменты для работы с полипропиленом. Это паяльник, ножницы-труборез, ветошь, линейка, карандаш, обезжириватель. Для снятия алюминиевого армирования потребуется развёртка соответствующего диаметра.

Фото 2. Специальный паяльник для соединения труб из полипропилена. В приборе есть два отверстия разного диаметра.

• Набор сантехнических принадлежностей — рожковые и разводные ключи, фум-лента, клещи.
• Набор строительного инструмента: перфоратор, болгарка, пистолет для монтажной пены, миксер.

Этапы выполнения работ, схема отопительной конструкции

Сборка системы отопления ведётся последовательными логическими этапами.

Разметка установки котла и батарей. Радиаторы ставятся у входа и под окнами, чтобы создавать правильные конвекционные потоки в помещении. Котёл может устанавливаться в котельной, некоторые виды допускается ставить возле любой внешней стены.
Определение мест прохождения труб. Обязательно проектируем компенсационные петли — длина полипропиленовых труб при нагреве меняется.
Навешивание котла и его обвязка. Если необходимо, подключаем к нему водопровод, газ. Обвязку твердотопливного котла лучше делать из металла. Газовый котёл подключают полипропиленовыми трубами с термостойкими характеристиками.
При коллекторной системе подключаем «гребёнку» — распределитель. Если система двухтрехплечевая, можно обойтись тройниками.
Устанавливаем расширительный бачок и группу безопасности. Объем расширительного бачка рассчитывается исходя из объёма воды в системе.
Фиксируем к полу или стене крепежи. Если система с гравитационной циркуляцией — соблюдаем уклоны. Монтируем трубы, подключаем батареи.
После завершения монтажа, опрессовываем систему. Отключаем батареи, глушим все выходы пробками. Подаём воздух под давлением 8—10 атмосфер. Если выявились свищи — устраняем.
Подключаем батареи, котёл, расширительный бачок.
Заполняем систему водой, удаляем воздух из верхних точек.
Проводим пробный запуск

Обращаем внимание на трубы, стыки, места подключений. Выверяем равномерность нагрева батарей

Заделываем трубы в стяжку, стену или декоративный короб.

Фото 3. Схема отопительной системы двухэтажного дома с использованием полипропиленовых труб.

Особенности отопления из полипропиленовых труб, плюсы и минусы

Решение обустроить отопление частного дома своими руками из полипропилена, имеет свои особенности, которые необходимо учитывать перед началом непосредственных монтажных работ:

• спланировать от начала до конца всю систему отопления (особенно если отопление в квартире);
• выбрать котел, радиатор и расширительные баки;
• обозначить места их расположения;
• спланировать места разводки под трубы;
• рассчитать необходимое количество труб (исходя из количества комнат, соединений, углов, простенков).

Трубы для монтажа.

Армированные трубы из полипропилена.

В частных дома удобно использовать отдельную комнату для котла, если планируется отвод воздуха через дымоход, то есть естественным образом, но только в том случае, если конструкция котла предполагает такое решение. Для домов и квартир необходимо выбирать армированные трубы из полипропилена, которые изготовлены надежными производителями.

Отдельная комната для котла.

Установленное отопление в квартире своими руками из полипропилена так же целесообразно, как и в частном доме. Выбирая такой вид обогрева, владелец дома и квартиры получает массу приоритетов:

1. Самостоятельно обустроенной отопительной конструкции, можно доверять. Она надежна, так как владелец самостоятельно выбирал первостепенные и сопутствующие детали для сети.
2. Она проста в монтаже. С обустройством данной конструкции справиться человек, который никогда ранее не имел дело с подобными рода работами.
3. Долговечность конструкции подтверждена ее материалами и их качественными характеристиками.
4. Нет риска протечки. Есть возможность не переживать за испорченный ремонт или жалобы от соседей.
5. Экономичность установки подтверждается уже в первый год использования.
6. Никакие посторонние шумы не потревожат домочадцев во время работы системы.
7. Отопление из полипропилена относительно недорогое.

Пропускная способность труб позволяет использовать их в целях назначения долгие годы. Налет солей и тяжелых металлов совершенно не задерживается на полипропилене, так же он не подвластен коррозийным процессам. Такие трубы довольно прочные, но и одновременно легкие. Обустройство частного дома своими руками такой установкой избавит от проблем во время зимнего сезона на многие десятилетия.

Схема разводки

Разработка, вычерчивание, оформление и утверждение схемы отопления для новостройки или хотя бы переноса радиатора на другое место – предмет отдельной даже не статьи, а нескольких статей. Поэтому считаем, что речь идет лишь о реконструкции отопления в городской квартире и все батареи остаются на своих местах.

Способы подключения радиаторов отопления

В таком случае общая схема отопления дома остается как есть, и нам нужно лишь выбрать способ подключения радиаторов к стояку. Вариантов четыре, см. рис. Нижнее подключение – для скрытой разводки

Важно не забыть о ДВУХ шаровых запорных кранах для каждого радиатора, на подачу и на обратку; они выделены цветом на левой картинке. При протечке это позволит отключить одну батарею, не трогая всей системы

Для стали и металлопластика при алюминиевых радиаторах не забудьте и о пропиленовых вставках во избежание электрокоррозии. Они также выделены и обозначены слева.

Коллекторная система в частном доме или квартире

В данную схему прокладки труб отопления в частном доме должны входить контуры для каждого прибора или их группы. Сама по себе такая система считается подвидом двухтрубной. Ее можно сочетать с другими вариантами разводки. К примеру, коллектор предназначается для центрального ввода, а дальше он разветвляется в одно- или двухтрубную систему.

Суть данного способа заключается в использовании коллекторов — разветвителей в форме патрубка, у которых несколько ходов. На него подается общий поток, который затем разделяется на подключенные контуры.

Как и во всех предыдущих способах, у коллекторной системы имеются свои особенности:

• Можно регулировать все контуры по отдельности.
• Можно отключить отдельный контур в случае необходимости, при этом вся система продолжит функционирование.
• Равномерное распределение температуры.
• Возможность скрытого монтажа.
• Коллекторная система эффективна при налаживании системы отопления на больших площадях.
• На всех участках сети сохраняется равное давление, перепады отсутствуют.
• Для реализации коллекторной системы не требуется большое количество соединений. Поэтому разводка отличается стабильностью и надежностью.
• При добавлении новых узлов не требуется отключения всей системы или изменений текущих контуров.

Но и недостатки у коллекторной системы также имеются:

• Процедура монтажа более сложная.
• Реализация коллекторной системы связана с большими денежными затратами, если сравнивать с предыдущими способами.
• Для монтажа требуется большое количество штроб.
• Для циркуляции жидкости потребуется насос, естественный ток нереализуем.

При самостоятельном монтаже коллекторной системы стоит помнить о ряде следующих нюансов:

• Предпочтительно приобретать такой коллектор, в котором краны легко разбираются и ремонтируются. Желательно, чтобы в нем было несколько ходов для запаса. В таком случае при необходимости в систему можно будет внести дополнительные контуры.
• Для начала необходимо выбрать место размещения коллекторного шкафа, а затем уже выполняется разводка.
• Для монтажа системы требуется два коллектора, один из которых предназначен для подачи жидкости, а второй — для отвода.
• Необходимо утеплять трубы, ведущие к коллектору. Делается это для избегания слишком высокой температуры.
• На коллекторе должен быть манометр, это позволит в любой момент узнать давление в системе.
• Необходимо установить общий кран на каждый коллектор, закрытие которого остановит ток жидкости во все контуры сразу.
• На трубе с холодной водой необходим фильтры грубой и тонкой очисткой. Удобнее всего их размещать перед котлом.
• Стоит планировать систему таким образом, чтобы она содержала минимальное количество соединений.
• Не рекомендуется использование труб с пайкой.
• Желательно маркировать трубы таким образом, чтобы в будущем без проблем различать контуры.
• Места соединений не должны находиться в штробах. Иначе возникнут трудности с их ремонтом.

Источник: dymohod-msk.ru

Отопление в частном доме из полипропиленовых труб

Строительство дома

Автор Olya На чтение 12 мин. Просмотров 73 Опубликовано 27.11.2018

Металлические контуры с каждым годом теряют свою актуальность – их вытесняет отопление, зачастую сделанное своими руками из полипропиленовых труб, более выгодное и удобное в частном доме, но его схема может быть разной. Но суть отличий заключается вовсе не в количестве и размерах отапливаемых комнат, а в способе подачи и возврата теплоносителя, принципу расположения радиаторов и так далее. Обо всём вы узнаете из материалов, расположенных ниже и на этой странице.

Полипропиленовые контуры отопления

Для того чтобы выбрать схему отопления, как минимум, нужно знать, какой она может быть вообще и подходит ли в том или ином случае, то есть, именно для вашего дома. Кроме того, необходимо правильно подобрать трубы для контура, которые будут разного диаметра на определённых участках системы.

О PPR трубах

На верхней фотографии показана армированная полипропиленовая труба, которую следует использовать для монтажа отопительных контуров, но вместо алюминиевой фольги там может быть стеклоткань. Конечно, каждый производитель найдёт множество положительных факторов для одного или другого армирующего материала, но практика показывает, что в эксплуатации они ничем не отличаются, так что абсолютно всё равно, что вы предпочтёте. Основная разница заключается в сечении, толщине стенок и расположении армирующего слоя (посредине или ближе к поверхности). Ниже вы увидите «холодные» (PN-10, PN-16) и «горячие» (PN-20, PN-25) варианты с описанием их технических характеристик.

Для полипропилена существует четыре уровня классификации:

1. PPR PN-10 – рабочая температура не выше 45⁰C, рабочее давление до 1 МПа. Предназначена для ХВС, хотя используется крайне редко.
2. PPR PN-16 – рабочая температура не выше 60⁰C, рабочее давление до 1,6 МПа. Используется для ХВС в гражданском и промышленном секторе.
3. PPR PN-20 – рабочая температура не выше 90⁰C, рабочее давление до 2 МПа. Такую трубу называют универсальной и применяют для ХВС, ГВС и отопления.
4. PPR PN-25 – рабочая температура не выше 95⁰C, рабочее давление до 2,5 МПа, можно использовать для любых сантехнических целей, но в 99% применяют для отопления.

Таблица температурных режимов и давления для ППР

[stextbox к таблице. Если исходить из давления, то для автономного отопления подходят любые полипропиленовые трубы. Но при повышении рабочего температурного режима они становятся мягкими и вгибаются. От деформации их защищает алюминиевое или стекловолоконное армирование.[/stextbox]

Если для отопительного контура применяют PPR PN-25, то для сварки таких труб их приходится зачищать шайвером – это что-то вроде точилки для карандаша, только в данном случае снимают на древесину, а верхний слой полипропилена вместе с алюминиевой фольгой или стекловолокном. Дело в том, что это армирование расположено слишком близко к поверхности и если сварить трубу с фитингом без очистки, то соединение будет слабым и в случае гидроудара может образоваться течь.

Всё отопление, которое можно сделать своими руками из полипропиленовых труб в частном доме можно разделить на однотрубные, двухтрубные и совмещённые с тёплым полом контуры. Их схемы вы сможете посмотреть ниже.

Однотрубные схемы подключения

Все отопительные системы с однотрубным контуром функционируют исключительно за счёт расширения теплоносителя (воды) и за счёт уклона трубы. Может использоваться в частном секторе как для одно-, так и для двухэтажного дома. Но любой из всех предложенных вариантов имеет один общий недостаток – это понижение температуры в зависимости от удалённости радиатора. На практике это означает, что пройдя через первую батарею, немного охлаждённая жидкость попадает в трубу и движется к следующей точке, на выходе из которой получается ещё холоднее и так далее.

Системы с естественной циркуляцией

В глубинке, где нет газовых магистралей и по той или иной причине возникают перебои с электроснабжением частных домов (перепады напряжения), нередко отдают предпочтение однотрубным системам с естественной циркуляцией. Обойдётся ли однотрубка дешевле двухтрубки, это уже другой вопрос, а сейчас мы обращаем внимание исключительно на принципиальную схему контура. В данном случае, вне зависимости от количества этажей подача может быть только верхней, хотя котёл всегда находится на первом этаже.

Принцип действия такой системы заключается в следующем: вода нагревается в котле и по законам физики начинает расширятся, что приводит жидкость к движению вверх. Там она стекает по уклону трубы, который составляет от 3-ёх до 5-ти миллиметров на погонный метр. Излишки воды при её нагреве поднимаются в расширительный бак, который обычно устанавливают на чердаке и утепляют. Если делать отопление в двухэтажном доме, то более эффективной будет вертикальная разводка батарей, как на верхнем изображении.

Система «ленинградка» рассчитана на три радиатора, хотя их может быть даже четыре, но при условии, что каждый из них будет небольшой мощности (также отлично будут функционировать и две точки). Если рассматривать классический вариант такого подключения, то он находится под первым номером на верхней подборке изображений. Но после войны систему начали модифицировать и так появились варианты №2 и №3. Второй номер подразумевает возможность движения теплоносителя только через батареи, а третий номер сужает прямой проход воды, распределяя поток между трубой и радиатором поровну.

Системы с принудительной циркуляцией

1. Котёл с любым энергоносителем.
2. Труба для сброса воды.
3. Расширительная ёмкость.
4. Циркуляционный насос на обратке и/или внутри котла.
5. Кран.
6. Подача теплоносителя.
7. Клапаны (краны) Маевского.
8. Отопительные приборы..
9. Возврат остывшей воды.
10. Провод заземления.
11. Уран.
12. Водоразборный узел.
13. Краны.
14. Основная труба.

Когда подача теплоносителя осуществляется в принудительном порядке и не зависит от уклона трубы, то здесь возможно подключение по любому принципу, которые приведены на схемах вверху. Устанавливать циркуляционный насос можно на возврате (обратке) отдельно от котла, если его там нет или просто встроенная помпа не справляется с перекачкой теплоносителя на нужную высоту или на нужное расстояние.

Когда устанавливают больше трёх отопительных приборов есть смысл в разном диаметре труб на контуре. На подачу , как правило устанавливают более толстые трубы, где наружный Ø25 мм или Ø32 мм, а DN (внутренний условный проход) Ø15.6 мм или Ø16,2 мм соответственно. Горизонтальные PPR и отводы к приборам отопления обычно делают PPR Ø20 мм и DN 13,2 мм. Как исключение для отводов можно использовать металлопласт, но с учётом редукционных фитингов это обойдётся дороже и ничем не лучше.

Обойдётся ли однотрубная система дешевле двухтрубной

Двухтрубные схемы подключения

У двухтрубных схем, точно так же, как и у однотрубных может быть как естественная, так и принудительная циркуляция теплоносителя. По эффективности они практически не отличаются друг от друга, но иногда может быть так, что на двухтрубку уйдёт меньше материалов, чем не однотрубку, если вести расчёт не по трубам, а по количеству фитингов.

Разводка с естественной циркуляцией

Разводка контура с нижней подачей теплоносителя на двухтрубной системе, конечно, допустима, но только в том случае, если задействовано не более 4-5-ти радиаторов. Кроме того, такая схема больше подходит для одного этажа. Основная проблема такого устройства заключается в том, что если постоянный уклон будет 3-5 мм/мпогонный, то для последних точек будет мало давления и уклон на подаче придётся увеличивать, но во что это выльется? Допустим, вы имеете пять радиаторов на расстоянии 5 м от котла и друг от друга. Если уклон будет 5 мм/мпогонный, то расстояние между выходом у котла и входом в последнюю батарею будет 5*5*5=125 мм плюс ширина четырёх радиаторов (допустим, по 500 мм), значит, в общем получится 125+4*5=145 мм, а это немало.

Нумерация на изображении:

1. Котёл на любом топливе.
2. Стояк подачи.
3. Контур подачи воды.
4. Межэтажные стояки подачи.
5. Межэтажные стояки обратки.
6. Контур обратки.
7. Расширительная ёмкость.

Когда труба подачи проходит выше приборов отопления, то разница в уклоне 15 см и даже более не так уж страшна, к тому же вовсе не обязательно монтировать трубу непосредственно над радиаторами – это можно сделать под потолком и спрятать её в короб. Но это верхнее изображение больше относится к двухэтажному дому, так что здесь уклон вообще не доставит каких-либо неудобств при монтаже.

Разводка с принудительной циркуляцией

В данном случае монтаж системы может быть как с верхней (встречается довольно редко), та и с нижней подачей, а также с нижним, боковым или диагональным подключением (последний вариант самый лучший). Закрытой её называют по той причине, что расширительный бак здесь мембранного типа, где теплоноситель скапливается до определённого давления, но если оно превышает норму, то срабатывает предохранительный клапан. Такая конструкция выгодна, так как система всё время находится под давлением, что улучшает циркуляцию.

Коллекторный способ раздачи теплоносителя поможет сэкономить за счёт разницы в диаметре труб и это наиболее актуально для двухэтажных домов, где на каждом уровне по нескольку больших комнат. От котла можно поднять стояк Ø40 мм (большой коллектор), а от него по этажам развести лежаки Ø32 мм (малые коллекторы), от которых на каждую комнату пойдут трубы Ø25 мм. На возврат здесь лучше использовать трубу среднего значения Ø32 мм. Впрочем, многое зависит от расположения и количества комнат и весьма возможна ситуация, где придётся обойтись только большим коллектором.

[stextbox При коллекторной разводке гребёнка должна быть не только на подаче, но и на обратной трубе![/stextbox]

Когда на подаче в одном ряду подключено более трёх-четырёх приборов отопления, то производительность последних точек значительно понижается, следовательно, нужно как-то распределить поток, чтобы он был равномерным. Для этой цели применяют балансировочные клапаны, которые вкручиваются в радиатор перед отводом подачи причём их обычно используют только для первых точек. Такие устройства могут регулироваться барашком, как на фотографии вверху, либо шестигранником (модели бывают разными).

Чаще всего, особенно на больших расстояниях, балансировочные клапаны хоть и помогают, но при этом не приносят стопроцентного эффекта, то есть, если первый радиатор будет нагреваться, к примеру, до 60⁰C, то последний в контуре или в крыле контура наберёт не более 40⁰C. Чтобы исправить status quo, можно сделать разводку по системе Тихельмана – это очень просто и не потребует каких-то особых усилий. Посмотрите на схему вверху: подача там идёт с левой стороны, а обратка – с правой, но при этом первая батарея на подаче является последней на сбросе теплоносителя, а последняя на подаче – первой на сбросе. Так можно выровнять температурный режим во всех точках вне зависимости от их местоположения в обвязке. Рекомендую посмотреть видео по трём основным способам подключения и схеме Тихельмана в том числе.

[stextbox При использовании схемы Тихельмана для подключения приборов отопления, один из радиаторов может оказаться как раз посредине контура и в силу какого-то противостояния не будет нагреваться. Чтобы исправить ситуацию, нужно сместить батарею вправо или влево всего на метр, но если не позволяет интерьер комнаты, тогда можно врезать петлю в подачу или в обратку, увеличив их длину на метр. После этого всё нормализуется.[/stextbox]

Двухтрубная система по схеме Тихельмана

Сварка полипропилена

Когда делают однотрубное или двухтрубное отопление из полипропиленовых труб, то будет правильно, если все краны, фитинги и обводы тоже будут из этого же материала, хотя в большинстве из них, за исключением муфт, тройников и заглушек присутствует сплав латуни. Но, тем не менее, ППР в данном случае надёжней металла – он не боится резких перепадов температуры и гидроударов, благодаря своей относительной эластичности.

Наружный Ø, мм	Глубина прогрева, мм	Время нагрева, сек	Максимальная пауза, сек	Удержание стыка, сек	Охлаждение, сек20
20	14	6-8	4	6	2
25	15	7-11	4	8	2
32	17	8-12	6	10	4
40	18	10-16	6	20	4

Таблица глубины и продолжительности сварки полипропиленовых стыков

[stextbox к таблице. Например, для установки радиаторов нужны отводы Ø20 мм и для того чтобы сварить его с любым ППР фитингом нужно разогреть паяльник до 270-280⁰C. На насадку с одной стороны надеть фитинг, а с другой вставить трубу, придерживаясь глубины 14 мм (можно отметить карандашом или маркером),как это показано на фотографии вверху и удерживать в течении 6-8 секунд. После этого снимаете обе нагретых стороны и в течение не более 4-ёх секунд стыкуете их и удерживаете руками 6 секунд, а ещё через 2 секунды можно приступать к сварке следующего стыка.[/stextbox]

Сварка ППР трубы с фитингом

Заключение

Используя схемы отопления, приведенные в этой статье, вы сможете своими руками из полипропиленовых труб сварить контур для подключения радиаторов в частном доме. Если решитесь на самостоятельный монтаж, обязательно разметьте расположение всех отопительных приборов, сосчитайте их количество и тогда решите, какой из вариантов вам лучше всего использовать.

Related posts:

1. Делаем отопление в частном доме сами
2. Лестница для бассейна из полипропиленовых труб
3. Как сделать канализацию в частном доме
4. Лучевой способ разводки системы отопления в частном доме
5. Промывка системы отопления в частном доме
6. Обустройство зоны отдыха в частном доме

Источник: mainavi.ru
