Оптимальная высота установки накопительного водонагревателя от пола

При установке накопительного водонагревателя оптимальная высота от пола зависит от нескольких факторов, но в среднем рекомендуется вешать его на высоте около 1,5 метра. Это позволяет удобно пользоваться устройством и обеспечивает легкий доступ к трубам для подключения и обслуживания.

Также следует учитывать высоту пола и потолка в помещении, а также наличие мебели и других объектов, которые могут затруднять доступ к водонагревателю. Важно, чтобы устройство расположено так, чтобы не создавать неудобств в эксплуатации и обеспечивать свободный доступ для профилактики и ремонта.

Как установить накопительный водонагреватель своими руками

Для обладателей загородной недвижимости организация автономной системы нагрева воды является практически необходимостью. Ведь согласитесь, о каком комфорте может идти речь, если в доме нет горячей воды? Электрические приборы для подогрева воды исключительно популярны при организации автономного водоснабжения частного дома.

Такие устройства можно использовать так же в квартирах, чтобы не было проблем с горячей водой. Стоят они немало, поэтому установка накопительного водонагревателя своими руками позволит существенно сократить расходы.

В этом материале речь пойдет о правилах установки этих приборов. Мы расскажем, как они работают и что нужно знать перед началом монтажа. В статье вы найдете схемы, позволяющие правильно выполнить установку накопительного водонагревателя.

Виды бойлеров

Бойлеров существует несколько видов, и то, как будет производиться монтаж водонагревателя, зависит от конструкции и типа агрегата.

1. Агрегат косвенного нагрева. В них отсутствуют ТЭНы, а жидкость в баке может нагреваться от внешних источников (системы отопления, с использованием твердотопливного или газового котлов, гелиосистемы, с применением солнечных батарей). Аппараты могут быть как настенные, так и напольные (емкость может достигать до 1000 литров, и при монтаже их приходится ставить на пол).
2. Газовый накопительный бойлер. Данный вид аппаратов не стоит путать с газовыми колонками, они являются нагревателями проточного типа. Вода в газовом агрегате греется за счет сгорания газа и находится в специальном резервуаре. Установка бойлера своими руками не рекомендуется по причине того, что подключение к газу должно проводиться специалистами. Нужно обеспечить хорошую вытяжку для продуктов сгоревшего газа.
3. Электрический накопительный агрегат. Электрические бойлеры пользуются популярностью. Жидкость в них нагревается с помощью ТЭНов, установленных внизу бака. Температура регулируется встроенным термостатом. На примере водонагревателя Термекс можно увидеть, что существует и электронное управление нагревом жидкости в агрегате. Электрические аппараты имеют компактные размеры и просты в установке и подключении.

Типы накопительных водонагревателей

Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.

Тип #1: Напорное оборудование накопительного типа

Используется в системах, где давление воды постоянное. При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:

• Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
• Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
• Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.

Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.

Невысокая мощность не позволяет нагревательному элементу быстро нагреть воду, поэтому приходится ждать, пока устройство справится со своей задачей. Особенно заметен этот недостаток у приборов небольшого объема.

Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время.

Этот недостаток нивелируется правильным выбором объема прибора.

Тип #2: Безнапорные накопительные водонагреватели

Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.

В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.

Например, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:

• Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
• Простоту монтажа и подключения.
• Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.

Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.

Нужно помнить, что жидкость в емкость поступает медленно. Поэтому уровень воды может опуститься ниже минимальной отметки, а это приведет к выходу из строя ТЭНа.

Важно всегда отслеживать этот момент.

При выборе места для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Правила установки

Если решено установить бойлер своими руками, то надо точно знать, как это сделать. Допущенные ошибки при монтаже приведут к перегоранию проводки, затоплению жилья, а Выходу прибора из строя. Рассмотрим основные правила установки водонагревателя:

• Сначала требуется подобрать месторасположение прибора. Устанавливается бойлер обычно в ванной комнате, туалете или на кухне. К электроприбору обеспечивают свободный доступ.
• Стена или любая другая опора под бойлер должна выдержать двойной вес, например, при емкости 80 л показатель нагрузки составляет 160 кг.
• Старая проводка подлежит обязательной замене, иначе она просто не выдержит нагрузки.
• Разводку из металлических труб десятилетней давности аналогично придется менять.

Другие правила, и нюансы монтажа будут оговорены в инструкции по монтажу.

Как установить накопительный водонагреватель

Приготовьте инструменты и материалы

• Водонагреватель;
• перфоратор или ударная дрель;
• сверло по бетону;
• уровень;
• молоток;
• гаечный ключ и плоскогубцы;
• отвёртка;
• рулетка;
• карандаш;
• анкерные болты или крюки;
• ФУМ-лента;
• предохранительный клапан;
• 2 гибких шланга;
• 3 тройника диаметром ½ дюйма;
• 3 крана Ду15;
• кабель ПВС 3 × 2,5;
• дифавтомат 16 А.

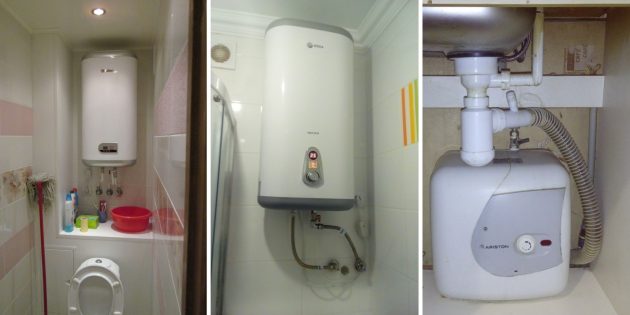

Выберите место установки

Накопительный водонагреватель лучше размещать поближе к стоякам холодной и горячей воды, чтобы сократить длину подводящих труб и обеспечить хороший напор. Бойлеры небольшого объёма можно крепить на любые стены, для моделей ёмкостью свыше 80 л подходят только несущие перегородки из кирпича и бетона: сами по себе водонагреватели весят немного, но вместе с водой нагрузка получается значительной.

С учётом этого в квартире не так уж много подходящих мест. Как правило, выбор сводится к четырём вариантам:

• над унитазом в туалете — рядом со стояками, не занимает место в ванной, можно спрятать за фальшстену в коробе с коммуникациями;
• над ванной — для совмещённых и небольших санузлов, почти не мешает при длине ванны от 160 см;
• под мойкой на кухне — только для небольших моделей на 10–15 л;
• под потолком в прихожей или коридоре — в основном используется с горизонтальными бойлерами и для экономии места, но требует дополнительной прокладки труб.

Закрепите водонагреватель

Монтаж осуществляется с помощью крюков, которые крепятся к стене, на них надевается накопитель. Либо специальной планки, она монтируется к поверхности анкерными болтами, а бойлер фиксируется уже на неё.

YouTube-канал Master Lancaster

Измерив габариты бака, прикиньте расположение на стене таким образом, чтобы от углов и краёв ниш остались зазоры 2–3 см, а защитную крышку можно было снять для ремонта и обслуживания. От потолка необходимо сделать зазор не менее 5–7 см, чтобы навесить бак на крюки или планку.

YouTube-канал Master Lancaster

Используя шаблон, разметьте и просверлите отверстия под крюки или анкерные болты. Если есть облицовка плиткой, сначала пройдите её специальным сверлом для керамики. Затем сверлите основную часть стены перфоратором или ударной дрелью с буром по бетону.

YouTube-канал Master Lancaster

Установите в отверстия дюбели и заверните крюки. Либо вставьте анкерные болты через отверстия монтажной планки в стену и закрутите их ключом.

YouTube-канал Master Lancaster

Навесьте бойлер на крепёжные элементы. С помощью уровня проверьте, нет ли отклонений по горизонтали и вертикали. В противном случае появится риск образования воздушных пробок и выхода из строя ТЭНа.

Водонагреватели с вертикальным расположением ни в коем случае нельзя монтировать горизонтально для экономии места.

Подключитесь к водопроводу

Гидравлическая обвязка осуществляется по следующей схеме. Сами же соединения можно исполнить как с помощью гибкой подводки, так и металлопластиковыми или полипропиленовыми трубами. Первый вариант проще, поэтому рассмотрим его.

YouTube-канал «Владимир Романченко»

Наверните на патрубок холодной воды бойлера, обозначенный синим цветом, тройник диаметром ½ дюйма. К нижнему отводу подключите предохранительный клапан (стрелкой в сторону водонагревателя), а к боковому — шаровой кран. Он пригодится, когда нужно будет слить воду. Все резьбовые соединения уплотните ФУМ-лентой.

YouTube-канал Master Lancaster

На входной кран стояка холодной воды установите тройник и подключите к нему шаровой кран, предварительно подмотав на резьбу ФУМ-ленту. Соедините новый кран с предохранительным клапаном на бойлере с помощью гибкой подводки. Поставьте резиновые прокладки под накидные гайки и затяните их ключом.

Накрутите на патрубок горячей воды бойлера шаровой кран, а на входной кран стояка горячей воды — тройник. Уплотните всю резьбу ФУМ-лентой и соедините новый кран с тройником при помощи гибкой подводки с установленными под гайки прокладками. Затяните соединение сначала от руки, а затем ключом.

Если нет возможности установить тройники на стояках горячей и холодной воды, то подключите бойлер к ближайшему смесителю. В этом случае тройники устанавливаются на штуцеры горячей и холодной воды умывальника, а затем к тройникам подсоединяются гибкие подводки смесителя и водонагревателя.

a.d-cd.net

На носик предохранительного клапана наденьте шланг и выведите в канализацию. Через него иногда будет капать вода при нагреве и расширении — это нормально. Если бойлер находится над ванной, трубочку можно не выводить: капли просто попадут в слив.

Подключитесь к электросети

Если у водонагревателя уже есть готовый кабель с вилкой, достаточно лишь вставить её в розетку с заземлением. Удлинители и тройники при этом использовать нельзя, поскольку нагрузка на сеть довольно высока: все дополнительные контакты будут сильно нагреваться, что может привести к пожару.

a.d-cd.net

В остальных случаях кабель придётся подключить самостоятельно. Если он не идёт в комплекте — используйте трёхжильный провод сечением 1,5, а лучше 2,5 мм². Желательно подключаться напрямую от электрощита.

Перед началом работ обесточьте подачу электричества, отключив рубильник в подъезде. Проложите кабель 3 × 2,5 мм² от квартирного щитка и подключите к бойлеру через дифференциальный автоматический выключатель на 16 А. Затем подсоедините провода к клеммнику на водонагревателе: фазный — к выводу L, нулевой — к N, а заземление — к контакту PE или на корпус.

Сделайте пробный запуск

Перед включением бойлера нужно его заполнить бак водой. Для этого перекройте кран на стояке ГВС, а затем откройте вентили на входе и выходе водонагревателя. Включите горячую воду на ближайшем смесителе и подождите несколько минут, пока из крана не пойдёт ровная струя без перебоев и воздуха.

YouTube-канал Master Lancaster

Закройте смеситель. Внимательно осмотрите все соединения на бойлере и убедитесь в отсутствии протечек. Включите водонагреватель в розетку или через дифавтомат и запустите нагрев с помощью кнопки или регулятора температуры.

Советы и рекомендации

В некоторых случаях при установке водонагревателей могут возникнуть проблемы, о которых следует знать заранее. К наиболее частым «сюрпризам» этого типа относятся:

• Необходимость в каркасном способе монтажа. Возникает при установке на недостаточно прочные поверхности.
• Отсутствие заземления в розетке. Даже при наличии подключённого третьего провода к элементам электрической арматуры предохранительная линия может быть оборвана либо недостаточно качественно подключена к заземлителю.
• Перекос изделия относительно горизонтали (установку следует осуществлять только с использованием строительного уровня).

К не менее важным базовым рекомендациям можно также отнести совет обращаться за помощью к специалистам даже при наличии небольших сомнений в правильности выполнения любых операций при установке этого типа оборудования.

Установка водонагревателя не будет представлять каких-либо серьёзных затруднений, но только если предварительно была тщательно изучена теория. Если проводить монтаж с использованием качественных материалов и инструментов, то результат приятно удивит владельца электрического водонагревателя.

Источник3: nvsk.net

Выбор места установки водонагревателя: ключевые факторы и рекомендации

Электрические водонагреватели «Невский» применяют в системах горячего водоснабжения производственных, коммерческих, жилых зданий и целых групп объектов. Автономные ГВС позволяют не зависеть от централизованной сети, а также организовать подачу горячей воды при отсутствии тепловых сетей. Где установить водонагреватель и какие требования к местам размещения тепловых агрегатов существуют — узнаете из этой статьи.

Требования электробезопасности

Водонагреватели «Невский» имеют мощность от 20 до 300 кВт (для накопительных) и от 35 до 1000 кВт (для проточных). Номинальное напряжение оборудования составляет 380 В.

Первое, что требуется учесть при выборе места установки водонагревателя — требование электробезопасности:

• Влажность и запыленность помещений для установки бойлеров должны отвечать требованиям ПУЭ для размещения электрооборудования соответствующего класса защищенности.
• Запрещается установка тепловых агрегатов и шкафов управления в местах попадания брызг воды.
• В помещение должен быть выведен провод от общего контура заземления для присоединения к бойлеру.

При выборе места расположения водонагревателя также следует учесть расположение кабельных линий. Нельзя устанавливать бойлер прямо под электрическими коммуникациями, а В местах, где не исключено тепловое воздействие на провода и кабели от нагретого резервуара.

Общие требования

Высота потолков и размеры помещения должны соответствовать габаритам бойлера. Расстояние от верха проточного водонагревателя до потолка должно составлять 30–50 см. Для накопительного оборудования расстояние от крышки бака до потолка должно быть не меньше 1 м. Для помещений с низкими потолками лучше выбрать агрегат с горизонтальным баком.

Расстояние с каждой стороны теплового агрегата до ближайшей стенки или любого ограждения должно составлять не меньше 50 см, с левой стороны проточного оборудования — от 1 м.

Дистанция до стен и потолка необходима для обеспечения свободного доступа к электрическим водонагревателям для проведения , технического обслуживания, ремонта или других работ.

Проточные водонагреватели, выполненные в одном корпусе со шкафом управления, можно монтировать навесным способом. Агрегаты крепятся на анкерные крюки. Поверхность, на которую навешивается оборудование, должна быть выполнена из негорючих материалов.

Стены и полы в помещении, где устанавливают или навешивают водонагреватель должны быть ровными. Перекос бака приводит к постоянному ложному срабатыванию датчиков уровня и некорректной работе оборудования. Положение водонагревателя обязательно проверяют строительным уровнем и при необходимости выравнивают.

Шкафы управления мощных бойлеров также размещают на негорючей стене. Расстояние до ближайшего препятствия должно составлять не меньше 20 см справа и слева и от 70 см со стороны двери шкафа.

Бойлер размещают как можно ближе к стояку ГВС, чтобы уменьшить потери напора и тепла. Если это невозможно, рекомендуется дополнительно теплоизолировать трубу подачи горячей воды, подключенную к выходному патрубку водонагревателя.

Где лучше установить водонагреватель

Водонагреватели «Невский» небольшой и средней мощности размешают в подсобках, пристройках, подвалах, цокольных этажах, оборудованных помещениях, где расположен котел отопления. Главное условие — соответствие требованиям монтажа и электробезопасности.

Водонагреватели высокой производительности и мощности для больших объектов и групп зданий устанавливают в специально оборудованных бойлерных.

Наша компания поставляет электрические водонагреватели «Невский». Мы поможем выбрать тепловой агрегат для ГВС, организуем доставку в любой город России, подскажем, где установить проточный подогреватель.

Звоните по номеру или свяжитесь с нами в WhatsApp , чтобы уточнить подробности.

Источник4: nvsk.net

Источник5: tgorlovka.com

5 ошибок при выборе места под бойлер и его креплении

Ремонт

На чтение 3 мин Просмотров 15.3к.

Избежать проблем с монтажом бойлера можно, если сразу подобрать не только правильный метод крепления прибора, но и место под него. При этом важно не совершать грубых ошибок, влекущие за собой массу проблем в плане использования устройства.Существует несколько основных правил, которые помогут избежать 5 ошибок при выборе места под бойлер и его крепления.

Лучшее место для крепления

Многие размещают бойлер в ванной комнате над унитазом или другой боковой поверхности. Такой выбор может повлечь за собой уменьшение пространства в комнате, усложняет функциональность помещения. Все же лучшим вариантом для крепления прибора станет место над самой ванной или возле душевой кабинки.

Расположение бойлера

Не стоит размещать бойлер слишком низком. Оптимальной высотой для расположения является 1,2-1,5 от пола. При соблюдении меньшей высоты могут возникнуть проблемы с подачей горячей воды из устройства. Дополнительно прибор, подвешенный слишком низко, будет мешать.

Обращаем внимание на стену

Стена, к которой будет крепиться бойлер, должна быть обязательно несущей. Масса прибора в основном составляет около 100 кг. Если же прикрепить устройство к перегородке, то существует огромный риск того, что бойлер упадет и разрушит саму перегородку.

Дополнительный нюанс размещения

Существует ряд второстепенных особенностей, которые повлияют на место расположения устройства. При выборе места стоит учитывать еще и такие нюансы:

• Не нужно слишком удалять прибор от труб водоснабжения, чтобы уменьшить расстояние подачи воды и скрыть коммуникации;
• Желательно, чтобы бойлер располагался максимально недалеко от точки поступления воды;
• Рекомендуется оставить свободное место на стене возле бойлера, чтобы организовать свободный доступ к прибору в случае иборьбы поломки.

Если соблюсти все эти нюансы, то проблем с функционированием прибора не возникнет.

Возможные ошибки монтажа

Сам монтаж бойлера может скрывать массу проблем и особенностей, которые стоит учитывать заранее:

• Нужно точно следовать рекомендациям в инструкции, где указаны возможные варианты крепления устройства;
• Нельзя фиксировать бойлер на стене с помощью гвоздей или планок – единственный способ – крепление на саморезами или дюбелями;
• Нужно выбирать дюбеля и саморезы, которые точно выдержат массу прибора.

Если учесть все возможные ошибки в процессе выбора места и монтажа бойлера, и избежать их, то проблем с установкой и эксплуатацией не возникнет. Дополнительно стоит учитывать, что устройство можно разместить и в другой комнате, но в помещении должно быть тепло (стандартная температура помещения 20-28 °С). Также стоит учитывать особенности формы, размера помещения и самого прибора.
