Вакуумный насос служит для создания низкого давления или вакуума в закрытых системах. Он применяется в различных отраслях, таких как химическая промышленность, медицина, пищевое производство и науке, где важно удалять воздух или другие газообразные вещества для обеспечения эффективных процессов, таких как дистилляция, сушка или упаковка.
Кроме того, вакуумные насосы используются в научных исследованиях, например, для создания вакуумных условий в лабораториях, что позволяет проводить эксперименты без влияния атмосферы. Таким образом, их роль в современных технологиях и производственных процессах невозможно переоценить.
Вакуумный насос: применение и характеристики
Примерное время чтения 3 минуты 45 секунд
- Общее описание, классификация по рабочему давлению.
- Принцип работы вакуумных насосов.
- Виды вакуумных насосов.
Применение и характеристики + ссылка на предлагаемые нами модели (ниже на странице)
Вакуумный насос (компрессор) — специальный вид помп, который применяется для частичной или полной откачки газов и паров различной природы из герметичных областей до требуемых показателей давления (технический вакуум). Методика работы абсолютно всех типов подобных установок состоит в том, чтобы камера помпы меняет свой объём, за счёт создаёт разряжение для затягивания газа и сжимаясь, увеличивает давление, проталкивая газ дальше.
Существует несколько типов классификаций подобного оборудования:
Рабочее давление.
Варианты компрессоров по степени создания вакуума:
• Первичные (или форвакуумные) – низковакуумный; • Дожимные – низковакуумный; • Вторичные – высоковакуумный, глубоковакуумный и с очень высоким вакуумом.
Во всех трёх вариантах применяются разные вакуумные насосные установки, которые отличаются в конструкционном плане и имеют свои преимущества (рабочее давление, перекачиваемый объём, стоимость и возможность лёгкого технического обслуживания).
Если не смотреть на конструктивные особенности таких насосов, способ совершаемой ими перекачки одинаков – они откачивают газообразные среды из вакуумной камеры.
При откачивании газообразной среды давление в таких камерах снижается, а чем ниже давление, тем сложнее откачивать оставшиеся газы. Чтобы справиться с этой задачей, промышленные помпы разрабатываются с расчётом на большой диапазон давлений — от 1 Атмосферы (760 мм рт. столба на уровне моря) и до 1 -10 торр (1 мм. Рт. столба).
При производстве таких помп выделяют следующие вакуумы, измеряемые в торр (от максимального до минимального значения):
• Низкий: 760 — 1; • Средний: 1 — 10 -3 ; • Высокий: 10 -3 — 10 -7 ; • Сверхглубокий: 10 -7 — 10 -11 ; • Экстремальный высокий: менее 10 -11 .
Принцип работы вакуумных насосов
Если говорить о принципах работы по перекачиванию газов вакуумными насосами, то можно сказать, что применяются 2 главных метода:
1) Перекачивание газообразной среды.
Делятся на кинетические помпы и помпы объемного вытеснения. Метод работы кинетических помп состоит в том, что передаётся импульс молекулам перекачиваемой среды от лопастей, крутящихся с большой скоростью для поддержания стабильного перемещения среды, которая закачивается в насос и выталкиваются в выходную трубопроводную магистраль. Подобные установки зачастую не обладают высокогерметичными камерами, но благодаря своей конструкции способны достичь сильного сжатия при очень малом давлении в камере, от куда откачивается газ.
Способ действия объемных компрессоров базируется на механическом газоулавливании объема и проведении его через помпу. Камера у таких насосов уже герметична, в ней газ сдавливается поршнем или другим механическим элементом (ротор и т.д.), создаётся повышенное давление, и газ направляется в выходную трубопроводную магистраль. Такие насосы весьма популярны.
Довольно частое явление, когда такие установки трудятся в паре, их ставят друг за другом, благодаря чему создаётся повышенный вакуум и повышается производительность. Есть готовые решения, где турбомолекулярные или кинетические помпы собраны в одном корпусе с винтовыми устройствами.
2) Улавливание газа
Установки такого типа действуют по методологиям, основанным на газоулавливании молекул. Они способны захватить частички газа на поверхностях в вакуумной системе. Такая техника действует при более низких расходах (количество газа, перемещаемое в единицу времени), нежели рассмотренные выше насосы, но способна производить очень высокий, не содержащий масла, вакуум, до торр. Улавливающие помпы перекачивают среды с применением таких методов, как криогенная конденсация, ионная или химическая реакции и не содержат в своей конструкции механически подвижных узлов.
Виды вакуумных насосов
Видов вакуумной техники великое множество — это и лопастные модели, и водокольцевые устройства, спиральные, диафрагменные, кулачковые, зубчатые, винтовые насосы — вариантов огромное количество.
Конструкционные особенности
Существует два варианта компрессоров в конструктивном плане – масляные (называют мокрыми) и сухие (без масла). Применение того или иного насоса зависит от того, имеет ли какое-то влияние на перекачиваемую газообразную среду масло или вода.
В схеме мокрого насоса задействуется масло или вода для смазки и / или повышения герметичности камеры (пример — жидкостно-кольцевой компрессор). Но, как написано выше, эти вещества могут загрязнить перегоняемую среду.
Насосы без применения масла и воды (сухие) практически не загрязняют перекачиваемые пары или газы (пример — спиральный вакуумный компрессор). Их эффективность сильно зависит от качества сборки, размера зазоров между неподвижными и подвижными частями (на подобии шестерённых насосов). Для уменьшения зазоров чаще используются специальными полимерами (PTFE) или включают в конструкцию диафрагму, которая разделяет механические части от перемещаемой среды.
Компания “КлинТех” рекомендует своим клиентам присмотреть и купить представленный на сайте качественный промышленный вакуумный насос. При покупке данного оборудования наши инженеры готовы помочь сделать требуемые расчёты выбранной техники, а также доставить и настроить промышленное оборудование, обеспечить многолетнюю поддержку в техническом плане.
Мы гарантируем, что поставляемое оборудование высокого качества, в чём вы можете убедиться лично. Звоните нам, +7 (495) 532-25-70 по техническим вопросам и вопросам приобретения, мы ответим на Ваши вопросы!
Источник3: vactime.net
ОБЛАСТИ ПРИМЕНЕНИЯ ВАКУУМНЫХ НАСОСОВ
Вакуум широко применяется в различных технических устройствах. Он позволяет снизить температуру кипения для воды или химических жидкостей, произвести удаление газов из материалов, требующих повышенной однородности состава, создать стерильные условия обработки и хранения, обеспечить среду с отсутствием влаги и воздуха. При небольших габаритах и экономичном расходе энергии современные вакуумные насосы позволяют быстро достигать глубокой степени разряжения вакуума. Они применяются в самых разных технологических процессах и сферах деятельности:
- в нефтеперерабатывающей и химической промышленности для поддержания необходимых условий протекания реакций и разделения получаемых смесей, для очистки трансформаторного масла, для дегазации мазута и нефтепродуктов, для парогенераторов для очистки хранилищ от нефтепродуктов;
- при дегазации металлов и иных материалов для создания деталей с однородной структурой и отсутствием пор, для плавки тугоплавких металлов и термической обработки в вакууме;
- в фармацевтике и текстильной промышленности для быстрой осушки изделий без повышения температуры; при производстве медикаментов
- в пищевой промышленности при расфасовке молока, соков, мясных и рыбных продуктов, при производстве пищевых продуктов, вакуумной упаковки, консервирования под вакуумом, сублимационная вакуумная сушка продуктов и молочных изделий;
- в процессе вакуумирования холодильного и иного оборудования с повышенными требованиями к отсутствию влаги, системы заправки фреоном кондиционеров;
- для нормального функционирования автоматических конвейерных линий, использующих в качестве захватов вакуумные присоски; вакуумные захваты и подъемные устройства
- при оборудовании производственных и научно-исследовательских лабораторий; для обеспечения чистой среды без отсутствия углеводородов в откачиваемом объеме, безмасляный вакуум для чистых производств
- в медицине при эксплуатации дыхательных аппаратов и стоматологических кабинетов; для нужд операционных в больницах системы центрального вакуума
- в полиграфии для фиксации терм плёнок, в типографии для плоттеров и машин вакуум применяется для прижима и раздува листов
Вакуумные насосы для сельского хозяйства
Вакуумные насосы давно получили широкое распространение во всех сферах промышленности, сельское хозяйство не без исключения. Применение вакуумных насосов, таких как винтовые вакуумные насосы, пластинчато-роторные и водокольцевые насосы, вихревые и роторные воздуходувки давно нашли свое место в сельском хозяйстве. В оснащение доильных цехов и доильных аппаратов.
Для доильных вакуумных аппаратов глубокий вакуум не требуется, требуется бережная откачка и «мягкий» вакуум. В таких вакуумных аппаратах возможно регулирование производительности при вакуумной откачке и уровня вакуума. Самыми надежными в условиях сельского производства являются водокольцевые вакуумные насосы. Если речь идет о системе централизованного вакуума для доильного цеха, то тут потребуются водокольцевые насосы большой производительности с системой замкнутой циркуляции. Полностью автономные и автоматизированные станции для нужд потребителей вакуума.
Водокольцевые вакуумные насосы (ВВН) под торговым брендом компании VACTIME стойки к попаданию паров, капельной влаги и взвешенных твердых неабразивных частиц. Рабочее колесо в насосах этого типа установлено непосредственно на удлиненном валу электродвигателя и изготавливается их нержавеющей стали. ВВН просты в установке и эксплуатации, не требуют монтажа на раму или фундамент.
Пластинчато-роторные вакуумные насосы применяют для индивидуальных доильных аппаратов. Роторные вакуумные насосы работают без применения смазок в рабочей камере и могут изготавливаться в антибактериальном исполнении с наличием фильтров. Их основные преимущества: отсутствие загрязнений откачиваемого воздуха, максимально простое техническое обслуживание, длительная работа без необходимости остановок. Все вакуумные насосы укомплектованы встроенными воздушными фильтрами, для предотвращения попадания в насос пыли и посторонних предметов, и глушителями, обеспечивающими рекордно низкий уровень шума для насосов данного типа.
Доильные аппараты применение вакуумных насосов: водокольцевой вакуумный насос или пластинчато-роторный, что лучше подходит для этого применения?
Давайте разберемся в плюсах и минусах для данного применения вакуумных насосов. Если Вы планируете купить вакуумный насос для доильного аппарата, позвоните нам. Мы подскажем Вам, как выбрать вакуумный насос для вашего применения, предоставим схему подключения и подвода к инженерным сетям.
Вихревые насос компрессоры и высоконапорные вентиляторы работают как правила в двух режимах нагнетания и вакуум. Используются такие воздуходувки для пневмотранспорта сыпучих материалов и зерна, минеральных удобрений и торфа, цемента или муки. Воздуходувки или вентиляторы высокого давления могут быть спроектированы с повышенной антикоррозионной и тепловой защитой, для высоких температур, для передачи большого объема газа с высокой пропускной способностью.
Вакуумные насосы для аэрации и водоподготовки
Аэрация подразумевает искусственное насыщение различных жидких сред воздухом для окисления содержащихся в них органических веществ. Основное применение вихревых компрессоров воздуходувок для аэрации — это обогащение глубоководных слоев воды кислородом. Для того чтобы рыба могла дышать в зимний сезон или летом в жаркую погоду, когда рыба уходит на глубину, нехватка кислорода влечет к потерям при разведении рыболовного хозяйства. При подаче воздуха в водоем происходит перемешивание, вода не застаивается, постоянно циркулирует и насыщается кислородом.
Цель применения вихревых воздуходувок — обеспечить насыщения воды кислородом, чтобы поступивший кислород равномерно распределялся по объему водоему. Кислород, поступающий в водоем при аэрации, служит не только для дыхания рыб и микроорганизмов, но является важнейшим фактором снижения концентрации балластных и некоторых вредных веществ в водоеме, предотвращая образования грибков.
Компания ВАКТАЙМ изготавливает и проектирует установки для барботирования, а также предлагает широкий спектр европейского компрессорного и насосного оборудования для использования в системах водоочистки, установках для аэрации водоемов и озонирования:
— сухие безмасляные компрессоры:
— двухроторные насос компрессоры и турбовоздуходувки
Важным критерием при выборе воздуходувки для аэрации является производительность и перепад давления. Производительность вихревого компрессора подбирается исходя из объема пруда, а перепад давления в зависимости от глубины пруда.
Наши специалисты всегда готовы оказать помощь в подборе оборудования, проконсультировать по всем техническим и экономическим аспектам использования всего поставляемого оборудования. Со всем оборудованием наши клиенты дополнительно к заводской гарантии получают российские гарантийные талоны. Благодаря широкой номенклатуре поставляемой продукции мы всегда рады предложить именно то, что больше всего подходит для вашего применения, а не то, что вынуждены продавать.
Мы заказываем вихревые насосы-компрессоры, воздуходувки из Китая и изготавливаем их под своим торговым брендом. Благодаря продуманной логистике и большим объемам заказов, мы можем предложить вам оборудование для аэрации пруда по доступным ценам.
Вакуумные насосы для пищевой промышленности
Вакуумная техника и вакуумные насосы нашли широкое применение в пищевой промышленности. Вакуумные насосы используют для создания вакуума при производстве макарон, обработке птицы на птицефабриках, в кондитерском производстве при выпуске пасты, производстве пива использую вихревые насосы для сушки тары, вакуумная упаковка продуктов питания, при дегазации в вакуумных куттерах и фарш мешалках.
Вакуумные насосы ВАКТАЙМ находят себе применение в пищевой промышленности. Вакуумные насосы пластинчато-роторного типа изготавливаются в специальном исполнении для работы с пищевыми продуктами. На тех предприятиях, где требуется упаковка продуктов с добавлением кислорода, используется данная серия насосов.
Проточная часть вакуумного насоса выполняется из нержавеющей стали, встроенный клапан для конденсации паров воды и емкость для сбора конденсата.
Мы предлагаем широкий модельный ряд вакуумных насосов с производительностью от 5 м 3 /час до 600 м 3 /час. Предельное давление ниже 0,1 мбар. Высокая скорость откачки и производительность вакуумных насосов во всем диапазоне давлений.
Вакуумные насосы для деревообработки
Вакуумные пластинчато-роторные сухие насосы для фрезерных станков с ЧПУ:
Вакуумные насосы данного типа наиболее широко применяются в системах вакуумного прижима. Они не только создают перепад давлений, достаточный для прижима большинства типов заготовок, но и могут иметь довольно большую производительность. Ротационно-пластинчатые безмасляные вакуумные насосы работают без применения смазок в рабочей камере.
Данные насосы просты в эксплуатации и обслуживании. В стандартной комплектации насосы данной серии уже имеют встроенные воздушные фильтры и глушители. Насосы встраивают от 12 до 300 м3/час в зависимости от размера стола.
Водокольцевые вакуумные насосы для деревообработки:
Используются как альтернатива сухим пластинчато-роторным насосам. Данные установки могут обеспечивать практически любую производительность, требуемую для вакуумного прижима. Они практически не требуют технического обслуживания, стойкие к попаданию пыли, смазывающе-охлаждающей жидкости, могут работать продолжительное время с атмосферным давлением на всасывании. При стоимости для большинства типоразмеров ниже, чем у ротационно-пластинчатых вакуумных насосов, они не требуют затрат на расходные части и очень быстро окупаются. Данный тип насосов также применяется для сушки древесины в вакууме.
Компания ВАКТАЙМ предлагает широкий спектр европейского вакуумного оборудования для создания вакуума в вакуумных столах на фрезерных станках с ЧПУ и обрабатывающих центров (для работы с деревом, металлом, пластиком, стеклом, камнем)
Основные понятия при выборе вакуумного насоса для прижима заготовок:
Производительность вакуумного насоса (м3/час), использующегося для вакуумного прижима определяется скоростью откачки системы до требуемого давления и, главным образом, способность компенсировать натекания воздуха через неплотности или прорезы, образующиеся при обработке материала. Вакуумный стол перфорированный и возможны натекания через незадействованные прорези на столе.
Перепад давлений, который создает вакуумный насос определяет силу прижима заготовки.
Вакуумные насосы с большим перепадом давлений рекомендуется использовать в тех случаях, когда надо добиться максимальной силы прижима при небольшой площади контакта заготовки и вакуумного захватывающего приспособления.

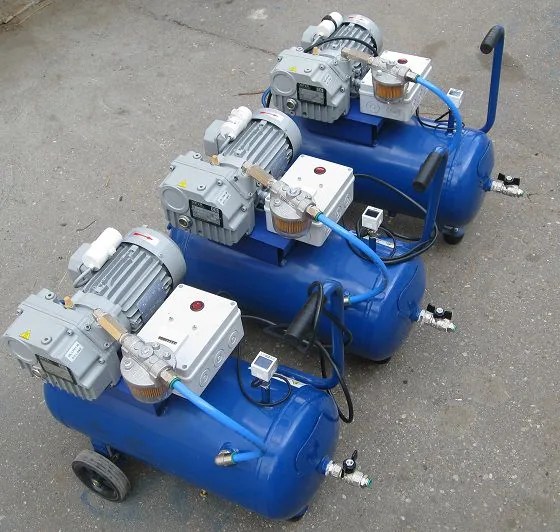

Компания ВАКТАЙМ предлагает для мебельного производства системы холодного вакуумного прессования, которые могут применяться для изготовления фасадов, сложных элементов внутренней отделки интерьеров, перил и струн винтовых лестниц.
Принцип работы системы прессования на базе вакуумного мешка (мембраны) очень прост, подготовленное изделие помещается внутрь вакуумного мешка, выход герметизируется при помощи зажима или струбцин, затем воздух из вакуумного мешка откачивается при помощи вакуумного насоса
Это мобильные вакуумные системы для ламинирования, фанерования и гнутья материалов, они созданы для небольших предприятий, которым необходимы практичные и недорогие мембранно-вакуумные прессы, для выполнения отдельных либо небольших серийных заказов.
Вакуумные захваты и насосы для систем захвата
Вихревые воздуходувки для подъемно-транспортных устройств.
Для разгрузки и загрузки деревообрабатывающих центров, при складировании продукции используют автоматизированные подъемно-транспортные устройства на базе захвата и вакуумного насоса. Наша компания поставляет все необходимые комплектующие и устройства. Подъем деталей с большими линейными габаритами осуществляется с помощью вакуумного подъемного устройства на базе вакуумных присосок.
Вакуумные насосы от компании ВАКТАЙМ для любых применений:
Наши специалисты всегда готовы оказать помощь в подборе вакуумного оборудования, проконсультировать по всем техническим и экономическим затратам использования всего поставляемого оборудования. Со всем оборудованием наши клиенты дополнительно к заводской гарантии получают наши гарантийные талоны. Благодаря широкой номенклатуре поставляемой продукции мы всегда рады предложить именно то, что больше всего подходит для вашего применения. Мы проводим также совместно с НИИ вакуумной техники промышленную оценку и экспертизу вакуумного оборудования, разрабатываем технологии для вакуумного применения.
Технический отдел нашей фирмы гарантирует оптимальную консультацию относительно подбора вакуумных насосов. Сервисный центр Компании ВАКТАЙМ оказывает дальнейшую поддержку по обслуживанию нашей продукции. Мы гарантируем быструю поставку оригинальных запасных частей с нашего склада в короткое время.
- помощь в подборе вакуумного насоса
- консультации специалистов в области вакуумного оборудования
- расчеты времени откачки, расчеты скорости откачки вакуумных систем и производительности
- проектирование вакуумных систем для молочного производства, пищевого
- практические советы по выбору и монтажу вакуумного оборудования
- подключение, схемы и монтаж вакуумных систем
- помощь в подборе вакуумных аксессуаров фильтров, ресиверов, клапанов, арматуры.
Источник4: vactime.net
Источник5: www.vzlet-novosibirsk.ru
Вакуумный насос — для чего нужен
Основная особенность вакуумного насоса — возможность работы с разреженными средами: газ, дым, пар. Этим он принципиально отличается от агрегатов для воды, способных перекачивать только жидкости.
Для чего нужен вакуумный насос, какие виды этого оборудования существуют — в этой статье.
Принцип работы насосного оборудования
Помочь понять, что это такое — вакуумный насос, может рассмотрение принципа его работы. Мы сделаем это на примере распространенной модели серии КО. Такие агрегаты устанавливают на специальный автотранспорт с цистернами, задействованный для транспортировки канализационных отходов, и на другие емкости.
Рабочим элементом этого оборудования является крыльчатка с лопастями из текстолита. Она закреплена в камере насоса эксцентрично. Центр смещен в сторону отверстия для нагнетания воздуха. Это позволяет при вращении рабочего колеса постепенно уменьшать объем газовой среды, зажатый между лопатками.
Поскольку количество воздуха при этом не меняется, возрастает давление. Оно и позволяет вытолкнуть газовую среду в выпускной патрубок. Одновременно в зоне после отверстия нагнетания образуется низкое давление. Которое компенсируется за счет всасывания новой порции воздуха во входной патрубок.
Как с помощью конструкции меняют технические характеристики устройства
Изменяя размер камеры и рабочего колеса, структуру и форму лопаток крыльчатки, скорость вращения ротора, производители достигают нужных технических характеристики вакуумного насоса:
- Увеличивают давление в выходном патрубке. Тем самым добиваясь на входе более глубокого вакуума. Не меняя размеров агрегата, этого можно добиться ускорением вращения рабочего колеса. В случае рассматриваемого нами вакуумного насоса серии КО увеличение давления влечет рост глубины, с которой могут засасываться в цистерну канализационные отходы в жидком виде.
- Увеличивают производительность. Если камера насоса больше, при той же скорости вращения колеса он может перекачивать больший объем газовой среды. Но увеличение размеров влечет необходимость установить более мощную силовую установку.
Как вакуумный насос перекачивает жидкости
Но если закачивать в автоцистерну предполагается жидкие канализационные массы, то зачем нужен вакуумный насос, работающий с воздушной средой? Агрегат не контактирует с перекачиваемой жидкостью. Его заборный шланг подключается к верхней части цистерны.
При заполнении автоцистерны агрегат включают на откачку воздуха. Точка забора расположена в верхней части бака. К нижней части подключается армированный шланг, второй конец которого опускается в канализационный накопитель или колодец. При возникновении в баке вакуума жидкость всасывается через входной патрубок и занимает его место.
Скорость наполнения зависит от объема цистерны и производительности насоса. Производительные агрегаты серии КО могут перекачивать до 310 м³/час и более, создавая при этом максимальное разрежение на уровне 0,085 МПа. Что по классификации вакуумных насосов соответствует среднему вакууму.
После заполнения емкости водитель останавливает насос и отключает шланг, предварительно перекрыв кран. При необходимости слить цистерну насосное оборудование переключается в режим нагнетания воздуха. Он подается в верхнюю часть бака и выдавливает канализационные стоки через подключенный сливной шланг.
Виды вакуумных насосов
Рассмотренная выше конструкция агрегата относится к объемным вакуумным насосам. В этих моделях всасывание и нагнетание воздушной массы достигается за счет изменения объема камеры. К этой же категории относятся, например, поршневые и диафрагменные агрегаты. В обоих случаях имеет место изменение объема камеры. В первом — за счет движущегося поступательно поршня.
Во втором — с помощью изгибающейся диафрагмы.
Также существуют кинетические вакуумные насосы. В них воздух приводится в движение за счет передачи его молекулам кинетической энергии. Выбор модели зависит от направления использования, особенностей перекачиваемых сред и ряда других параметров.
По использованию масла для уплотнения зазоров выделяют два типа вакуумных насосов:
- Масляные. Отличаются высокой эффективностью, создают высокое давление воздуха. Масло используется в качестве герметизирующего состава, уменьшает трение движущихся частей. Эти вакуумные насосы могут применяться при экстремально низких температурах.
- Сухие. Несколько уступают масляным в части производительности. Но при этом обладают важным преимуществом. На выходе из агрегата можно получить абсолютно чистый воздух, без примесей масла и других загрязняющих веществ. Что хорошо при использовании в фармацевтике, химической промышленности.
Направления использования вакуумных насосов
- Установка на автоцистерны. Пример такого агрегата серии КО рассмотрен выше. Но по тому же принципу работает заполнение и опорожнение автомобильных цистерн для перевозки чистой воды, нефтепродуктов и других жидких сред.
- Откачивание дыма, пара из емкостей. В частности, использование таких вакуумных насосов получило распространение в химической отрасли. Они позволяют откачивать пар, токсичные и взрывоопасные газовые смеси из емкостей.
- Перекачивание сыпучих пищевых продуктов. Физический контакт с рабочим колесом может нарушить качество и состояние муки, привести к образованию пыли. Вместо этого можно в камере создается разряжение. Воздух при этом нужно удалять, что и делает вакуумный насос. Аналогично можно транспортировать рыбную продукцию, смеси и прочие.
- Создание нужного давления в камере. Например, в этом качестве вакуумные насосы используются в стекольной промышленности. В частности, они позволяют изготавливать многослойные автомобильные стекла типа триплекс.
- Для технологических процессов бумажной промышленности. Вакуумные насосы задействованы сразу в нескольких операциях ЦБК. Их подключают к аппарату для промывки крупнозернистой целлюлозы. Также агрегаты этого типа используются для обеспечения эффективной фильтрации на разных этапах производства, дегазации смеси, осушения.
Выше приведены только несколько основных направлений использования. Отметим, что для некоторых из них разработаны специальные вакуумные насосы, точно отвечающие поставленным задачам.
