Максимальная глубина, с которой насос ПН 40 может поднять воду, зависит от множества факторов, включая тип насоса, его конструкцию и условия эксплуатации. В общем случае, насосы данного типа способны поднимать воду с глубины до 8-10 метров, однако фактическая глубина может варьироваться в зависимости от высоты всасывания, состояния насоса и характеристик самого водоносного слоя.
Важно помнить, что установка насоса на предельную глубину может негативно сказаться на его производительности и долговечности. Поэтому рекомендуется учитывать не только максимальные значения, но и оптимальные условия работы, чтобы обеспечить стабильную и эффективную эксплуатацию устройства.

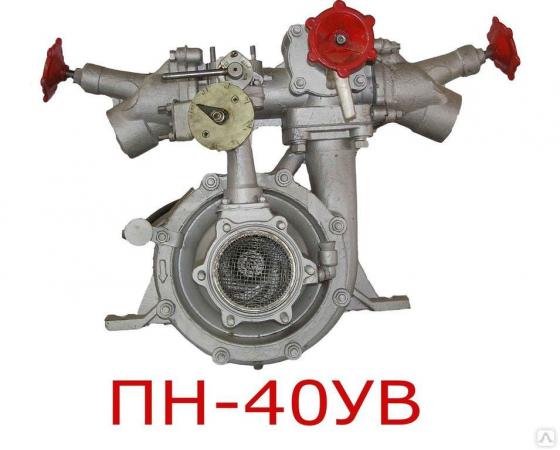

Пожарный насос ПН-40УВ
Насосы серий ПН-40УВ и НЦПН-40/100УВМ Насосы центробежные пожарные (нормального давления) серий ПН-40УВ и НЦПН-40/100УВМ предназначены для подачи воды и водных растворов пенообразователей температурой до 303 К (30 С) с водородным показателем РН от 7 до 10,5 плотностью до 1100 кг∙м-3 и массовой концентрацией твёрдых частиц до 0,5% при их максимальном размере 3 мм. Используются для установки в закрытых отсеках пожарных автомобилей, пожарных катеров передвижных пожарных установок.
Насосы не предназначены для работы на морской воде. Изготавливаются в климатическом исполнении "УХЛ" для категории размещения 2 ГОСТ I5I50. Пожарные насосы серии ПН-40УВ: 1. Базовая модель серии пожарный насос ПН-40УВ: Насос укомплектован закрытыми подшипниками автомобильного типа, отсутствует масляная ванна.
В насосе применены задвижки, в конструкции которых установлен необслуживаемый сальник, резьбовая часть вынесена из зоны водяного потока, что исключает попадание абразивных частиц на резьбовые части. уплотнение вала насоса выполнено эластичными резиновыми манжетами. В конце 80-х гг. пожарный насос ПН-40УВ был аттестован на Государственный знак качества.
И сегодня, по отзывам специалистов пожарных подразделений – это самый простой по конструкции и самый надежный пожарный насос. 2. Пожарный насос ПН-40УВ.01, на ряду с выше перечисленным, имеет в своем составе вакуумную систему с механическим приводом, позволяющей самостоятельно производить забор воды без газоструйного вакуумного насоса пожарного автомобиля.
Насос ПН-40УВ.01 выпускается с конца 90-х начала 20-х гг. и по своей популярности не уступает насосу ПН-40УВ. В настоящее время поставляется на предприятия и заводы России и страны ближнего зарубежья для установки на пожарные автоцистерны. 3. Пожарный насос ПН-40УВ.02 имеет повышенную подачу 60 л/сек. Может комплектоваться вакуумной системой с механическом приводом. 4. Пожарные насосы ПН-40УВ.Э, (ПН-40УВ.Э24) имеют в своём составе вакуумные системы водозаполнения с электрическим приводом, напряжением питания 12В, (24В) и составляют с насосом моноблочную конструкцию. Насосы типа ПН-40УВ
| Наименование | ПН-40УВ | ПН-40УВ.01 | ПН-40УВ.02 |
| Тип насоса | Центробежный, одноступенчатый, консольный | Центробежный, одноступенчатый, консольный | Центробежный, одноступенчатый, консольный |
| Номинальная подача, л/с | 40 | 40 | 60 |
| Номинальная частота вращения вала, об/мин | 2 700 | 2 700 | 2 700 |
| Напор насоса в номинальном режиме, м, не менее | 105 | 105 | 105 |
| Максимальная подача, л/с | 50 | 50 | 70 |
| Потребляемая мощность в номинальном режиме не более, кВт | 62,2 | 62,2 | 78,8 |
| Максимальный напор, м | 115 | 115 | 115 |
| Коэффициент полезного действия насоса, % не менее | 65 | 65 | 65 |
| Максимальное давление на входе в насос, кгс/см2 | 6 | 6 | 6 |
| Максимальное давление на выходе из насоса, кгс/см2 | 15 | 15 | 15 |
| Тип дозирующего устройства | Встроенное в насос, пеносмеситель с восемью положениями дозатора | Встроенное в насос, пеносмеситель с восемью положениями дозатора | Встроенное в насос, пеносмеситель с восемью положениями дозатора |
Отзывы
Похожие товары и услуги компании «ООО " ЭлМедиа Групп"». Посмотреть все
Источник3: makipa.ru
Назначение устройство и принцип работы пожарного насоса пн 40: основные понятия и определения
Сегодня невозможно представить тушение пожара без использования специальных устройств. Один из таких агрегатов — пожарный насос ПН 40. Мы расскажем об устройстве насоса ПН 40, характеристиках, положительных и отрицательных сторонах. А также, рассмотрим принцип его работы, и какие могут возникнуть неисправности при эксплуатации.
Насос ПН 40 УВ
Пожарный насос ПН — 40 — описание
Насосы ПН 40 — аппараты, подающие жидкость (в виде воды или пенного раствора) к очагу возгорания. Они устанавливаются в пожарной машине или катере, для этого там оборудован специальный закрытый отсек. Способны подавать воду из колодцев, водоёмов и водопроводов. Для работы с морской водой не предназначены.
Маркировка отражает устройство пожарного насоса ПН 40 и технические характеристики. Первые буквы — серия, цифры — норма воды в л/сек, которую подаёт агрегат, конечные буквы показывают специфику конструкции.
Насосы ПН 40 — устройство
Аппараты марки ПН 40 бывают комбинированными, с высоким или низким давлением. Они выпускаются следующих модификаций: ПН 40 УВ и ПН 40 УВ.01.
Описание устройства насоса ПН 40 УВ — алюминиевый корпус, рабочие колёса из стали, установленные на валу, и зафиксированные гайками вдоль оси. Стальной вал закреплён подшипниками, и вращается по часовые стрелке.
Устройство насоса ПН 40
Рабочие колеса пн 40ув имеют диаметр 289 мм, они оснащены 7-ю лопатками и 7-ю препускными отверстиями. В пространстве между колёсами и корпусом, установлены чугунные серые уплотнительные кольца. Данные кольца предназначены для разделения частей: напорной и всасывающей. От величины зазора между колёсами и корпусом зависит эффективность работы агрегата.
Чем он шире, тем больше воды движется внутри аппарата, что приводит к уменьшению подачи жидкости, и понижению КПД. Поэтому при сборке насоса ПН 40 устанавливают кольца имеющие малые зазоры.
Насос ПН 40 — ТТХ
- агрегат — центробежный одноступенчатый, консольный;
- рабочий напор — 40 литров в секунду;
- количество вращений вала в минуту — 2700 оборотов;
Вал насоса ПН
- номинальный напор — не меньше 105 метров;
- подача воды в секунду, максимум — 60 литров;
- уровень мощности по нормам — не больше 82 л/с;
- максимальный напор — до 115 метров;
- КПД — 65%;
- уровень максимального давления на входе и выходе — 6 кгс/см2 и 15, соответственно;
- время заполнения — 20 — 35 сек;
- дозатор — пеносмеситель вмонтированный, с 8-ю положениями;
- габариты — 700×940х700;
- вес — 65 кг;
- срок эксплуатации — 12 лет.
Пожарный насос ПН 40 УВ. 01
Положительные и отрицательные стороны
- подаёт ровный, не пульсирующий напор воды;
- не нуждается в подключении дополнительного привода от постороннего движка;
- не выключается, если происходит залом рукава.
Принцип работы и особенности проверки
Пожарные насосы ПН 40 У относятся к центробежным устройствам, они работают от вращения вала, что позволяет менять давление при неизменной скорости. Тем самым, создаваемый насосом ПН 40 максимальный номинальный напор получается равномерный, и достигает 115 метров. Прежде чем запустить пожарный насос ПН 40у в эксплуатацию, необходимо провести его проверку. Для этого автомобиль размещают около водоисточника и под передние колёса устанавливают противооткатное приспособление. В видео представлен пожарный насос ПН 40 — его устройство https://youtu.be/s-hACbqs4to
- включается коробка передач;
- проверяются вентиля и задвижки — они должны быть закрыты;
- открывается вакуумный кран и газоструйный аппарат;
- производится подача газа с помощью рычага управления, пока не пойдёт вода из вакуумного аппарата;
- включается насос и подаётся вода — напорные задвижки должны быть закрыты;
- определяется величина напора по манометру, при этом частота вращения вала должна быть номинальной.
Неисправности насоса ПН 40
- Не качает — это может произойти из-за наличия воздуха в устройстве. Потребуется произвести повторную накачку воды с использованием вакуумной системы.
- Уменьшается или прекращается подача воды. Причина — загрязнилась сетка на линии или маленькая глубина забора.
Сетка пожарного насоса
- При работе слышны громкие звуки, и осуществляется вибрация. Это бывает из-за плохой затяжки болтов, износился сборочный узел или сломались шейки вала. Требуется подтянуть болты, и заменить изношенные узлы.
- Не вращается вал. В летний период — из-за загрязнения его песком, зимой — колесо может примёрзнуть.
- Просачивается вода — износ манжет, их следует заменить.
Коротко о главном
Пожарные насосы ПН 40 У надёжны и имеют высокий уровень КПД. Способны производить быструю подачу воды к месту возгорания в нужном количестве. Устройство пожарных насосов ПН 40 простое, поэтому они несложны в использовании, и работают без подключения к стороннему двигателю. В связи с этим такие агрегаты широко применяют при пожаротушении.
Как считаете — какой напор воды насоса ПН 40 УВ в номинальном режиме может обеспечить полную потребность в жидкости при пожаре?
Источник4: makipa.ru
Источник5: cable.ru
Пожарный насос ПН-40 УВ
Насосы центробежные пожарные (нормального давления) серий ПН-40УВ и НЦПН-40/100УВМ предназначены для подачи воды и водных растворов пенообразователей температурой до 303 К (30 С) с водородным показателем РН от 7 до 10,5 плотностью до 1100 кг∙м-3 и массовой концентрацией твёрдых частиц до 0,5% при их максимальном размере 3 мм. Комплектуются вакуумной системой водозаполнения с электрическим приводом с напряжением питания 24В, позволяющей использовать насосы в пожарных автомобилях на базе шасси Камаз, МаЗ, Урал Применение вакуумной системы водозаполнения с электрическим приводом в составе пожарного насоса позволяет эксплуатировать одновременно обе аккумуляторные батареи, входящие в состав бортовой сети автомобилей Камаз, МаЗ, Урал, в том числе при проверке насоса на «сухой вакуум». Используются для установки в закрытых отсеках пожарных автомобилей, пожарных катеров передвижных пожарных установок. Насосы не предназначены для работы на морской воде. Изготавливаются в климатическом исполнении "УХЛ" для категории размещения 2 ГОСТ I5I50.
Пожарный насос ПН-40 УВ цена за шт:
