Какие виды отопления существуют

Автономные системы отопления Автономная система отопления — надежный способ контролировать свои расходы, кроме того, она позволяет установить в каждом...

Автономные системы отопления

Автономная система отопления — надежный способ контролировать свои расходы, кроме того, она позволяет установить в каждом помещении независимый температурный режим. Все хозяева загородных домов и коттеджей сталкиваются с проблемой выбора экономичной и надежной системы отопления на самых ранних этапах строительства.

  • Сравниваем системы отопления
  • Воздушная система отопления
  • Система парового отопления
  • Водяная система отопления
  • Газовая система отопления
  • Электрический обогрев
  • Газовые котлы
  • Дизельные котлы
  • Электрические котлы
  • Котлы на твердом топливе

Сравниваем системы отопления

В первую очередь, автономные системы отопления различаются теплоносителем — то есть веществом, которое нагревается и передает тепловую энергию воздуху в доме. Каждый вариант имеет свои особенности, поэтому выбирать способ отопления нужно в зависимости от потребностей и возможностей обитателей коттеджа.

как работает двухтрубная система отопления | смотрим через тепловизор на радиатор

Воздушная система отопления

Воздушные системы отопления хороши тем, что не грозят локальной аварией и ЧП. Горячий воздух не может прорвать трубу и затопить помещение, как бывает с водяными системами, кроме того, отопление воздухом экономично и удобно. Можно установить единый температурный режим для всего дома, а можно вывести отдельные воздуховоды в каждое помещение, тогда вы сами сможете решать: где устроить тропики, а где оставить прохладный уголок. Главное достоинство этого варианта — возможность совместить сразу две инженерные коммуникации: отопление и вентиляцию. Это сэкономит и деньги заказчика, и время монтажа, и пространство в доме.

Воздушная система отопления

Воздушная система отопления

В центре системы находится теплогенератор, состоящий из горелки и теплообменника. Следуя законам физики, происходит теплообмен, воздух нагревается до 45-70 градусов и распределяется по помещениям через систему воздуховодов. Режим рециркуляции подразумевает использование одного и того же «материала», при других опциях возможна частичная или стопроцентная подача наружного воздуха.

Система парового отопления

Система парового отопления еще экономичнее воздушной — на прокладывание труб требуется меньше металла, сами приборы достаточно компактны, при этом температуру в помещении можно менять довольно оперативно. Оборудование обходится владельцу недорого, комплектующие и запчасти также весьма бюджетны, а потери тепла минимальны. Система парового отопления работает с наилучшим КПД на больших площадях, поэтому в крошечном коттедже она встречается редко. Неприятной особенностью паропроводов считается шум и высокая температура отопительных приборов — их поверхность раскаляется до 100 градусов по Цельсию и выше.

Система парового отопления

Как выбрать отопление для дома? / Разновидности систем отопления: виды и отличия

Система парового отопления

Принцип работы системы следующий: в паровом котле кипит вода, испаряется, в газообразном состоянии (в виде пара), под воздействием давления проникает в нагреватели, остывает, выпадает конденсатом и возвращается обратно в котел. Обычно в быту используются агрегаты с давлением 100-170 кг/м², как более низкие, так и более высокие значения встречаются редко. Закрытая система подразумевает, что конденсат возвращается в котел по широким трубам сам, в открытой (разомкнутой) — он скапливается в специальных емкостях, и только затем насосом перекачивается в бак.

Водяная система отопления

Водяная система отопления имеет массу достоинств, поэтому она очень распространена в загородном домостроительстве, но есть у нее и особенности, которые необходимо учитывать. Например, при замерзании вода расширяется, что может привести к прорыву труб — но эта проблема решается заменой жидкости на антифриз. Во всем остальном такая система крайне практична, удобна и доступна.

Водяная система отопления

Водяная система отопления

Теплоноситель (вода или, иногда, другая жидкость) нагревается в котле и, за счет уменьшившейся плотности и увеличившегося объема, движется вертикально вверх по стояку, где и попадает в расширительный бак. Оттуда чуть остывшая вода стекает по нисходящим трубам к отопительным приборам — батареям, которым и передает оставшееся тепло. Окончательно остывая, теплоноситель попадает обратно в котел — такой принцип действия системы называется «естественной циркуляцией». Принудительная циркуляция осуществляется за счет мощного насоса.

Газовая система отопления

Газовые системы достаточно экзотичны в нашем, северном регионе. Их суть в том, что теплоноситель (сжиженый газ) поступает локально к отопительным приборам, сгорает и выделяет тепло. Стоит это недорого, газопровод подведен к большинству домов, в крайнем случае, можно успешно обойтись газовым баллоном.

Газовая система отопления

Газовая система отопления

Электрический обогрев

Электрический обогрев не использует теплоноситель: воздух нагревается напрямую. В предыдущем материале мы рассказывали об электрических полотенцесушителях в интерьере.

Электрический обогрев

Классическое электрическое отопление, Gidotopleniya

Котельное оборудование

Выбирать котел следует с большим вниманием. Во-первых, нужно учитывать предполагаемый тип теплоносителя, во-вторых — режим эксплуатации. В частном коттедже для постоянного проживания котел будет работать в режиме «24/7», а на легкой летней даче — в лучшем случае, по выходным.

Газовые котлы

Чаще всего в загородном строительстве используются газовые котлы. Они компактны, относительно дешевы, просты в эксплуатации. За ними не надо следить, современное оборудование полностью автономно и справляется с работой без оператора. Газовый агрегат одинаково хорошо подходит для отопления и роскошной усадьбы, и скромного гостевого домика.

Помните, что для установки этого типа оборудования требуется согласование, поэтому внести его в проект в последний момент, уже после начала строительства, будет проблематично. Такие котлы требуют проработанной системы вентиляции — в частности, к ним необходимо подводить дымоход для отвода отработанных газов — разумеется, каждый вид работ должен сопровождаться лицензией. Ранее мы рассказывали, как сделать разводку отопления в частном доме. В автономную систему, которую мы использовали, входил настенный газовый котел.

Газовый котел

Газовый котел, Atem

Газовые котлы — пожалуй, самые компактные и простые в эксплуатации агрегаты из всех видов отопительного оборудования. Грубо говоря, они состоят из горелки, теплообменника и разнообразной автоматики. В камере сгорает топливо, выделившаяся энергия разогревает теплоноситель в теплообменнике, тот распределяется по трубам и отапливает помещения. Одноконтурный котел отвечает только за обогрев дома, двухконтурный также берет на себя и горячее водоснабжение.

Дизельные котлы

Дизельные котлы отличаются высоким КПД, также представлены на российском рынке в широком ассортименте, они потребляют энергию в меньшем количестве, чем их газовые аналоги, менее пожароопасны. Правда, эксплуатация этих агрегатов достаточно дорога, но снизить расходы можно за счет установки энергосберегающего оборудования.

Дизельный котел

Дизельный котел, Kiturami STS — 21R

Чтобы котел работал бесперебойно и не доставлял владельцам никаких проблем, важно, чтобы использовалась солярка высокого качества, без примесей — такое топливо тоже стоит недешево. Принцип работы дизельных агрегатов ничем не отличается от их газовых «коллег» — топливо поступает в камеру сгорания (горелку), где выделяет тепло, обогревает теплоноситель (чаще всего — воду), продукты горения выводятся наружу через дымоход.

Электрические котлы

Электрические котлы, обходятся своим владельцам очень дорого, кроме того, чтобы использовать этот вид отопления, нужно проложить специальную электросеть, способную выдерживать значительные нагрузки. В отдельных случаях их применение оправдано — когда, например, к дому невозможно провести газопровод и негде хранить топливные брикеты. Принцип работы такого котла предельно прост: электроэнергия преобразуется в тепловую. В зависимости от принципа работы, электрокотлы бывают тэновые, индукционные и электродные. При минимальных затратах получать максимальную отдачу можно с помощью электрического электродного котла.

Электрический котел

Электрический котел, Protherm

Котлы на твердом топливе

Котлы на твердом топливе — наверное, самый экологичный вид отопления — они работают на прессованных брикетах, изготовленных из стружки и других отходов деревообработки. Для этого оборудования требуется отдельное помещение, также за агрегатом нужно следить и несколько раз в день подкладывать топливо.

Выделяют котлы классического горения и длительного горения (пиролизные и «тлеющие»). Пиролиз — процесс выделения древесного газа под действием высоких температур в условиях нехватки кислорода. Такие агрегаты имеют две камеры: в первой происходит собственно пиролиз, во второй полученная смесь газов горит при большом количестве O2.

Одной загрузки брикетов хватает на 12 часов отопления, зола практически не остается, топливо расходуется по-максимуму. В «тлеющие» котлы по периметру встроена водяная рубашка, горение идет сверху вниз. В огромную загрузочную камеру можно поместить топливо на несколько дней вперед, и забыть о нем.

Котел на твердом топливе

Котел на твердом топливе, GreenVolt

Отопление и другие инженерные коммуникации

Все инженерные системы в доме связаны в единую сеть, их проработка — важный этап подготовки проекта. И канализация, и водопровод, и электропроводка должны быть проложены так, чтобы дополнять работу друг друга. Ранее мы рассматривали наиболее популярный и дешевый вид утилизации — устройство канализации при помощи бетонных колец.

В контексте отопления особенно важно уделить внимание качественной вентиляции: любая отопительная система так или иначе выжигает кислород и сушит воздух, нужно позаботиться о восстановлении баланса. От качества вентиляции будет зависеть не только самочувствие обитателей дома, но и работа бытовых электроприборов, внешний вид и состояние меблировки, долговечность самого коттеджа. Например, повышенная температура и влажность создают идеальные условия для появления плесени, например, в двуслойной стене или за отделочной плиткой, один из способов предотвратить эту беду —рационально продуманная вентиляция.

Также отопление напрямую связано с водоснабжением. В частности, двухконтурный котел отвечает и за прогревание помещения, и за температуру воды в бойлере — получается, две системы имеют общий «корень». Кроме того, водяное или паровое отопление непосредственно зависит от водопровода.

Здесь же стоит упомянуть и канализацию, которая также является неотъемлемой частью трубопровода. В отличие от квартиры, три основные инженерные системы загородного дома — отопление, канализация и водоснабжение — требуют постоянного внимания владельцев. Поскольку все три системы находятся в тесной взаимосвязи, при замене любой из них часто приходится менять оборудование и на двух оставшихся.

Особенности загородного водоснабжения

Отправной точкой для принятия решения о типе водоснабжения являются не пожелания владельцев и даже не их финансовые возможности, а доступный источник воды. При удачном расположении участка, это может быть открытый водоем. При современной экологии чистота воды в реках и озерах, конечно, вызывает серьезные сомнения, но фильтры смогут сделать из технической воды питьевую. Несложная насосная станция и бойлер обеспечат небольшой загородный коттедж горячей водой в достаточных для среднестатистической семьи количествах. В предыдущем материале мы рассказывали о том, как правильно установить бойлер своими руками.

Если водоема в непосредственной близости от постройки нет (или он уж слишком грязный и мелкий), есть смысл соорудить шахтный колодец — вода в нем будет гораздо чище и качественнее, но выйдет такое водоснабжение дороже. Кроме того, необходимо знать глубину залегания грунтовых вод, и если она превышает 20 метров — колодец на таком участке построить нельзя, придется бурить артезианскую скважину. Для функционирования этой системы тоже достаточно насоса (в этот раз, погружного) и водонагревательного оборудования.

Наконец, скважина. Ее бурение стоит приличных денег, зато в результате вы получаете чистейшую воду, обладающую непревзойденными вкусовыми качествами и уникальной мягкостью. Возможно, придется собрать пакет разрешительной документации и обратиться за помощью к разнообразным специалистам, начиная от геодезистов и заканчивая инженерами, так что общая стоимость этого типа водоснабжения окажется «кусачей», зато этот вариант подходит для любого вида грунта и гарантирует, в общем итоге, наилучший результат.

Камины

В современном загородном доме камин часто выполняет чисто декоративную функцию (он может быть даже заменен полностью искусственной имитацией), но этот элемент интерьера также может использоваться для отопления помещения. У него довольно низкий КПД и тепло в комнатах держится недолго — но это только при классическом исполнении. Сегодня популярность набирают камины с водяным контуром — по сути, это другая форма котла на твердом топливе с полным набором тех же достоинств и недостатков. Такой камин полностью автономен, ему нужны только топливные брикеты и хорошая вытяжка (снова вспомним про вентиляцию), но, к сожалению, процесс подачи топлива никак нельзя автоматизировать, придется подкидывать пеллеты вручную. Это не единственный вариант решения камина, но один из наиболее удобных Также бывает топка с распределителем воздуха, моноблок с воздушным контуром и еще целый ряд разнообразных моделей.

Современный и стильный камин

Современный и стильный камин с водяным контуром, Lechma

Источник: www.diy.ru

Типы систем отопления

Отопительные системы можно подразделять по множеству признаков, в том числе отыскать такие редкие типы как водо-геотермальные или лучевые-каскадные. Но практическое значение у подобных отопительных систем не значительное, хозяев частных домов в подавляющем большинстве случае интересует другое.

Предстоит сжигать

Создание системы отопления, работающей от энергии солнца, ветра, а также за счет естественного тепла земли на сегодняшний день трудно осуществимо. Значительного распространения это оборудование у нас не получило, так как его окупаемость не достигается.

Установка ветрогенератора (выработка электроэнергии), солнечного коллектора (прямой нагрев теплоносителя), или теплового насоса, выкачивающего тепло из земли, сегодня удел энтузиастов-экспериментаторов. Но для домовладельцев является отличным способом буквально «зарыть деньги в землю», «пустить по ветру»…

Схема солнечного коллектора

Выбрать лучшее

Предстоит выбрать тип системы отопления экономически выгодной. В наших условиях нужно определится с тем, что доступно для сжигания, и окажется в лидеры по соотношению цена-удобство.

Именно удобство играет очень большую роль, ведь отопление не должно превратиться во вторую работу, желательно чтобы процесс шел на автомате. Например, из-за самого лучшего удобства иногда выбирают электрический котел как главный теплогенератор, несмотря на то, что это в 5 раз дороже чем топить дровами.
Схема включения электрокотла в отопительную сеть дома. Удобство достигается с буферной емкостью, — электрокотел может на всю мощь работать на ночном тарифе…

Схема отопления с электрокотлом

Что популярней

По популярности типы систем отопления, (классификация по виду топлива) расположились в таком порядке:

  • Газовое, магистральный газ.
  • Твердотопливное, дрова.
  • Электрическое, — резерв, вспомогательное ночное, основное дневное.
  • Твердотопливное, уголь.
  • Твердотопливное автоматизированное, пеллеты.
  • Газовое, газгольдер.
  • Солярочное.

Обычно владельцы обогреваемой площади знают предпочтения, которые сложились в данной местности относительно вида топлива. Подробней можно ознакомится и на других страницах ресурса.

В основном используется простая вода

Несмотря на то, что можно греть лучевой инфракрасной энергией, горячей воздушной струей, или конвекционными потоками от одного раскаленного центра, подавляющее преимущество у типа системы отопления в которой используется вода или другой жидкий теплоноситель.

Энергия, генерируемая котлом, распределяется по дому посредством разогретой воды, двигающейся в трубах. Радиаторы, внутрипольные конвектора, или отопительный прибор под названием «водяной теплый пол», разогреваются водой и затем нагревают воздух в помещении.
Этот тип системы отопления, — наиболее эффективный способ отопить всю площадь среднего и большого частного дома.

Радиаторы находятся под окнами

Но для совсем маленьких домов, для дач, не редко применяют всего одну печь, камин или электронагреватели. Подробнее о простом отоплении маленького дома
Но для воды нужны трубы.

Трубы — основа системы

  • Сейчас для отопительных системы в частных домах и квартирах применяются в основном трубы созданные с использованием полимерных материалов. Наибольшее распространения получили изделия под названиями
  • Подбор диаметров труб делается по несложным методикам, информацию по вопросу можно найти и на данном ресурсе. В основном применяются с внутренними диаметрами 16, 20 или 25 мм.
  • У специалистов в приоритете чаще металлопластиковые трубы (полимер-алюминий-полимер), как обеспечивающие высокое сопротивление проникновению кислороду в теплоноситель, небольшие линейные расширения (можно замоноличивать), надежный контролируемый стык с фитингами. В любительских конструкциях чаще преобладают полипропиленовые, как самые простые в монтаже стыков и самые дешевые.

Типы системы отопления по разводке труб

Все водяные системы отопления, по распределению теплоносителя, подразделяются на несколько типов. На совсем маленьких отопительных площадях могут с успехом использоваться и однотрубные системы отопления.

Но в обычных условиях жилого дома, экономически выгодными, удобными являются современные двухтрубные разводки. Подбор их под конкретный дом не сложный, даже если расположение котельной не слишком удобное – специалисты всегда найдут способ, как лучше проложить трубы…

Обычная двухтрубная разводка

Скрытая и открытая разводка

Одной из важных особенностей монтажа отопления является способ прокладки труб –скрытый или открытый. Сейчас в основном стараются прятать трубы. Но стоит помнить, что в несущих стенах не запроектированные штробы не допустимы. Нельзя просто так резать балки, стены, перекрытия. Обычно допускается сверлить в лагах отверстия под самые тонкие трубы в теплоизоляционной оболочке.

Обычна прокладка труб под лагами, в том числе и последующая зашивка навесным потолком. Или прокладка в штробах сделанных в стяжке пола, это наиболее предпочтительный вариант, совмещение с водяным теплым полом. При этом применяются в основном цельные куски металлопластиковых труб. Полипропилен бетонировать не допускается, стыки таких труб, прятать в не просматриваемых местах не рекомендуется.
Сейчас теплый пол, как основа температурного комфорта в доме, делается в основном металлопластиковой трубой, уложенной по определенным схемам.

Схема теплого пола в доме

Самотечное или под давлением

Еще одно деление – по типу движения теплоносителя. При любой разводке вода в системе отопления может двигаться под собственным весом, если нагрев будет ниже остывания. Но недостатки и ограничения при таком типе системы отопления столь значительны, что нужно отказаться от нее при любой возможности, т.е. при наличии более менее стабильного электроснабжения, чтобы можно было применить циркуляционный насос или автоматизированный котел.

Замкнутое отопление (работающее под давлением) обеспечивает подключение теплого пола, косвенного бака для нагрева воды (ГВС), не имеет ограничений по размерам и конфигурации. Еще – отопление работающее под давлением

Централизованные и местные

Зачастую не заслужено обходят вниманием квартиры в больших домах, будто там проблем не бывает. Квартиры могут быть с индивидуальным отоплением, тогда они мало отличаются от частных домов. Но на его создание владельцев обычно вынуждает лишь значительное не удовлетворительное качество централизованного отопления.

Что делать, если централизованно подается тепло плохо…. Иногда причины такого положения вещей бывают сугубо технические – не отрегулирована подача по стоякам в подвале, не спущен воздух в верхней точке, возможно у жильцов верхнего этажа… По работе с таким типом системы отопления рекомендуется только одно, все свои действия проводить руками организации, обслуживающей данную сеть – ЖЭК… Самовольное изменение грозит неприятностями….

В квартире должно быть тепло

Эффективные и не очень….

Еще один обобщенный тип системы отопления – под названием «не эффективная». На самом деле множество владельце частного отопления ищут ответ на вопрос, — «почему в доме холодно». Как сделать чтобы было тепло? В большинстве случаев виноват вовсе не обогрев, а большие утечки тепла. Если строение привести в нормы, то и теплогенерация внутри окажется эффективной… От самой же системы требуется в первую очередь два качества:

    – общая мощность по нормативам для данной площади, как для утепленного дома;
    — равномерное распределение энергии по площади и по объему, в т.ч. создание тепловых завес по местам с наибольшего охлаждения (окна двери), создание нагреваемых полов.

Теплые полы должны греть равномерно

Соответствует ли система отопления типу «эффективная»? – если нет, нужно привести ее в порядок…

Источник: teplodom1.ru

Виды систем отопления для дома и схемы разводки

Когда температура за окном опускается ниже нуля, обогреть дом с помощью мобильных масляных радиаторов или тепловентиляторов вряд ли получится, поэтому придется позаботиться о монтаже стационарной системы отопления. Чтобы правильно выбрать, необходимо изучить разновидности систем и схемы разводки, а уже после этого приступать к разработке проекта.

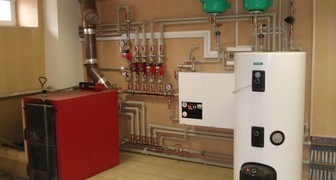

Виды систем отопления для дома и схемы разводки

Что из себя представляет отопительная система

Существует два способа обогрева помещения: локальное отопление или системное.

  1. В первом случае используется только один элемент отопления, ярким примером такого способа является мобильный масляный радиатор (электрический) или печка-буржуйка (на твердом топливе). Используется он в основном для дач и других жилищ временного проживания и для временного межсезонного обогрева одной или нескольких комнат.
  2. Во втором случае система состоит из ряда взаимосвязанных элементов: теплогенератора (котла, печи, камина), теплоносителя (воды, воздуха, масла, антифриза), радиаторов, труб и циркуляционного насоса. Использование отопления позволяет создать комфортную обстановку во всех частях дома, снизить расходы энергоносителя и сократить издержки при обслуживании.

Виды системы отопления

Отопительные системы разделяются на воздушные, водяные и электрические.

Виды отопления: воздушное

Основное отличие состоит в том, что для таких систем не надо беспокоиться о дополнительных подключениях и подсоединений трубопровода: воздух сам является носителем. Виды отопления воздушного типа делятся на две основные категории:

Гравитационная (свободного действия) система

Воздушное отопление свободного действия при помощи камина

В первом случае теплообмен между молекулами воздуха происходит естественным образом: горячий поток расширяется и поднимается вверх, вытесняя более холодный. Наиболее наглядным примером воздушного гравитационного отопления служит обычная печь.

У этой схемы есть существенный недостаток – оно не в состоянии равномерно и быстро прогреть весь объем жилища, так как источником нагрева является только сам теплогенератор. Этот недостаток может нивелировать принудительное воздушное отопление, главное отличие которого в том, что теплообмен осуществляется не естественным образом, а с помощью вентиляторов.

Принудительная

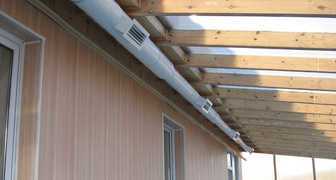

Принудительное воздушное отопление через воздуховод

Источником тепла для принудительного воздушного отопления может быть жидкое топливо (солярка) или газ, подающийся на горелку, а теплый воздух от сгорания топлива распределяется в помещении по системе воздуховодов, давление в которых создает работа вентиляторов. Единственный недостаток такой схемы – это шум, который производится горелкой и вентилятором. Кроме того, монтаж и эксплуатация такой системы весьма затратны.

Виды систем отопления: электрическое

Электрическое отопление помещения при помощи радиатора

Электричество есть даже в самых отдаленных уголках страны, что и послужило широкому распространению такого обогрева. Отопить небольшой дачный дом, используя этот энергоноситель, можно с помощью масляных радиаторов, которые в отличие от тепловых пушек не так сильно сжигают кислород и не высушивают воздух. Такая особенность обеспечивается тем, что температура ТЭНа первых в рабочем состоянии колеблется в пределах 60-100 и нагревается масло, а не воздух, в то время как во вторых – равна 1000 градусов.

Теплый пол для частного дома

Существую также электрические котлы, с помощью которых можно обогреть частный дом или коттедж, выбрав мощность в зависимости от этажности здания, количества жилых помещений и их площади и теплоизоляции здания. Некоторые современные модели оснащены насосом и бойлером.

Говоря об электроотоплении не стоит забывать о теплых полах. Подогрев осуществляется за счет теплового кабеля. Чаще всего они используются совместно с другими типами отопления и являются дополнительным средством комфорта и регулировки температуры в помещении.

Системы водяного отопления

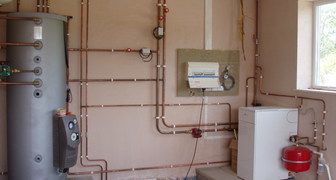

Система водяного отопления частного дома

Является наиболее распространенной и используется как в городских квартирах, так и в загородных домах. Разделяется водяная система по типу циркуляции теплоносителя на самостоятельную и принудительную.

Схема водяного отопления с естественной циркуляцией

  • В первом случае, нагретая водаподнимается вверх, проталкивая остывшую в зону нагрева (к котлу).
  • При реализации второго варианта отопительной системы давление в трубах создается за счет работы насоса.

Схема водяного отопления с принудительной циркуляцией

Для реализации естественной циркуляции необходимо использовать трубопровод большего диаметра и соблюдать необходимый угол наклона, поэтому большей популярностью стала пользоваться принудительная. Кроме того, эта система отопления позволяет более равномерно и быстро прогревать помещение, так как скорость течения теплоносителя выше под давлением создаваемым насосом.

Элементы водяной отопительной системы

Проект водяного отопления в частном доме

Водяные системы отопления состоят из нескольких элементов:

  • трубы;
  • радиаторы;
  • циркулярный насос;
  • котел или другой теплогенератор;
  • запорная арматура и фланцевые соединения;
  • расширительный бачок.

Котел – устройство, которое нагревает теплоноситель, он может работать от разного типа топлива: газа, электричества, твердого или жидкого топлива. В некоторых случаях котел и циркуляционный насос составляют единое целое – как правило, это компактные агрегаты настенной установки, работающие от газа или электричества. Также существуют комбинированные модели котлов, способные работать на любом энергоносителе.

Трубы могут быть выполнены из углеродистой и нержавеющей стали; меди и пластика. Стальные -постепенно уходят в прошлое, так как для их монтажа необходимо использовать сварочное оборудование, и они подвержены коррозии. Медь слишком дорого стоит, поэтому трубы из этого цветного металла используются крайне редко. Для монтажа системы отопления сегодня используются пластиковые трубы – они не подвержены коррозии, а при правильной сборке они прослужат не менее 50 лет.

Радиаторы позволяют носителю отдать тепло металлу, от которого нагревается воздух в помещении. Батареи выполняются из разных материалов – алюминия, чугуна, стали и биметалла. Разница между ними заключается в том, какое давление в системе они могут выдерживать, коэффициенте теплоотдачи, сроке службы и легкости монтажа.

Система отопления представляет собой герметичный замкнутый контур. Поэтому, чтобы избежать внутренних гидроударов, иметь возможность удалять воздух или производить замену теплоносителя, используется расширительный бачок, который может быть установлен в любой части схемы с принудительной циркуляцией.

Схемы систем отопления частного дома

Прежде чем начать работы по монтажу, добавить новые элементы в систему или заменить старые, составляются схемы отопления. Так принято называть графически изображенную последовательность подключения радиаторов и других элементов системы к трубам подачи и обратки.

«Подачей» в отопительных системах называется труба, по которой горячий теплоноситель поступает от котла в радиатор. «Обратка» — это линия, по которой остывший в радиаторе носитель тепла перемещается к точке нагрева.

Схема отопления частного дома по способу разводки труб может быть как однотрубная, так и двухтрубная.

Однотрубная

Схема однотрубной системы отопления

В данном случае постепенно остывающий теплоноситель перемещается по замкнутому кольцу из одного радиатора в другой. Подобная схема отопления может отличаться по типу подключения элементов:

  • вертикальная – используется в многоквартирных жилищах;
  • горизонтальная – в невысоких частных домах.

Однотрубная система легко монтируется, но отличается неравномерностью прогревания помещений (радиаторы, расположенные ближе к котлу, будут значительно горячее тех, которые находятся дальше от него). Поэтому используется в одно или двухкомнатных малоэтажных домах и дачах.

Двухтрубная

Схема двухтрубной горизонтальной системы отопления

Эта схема отопления частного дома устроена по совершенно иному принципу: теплоноситель движется к радиатору и от него, по двум контурам — «подаче» и «обратке». Такая схема дает возможность обеспечить более равномерное распределение теплоносителя между батареями и снизить расходы энергоносителя.

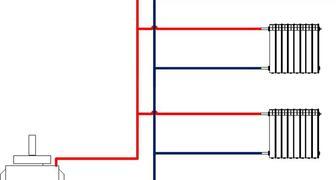

Схема двухтрубной вертикальной системы отопления

Двухтрубная система также может быть вертикальной и горизонтальной. Для загородных домов наиболее оптимальной будет горизонтальная двухтрубная схема. Для того чтобы в вашем жилище всегда было тепло и уютно, нужно не только выбрать оптимальные для вашего дома типы систем отопления, но и правильно смонтировать их.

Лучевая или коллекторная

Коллекторная схема водяного отопления

Идеально подходит для больших домов. Конечно это не самый экономичный вариант с точки зрения первоначальной стоимости системы, так как самих труб и трудозатрат на их монтаж понадобится намного больше, чем в двухтрубной. Но коллекторная схема отопления имеет огромное преимущество, она позволяет равномерно нагревать каждый радиатор, и избавиться от соединений на трубах.

Ленинградка

Схема водяного отопления Ленинградка

Известная схема, ставшая улучшенным решением однотрубной системы. Позволяет регулировать расход теплоносителя на каждый из радиаторов, что в свою очередь является полноценным контролем над температурой в каждом помещении, а значит и средством экономии.

Итог

Правильно составленная схема системы отопления поможет правильно расположить необходимые элементы и выполнить монтажные работы, рассчитать необходимые детали и соединения, поэтому следует отнестись к этому моменту особо внимательно. Владельцам загородных домов остается только выбрать необходимый тип подключения и используемый теплоноситель согласно своих потребностей и реализовать эти возможности.

Источник: vsadu.ru

Паровое отопление. Виды и работа. Применение. Плюсы и минусы

Паровое отопление. Виды и работа. Применение. Плюсы и минусы

С названия такой системы отопления становится понятно, что здесь в качестве теплоносителя выступает пар. Сейчас паровое отопление запрещено использовать в многоквартирных домах, но на производстве оно встречается довольно часто. В частых домах запрета на установку такого вида отопления нет, поэтому многие люди используют пар для обогрева своего жилья.

Виды

Существует несколько видов систем, в которых теплоносителем является водяной пар. Для установки в частном доме, обычно используются системы с низким давлением пара (100-170 кг/м 2 ). Кроме этого, для небольших коттеджей можно использовать вакуумно-паровые системы, в них давление пара до 100 кг/м 2 . Для отопления большого дома придется устанавливать систему с высоким давлением пара, здесь оно может достигать 600 кг/м 2 .

Паровое отопление по способу возвращения конденсата:

  • Открытые системы. Здесь конденсат накапливается в специальном баке, а после охлаждения, он снова подается в котел.

Parovoe otoplenie otkrytye sistemy

  • Закрытые системы. Конденсат в отопительный котел возвращается самотеком, поэтому необходимо использовать трубы большего диаметра.

Zakrytaia sistema parovogo otopleniia

По способу организации схем отопления:

  • Одноконтурная, она используется только для обогрева помещения.
  • Двухконтурная, в этом случае не только обогревается дом, но и нагревается вода для бытовых нужд.
Устройство системы

Если говорить об устройстве, то паровое отопление почти ничем не отличается от водяного, кроме того, что здесь теплоносителем является пар, а не вода.

Ustroistvo parovogo otopleniia

Надо сказать, что эффективность такого отопления будет выше, чем водяного. Это связано с тем, что в процесс остывания воды выделяется намного меньше тепловой энергии, чем при конденсации пара.

Так как теплоносителем является перегретый пар – это выдвигает особенные требования к такой системе:
  • Материал, используемый для ее создания, должен быть прочным, поэтому подойдут только стальные или медные трубы, пластиковые и металлопластиковые трубы в этом случае использовать нельзя.
  • Радиаторы также должны быть прочными, лучше всего чугунные, стальные батареи или оребренные трубы, алюминиевые или биметаллические радиаторы использовать нельзя.

Parovoe otoplenie radiator

Принцип действия

В частных домах устанавливают паровой котел низкого давления. После нагрева пара, он движется по системе трубопроводов в радиаторы. Там происходит конденсация пара, при этом выделяется большое количество тепла, поэтому происходит эффективный обогрев помещения.

После конденсации пара, в зависимости от того какая была выбрана схема отопления, он либо собирается в специальном баке, а потом перекачивается в котел, либо стекает в него самотеком.

В зависимости от типа используемого парового котла, давление в системе может быть меньше атмосферного (вакуумно-паровой котел) или достигать 6 атм. (паровой котел низкого давления). Для контроля подачи пара используются автоматические устройства, при помощи которых проводится регулировка нагрева помещения.

Области применения

Parovoe otoplenie foto

Паровое отопление обычно устанавливается в том случае, когда люди находятся в помещении временно, например, в банях, прачечных и т.д. Также оно эффективно используется на различных предприятиях, складах и в частных домах.

В больницах, учебных заведениях такое отопление использовать нельзя, так как здесь предъявляются высокие санитарно-гигиенические требования, а оседающая на радиаторах органическая пыль, будет разлагаться. Нельзя использовать такой тип обогрева и в многоэтажных домах.

Кроме этого, ограничение использования такого способа обогрева завязано с тем, что сложно регулировать температуру в системе. Сделать это можно только временным прекращением подачи пара, но такие перерывы приводят к колебаниям температуры в отапливаемом помещении, а это негативно влияет на комфортность пребывания в нем.

При использовании систем высокого давления, в них возникает шум и гидравлические удары, что также не улучшает комфортность пребывания в таком здании.

Особенности выбора

Если вы решили установить у себя в доме паровое отопление, то учтите, что пар в ней будет нагреваться до 100 0 С и больше, поэтому использовать пластиковые или металлопластиковые трубы, а также алюминиевые или биметаллические радиаторы нельзя.

При выборе материалов, используемых для монтажа такой системы, надо приобретать их только в специализированных магазинах, только там вы сможете купить надежный и качественный товар. Монтаж парового отопления должны выполнять только профессионалы, так как здесь очень важна прочность и надежность всех стыков и соединений.

При выборе парового котла, надо учитывать количество обогреваемых помещений и их объем. Скорость обогрева будет зависть от количества производимого пара. Если в вашем регионе суровые зимы, то надо приобретать более производительный котел.

Данное оборудование может работать на газе, твердом или жидком топливе. Большое влияние на стоимость парового отопления имеет то, какие трубы будут использоваться для его создания. Медные трубы прочные, надежные, не подвергаются коррозии, поэтому имеют большой срок службы, но стоимость у них будет высокой.

Оцинкованные и нержавеющие трубы соединяются при помощи специальных фитингов, имеют высокую надежность и стоимость у них немного ниже, чем у медных. Самым доступным вариантом являются стальные трубы, но здесь потребуются сварочные работы и высококвалифицированный специалист. Хотя стоимость стальных труб и невысокая, но они подвергаются коррозии, поэтому имеют меньший срок службы.

Если в помещении устанавливается паровое отопление, то стены должны быть кирпичными или отделаны керамической плиткой, их огнестойкость до 75 минут. В нем должны быть двери и окно на улицу, хорошая вентиляция, высота не менее 2,2 м, при этом от котла до потолка должно быть не менее 1 м.

Достоинства и недостатки

Одним из главных преимуществ, которое имеет паровое отопление, является то, что такую систему нельзя разморозить. Это очень удобно, например, в дачном доме, где люди постоянно не проживают. Хотя в трубах и остается немного воды, но очень мало и даже если она замерзнет, то не сможет повредить систему.

Кроме этого, паровое отопление обладает достоинствами:
  • Высокая эффективность, в жидкостных системах тепло распространяется за счет конвекции, а здесь еще и волновым спектром излучения.
  • Возможность работать без насоса, а с его применением практически нет теплопотерь.
  • Невысокая стоимость, так как нет большого количества запорной и регулировочной арматуры, можно использовать радиаторы меньшего размера и трубы меньшего диаметра, чем при установке водяного отопления.
Но есть ряд недостатков, из-за которых был введен запрет на использование этого вида отопления в многоквартирных домах и помещениях, где уделяется большое внимание к санитарно-гигиеническим требованиям:
  • Температура радиаторов достигает 100 и более градусов, это опасно для человека, так как при соприкосновении с трубами можно получить ожоги.
  • Использование пара приводит к высокой коррозии, в связи с этим часто возникают порывы системы, а это приводит к травмам и ожогам, поэтому в многоквартирных домах такой вид обогрева использовать запрещено.
  • Во время работы присутствует определенный шум, который возникает из-за работы котла и во время движения пара.

Так как паровой котел может работать на любом виде топлива, это позволяет установить его для обогрева дома, независимо от того, есть в нем газ или электричество или нет. Это оптимальное решение для отопления дачи дома или бани, то есть там, где люди находятся временно. Высокая производительность и простота устройства, делают такое отопление и в наше время популярным способом обогрева дома.

Похожие темы:
  • Водяное отопление. Виды. Работа. Устройство. Выбор. Особенности
  • Воздушное отопление. Виды. Устройство. Работа. Применение. Выбор
  • Газовое отопление. Виды. Устройство. Работа. Как выбрать
  • Комбинированное отопление. Виды. Применение. Выбрать. Установка
  • Булерьян. Виды. Устройство. Работа. Как выбрать. Плюсы и минусы
  • Электрические котлы отопления. Виды. Работа. Как выбрать
  • Радиатор отопления. Виды. Устройство. Работа. Как выбрать
  • Тепловая завеса. Виды и работа. Плюсы и минусы. Применение
  • Газовый обогреватель. Виды и работа. Плюсы и минусы. Особенности

Источник: tehpribory.ru

Рейтинг
( Пока оценок нет )
Загрузка ...
