Производительность насоса измеряется в кубических метрах за час (м³/ч) или литрах за секунду (л/с), что указывает на объем жидкости, который насос способен перекачивать за определённый период времени. Эти единицы измерения позволяют оценить эффективность работы насоса и выбрать его в соответствии с потребностями в системе водоснабжения или другой среде.
Кроме того, производительность может зависеть от давления и высоты подъема, поэтому в технической документации часто указывают кривые производительности, показывающие, как изменяется эффективность насоса при разных условиях работы.
Производительность насоса

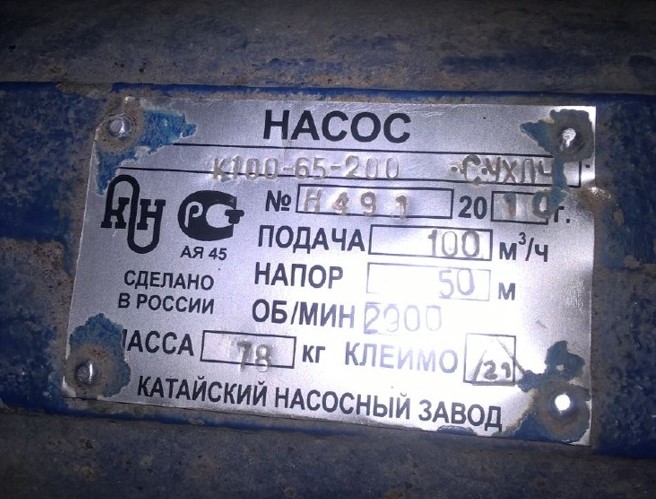

Напор и производительность насоса являются основополагающими техническими характеристиками, на основе которых осуществляется правильный подбор агрегатов под конкретные условия эксплуатации. Эти параметры указываются на шильдике (табличке) насоса, а В техническом паспорте или руководстве по эксплуатации.
![]()
Что такое производительность насоса
Что такое производительность насосаПод производительностью гидравлической машины понимается фактический объем какой-либо жидкости, которую он способен перекачать за определенную единицу времени. Наиболее распространенной единицей измерения этого параметра являются метр кубический в час (м³/ч). Однако для некоторых серий насосов единицей измерения может быть литр в секунду (л/с).
Следует помнить, что теоретический расход агрегата всегда превышает номинальную производительность насоса. Формула расчета идеальной производительности не учитывает протечки и потери в трубопроводе. Хотя в современных насосах номинальный и идеальный расход практически не отличаются друг от друга.
Производительность (объемная подача, расход) зависит от вида и типа гидравлической машины, вязкости перекачиваемой жидкости, а также скорости вращения или частоты линейного перемещения рабочих органов насоса. Например, производительность масляного насоса зависит от частоты вращения шестеренок, их ширины, а также радиуса окружности впадин и выступов зубьев.
В центробежных и вихревых насосах существует прямая связь между напором и производительностью агрегата. С увеличением одного параметра второй неизменно падает. Расчет фактической производительности насоса при определенном значении напора можно выполнить по графику напорных характеристик насоса.
Такие диаграммы позволяют подобрать нужный агрегат для конкретных условий применения. На производительность центробежного насоса влияет количество рабочих колес, а также их диаметр. В многоступенчатых агрегатах объемная подача намного выше, чем у насосов одноступенчатого исполнения с сопоставимым напором.
Способы регулировки производительности
В процессе эксплуатации насосных агрегатов иногда приходится искусственно изменять их технические параметры. Такая ситуация может возникнуть на насосных станциях муниципального, городского или промышленного водоснабжения, а также на водораспределительных пунктах, предназначенных для проведения мелиорации сельскохозяйственных земель. Кроме того, эти мероприятия выполняются на теплоэлектростанциях и котельных установках для ограничения объемной подачи циркуляционных и питательных агрегатов. Регулировка производительности насоса может быть выполнена одним из ниже перечисленных способов:
Дросселирование
Этот метод состоит в установке на напорном трубопроводе задвижки, работающей в ручном или автоматическом режиме. Для снижения расхода агрегата достаточно немного прикрыть задвижку и тем самым увеличить гидравлическое сопротивление сети. Таким образом, подача снизится, но напор, создаваемый насосом, увеличится. Данный способ приводит к увеличению энергопотребления и снижению общего КПД системы.
Перепуск (байпасирование)
Для такого метода регулировки производительности необходимо установить между напорным и всасывающим трубопроводом перемычку с клапаном, обеспечивающим постоянную величину перепада давлений между ними. Таким образом, когда падение подачи приводит к увеличению напора, происходит автоматическое открытие клапана и часть воды из напорного трубопровода возвращается в зону всасывания. Поэтому эксплуатация насоса всегда осуществляется в зоне оптимального коэффициента полезного действия с постоянными расходно-напорными характеристиками. Такой способ наиболее подходит для систем отопления, работающих в автоматическом режиме. Кроме того, возможно и ручная регулировка, если вместо клапана установить задвижку.
Обточка рабочего колеса
В центробежных насосах на величину объемной подачи влияет диаметр рабочего колеса. С его уменьшением падает не только производительность, но и напор. Количество допустимых обточек и их величина регламентируется соответствующими нормативными документами на каждую группу насосов.
Изменение частоты вращения рабочего колеса
Наиболее прогрессивным и оптимальным методом корректировки производительности насоса является изменение числа оборотов вала приводного электродвигателя. Этот способ не только энергоэффективен, но и позволяет эксплуатировать насос с максимальным КПД. Кроме того, использование программируемых частотно-регулируемых приводов дает возможность автоматически поддерживать один из параметров (напор или производительность) в заданных пределах или изменять их в зависимости от потребностей всей системы в течение определенного промежутка времени.
Подписка на рассылку
Подписавшись, Вы будете оперативно получать новости Электротехнической отрасли, кабельных заводов, наличие на складе, спецпредложения.
Источник3: tdtechmash.ru
Напор и производительность центробежного насоса
При самостоятельном выборе насосного оборудования необходимо уделять особое внимание его техническим характеристикам. Система сможет работать эффективно только при условии рациональной комплектации.
Основной проблемой, с которой можно столкнуться в случае неправильного выбора насоса, являются излишние затраты на электроэнергию. Если оборудование окажется слишком мощным, а необходимости в сильном напоре воды нет, то вы будете ежедневно переплачивать.
Главными показателями, на которые следует обратить внимание, является производительность насоса, создаваемый напор, а также максимальные значения высоты. При этом последняя характеристика предопределяет то, как высоко оборудование сможет поднять жидкость. Специалисты рекомендуют отдавать предпочтение моделям с оптимальными характеристиками. Не следует приобретать насос, выбирая просто самую мощную и производительную технику.
Существует огромное количество моделей насосного оборудования, которые серьезно отличаются по своим характеристикам. Лучше подбирать ту технику, которая по показателям своей производительности полностью покрывает потребности заказчика и имеет небольшой запас по мощности.
К примеру, если расчет производится для жилого дома, то основываются на количестве источников, подключенных к водопроводу. Следует учесть все унитазы, раковины, посудомойки, стиральные машины и прочее. Для удачного расчета можно пользоваться специальными таблицами. Техника должна лишь немного перекрывать показатели, которые соответствуют одновременному включению всех устройств, потребляющих воду в доме. Это гарантирует отсутствие переплат, а также позволит пользоваться абсолютно всем оборудованием одновременно.
Если в достаточно крупном доме проживает всего несколько человек, то можно выбирать насосную технику, которая по своей производительности уступает показателям выполненных расчетов. Чаще всего в данном случае берут оборудование с мощностью в 60-80% относительно максимально возможного потребления. Это позволит серьезно сэкономить как при покупке насоса, так и в процессе его эксплуатации.
Важно: ознакомиться с уровнем производительности насоса можно в прилагаемом паспорте. Она измеряется в м3/ч. Для самостоятельного расчета требуемой мощности рационально переводить ее в л/с. Чтобы сделать это, достаточно умножить величину, указанную в паспорте, на 3,6.
Основные моменты при осуществлении расчетов
При желании можно определить, на какую высоту оборудование сможет поднять жидкость. Для этого достаточно знать силу напора насоса. Также придется учитывать, вертикально или горизонтально будет двигаться вода. Движение жидкости на 1 м. вверх соответствует перемещению на 10 м. в сторону. Именно с этим связана необходимость детального изучения схемы водопровода, начиная от насоса.
Силу напора насоса в технической документации в подавляющем большинстве случаев указывают с учетом движения именно вверх. В результате необходимо самостоятельно пересчитать данный показатель, исходя из конфигурации конкретной водопроводной системы. В случаях, когда приходится подавать воду сначала вверх, а затем по горизонтали, возможно уменьшение силы напора насоса.
Что такое производительность насосов?
Производительность насоса – это объем жидкости, который оборудование способно переместить из одного места в другое. В старых моделях оборудования следовало делать дополнительные поправки на утечку воды в системе. Современная техника фактически не допускает такого расхода, что обеспечивает соответствие теоретических показателей и практической производительности устройств.
При желании можно вообще не учитывать информацию, указанную в паспорте того или иного оборудования.
Уровень напора центробежного насоса может быть уточнен с использованием следующих устройств:
- Ротометр. Данный прибор устанавливается в трубопровод с целью уточнения реального уровня производительности. Здесь присутствуют специализированные поплавок и шкала. Благодаря этому, удается создать качественный калибровочный график. Его наполнение целиком и полностью зависит от параметров жидкостей и особенностей используемого измерительного оборудования.
- Дифманометр. Аппарат выполняется в форме трубки, которую наполняют жидкостью. При помощи фиксирующего шланга дифманометр устанавливают в структуру трубопровода. При этом уровень мощности будет оказывать влияние на напор жидкости с обеих сторон. Путем построения графика переменных значений удастся получить максимально точные результаты относительно напора центробежного насоса.
- Современное специальное оборудование. Оно способно подавать всю необходимую информацию о функционировании прямо на компьютер в автоматическом режиме. Данная методика считается наиболее точной.
На что способна повлиять производительность центробежного насоса?
Функционирование любого насосного оборудования зависит от соответствия показателей поступления жидкости в систему, а также мощности создаваемого напора. В ситуации, когда подача максимальна, то напор падает до минимальных значений. При этом в ситуации предельно допустимого напора центробежного насоса не стоит ожидать такой же большой отдачи.
Для эффективного функционирования насосного оборудования необходимо рационально выбирать конкретную модель. Достаточно точные объемы расхода воды известны уже на этапе формирования трубопровода. В зависимости от этого показателя и рекомендуется подбирать насос с подходящей производительностью.
В случаях, когда данный показатель находится на уровне менее 10 м3/ч, лучше прочих себя показывают дозаторы, бочковые насосы и прочее оборудование. При производительности центробежного насоса от 10 до 100 м3 предпочтение следует отдать винтовым или поверхностным моделям. В процессе подбора оборудования следует обязательно учитывать и другие факторы, прежде всего, условия окружающей среды.
На спец. сайтах при желании можно установить множество фильтров, которые позволят сделать поиск необходимой техники более удобным и простым. Если самостоятельно справиться с подбором производительности центробежного насоса сложно, обратитесь к профессионалам. Напор насоса – это один из самых важных показателей.
В нашем каталоге промышленных насосов ЦНС все насосы распределены по разделам в соответствии с их производительностью. Напор для каждого насоса указан в описании характеристик.
