Система водопровода в раковине

Система водопровода в раковине представляет собой комплексный набор элементов, обеспечивающий подачу холодной и горячей воды, а также отвод отработанной жидкости. Основные компоненты включают водопроводные трубы, краны, сифоны и дренажные системы, которые работают в гармонии для обеспечения эффективного функционирования раковины.

Современные системы часто включают в себя дополнительные устройства, такие как фильтры для улучшения качества воды и системы очистки, что повышает комфорт и удобство использования. Правильная установка и регулярное обслуживание этих систем важны для предотвращения утечек и засоров, что в свою очередь способствует долговечности всего оборудования.

Водопровод в современной квартире

Здравствуйте, меня зовут Александр Шваров. Моя команда занимается монтажом и установкой сантехники. Я заметил что в последние годы среди наших заказчиков в процентном соотношений очень много тех кто занят в сфере IT. Разговорившись с одним из заказчиков я узнал про сайт Хабр, на котором общаются специалисты IT.

Я подумал, что специалисты It которые делают ремонт в своей квартире или загородном доме являются моими потенциальными клиентами, поэтому я решил зарегистрироваться на этом портале и написать эту статью. В статье я раскрою тему инженерной сантехники, возможно это пригодится кому-то из участников сообщества хабр, а также будет интересно для меня.

Я не имею большого опыта в написании статей, поэтому подача может быть немного хаотичной. Поэтому я с удовольствием отвечу на вопросы, если они у вас появятся. А вот примеры работ которые я делал именно для специалистов IT. В большинстве своем это квартиры с современный сантехникой, но может быть среди владельцев загородных домов в которых мы делали инженерные сети тоже были специалисты IT. Фотографии

Перед тем как перейти к разговору о сантехнике вкратце расскажу о себе. У меня высшее техническое образование , ещё во время обучения в институте, а форма обучения у меня была очно-заочная, поэтому я официально мог устроиться на работу во время обучения, я искал себе работу в газете, ко мне подошел знакомый и поинтересовался чем я занимаюсь, я ответил ему что ищу работу, он сказал: иди работать сантехником никогда не останешься без куска хлеба, я сказал что ничего в этом не понимаю и ничего не умею он сказал что поможет мне.

С его помощью я оказался в сантехнике, пробовал разные вариации в том числе работал мастером аварийной службы, занимался капитальным ремонтом, но потом опять вернулся к работе руками. Потихоньку пришел к тому, что мне нравится делать хорошо, не смотря на то, что в обслуживающих организациях нет простора для обширной деятельности, всё что я делал, я старался делать хорошо.

Я менял места работы, поскольку везде мне было некомфортно я всегда стремился к тому чтобы достичь чего-то большего но не понимал что именно мне нужно. В какой-то момент совпал мой накопленный опыт и предоставилась возможность его реализовать. Именно так я сделал монтаж сразу в двух квартирах. Это было стартом моей монтажной карьеры.

Плавно я перешёл от работы в обслуживающих организациях на монтажи, а потом и на работу на себя. Поработав сам на себя я достиг определённого уровня монтажа и некоторого авторитета в монтажном мире Санкт-Петербурга. Начался какой-то определённый поток заказов, я понял что работать руками бесперспективно, не хватает времени даже на то чтобы посмотреть новые объекты. Я делал очередной монтаж и в этот момент подвернулась возможность взять ещё один крупный объект, я рискнул и это был мой первый опыт и первый объект который я не делал своими руками. Объект был сделан довольно успешно дизайнер остался доволен и мы с ним сотрудничаем по сей день. Фотографии

Теперь я развиваюсь как руководитель, каждый день пытаюсь расширить возможности нашей команды, оптимизировать все процессы и выйти на новый уровень. Это краткий рассказ о моем пути в сантехнике. Я вкратце расскажу о своём видении того, как нужно делать монтаж сантехники в современной квартире. Я всегда придерживаюсь принципа необходимо и достаточно.

Это значит что я не стремлюсь использовать только премиальные бренды и материалы, там где можно обойтись более простыми материалами, обхожусь ими. Там где нужны премиальные материалы куда нет доступа например трубы, водорозетки и прочие фитинги я использую только лучшее, например трубы для разводки воды я использую только Rehau Stabil, на мой взгляд это лучшее, что есть на рынке России, а может быть и всего мира.

В узел ввода я выбираю только ту арматуру и фитинги, которая хорошо себя зарекомендовала, не опираюсь на премиальность брэнда а только на качество работы и срок эксплуатации. По комплектации узла ввода я ставлю то, что необходимо для стабильной работы приборов и в тоже время не ставлю лишних деталей, которые занимают место и стоят каких-то денег. Сейчас мы стараемся собирать максимально стандартные узлы ввода, но там где это необходимо я всегда разрабатываю что-то новое по компоновке максимально подходящее к заданным параметрам, габаритам и техническим условиям. Таким образом иногда получается что-то не совсем стандартное. Фотографии

Очень большую роль для меня играет аккуратность монтажа, надёжность системы, компактность там где это необходимо. Когда лично я монтирую водопровод я как бы рисую его, вывожу чёткие прямые линии трубами, делаю всё аккуратно, продумываю все детали. Этого же я требую от своих подчинённых. Если вы дочитали до этого места, то скорее всего у вас есть какой-то интерес к сантехнике. Поэтому я чуть подробнее расскажу о комплектации средней квартиры.

Комплектация

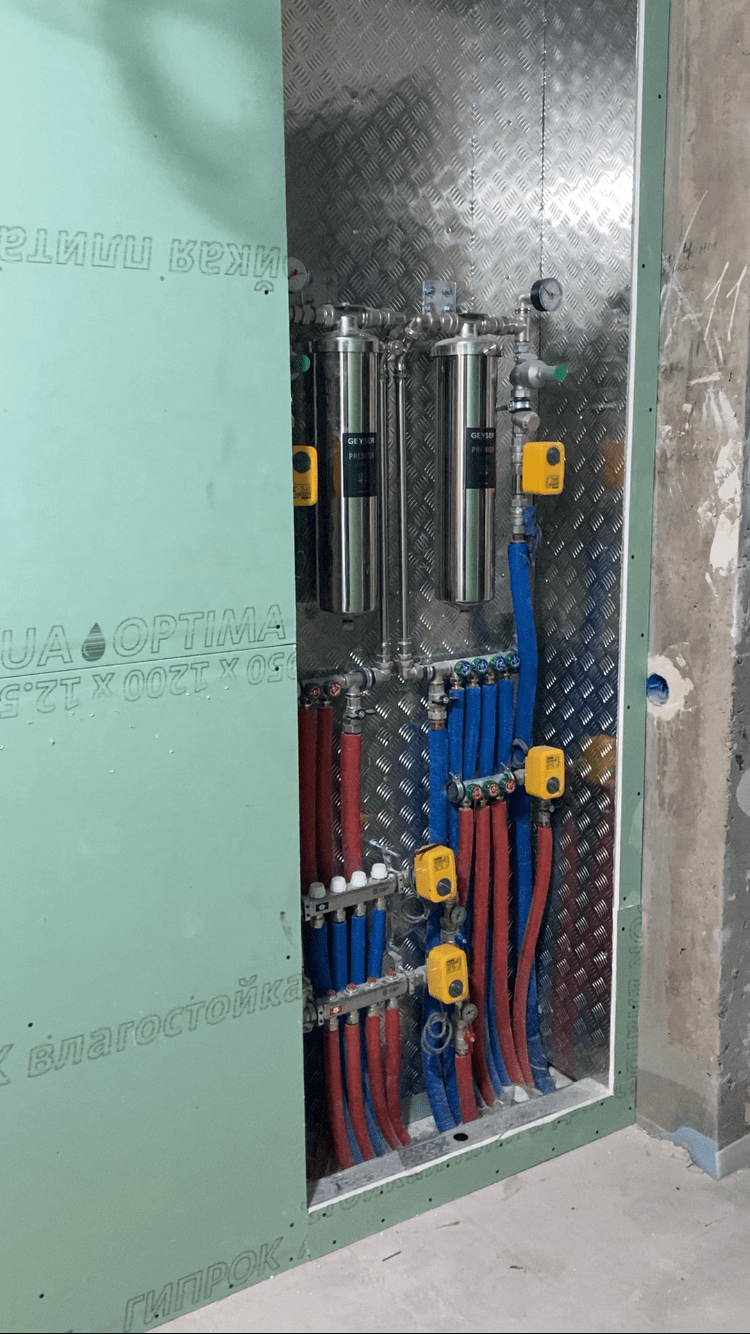

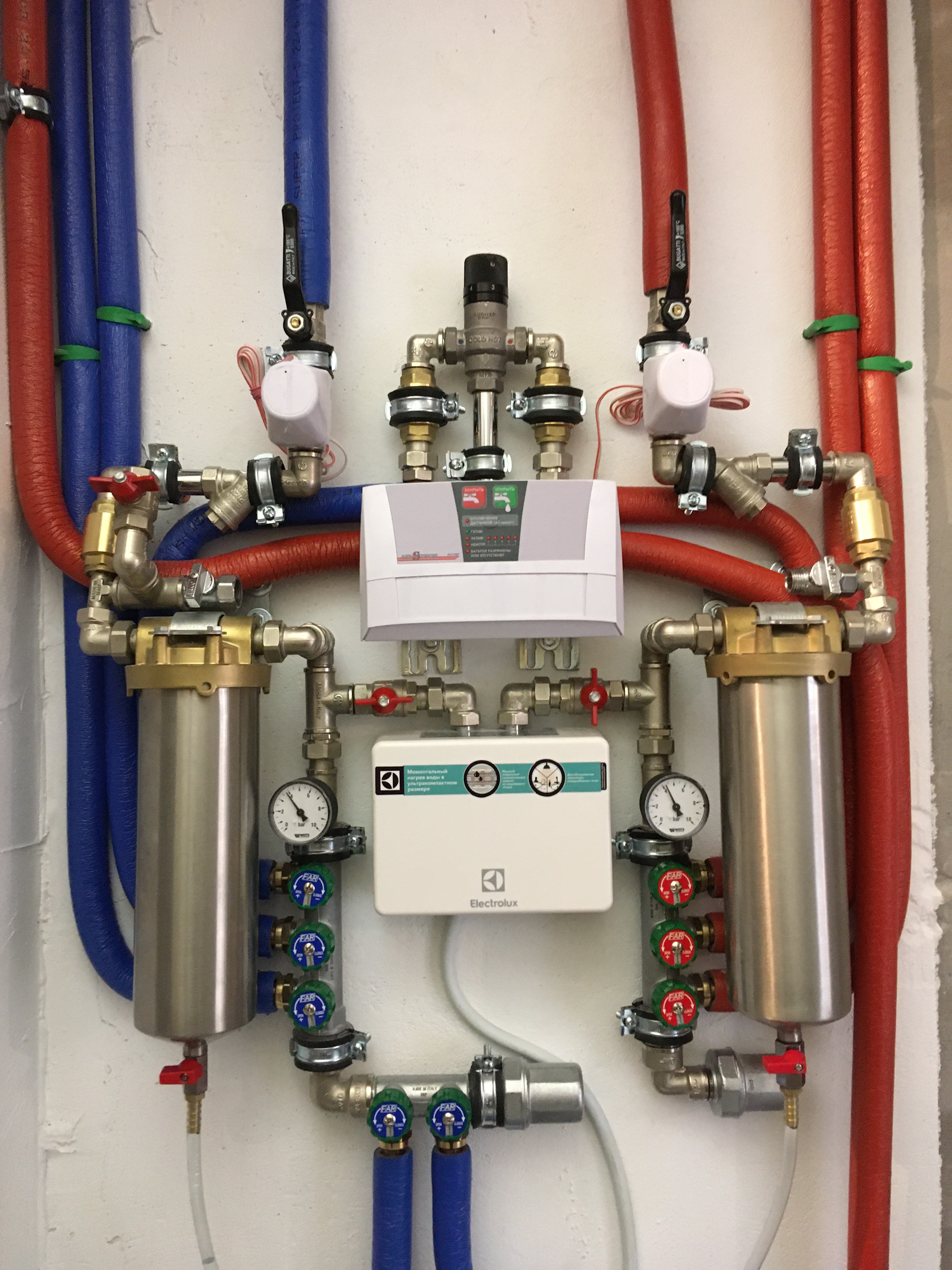

Поскольку сердцем квартиры является узел ввода воды, а это один из самых сложных инженерных узлов в квартире, то именно про него я и расскажу. Первое что есть на входе в квартиру это запорный кран, обычно он располагается на стояке водоснабжения, но я всегда перепаиваю отводы и переношу краны в узел ввода, а не оставляю их у стояков хвс, гвс. Тем самым мы избавляемся от необходимости доступа к стоякам, что довольно удобно при эксплуатации.

После крана я советую устанавливать защиту от протечки. Раньше я считал что это не самый нужный элемент и его можно не ставить.

Да если руководствоваться тем, что прорыв во внутриквартирном водопроводе практически исключён, так как материалы использованы качественные и правильно смонтированы, то защита от протечек не нужна. Но если посмотреть на это с другой стороны всегда может случиться протечка по глупой случайности: не закрытый смеситель, прорыв гибкой подводки на смеситель, течь сифона ванной или умывальника, да в конце концов всегда может попасться бракованный фитинг или другая деталь.

Защита от протечек стоит относительно недорого, ремонт в квартире и тем более у соседей стоит несоизмеримо дороже. Поэтому я пришел к тому что защита от протечек все же нужна, хотя бы для исключения непредвиденных ситуаций.

Дальше после защиты от протечек устанавливается фильтр грубой очистки. Он не позволит крупной грязи, окалине и прочим примесям попасть из общедомовых сетей во внутриквартирный водопровод.

В современных многоквартирных домах крайне редко засоряются и требуют прочистки, но этот элемент обязателен для установки. За фильтром в многоквартирных домах устанавливается редуктор давления.

Для точного определения необходим ли в конкретном случае редуктор давления нужно произвести замер давления, если давление в общедомовых сетях холодной/горячей воды выше 3 кг, то я бы уже советовал ставить редукторы. Если в квартире от застройщика уже стоят редукторы, то их обязательно заменить на новые полнопроходные редукторы, которые хорошо себя зарекомендовали, например мембранный редуктор фар.

Читайте: Способы крепления накладной раковины к стене: пошаговая инструкция

Некоторые производители современной сантехники требуют установку редукторов в системе для обеспечения гарантийных обязательств, например в инструкции для встроенных смесителей Grohe указано что установка редуктора обязательна. После редуктора в квартире устанавливается счётчик воды, счётчики могут быть импульсные, что позволяет подключить их к системе умного дома и дистанционно снимать показания, так же к системе умного дома можно подключить и защиту от протечек и управлять дистанционно через приложение включением воды.

И раз уж я затронул тему автоматизации то на данный момент также есть обвязки для ванн с функцией дистанционного управления набором воды, то есть условно вы приходите домой и к этому времени квартира встречает вас наполненной ванной с температурой воды, как вы любите. Также можно подключить к умному дому и управление системой отопления.

Вернёмся к узлу ввода после счётчика ставится обратный клапан, обратный клапан предотвращает обратное течение воды в стояк водоснабжения. Ситуации могут быть разные: отключения холодной или горячей воды, неправильно подключенный водогрей, гигиенический душ через эти приборы при разнице давления на холодной и горячей воде возможен подмес в общедомовые системы, а Вращение счётчика в обратную сторону.

Отдельно после коллектора устанавливаются обратные клапаны на отводы гигиенического душа и на подачу воды в накопительные водонагреватели. После обратного клапана я устанавливаю на холодной воде кран для пожаротушения кто-то считает что он нужен, кто-то что не нужен, но я все же склоняюсь к версии что он обязательно должен быть в любой квартире.

Тем более, что они всегда есть от застройщика. Далее я устанавливаю магистральные фильтры, они позволяют очистить воду убрав примеси до пяти микрон, В них можно устанавливать специфические картриджи для умягчения воды и так далее.

Я ставлю только магистральные фильтры из нержавейки, пластиковые фильтры являются менее надёжными и при внештатных ситуациях могут лопнуть, тем самым создать аварийную ситуацию а нам это не нужно. Когда устанавливаются магистральные фильтры, для удобной замены картриджей, необходимо предусмотреть слив воды с колбы, чтобы она не разливалась во время замены картриджа.

Для того чтобы слить всю воду необходим кран для подсоса воздуха, он позволяет убрать разряжение воздуха которое мешает сливу воды. Этот кран нужно устанавливать со стороны подачи воды на магистральный фильтр. Если его установить со стороны выхода воды, то он не будет работать.

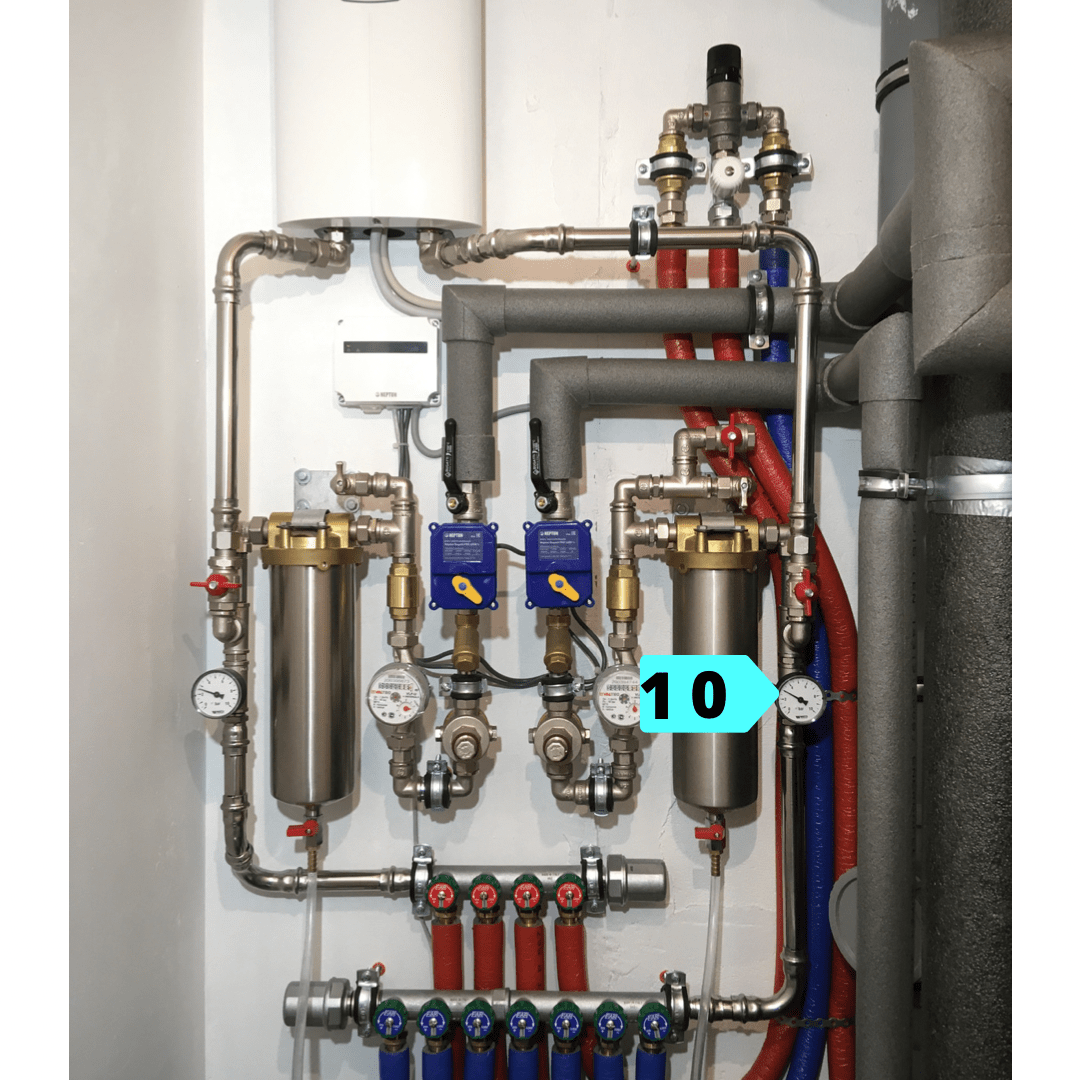

После магистральных фильтров я ставлю манометры. Ставлю их именно туда потому что по разнице давления в статике и динамике можно отследить степень загрязнения картриджа, но по идее манометра должно быть два до магистрального фильтра и после, но один манометр до фильтра я обычно не ставлю для упрощения системы.

Дальше ставятся коллекторы. Распределительные коллекторы позволяют отключать все приборы в одном месте, отключать приборы отдельно друг от друга, балансировать расход воды по приборам, в некоторой степени уменьшают взаимовлияние приборов друг на друга.

В конечной точке коллектора ставятся гасители гидроудара. Они выполняют две функции: непосредственно функцию гашения гидроудара, а также на холодной воде выполняют роль расширительного бака.

Гидроудары компенсируются только те, которые возникают во внутри квартирном водопроводе, общедомовые гидроудары они не смогут компенсировать по своему размеру и производительности, для этого служит редуктор на входе в квартиру, а внутри квартиры гидроудары вполне распространённое явление, возникают они при резком закрытии потребителя. Практически вся современная техника может образовывать гидроудар будь то резкое закрытие керамического смесителя, клапана набора воды в унитаз, закрытие клапана посудомоечной или стиральной машины, все эти закрытия вызывают микро гидроудары, которые негативно сказываются на трубах и прочей арматуре.

Также при разборе холодной воды система наполняется холодной водой, которая по СНиП должна быть температурой ниже 8 °C, а в ночное время когда водой никто не пользуется вода внутри системы нагревается до комнатной температуры, из-за этого она увеличивается в объёме, а так как на входе в квартиру стоят обратные клапаны они не дают воде уйти обратно в стояк, вследствие этого может возникнуть высокое избыточное давление, которое опасно как для трубопровода, так и для встроенных приборов. Гаситель гидроудара дает дополнительный объем куда может расширяться вода, тем самым повышает надёжность всей системы.

Ещё одно преимущество коллекторной системы в том, что от коллектора до прибора или водорозетки идёт целый отрезок трубы, учитывая что мы используем только качественные трубы возможность протечки исключается практически на 100%. Ещё одним важным аспектом при монтаже сантехники являются отштукатуренные стены, так как это позволяет устанавливать водорозетки и всю встроенную технику (инсталляции для унитаза, биде, умывальника; встроенные смесители; встроенные сифоны) на необходимую глубину с учётом финишного покрытия, а также перпендикулярно плоскости чистовой стены.

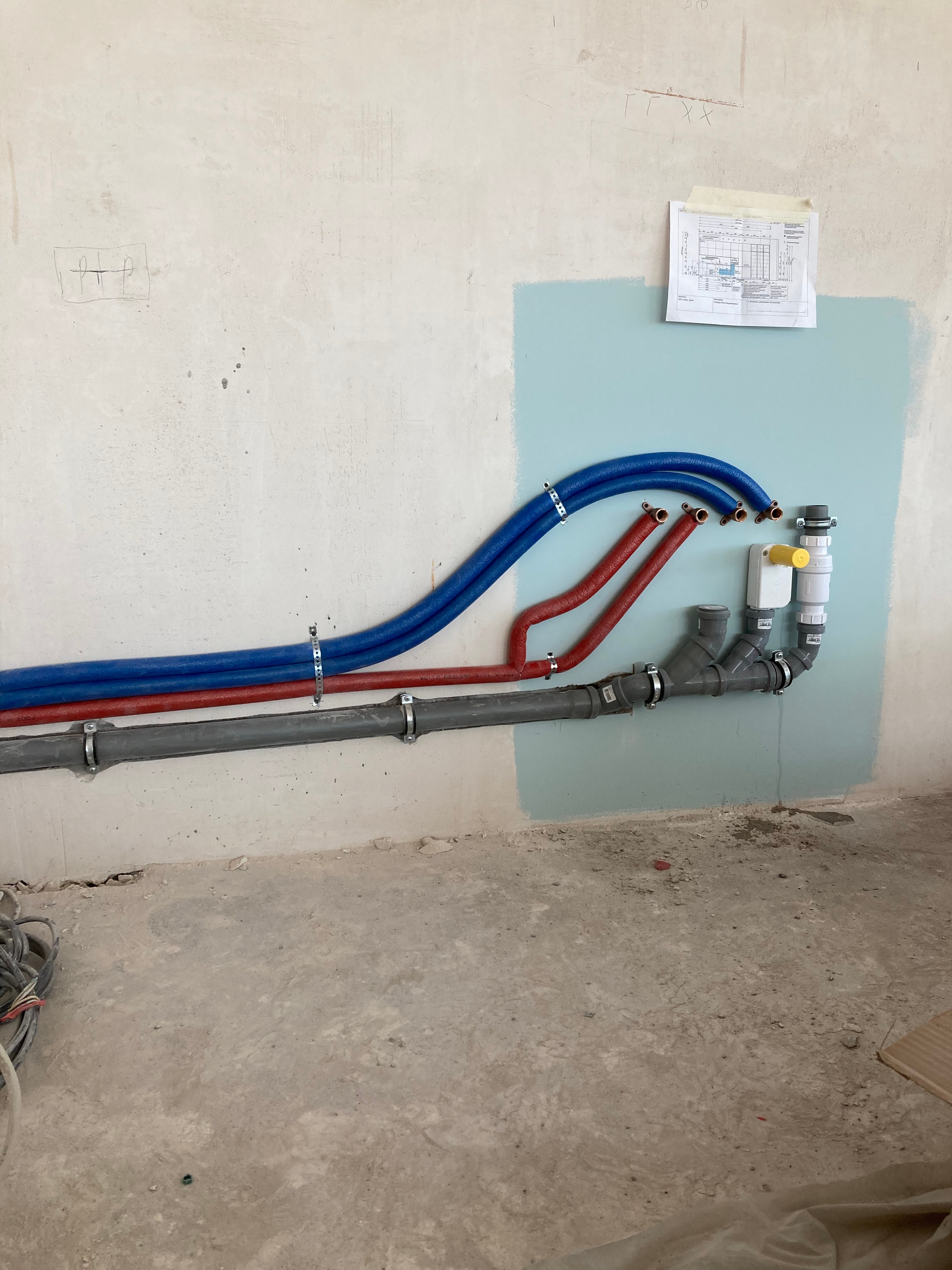

Сейчас мы плавно переходим от монтажа сантехники к монтажу канализации. Канализация и водопровод связаны друг с другом расходом воды. Вся израсходованная вода должна успеть уйти в канализацию, не задерживаясь.

Для этого необходимо правильно подобрать диаметр канализационных труб, а также обязательно рассчитать расход душевой системы и сопоставить производительностью трапа, производительность трапа должна быть выше чем расход воды душевой системы, тогда в душе не будет скапливаться вода и вы будете наслаждаться комфортом. Также наш опыт показывает что в некоторых случаях можно реализовать слив в пол (душевая зона в уровень с полом всей квартиры, без подиума) даже в многоквартирных домах, для этого необходимо понизить точку слива на стояке канализации, а Во время проектирования выбрать оптимальное место для положения трапа.

Трап должен быть как можно ближе к стояку канализации. Понижение точки слива (опустить тройник канализации на квартиру)- это довольно сложная операция, но её можно выполнить даже без доступа к нижним соседям, но все же лучше когда доступ есть.

Ещё понижение точки слива влияет на правильность установки инсталляции для подвесного унитаза и избавит вас от необходимости делать подиум под ванну. Канализацию необходимо делать с уклоном требуемым СНиПом, но в некоторых случаях этот уклон можно сделать меньше, так как в СНиП уклоны указаны для старых чугунных труб, современные пластиковые трубы имеют более низкую степень трения, и более высокую пропускную способность, также европейские производители рекомендуют делать уклон меньше чем требует российский СНиП.

Но только опытный специалист может оперировать степенью уклона и подобрать то значение которое не повлияет на работоспособность водоотведения. Также немало внимания в современной квартире уделяется акустическому комфорту.

Для этого могут применяться шумопоглощающие системы канализации, а также шумоизоляция стояков канализации. Отдельное внимание заслуживают системы крепления, раньше использовались фанерки палочки и что только не использовать для крепления встроенной техники сбора узла ввода, сейчас же существуют специальные монтажные шины, шиногибы, целые крепежные системы такие как Fischer, Mupro, Walraven которые позволяют решать множество возникающих задач выводя монтаж сантехники на совершенно иной уровень.

Крепления получаются надёжными красивыми и долговечными. Весьма распространены каркасные системы такие, как Tece Profil, Viega Steptec, Giberit Gis. Эти системы позволяют создать абсолютно разные пространства такие как отдельностоящие подиумы, стены, целые помещения, интегрировать в них встроенную технику, инсталляции, системы канализации и трубопроводов.

В некотором роде эти системы являются заменой стандартных каркасов для гипсокартона из профилей, они являются более крепкими, в них предусмотрена интеграция приборов. Также надо уделить внимание водогреям. Водонагреватели бывают двух типов проточные и накопительные.

Читайте: Как правильно установить раковину чашу на столешницу

Проточные водонагреватели позволяют комфортно пользоваться горячей водой во время отключения горячей воды, при этом горячая вода подготавливается моментально не требуя никаких ожиданий. Недостатком проточников является большое потребление электроэнергии для комфортного использования и не все квартиры имеют необходимую выделенную мощность.

Проточные водонагреватели слабой мощности не могут выдать необходимое количество горячей воды для комфортного пользования душем, для набора ванны и других потребителей в которых большой расход воды. Накопительные водонагреватели имеют два недостатка: большие габариты, так как для комфортного пользования в квартире необходим водогрей около 100 л, второй недостаток это ожидание нагрева горячей воды столь большого объема.

Но водонагреватель любого типа, на мой взгляд, должен быть в каждой современной квартире. Отдельно можно сказать в двух словах про гигиенический душ. Сейчас они ставится практически во всех квартирах это удобный и нужный прибор.

Сделать гигиенический душ можно в разных вариациях. На мой взгляд самый удобный вид гигиенического душа это термостатический либо в черновом исполнении, где сам термостат стоит в том же месте где узел ввода, либо встроенный смеситель с термостатом, также может быть накладной смеситель, но он занимает слишком много места и не актуален.

Так же в последнее время мне стали попадаться такие приборы как пурифайеры, мультиварки, которые требуют подключения к холодной воде и канализации. Это обязательно нужно учитывать при проектировании водопровода и канализации. Также к канализации подключаются стиральные, посудомоечные, сушильные машины, кондиционеры, накопительные водонагреватели для этого используются встроенные сифоны, которые позволяют отсечь неприятный запах из канализации. В комментариях мне подсказали, что традиционно в конце статьи нужно объявить о скидки для ХАБРОВИЧАН. Поэтому при заказе говорите кодовое слово Хабр и получите скидку 10% от сметы на работу!

ремонт
ремонт своими руками
сантехника
сантехник
сантехнические работы
разводка труб
ремонт ванной комнаты
монтаж сантехники
современная сантехника

DIY или Сделай сам
Инженерные системы

Как сделать подключение умывальника

Умывальники и раковины

На чтение 8 мин Просмотров 9.2к.

Такой процесс, как установка умывальника, несложный, для его осуществления привлечение специалистов необязательно. Умывальники отличаются между собой по внешнему виду, по способу крепления, по месту их установки и отталкиваясь от этих данных, производиться монтаж раковины и подключение ее к канализации.

Способы крепления и подключение к канализации

Способы крепления, установка умывальника зависит от выбранной модели, материала из которого она изготовлена.

первый способ крепления, это стандартный и производится при помощи шпилек. Этот способ используется для умывальников изготовленных из легких материалов. Подготовив место, отмечаются места для отверстий с последующим просверливанием их. Далее, вкручиваются дюбеля со шпильками и монтируется чаша. После выполняется подключение к системе канализации используя сифон и прилежащие детали. Если сантехническое устройство с переливом, монтируется дополнительная трубка к сифону. Установку этим способом можно производить своими руками;
следующий способ крепления, это тот же стандартный, только вместо шурупов используется кронштейн. После просверливания отверстий забиваются пробки, потом прикручивается кронштейн. Кронштейн является самым надежным и качественным из способов крепежа. Закончив прикручивание кронштейнов можно на них крепить раковину и выполнять подключение сифона к системе канализации. Кронштейн для раковины может быть выполнен из разных материалов из-за чего кронштейн и его жесткость отличаются. Их выбор нужно производить в зависимости от выбранной модели раковины с расчетом на них нагрузки.

чугунный кронштейн представляет собой Т образную стойку, имеющий специальную, для крепежа платформу. Чугунный кронштейн является надежным и качественным;
сварные кронштейны из стали, форма которых в форме буквы Т или Г;
кронштейны, форма которых напоминает рамку. Этот способ так же прост, как и предыдущий и крепеж можно выполнять своими руками;
тумбовый метод раковины используется при выборе умывальника, встраиваемого в предмет мебели, столешницу или в определенную, специально приобретенную тумбу. Этот способ подходит для маленькой ванной.

Подготовительные работы

Монтаж и подключение раковины своими руками процесс несложный, который можно разделить на несколько этапов. Первый этап, это подготовительные мероприятия для монтажа умывальника.

Выбор места в ванной комнате или проведение демонтажа старого умывальника. В маленькой ванной лучше использовать угловую раковину, или встроенную в мебель ванной комнаты, столешницу, тумбу, стиральную машину, которую можно разместить в комнате не занимая много места.

Определение высоты крепления раковины

Определение высоты расположения раковины. Если она не имеет дополнительных аксессуаров, то стандартная высота крепежа 85 см, даже для маленькой ванной. Отметив данную высоту, проводится линия, по которой будет крепиться верхний уровень умывальника. В случае использования раковины тюльпан или умывальника, вмонтированного в столешницу, высоту крепежа сантехнического устройства определять нет необходимости, так как она зависит от высоты пьедестала или столешницы.

Разметка крепления

Разметка мест крепежа на стене производится следующим образом: для точного просверливания необходимых отверстий для произведения креплений нужно приложить к стене раковину, совмещая верхний уровень раковины с отмеченной линией и через крепежные отверстия, находящиеся в чаше, выполнить отметку их на стене. Выполнение действий по отметке крепежных отверстий своими руками осуществлять лучше вдвоем. Другое дело если используется раковина, тюльпан или установленная в столешницу, поставив чашу на подножку и пододвинув к стене можно спокойно произвести отметку.

Монтаж креплений

Следующий этап, это монтаж креплений, выбор которых зависит от способа установки раковины:

по произведенной разметке крепежных отверстий выполняется их просверливание;
в эти дыры забиваются дюбели;
в дюбель вкручиваются специальные шпильки. Она вкручивается на глубину такую, что б выступающий наружу ее край позволил закрепить раковину и закрутить фиксирующую гайку. Длина этого края шпильки должна быть не маленькой, а чуть больше чем толщина чаши, плюс расстояние для гайки.

Подключение раковины к водопроводу

Третий этап , это подключение умывальника своими руками к водопроводной системе . Этот этап начинается с подключения смесителя . Его крепление возможно производить и по завершении установки умывальника , но рекомендуется это делать в первую очередь , так как все подключения производятся в нижней части чаши . В зависимости от разновидности раковины монтаж смесителя , может , производится на стену или столешницу .

Установка смесителя

Схема крепления смесителя выглядит следующим образом:

вкручиваются специальные крепежные шпильки;
далее, производится монтаж шланга, с помощью которого осуществляется подвод водоснабжения. Их нужно затянуть используя ключ рожковый, усилия при их затягивании нужно прилагать умеренные;
теперь проводятся шланги для подачи воды сквозь отверстия умывальника;
далее, на шпильки для крепежа с обратной их стороны одеваются уплотнительные резинки, шайбу для прижима и наживляют гайку;
последним пунктом является затягивание крепежных гаек.

Монтаж раковины

Подключив сантехническое устройство своими руками к водоснабжению, можно переходить к следующему этапу, это монтаж умывальника:

этот этап самый легкий, раковину нужно одеть на шпильки, вставив пластиковые прокладки произвести затягивание гаек;
при использовании мойки тюльпан или раковины, вмонтированной в столешницу, крепление ее происходит на опорные элементы.

Подключение к канализации

Закончив установочные работы и подсоединение к водоснабжению , нужно подключить раковину своими руками к канализации . Данный процесс берет свое начало с монтажа сифона . При его установке необходимо учитывать с переливом раковина или нет . Если да , то сифон должен быть оборудован дополнительной трубкой для перелива воды в систему канализации .

Виды сифонов и материал для их изготовления

Сифон, это конструкция, напоминающая английскую букву S, расположение которой находится сразу под раковиной. Его назначение, это подключение к системе канализации для вывода воды. Сифоны бывают разных видов:

сифоны бутылочного типа. Преимуществами являются наличие водяного затвора, возможность подключения слива воды со стиральной машинки, самостоятельная регулярная очистка. Этот тип зачастую используется с переливом;
сифоны трубчатые, которые напоминают изогнутую трубу. В изгибе этой трубы образуется затвор, предотвращающий появлению специфических запахов;
сифоны гофрированные, напоминает трубчатые, только с той разницей, что благодаря своей пластичности может принимать любую форму, становясь более компактным;
сифоны с переливом, это все вышеперечисленные разновидности с дополнительным ответвлением трубы, выведенная с сифона в верхнюю точку раковины, для предотвращения перелива воды из нее.

Читайте: Что представляет собой система труб под кухонной раковиной

Сифоны изготовляются из разных материалов:

чугунный сифон, его преимущества это устойчив к коррозии, прочность. Чугунный сифон имеет и недостатки, это плохое очищение, сложный процесс демонтажа. Чугунный сифон используется только в ванных комнатах;
латунные сифоны, его преимуществами являются долговечность, прочность, не поддается коррозии, легкий демонтаж;
сифоны из пластика, наиболее распространенный вид, из-за доступной цены, простоты монтажа и демонтажа, достаточно прочные.

Установка сифона

необходимо разместить выпуск сифона в чашу и закрепить его. Если раковина с переливом монтируется дополнительная трубка;
производится прикручивание трубы;
конец трубы нужно вставить в выпуск канализации. Если размер трубы маленький и не соответствует отверстию канализации, используется переходник с названием манжета;
по окончании монтажных работ нужно проверить все соединения чтоб отсутствовали протечки.

Рассмотренный выше инструктаж установки и подключения раковины используется в основном для навесных раковин или если нужно подвесить угловую, которую устанавливают в маленькой ванной. При установке раковины тюльпан, или используя столешницу, способ крепежа немного отличается. Раковина, которая крепится в столешницу или тумбу имеет преимущество, это хорошая устойчивость и крепеж происходит без просверливания поверхности стен.

Правила крепления раковины тюльпан

При креплении раковины тюльпан существуют определенные правила:

как и при стандартном креплении тюльпан нужно подставить к стене для определения мест крепежных отверстий;
далее, крепится чугунный кронштейн, с помощью которого крепится раковина тюльпан. Его крепление выполняется по тому же принципу что и дюбель со шпилькой;
крепится чаша на прикрученный кронштейн, одновременно пододвигая подножку конструкции. Нужно отметить, что тюльпан бывает монолитный, раздельный, с укороченной подножкой, который используется в маленькой ванной;
после производится монтаж сифона и уж потом смесителя;
заключительным этапом является монтаж подножки, которая скроет все коммуникации.

Итак, установка раковины в ванной самостоятельно не требует помощи специалистов. Его качество и надежность зависит от используемых материалов, способов креплений своими руками, моделей раковины, благодаря которым некоторые виды умывальников можно разместить в маленькой ванной из-за своей компактности.

Видео

Подключение раковины к канализации своими руками правильно

Поскольку подключение умывальника к канализации можно выполнить собственноручно, привлекать к этой работе специалистов нет необходимости. Но при отсутствии навыков проведения монтажа сантехники и неуверенности в своих способностях можно воспользоваться услугами профессионалов. Выполнять установку раковины следует в конце проведения ремонта. Технология монтажа кухонной мойки и умывальника в ванной комнате аналогична.

Подготовка к подключению раковины

Определение высоты установки сантехнического прибора (подробнее: "Высота установки раковины – на какой высоте правильно устанавливать"). Раковину, не оснащенную дополнительными аксессуарами, располагают на высоте 850 миллиметров. На данном уровне проводят горизонтальную линию – именно она будет являться ориентиром для монтажа умывальника. Верхняя поверхность сантехнического устройства должна ей соответствовать.

При наличии опорной ножки или когда раковина установлена в тумбочку, определять высоту крепления сантехники нет необходимости. Данный параметр зависит от размеров ножки или тумбы.

Разметка мест крепления на стене. До того как смонтировать систему крепежа, необходимо выполнить соответствующую разметку на стене. Чаша раковины для того, чтобы выполнить подключение раковины к канализации, имеет крепежные отверстия.

Сантехнический прибор прикладывают к стене, как на фото, совмещают ее верхний край с проведенной линией и отмечают места, в которых будут располагаться отверстия для крепежа. Данную работу легче всего выполнять вдвоем. Один человек должен придерживать умывальник около отмеченной линии, а второй в это время сможет снизу отметить места для крепежа. При наличии ножки или опорного шкафа проведение монтажных работ упрощается – сантехнику помещают на опору и на стене размечают точки крепления.

Монтаж креплений для раковины

Совет: Не делайте ОШИБКИ в расчётах!Используйте строительные калькуляторы онлайн — расчёт строительных материалов и конструкций для ремонта и стройки быстро и точно.

согласно нанесенной разметке в стене просверливают отверстия;
в них забивают дюбели;
потом вкручивают специальные крепежные шпильки.

Вкручивая шпильки, следует обращать внимание на глубину их установки, поскольку она должна позволять навесить чашу умывальника и прикрутить крепежную гайку. Это означает, что часть шпильки, выступающая из стены, должна быть такой длины, которая немного превышает толщину раковины и имеет дополнительно полтора сантиметра для закручивания гайки.

Подключение умывальника к водопроводу

Установка смесителя. Выполняя подключение раковины к канализации в ванной или на кухне, можно установить смеситель после прикрепления к стене сантехнического прибора, но специалисты рекомендуют делать данную работу до закрепления умывальника. Дело в том, что все подключения к нему и процесс крепления выполняются снизу.

в зависимости от вида смесителя вкручивают одну или две шпильки;
перед тем, как установить смеситель на кухне, устанавливают шланги, подводящие горячую и холодную воду, и затягивают их с помощью рожкового ключа. Затяжку выполняют с умеренной силой очень осторожно, учитывая, что после монтажа смесителя на раковину их уже не получится затянуть туже;
согласно схеме подключения умывальника, нужно провести шланги для подачи воды через имеющиеся в мойке отверстия;
на обратную сторону шпилек надевают уплотнительные резинки, прижимную шайбу и крепежные гайки, которые затягивают гаечным ключом.

Следует обратить внимание насколько правильно расположен носик смесителя – изделие устанавливают под прямым углом относительно крепежной стены или стороны раковины, прилегающей к ней.

Крепление умывальника на стене

мойку со смонтированным смесителем помещают на крепежные шпильки, которые вкручены в стену;
вставляют на место пластиковые вкладыши;
в завершение затягивают гайки.

Подключение шлангов к системе водопровода. Между краном и уплотняющей гайкой помещают прокладку. Гайку при этом не нужно сильно затягивать, поскольку резиновая прокладка обычно хорошо уплотняет. Ее можно будет подтянуть после проведения испытания (после включения подачи воды). При возникновении протечки в месте соединения необходимо будет дополнительно затянуть гайку.

Подключение раковины к канализации

Существует порядок действий, определяющий как подключить раковину к канализации. Выполнять эту работу начинают с монтажа сифона. Здесь имеется нюанс: наличие в нем отверстия, предназначенного для переливной защиты, говорит о том, что у данного изделия должна быть специальная труба для перелива. Сифоны по форме бывают бутылочной и S-образной формы.

Для кухонных моек следует использовать S-образное изделие, поскольку бутылочный сифон более подвержен скорейшему засорению и его необходимо будет часто чистить.

для кухонной мойки этот показатель составляет 300-400 миллиметров;
высота канализации для раковины в ванной комнате — 500-550 миллиметров.

в нее вставляют и закрепляют выпуск сифона;
к нему подсоединяют трубу (гофрированную или жесткую под углом). Очень важно предварительно выполнить надежное крепление канализационной трубы к стене;
закрепленную трубу помещают в канализационный сток. Если диаметр канализационной трубы для раковины превышает этот параметр у трубы от сифона, тогда потребуется использование специального переходника (уплотнительной резиновой манжеты);
производят проверку всех мест соединения на наличие протечек.

Несколько важных замечаний

Совет: Не делайте ОШИБКИ в расчётах!Используйте строительные калькуляторы — онлайн расчёт строительных материалов и конструкций для ремонта и стройки быстро и точно.
