Мы уже рассказывали про установку розетокв квартире, а в этой статье поговорим про их установку в ванной комнате. Как известно каждому, это помещение с повышенной влажностью, что накладывает дополнительные требования, как к самим розеткам, так и к местам их установки. Тут где попало её не поставишь, тем более обычную, без какой-либо защиты, так как это может быть попросту опасно. Но в этой статье мы подробно разберёмся, где и как установить розетки в ванной комнате.
Стоит знать, что это помещение делят на несколько зон, так как влажность в них разная. В первой зоне это места рядом с собственном источниками воды: ванная, кран, душевая кабина и т.д. Смысл в том, что здесь есть непосредственный риск того, что на розетку попадут капли воды. Следующая зона прилегает к первой и находится в пределах тридцати сантиметров, тот также есть риск попадания воды, но ниже. Третья зона расположена ещё дальше, расстояние не меньше 60 сантиметров от источников воды, ну а четвертая это та, которая не входит в число зон перечисленных выше.
Отметим, что не обязательно замерять всё с линейкой до сантиметров, зачастую тут достаточно хотя бы примерно определить расположение каждой зоны просто для понимания. В идеале розетки устанавливаются в третьей или в четвертой зоне, первый две использовать для этого не рекомендуется. Но тут всё зависит от конкретного места.
Например, если над раковиной у вас установлена полочка для туалетных принадлежностей, то выше неё можно установить розетку, расстояние до которой будет небольшим, но и риск попадания воды будет низким. То есть, здесь нужно исходить не только от нормативов, но ещё и с точки зрения здравого смысла. Самое главное — не должно быть риска прямого попадания воды на розетку, пусть теоретического и случайного.
Какие должны быть розетки для ванной комнаты
Несколько слов стоит сказать и про сами розетки, а также некоторые другие правила. Вне зависимости от того, в какой зоне вы установите розетку, всегда будет вероятность попадания брызг. Конечно, если сравнивать 1-2 зону с 3-4, то во втором случае эта вероятность будет гораздо ниже, но ванная есть ванная.
Кроме того, как мы уже упоминали выше, в этом помещении всегда высокая влажность, которая после горячего душа может быть близкой к ста процентам из-за пара. Проще говоря, обычные розетки, которые используются в других помещениях, тут не подойдут. Это прописано и в ПУЭ.
Разрешается установка влагозащищенных розеток, классом защиты не менее IP44 (а лучше — выше). Такой класс гарантирует, что она будет защищена от случайных брызг, которые могут лететь с любых сторон. Важнее именно вторая цифра, так как именно она указывает на защиту от воды. Подобные розетки обычно оснащаются крышками или шторками, принципиальной разницы тут нет.
Важно заметить, что любая розетка со шторками не подойдет, должна быть именно влагозащищенная. Дело в том, что выпускают розетки со шторками, которые служат своего рода защитой для детей, но при этом у розетки может быть низкий класс влагозащиты и для ванной она не подходит. Поэтому смотреть нужно не на наличие шторок или крышки, а именно на класс влагозащиты.
Отметим, что тут дело не только в безопасности, но и в сроке службы самой розетки. Если её класс влагозащиты недостаточный, то она быстрее выйдет из строя или станет работать плохо. Просто потому что заржавеет. Стоит поговорить и про другие требования. Первое — розетки в ванной должны быть безусловно заземлены, фактически это базовая мера безопасности.
Подробно на этом мы в рамках этой статьи останавливаться не будем, отметим, что существуют разные решения. Но если делать заземление, то его нужно делать правильно, для ванной комнаты существуют разные методы.
Также крайне полезным будет наличие УЗО — устройства защитного отключения, которое защищает от поражения электрическим током, отключая электросеть. Про УЗО, их виды и как их устанавливать мы рассказывали в отдельной статье, поэтому здесь повторяться не будем.
Но отметим, что в ванной это устройство не ставится, так как в этом нет никакого смысла (хотя там и есть влагозащищенные приборы). А сколько розеток можно установить в ванной? Сколько угодно, никаких цифр тут назвать нельзя, каждый ставит такое количество, которое ему необходимо. Но конечно, ванная комната это не то место, в которое стоит ставить розетки просто на всякий случай. Устанавливать нужно столько, сколько вам действительно нужно.
Некоторые нюансы установки розеток в ванной
В заключительной части нашей статьи поговорим про ряд нюансов, которые связаны с установкой розеток в ванной комнате, а также расскажем про их установку для подключения некоторых электроприборов. Тут есть именно некоторые моменты, про которые стоит рассказать отдельно. По высоте тут всё в принципе стандартно — больше тридцати сантиметров от пола.
Проводку лучше делать скрытой, дополнительно защищая её пластиковыми трубами. Конфигурация каждой ванной может быть разной, в некоторых случаях это попросту ограничено отсутствием свободного места. Поэтому то, о чём мы поговорим ниже, не всегда получается соблюдать, тут стоит быть реалистом: иногда нет выбора.
Розетку для стиральной машины лучше установит как минимум в третьей зоне, а лучше и в четвертой, но как можно дальше от ванной или душевой. Розетка в идеале должна быть легкодоступной, особенно если не установлено заземление — тут, когда стиральная машина не используется, её лучше отключать от электросети. Для водонагревателя розетка устанавливается так, чтобы его можно было удобно подключить, нередко это делается довольно высоко от пола. Отметим, что для водонагревателя зачастую прокладывают отдельную линию, которая заземлена и защищена УЗО, это базовые требования безопасности.
Маломощные приборы, которые используются время от времени, вроде фена, электробритвы и т.д. розетка устанавливается там, где это удобно. Обычно это делают рядом с раковиной и повыше, чтобы исключить попадание воды. Тут есть разные решения, некоторые прячут розетку в шкафчики, некоторые устанавливают её над полочкой, что само по себе служит хорошей защитой. Тут руководствуются не только безопасностью, но ещё и удобством, подключение к такой розетке должно быть простым, без необходимости куда-то залезать.
Обычно для ванной с водонагревателем хватает трёх розеток, иногда водонагреватель может быть в другом помещении (например, на кухне), здесь нужно самостоятельно определить конфигурацию квартиры. Совершенно не лишним будет составить план расположения будущих розеток (если вы только обустраиваете квартиру или делаете капитальный ремонт), это позволит прикинуть удобство их расположения. Некоторые размечают ванную по зонам влажности, но, как мы писали выше, тут нужно руководствоваться не только расстоянием, но ещё и здравым смыслом. Если ваша квартира старая, не лишним будет провести ревизию розеток в ванной, вполне возможно, что они требуют замены. А если их устанавливали давно и они не имеют высокой влагозащиты, то здесь их замену можно признать обязательной не глядя.
Есть несколько распространенных ошибок, которые чаще всего совершают при установке розеток в ванной комнате. Очевидная это установка их в тех местах, которые для этого не подходят. Про зоны мы рассказывали, но в глобальном смысле это все места, где есть высокий риск контакта с водой. Другая ошибка это подключение водонагревателя и стиральной машины к одной линии.
Нет, при определенных условиях это возможно, но в случае со стандартной проводкой так лучше не делать. Напомним, водонагреватель рекомендуется подключать именно к отдельной и дополнительно защищенной линии.
Ещё одна ошибка — розетки низкого качества или вовсе неподходящего. Опять же напомним, что наличие шторок или крышки не означает, что она подходит для ванной комнаты. При установке электрических розеток в помещение с высокой влажность не стоит экономить, здесь имеет смысл купить качественные розетки. Хотя бы потому, что они прослужат гораздо дольше и их не придётся менять через несколько лет, что в конечном итоге выльется в дополнительные расходы. То есть, ваша изначальная экономия может привести к большим расходам.
Даже правильно установленные розетки ничего гарантировать не могут, если нарушаются базовые правила безопасности. Например, когда лежа в ванной пользуются смартфоном, который заряжается от сети — это совершенно недопустимо. Также стоит отметить, что если вы решились на ремонт и замену розеток в ванной, стоит заменить и электропроводку или, как минимум, проверить её состояние.
Как видите, в установке розеток в ванной комнате нет ничего принципиально сложного. Есть базовые требования, которые продиктованы элементарным здравым смыслом, их стоит соблюдать. Если коротко подытожить статью, то от вас требуется купить влагозащищенные розетки и установить их в третьей или четвертой зоне, там, где они защищены от попадания воды.
Как установить розетку в ванной?
Еще несколько лет назад никто не мог подумать об установке розеток в ванной. Однако современные технологии и обширные знания о мерах предосторожности позволяют производить монтаж в помещениях даже с повышенным уровнем влажности. К ним относится и ванная комната. Розетка в ванной дает возможность удобно пользоваться такими электрическими приборами, как бритва, фен, утюжок для волос и др. К тому же, нередко в ванных домов и квартир установлены стиральные машины, а их работа предполагает наличие розетки.
Основные правила установки розеток в ванной
Перед тем, как приступить к монтажу розеток, следует помнить:
Другие исполнители на Юду
Семен
Рейтинг: 5
Евгений
Рейтинг: 5
Антон
Рейтинг: 5
Андрей
Рейтинг: 5
Николай
Рейтинг: 5
- в них должно быть предусмотрено заземление. При использовании маломощных технических средств можно использовать распределительные трансформаторы
- в помещениях с высоким уровнем влаги недопустимо проведение открытой проводки. Она должна быть только скрытой, с изолированными местами соединений проводов
- на стенах со скоплением влаги розетку размещать запрещено
- удаленность розетки от душевой кабины или биде должна составлять минимум 60 сантиметров
- для ванной комнаты лучше выбрать особые влагостойкие розетки, не пропускающие воду и конденсат внутрь. Если вы подключаете электроприборы с высокой мощностью, лучше применять для данного процесса УЗО (устройство защитного отключения). Здесь имеется в виду, например, стиральная машина. Для приборов подобного типа подходят розетки с 3 контактами и проводом с 3 жилами . Применять обычный бытовой удлинитель крайне нежелательно
Как установить розетку в ванной?
Если вас интересует создание новой розетки в ванной, помните:
- монтаж новых устройств и замена действующей проводки предполагает выделение электропроводки в особую категорию. Ее запитывают электрокабелем
- устанавливается автомат защиты и УЗО
- на трехпроводном кабеле для монтажа розеток в ванной присутствует защита и двойная изоляция
- на новых устройствах должен быть контакт заземления
Также стоит помнить, что розетки, которые располагаются от душевой кабины, ванны или раковины на расстоянии от полуметра до 2,4 метра обязательно снабжают защитными крышками. Сколько сантиметров еще может составлять расстояние, лучше уточнить у специалиста.
Установка дополнительной розетки
Монтаж дополнительной розетки можно сделать двумя способами. Это:
- проводка заземления от линии электропроводов и правильная установка разделяющего трансформатора
- протягивание линии проводки (новой) от электрического щита. При этом за защиту линии будут отвечать либо УЗО и специальный автомат, либо отдельное устройство. Стоит добавить, что существуют так называемые дифференциальные автоматы, которые выполняют как работу устройства защитного отключения, так и обычных автоматов
Расстояние дополнительной розетки от ванны или душевой кабины также должно составлять 60 сантиметров . Информацию о том, каким должно быть расстояние для установки стиральной машины, лучше получить на консультации у мастера. Стоит также дополнить розетку крышкой для защиты и позаботиться о полугерметичном корпусе.
Если у вас большой дом и, соответственно, ванная комната имеет крупные габариты, вполне возможно правильно установить розетки без герметизации удаленностью от 2,4 метра и более от ванны. При этом обязательны контакты заземления, которые подключены к проводнику защиты.
Помните, что заземление не должно проводиться с использованием труб и арматуры из металла.
Зоны установки розеток
Согласно одному из пунктов Правила устройства электроустановок, или ПУЭ, по схеме ванную комнату разделяют на 4 зоны . В каждой из них должны быть соблюдены особые требования, связанные с использованием электрических приборов. Итак, это зоны:
- 0 – место в самой душевой кабине, умывальнике, душе. Здесь можно устанавливать приборы с полной защитой от воды, имеющие источники питания за пределами зоны. Размещение розеток строго запрещено
- 1 – зона над ванной, раковиной. Розетки здесь также отсутствуют. Необходимо размещать светильники и нагреватели воды с защитой и подключением защитного 0
- 2 – место, располагающееся в удалении 60 см и более от душевой, за первой зоной. Допускается установка светильников с защитой от влаги, а Вентиляторов. Запрещены розетки
- 3 – зона ванной, которая находится в 2,4 м от второй зоны. Допустимы влагостойкие розетки и светильники, у которых есть контакт заземления. Подключение должно осуществляться через специальный трансформатор, либо УЗО
Техническая составляющая установки розеток
Что касается проведения ремонтных работ при подключении новых розеток по схеме, то их выполняют с использованием особых инструментов. В домах старого фонда практически не предусмотрены розетки, но установка, к примеру, стиральной машины необходима практически всем.
Как правило, стены ванной комнаты выполнены из кафеля, поэтому логично применить:
- специальные коронки для керамики
- сверла и дюбели из пластика для создания отверстий
- буры и коронки по бетону
- перфоратор
Что касается самих розеток, то у них должен быть максимальный уровень защиты от влаги. Цифра, отвечающая за данный показатель, должна быть больше 4 .
Важно, что подключение розеток лучше производить в просторных помещениях. Если площадь ванной комнаты меньше 8 м 2 , делать новые розетки и вовсе не рекомендовано. Однако при наличии качественной герметичной розетки с классом защиты IP44, схемы и хорошего багажа знаний в данном вопросе можно отойти от рекомендаций и провести розетку, особенно если она необходима для того чтобы поставить стиральную машину.
Установка розеток в ванной
В любой квартире установка розеток в ванной комнате необходима. Количество бытовых приборов, которые использует обычная семья при проведении стандартных гигиенических процедур, достигает десятка. И каждому из них необходимо питание от электросети. Через розетки подключают технику, обеспечивающую комфорт: стиральную и сушильную машину, бойлер для нагрева воды, полотенцесушитель. Также они нужны для пользования электрическими зубными щетками, бритвами, ирригаторами, феном, прочими устройствами для укладки волос или ухода за кожей.
Можно ли ставить?
Ванная комната – это бытовое помещение с повышенной опасностью из-за риска попадания внутрь электроприборов влаги и постоянных перепадов температуры. Существуют некоторые ограничения по размещению электрических розеток в этом помещении, например, расстояние от пола, которое необходимо выдерживать. К сожалению, в большинстве квартир ванные слишком маленькие, поэтому в них попросту нет места для безопасного размещения электророзеток, поэтому их приходится ставить за пределами санузла – в примыкающем коридоре.
Но категорического запрета на установку электрических розеток нет. Всё зависит от планировки, расположения ванны, мойки, душевой кабинки или уголка.
В ванной мы пользуемся электроприборами. Часто здесь установлена стиральная машинка, есть водонагреватель. Во многих квартирах электрические полотенцесушители, которые также требуют подсоединения к электросети. Нужно питание для фена, утюжка для волос, бритвы, зубной электрощетки и других мелких приборов. Пользоваться удлинителями неудобно.
К тому же удлинитель без специальной влагозащиты, брошенный на пол в ванной, опаснее поставленной по всем нормам розетки.
Требования к розеткам в ванной комнате
Если соблюсти все нормы по расположению, удаленности от воды, устанавливать и использовать исключительно предназначающиеся для влажных помещений приборы, то монтировать розетки в ванной комнате можно и нужно.
Высота размещения от пола
Высота розеток, которые находятся в ванной зависит от площади, планировки. Нет строгих стандартов, но обычно их размещают на высоте 90 – 100 см от пола. Можно установить и выше, главное – чтобы ей было удобно пользоваться. На безопасность использования это не влияет.
При строительстве современных многоквартирных домов учитывают требования ПУЭ, которые не рекомендуют размещать розетки выше 1 метра от пола. Стандартная высота – 40 – 45 см от железобетонной плиты, то есть 30 – 35 см от чистового пола. Ниже 30 см монтировать розетки не нужно, чтобы их не залило и не замкнуло при подтоплении.
Влагозащита
Независимо от расположения розеток в ванной комнате они обязаны быть защищенными от брызг и потоков воды. Класс защищенности от влаги и пыли маркируется IP и двумя цифрами. Первая обозначает степень пылезащищенности, вторая – защиты от воды. В санузлах ставят изделия класса IPх4, то есть с самым высоким уровнем влагозащиты.
Только в этом случае розетка не боится воды, которая может попадать на неё с любой стороны. Для такого изделия обязательны защитные шторки на контактах и крышка.
Нормы установки
Чтобы правильно и надежно установить подходящую розетку в ванной, нужно не только подобрать для неё подходящее место, но также соблюсти правила электробезопасности:
- Заземление. Это необходимо для безопасности. Заземление есть во всех современных домах. Его нельзя выводить в ванную и в трубопроводы из металла. Выводят заземление на входной щиток с автоматическими переключателями.
- Автоматы. Предусмотрены везде, где устанавливается электрооборудование высокой мощности. Поскольку стиральная машина и бойлер относятся к такому оборудованию, а устанавливаются они почти в каждой квартире, то и автоматы должны присутствовать обязательно в каждом жилище.
- УЗО. Устройство для защитного отключения имеет смысл поставить в ванной на всё электрооборудование и проводку. Устройство срабатывает на утечки тока — даже минимальные — и отключает электричество для недопущения аварийных ситуаций.
В ванных при монтаже электрооборудования не допускается использование скруток и любых соединителей проводов.
Розетки подключают трехжильными кабелями с двойной изоляцией. Медными кабелями подключают розетки, не склонные к окислению и стойкие к нагрузкам, с малым контактным сопротивлением.
Вся электропроводка во влажных помещениях должна быть только скрытой. Как бы ни была красива внешняя ретро-проводка, от неё в ванной лучше отказаться, оставив для жилых комнат. Нельзя размещать проводку в трубках из любого металла или использовать металлические скобы для её закрепления. Если невозможно проложить закрытую проводку, её делают наружной, но прячут в гофрокороб.
Установка розеток в ванной регламентируется ГОСТ Р 50571-7-701-2013 «Помещения для ванных и душевых комнат».
Какие розетки лучше выбрать для ванной комнаты?
В ванной комнате, вне зависимости от визуальной составляющей, ставят розетки, исходя из их технических особенностей. Они должны быть защищенными от влаги и безопасными.
По типу монтажа бывают встраиваемые и накладные. Встраиваемые делают максимально незаметными, они не имеют выступающих деталей. Для установки понадобится просверлить отверстие с углублением в стене. Есть двойные и даже тройные розетки для внутреннего монтажа.
- Но не для каждого интерьера подойдут встраиваемые розетки. Винтажные розетки накладного типа также могут подойти для ванной, если имеют необходимый уровень влагозащиты.

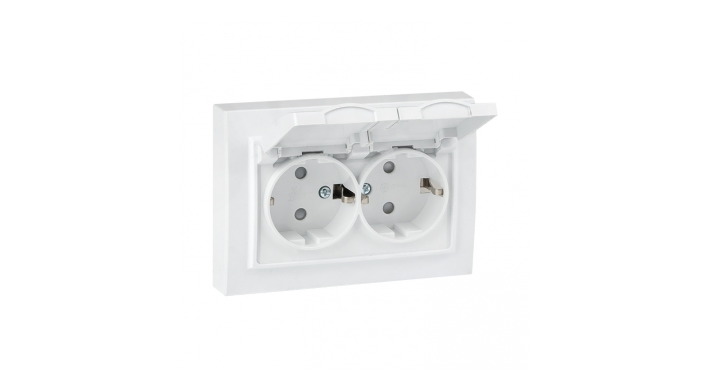

Очень удобны накладные розетки с дополнительной влагозащитной крышкой, которая оберегает от возможного попадания влаги внутрь.
Существуют закрытые розетки, встраиваемые в шкафы. Их монтируют на дно или заднюю стенку выдвижного ящика. Они вставляются в вырезанное под них отверстие, к ним подводятся электрические провода. Крышка для встраиваемых в мебель розеток не нужна, так как они и так защищены от потоков воды. Но нужно смотреть, чтобы вода не стекала по задней стенке с раковины.
Если предусмотрена подсветка на зеркало, розетку для неё лучше разместить внутри шкафчика или за зеркальной панелью.
Важно, чтобы электроточка имела:
- уровень защищенности не меньше IP44;
- крышку, предотвращающую попадание внутрь брызг;
- закрывающиеся вставками из пластика или резины контакты;
- уплотнитель из силикона для дополнительной влагозащиты.
Что касается мощности, то для стиралки и прочих крупных приборов нужны розетки на 16А, для мелких бытовых устройств достаточно 8А.
Все электроточки в санузле должны обязательно иметь заземление.
Какую розетку, подходящую по нормам безопасности, установить в ванной комнате, необходимо решать с учетом характеристик водозащиты, цвета, материала и внешнего вида.
Сколько розеток нужно в ванной комнате
Число розеток подсчитывается до ремонтных работ. Для этого нужно составить точный список устройств, работающих от электросети. В ванной комнате это стиральная машина, полотенцесушитель, работающий от электросети, водонагреватель, принудительная вытяжка, фен и прочие инструменты для укладки волос, бритва, зубная щетка. Список может быть и больше, и меньше. Всё зависит от уклада жизни семьи и функций помещения.
В списке выделяют приборы, которым подсоединение к сети требуется в течение длительного времени или постоянно. Им нужны собственные, отдельные точки питания. Другие используются не одновременно, поэтому могут включаться в одну и ту же розетку.
Если в помещении установлены и стиральная машинка, и бойлер, для каждого прибора нужна своя розетка, ведущая к УЗО в электрощитке. Если нагреватель для воды очень мощный, то обычной розетки для него может оказаться недостаточно: его подключают через отдельный кабельный вывод. Это необходимо продумать до начала электромонтажных работ. Для полотенцесушителя, работающего от сети, необходима собственная точка питания, расположенная рядом, чтобы не тянуть шнур по стенам.
Расположение розеток
Размещение розеток производится исходя из безопасности и удаленности от источников влаги в ванной.
Зоны установки
ГОСТ Р 50571-7-701-2013 делит санузел на 4 зоны установки:
- Зона 0. Это красная зона, где запрещено ставить любые электроприборы. Это непосредственно ванна, душевая кабинка, раковина. Установка в этой зоне любого работающего от электросети оборудования опасна для жизни и не допускается категорически.
- Зона 1. Находится рядом с раковиной или над ванной. Здесь также запрещено монтировать розетки, но допустимо подключить через автомат бойлер классом IPх5.
- Зона 2. Радиус в 60 см от ванны, мойки, душевой. Розетки здесь ставить опять же запрещено, но разрешается установить прибор, который будет включен в розетку, поставленную в следующей зоне. Например, бойлер находится в зоне 2, а розетка для него – в зоне 3. Также здесь разрешено размещать приборы, включающиеся не вилкой в розетку, а со шнурка.
- Зона 3. Все остальные участки. То есть розетки можно устанавливать в ванной комнате дальше 60 см от умывальника, ванны, душевой.
Деление на зоны работает только для перегородок высотой до 225 см. То есть можно ставить розетки на высоте более этого уровня в любой зоне. Если санузел очень маленький, в нём может не оказаться зоны 3. В таком помещении можно подключить бойлер, если электроточку для него разместить на расстоянии 15 – 20 см от потолка.
В период отключения горячей воды или при регулярном пользовании водонагревателем он может быть включен в сеть постоянно. То есть иметь постоянный легкий доступ к розетке необязательно. При правильной установке такое подключение к сети безопасно.
Расстояния
Розетку для стиральной машины в ванной лучше ставить на расстоянии 1 метра от пола при стандартной высоте прибора 85 см. При этом она должна быть удалена от источника воды (смесителя) на 60 см. Также на расстоянии 1 метра устанавливают розетки для малых приборов – фена, плойки, электрощетки и др. Важно, чтобы при пользовании ими шнур не был в натянутом состоянии.
Монтаж розеток в ванной: советы и правила
- до начала монтажных работ выделяют для санузла линию с отдельным автоматом на случай аварийного отключения
- каждая розетка подключается при помощи обособленного провода;
- необходимо заземление;
- розетку размещают на расстоянии не менее 60 см от источника воды.
Электромонтажные работы начинаются с разметки. Затем в выбранных местах просверливают отверстия и вставляют в них дюбели. Наконечники проводки зачищают от изоляции ножом, подсоединяют её к розетке. Коробку после подсоединения проводов крепят болтами в монтажные отверстия.
Если розетка встраиваемая, под неё сначала выдалбливается углубление по размеру коробки.
Если нужна дополнительная розетка, к ней проводится новая линия кабеля от щита и устанавливается отдельный автомат. Также можно поставить трансформатор и заземлить новую розетку от ближней к ней существующей электроточки.
Гораздо удобнее заранее просчитать всех потребителей электричества в ванной комнате, предусмотреть установку мебели и сантехники, продумать схему подключения, чтобы монтировать электропроводку, коробки до облицовочных работ. Но иногда приходится устанавливать розетки на облицовку. В ванной комнате обычно стены оформлены керамической плиткой, сверлить их нужно специальными сверлами или коронками, предназначенными именно для такого покрытия. Они не дадут плитке потрескаться.
При проведении электромонтажных работ важно соблюдать технику безопасности:
- любой монтаж производят строго при отключенном электричестве;
- перед подключением нужно проверить проводку индикатором;
- избегать контакта с оголенной электропроводкой.
Розетки в ванной комнате подключаются так же, как и во всей остальной квартире. При соблюдении норм безопасности и наличии навыков работы с электрооборудованием сделать это можно самостоятельно.
