Гидрострелка в системе отопления снижает затраты на электроэнергию, оптимизирует потоки теплоносителя

К достоинствам гидравлических распределителей для отопительных систем относят:

  • получение оптимального соотношения потоков теплоносителя в прямом и обратном трубопроводах;
  • возможность установки циркуляционного насоса небольшой мощности – снижение затрат на оборудование и электрическую энергию;
  • уменьшение гидравлических нагрузок в элементах отопительной системы;
  • продление срока службы;
  • возможность удаления воздуха из каналов.

Явных недостатков у гидравлического разделителя не выявлено. Но некоторые ограничения в практическом применении имеются. К минусам этих устройств относят:

  • недопустимость работы в составе оборудования твердотопливных котлов;
  • влияние на функциональность стрелки заявленной мощности котельного агрегата – с его увеличением надежность ее работы падает.

Время безаварийной эксплуатации изделия в этом случае также сокращается.

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м 2 ) подключают через гребенку, гидроразделитель будет громоздким.

Какие трубы для теплого пола лучше и удобнее применять. Технические характеристики каждого вида трубной продукции, применяемой для теплого пола.

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

  • низконапорный контур теплых полов подключают снизу;
  • высоконапорный контур радиаторов — сверху;
  • теплообменник — сбоку, на противоположной стороне от гидрострелки.

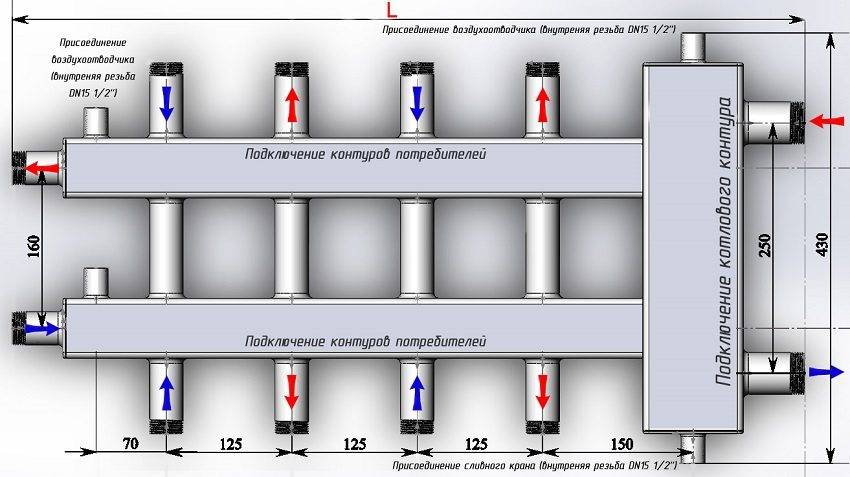

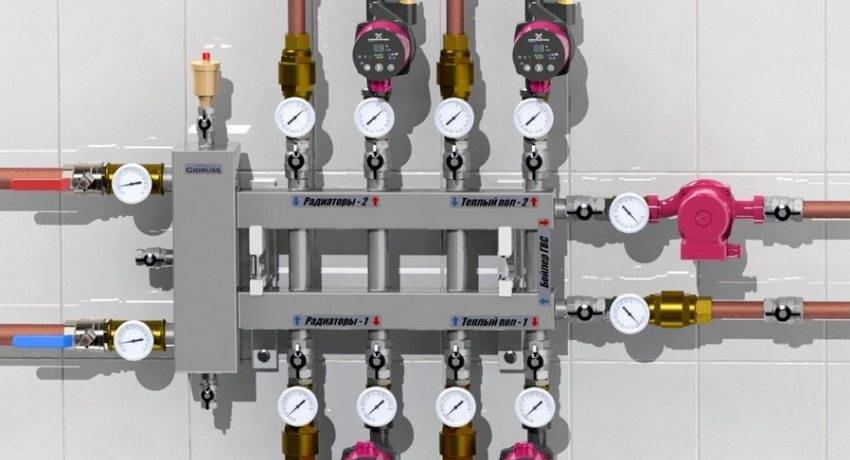

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Изготовить «гидрострелку» для системы отопления совсем не сложно

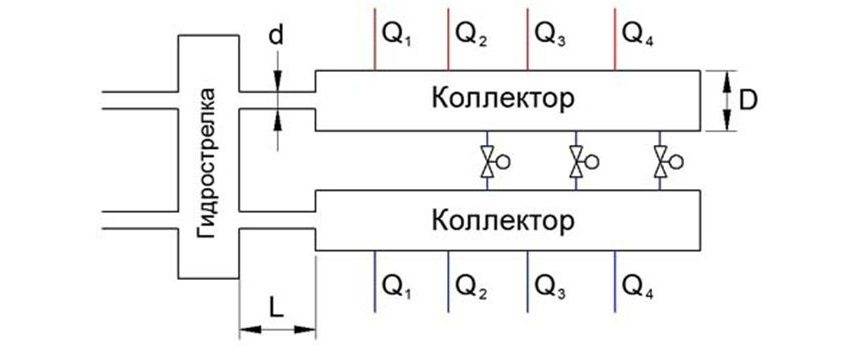

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе). Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом)

Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

Разделение гидравлических потоков

Гидрострелку для отопления чаще называют гидравлическим разделителем. Отсюда становится понятным, что эта система предназначена для внедрения в схемы отопления.

В отоплении предполагается использование нескольких контуров, например, таких как:

  • линии с группами радиаторов;
  • система тёплого пола;
  • горячее водоснабжение через бойлер.

При отсутствии гидрострелки для такой системы отопления придётся либо делать тщательно просчитанный проект каждого контура, либо оснащать каждый контур индивидуальным циркуляционным насосом.

Но даже в этих случаях нет полной уверенности достижения оптимального баланса.

Примерно такой можно рассматривать классическую конструкцию гидравлических разделителей, сделанных на базе круглых или прямоугольных труб. Простое, но эффективное решение, кардинально меняющее состояние отопительной системы с участием котла

Между тем решается задача просто. Необходимо всего лишь применить гидравлический разделитель в схеме – гидрострелку. Таким образом, все входящие в систему контуры будут оптимально разделены без риска гидравлических потерь в каждом из них.

Правильная обвязка котла с гидрострелкой: схема отопления и место установки Гидрострелка для отопления: назначение + схема установки + расчеты параметров Гидрострелка для отопления - цель установки и принцип работы Гидрострелка для отопления расчет и схема установки Принцип работы гидрострелки отопления, устройство прибора, как работает в разных отопительных системах Гидрострелка для отопления: принцип работы и назначение Гидрострелка для отопления: что это такое и для чего она нужна Гидрострелка для отопления расчет и схема установки Гидрострелка для систем отопления - назначение, устройство, расчет, гидравлический разделитель,принцип работы,для чего нужна гидрострелка,гидравлическая стрелка. Гидрострелка своими руками: изготовление полипропиленового гидравлического разделителя для отопления

Гидрострелка – название «обиходное». Правильному наименованию соответствует определение – «гидравлический разделитель». С конструктивной точки зрения устройство выглядит куском обычной полой трубы (круглого, прямоугольного сечений).

Оба торцевых среза трубы заглушены металлическими блинами, а по разным сторонам корпуса имеются входные/выходные патрубки (по паре на каждой стороне).

Натуральный вид изделий – гидравлических стрелок, выполненных из трубы прямоугольного сечения и круглой. Оба варианта показывают высокую эффективность. Однако гидрострелки на базе круглых труб всё-таки рассматриваются более предпочтительным вариантом

Традиционно завершение монтажных работ по устройству системы отопления является началом следующего процесса – тестирования. Созданная конструкция сантехники заполняется водой (Т = 5 – 15°С), после чего запускается отопительный котёл.

До того момента, пока теплоноситель не прогрет до требуемой температуры (заданной программой котла), водяной поток «крутится» циркуляционным насосом первичного контура. Циркуляционные насосы второстепенных контуров не подключены. Теплоноситель направлен по гидрострелке от горячей стороны к холодной (Q1 > Q2).

При условии достижения теплоносителем заданной температуры, активируются второстепенные контуры системы отопления. Потоки теплоносителя основного и второстепенных контуров выравниваются. Гидрострелка в таких условиях функционирует только как фильтр и отводчик воздуха (Q1 = Q2).

Функциональная схема действия классической гидравлической стрелки для трёх разных режимов работы котла. Схема наглядно указывает распределение тепловых потоков для каждого отдельно взятого режима работы котельного оборудования

Если какая-то часть (например, контур теплых полов) отопительной системы достигает заданной точки прогрева, отбор теплоносителя второстепенным контуром временно прекращается. Циркуляционный насос отключается автоматикой, а поток воды направляется через гидрострелку от холодной стороны на горячую (Q1 < Q2).

Популярные производители

Компаний, занимающихся производством гидравлических разделителей для отопительных сетей, не так мало, как может показаться на первый взгляд. Однако сегодня мы ознакомимся с продукцией всего двух компаний, GIDRUSS и ООО «Атом», так как они считаются самыми популярными.

Таблица. Характеристики гидравлических разделителей производства GIDRUSS.

Источник: technika-remont.ru

Гидрострелка: принцип работы, назначение и расчеты

blank

Итак, что же называется гидрострелкой в отопительной системе частного дома? Температурный и гидравлический буфер, который обеспечивает процессы корреляции температур обратки и подачи, упорядоченный максимальный проток теплоносителя, называется гидрострелкой. Для чего же нужна гидравлическая стрелка?

Очень просто можно объяснить, для чего нужна в отопительной системе гидрострелка? Владельцы частных домов хорошо знают, что такое разбалансировка теплоснабжения. Современные котлы имеют меньший по объему контур. В то же время расход потребителя при циркуляции – меньше. С помощью гидрострелки можно отделить ее работу от теплогенератора вторичной цепи, увеличить надежность и качество работы системы.

Чтобы понять, для чего нужна в системе отопления гидрострелка, нужно назвать ряд преимуществ систем отопления с гидравлическим терморазделителем. Прежде всего, разделитель является обязательным условием производителей оборудования для гарантии технического обслуживания на котел мощностью до 50 киловатт и больше.

С помощью вспомогательного узла обеспечивается максимальный проток с ламинарным течением теплоносителя. Постоянно поддерживается температурный и гидравлический баланс в отопительной системе. Гидрострелка и контур отопления подключается параллельно. Это создает минимальные потери давления, производительности и тепла.

Патрубки подачи и обратки расположены по коленному принципу. Это обеспечивает температурный градиент вторичных контуров. Если подобрать оптимально гидрострелку для отопления, то можно защитить котел от разницы температур подачи и обратки.

Предохраняется оборудование от теплового удара. Гидравлическая стрелка увеличивает коэффициент полезного действия котла. Кроме того, обеспечивается вторичная циркуляция части теплоносителя в котловом контуре. Топливо и электроэнергия экономится. Сохраняется постоянный объем котловой воды.

При необходимости можно с помощью разделителя компенсировать дефицит расхода во второстепенном контуре. Если насосы имеют высокую мощность, то их влияние можно с помощью полого разделителя снизить. Нагрузка подается на вторичный контур и котел.

Гидродинамические процессы в системе стабилизируются принципом работы гидрострелки. Для того чтобы продлить срок эксплуатации насоса, нужно своевременно удалять механические примеси из теплоносителя. Кроме того, продлевается эксплуатационный срок датчиков, счетчиков, вентилей. При делении потоков (независимый контур потребителя и контур теплогенератора) гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.

Видео: Что такое гидрострелка (гидравлическая стрелка)

Гидравлическая стрелка для систем отопления, схема и как устроена

Гидравлический разделитель – это полый вертикальный сосуд, который состоит из труб большого диаметра (квадратного профиля) с заглушками эллиптического типа с торцов. Размеры разделителя обуславливаются мощностью котла, зависят от количества и объемов контура.

Гидравлическая стрелка имеет массивный металлический корпус. Его устанавливают на опоры, чтобы на трубопроводе не было линейного напряжения. Компактные устройства крепятся к стене с помощью кронштейна. Отопительный трубопровод и патрубок гидрострелки соединяется с помощью фланцев или же резьбы.

В верхней точке корпуса устанавливается автоматический клапан воздухоотводчика.

Устройство гидравлического разделителя

В верхней точке корпуса устанавливается автоматический клапан воздухоотводчика. Через специальный клапан или вентиль можно удалять осадок. Он врезан снизу. Как правило, гидравлическую стрелку изготавливают из низкоуглеродистой стали или из нержавейки, меди, а также из полипропилена. Корпус будет обработан антикоррозийным составом и покрыт утеплителем.

Важно! Полимерные гидрострелки используются в системах, которые работают от котла мощностью 13-35 киловатт. Для теплогенераторов, которые работают на твердом топливе, НЕ используются полипропиленовые гидрострелки.

Дополнительные параметры оборудования системы отопления

Современные модели, как правило, совмещают с функцией разделителя, регулятора температуры и сепаратора. Терморегулятор-клапан обеспечивает температурный градиент на вторичном контуре. Выделение растворенного кислорода из теплоносителя позволяет снизить риск эрозии внутренних поверхностей оборудования. Продлить срок работы колеса и подшипников циркуляционных насосов поможет удаление из потока взвешенных частиц.

Перфорированные горизонтальные перегородки разделяют внутренний объем пополам. Потоки обратки подачи соединяются в зоне нулевой точки, скользят в разные стороны, при этом не создается дополнительное сопротивление.

Перфорированные горизонтальные перегородки разделяют внутренний объем пополам

Подключение гидроразделителя и принцип работы

В высокотемпературной зоне находятся пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель находятся в нижней части корпуса.

Гидрострелка обладает некоторыми конструктивными особенностями. Итак, она имеет температурный датчик, манометр, терморегулятор и клапан, а также линию по запитке системы при включении. Для сложного оборудования нужна наладка, частые осмотры, техобслуживание.
Работа гидравлической стрелки в системе отопления

В теплоносителе поток проходит со скоростью 0,2 метра в секунду. Котловой насос разгоняет кипяток до 0.9 метров в секунду. По рекомендованному скоростному режиму можно понять, для чего предназначена гидравлическая стрелка.

За счет изменения направления движения потока гасится скорость водяных потоков при минимальной потере тепла в системе. Ламинарный поток приводит к тому, что гидравлическое сопротивление в корпусе почти отсутствует. Буферная зона делит котел на цепь потребителя. Обеспечивается автономная работа насоса на каждом отопительном контуре. Гидравлический баланс не нарушается.

Расчетным параметрам системы соответствует нейтральный режим работы гидроразделителя, при котором соответствуют такие параметры, как напор, температура и расход. Насосное оборудование имеет достаточную суммарную мощность. Взвешенные частицы осаживаются в гидрострелке по средствам ламинарного движения потока.

Принцип работы гидрострелки в схеме отопления

Гидравлический разделитель: принцип работы в отоплении частного дома

Принцип работы гидрострелки отражается схемой отопления дачи. Котел при этом не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре. Термодатчики срабатывают при разнице температур подачи-обратки. При дефиците расхода подмешивается холодная вода (теплоноситель). Автоматическое оборудование выводит теплогенератор на максимальный режим горения.

Но потребитель не получает достаточного количества тепла. При разбалансировке системы отопления появляется угроза теплового удара.

На первичном контуре объемный поток больше, чем расход теплоносителя зависимой цепи. Если котел работает в оптимальном режиме

Гидравлическая стрелка для систем отопления, схема работы

На первичном контуре объемный поток больше, чем расход теплоносителя зависимой цепи. Если котел работает в оптимальном режиме, то при розжиге агрегата или при параллельном выключении насосов вторичных контуров, теплоноситель циркулирует через гидравлическую стрелку по первичному контуру. Температура обратки, поступающая в котел, выравнивается доливанием теплоносителя из подачи. Потребитель получает достаточное количество теплоносителя.

Обязательным считается условие, при котором производитель, обладающий циркуляционным насосом первичного контура, на 10 процентов больше, чем суммарный напор насосов во второстепенном контуре.

Как рассчитать параметры гидравлической стрелки в системе отопления дома

Итак, как же самостоятельно рассчитать гидравлическую стрелку системы отопления частного дома? Можно вычислить нужные размеры по формулам или выбрать диаметр на основании «3D».

Примечательно! Формулы расчета гидрострелки для отопления получаются эмпирическим путем. Диаметр входного патрубка в гидроразделитель соответствует диаметру выпуска котла.

Например, если определять параметры гидравлической стрелки практическим методом, то ориентировочный размер для малых разделителей нужно выбирать по диаметру выпускных патрубков. Расстояние между врезками составляет не меньше 10 диаметров штуцера. Высота корпуса будет намного больше диаметра труб.

Например, если определять параметры гидравлической стрелки практическим методом, то ориентировочный размер для малых разделителей нужно выбирать по диаметру выпускных патрубков.

Коленчатая схема гидравлической стрелки для отопления используется в подборе установки больших размеров. Согласно правилу 3D, диаметр корпуса будет составлять три диаметра патрубка. Расстояние 3Д определяется пропорции конструкции.

Если в системе нет распределительного коллектора, то количество врезок в разделитель будет больше. Трубопровод, который соединяет первый контур с гидравлической стрелкой, распределяются по высоте. Данный метод дает возможность регулировать температурный градиент в динамике. Условие должно выполняться для качественного отбора теплоносителя вторичными контурами.

Для обогревания небольших домов нужен котел. В него встраивают насос. Вторичные контуры присоединяются к котлу по средствам гидравлической стрелки. Независимые контуры в жилых домах с большой площадью подключаются через гребенку. В таком случае гидравлический разделитель будет большим. Распределительный коллектор устанавливается после гидравлической стрелки.

Устройство состоит из двух независимых частей. Они объединяются перемычками. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительный коллектор устанавливается после гидравлической стрелки. Устройство состоит из двух независимых частей. Они объединяются перемычками. По количеству вторичных контуров врезают попарно расположенные патрубки.

Внешний вид гидроразделителя

  • За счет распределительной гребенки облегчается эксплуатация и ремонт техники. Регулирующая и запорная арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора создает равномерный расход между разными контурами.
  • Компланарная распределительная гребенка и разделитель создают в комплексе гидравлический модуль. Компактный узел удобен для котельных, которые не имеют большой площади.
  • Монтажные выпуски создаются для обвязки звездочкой. Контур низкого напора теплого пола подключается снизу. Высоконапорный контур радиаторов включается в систему сверху.
  • Теплообменник устанавливается сбоку, на противоположной стороне от гидравлической стрелки.

С помощью регулирующей арматуры обеспечивается максимальный проток, а также напор на дальних от гидравлической стрелки контурах. Посредством балансировки уменьшаются процессы неправильного дросселированного потока. Это дает возможность получить расчетную подачу теплоносителя.

Важно! Автономная отопительная система – это контур, который работает с высокой температурой среды под давлением.

Для того чтобы сделать гидравлическую стрелку в отопительной системе частного дома, нужно обладать специальными навыками. Кроме того, нужно обладать определенными знаниями в теплотехнике. Сегодня существует множество сайтов, на которых представлены пошаговые инструкции по созданию своими руками гидравлической стрелки для системы отопления.

При наличии теоретических знаний можно самому составить схемы и чертежи гидравлической стрелки отопления. Кроме того, можно создать индивидуальный заказ оборудования в специализированной компании. Работы подрядчика можно проконтролировать, опираясь на полученные знания.

Обязательно посмотрите видео: нужна ли гидрострелка в системе отопления?

Не рекомендуется доверять работу не профессионалам, так как это опасно для жизни. Нужно помнить о том, что испорченное оборудование по вине владельца не подлежит гарантийному обслуживанию и возврату.

Источник: machosrules.ru

Датчик температуры в гидрострелке

Гидравлическая стрелка (гидрострелка, гидравлический разделитель) служит для разделения и увязки первичного и вторичного контуров системы отопления. При этом под вторичным контуром понимается совокупность контуров потребителей тепла – петель теплого пола, радиаторного отопления, горячего водоснабжения.

Поскольку нагрузка на эти подсистемы не постоянна, переменны и термогидравлические параметры (температура, расход, давление) вторичного контура в целом. В то же время для нормальной работы источника тепла (отопительного котла) желательна стабильность данных характеристик. Обеспечить теплогенератору такую стабильность и позволяет гидравлическая стрелка, установленная между котлом и потребителями (рис. 1).

Рис.1. Гидравлическая стрелка в системе отопления

Действие гидравлического разделителя основано на значительном увеличении сечения потока теплоносителя: как правило, гидрострелку выполняют таким образом, чтобы диаметр ее корпуса (колбы) в три раза превышал диаметр наибольшего присоединительного патрубка или чтобы поперечное сечение корпуса равнялось суммарному сечению всех патрубков.

При увеличении диаметра потока в три раза его скорость снижается в девять, а динамическое давление – в 81 раз (и там, и там – квадратичная зависимость). Это позволяет утверждать, что перепады давлений между присоединяемыми к гидрострелке трубопроводами ничтожно малы.

Режимы работы

Говоря о гидравлической стрелке нередко проводят аналогию со стрелкой железнодорожной. Их работа, действительно, схожа: оба устройства задают нужное направление движения, в одном случае – транспорта, в другом – теплоносителя. Разница в том, что «переключение» гидрострелки не требует какого-либо внешнего усилия, а происходит само собой, в зависимости от потребления тепла и горячей воды. Ниже рассмотрены режимы работы гидравлического разделителя.

Режим 1. Нагрузка на систему отопления такова, что расход первичного и вторичного совпадают, т.е. нагретый котлом теплоноситель полностью передается потребителям, и его достаточно (G1 = G11 = G2 = G21, Т1 = Т11, T21 = T2). В этом случае гидрострелка «включена» напрямую и работает как два раздельных трубопровода. Схема движения, хромограммы скоростей и давлений теплоносителя в корпусе разделителя показаны для этого режима на рис. 2. Такой режим можно назвать расчетным.

Режим 3. Потребление тепла понижено (например, в межсезонье), и расход теплоносителя во вторичном контуре меньше, чем в первичном (G1 > G11, Т1 = Т11, Т21 ˂ T2, G1 = G2, G11 = G21). При этом избыток теплоносителя возвращается к котлу через гидрострелку, не попадая во вторичный контур (рис. 4). Расчетные формулы: ΔТ1 = Т1 – Т2 = Q/c· G1; ΔТ2 = Т11 – Т21 = Q/c· G11; Т2 = Т1 – ΔТ1; Т11 = Т1; Т21 = Т11 – ΔТ2. Данный режим является оптимальным при необходимости защиты котла от так называемой низкотемпературной коррозии.

При отсутствии потоков по контурам системы отопления гидравлический разделитель не препятствует естественной (за счет гравитационных сил) циркуляции теплоносителя, что демонстрирует хромограмма, представленная на рис. 5.

Рис. 5. Хромограмма температуры в статическом режиме

Конструкция и оснащение

Благодаря резкому снижению скорости потока в гидрострелке, ее конструкции и пространственному расположению (справедливо для вертикальных гидроразделителей) данный элемент является идеальной точкой системы для удаления из теплоносителя воздуха и шлама. (Отметим, впрочем, что не все производители оборудования реализуют такие функции).

Что такое гидрострелка (гидравлический разделитель) в системе отопления

Спроектировать собственную систему отопления далеко непросто. Даже если «планируют» ее монтажники, вам надо быть в курсе многих нюансов. Во-первых, чтобы проконтролировать их работу, во-вторых, чтобы оценить необходимость и целесообразность их предложений. Например, в последние годы усиленно пропагандируется гидрострелка для отопления.

Это небольшое дополнение, установка которого выливается в немалую сумму. В некоторых случаях оно очень полезно, в других без него легко можно обойтись.

Что такое гидрострелка и где её устанавливают

Правильное название этого устройства — гидравлическая стрелка или гидроразделитель. Представляет собой кусок круглой или квадратной трубы с приваренными патрубками. Внутри, как правило, ничего нет. В некоторых случаях могут стоять две сетки. Одна (вверху) для лучшего «отхождения» воздушных пузырьков, вторая (внизу) для отсева загрязнений.

Примеры гидрострелок промышленного производства

В системе отопления гидрострелка ставится между котлом и потребителями — отопительными контурами. Располагаться может как горизонтально, так и вертикально. Чаще ставят вертикально. При таком расположении в верхней части ставят автоматический воздухоотводчик, внизу — запорный кран. Через кран периодически сливается некоторая часть воды с накопившейся грязью.

Где в системе отопления ставят гидроразделитель

То есть получается, что вертикально поставленный гидроразделитель, одновременно с основными функциями, отводит воздух и дает возможность удалять шлам.

Назначение и принцип работы

Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.

Схематическое изображение гидрострелки и ее места в системе отопления

Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Зачем нужна гидрострелка для отопления? Давайте рассмотрим на примере. В системе отопления с несколькими насосами они зачастую имеют разную производительность. Часто получается так, что один насос в разы более мощный. Ставить все насосы приходится рядом — в коллекторном узле, где они гидравлически связаны.

Когда мощный насос включается на полную мощность, все остальные контура остаются без теплоносителя. Такое случается сплошь и рядом. Чтобы избежать подобных ситуаций и ставят в системе отопления гидрострелку. Второй путь — разнести насосы на большое расстояние.

Режимы работы

Теоретически, возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже. Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления. Это идеальная ситуация, в реальной жизни встречающаяся очень редко. Объясним почему.

Современное отопление подстраивает работу по температуре теплоносителя или по температуре в помещении. Представим, что все идеально рассчитали, подкрутили вентили и после настройки достигнуто равенство. Но через некоторое время параметры работы котла или одного из контуров отопления изменятся. Оборудование подстроится под ситуацию, а равенство производительности будет нарушено. Так что этот режим может просуществовать считанные минуты (или даже еще меньше).

Возможные режимы работы системы отопления с гидроразделителем

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насосы подобраны неправильно. Вернее, насос котла имеет слишком малую производительность.

В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. То есть, на выходе котла, например, 80°C, в контура после подмеса холодной воды идет, например, 65°C (реальная температура зависит от дефицита расхода). Пройдя по отопительным приборам, температура теплоносителя опускается на 20-25°С.

То есть, температура теплоносителя, подаваемого в котел, будет в лучшем случае 45°C. Если сравнить с выходной — 80°C, то дельта температур слишком велика для обычного котла (не конденсационного). Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.

Когда гидрострелка нужна

Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.

При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант

Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо.

Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.

Когда можно поставить

Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем. Можно обойтись и если устанавливаются один-два насоса на контуры. Такую систему можно будет сбалансировать при помощи регулировочных кранов. Когда установка гидрострелки оправдана? Когда в наличии такие условия:

  • Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
  • Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
  • В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).

Пример системы отопления с гидрострелкой

В первом случае гидроразвязка, скорее всего, нужна, во втором, стоит думать об ее установке. Почему только думать? Потому что это немалые расходы. И дело не только в стоимости гидрострелки. Она стоит около 300$. Придется ставить еще дополнительное оборудование.

Как минимум нужны коллекторы на входе и выходе, насосы на каждый контур (при небольшой системе без гидрострелки без них можно обойтись), а также блок управления скоростью насосов, так как через котел они уже управляться не смогут. В сумме с платой за монтаж оборудования этот «довесок» выливается примерно в две тысячи долларов. Действительно немало.

Зачем тогда ставят это оборудование? Потому что с гидрострелкой отопление работает стабильнее, не требует постоянной подстройки потока теплоносителя в контурах. Если вы спросите владельцев коттеджей, у которых отопление сделано без гидроразделителя, вам скажут, что часто приходится перенастраивать систему — крутить вентиля, регулируя потоки теплоносителя в контурах.

Это характерно, если используются различные элементы отопления. Например, на первом этаже теплый пол, радиаторы на двух этажах, отапливаемые подсобные помещения, в которых надо поддерживать минимальную температуру (гараж, например). Если у вас предполагается примерно такая же система, а перспектива «подстройки» вас не устраивает, можно ставить гидрострелку для отопления. При ее наличии в каждый контур идет столько теплоносителя, сколько он требует в данный момент и никоим образом не зависит от параметров эксплуатации, работающих рядом насосов других контуров.

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

  • Резьба на сгонах должна быть хорошо прорезанной и симметричной.
  • Стенки отводов одинаковой толщины.

Качество самодельного изделия может быть «не очень»

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

  • Свежие записи
  • Как заменить шланг на автомобильном компрессоре
  • Как снять компрессор пневмоподвески прадо 120
  • На что влияет датчик холостого хода
  • Что такое датчик холла в автомобиле
  • Какое масло можно заливать в компрессор

Источник: shamrin.ru

Как работает стрелка в системе отопления

1

В традиционной системе отопления ранее существовало несколько недостатков: невозможность регулирования при изменении условий и расчет отопления, сложности, связанные с выбором подходящего циркуляционного насоса, тепловые колебания внутри котла, частая разбалансировка системы и выход ее из строя по этому мы с вами что такое гидрострелка для отопления и какой ее принцип работы.

Используемая в современных установках гидрострелка для отопления позволяет избежать многих проблем в процессе эксплуатации системы.

Преимущества

Гидрострелка для отопления на сегодняшний день является незаменимым прибором. Это компенсационная камера, служащая для связывания отопительных элементов. Она необходима для систем с принудительной циркуляцией теплоносителя, в которых используются насосы отопления.

Основные преимущества гидрострелки в системе отопления дома заключаются в следующем:

  • Связывает отопительные контуры;
  • Обеспечивает бесперебойную работу всех приборов системы;
  • Устраняет температурные перепады контролирует давление;
  • Препятствует возникновению «термоклина».
  • Обеспечивает более длительную эксплуатацию котельного оборудования.

Основные преимущества

Коллектор с гидрострелкой

Благодаря гидравлической стрелки для отопления обеспечивается экономичная и бесперебойная работа котельного оборудования. Стрелка моментально реагирует на малейшие изменений параметров системы обогрева, связанных с перепадами давления, расходом теплоносителя, температуры в отоплении, и своевременно их устраняет причины.

Наиболее опасным явлением в системе отопления является так называемый «термоклин», когда происходит резкий температурный скачок во время соприкосновения горячей и холодной воды. Это очень негативно может сказаться на целостности котла. Но, если в отопительной установке имеется гидравлический разделитель, то можно избежать этого неприятного эффекта.

Схема и принцип работы

Гидравлический разделитель в системах обогрева жилья служит для разделения двухконтурного котла и разводки отопления. Помимо этого гидрострелка отопления является защитой котла (особенного это касается чугунных котлов) от теплового удара, который может возникнуть при первичном подключении.

Схема и принцип работы

Схема работы гидрострелки

В настоящее время применяют многоконтурные установки, т.е. содержащие несколько отопительных гидравлических контуров (низкотемпературные и высокотемпературные). Помимо этого применяются также смесительные узлы, благодаря которым поддерживается заданная температура в системе отопления.

Балансировка температуры осуществляется путем смешивания его с разными температурными режимами, которое производится автоматически. Учитывая, что расход теплоносителя во всех отопительных элементах непостоянен и может изменяться под действием различных условий, возникает необходимость в применении прибора, который смог бы обеспечить постоянный расход воды. Для того, чтобы экономный расход был постоянен необходимо их разделение, что даст независимо производство и потребление тепла. Такое разделение становится возможным при использовании гидрострелки.

Гидравлический разделитель в отоплении является вертикально установленной перемычкой и имеет большой диаметр. Главная функция гидравлического разделителя — создание зоны пониженного давления. Таким образом, благодаря гидравлическому разделителю обеспечивается балансировка контуров котла и остальных элементов потребителей тепла.

Благодаря большому диаметру происходит быстрое снижение скорости теплоносителя. В результате температура между горячим теплоносителем и холодным в камере будет составлять в пределах 45 градусов.

Обычно гидрострелка выполняется из низкоуглеродистой стали. В состав конструкции гидрострелки входят четыре штуцера, перфорированная перегородка, гильза, измеряющая температуру, вентиль.

Правила установки

  • Гидрострелка должна устанавливаться строго в вертикальном положении;
  • Скорость теплоносителя в камере должна быть не выше 0,1 м/с;
  • Высота разделителя должна быть меньше высоты распределителя (правило трех диаметров);
  • Высокотемпературный контур должен быть подключен к верхней части разделителя.

Правила установки

Схема подключения гидравлического разделителя

Как выбрать гидрострелку

При выборе гидравлического разделителя для системы отопления обязательным условием является расчет диаметра стрелки. Расчет гидрострелки для системы должен быть выполнен таким образом, чтобы обеспечить минимальную скорость теплоносителя в камере и подводящего отопительного оборудования.

При расчете могут учитываться зависимость диаметра разделителя от мощности котла, от максимальной скорости теплоносителя, от мощности котельного оборудования.

Гидравлический распределитель – это незаменимое устройство в современных технологиях отопительных систем, имеющий ряд преимуществ:

  • Исключает гидравлическое взаимодействие элементов котла и отопления;
  • Контуры по производству тепла и по потреблению имеют только собственный объем потока теплоносителя;
  • Увеличивает эффективность работы котельного оборудования;
  • Конструкция позволяет подключение расширительного бака и прибора для отвода воздуха;
  • Возможно подключение дополнительного оборудования;
  • Служит защитой чугунных котлов от теплового удара.

Для создания в доме комфортной температуры и при этом получит минимальные расходы на энергоноситель, то наиболее выгодным решением будет применение гидравлического распределителя. Использование такой конструкции как гидравлический разделитель заметно повысить эффективность работы, при этом позволит сэкономить на газе или на электроэнергии, 25% и 50% соответственно при использовании отопления на газе.

На рынке представлены готовые гидравлические приборы от разных производителей. Выбирая соответствующую модель гидрострелки для отопления, необходимо учесть мощность котельного оборудования и максимальную скорость теплоносителя (л/ч).

Готовые приборы имеют антикоррозионное покрытие, изолирующий материал, оснащены автоматическим дегазатором и отделителем шлама.

Применение гидрострелки в системах отопления наиболее целесообразно в следующих случаях:

  • в системах отопления, имеющих большую или среднюю мощности;
  • при использовании одного или нескольких котлов;
  • При наличии нескольких отопительных контуров.
