Как правильно установить бойлер: пошаговое руководство

Конечно же приобретение хорошего бойлера уже пол дела, но также не мало важным фактором является его правильная установка. В случае правильного монтажа прибора, он будет работать долгое время и без проблем, а в случае неправильной установки могут происходить замыкания и затопления. Совершенно неважно, где будет располагаться водонагреватель, на даче или в доме, самое главное — это знать, как правильно установить бойлер.

При установке прибора важно:

1. По правилам подключить прибор к системе водоснабжения.
2. Оборудовать безопасное электроснабжение водонагревательного устройства.

Устанавливать самому или доверить профессионалу?

Многие рекомендуют доверить установку бойлера специалисту, так как он даст вам гарантию на то, что бойлер не выйдет из строя из-за неправильного монтажа.

Но не каждый может доверить такую работу постороннему человеку, пусть даже и профессионалу, кто-то вообще считает, что в доме лучше стараться все делать самостоятельно и это правильно с какой-то стороны. В документации по эксплуатации агрегата присутствует инструкция по установке прибора, если следовать всем пунктам, то можно все сделать самостоятельно.

Самостоятельная установка бойлера обладает некоторыми преимуществами:

• Вы сэкономите деньги и время. Ведь пока вы вызовете мастера, пока он примет заявку и соизволит прийти, уйдет достаточно большое количество времени.
• Вы узнаете как правильно установить бойлер своими руками, и в случае ремонтных работ вам не придется повторно вызывать мастера.

Но важно знать, что не каждый бойлер можно установить самостоятельно, к примеру, газовый водонагреватель под силу установить только профессионалу, в то время как с электрическим водонагревателем может справиться каждый.

Этапы установки бойлера

Следуйте пошаговой инструкции и вы поймете, что в самостоятельной установке электрического водонагревателя нет ничего сложного.

Подготовительный этап

1. Для начала нужно определить место для расположения бойлера. Для этого необходимо выполнить следующие условия:

• Располагаться бойлер должен в свободном месте, так, чтобы к нему был доступ.
• Там где будет устанавливаться прибор должна быть крепкая стена (не из гипсокартона).
• Водопроводные трубы должны быть пригодными для врезки в них установки.
• Прибор достаточно мощный и проводка должна выдержать данную нагрузку.

Все эти этапы нужно продумать до начала работы с установкой, ведь если этого не сделать, будет потрачено уйма времени на переделывания.

2. Конечно же, как и для любой другой работы, нужны инструменты и комплектующие, которые вы должны заранее подготовить:

• Запорные краны;
• Перфоратор;
• Разводной и гаечный ключи;
• Тройники;
• Пассатижи;
• Рулетка;
• Отвертка;
• Труба металлопластиковая ( длина с размером зависят от условий подключения);
• Герметичная лента;
• Паста;
• Пакля;
• Соединительные гибкие шланги (2 шт., в случае если они не предусмотрены в комплекте).

Основной этап

У вас не будет много хлопот с установкой накопительного бойлера, в отличии от проточного водонагревателя. Весь процесс установки заключается в правильном крепеже бойлера и подведение к нему труб. В работу входит изготовление отверстий под крепления, при этом нужно рассчитать расстояние от бойлера до потолка, дабы без особых усилий надеть его на крепежные элементы.

Монтаж водонагревателя

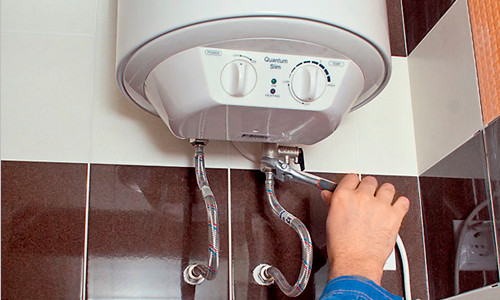

1. К водопроводу нужно подключить бойлер.

• Нужно соединить вводы и выходы прибора. Нужно знать, что на ввод холодной воды устанавливают клапан для сброса напряжения. Этот клапан для сброса напряжения, а также гибкие шланги продаются в комплекте с бойлером, но бывают случаи когда они отсутствуют и их нужно докупить отдельно.
• В случае отсутствия вывода, необходимо его смонтировать. Время работы затраченное на вырезку зависит от вида труб, если они из металлопластика, то работа будет идти быстрее, если же из металла, то придется потратить больше сил и времени. Для этой работы вам понадобятся плашка и дополнительные переходники.

Совет: Для того что бы вода без затруднения спускалась при тех. обслуживании, следует установить тройник перед запорным клапаном с подключенным к нему краном.

2. После нарезки болгаркой, на трубу наносят резьбу при помощи плашки и герметизируя устанавливают тройник или переходник с подсоединенным к нему краном.

3. Затем подсоединяют кран с горячей водой и выход на бойлер.

4. Выпускают воздух и осуществляют проверку на герметичность.

5. Затем происходит подключение бойлера к питанию при помощи автоматического выключателя или розетки. В случае если бойлер работает исправно, загорается специальный индикатор.

6. Финальным этапом считается регулировка температурного режима. Если установка прошла удачно, то прибор уже готов к работе.

Некоторые советы по выбору и установке

1. Для того чтобы установить бройлер, следует учесть как ширину и высоту стены, где будет крепиться прибор, так и расстояние ширины выступа у водонагревателя. Следует также отнестись внимательно к выбору крепежа в зависимости от материала стен.
2. Водонагреватели горизонтальной ориентации нужно устанавливать только горизонтально. А вертикальные только вертикально, не нужно ставить их на пол, там есть специальные устройства, которые обеспечивают работу.
3. Когда подключается Термекс (водонагреватель) к водопроводу рекомендовано использовать медные трубы которые будут окутаны в пластиковую оплетку, мало того что это надежно, так еще и более эстетично смориться при монтаже трубы.
4. Подключения Термекса осуществляется только при наличии полного бака. Иначе он может выйти из строя.
5. Не рекомендуется подключать к одному кабелю помимо бойлера что-либо еще. Также нельзя подсоединять прибор напрямую к автомату.
6. Не желательно сливать воду с бойлера даже в случае если он не используется.

Цена за внешнюю установку

Если после изучения материала по самостоятельной установке бойлера, вы решили все-таки довериться профессионалам, то ценовой диапазон будет варьироваться в зависимости от необходимого количества работ и объема устройства:

• В базовую установку прибора входит монтаж, обеспечение герметизации, подсоединение к сети, а также к водопроводу, монтаж клапана и инструктаж по ТБ.
• К дополнительным услугам можно отнести установку тройника, автомата, кранов и вентилей, а также перфорацию стен и прокладку кабеля.

С помощью этого перечня можно понять, что стоимость услуги варьируется от проделанной работы. Прежде чем принять решение, необходимо взвесить все плюсы и минусы, после чего вы возможно придете к мысли о самостоятельной установке. Самое главное, что теперь вы знаете как правильно установить бойлер. Глаза боятся — руки делают!

Водонагреватель: как выбрать и куда вешать

С наступлением лета каждый житель многоквартирного дома сталкивается с плановым отключением горячей воды. Если вы не хотите устраивать танцы с бубном – бегать с ведрами, тазиками и чайником, стоит задуматься об установке водонагревателя. На рынке существует множество моделей оборудования, позволяющих закрывать потребности даже самой большой семьи. Но как выбрать подходящую модель, и куда его вообще вешать? Обо всем по порядку.

Какой водонагреватель выбрать — проточный или накопительный?

По типу конструкции водонагреватели бывают электрическими и газовыми. Первые в быту называются бойлерами, а газовые — колонками. Кардинального отличия между ними нет, однако наибольшую популярность все же получили электрические модели. Принято считать, что газовое оборудование опаснее, поэтому многие потребители не решаются его покупать.

Более того, газовые колонки очень чувствительны к напору воды. Если он уменьшается, газ перестает зажигаться.

По принципу функционирования встречаются проточные или накопительные водонагреватели. Первые греют воду сразу, не накапливая ее внутри системы. Как правило, такие модели очень компактные, поэтому их можно органично вписать практически в любой кухонный шкафчик. Единственная проблема заключается в том, что проточные водонагреватели не могут похвастаться высокой пропускной способностью. Для мытья посуды такой вариант подходит отлично, а вот душ, скорее всего, будет немного прохладным.

Помимо этого, проточные водонагреватели сильно зависимы от напора воды. Если один член семьи принимает душ, а второй в этот момент откроет кран с горячей водой, из душа польется ледяная вода. А если напор воды уменьшится, наоборот, потечет «кипяток». Такие неудобства практически полностью исключают возможность установки проточного водонагревателя как полноценную систему для дома.

Другое дело — накопительные водонагреватели. С ними таких проблем не будет, поскольку горячая вода формируется не в моменте, а накапливается внутри резервуара. Далее она смешивается с холодной водой. Но тут нужно угадать с объемом резервуара, поскольку вода нагревается медленнее, чем тратится.

Как правильно рассчитать объем накопительного водонагревателя

Вопрос сложный и требует ответственного подхода. Все люди разные, и одним для комфортного принятия душа нужно буквально 30-40 л воды, а другим и 70 л будет мало. Также стоит учесть, что помимо водных процедур, горячая вода будет расходоваться на мытье посуды и для других целей.

Представим, что вы и члены вашей семьи — среднестатистические люди, рационально расходующие воду. Выполним несложные математические расчеты:

• Для семьи из 2-3 человек будет достаточно резервуара емкостью 60-80 л. Этого хватит и для мытья посуды, и для комфортного принятия душа.
• Для семьи из 4-5 человек стоит приобрести бойлер с объемом 100 л. Его будет вполне достаточно для всех бытовых нужд.
• Для семьи из 6-7 человек понадобится водонагреватель с вместимостью 130-150 л. С ним можно и ванну принять, и посуду мыть одновременно.
• Для большой семьи из 7 и более человек оптимальным вариантом будут бойлеры с объемом свыше 200 л. Это мощная габаритная установка, для размещения которой лучше выделить отдельное помещение.

Но стоит помнить, что это лишь примерные цифры. Отталкиваться нужно от индивидуальных потребностей всех членов семьи.

Если проточный, то какой?

Предположим, что в вашем доме никогда не бывает проблем с напором воды. У вас небольшая семья, и водонагреватель вы будете использовать только 14 дней в году, пока проводится обслуживание отопительной системы. В этом случае можно рассмотреть приобретение компактного проточного водонагревателя. Но как понять, какая нужна мощность оборудования?

Вернемся к цифрам:

• До 3 кВт — только для мытья посуды. Такие водонагреватели могут подогревать воду до 40 градусов, но выдают не более 2-3 л в минуту. Душ с таким аппаратом принять вряд ли получится, но вот вымыть посуду — вполне.
• От 3 до 6 кВт — чуть больше, чем для мытья посуды. Душ по-прежнему не примешь, но уже можно обеспечить вывод воды на несколько кранов.
• От 6 до 8 кВт — можно принимать душ. Правда, температура будет в районе 36-37 градусов.
• От 8 до 12 кВт — комфортный душ. Напор воды будет посильнее, да и температуру можно выставить повыше.
• Свыше 12 кВт — можно принимать даже ванну. Такой водонагреватель будет выдавать до 15-20 л воды при температуре в районе 45 градусов.

Проблема в том, что все водонагреватели мощностью от 8 кВт потребляют довольно много энергии. И страшит здесь не чек за электричество в квитанции, а то, что старая проводка может попросту не выдержать такие мощности. Перед установкой подобных устройств лучше проконсультироваться с электриком.

Как правильно выбрать место для установки водонагревателя

Чаще всего водонагреватели устанавливают на кухне либо в ванной комнате.

При выборе конкретного места для монтажа нужно учесть следующие нюансы:

• Водонагреватель нужно ставить как можно ближе к точкам вывода. Если оборудование располагается далеко, будут большие потери тепла.
• Водонагреватель должен располагаться в защищенном месте. Лучше всего — в специальном шкафчике.
• К водонагревателю всегда должен быть открыт доступ. Не устанавливайте устройство за мебелью и уж тем более не монтируйте его в стену.

Важно учитывать, для каких целей будет использоваться водонагреватель. Если точка вывода будет только одна — кухонный кран, оборудование можно разместить прямо под раковиной. Такие модели очень компактны и не займут много места. Можно даже поступить еще проще и установить проточный нагреватель вместо смесителя, но такой вариант подойдет только тем, у кого часто наблюдаются проблемы с горячей водой.

Где спрятать бойлер в ванной комнате

Чаще всего бойлер приобретается с одной единственной целью — полностью обеспечить весь дом горячей водой. Вполне логично, что самым потребляемым местом будет ванная комната, именно здесь чаще всего и нужно устанавливать бойлер. Но как его грамотно спрятать, ведь все пространство помещения будет занято сантехникой?

Несколько мест все же должно остаться:

• В верхней части стены. Можно выбрать свободную стенку рядом с ванной или умывальником, оборудовать место для крепления и установить водонагреватель.
• Под потолком. Если у вас высокие потолки, спрятать водонагреватель можно именно там.
• Встроить в мебель. Почти в каждой ванной комнате есть специальный шкафчик, где спрятаны основные сантехнические узлы. Его можно немного расширить, разместив там водонагреватель.
• Над дверью или стиральной машинкой. Чаще всего именно в этих местах водонагреватель не будет мешать свободному перемещению.

• Если ванная комната совмещена с санузлом, то все еще проще — водонагреватель можно разместить прямо над унитазом.

Можно ли разместить бойлер в санузле

Санузел в принципе будет не самым удачным местом для размещения бойлера. Фактически здесь горячая вода не расходуется вовсе, она будет идти по трубам до кухни и в ванную комнату. Но если бойлер ни в одном из этих помещений разместить не удается, остается попробовать интегрировать его в санузел.

Возможных мест несколько:

• Ниша за унитазом. Она есть не везде, но в некоторых домах все же встречается.
• Над унитазом. Лучше всего размещать бойлер в самом верху, чтобы не цепляться за него головой.
• В углублении стены. Если в санузле имеется углубление или расположены полки, бойлер можно попробовать уместить здесь.
• Идеальный вариант — в центре сантехнических узлов, прикрыв все это дело жалюзи. Однако не в каждой квартире под трубы выделено столько места, чтобы там уместился еще и бойлер.

Как установить бойлер

Газовые модели должен устанавливать специалист, а вот электрические водонагреватели можно поставить и самому. Для этого вовсе не обязательно обладать какими-то знаниями, достаточно лишь вооружиться инструментом и четко следовать инструкции.

Весь процесс монтажа можно представить в несколько этапов:

• Выбор места и установка крепления. Чаще всего бойлеры фиксируются на стене, поэтому необходимо заранее установить крепеж. Лучше всего монтировать бойлер к прочным несущим элементам, особенно если речь идет о массивных моделях. В качестве крепления можно выбрать болты или крючки, особой разницы между ними нет.
• Подведение коммуникаций. Самое важное — выстроить правильную логистику труб. Если вам необходимо сделать разводку по всей квартире, скорее всего, трубы придется еще и паять. Сам процесс подключения очень простой, к каждому комплекту оборудования идет подробная инструкция. Важно не забыть установить запорные краны, они понадобятся при ремонте и обслуживании бойлера.
• Подключение электрики. Для этого рекомендуется использовать трехжильный провод, а надежность проводки лучше проверить заранее. Для заземления используются специальные разъемы, они отмечены на корпусе. Подключайте бойлер к свободному контуру, не перегруженному другими электроприборами.

К самому бойлеру лучше сразу докупить тройник и два шаровых крана, они обычно не идут в комплекте. Тройник понадобится для настройки сложной водопроводной сети, а шаровые краны — для быстрого спуска воды и забора воздуха. Если не обеспечить нормальное давление, вода будет стекать из бойлера часами.

Правила обслуживания водонагревателя

Со временем резервуар водонагревателя наполнится слоем грязи и ржавчины, а ТЭН покроется накипью. Вода станет долго нагреваться, а ее качество и состав существенно ухудшатся. Чем больше примесей в проточной воде, тем быстрее загрязнится нагреватель.

Как быть? Время от времени бойлеры необходимо чистить. Первым делом отключаем оборудование от сети, спускаем воду и отсоединяем все трубы. Нам необходимо получить доступ к ТЭНу, чтобы почистить его от накипи — для этого используем любые подручные средства, будь то металлическая щетка или отвертка. Далее переходим к баку.

Снимаем защитную крышку и промываем стенки сильным напором воды (можно использовать душ), для большего эффекта используем щетку.

Теперь останется лишь смыть грязную воду и установить водонагреватель обратно. Повторять такую процедуру нужно каждый год, а лучше — раз в полгода.

Как самостоятельно установить электрический бойлер

Преимущество электрического бойлера перед другими водонагревательными аппаратами — универсальность. Накопительный бак подойдет для любой квартиры и частного дома, поскольку потребляет всего 1.5…3 кВт электроэнергии. Разрешение на установку не требуется, ради экономии монтаж выполняется самостоятельно. Как установить водонагреватель и подключить к водопроводу своими руками, мы расскажем в данной инструкции.

Выбираем бойлер – сколько литров понадобится

Мы решили затронуть эту тему, поскольку от объема водонагревателя зависит нормальное обеспечение дома горячим водоснабжением (сокращенно – ГВС). Покупать бак с большим запасом воды тоже бессмысленно:

• возрастает время нагрева до комфортной температуры;
• цена оборудования повышается;
• усложняется установка накопительного водонагревателя из-за большого веса аппарата + приличный объем воды.

Совет. Если нагреватель нужен только для мытья посуды, лучше купить электрическую проточную модель малой мощности, которая ставится под раковину на кухне либо вместо смесителя. Как правильно выбрать электроводонагреватель для дачи, читайте в отдельной публикации.

Вместительность накопительного резервуара подбирается по расходу смешанной (теплой) воды на 1 жильца в сутки – 20 л для гигиенических нужд, еще 12 л – для хозяйственных. Бойлер на сколько литров нужен в итоге:

• при экономном потреблении семье из 2 человек достаточно 50 л, комфортном – 80 л;
• 3 чел. – 80…100 л;
• 4 члена семьи – 100…120 литров;
• 5 и более жильцов, активно пользующихся горячей водой – 120…150 л.

Кратко о принципе работы накопителя

Для правильного монтажа и подключения водонагревателя к инженерным сетям нужно знать устройство и принцип действия аппарата. Конструкция и схема работы выглядит так:

1. Основная емкость – нержавеющая либо стальная эмалированная – заполняется холодной водой через патрубок, выходящий в нижнюю зону бака.
2. При заполнении воздух полностью вытесняется в систему ГВС через заборную трубку горячей воды, расположенную в верхней зоне резервуара.
3. После включения бойлера вода греется трубчатым электронагревателем (сокращенно – ТЭН), встроенным в дно бака.
4. На одной площадке с ТЭНом установлен блок автоматики – погружной температурный датчик и термостат. Когда температура емкости достигает заданного порога, автоматика обесточивает ТЭН. После охлаждения воды на 3—5 °C термостат снова включает нагрев.
5. На входе из водопровода ставится группа безопасности бойлера. Деталь состоит из предохранительного и обратного клапана, функции – сбрасывать лишнее давление от расширения нагретой жидкости и не давать воде уходить из резервуара назад в трубу.
6. Рядом с ТЭНом располагается магниевый анод, предохраняющий металл бака от электрохимической коррозии. Снаружи емкость изолирована слоем полиуретана, потом закрыта декоративным кожухом, как показано на схеме в разрезе.

Справка. Мощность ТЭНа составляет 1.5…3 кВт в зависимости от объема резервуара. Некоторые плоские модели накопительных бойлеров оснащаются двумя электронагревателями.

Устройство бойлеров вертикального и горизонтального типа идентично — заборная трубка находится вверху, подающая — внизу. Отсюда возникает главная проблема обслуживания любого накопительного водонагревателя – слить воду через кран невозможно. Вопрос решается разными способами в зависимости от схемы обвязки, которые мы рассмотрим далее.

Инструкция по установке водонагревателя

Перед монтажом, а лучше – на стадии покупки определяем месторасположение бойлера. Ограничений нет – аппарат можно устанавливать хоть на чердаке или в подвале загородного дома. Указанные варианты не исключаются, но мы рекомендуем придерживаться следующих правил:

1. Оптимальный вариант для квартиры — закрепить горизонтальный аппарат над ванной. В случае аварии не затопите соседей. Вешать вертикальную модель водонагревателя здесь не стоит, во время мытья можете удариться о бак головой.
2. Еще одно место в квартире – туалет, бойлер ставится в нише над унитазом. Позитивный момент – экономия места, минус – неудобство обслуживания. Если возникнет протечка, рискуете подтопить соседей, нужно делать гидроизоляцию пола.
3. В частном коттедже нагреватель можно размещать в любом нежилом помещении. Главное условие – поближе к точкам водопотребления, чтобы при открытии крана не пришлось сливать много остывшей воды из труб. Подходящие комнаты: кухня, санузел, постирочная или котельная.
4. Обеспечьте доступ для обслуживания бытового прибора. Со стороны патрубков (снизу или сбоку) оставляйте не менее 50 см свободного пространства, чтоб можно было подключить шланг, подставить ведро, извлечь магниевый стержень или ТЭН в процессе ремонта.
5. От водонагревателя до ближайших стен и потолка делайте отступы 50…100 мм. Причина: на корпусе (особенно вверху) скапливается пыль, ее нужно как-то вытирать.

Информация к размышлению. В паспорте водонагревателя Termex (Термекс) производитель указывает: если пользователь решит установить аппарат в труднодоступном месте, то вынужден будет оплатить гарантийное обслуживание. В случае замены нагреватель демонтируется самостоятельно либо за свой счет.

Горизонтальную версию бойлера нельзя ставить вертикально и наоборот. Существуют универсальные модели, работающие в обоих положениях, но на практике водонагреватель редко приходится переставлять. Разве что при замене или переносе в другое место.

Французские водонагреватели Atlantic часто называют самыми НЕкитайскими водонагревателями. Причина в том, что у Atlantic множество собственных производств в разных странах мира. Но ни одного — в Китае. А самое главное, что Atlantic не использует китайские разработки – все бойлеры разрабатываются во Франции европейскими инженерами.

В водонагревателях Atlantic используется новейший «сухой» стеатитовый ТЭН — это фирменная запатентованная разработка компании. Стеатитовый ТЭН Atlantic служит до 20 лет, в то время как обычные «мокрые» ТЭНы необходимо менять каждые 2-3 года.

Обслуживать водонагреватель Atlantic нужно один раз в два года. То есть вдвое реже, чем обычные водонагреватели «Made in China» с обычными «мокрыми» ТЭНами. При этом общая стоимость обслуживания бойлера Atlantic за время эксплуатации будет в 3 раза ниже, чем в случае бойлера с «мокрым» ТЭНом.

Благодаря покрытию бака эмалью с диоксидом титана, магниевому аноду и увеличенной площади колбы, накипь и коррозия в Atlantic практически не образуется. А потому нагреватели Atlantic работают очень тихо.

Кроме того, водонагреватели Atlantic потребляют на 20% меньше электроэнергии по сравнению с другими водонагревателями.

Поэтому это САМЫЕ тихие, САМЫЕ экономичные и САМЫЕ мало-обслуживаемые водонагреватели из всех, представленных в продаже в России.

Ну и гарантия у Atlantic максимальная — 8 лет (обычно производители бойлеров ограничиваются 5 годами гарантии).

Способы крепления к стене

Один из недостатков накопительных агрегатов – большая масса. Например, бачок «Аристон» настенного монтажа (50 литров) весит 18 кг без воды, брутто – почти 70 кг. Вес 100-литрового водонагревателя нетто – 30 кг, полная масса запросто достигает 130 кг.

Крепить тяжеловесные бойлерные емкости приходится к разным стенам:

• из плотных материалов – бетона, кирпича, деревянного бруса, бревна;
• из пористых стройматериалов – газобетона, пеноблоков;
• к перегородкам каркасного типа, обшитых гипсокартоном, фанерой OSB.

Установка водонагревателя своими руками на бетонную стену производится с помощью распорных анкеров, оснащенных гайками. Технология проста: размечаем точки крепления по штатной скобе бака, сверлим отверстия, вставляем анкерные болты и прикручиваем бойлер гайками. Глубина отверстия и длина крепежа – минимум 7 см.

Примечание. Небольшие аппараты 30…50 л с одним подвесным кронштейном могут крепиться на пластмассовые дюбели и крюки (или болты). Водонагреватели с двумя скобами вешать на крюки нельзя – вы не угадаете точное положение отверстий, чтобы нагрузка распределилась на 4 точки равномерно.

В бревенчатых и брусовых домах задача решается еще проще – болт или крюк Ø8—10 мм вкручивается в подготовленное отверстие идентичного диаметра. Чтобы повесить бойлер на газобетон либо пористый кирпич, применяются такие способы:

1. Легкие водонагреватели объемом 30—50 литров прикрепляются с помощью пластиковых дюбелей, предназначенных для пенобетона (показаны ниже на фото).
2. Тяжелые баки более 80 л подвешиваются на специальные металлические дюбели, куда закручиваются болты с обычной метрической резьбой.
3. В материалах с большими порами и воздушными прослойками (например, керамические блоки) бойлер удержат химические анкеры.
4. Если агрегат размещается в котельной или другом подсобном помещении, где внешний вид не играет роли, сваривается круглая подпорка из полосы и 2 стальных труб. К стене резервуар фиксируется простыми дюбелями.

Сложнее всего устанавливать водонагреватель на гипсокартонные конструкции, особенно после ремонта квартиры, когда стены ванной уже облицованы плиткой. Хотя листы ГКЛ толщиной 12.5 мм способны выдерживать довольно тяжелые предметы, монтировать бойлер напрямую к гипсокартону нельзя, крепеж может вырваться в любой момент.

Какими приемами пользуются мастера при установке водонагревателя на гипсокартонную основу:

1. Самый надежный способ – применить закладные детали из дерева. Брус вставляется внутрь 2 вертикальных профилей каркаса, между ними на требуемой высоте ставится горизонтальная перемычка – деревянная доска 30…50 мм толщиной. После обшивки к ней прикручивается бойлер.
2. Готовую гипсокартонную отделку обшиваем дополнительным листом ГКЛ на участке стены, где планируется вешать водогрейную емкость. Для крепления к двухслойной конструкции применяем дюбель «Хартмут» от бренда Knauff, выдерживающий нагрузку 50 кг в 1 точке.
3. Изготавливаем металлическую пластину с крюками для бойлера, прикручиваем к профилям каркаса в 6—8 точках. Если деревянные закладные не были установлены, то агрегат свыше 50 л крепить на профили нельзя.
4. На облицованной плиткой стене можно применить складывающиеся металлические анкеры типа «молли». Здесь важно четко подобрать длину крепежного элемента, как это делает мастер на видео:

Подключение бойлера к водопроводу – 2 проверенных схемы

Производители водонагревателей рекомендуют подключать аппарат к трубам системы водоснабжения по прямой схеме. То есть, между предохранительным клапаном и штуцером холодной воды нет никакой арматуры и фитингов. Как сделать рекомендованную обвязку бойлера:

1. Подвешиваете агрегат на стену в нужном положении. Напрямую к патрубку холодной воды прикручиваете группу безопасности, резьбу, естественно, уплотняете льном либо нитью (ФУМ-лента – не лучший вариант).
2. Перед клапаном устанавливаете запорный шаровой кран диаметром ½“ ( Ду15).
3. К резьбе крана и штуцеру горячей воды присоединяете трубы. Стыки делаются разъемными – нужно применять фитинги с накидной гайкой (американки). Допускается использование гибких подводок – готовых шлангов с оплеткой.
4. На вывод сбросного клапана надеваете гибкую трубку, конец опускаете в канализацию, а лучше – в прозрачную пластиковую бутылку. Тогда сможете вовремя заметить неисправность элемента или проблемы с давлением в системе.
5. Чтобы проверить герметичность стыков, заполните емкость – откройте горячий кран на смесителе и водопроводе. Дождитесь, пока вода потечет из смесителя.

Уточнение. При обвязке водонагревателя горизонтального монтажа (с боковыми патрубками) на входном штуцере сначала устанавливается колено 90°, потом клапан. Сливной носик элемента должен быть направлен вниз.

Недостаток схемы – сложность опорожнения резервуара, для слива надо откручивать трубы. Если бойлер ставится на даче или в загородном доме с периодическим отоплением, стоит применить обвязку со сливным краном, изображенную на картинке.

Между обратным клапаном и штуцером появляется тройник с боковым вентилем, который служит для быстрого опорожнения бака. Отсекающий кран на горячей линии ставится в одном случае – когда водонагреватель подсоединен к трубам централизованной системы ГВС.

Совет. Для подключения аппарата к водоснабжению старайтесь не применять гибкие шланги, лучше подойти к штуцерам трубами – металлопластиком PEX–AL–PEX, полипропиленом PPR. Подводки служат недолго и начинают протекать среди ночи, когда давление в сети поднимается до максимума.

Как подать электропитание

Накопительный бойлер относится к бытовым электроприборам повышенной мощности. Аппарат должен питаться от отдельной кабельной линии, идущей от общего распределительного щитка. Как правильно подключить водонагреватель к электросети квартиры или частного дома:

1. Для подачи напряжения от щитка к бойлеру применяйте трехжильный медный кабель типа ВВГ. Сечение проводов подбирайте по мощности агрегата, пользуясь таблицей.
2. Для защиты питающей линии установите дифференциальный двухполюсный автомат с током срабатывания 30 мА, как показано на схеме.
3. Подключение заземляющей жилы – обязательное требование правил безопасности.
4. Чтобы подсоединить провода к контактам ТЭНа, снимите защитную пластмассовую крышку (обычно держится на 2—3 саморезах).
5. Ставить розетку для водонагревателя необязательно. Но если прибор снабжен заводской вилкой, то розетку можно аккуратно разместить сбоку от бака.

Важный момент. Не монтируйте розетку прямо под водонагревателем, где ее может залить водой в случае аварии. Весь процесс обвязки и подключения накопителя показан на видео:
