Как правильно ставить термоголовку на радиатор отопления

Как отрегулировать термоголовку на радиаторе отопления? Чтобы понять, как правильно установить термостатическую головку на батарею, важно разобраться в...

Как отрегулировать термоголовку на радиаторе отопления?

Чтобы понять, как правильно установить термостатическую головку на батарею, важно разобраться в ее устройстве. Когда ясен принцип функционирования, легко избежать проблем с монтажом.

Вентиль состоит из двух частей – регулировочного клапана и термостатического элемента. Вращая ручку, настраивают температурный режим. При этом ориентируются на шкалу с цифрами или точками – совмещают нужную из них с риской на корпусе. Между седлом клапана и его конусом есть расстояние, которое определяет количество воды, поступающей из системы отопления в радиатор.

Движением конуса управляет термостатический элемент. Он реагирует на изменение температуры воздуха в комнате за счет газоконденсатного заполнения – термочувствительной жидкости. Таким образом, происходит автоматическая регулировка потока теплоносителя в зависимости от изменения температуры воздуха в помещении. Она удерживается на одном уровне, комфортном для пользователя, например, 20 – 22 °С.

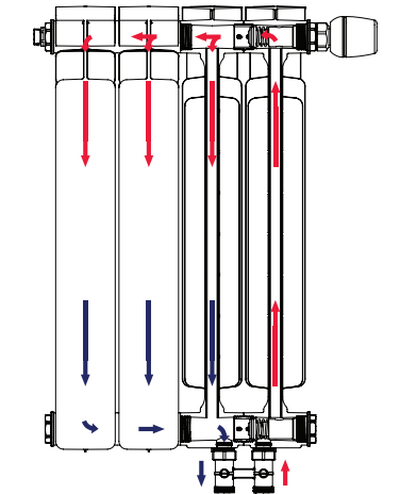

Как правильно установить термоголовку на радиатор отопления

Поддержание постоянной температуры в помещении и является главным достоинством термоголовки. Для ее понижения не надо открывать двери и окна (это особенно не выгодно владельцам собственной котельной – ведь затраченные на обогрев ресурсы буквально улетают в окно). Использование регулирующей аппаратуры экономит 10 – 20% тепловой энергии. И наконец, еще одним аргументом в пользу установки термоголовки на батарею является довольно простой монтаж и независимость ее работы от электросети.

Как видите, принцип работы обычного механического термостатического вентиля довольно прост. Однако точность его срабатывания во многом зависит от правильной установки. Поэтому, прежде чем говорить о процессе монтажа, мы расскажем, как не следует устанавливать термоголовку на батарею.

Ручные регулировочные устройства

Наиболее простой в плане используемого оборудования является ручная регулировка. Для ее осуществления используется специальный регулировочный вентиль, который ставится на подводящей или отводящей трубе от радиатора. Не допускается применение для регулировки шаровых кранов, которые представляют собой запорную арматуру.

Данный принцип регулировки может применяться как на двухтрубной, так и на однотрубной системе. При этом в случае однотрубной разводки обязательно применяется байпас, который позволяет поддерживать теплоснабжение остальных радиаторов в системе, независимо от регулировки данного прибора.

Способ, как отрегулировать радиатор отопления вручную, очень простой. Если в комнате становится прохладно, подачу вентиля открывают, если становится жарко — прикручивают. Недостатком при этом является необходимость самостоятельно контролировать температуру. Кроме того, говорить о высокой точности регулировки не приходится.

Как правильно ставить термоголовку на радиаторы отопления.

Автоматические регулировочные устройства

Наиболее функциональными являются автоматические регулировочные устройства. Их применение дает возможность один раз установить наиболее комфортную для вас температуру, и она будет поддерживаться независимо от внешних условий.

Наиболее распространенным устройством для автоматической регулировки является термостатический регулятор, который состоит из термоголовки и термостатического клапана. Как правило, термоголовка не требует электрического питания. Ее ключевым элементом является капсула, наполненная жидкостью или газом с высокой термочувствительностью.

При изменении температуры в комнате содержимое капсулы сжимается или расширяется, воздействуя на шток термостатического клапана. В результате изменяется расход теплоносителя, который подается в радиатор. Также существуют термоголовки с электронным управлением и с выносными датчиками, которые обеспечивают повышенную точность регулировки. При этом такие элементы нуждаются в электроснабжении, которое, как правило, обеспечивается при помощи батареи.

Термоголовка — EC

Термоголовки для радиаторов отопления.

Устройство, позволяющее регулировать температуру радиаторов отопления называется термоголовка. Это не единственное название этого устройства, встречаются также: терморегулятор на батарею, термостатическая головка, регулятор температуры на батарею, радиаторный термостат, радиаторный терморегулятор и другие. Поговорим же более подробно о этом устройстве.

Читать еще: Серьёзная проблема или временное неудобство? Почему падает давление в системе отопления, опасно ли это

Различные виды термоголовок для радиатора отопления.
  1. Принцип действия.
  2. Классификация.
  3. Варианты установки.
  4. Настройки.
  5. Заключение.

1. Устройство и принцип действия термоголовки для радиатора отопления.

Термостатическая головка может использоваться только совместно с термостатическим вентилем. Термостатический вентиль относится к запорно-регулирующей арматуре и с помощью термоголовки может регулировать или перекрывать потоки жидкости в системе.

Устройство термостатической головки отопления и термостатического вентиля.

Температура окружающего воздуха рядом с термоголовкой влияет на состояние вещества в сильфоне. Уменьшаясь или увеличиваясь в объеме, вещество воздействует на положение нажимного штока и тем самым регулирует объем поступающего в радиатор теплоносителя. Когда температура воздуха в помещении повышается, вещество в сильфоне начинает расширяться, выдавливая шток, который в свою очередь уменьшает сечение канала, и объем поступающего в радиатор теплоносителя сокращается. При понижении температуры происходит процесс наоборот: вещество в сильфоне сжимается, благодаря чему шток поднимается, увеличивая сечение канала, и объем поступающего теплоносителя повышается.

Открытию и закрытию штока способствуют две нержавеющие стальные пружины: одна возвращает шток после закрытия клапана, другая после открытия.

ВАЖНО помнить, что для правильного функционирования термоголовки, её периодически необходимо очищать от пыли и грязи. При этом следует помнить, что для очистки не следует использовать чистящие средства и абразивные материалы.

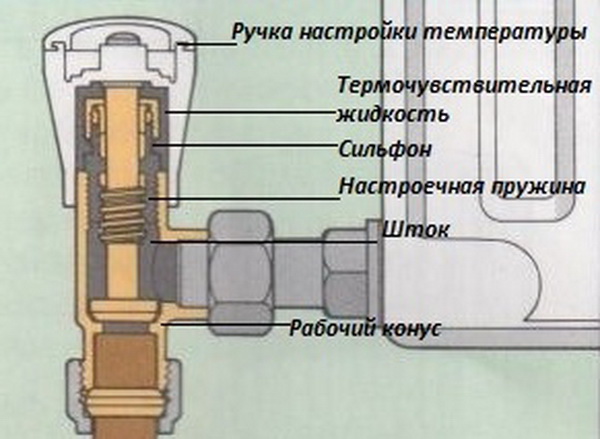

Термоголовка и клапан в разрезе.

2. Классификация радиаторных термоголовок.

Все радиаторные термоголовки можно разделить на два типа:

 механические — регулировка осуществляется вручную;

 электронные – процесс регулировки происходит в автоматическом режиме.

Механические модели представляют собой головку различных размеров с поворотной ручкой. Температурный диапазон можно контролировать. В различных моделях он начинается с показателя +5 °С и доходит до +28 °С. Термостатическая головка предусматривает несколько режимов работы, делением температурной шкалы. Каждое деление приравнивается к 2-5 °С.

Механическая термоголовка на батарею отопления.

Электронные термоголовки для управления радиаторами отопления – это многофункциональные терморегуляторы, позволяющие сократить потребление теплоэнергии за счёт возможности программирования. Рассмотрим различные функции, которыми обладают электронные регуляторы для батарей.

 Возможность точной настройки температуры на 0,5 °C;

 Возможность временного программирования температуры;

 Моментальное регулирование температуры помещения, обеспечивающее комфорт и экономию Ваших денежных средств за отопление;

 Возможность программирования температуры комфорта и температуры снижения на каждый день недели;

 Возможность дополнительной настройки различных заводских режимов, а также индивидуальных режимов работы терморегулятора батареи;

 Дополнительные функции: отпуск/вечеринка, защита от детей/внешнего воздействия;

 Большой дисплей с подсветкой, предназначенный для удобства эксплуатации;

 Автоматическая калибровка и регулярное самотестирование электронной термоголовки, предотвращающее заеданиe вентилей и отложениe извести;

 Безопасность: защита от замерзания, автоматическая защита против засорения клапанов путем самостоятельных действий без участия человека;

Электронная беспроводная термоголовка радиатора отопления.

3. Варианты установки радиаторных термоголовок.

Подключение каждой конкретной модели термоголовки должно осуществляться согласно рекомендациям производителя, которые указаны в инструкциях по эксплуатации. Однако можно выделить общие требования к монтажу, характерные для большинства моделей:

 Горизонтальное размещение на клапане. Чтобы регулятор батареи не торчал в бок, не мешал хождению возле батареи, влажной уборке и так далее, его монтируют вертикально, забывая или не зная, что при этом, происходит нагрев сильфона тепловыми потоками, поднимающимися от клапана! Поэтому следует размещать головку термостатическую горизонтально наружу.

 Не устанавливать термоголовку для радиатора в нишах. Ниша является замкнутым пространством, в котором конвекция сильно снижается, тепло аккумулируется за шторами, под подоконниками, температура срабатывания термоголовки отражается не корректно.

Читать еще: Почему не нагревается последний радиатор отопления?

 Монтаж в нисходящих потоках у подоконника. В данном случае сильфон интенсивно охлаждается сквозняком из окна, форточки и перестает срабатывать.

 Исключить попадание прямых солнечных лучей. Прямые солнечные лучи не должны попадать на корпус, т.к. это приведет к некорректной работе устройства.

ВАЖНО. В однотрубных системах отопления термоголовка для радиатора отопления с клапаном может устанавливаться только с байпасом, так как при работе клапана поток жидкости перекрывается полностью. Из-за этого прекращается циркуляция в обогревательных контурах. Обводная труба байпаса полностью решает данную проблему.

Конструктивные различия однотрубной и двухтрубной систем.

4. Настройка радиаторных термостатов.

Настройка механических радиаторных термоголовок на батарею не представляет из себя ничего сложного. Необходимо просто вращением рукоятки относительно цифровой шкалы с метками регулировать температуру, в пределах того диапазона, который задан производителем. Обычно диапазон температуры в термостатических головках составляет +5 — +28 °С.

Настройка электронного терморегулятора для радиатора отопления процесс ненамного сложнее. Вам просто несколькими нажатиями кнопок будет необходимо настроить для себя индивидуальные показания температуры по временной шкале, чтобы создать наиболее оптимальный микроклимат. Например, в периоды времени с 6:00 до 9:00 и с 17:00 до 23:00 задать температуру +21 °С, а в остальные периоды времени +17 °С. Вот и всё. Дальше терморегулятор будет работать в автоматическом режиме.

5. Заключение.

Современными электронными беспроводными термоголовками можно дистанционно управлять с помощью электронных комнатных радио термостатов или дистанционных пультов управления , их можно программировать с помощью специальных USB-программаторов , а также ими можно управлять с помощью смартфона или планшета через сеть Интернет.

Применение термоголовок для радиаторов отопления позволяет создать максимально комфортный микроклимат в квартире, доме или любом другом помещении, а также позволяет ощутить экономию затрат на энергоресурсах.

Купить терморегулятор для радиатора отопления, а также любое другое оборудование для управления климатическими системами по выгодным ценам, возможно в интернет-магазинах Termogolovka-EC.ru и Salus-Controls24.ru .

Звоните нам по телефону +7 (495) 665-29-20 мы всегда ответим на все интересующие Вас вопросы и поможем подобрать необходимое оборудование для Вашей системы отопления.

Настройка термоголовки

После того, как пользователь ознакомился с конструкцией прибора, узнал, как работает термоголовка на радиаторе отопления, настройки оптимального микроклимата в каждом помещении не представляют сложностей. Вращением рукоятки относительно шкалы с метками можно регулировать температуру в пределах +5 – +28 градусов.

Настройки термоголовки осуществляются вращением ручки по цифровой шкале

В первом случае система гарантированно не замерзнет в отсутствие хозяев внутри здания периодической эксплуатации. Максимальное значение считается комфортным для пользователей. Вещество, которым заполнена сильфонная камера, реагирует на повышение/снижение температуры в пределах 1 градуса. Поэтому циклы включения/отключения клапана будут происходить регулярно.

Таким образом, выбрать и смонтировать термоголовку вместе с клапаном сможет любой домашний мастер. Для этого достаточно учесть указанные выше факторы, избежать основных ошибок установки.

Последовательность монтажа

Схема подключения термоголовки к батарее

Установка термоголовки начинается с обрезки труб. Ее нужно выполнять на небольшом расстоянии от радиатора. Далее демонстрируется старая запорная арматура, отделяются хвостовики клапанов и вкручиваются в пробки батареи.

Затем собирается и монтируется обвязка и соединяются трубы с боков от батарей. Путем поворота рычага выставляется необходимый температурный режим. Термостатическая головка для радиаторов может монтироваться на входе или выходе системы.

При выборе места установки обязательно должны соблюдаться рекомендации изготовителя. В основном высота установки равняется 0,4-0,6 метров от пола. Именно на это значение откалиброван температурный режим. Такие критерии соблюдаются при верхней подаче. Если она нижняя, нужно отрегулировать термоголовку на более холодную температуру.

Установка

Терморегулятор для радиатора отопления устанавливается на радиатор обычно на входе, для этого в первую очередь следует познакомиться со схемой устройства контура. Иногда также приборы ставятся на выходе, что позволяет снизить напор теплоносителя.

Читать еще: Группа безопасности котла и группа безопасности бойлера

Технологически процесс установки термостата для радиатора не представляет особой сложности, это может сделать даже новичок, напоминает установку соединительных элементов. Ручные регуляторы стоят недорого и эффективно повышают слежение за энергоресурсами, что позволяет равномерно распределить тепло по всем батареям

В процессе монтажа требуется принимать во внимание количество изгибов в контуре, они позволяют сократить тепловые потери, при этом, не уменьшая давление теплоносителя, поступающего в батареи. Дополнительные ручные вентили дают возможность отключить полностью подачу, если помещение не эксплуатируется

Использование специальных термоголовок

Термостатическая головка представляет собой устройство, заполненное специальным составом. Устанавливать термоголовки следует одновременно с трехходовым клапаном, без которого регулировать температуру радиатора будет просто невозможно.

Термостатическая головка — современный и не слишком сложный способ автоматического регулирования температуры радиаторов отопления. Эти устройства следует устанавливать на трехходовой клапан

Наполнитель при нагревании быстро расширяется и так же быстро сокращается при остывании. Расширение или сужение этого состава воздействует на шток трехходового клапана, установленного под термоголовкой.

На устройстве имеется регулятор, с помощью которого вручную выставляется температура теплоносителя, необходимая на данный момент. В дальнейшем регулировка отопления производится автоматически. Однако, если температура воздуха в помещении изменится, новые данные на термоголовке придется снова выставлять вручную.

Все термостатические головки можно разделить на два вида: стационарные и выносные. Первые устанавливают с помощью клапана непосредственно на трубу радиатора. Вторые снабжены специальной выносной колбой, которая содержит состав, реагирующий на изменение температуры. Собственно термоголовку монтируют близ радиатора, а колбу можно разместить на некотором расстоянии. Колба соединяется с термоголовкой специальной капиллярной трубкой.

Выносная колба соединяется с термоголовкой относительно короткой капиллярной трубкой. Колбу следует установить в таком месте, чтобы измерение температуры было максимально корректным

Обычно термоголовки с выносной колбой имеют довольно короткую капиллярную трубку, поэтому варианты места размещения колбы будут довольно ограниченными.

Как отрегулировать батареи отопления из чугуна

Чугунные радиаторы обладают высокой тепловой инертностью — долго нагреваются и медленно остывают. Для регулировки таких приборов рекомендуется применять термоголовки с ручным управлением. Автоматические могут работать с большой погрешностью и не выполнять поставленную задачу.

Чтобы снизить теплоотдачу чугунных батарей, регулирующий кран можно монтировать как на подачу, так и на обратку. Если конструкция однотрубная, поможет установка байпаса и клапанов. При нежелании или невозможности вмешаться в устройство отопительной системы рекомендуется соорудить теплозащитный экран или короб, повесить чехол из теплоизоляционных материалов.

Продукция фирмы Данфосс

Среди производителей особой популярностью пользуется фирма Данфосс.

Наиболее популярные модели Danfoss

Стоит отметить, что некоторые устройства серии RA и серии RTD были преобразованы в серию RTR.

Поэтому, если вы ищете конкретную модель, например чтобы заменить старый терморегулятор на аналогичный, стоит посетить официальный сайт Danfoss, где можно найти полные таблицы соответствия. Мы же приведем только самые популярные модели.

Таблица соответствия термоэлементов

Таблица соответствия клапанов

Стоит помнить: чтобы терморегулятор смог прослужить длительный период времени, рекомендуется после каждого отопительного сезона производить чистку оборудования и снимать термоголовку.

Источник: rosnerud-spb.ru

Выбор, установка и использование термоголовки для радиатора

Вопрос энергосбережения является наиболее важным для большинства граждан, проживающих в домах с централизованной системой отопления, так как современная плата за тепло достаточно высока. Чтобы сэкономить на расходах и дополнительно получить наиболее оптимальный температурный режим в помещении, устанавливается дополнительное устройство – термоголовка для радиатора отопления. Как самостоятельно подобрать и произвести монтаж оборудования, читайте далее.

Устройство, позволяющее регулировать уровень тепла

Устройство, позволяющее регулировать уровень тепла

Устройство и принцип действия термовентиля

Впервые термоголовка была изготовлена датской компанией Данфосс в 1943 году. И первые устройства, и современное оборудование состоит из следующих частей:

  • корпуса, который в большинстве случаев изготавливается из пластика;
  • металлического сильфона, заполненного средой, чувствительной к изменению температурного режима;
  • корпуса вентиля, предназначенного для изменения уровня подачи теплоносителя;
  • нажимного штока, возвратной пружины и клапана, при помощи которых и производится регулировка температуры.

Внутренне устройство стандартного термовентиля

Внутренне устройство стандартного термовентиля

Принцип работы устройства следующий:

  • пользователем определяется оптимальная температура и настраивается термоголовка;

Установка температурного режима

Установка температурного режима

  • при повышении температуры внутри радиатора вещество, находящее внутри сильфона, расширяется и воздействует на седло клапана, перекрывающего подачу теплоносителя;
  • при охлаждении термочувствительного вещества происходит обратный процесс.

Как подобрать термоголовку самостоятельно

Термоголовки на батарею бывают трех основных видов:

  1. ручные;
  2. механические;
  3. электронные.

Ручные термоголовки

Термоголовка ручного типа, по сути, является аналогом шарового крана, так как регулировка уровня потока теплоносителя производится пользователем самостоятельно на основании данных установленного в помещении термометра или собственных ощущений.

Регулятор с ручным способом управления

Регулятор с ручным способом управления

Преимуществами данного вида являются простота устройства и низкая стоимость. Среди недостатков можно выделить небольшой срок эксплуатации, так как при вращении рукоятки с течением времени ослабевает внутренний механизм и теряется его герметичность.

Оборудование с ручным управлением чаще всего устанавливается на чугунные радиаторы отопления.

Механические термоголовки

Более популярными являются механические модели, работающие по принципу описанному ранее. В качестве термочувствительной среды могут выступать:

  • жидкость. Жидкостная термоголовка отличается меньшей стоимостью и более простым устройством, что продлевает срок полезного использования устройства. Но вместе с этим и меньшим быстродействием;
  • газ. Производство газонаполненных термоголовок более сложное, что отображается на цене оборудования.

Подключение должно осуществляться таким образом, чтобы устройство было направлено внутрь помещения. Это повысит точность работы прибора и температурного режима соответственно.

Чтобы в любой ситуации была возможность правильно произвести монтаж оборудования, производителями выпускаются:

  • со встроенным датчиком температуры (рисунки выше);
  • с выносным датчиком, который устанавливается в наиболее оптимальном месте и соединяется с основным устройством капиллярной трубкой.

Регулятор с отдельным датчиком температуры

Регулятор с отдельным датчиком температуры

Электронные термоголовки

Самая современная электронная термоголовка оснащена микропроцессом, который и воздействует на клапан. Для работы оборудования требуется автономное питание (батарейки).

Устройство с микропроцессором для автономной работы

Устройство с микропроцессором для автономной работы

Стоимость данного оборудования максимально высокая, но устройство позволяет:

  • выставить определенный температурный режим в дневное и ночное время, что позволяет добиться комфорта при сне;
  • выставить температуру по определенным дням недели, что нужно, например, в загородном доме с временным проживанием.

Производители

При выборе термоголовки важно определить не только вид устройства, но и производителя оборудования, от которого зависит надежность и долговечность эксплуатации. Специалисты рекомендуют:

  • датскую компанию Данфосс, изготавливающую термоголовки всех видов. Наибольшей популярностью пользуются устройства серии danfoss RA и RTD (теперь частично серия RTR) – универсальное оборудование для любых типов систем;

Термоголовка от датской компании

Термоголовка от датской компании

  • немецкие компании Heimeier, производящая оборудование под брендом RTL (РТЛ), Buderus (Будерус), входящая в состав концерна Bosch Thermotechnik GmbH и Oventrop (Овентроп);
  • российско-итальянская компания Valtec (Валтек).

Монтаж своими руками

Для самостоятельного монтажа термоголовки, помимо самого оборудования, потребуются:

  • инструменты для нарезания резьбы на трубах;
  • ФУМ-лента или другой герметизирующий материал;
  • контргайка – 2 штуки (как правило, входят в состав монтажного комплекта);
  • два разводных (гаечных) ключа.

Инструкция по монтажу:

  1. с системы отопления необходимо полностью слить теплоноситель;

Установку оборудования в многоквартирных домах целесообразнее производить в теплое время года, когда не требуется обогревать жилые помещения.

  1. выбрать место для монтажа оборудования;

Правила размещения термоголовки на системе отопления

Правила размещения термоголовки на системе отопления

  1. в выбранном месте вырезать участок трубопровода, по длине соответствующий вентилю;
  2. нарезать резьбу;

Подготовка к креплению клапана с термоголовкой

Подготовка к креплению клапана с термоголовкой

  1. произвести герметизацию резьбы выбранным материалом;

Использование ФУМ-ленты для герметизации резьбы

Использование ФУМ-ленты для герметизации резьбы

  1. установить на сгоны от радиатора и труб контргайки;
  2. произвести монтаж вентиля и затяжку элементов, фиксирующих устройство;

Установка клапана должна быть произведена в соответствии с направлением движения потока теплоносителя, которое указывается стрелкой на корпусе устройства. В противном случае оборудование будет работать некорректно.

Установка и затяжка клапана с термоголовкой

Установка и затяжка клапана с термоголовкой

  1. установить термоголовку;

Установка оборудования на клапан

Установка оборудования на клапан

  1. произвести настройку оборудования в соответствии с прилагаемой инструкцией.

Как установить термоголовку, смотрите на видео.

Для продления срока использования термоголовку рекомендуется снимать на летний сезон. Это позволит сохранить конструкцию и исключить возможность прикипания отдельных элементов.

Источник: vse-o-trubah.ru

Конструкция термоголовки для радиатора отопления

Чтобы обеспечить максимальную эффективность работы отопительной системы в своем доме, недостаточно подобрать хороший котел, трубы правильного диаметра и радиаторы с большой площадью теплообмена. Необходимо установить различную арматуру и термоголовки для радиаторов.

Термоголовки, установленные на радиаторы в доме, лишены некоторых недостатков запорной арматуры, а также позволяют более точно настраивать температуру радиаторов. Благодаря тонкой регулировке можно создать комфортный климат в доме и сэкономить на отоплении.

Тонкости настройки обогрева запорной арматурой

Выбирая запорную арматуру, как средство настройки радиаторов, нужно быть готовым к:

  • Балансировка при помощи арматуры может выполняться только путем постановки ее в режим «открыто» или «закрыто», то есть либо обогрев будет работать на максимуме, либо не будет работать вообще. Приоткрыть кран нельзя, так как в таком случае вода под давлением быстро сломает хрупкие детали арматуры. Все это и приводит к тому, что от жары люди открывают окна вместо того, чтобы снизить нагрев батарей, что приводит к неэффективной растрате энергии.
  • Быстрое открытие крана может привести к гидравлическому удару – вода под давлением понесется в радиатор, повредив его или снизив его прочность и долговечность.
  • Все манипуляции с балансировочными кранами могут производиться только вручную: чтобы постоянно иметь комфортную температуру, нужно подходить к радиатору и включать-выключать его.

Все эти проблемы решаются путем установки термостатов отопления. Они не только позволяют делать температуру постоянно сниженной. Термоголовка для большинства радиаторов может быть оборудована системой автоматической регулировки.

Конструкция термоголовки и принцип ее работы

Принцип работы термоголовки для радиатора отопления

В конструкцию входит два основных элемента – термоклапан и термостат. Работают они следующим образом:

  1. Сильфон заполняется летучим паром или жидкостью и находится под постоянным давлением.
  2. Величина давления всегда соответствует величине нагрева наполнителя, а регулировка осуществляется за счет того, что пружина в сильфоне сжата с определенной силой.
  3. Когда температура окружающего воздуха поднимается, часть наполнителя испаряется, что приводит к увеличению давления внутри термоголовки.
  4. Пружина разжимается, сильфон увеличивается, что приводит к движению золотника в клапане в сторону закрытия просвета трубы, – это не дает теплоносителю попадать в радиатор в слишком большом количестве.
  5. Это происходит до тех пор, пока не восстановится равновесие системы.
  6. Если температура воздуха падает, пар в сильфоне конденсируется, давление уменьшается, сильфон становится меньше.
  7. Уменьшенный сильфон воздействует на золотник таким образом, чтобы тот начал открывать проход для воды, пока радиатор не прогреется до нужной температуры.

Наполнитель сильфона расположен на максимальном отдалении от нагреваемой водой части устройства, поэтому воздействия горячей воды на датчик не происходит.

На него может действовать нагретый воздух, испускаемый самим радиатором. Чтобы этого избежать, термоголовка для радиатора должна быть установлена в горизонтальном положении.

Разновидности термостатов

Термоголовка для отопительных радиаторов может иметь один из двух видов термостата:

  • автоматический;
  • ручной.

автоматический термостат

Принцип балансировки системы отопления с помощью ручного термостата прост: поворот вентиля приводит к тому, что шток клапана сдвигается с места, изменяя просвет трубы в соответствии с выбранным значением температуры. Эффективность прибора в таком случае несколько ниже, а ручка клапана может со временем выйти из строя из-за частого механического воздействия.

В конструкцию автоматического регулятора входит сильфон. Часто такие термоголовки оснащаются цифровыми датчиками и дисплеями, что делает процесс настройки температуры совсем простым.

Конструкция клапана

Термостат RTD-G

Термостат нужен для регулировки температуры ручным или автоматическим способом. Вторая основная деталь термоголовки – клапан – нужна для того, чтобы напрямую воздействовать на поток теплоносителя, регулируя диаметр просвета подающей трубы. Клапан может устанавливаться на прямом или угловом участке контура и выполняется по одному из двух стандартов: RTD-G или RTD-N. Выбор конкретного вида устройства основывается на типе схемы отопления, а стандарт подбирается исходя из диаметра трубы подводящего контура.

RTD-G может пропускать через себя большее количество теплоносителя и рассчитан на следующие ситуации:

  • однотрубные системы отопления;
  • многоэтажные дома;
  • частные дома с двухтрубной системой с естественной циркуляцией.

Однотрубные системы должны оборудоваться байпасами в обязательном порядке, если радиаторы оснащаются терморегуляторами.

RTD-N подходит для:

  • домов с принудительной циркуляцией теплоносителя в контурах обогрева;
  • многоэтажных новостроек с двухтрубным отоплением.

Выбор оптимальной термоголовки

Термоголовка для отопительных радиаторов должна быть правильно установлена.

Первым параметром, на основе которого делается выбор, является тип наполнителя, если регулятор автоматический. По этому принципу термостаты делятся на два типа: жидкостные и газовые. Устройства первого типа более точно подстраивают клапан под нужды жильцов, но тепловая инерция таких приборов выше, чем у газовых регуляторов. Газонаполненные термоголовки балансируют температуру менее точно, но быстрее.

Второй принцип выбора – тип подачи сигнала на клапан. Термоголовки для радиаторов могут приводиться в действие исходя из температуры:

  • воды в трубах;
  • воздуха в комнате;
  • воздуха вне помещения.

Регуляторы первого типа менее точны – погрешность настройки может варьироваться в пределах 1 – 7 градусов. Часто такой разброс не устраивает потребителя, поэтому чаще всего используют регуляторы, получающие информацию от воздуха. Они чувствительно реагируют на изменение баланса температур между радиатором и воздухом в комнате и подстраивают поток воды, сохраняя нужные условия в автоматическом режиме.

Управление может быть прямым или электрическим. В первом случае термостат будет получать информацию об изменении температурного режима от теплоносителя. Изменение режима осуществляется путем вращения ручки клапана, на которую нанесена шкала.

Электрическое управление делится на два подтипа:

  • управление циркуляционным насосом или отопительным котлом;
  • подача сигнала на механические клапаны, установка которых производится рядом с радиатором – в таком случае можно настроить все радиаторы одним движением.

Размещение термоголовок

Датчики могут быть выносными и встроенными, регулировка может быть прямой или дистанционной.

Балансировочные клапаны со встроенным датчиком более распространены. Располагаются они путем встраивания механизма в трубу подающего контура. Установка радиаторов должна проектироваться с учетом следующих нюансов:

  • если придется монтировать регулятор вертикально, нужно выбирать устройство другого вида, так как конвекция теплого воздуха сильно скажется на точности автоматической балансировки. Регулировка будет осуществляться с большой погрешностью, так как будет основываться на теплом воздухе рядом с радиатором, а не на температуре основной массы воздуха в помещении;
  • датчик должен быть установлен строго горизонтально (параллельно полу).

Размещение термостата для радиатора отопления

Термоголовка для алюминиевых радиаторов с выносным датчиком температуры используется в следующих случаях:

  • радиаторы смонтированы таким образом, что сильфон термостата наглухо завешен занавеской, и доступ воздуха к механизму затруднен;
  • потоки теплого воздуха будут оказывать влияние на функционирование встроенного термодатчика;
  • радиатор располагается под окном, из которого сквозит холодный воздух с улицы;
  • вертикального расположения термостата отопления не избежать.

Выносной термодатчик соединяется с основной конструкцией термоголовки с помощью тонкой трубки достаточной длины.

Установка дистанционного электрического управления предполагается в тех ситуациях, когда отопительные приборы смонтированы в недоступных для удобной ручной регулировки местах. Например, если встраиваемые в пол конвекторы закрыты декоративной решеткой.

При монтаже термоголовки на биметаллические радиаторы или приборы другого типа нужно следовать главному правилу: чтобы датчик адекватно реагировал на изменение температуры воздуха в помещении, этот воздух должен иметь возможность свободно циркулировать вокруг чувствительной части механизма.

Лучшее решение – установка термостата параллельно полу, так как в этом случае на него не будут действовать теплые потоки воздуха от трубы и самого отопительного прибора (горячий воздух идет вертикально вверх). Еще одно правило, которое должно быть соблюдено: стрелка на корпусе устройства должна быть направлена в сторону потока горячей воды в контуре, иначе все сразу придет в негодность.

Выносной датчик необходим в следующих ситуациях:

  • установка прибора отопления производится в нише;
  • глубина прибора превышает 16 см;
  • термоголовка для отопительных радиаторов закрыта шторой;
  • над радиатором имеется широкий подоконник, установленный на расстоянии менее 10 см от верхнего края отопительного прибора;
  • имеет место вертикальное расположение механизма балансировки.

Из всех этих условий именно занавески оказывают наибольшее влияние на эффективность балансировки. Они становятся экраном, не позволяющим датчику реагировать на условия в комнате. Их можно отодвинуть, чтобы дать воздуху доступ к сильфону, но выносной датчик решит эту проблему проще..

Монтаж термоголовки

монтаж термостата для радиатора отопления

Перед осуществлением монтажа нужно перекрыть теплоноситель в отопительном контуре. После слива воды можно начинать установку регулирующих клапанов на радиаторы. Монтаж производится следующим образом:

  • трубы на небольшом расстоянии от радиатора обрезаются;
  • старая запорная арматура демонтируется;
  • от клапанов отсоединяются хвостовики, после чего они заворачиваются внутрь пробок отопительного прибора;
  • собирается обвязка и монтируется на выбранное место;
  • трубы соединяются.

Механизм должен быть сонаправлен потоку воды в контуре.

Настройка температуры может производиться в пределах 6 – 26 градусов. Заданная температура будет поддерживаться автоматически. Для регулировки нужно повернуть ручку термостата до совмещения насечек с метками на корпусе. Эти метки соответствуют определенному температурному режиму.

Источник: poluchi-teplo.ru

Выбор и установка терморегулятора на радиатор отопления: 4 базовых правила

Приветствую, камрады. Имея немалый опыт в данной теме, я расскажу, при каких обстоятельствах понадобится терморегулятор и как правильно его установить. Ну а заодно объясню, какую запорную арматуру можно использовать для регулировки температуры радиатора отопления. Приступим.

Установка терморегулятора на панельный радиатор позволит экономить на топливе.

Установка терморегулятора на панельный радиатор позволит экономить на топливе.

Зачем это нужно

Регулировка температуры на водяном отоплении выполняется единственным способом — дросселированием подводок прибора (то есть искусственным ограничением их пропускной способности).

Установка регуляторов температуры обязательна в двух случаях:

  1. Экономия. Если часть помещений в доме или квартире временно не используется, то из соображений экономии температура в них снижается до минимальных значений (16-18 градусов). Чтобы вернуть комфортный климат в комнате, достаточно открыть клапан на подводке к батарее;

Типичная для новостройки картина: в одной комнате идет ремонт, другая временно пустует.

Типичная для новостройки картина: в одной комнате идет ремонт, другая временно пустует.

Полностью перекрывать отопление в неиспользуемых помещениях нельзя. Помимо вероятности разморозки остановленного прибора, вы получите конденсацию влаги на наиболее холодных поверхностях оставшейся без обогрева комнаты — откосах окон и внешних стенах. Очень скоро вслед за сыростью подтянется ее верный спутник — грибок.

Стоит оставить комнату без отопления — и грибок на стенах не замедлит появиться.

Стоит оставить комнату без отопления — и грибок на стенах не замедлит появиться.

  1. Двухтрубная тупиковая система отопления. С точки зрения циркуляции теплоносителя она представляет собой несколько параллельных контуров разной протяженности. Разумеется, вода будет циркулировать только через ближние к котлу или элеватору батареи.

Двухтрубная тупиковая разводка. Батареи будут нагреты неравномерно: ближние к вводу станут горячими, дальние — остынут.

Двухтрубная тупиковая разводка. Батареи будут нагреты неравномерно: ближние к вводу станут горячими, дальние — остынут.

При запуске такого контура обязательно выполняется его балансировка — дросселирование ближних к котлу или элеваторному узлу приборов, позволяющее перенаправить часть объема воды к дальним батареям.

Чаще всего терморегуляторы используются для подстройки температурного режима отдельных комнат под предпочтения их обитателей.

Правило 1: используйте только предназначенную для дросселирования арматуру

Дросселирующие клапаны для регулировки температуры радиаторов.

Дросселирующие клапаны для регулировки температуры радиаторов.

Почему для регулировки температуры отдельных участков системы отопления нельзя применять обычные краны и вентили?

Чтобы объяснить это, мне нужно показать и рассказать вам, как работают запорная арматура соответствующих разновидностей.

Винтовые вентили

Принцип работы винтового вентиля прост и понятен:

  • Шток вкручивается и выкручивается по резьбе в головке вентиля;
  • Клапан с прокладкой, подвижно закрепленный на штоке, перекрывает седло, через отверстие в котором снизу поступает вода или другой теплоноситель;
  • Сальник или кольцевой уплотнитель обеспечивает герметичность подвижного штока. При этом сальниковая набивка поджимается снизу со стороны корпуса резьбой на штоке при посредничестве латунной шайбы.

Вскрытые вентили. Клапаны подвижно закреплены на штоке.

Вскрытые вентили. Клапаны подвижно закреплены на штоке.

Течь вентиля с выработанным сальником часто можно прекратить, открыв его до упора.

Чтобы ограничить проходимость подводки, нужно оставить винтовой вентиль полузакрытым. Что при этом произойдет?

  1. Сальниковая набивка не будет прижата со стороны корпуса и при малейшей выработке даст течь;
  2. Подвижно закрепленный на штоке клапан будет болтаться в турбулентном потоке воды. Рано или поздно из-за банального механического износа он оторвется от штока и перестанет выполнять свои функции. Вентиль потребует ремонта, причем для доступа к клапану контур придется сбрасывать.

Шаровые краны

Знакомьтесь: шаровый кран, чемпион по отказоустойчивости среди всей запорной арматуры.

Знакомьтесь: шаровый кран, чемпион по отказоустойчивости среди всей запорной арматуры.

Шаровый кран состоит из шарообразного затвора со сквозной прорезью, корпуса, рукоятки и пары тефлоновых или фторопластовых колец — седел, которые обеспечивают герметичность прилегания затвора к корпусу.

В открытом положении крана поток рабочей среды движется через отверстие в затворе. В закрытом седла находятся в статичной среде.

Закрытый кран: седла, герметизирующие затвор, контактируют с неподвижной рабочей средой.

Закрытый кран: седла, герметизирующие затвор, контактируют с неподвижной рабочей средой.

А вот в полуоткрытом состоянии нас ждут две неприятности:

  1. Поток воды проходит между отверстием в затворе и седлом. При этом содержащиеся в воде абразивные частицы (мелкий песок, ржавчина и т.д.) способствуют эрозии мягкого полимерного материала уплотнительного кольца;
  2. Что еще хуже, эти частицы собираются в зазоре между затвором и корпусом. Если там набралось достаточно мусора, попытка закрыть шаровый кран приведет к повреждению седла.

Правило 2: если подводки дросселируются, между ними должен стоять байпас

В первую очередь это касается систем отопления многоквартирных домов. Если между подводками к радиатору нет перемычки, установка регулятора температуры на батарею приведет к тому, что вы будете с его помощью дросселировать весь стояк.

Если подводки размыкаются кранами или дросселями, между ними должен стоять байпас.

Если подводки размыкаются кранами или дросселями, между ними должен стоять байпас.

Что делается представителями жилищных организаций в таких случаях?

  • Делается обход квартир по стояку;
  • Составляется акт о самовольном изменении конфигурации оборудования общего пользования (а стояк отопления относится именно к этой категории);
  • За счет виновника для соседей делается перерасчет по отоплению за все время, в течение которого температура воздуха в квартирах была ниже санитарных норм.

Дросселирующая арматура на подводке должна располагаться относительно перемычки со стороны батареи отопления . При перекрытом дросселе вода будет циркулировать через байпас.

Исключение из этого правила — двухтрубные системы в частных домах и квартирах с автономным отоплением. В них дросселирование одной батареи не ограничит циркуляцию через остальные, а увеличит проток теплоносителя через них.

На фото — двухтрубная разводка отопления в моем подвале. Радиаторы могут подключаться к подводкам без байпасов.

На фото — двухтрубная разводка отопления в моем подвале. Радиаторы могут подключаться к подводкам без байпасов.

Частный случай

Нередко перемычка снабжается краном, полностью перекрывающим ее. В перекрытом положении кран позволяет незначительно поднять температуру воздуха в помещении: весь поток воды направляется в радиатор и более эффективно прогревает его дальние секции.

Если прикрыты краны или дроссели на подводках, кран на перемычке должен быть полностью открыт.

Если краны на подводках к радиатору полностью или частично закрыты, кран на байпасе должен быть полностью открыт.

Если краны на подводках к радиатору полностью или частично закрыты, кран на байпасе должен быть полностью открыт.

Правило 3: термоголовки удобнее дросселей

Терморегулятор для батареи может относиться к одной из трех разновидностей:

Закрытый по неведению трехходовой кран часто становится причиной аварийных ситуаций. Именно поэтому в домах более новой советской постройки дросселирующая арматура была полностью убрана из квартир.

Положение трехпроходного крана со снятой рукояткой можно определить только по нагреву радиатора, перемычки и стояка.

Положение трехпроходного крана со снятой рукояткой можно определить только по нагреву радиатора, перемычки и стояка.

Первый тип терморегулятора можно не рассматривать как конкурирующее решение: он давно ушел с рынка и встречается только в домах, построенных до середины 60-х.

Дроссель регулируется только в ручном режиме, при этом изменение температуры в помещении происходит с задержкой в 1-2 часа: вначале стабилизируется поток воды через подводку, затем неспешно меняется температура радиатора, и лишь потом воздух начинает нагреваться или остывать.

После изменения положения дросселя температура воздуха в комнате стабилизируется через 1-2 часа.

После изменения положения дросселя температура воздуха в комнате стабилизируется через 1-2 часа.

Термоголовка после базовой регулировки (выставленной на ней целевой температуры) поддерживает климат в комнате в полностью автоматическом режиме. Своевременная регулировка не только поддерживает комфортную температуру, но и ощутимо экономит тепло. Согласитесь, что в частном доме с автономной системой отопления это не будет лишним.

Автоматический терморегулятор экономит до 40% тепла. Его стоимость окупится в течение первого с момента установки отопительного сезона.

Автоматический терморегулятор экономит до 40% тепла. Его стоимость окупится в течение первого с момента установки отопительного сезона.

Цена комплекта из регулирующего клапана и термостатической головки варьируется от 1200 до 4000 рублей. К верхней границе диапазона тяготеют электронные приборы, поддерживающие заданную температуру с высокой точностью и позволяющие программировать температурные циклы (скажем, снижать температуру на время вашего отсутствия в рабочие дни).

Рекомендую комплект из прямого клапана и термостатической головки от компании Данфосс.

Рекомендую комплект из прямого клапана и термостатической головки от компании Данфосс.

Правило 4: термоголовка не должна нагреваться сторонними источниками тепла

Как установить терморегулятор на батарею, обеспечив его адекватную работу?

В случае ручного дросселя инструкция предельно проста: он разрывает любую из подводок. Положение барашка дросселя не оказывает никакого влияния на его функциональность.

Зачастую вместо отдельного дросселя и американки для подключения батареи используется так называемый угловой радиаторный клапан — фитинг, объединяющий американку с терморегулятором.

Угловой клапан для подключения радиатора: игольчатый дроссель и американка в одном корпусе.

Угловой клапан для подключения радиатора: игольчатый дроссель и американка в одном корпусе.

Монтаж термоголовки своими руками чуть сложнее. Она не должна находиться:

  • В восходящем потоке теплого воздуха от батареи или подводки к ней;
  • В зоне действия других нагревательных приборов (масляных радиаторов, конвекторов, ИК-излучателей);
  • В ярко освещенном месте. Нагрев солнечными лучами тоже может повлиять на точность работы прибора.

Правильное расположение термоголовки: в тени, не над батареей и вне зоны действия других нагревательных приборов.

Правильное расположение термоголовки: в тени, не над батареей и вне зоны действия других нагревательных приборов.

Заключение

Как видите, правил у монтажа регулирующей арматуры на отоплении немного, все они понятны и выполнимы. Узнать больше о способах регулировки теплоотдачи отопительных приборов вы сможете, просмотрев видео в этой статье. Жду дополнений и комментариев к ней. Успехов, камрады!

Советуем прочитать

Типы
источника нагрева

Типы теплоносителя

Циркуляция

Разводка

    Верхняя
  • НижняяКомбинированнаяГоризонтальнаяВертикальная

Где

Операции

Элементы

Котлы

Источник: otoplenie-gid.ru

Рейтинг
( Пока оценок нет )
Загрузка ...
