Как правильно подключить радиатор отопления в квартире

Как правильно подключить радиатор отопления в квартире без стояков на 9, последнем этаже?

При установке батарей нужно оставить зазоры. Между стеной и радиатором нужно оставить не меньше 3 см, чтобы не создавать сопротивления потоку воздуха. От пола — не меньше 15 см, до подоконника — не менее 10 см.

Не желательно помещать радиатор в ниши или закрывать экранами. В таком случае будет теряться полезная отдача тепла из-за ухудшения циркуляции воздуха. Причем можно потерять и 50% мощности радиатора, если поместить его в кожух.

Схемы включения

Схемы подключения общеизвестны. Лучшая – диагональная, с ней реализуется условно до 100% от мощности, которую способен развить прибор.

Возвратноточная (боковая) допустима только лишь при длине прибора не более 1,0 метра, в этом случае КПД уменьшается не более чем на 10%. Другие же схемы не желательны, — большая потеря КПД при нижнем подключении, например…

Что нужно устанавливать

Каждый радиатор снабжается пробками для перехода с диаметра секций на диаметр трубопровода. В большинстве своем радиаторы подключают на резьбу 1/2 дюйма, что соответствует трубам 16 мм металлопластика и 20 мм (наружный) полипропилена. Но могут подключаться и на 3/4 дюйма.

Способы подключения радиаторов из стены // FORUMHOUSE

Приобретается соответствующий комплект пробок к радиатору, они устанавливаются на всех торцах на резиновых уплотнениях с применением мягкого ключа для затяжки, чтобы не испортить эмаль.

Воздушный кран Маевского

Каждый радиатор снабжается воздушным краном Маевского, который устанавливается в верхней свободной пробке. Радиатор на креплениях устанавливается или горизонтально, или с небольшим возвышением в сторону крана Маевского.

Обязательное отключение – простейшая обвязка

Простейшая обвязка радиаторов – установка отключающих шаровых кранов. Регулировать поток ими не допустимо (делать не полное открытие), ввиду того, что они быстро выйдут со строя.

Зачем делать байпас

Байпас между подачей и обраткой необходим только при однотрубной схеме отопления, при последовательном включении радиаторов. Например, в многоквартирных домах, к стояку радиаторы подключаются обязательно с байпасом, чтобы отключение одного радиатора мало влияло на всю систему и не останавливало бы циркуляцию теплоносителя по системе.

Как уплотнять резьбовые соединения

При подключении радиаторов металлические резьбовые соединения категорически не рекомендуется уплотнять фум-лентой. Она дает течь при каком либо провороте в соединении. Все должно быть закручено со 100% гарантией надежности.

Это обеспечивается льняным волокном или сантехнической нитью. Резьба обматывается не слишком тонким слоем, намотка смазывается сантехнической смазкой (допускается постным маслом), закручиваине делается ключами с умеренным натягом.

Типичная обвязка радиатора в регулируемой системе

Подключение шаровыми кранами делается там, где требуется только два режима работы радиатора – «включил-выключил».

Правильно подключаем батареи

• Но в некоторых радиаторах требуется регулировка потока, чтобы отбалансировать всю систему. Например, в тупиковой схеме на первом радиаторе уменьшают расход, если количество приборов в тупике 5 шт. и более. Поэтому на таких радиаторах на обратке ставят балансировочный клапан вместо обычного шарового крана.

В некоторых комнатах радиаторы возможно понадобится периодически отключать или уменьшать их мощность, для экономии энергии. Такие приборы, мощность которых регулируется, снабжаются на подаче настроечным винтовым краном с помощью которого можно плавно изменять расход теплоносителя.

Обвязка радиаторов также включает уголки, тройники…, чтобы направить трубы, например, к стене… Наличие таких фитингов и их расположение определяется в каждом конкретном случае.

Наличие балансировочных клапанов и кранов расхода на отдельных радиаторах определяется при составлении схемы отопления….

Автоматизированное управление радиатором

Радиатор может управляться автоматически и поддерживать в комнате заданную температуру. Поможет в этом термоголовка, которая управляет клапаном так, чтобы поддерживалась заданная температура воздуха.

Теплоотдачу радиаторов можно программировать во времени, если применить соответствующую компьютеризированную термоголовку. Это полезно, при задании отключения отдельных комнат по времени, например на ночь и первую половину дня, кода все на работе… Правда у нас, в отличие от западных стран, такие устройства уже не окупаются…

Термоголовки на всех радиаторах можно применять лишь с автоматизированным котлом, который отключится, если в системе все радиаторы или большинство окажутся закрытыми. Возможность частичного применения таких приборов с обычным котлом рассматривается для каждого проекта…

Источник: yandex.ru

Подключение биметаллических радиаторов отопления: основные правила и хитрости от профессионалов

Схемы подключения биметаллических радиаторов отопления фактически не имеют отличий от стандартных способов установки других видов отопительных батарей, например, чугунных. Вне зависимости от того, планируете ли вы выполнить работы самостоятельно или обратиться за помощью к профессионалам, стоит изначально продумать, какую именно схему выбрать и почему.

Первое, о чем стоит знать — существует три схемы подключения биметаллических радиаторов отопления :

• Боковое.
• Диагональное.
• Нижнее.

Если вы хотите выполнить подключение биметаллических радиаторов отопления оптимальным способом, то есть так, чтобы трудозатраты были минимальны, а эффективность приборов максимальна, то при определении подходящей схемы нужно ориентироваться на следующие параметры:

• Тип системы: одно- или двухтрубная.
• Как происходит подача теплоносителя: снизу или сверху.
• Число секций в радиаторе.

Выбор способа подключения в зависимости от типа системы

Выделяют два типа систем: одно- и двухтрубные . В первом случае теплоноситель проходит по подающей трубе к отопительным приборам, при этом по мере движения он остывает. В однотрубных схемах радиаторы монтируются последовательно. Фактически при такой схеме подающий трубопровод «превращается» в обратный. В двухтрубных системах применяется параллельное подключение биметаллических радиаторов отопления: подающая и обратная ветки полностью «автономны» друг от друга, а соединяются они с помощью конечного прибора системы отопления.

Все выпускаемые сегодня биметаллические радиаторы отопления унифицированы под любое подключение, в их конструкции предусмотрено 4 возможные точки подключения, то есть пара снизу и пара сверху. Поэтому выбирать схему нужно, ориентируясь на тип дома, его этажность, тип системы.

Особенности одно- и двухтрубных систем

Помните о том, что:

• Однотрубные системы могут быть с горизонтальной или вертикальной разводкой. Первая, как правило, применяется в частных домах высотой в 1 или 2 этажа, в исключительных случаях — в трехэтажных. Вертикальная разводка типична для многоэтажных объектов. Преимуществом однотрубных систем является то, что их устройство требует минимальных финансовых затрат, и при этом они отличаются стабильностью (то есть разбалансировать такие системы непросто).
• Двухтрубные системы редко эксплуатируются в «многоэтажках». Это обусловлено тем, что для создания такой системы требуется большее число труб, также в обязательном порядке необходимо применение регулирующей арматуры. Впрочем, у нее есть существенное преимущество — на все радиаторы отопления подается теплоноситель одинаковой температуры, а значит, во всех помещениях будет одинаково тепло.

Направление подачи теплоносителя

Подключение биметаллического радиатора отопления может быть выполнено снизу — в данном случае используется нижний вертикальный коллектор. При использовании такой схемы главное точно знать, к какому именно из входов подключается вода. Эти данные можно уточнить в техническом паспорте.

Также возможна боковая и диагональная подводка. В последних двух вариантах подключения биметаллических радиаторов отопления, подача теплоносителя заводится сверху, при этом снизу устанавливается труба обратного трубопровода.

Как определить оптимальную схему подключения в зависимости от числа секций?

Число секций биметаллического радиатора отопления напрямую влияет на выбор схемы подключения. Например, для моделей, имеющих до 8 секций , оптимальным будет боковое, диагональное или нижнее седельное подключение . Если количество секций биметаллического радиатора отопления больше 8-ми , то стоит выбирать диагональную схему подключения .

Впрочем, есть некоторые хитрости, которые позволяют и радиаторы с 9, 10 и более секциями подключать боковым способом. Для этого необходимо использовать так называемый удлинитель потока.

Что такое удлинитель потока и как правильно его устанавливать?

Удлинителем потока называют трубку, вставляемую в коллектор подачи . Целесообразно использовать это приспособление, если при боковом подключении горячими оказываются исключительно первые секции биметаллического радиатора отопления, а остальные остаются чуть теплыми.

При использовании удлинителя потока удается обеспечить условия, при которых теплоноситель будет подаваться не ко входу устройства, а чуть дальше (условно — в центральную часть), за счет этого и обеспечивается более равномерный прогрев поверхностей всех секций радиатора.

Если при подключении биметаллического радиатора отопления вы решили использовать удлинитель потока, то важно знать о том, какая длина приспособления будет оптимальной . Этот параметр определяется в зависимости от числа секций. Фактически вариантов два:

• Удлинитель должен составлять 2/3 от общей длины радиатора.
• Длина удлинителя должна быть такой, чтобы он доставал до средней части последней секции.

При этом выбирать вариант нужно методом экспериментов. Например, в некоторых случаях удлинитель, достающий до середины последней секции, не позволяет первым секциям прогреваться до той же степени, что и последним. Если вы столкнулись с такой ситуацией — не стоит переживать, ведь проблема решается просто: достаточно просто укоротить трубку. Эксперты советуют всегда приобретать удлинитель «с запасом», чтобы при необходимости его можно было укоротить: очевидно, что со слишком коротким приспособлением сделать уже будет ничего нельзя. А то, какой именно вариант подойдет (на 2/3 или до середины последней секции), напрямую зависит от диаметра подводки, а также давления в стояке.

Второй момент: если при подключении биметаллического радиатора отопления вы решили использовать удлинитель, то можно сделать в нем отверстия. Такая «хитрость» поможет обеспечить условия, при которых теплоноситель будет равномерно поступать и распределяться по вертикальным коллекторам. Впрочем, делать это вовсе не обязательно, удлинитель и без отверстий отлично справляется со своими функциями.

Советы экспертов

Полезные советы по безопасному подключению биметаллических радиаторов отопления:

• Желательно устанавливать запорные краны на входе и выходе радиатора . Например, это могут быть шаровые краны. Наличие таких элементов значительно упростит работы в случае, если требуется ремонт, модернизация или обслуживание отопительной системы. Принцип функционирования прост: достаточно закрыть шаровые краны, подождать, пока теплоноситель станет холодным, после чего радиатор можно без опасений снимать.
• При подключении биметаллических радиаторов отопления, обязательно используются воздухоотводчики . Когда теплоноситель контактирует с материалом коллектора, неминуемо возникают химические реакции, сопровождающиеся образованием газов. Воздухоотводчики необходимы для эффективного отвода газов и воздуха, скопившихся в радиаторе. Если их нет, то в приборе возникнет избыточное давление, и при наступлении отопительного сезона неминуемо будет нарушена циркуляция, вследствие чего одна или несколько секций радиатора (или их части) попросту перестанут нагреваться.
• При подключении необходимо обеспечить условия, при которых биметаллический радиатор отопления будет расположен строго горизонтально . При этом можно немного «поднять» угол прибора с той стороны, где монтирован воздухоотводчик — в этом случае газы из прибора будут спускаться гораздо эффективнее. При этом обратный уклон неминуемо нарушит циркуляцию.

Если вы хотите получить профессиональные рекомендации по выбору оптимального способа подключения биметаллических радиаторов отопления, а также узнать другие особенности, которые следует учитывать при планировании системы, просто свяжитесь со специалистом компании «САНТЕХПРОМ» по телефону: +7 (495) 730-70-80.

Источник: santexprom.ru

Как подключить радиатор: нюансы выбора и установки отопительных приборов

Перед тем как подключить радиатор отопления, желательно ознакомиться с моделями обогревательных изделий, правилами их монтажа, ведь только выбор подходящей батареи и ее аккуратная установка будут залогом качественной работы системы и комфортной атмосферы в помещении.

Как подключить алюминиевые радиаторы отопления?

Эти батареи можно считать универсальными, так как они отлично «уживаются» с обогревательными системами любого типа. Для обслуживания помещений частных домов вполне подойдут модели с максимальным давлением до 6 Атм. Изделия усиленной конструкции, выдерживающие давление около 16 Атм, устанавливаются в высотных домах.

В комнатах радиаторы монтируются под подоконник или крепятся рядом, на стену. Подводка труб может быть организована как с одной стороны отопительного прибора, так и с разных. Причем в случае одностороннего расположения труб не стоит устанавливать многосекционные модели. При разностороннем варианте подвода труб можно монтировать батареи с числом секций от 12 до 24.

Чтобы обеспечить хорошую теплоотдачу, рекомендуется придерживаться следующих правил размещения радиаторов: от пола – не ниже 10-13 см, от стены до изделия – не меньше 2 -5 см, до подоконника – не менее 10 см.

При установке запорно-регулирующей арматуры на входе/выходе, можно будет регулировать температуру в помещении, отключать радиатор для ремонта или в аварийных ситуациях.

Как правильно подключить биметаллический радиатор?

Эти батареи сочетают достоинства двух металлов – стали и алюминия — и являются достойной альтернативой традиционным чугунным батареям или масляным радиаторам. Изделия состоят из стальных сердечников и алюминиевых корпусов. Благодаря материалам и конструкции, отопительные приборы выдерживают высокое давление и обладают наилучшей теплопроводностью.

При установке батарей придерживаются определенной последовательности работ:

1. обозначается месторасположение радиатора;
2. устанавливаются кронштейны;
3. батарея размещается на крючках;
4. подсоединяются трубы и термостатический клапан;
5. обязательно устанавливается воздушный клапан, чтобы предупредить скопление газов внутри прибора.

Перед началом монтажных работ обязательно проверяется наличие всех комплектующих отопительного устройства.

Чтобы не разрушить герметичность конструкции, при сборке не рекомендуется использование каких-то абразивных составов.

При работе с крепежными элементами надо учитывать, что в биметаллических радиаторах используется резьба левосторонняя и правосторонняя.

Перед началом установки надо выбрать подходящую схему подключения батареи (диагональную, боковую, нижнюю). Если прибор прикрепляется к однотрубной системе, то рационально будет установить байпас, который обеспечит нормальное функционирование отопительной конструкции при последовательном подключении изделия.

Как правильно подключить радиатор в помещении?

Для обеспечения комфортной атмосферы в комнате необходимо не только правильно подобрать батарею и установить ее. Важно при этом учитывать особенности обустройства отопления всего здания.

Как подключить радиаторы отопления в частном доме

Качественно обустроенная система важна для обогрева как большого коттеджа, так и компактного строения. Причем желательно, чтобы отопление создавало комфортную атмосферу в холодное время года и не было самой большой статьей расхода бюджета.

Подключить радиаторы отопления можно двумя способами. Оба вида разводки (однотрубная и двухтрубная) имеют свои достоинства и недостатки.

Плюсы однотрубной системы: несложное подключение, небольшие затраты на материалы и оборудование, возможность применения различных теплоносителей (вода, антифриз). К минусам относятся определенное число радиаторов на одной линии, невозможность регулирования температуры, невысокая энергоэффективность. Использовать такую систему рекомендуют для строений, которые имеют более трех этажей.

В двухтрубной конструкции используются разные ветки для подачи на радиатор горячего теплоносителя и движения холодного. При оснащении частного дома монтируется горизонтальная система, которая обладает рядом достоинств:

• во всех радиаторах теплоноситель имеет одинаковую температуру;
• каждую линию можно оснастить терморегулятором;
• легкая разводка труб позволяет установить систему в строении любой площади и планировки;
• хорошая энергоэффективность.

Недостатками можно считать высокую стоимость и более сложный монтаж, большое количество материалов.

При установке радиаторов используются разные варианты подключения труб:

• односторонний (боковой) – трубы заводятся с одной стороны, причем горячая вода подается в верхнюю часть радиатора, а холодная — выводится из нижней;
• диагональный – трубы подключаются вверху (горячая вода) и внизу с разных сторон;
• седельный – трубы подключаются внизу радиатора (расположены горизонтально), с разных сторон;
• нижний – трубы присоединены снизу (установлены вертикально), и находятся рядом.

Седельный и нижний виды подключения отличаются невысокой энергоэффективностью. Так как горячая вода циркулирует внизу радиатора, а верхняя область прогревается слабо. Эта особенность приводит к потере энергоэффективности (примерно на 15%) и медленному прогреву комнаты.

Односторонний вид крепления труб обеспечивает равномерный нагрев батареи и отличается отличной теплоотдачей. Из-за особенности подключения линий, его целесообразно использовать в домах с малым количеством радиаторов (до 15 единиц).

Диагональную схему конструкции можно считать идеальным вариантом при обустройстве отопительной системы дома. Так как легко монтируется в домах любой площади и отличается высоким показателем теплопередачи (потери составляют около 2%).

Как правильно подключить радиатор отопления в квартире

В многоэтажных зданиях применяют два метода организации обогрева: однотрубный и двухтрубный. Именно они определяют вариант подключения отопительных приборов.

При однотрубном типе теплоноситель через вертикальную трубу перемещается к радиаторам, подключенным последовательно. В такой системе отсутствует труба для вывода отработанной воды. Конструкция отличается несложным монтажом и простым обслуживанием, экономичностью расхода материалов, поскольку нет нужды в перемычках, соединительных элементах и обратных стояках. Недостаток – разная степень обогрева квартир на верхних и нижних этажах. Иногда наблюдается отличие температуры воздуха даже в комнатах одной квартиры.

В двухтрубной системе уже присутствуют отдельные трубопроводы (специально для горячей воды и остывшей), что повышает ее энергоэффективность.

В квартирах батареи подключаются по двум схемам: последовательной и параллельной.

1. При последовательном варианте батареи расположены непосредственно в системе. Отсутствует возможность регулирования температуры радиатора, а для ремонта отопительного прибора приходится отключать всю систему и сливать из нее воду. В квартирах с таким обустройством обогрева устанавливают чугунные и трубчатые приборы отопления.
2. При параллельном способе батареи получают теплоноситель через трубу, подсоединенную к общему стояку. Таким же образом выводится остывшая вода. Установка шаровых кранов позволяет перекрывать движение теплоносителей и ремонтировать оборудование, не затрагивая соседей.

Основной недостаток – слабый прогрев батарей при понижении давления в сети. При таком варианте отопительной системы используют алюминиевые радиаторы и биметаллические.

Нет жестких требований по выбору типа подключения батареи. Диагональный вариант оптимально подходит для многосекционных моделей. Для систем, расположенных в полу, применяют нижнее подключение. Самым типичным и распространенным является боковое подключение батареи.

Рекомендации как правильно подключить радиатор

При монтаже батареи на крепежные элементы, важно проверить ее положение с помощью уровня, иначе в будущем возможно появление воздушных пробок.

Нежелательно в квартире самовольно менять место установки радиаторов или подключать дополнительные батареи, так как это может повлиять на режим обогрева соседей по стояку.

Вариант подключения батареи влияет на ее тепловую эффективность. Этот момент надо учитывать при изучении параметров прибора, заявленных производителем.

В принципе, любой радиатор можно установить самостоятельно. Комплектация отопительных приборов включает не только нужные детали, но и подробную инструкцию по установке изделия. Однако, если опыта монтажа/демонтажа нет, то желательно обратиться к профессионалам. Именно специалист определит – как лучше подключить радиаторы отопления, с учетом особенностей помещения и здания.

Источник: roomplan.ru

Схемы подключения радиаторов к системе отопления

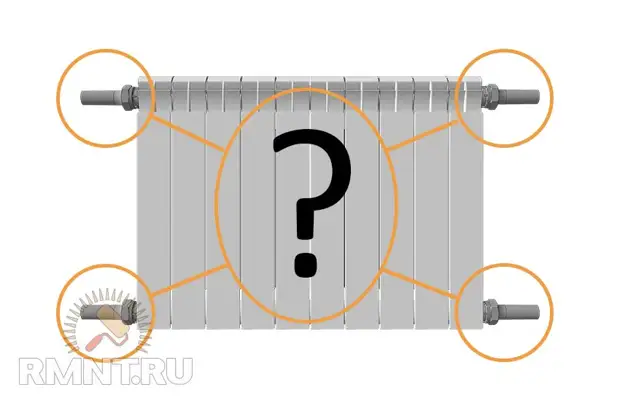

Важным вопросом при монтаже отопления в доме является выбор схемы подключения радиаторов. Приняв правильное решение, вы оптимизируете расходы на отопление, как при монтаже, так и при эксплуатации оборудования. Важно, чтобы схема подключения радиаторов была правильно подобрана к вашей системе отопления дома.

Нижнее подключение радиаторов

При таком подключении подающая труба, как и обратная, входят в нижние заглушки батареи. Теплоноситель имеет приоритетное направление движения вдоль нижнего коллектора. Дополнительный теплообмен осуществляется за счет того, что нагретый теплоноситель поднимается по радиатору вверх. Такая схема является самой малозатратной по материалам, и её удобно выполнять даже при производстве работ своими руками в «одни руки».

Наиболее часто такая схема применяется при устройстве однотрубной системы отопления, она позволяет незаметно пустить трубу, а при укладке основной трубы в пол, оставить на виду только короткие патрубки для подключения батареи.

Одним существенным недостатком такого подключения радиаторов является пониженная эффективность теплообмена по сравнению с диагональным подключением на двухтрубной системе. Разница составляет порядка 12–15%.

Однако следует отметить, что при устройстве отопления в небольшом доме при малом бюджете, в том числе на отопление, использование этой схемы оправдано, и в дальнейшем вы никогда не задумаетесь об этих процентах. Схема надежна, проверена временем и служит верой и правдой не одному поколению владельцев частных домов.

На наш взгляд схема не приемлема при работе отопления без насоса. Ещё одной её особенностью следует отметить необходимость выполнения на однотрубной системе «тормозов» под радиатором, участков заужения диаметра основной трубы между двумя точками врезки. Это заужение позволяет перенаправить поток теплоносителя через радиатор, а не мимо. Однако, как уже говорилось, не следует пользоваться подобной схемой при значительной длине трубопровода системы отопления.

Возможно использование подобной схемы и при двухтрубной разводке, однако здесь схема подключения теряет достоинства при сохранении недостатков.

Диагональное подключение на двухтрубную систему

Самой правильной с точки зрения теплообмена является отопление, выполненное в двухтрубном исполнении, при диагональном подключении радиаторов. Подающая труба подключается к верхней пробке, а обратная — к нижней, с противоположной стороны. Такая система принимается в расчетах за 100% эффективности. Но среди прочих это более затратная по материалам и времени исполнения система.

При диагональном подключении горячий теплоноситель на входе в радиатор и по верхнему коллектору встречается с уже подогретым в нижних частях радиатора воздухом помещения и подогревает его до более высокой температуры. Таким образом, тепло переданное от теплоносителя (воды) воздуху в доме используется с наибольшей эффективностью.

Незначительным недостатком этой системы подключения, как и оговоренных выше, будет невозможность добавления дополнительных секций без резки труб и их переварки. Однако при тщательном расчете количества радиаторов на стадии проектирования системы этот недостаток можно не учитывать.

Диагональное подсоединение прекрасно показало себя при работе с принудительной циркуляцией и с самоциркуляцией. В системах, работающих на естественной циркуляции, диагональная разводка дает возможность отказаться от установки терморегулирующих кранов, что уменьшает гидравлическое сопротивление системы трубопроводов и положительно сказывается на работе системы. Правда в настоящее время выпускаются радиаторные краны с минимальным сопротивлением, и мы рекомендуем их устанавливать для удобства обслуживания.

Безусловно, диагональное подключение батарей отопления является наиболее желательным, однако не всегда это однозначно возможно.

Подключение по диагонали для однотрубной разводки

Таким способом подключения пытаются уйти от тех 12–15% снижения эффективности теплообмена при нижней разводке. Подключение происходит в верхнюю пробку радиатора и в противоположную нижнюю при сохранении последовательности подключения батарей в контуре.

Использование диагонального подключения радиаторов на однотрубной системе не дает тех преимуществ, которые оно имеет при выполнении на двухтрубной разводке. По контуру существенно увеличивается перекос по теплоотдаче и температуре теплоносителя. Фактически в первых теплообменниках сбрасывается большая часть тепла. Даже наличие байпаса уже не исправит ситуацию.

Одностороннее подключение

Является достойной альтернативой диагональному подключению и имеет свои особенности. Подающая труба входит в верхнюю пробку радиатора, а обратная — в нижнюю с той же стороны. Эффективность такого подключения по сравнению с диагональным ниже на 2–7%.

1. Двухтрубная разводка. 2. Однотрубная разводка

Такое подключение часто применяется в системах отопления со стояками, идущими с одного этажа на другой. Многие применяют его, когда нет возможности установить должное количество секций батареи уже при первичном монтаже, и предполагается в дальнейшем наращивать их количество. Односторонне подсоединение позволяет в любой момент, при наличии запорной арматуры, добавить некоторое количество секций.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов
