Накопительный водонагреватель идеален для дачи, т.к. он намного меньше нагружает вашу электропроводку. В данной статье поговорим о том, как самостоятельно осуществляется подключение накопительного водонагревателя.
Выбор места для установки
Перед установкой нужно выбрать подходящее место.
Что следует предусмотреть:
- Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
- Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
- Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
- Точка водораздачи. Располагайте максимально близко.
- Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
- Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.
Важно! Розетки должны быть изолированы от влаги крышками или заглушками.
Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа.
Число анкеров зависит от количества кронштейнов.
Как повесить на стену:
- Разметить зону установки.
- Просверлить отверстия перфоратором.
- Вкрутить крепежные элементы, повесить агрегат.
Что требуется для подключения?
Для того, чтобы подключить водонагреватель к системе водопровода, вам понадобится запастись набором необходимых инструментов и материалов.
В процессе монтажа вам потребуются:
- трубы нужного диаметра;
- тройники для труб;
- запорные вентили;
- герметик для сантехнических работ;
- гибкие шланги;
- труборез – ручной или электрический;
- паяльник;
- несколько ключей разного размера.
Схемы подключения своими руками
Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.
К емкости с водой
Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя.
Также используется поплавок для отслеживания уровня жидкости.
Соединительная трубка должна обладать запорным вентилем.
Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.
Правила:
- Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
- Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.
Важно! Давление воды не более 6 бар. При превышении перед прибором устанавливается редуктор для снижения напора. Это предотвратит поломку.
К водопроводу
Советы перед установкой:
- Используйте только оригинальные детали, рекомендованные поставщиком.
- Не включайте устройство без воды, он может сгореть.
- Жидкость из бойлера пить нельзя.
Этапы подключения:
- Определить тип водопровода.
- Прикрепить устройство к стене.
- Подключить согласно правилам и схемам, представленным ниже.
Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.
Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.
Из металла
Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.
Инструкция:
- Зачистить место соединения, удалить старую краску и грязь.
- Соединить хомут и трубу, используем прокладку для уплотнения.
- Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
- Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
- Установить краны.
- Подключиться к кранам и бойлеру.
Из полипропилена

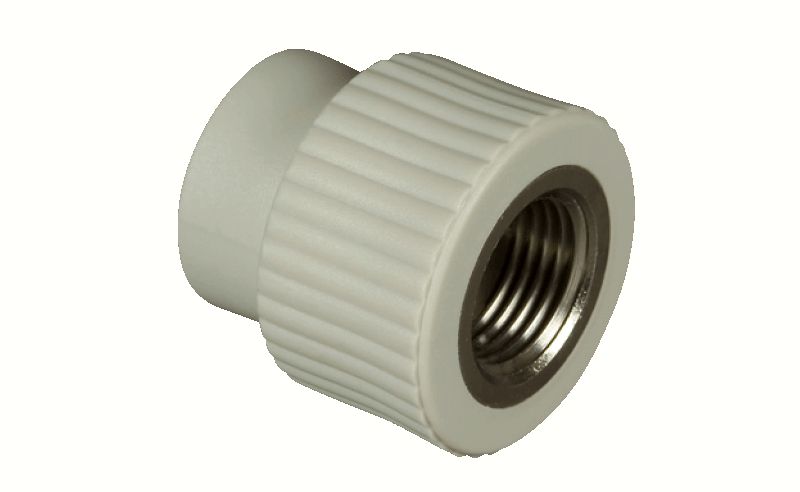

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.
Инструкция:
- Сделать разрез в трубах, припаять тройники.
- Отверстия тройников спаять с трубами для нагревателя.
- Подключить к агрегату через оконечную муфту и кран.
Из металлопластика
Современный материал, прочный и легкий. Возможность простого открытого монтажа.
Инструкция:
- Разрезать трубу, подсоединить тройники.
- Сформировать отведение к водогрею.
- Подключиться к нему.
Установка запорных элементов
Важные элементы системы водоснабжения, они перекрывают доступ воды. Устройства для горячей и холодной воды различаются.
Для холодной воды:
- К патрубку бойлера поставить тройник.
- Боковое отверстие тройника подключить к крану слива.
- Установить обратный или предохранительный клапан на тройник.
- Ставим после клапана отсекающий кран.
- Врезаем данную систему в трубу.
Для горячей воды:
- Установить отсекающий кран непосредственно на патрубок агрегата.
- Соединить с трубой.
Подключение водонагревателя к сети
Что нужно знать:
- Безопасное подключение возможно только с защитным устройством, предохранителем. Все устройства должны использоваться с устройством защитного отключения – УЗО.
- Оборудование требует кабели определенного сечения. Диаметр должен быть больше 2,5 мм.
- Популярный вариант установки маломощных моделей – через розетку. Важно подключать только в розетку с тремя полюсами и устойчивую к попаданию влаги. Заземление важно.
- Нельзя пользоваться розеткой, если оборудование очень мощное. Это приведет к появлению искр и ослабеванию контактов. Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
- Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
- Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.
Правила перед подключением:
- Использовать специальные розетки – влагозащищенные. Располагать в не доступном для воды месте.
- Обязательно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.
Важно! Монтаж проводов выполнять только в сухом помещении.
1 способ подключения
- Отмерить расстояние от розетки до точки монтажа водогрея.
- Разобрать электровилку, снять изоляцию кабеля.
- Счистить изоляцию с жил с обеих сторон.
- Припаять жилы к контактам вилки – к нолю голубой, к фазе красный, к земле остальные.
- Открыть панель бойлера, соединить жилы с контактами. Закрыть.
Способ №2: подключение к электрощиту
- Протянуть кабель от нагревателя к щиту питания.
- Смонтировать автомат рядом с агрегатом, провести кабель.
- Оголить кабель на 10 см и фазу.
- Присоединить к нижней фазе кабель водогрея, к верхней – автомата.
- Оголить кабельные жилы с двух сторон.
- Снять панель корпуса нагревателя, присоединить жилы к клеммам.
- Перекрыть подачу питания, подключить агрегат к щитку.
Чего нельзя делать?
Что не рекомендуется делать при подключении:
- Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
- Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
- Монтировать агрегат без технических знаний.
- Сливать бак, не отключив электропитание.
- Игнорировать правила безопасности.
- Использовать некачественные запчасти неизвестных брендов.
- Монтировать без предохранительного клапана.
Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.
Подключение напольного водонагревателя
Электрические и газовые бойлеры представлены в настенном и напольном варианте. Напольные – это устройства косвенного нагрева с вместительным баком и змеевиком.
Основное правило: установка прибора рядом с коммуникациями и электросетью. Монтируются рядом с основным нагревателем, обычно еще подключаются к отопительной системе.
Монтаж напольного агрегата одинаков с навесным. Отличие: отверстие слива расположено сверху. Обязательно заземляем устройство.
Важно! Низ устройства должен быть ниже верхней точки основного нагревателя/котла.
Что потребуется:
- дрель, сверла;
- ключ газовый;
- отвертка;
- шурупы;
- герметик.
Инструкция:
- Выполнить монтаж бойлера косвенного нагрева на расстоянии полметра от нагревателя.
- Устройство имеет несколько выходов. На трубу холодной воды поставить клапан. Подсоединить к нижнему выходу.
- Второй выход подсоединить к горячему направлению к отопительной системе.
- Третий – смонтировать с обратным выходом из радиаторов.
- Четвертый соединить с горячим каналом, подсоединить насос. Он нужен для напора в дальних точках водоразбора.
- Пятый – поток нагретой жидкости из соседнего нагревателя.
Обязательно требуется заземление оборудования.
Как подключить накопительный водонагреватель на даче?
При учете места для монтажа, нужно продумать доступ к канализации для слива воды из клапана избыточного давления.
Для установки своими руками нам понадобятся следующие инструменты:
- Рулетка для разметки будущего расположения бойлера, проводов и труб.
- Перфоратор, которым мы просверлим отверстия под крепления водонагревателя и клипсы для труб.
- Набор ключей, кусачки, пассатижи, отвертки.
- Паяльник для пластиковых труб.
- Фум лента, пакля, льняные нити и набор прокладок для герметизации.
Из материалов нам нужны будут металлопластиковые трубы, тройники, краны, дюбеля и саморезы, клипсы и соединительные гибкие шланги.
Прежде всего, нужно правильно начертить примерную схему расположения водонагревателя, проводки и труб.
При непостоянной подаче воды, следует приобретать безнапорные модели накопительных водонагревателей. Они позволяют накопить воду и пользоваться ей, даже если в системе нет давления.
Это также актуально, если у вас дом без водопровода и установлен насос с колодцем или скважиной. Такие аппараты устанавливают как можно выше для того, чтобы жидкость текла под действием силы тяжести. Цена на эти устройства выше, чем на напорные аналоги.
После этого с помощью рулетки и карандаша ее переносят на стены и отмечают отверстия под крепления бойлера.
Установка и подключение
Перфоратором сверлится нужное количество дырок под крепления водонагревателя. После этого туда вставляются дюбеля и закручиваются в них крючки, которые идут в комплекте.
После этого проводятся трубы ввода и вывода воды. По начерченным заранее линиям сверлятся отверстия и устанавливаются клипсы. С помощью паяльника соединяются трубы нужной конфигурации. К ним подсоединяются краны перед нагревателем. Трубы подключаются к системе водоснабжения, с другой стороны с помощью гибких шлангов присоединяется бойлер.
Вход холодной воды обозначен на устройстве синим цветом, вывод теплой – красным. Важно установить перед вводом тройник для удобного слива воды в случае долгого отсутствия на даче. На резьбу предварительно наматывают фум ленту или паклю для гидроизоляции.
После этого подключается электрическая часть. Бойлер может быть подключен напрямую кабелем, который подается на автомат, а может подключаться к розетке.
Техника безопасности
В процессе подключения накопительного водонагревателя на даче нужно придерживаться основных правил техники безопасности:
- Стена , на которую крепится бак, должна быть несущей бетонной, или кирпичной . Запрещено монтировать бойлер на гипсокартонные стены.
- В доме должно быть заземление . Все кабеля, которые подключают водонагреватель к электросети, должны быть трехжильными. Надо использовать медные провода с соответствующим мощности сечением. Розетка должна иметь контакт для заземления. Запрещено устанавливать розетки над ванными и душами.
- Должен оставаться доступ к бойлеру во время эксплуатации . Нельзя закрывать его трудно снимаемыми конструкциями. В случае ремонта или поломки бойлер должен легко отсоединиться от сети и водных коммуникаций. Время от времени для профилактики вынимается ТЭН из водонагревателя для очистки, поэтому снизу должно оставаться достаточное количество пространства.
- Трубы не должны быть забитые. Если у вас старые трубы с отложением солей внутри, следует их заменить на металлопластиковые.
Все работы с электричеством следует проводить при выключенных автоматах. Прежде чем что-то делать, желательно проверить наличие напряжения с помощью пробника.
