Под обвязкой отопительного котла подразумевается расчет параметров системы отопления и монтаж всех узлов – труб, арматуры, радиаторов, и т.д. Точная схема обвязки котла отопления позволяет добиться максимальной отдачи тепла в доме, высокой слаженности и эффективности работы всей системы, и минимальных энергозатрат.

Составляющие элементы обвязки

Какие узлы и элементы будут входить в набор комплектующих отопительной системы, зависит от типа системы отопления:

1. Отопление с естественной (гравитационной) циркуляцией нагретой воды (теплоносителя) – в народе такое отопление называют «физика»;
2. Принудительная циркуляция – с подключением циркуляционного асинхронного насоса;
3. Смешанная схема.

Отопление своими руками. Напольный котел. Закрытый тип

1. Отопительный котел – после него нагретый теплоноситель устремляется вверх и движется по трубам, возвращаясь в котел немного остывшим;
2. Отопительные обвязочные трубы – чаще всего для схемы с «гравитацией» используются металлические трубы большего, чем у пластиковых труб, диаметра – до 2-х дюймов. Диаметр выбирается, исходя из необходимости минимизации сопротивления теплоносителя для его беспрепятственной циркуляции;
3. Расширительная емкость – устанавливается в самой верхней точке системы, и по конструкции бывает открытого или закрытого типа;
4. Отопительные приборы – радиаторы, батареи или регистры;
5. Кран Маевского – устанавливается на отопительном радиаторе для стравливания воздуха;
6. Фитинги – повороты на сварке или резьбе, двойники, тройники из чугуна, латуни, бронзы, меди или нержавеющей стали, тройники, водоотводы и другие типы соединителей;

Достоинство системы «физика»: легкий самостоятельный монтаж, простая схема, распространенность деталей и узлов, дешевизна составляющих.

Недостатки: большие размеры комплектующих, инертность, недостаточно быстрое нагревание разводки и отопительных приборов.

Обвязка для систем с разными вариантами циркуляции теплоносителя

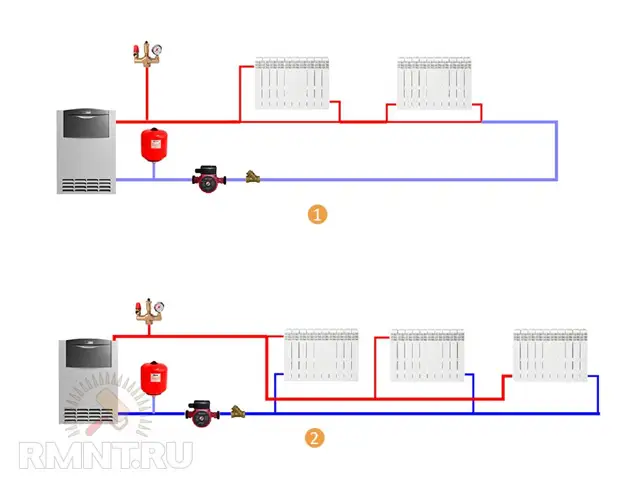

Для схемы с принудительным движением теплоносителя комплектующие нужно запасать следующие:

1. Нагревательный котел любого типа – настенный или напольный. Разница для этих моделей нагревательных агрегатов – в наличии дополнительных элементов арматуры и защиты при обвязке котла настенного типа;
2. Трубы, которыми следует обвязывать котел отопления, могут быть металлическими, металлопластиковыми или ПВХ;
3. Мембранный расширительный резервуар с «грушей», позволяющей удерживать давление воды на одинаковом уровне во всех контурах;
4. Нагревательные приборы – те же, что и для гравитационной схемы, но металлические считаются более экономичными за счет меньшего объема воды в приборах. Такие радиаторы или батареи нагреваются быстрее, а расход энергии на обогрев – меньше;
5. Кран Маевского – монтируется на всех радиаторах. В качестве резервного может быть установлен автоматический тип крана Маевского на выходе котла – для сброса воздуха из всех контуров при накапливании определенного объема;
6. Фитинги;
7. Насос для организации циркуляции теплоносителя – чаще всего уже вмонтирован в котел. В схеме с коллектором могут устанавливаться дополнительные насосы;
8. Гидравлическая стрелка. Этот узел, работающий в лучевой схеме разводки, балансирует разные контура. Стрелка выравнивает давление в системе, и обеспечивает бесперебойную подачу теплоносителя в каждый прибор;
9. Манометр предназначен для контроля давления в системе, и встраивается в котел или сразу после него – в трубу подачи горячей воды;

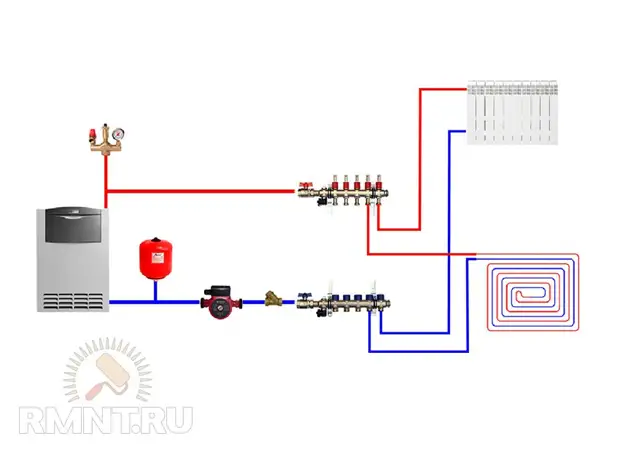

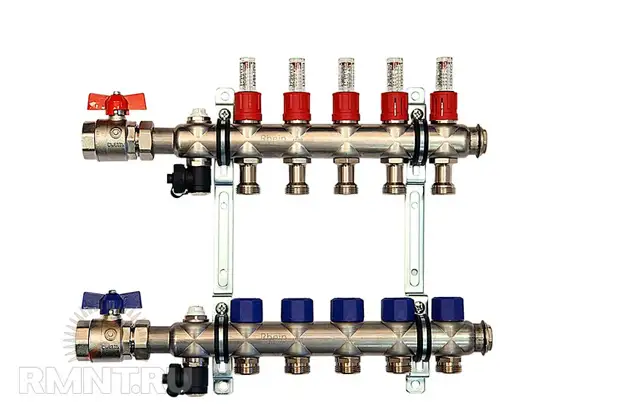

10. На коллектор теплоноситель подается непосредственно от котла, и предназначен он для разводки отопительных контуров.

Обвязка твердотопливного котла в доме из бруса//Простая схема отопления//Котел DRAGON BIO SBE 17

1. Быстрый нагрев теплоносителя во всех отопительных приборах;
2. Экономный расход энергии на обогрев;
3. Обвязка по принудительному варианту позволяет обустроить теплый пол в помещениях за счет своей высокой эффективности.

Недостатки:

1. Дороговизна монтажа за счет большого количества комплектующих и наличия профессиональных навыков при обращении со сложными приборами;
2. Система зависит от внешних источников энергии.

Смешанная обвязка котла отопления схема которой приведена на рисунке ниже, реализуется в двух вариантах, но желательно из металлических, а не металлопластиковых или ПВХ труб. Циркуляционный насос вмонтирован в систему параллельно главной обвязке. Запорная арматура установлена на подходе к насосу, чтобы можно было его обойти при необходимости, и еще один запорный вентиль устанавливается на обходной трубе – он должен быть закрыт при работающем насосе. При организации автономного теплообмена вместо этого вентиля устанавливается обратный клапан.

Схема обвязки с использованием ПВХ

ПВХ трубы (экопластик) при обвязке котлов отопления имеют высокую популярность из-за низкой стоимости и универсальности характеристик при подключении. Трубами из пропилена можно сделать схему обвязки любой сложности, любой геометрии и с любыми углами поворотов. Соединяются трубы ПВХ специальным паяльником и такими же ПВХ фитингами.

Если позволяет схема обвязки, то желательно использовать отводы с плавными переходами, которые исключают перепады давления в узких местах внутри труб из-за паяльного шва. Полипропиленовые трубы могут работать при температуре до 95 0 С, а срок их эксплуатации – более 50 лет без профилактики и ремонта.

Как выбрать расположение котла

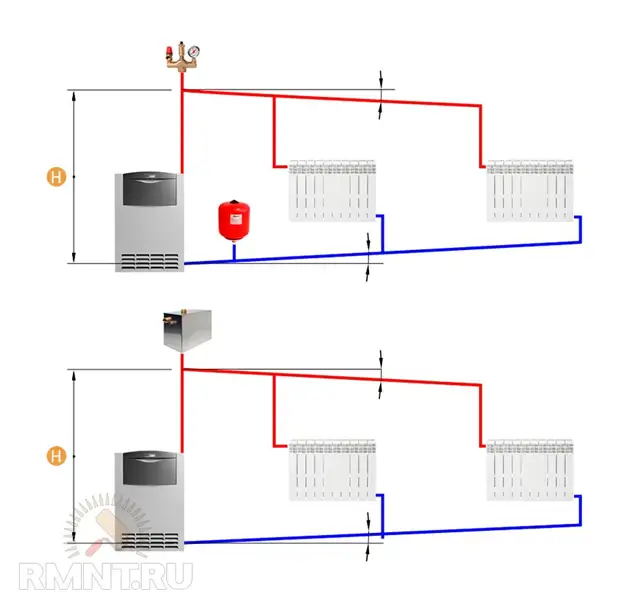

Схема обвязки нагревательного агрегата, работающего с гравитационной циркуляцией теплоносителя, оптимально подходит для напольного исполнения. Но при этом отопительный котел нужно устанавливать в самом нижнем положении относительно всех разводок, так как в камерах котла не должен накапливаться воздух. Присутствие воздуха в рубашке – это гарантированное прогорание стенок камеры. Выходная трубы котла должна быть смонтирована вертикально, чтобы образующиеся воздушные пузырьки поднимались вверх – в расширительный бак или к стравливающему клапану.

Важно! В принудительной системе отопления это условие вертикальности выходной трубы не всегда соблюдается, поэтому настенный котел можно устанавливать и в наивысшей точке системы, и в наиболее низкой (например, на чердаке или в подвале).

При обвязке котла с дополнительным контуром для ГВС (горячего водоснабжения) его подключают к системе подачи питьевой воды. Нагретая вода из второго контура используется в быту. Но и одноконтурный котел может работать, как источник горячей воды, если подключить к нему вторичный теплообменник. Чаще всего под него оборудуют железный баллон с подающим водяным патрубком.

Особенности обвязки

У котлов на твердом топливе есть одна особенность – его нельзя выключить в любой момент, как электрический или газовый нагреватель.

1. Защита с использованием теплоносителя основана на работе предохранительного клапана, который открывается, если перестает работать циркуляционный насос. Клапан вмонтирован в теплообменник, и к нему подключен холодный трубопровод. При отключении насоса клапан открывается, и холодная вода при прохождении по теплообменнику, отбирает тепло на себя. Нагретая таким способом вода попадает в систему канализации, и так будет продолжаться до тех пор, пока топливо в котле не сгорит полностью;
2. ИБП (источник бесперебойного питания), который работает от аккумулятора и запитывает циркуляционный насос. Включается в схему ИБП при отключении внешнего напряжения;
3. Малый естественный контур осуществляет циркуляцию теплоносителя по малому кругу без насоса, а значит, без подключения электроэнергии;
4. Вспомогательный естественный контур, который реализован на основе двух полнофункциональных отопительных контуров. При возникновении аварийной ситуации нагретый теплоноситель еще поступает во второй контур, нагревая радиаторы и охлаждаясь.

Предохранительные устройства

Это узлы и элементы, установленные в базовой комплектации всех котлов.

1. В котле должен быт вмонтирован клапан для сброса горячей воды, работающий автономно и автоматически. Он похож на вентиль с ниппелем вверху;
2. Прибор для улавливания мусора, который выглядит, как колба. Грязеуловитель монтируется на входе воды в котел;
3. Водопроводный фильтр грубой очистки также стоит на подающей трубе.

Монтаж обвязки

1. Сначала устанавливается котел. Если это твердотопливный прибор, то его устанавливают на бетонный фундамент. Дымоходная труба выводится на высоту, обеспечивающую постоянную тягу. Газовый котел должен иметь выход в стене для патрубка сброса газов и обратной подачи воздуха;
2. Котел соединяется с дымоходом трубой с двумя гильзами. По внутренней гильзе выводятся отработанные газы, по внешней — подается воздух;
3. Вентиляция в виде приточного клапана – его работа регулирует поступление воздуха и степень горения;
4. Разводка по комнатам и помещениям труб отопления;
5. Подключение автоматики и расширительных емкостей;
6. Установка насоса и датчиков температуры;
7. Подключение к газопроводу и электричеству, если это не котел на твердом или жидком топливе.

Монтаж обвязки не терпит экономии и пренебрежения безопасностью. Для каждого дома необходимо разработать привязанный к архитектуре жилья проект.

Источник: jsnip.ru

Обвязка котла отопления

Котёл можно назвать сердцем отопительной системы. Однако, чтобы отопительная система работала эффективно, не достаточно просто удачно выбрать котёл и правильно его подключить. Понадобится ещё и подобрать правильную схему отопления. Если хоть один прибор неправильно подключен, это сильно скажется всей системе. Поэтому важно рассмотреть, что значит обвязка котла, и какова последовательность её монтажа.

Что такое обвязка?

• обеспечивает оптимальную температуру в отопительной магистрали,
• контролирует количество теплоносителя в системе,
• удаляет из магистрали воздух,
• гарантирует безопасность котла от превышения давления,
• не даёт приборам засориться шлаком, писком и другим мусором,
• контролирует время нагрева отопительных приборов,
• позволяет подключить разные контуры отопления и настроить их на необходимую температуру,
• эффективно распределяет тепло по радиаторам.

Что входит в систему обвязки?

• бак расширительный,
• насос,
• клапан распределительный,
• балансировочный кран,
• манометр,
• сливные и шаровые краны,
• клапаны (воздушный, проходной, обратный, предохранительный),
• фильтр.

Последовательность монтажных работ

Независимо от вариантов разводки, её монтаж осуществляется в одной последовательности.

• Сначала советуется внимательно ознакомиться с инструкциями ко всему оборудованию и его характеристиками. Это важно, чтобы во время монтажа отопительной системы не пришлось бежать в магазин и менять прибор.
• Монтаж котла.
• Установка расширительного бака.
• Выбор места для коллектора. Здесь нужно быть внимательным, чтобы не перепутать подающую линию с обратной. Эта информация находится на корпусе прибора.
• На подающую линию устанавливаются приборы безопасности.
• Далее происходит монтаж насоса.
• К магистрали монтируются приборы для улучшения работы системы: фильтр, воздушник, краны, клапаны, контролирующие приборы и так далее.

обвязка котла медными трубами
Придерживаясь этого порядка, можно сделать успешную обвязку котла.

Варианты обвязки

1. с циркуляцией естественной,
2. с принудительной,
3. коллекторная классическая,
4. на первично-вторичных кольцах.

• труба должна быть большого внутреннего диаметра (от 32 мм),
• котёл устанавливается ниже радиаторов,
• наклон труб должен составлять не менее 5 мм по ходу теплоносителя,
• минимальное количество поворотов труб, чтобы не препятствовать естественному ходу жидкости в магистрали.

• установка обводного трубопровода (байпас), что даст возможность системе, переключаться на естественную циркуляцию;
• устроить качественную аварийную схему, благодаря которой можно будет сбросить лишнее тепло;
• установить систему автономного питания (бесперебойник).

• Каждый элемент отопления контролируется отдельно с коллекторного ящика, что даёт возможность отключать любой, не нарушая работы всей магистрали.
• По всей магистрали одинаковая температура.

• Смесительные. Здесь на температуру теплоносителя влияет то, насколько открыта заслонка.
• Прямые. В таком случае, нагрев жидкости производится от горелки.

• Двухходовое подключение, когда теплоноситель подаётся насосами.
• В трёхходовом подключении, каждый контур имеет отдельный кран, и соединён с бойлером, в котором подогревается теплоноситель.

• Холодная вода подаётся из водопровода.
• Насос переключается на дополнительный источник питания (например, аккумулятор). Используя такой вариант, важно не забывать следить за подзарядкой этого источника.
• Монтаж дополнительного контура с естественной циркуляцией. Этот небольшой контур отводит тепло после отключения насоса.
• Одновременное использование двух контуров. Когда прекращает работать ветка, зависимая от электроэнергии, контур с естественной циркуляцией продолжает обогревать помещение.

Элементы обвязки

Теперь стоит уделить внимание основным элементам, которые используются при обвязке котла. Следует рассмотреть особенности монтажа каждого из них.

Котёл

Очень важно правильно подключить котёл. От этого зависит не только эффективная работа всей отопительной системы, но и безопасность людей в помещении.
каскадное подключение котлов
Для начала немного об установке газовых котлов. Так как подключение происходит к трубе, в которой газ под большим давлением, то самостоятельно совершать подключение этого оборудования запрещено. Поэтому, приобретя себе газовый котёл, следующим шагом будет вызов специалистов.

• Правильно установить ёмкости для отработанного масла или дизеля.
• Обеспечить нужные условия, по требованиям техники безопасности. Ни топливо, ни котёл не должны находиться близко к легковоспламеняющимся материалам.
• Горелка подключается с помощью материалопроводом с фильтром.
• К системе можно подключить насос, что даст равномерную подачу топлива.

• Вначале нужно соорудить фундамент. Он может быть из глины или бетона. Сверху него ложится лист железа либо асбест.
• Разместить котёл ниже радиаторов. Это особенно важно, если естественная циркуляция.
• Потом следует соединить его с дымоходом через дымовую трубу. Соединение должно быть герметичным, чтобы не выпускать угарный газ.
• Для лучшей вентиляции помещения, советуется установить вытяжной шкаф.

Трубы

Трубы – важная составляющая обвязки котла. Но нелегко решить какие трубы использовать, из-за того что популярны варианта – металлопластиковые и полипропиленовые. Поэтому стоит уделить внимание каждому.

Металлопластиковые состоят из 5 слоёв, в которые входят 2 слоя пластика, 2 клея и 1 алюминия. Диаметр таких труб от 16 до 63 мм. Они имеют такие достоинства:

• повышенная пластичность, которая упрощает монтаж,
• низкая теплопроводимость,
• не подвержены коррозии,
• легко ремонтируются,
• не нужен дорогостоящий инструмент для монтажа,
• хорошее поглощение шума.

Однако, как и любой материал, металлопластиковые трубы имеют некоторые недостатки:

• при механическом давлении остаётся вмятина,
• необходимо при монтаже внимательно проверять соединения на утечку.

Полипропиленовые трубы, делаются из сополимера полипропилена. Это эластичный, но прочный материал. Они имеют достаточно большой диаметр – до 125 мм. Эти трубы, тоже имеют как плюсы, так и минусы. Сначала обратим внимание на сильные стороны:

• если в них замёрзнет вода, то они не разрушаются,
• стойкие, как к кислотам, так и щелочам,
• не боятся механических повреждений,
• соединяются методом спайки, что исключает протечку со временем.

Если обратить внимание на недостатки, то будет видно следующее:

• сложно ремонтировать при повреждении,
• для монтажа понадобится дорогое оборудование,
• при высокой температуре происходит удлинение труб.

обвязка котельной с применением полипропиленовых труб
Итак, выбирая трубы для обвязки, необходимо учитывать свои потребности. Если важны такие показатели, как диаметр, морозостойкость, выносливость к повреждениям, надёжность соединений то подойдут полипропиленовые трубы. Однако, если предпочтительнее выносливость к высокой температуре, лёгкость ремонта и монтажа, то здесь выигрывает металлопластик.

Остальные элементы обвязки

• выбрать свободное для доступа место, возле магистрали,
• монтаж производится на кронштейны и при плюсовой температуре,
• сначала подключить измерительный счётчик, а потом редуктор давления,
• на проточной трубе монтируется предохранительный клапан.

• он ставится возле котла,
• на магистрали стоит организовать байпас, что позволит отключать насос, не нарушая работы системы,
• установка запорных кранов, фильтра и обратного клапана.

• монтируется эта группа на трубу, которая выходит из котла,
• котёл должен быть ниже предохранительного клапана,
• ставится сначала манометр, затем предохранительный клапан, и потом автовоздушник.

Бесплатная программа теплый пол

Источник: xn——6cdcklga3agac0adveeerahel6btn3c.xn--p1ai

Обвязка котла отопления своими руками: простая схема подключения газового, электрического или твердотопливного котла частного дома

Каждый человек, возвращаясь домой в зимнее или холодное время года, хочет почувствовать тепло и согреться. Самым основным способом осуществления данного желания является установка отопительных систем.

Таким способом, вы можете создать в доме неподдельную атмосферу уюта и тепла, что и требуется от дома. Чаще всего, элементы отопительных систем можно установить собственноручно, необходимо лишь тщательно изучить пошаговые инструкции, особенности установки и все схемы создания отопительной системы.

Изучая вопрос о том, как правильно сделать отопление своими руками, также необходимо обращать внимание на обвязку котлов отопления полипропиленовым материалом, то есть трубами. Данное мероприятие позволит вам установить оптимальные уровни теплоотдачи отопительной системой.

При этом, стоит отметить, что этот процесс требует тщательного внимания и четкого соблюдения схем обвязки котлов отопления, а также рекомендаций, которые дают специалисты. Также необходимо понимать, что здесь требуются только качественные материалы, которые позволят системе более эффективно функционировать.

Содержимое обзора

Особенности функционирования котлов отопления

Осуществляя процедуры обвязок ваших котлов, необходимо обращать отдельное внимание на перечень существующих моделей устройств, ведь каждый вид обвязывают по-разному.

Следует сказать, что эксплуатация и принцип работы каждого котла напрямую зависит от его вида. Традиционно, выделяются котлы.

• В целом, такие системы обладают полностью автоматическим процессом отопления, при этом они имеют свойство самостоятельно поддерживать оптимальную температуру. Такие котлы отличаются длительным сроком эксплуатации.
• Чаще всего они монтируются на стены или на пол. Нагрев автоматического котла происходит с помощью специальных горелок, которые прекращают функционировать, как только датчик терморегулятора достиг нужных температур.
• Обратный процесс происходит тогда, когда температура начинает падать ниже заданных пределов. Следует подчеркнуть, что потребители чаще всего обращают внимание именно на газовые котлы, так как они наиболее эффективны, а процесс оснащения топливом более простой.
• При этом их конструкции предполагают наличие большого количество элементов, которые обеспечивают полную безопасность.

• В данном случае применяется лишь твердые виды топливного материала такие как, древесное топливо, торфяное и угольное.
• При этом такие котлы устанавливаются лишь способом напольного монтажа.
• Из названия можно понять, что в конструкциях этих устройств почти полностью отсутствуют элементы автоматизации, что делает их более дешевыми, но и менее эффективными.

Особенности обвязки котлов

Стоит отметить, что данная процедура позволит вам более эффективно эксплуатировать вашу систему отопления, а также устанавливать оптимальное количество теплоотдачи от отопительных систем к помещению.

Важной частью монтажных работ является определение типа котла и схем подключений (открытые, закрытые, однотрубные и двухтрубные).

• Демонтажные работы устаревшей системы.
• Правильный подбор места для установки систем, установка креплений.
• Монтажные работы запорного устройства, терморегулятора, крана и отводчика воздушной массы.
• Работы по герметизации каждого соединения.
• Работы по опрессовке системы.
• Работы по подаче теплоносителей.

Следует понимать, что такие работы довольно сложные и требуют помощи квалифицированных специалистов, у которых есть все необходимое для обвязки.

Каким образом происходит обвязка

Процедуры обвязки требует повышенного внимания и приобретения только качественных материалов, ведь работы с отопительной системой могут быть опасными. В связи с этим вам необходимо придерживаться пошаговых инструкций по установке и рекомендаций специалистов.

• Изучения сопроводительных документов отопительной системы, ведь в них указаны необходимы сведения такие как, размер расстояния до ограждающей конструкции.
• Составление проекта отопительных систем.
• Приобретения необходимых элементов обвязки.
• Установка шаровых кранов, при этом их размещение должно соответствовать патрубкам котла.
• Установка фильтра, чтобы защитить систему от окалин, песочного материала, пыли и многого другого.
• Работы по установке трубопроводов из труб полипропиленового, медного, металлопластикового или металлического материала.
• Расчет объемов теплопотери.
• Работы по обвязке котла, с учетом размеров, вида и соединений системы с помощью запорных арматур, фильтров, экспанзоматов, циркуляционных насосов и элементов систем безопасности.
• Работы по укреплению всех соединений.
• Проверка работоспособности системы.

Из каких материалов делается обвязка

На данный момент существует несколько популярных материалов, которые используются при обвязках.

• Трубы из полипропилена.
• Армированные трубы из полипропилена.
• Трубы из стали.
• Иные материалы.

• Краны шарового типа.
• Тройники.
• Сгоны.
• ФУМ-лента.
• Льняные подмотки.
• Упаковочные пасты.

Какие инструменты понадобятся

• Специальные ключи.
• Уплотнитель для каждого резьбового соединения.
• Пакли и резьбовые пасты.
• Резьбовые нити.

Этот список не является исчерпывающим, ведь каждая система требует индивидуального подхода.

Источник: masterotoplenie.ru

Схемы обвязки котла отопления при различных видах циркуляции и контурах

При построении автономного отопления дома важно правильно продумать и выполнить обвязку газовых, твёрдотопливных и электрических котлов. Давайте рассмотрим возможные схемы и элементы обвязки, поговорим о классических, аварийных и специфических контурах, а также об основном оборудовании этих схем.

Основные принципы выполнения обвязки котла любой конструкции — это безопасность и эффективность, а также максимальный ресурс всех элементов отопительной системы. Рассмотрим различные варианты организации отопления, чтобы при индивидуальном строительстве принять взвешенное и наиболее подходящее для конкретного случая решение.

Подсоединение котла к источникам питания

Если котёл работает на газовом топливе, то к нему нужно организовать подачу газа. При магистральном газоснабжении это должен сделать работник газовой службы. Если отопление от баллонов, нужно заключить договор аренды с Газтехнадзором, а монтаж поручить компании, имеющей разрешение на данный вид работ. Все работы, связанные с газом, потенциально опасны и это не тот момент, когда стоит экономить и выполнять работу своими руками.

1. Подача отопления. 2. Горячая вода для бытовых нужд. 3. Газ. 4. Холодная вода к контуру ГВС.

5. Обратка отопления

При использовании баллонного газа обязательно используется редуктор, объединяющий группу баллонов

Электрокотёл нужно присоединить к сети. Котёл и клеммная коробка должны быть заземлены, все соединения выполняются медной проводкой с сечением не меньше указанного в техническом паспорте к оборудованию.

Котёл на твёрдом топливе всегда автономен и требует только присоединения труб отопления и горячего водоснабжения. Подключения к электрическим цепям питания требуют только блоки автоматического управления, если они задействованы.

Одно- и двухконтурные котлы

Одноконтурные котлы предназначены в первую очередь для отопления. Через них проходит только один контур, включающий автоматику, разводку труб и радиаторы. В контур может быть включён и бойлер косвенного нагрева для подачи горячей воды в смесители рукомойников, душа и ванны. Мощность котла подбирается с соответствующим запасом по мощности.

Целесообразность такого подключения в большинстве случаев несколько сомнительна, так как нарушает стабильность функционирования системы отопления внезапным отбором тепла. Проблему можно решить, оборудовав контур сложной системой управления, которая в некоторых моделях может идти в комплекте с котлом.

Одноконтурный котёл с бойлером косвенного нагрева: 1. Котел. 2. Обвязка котла. 3. Радиатор. 4. Бойлер косвенного нагрева. 5. Ввод холодной воды

В двухконтурном котле горячее водоснабжение, наряду с отоплением, входит в функции котла и составляет один из двух его контуров циркуляции. Более стабильная работа обеих систем осуществляется при работе котлов, оборудованных двумя отдельными теплообменниками для двух контуров. Особенность системы: отсутствие бака-накопителя горячей воды.

Подключение двухконтурного котла: 1. Котел. 2. Обвязка котла отопления. 3. Отопительный контур. 4. Ввод холодной воды

Схема обвязки котла при естественной циркуляции

Естественная циркуляция основана на законах физики — температурном расширении теплоносителя и гравитации, поэтому обвязка котла не включает напорное оборудование.

Чтобы вода в контуре совершала непрерывное движение, нужно соблюсти несколько правил.

Котёл должен находиться в самой низкой точке дома, желательно в подвале или в специально оборудованном приямке.

Трубопровод от верхней точки к радиаторам отопления, и от них в «обратку» должен быть выполнен с уклоном не менее 0,5° для снижения гидравлического сопротивления системы.

Отопление с естественной циркуляцией. H — разница уровней линий подачи и обратки, определяет напор в контуре отопления

Диаметр труб разводки отопления должен обеспечивать скорость воды не ниже 0,1 м/с и не выше 0,25 м/с. Такие значения нужно принимать предварительно и проверять расчётом, исходя из разницы температур на входе и выходе (градиент) и разницы высоты по осям котла и радиаторов (не менее 0,5 м).

Гравитационные контуры котла могут быть открытого и закрытого типов. В первом случае в самой высокой точке системы (на чердаке или крыше) устанавливают расширительный бак открытого типа, он же выступает в роли воздухоотводчика.

Закрытая система оборудуется мембранным баком, расположенным на одном уровне с котлом. Так как закрытая система не имеет прямого контакта с атмосферой, она должна быть укомплектована группой безопасности (манометр, предохранительный клапан и воздухоотводчик). Располагается группа таким образом, чтобы воздушный клапан находился в наивысшей точке контура.

Системы с естественной циркуляцией являются независимыми от электропитания и наиболее распространены там, где электросети отсутствуют или работают ненадёжно.

Схема обвязки котла при принудительной циркуляции

Побудителем движения воды в контуре с принудительной циркуляцией является циркуляционный насос. Схемы также могут быть открытыми (с расширительным баком открытого типа) и закрытыми (с мембранным баком и группой безопасности).

Циркуляционный насос, как правило, устанавливают в месте, где температура воды имеет самое низкое значение — на её входе в котёл, и монтируют на той же площадке. Выбор насоса осуществляется на основании расчёта отопления, показывающего необходимый расход теплоносителя, и характеристик котла. Регулирование расхода теплоносителя осуществляется на основании температуры обратной воды по импульсу от установленного на входе в котёл датчика.

1. Котёл. 2. Группа безопасности. 3. Расширительный бак. 4. Циркуляционный насос. 5. Радиаторы отопления

Одно- и двухтрубная разводка системы отопления

Однотрубная система широко распространена в многоквартирных домах старой застройки. Температура воды от радиатора к радиатору постоянно понижается, что ведёт к неравномерному обеспечению теплом отдельных помещений. В двухтрубной системе теплоноситель распределяется равномерно по всем радиаторам, потерявший температуру, попадает во вторую трубу — «обратку». Таким образом, двухтрубная система обеспечивает дом теплом более равномерно.

1. Однотрубная схема разводки. 2. Двухтрубная схема разводки

Коллекторная схема разводки отопительной системы

При большом количестве радиаторов отопления, расположенных на разных этажах, или при подключении «тёплого пола», лучшей схемой разводки является коллекторная. В контуре котла устанавливают минимум два коллектора: на подаче воды — раздающий, и на «обратке» — собирающий. Коллектор представляет собой отрезок трубы, в который врезаются отводы с вентилями для возможности регулирования отдельных групп.

Коллекторная группа

Пример подключения контура отопления и системы «тёплый пол» с помощью коллекторной группы

Коллекторную разводку называют также лучевой, так как трубы лучами могут расходиться в разные стороны по всему дому. Такая схема в современных домах одна из наиболее распространённых и считается практичной.

Первично-вторичные кольца

Для котлов мощностью от 50 кВт или группы котлов, которые предназначены для отопления и горячего водоснабжения домов большой площади, применяется схема первично-вторичных колец. Первичное кольцо составляют котлы — генераторы тепла, вторичные кольца — потребители тепла. Причём потребители могут устанавливаться на прямой ветви и быть высокотемпературными, или на обратной — и называться низкотемпературными.

Для того чтобы в системе не было гидравлических перекосов и для разделения контуров, между первичным и вторичными кольцами циркуляции устанавливают гидроразделитель (стрелку). Он же защищает теплообменник котла от гидравлических ударов.

Если дом большой, то после разделителя устраивают коллектор (гребёнку). Чтобы система работала, нужно произвести расчёт диаметра стрелки. Выбор диаметра осуществляется на основании максимальной производительности (протока) воды и скорости потока (не выше 0,2 м/с) или как производная от мощности котла с учётом градиента температур (рекомендованное значение Δt — 10 °С).

Формулы для расчётов:

• G — максимальный расход, м 3 /ч;
• w — скорость воды через поперечное сечение стрелки, м/с.

• Р — мощность котла, кВт;
• w — cкорость воды через поперечное сечение стрелки, м/с;
• Δt — градиент температур, °С.

Аварийные контуры

В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами.

Первый вариант. Источник бесперебойного питания или генератор, которые будут питать циркуляционные насосы. По эффективности такой способ один из наиболее оптимальных.

Второй вариант. Обустраивается малое резервное кольцо, работающее по гравитационному принципу. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивая сброс тепла теплоносителя. Полноценного отопления дополнительный контур обеспечить не может.

Третий вариант. При строительстве закладываются два полноценных контура, один работает по гравитационному принципу, второй с помощью насосов. Системы должны иметь возможность тепломассообмена на аварийный период.

Четвертый способ. Если водоснабжение централизованное, то при отключении насосов холодную воду подают в контуры отопления через специальную трубу с запорным вентилем (перемычку между системами водоснабжения и отопления).

В заключение предлагаем посмотреть видео о правилах расчета однотрубной системы отопления частного дома.

Источник: rmnt.mirtesen.ru
