Как правильно настроить регулятор давления: полезные советы

Редуктор давления воды, также известный как регулятор давления или клапан понижения давления, является важным компонентом современных систем водоснабжения. Этот гидравлический прибор играет ключевую роль в обеспечении стабильного и безопасного давления воды в трубопроводах, защищая сантехнику и бытовые приборы от повреждений, вызванных перепадами давления. В данной статье мы подробно рассмотрим принцип работы редуктора давления, особенности его выбора и обслуживания, а также ответим на часто задаваемые вопросы, связанные с этим устройством.

Редуктор давления воды: принцип работы

Гидравлический редуктор давления воды работает по принципу автоматического регулирования потока жидкости. Основная задача этого устройства – снижение входного давления до заданного уровня и поддержание его на постоянном значении независимо от колебаний давления в системе водоснабжения.

Конструкция редуктора включает в себя корпус, пружину, диафрагму и регулировочный винт. Вода поступает через входное отверстие и проходит через сужающийся канал, создаваемый подвижным поршнем или мембраной. Давление воды воздействует на диафрагму, которая, в свою очередь, противодействует силе пружины. При повышении давления диафрагма сжимает пружину, уменьшая проходное сечение и ограничивая поток воды. При падении давления пружина расширяется, увеличивая проходное сечение и пропуская больше воды.

Такой механизм обеспечивает стабильное выходное давление независимо от колебаний входного давления. Редукционный клапан эффективно гасит гидравлические удары и предотвращает резкие скачки давления, защищая трубопровод и подключенные к нему устройства.

Как выбрать редуктор давления для водопровода

Выбор подходящего редуктора давления – важная задача, от правильного решения которой зависит эффективность и долговечность всей системы водоснабжения. При выборе стабилизатора давления воды следует учитывать несколько ключевых факторов:

• Диаметр трубопровода: редуктор должен соответствовать диаметру труб в вашей системе водоснабжения.
• Материал корпуса: наиболее распространены латунные и пластиковые редукторы. Латунные более долговечны и устойчивы к высоким температурам, но и стоят дороже.
• Диапазон регулировки: убедитесь, что выбранный редуктор способен обеспечить необходимый уровень давления на выходе.
• Наличие манометра: редуктор давления с манометром позволяет легко контролировать текущее давление в системе.
• Пропускная способность: выбирайте редуктор с учетом максимально возможного расхода воды в вашей системе.
• Наличие фильтра: некоторые модели оснащены встроенным фильтром, что может быть полезно для защиты от мелких механических примесей.
• Возможность обслуживания: предпочтительны модели, допускающие разборку и очистку внутренних элементов.

При выборе редуктора давления для квартиры или частного дома важно учитывать специфику конкретной системы водоснабжения и потребности пользователей.

Регулировка редуктора давления: пошаговая инструкция

Правильная настройка редуктора давления воды критична для его эффективной работы. Вот пошаговая инструкция по регулировке:

• Перекройте подачу воды перед редуктором.
• Сбросьте давление в системе, открыв краны.
• Ослабьте контргайку на регулировочном винте редуктора.
• Для увеличения давления поверните регулировочный винт по часовой стрелке, для уменьшения – против часовой стрелки.
• Медленно откройте подачу воды и проверьте давление по манометру.
• При необходимости повторите шаги 4-5 до достижения желаемого давления.
• Затяните контргайку для фиксации настройки.
• Проверьте работу редуктора, открывая и закрывая краны в системе.

Оптимальное давление воды в бытовых системах обычно составляет 2,5-3 атмосферы. Однако конкретное значение может варьироваться в зависимости от особенностей вашей системы водоснабжения и подключенных приборов.

Редуктор давления с манометром: преимущества и недостатки

Редуктор давления с манометром представляет собой усовершенствованную версию стандартного регулятора давления. Основное отличие заключается в наличии встроенного прибора для измерения давления – манометра.

Преимущества:

1. Возможность точного контроля давления в режиме реального времени.
2. Упрощенная процедура настройки и регулировки.
3. Быстрое обнаружение проблем с давлением в системе.
4. Удобство при проведении технического обслуживания.

Недостатки:

1. Более высокая стоимость по сравнению с моделями без манометра.
2. Увеличенные габариты устройства.
3. Возможность поломки или разгерметизации манометра.

Несмотря на некоторые недостатки, редуктор давления с манометром является предпочтительным выбором для большинства бытовых и промышленных применений, где требуется точный контроль давления воды.

Редуктор давления для квартиры: нужен ли?

Вопрос о необходимости установки редуктора давления в квартире часто вызывает споры. Однако существует ряд объективных факторов, указывающих на целесообразность использования этого устройства:

• Защита сантехники и бытовой техники от гидроударов и избыточного давления.
• Экономия воды за счет оптимизации напора.
• Снижение шума в трубопроводе.
• Увеличение срока службы труб и соединений.
• Стабилизация работы водонагревателей и других приборов, чувствительных к перепадам давления.

Особенно актуальна установка редуктора давления в многоэтажных домах, где разница давления между нижними и верхними этажами может быть значительной. В таких случаях редуктор помогает нормализовать давление воды, обеспечивая комфортное использование водопровода на всех этажах.

Ремонт редуктора давления: частые неисправности

Несмотря на надежность современных редукторов давления, иногда они могут выходить из строя. Вот наиболее распространенные неисправности и способы их устранения:

Падение давления на выходе:

• Причина: засорение фильтра или внутренних каналов редуктора.
• Решение: разборка, очистка и промывка внутренних элементов.

Постоянно повышенное давление на выходе:

• Причина: износ или повреждение диафрагмы.
• Решение: замена диафрагмы.

Утечка воды из корпуса:

• Причина: повреждение уплотнений или корпуса.
• Решение: замена уплотнительных колец или всего редуктора.

Шум или вибрация при работе:

• Причина: износ внутренних компонентов или наличие воздуха в системе.
• Решение: проверка и замена изношенных деталей, удаление воздуха из системы.

Невозможность регулировки давления:

• Причина: повреждение регулировочного механизма.
• Решение: ремонт или замена регулировочного узла.

При возникновении сложных неисправностей или отсутствии навыков ремонта рекомендуется обратиться к профессионалам для диагностики и ремонта редуктора давления.

Какой редуктор давления лучше: латунный или пластиковый

Выбор между латунным и пластиковым редуктором давления зависит от конкретных условий применения и предпочтений пользователя. Рассмотрим преимущества и недостатки каждого типа:

Латунный редуктор давления:

1. Высокая прочность и долговечность
2. Устойчивость к высоким температурам
3. Возможность работы с агрессивными средами
4. Длительный срок службы
5. Высокая стоимость
6. Больший вес

Пластиковый редуктор давления:

1. Низкая стоимость
2. Легкий вес
3. Устойчивость к коррозии
4. Простота монтажа
5. Меньшая прочность
6. Ограниченный температурный диапазон
7. Меньший срок службы

Для большинства бытовых применений оба типа редукторов могут быть эффективны. Латунные модели предпочтительны в системах с высокими требованиями к надежности и долговечности, а также при работе с горячей водой. Пластиковые редукторы хорошо подходят для систем холодного водоснабжения и ситуаций, где важна экономия бюджета.

Редуктор давления для бойлера: особенности выбора

Выбор редуктора давления для бойлера имеет свои особенности, связанные со спецификой работы водонагревательных систем:

1. Температурная устойчивость: редуктор должен выдерживать высокие температуры, характерные для систем горячего водоснабжения.
2. Материал исполнения: предпочтительны латунные или бронзовые редукторы, устойчивые к коррозии и температурным воздействиям.
3. Диапазон регулировки: важно выбрать редуктор с диапазоном регулировки, соответствующим рабочему давлению бойлера.
4. Пропускная способность: редуктор должен обеспечивать достаточный поток воды для эффективной работы бойлера.
5. Наличие обратного клапана: некоторые модели редукторов для бойлеров оснащены встроенным обратным клапаном, что повышает безопасность системы.
6. Возможность сброса давления: желательно наличие предохранительного клапана или возможность его установки для защиты от избыточного давления.

При выборе редуктора давления для бойлера важно учитывать рекомендации производителя водонагревательного оборудования и особенности конкретной системы водоснабжения.

Как проверить работоспособность редуктора давления

Регулярная проверка работоспособности редуктора давления необходима для обеспечения эффективной и безопасной работы системы водоснабжения. Вот несколько способов проверки:

1. Визуальный осмотр: убедитесь в отсутствии видимых повреждений, утечек или коррозии на корпусе редуктора.
2. Проверка давления на манометре: если редуктор оснащен манометром, сравните показания с заданными настройками. Давление должно оставаться стабильным при различных режимах водопотребления.
3. Тест с открытием кранов: откройте несколько кранов в системе и проследите за изменением давления на манометре. Редуктор должен поддерживать постоянное давление независимо от количества открытых точек водоразбора.
4. Измерение давления на выходе: используйте отдельный манометр для измерения давления на выходе редуктора и сравните его с заданным значением.
5. Проверка при изменении входного давления: если возможно, измените входное давление и убедитесь, что редуктор продолжает поддерживать стабильное выходное давление.
6. Тест на гидроудар: резко закройте кран после полного открытия и прислушайтесь к звукам в трубах. Отсутствие громкого стука указывает на правильную работу редуктора.
7. Долговременное наблюдение: в течение нескольких дней следите за стабильностью давления в системе при различных режимах использования воды.

При обнаружении любых отклонений от нормальной работы рекомендуется провести техническое обслуживание или ремонт редуктора давления.

Редуктор давления с фильтром или без

Выбор между редуктором давления с фильтром и без него зависит от качества воды в вашей системе водоснабжения и общей конфигурации водопровода. Рассмотрим преимущества и недостатки обоих вариантов:

Редуктор давления с фильтром:

• Защита от механических примесей
• Увеличение срока службы редуктора и других элементов системы
• Улучшение качества воды
• Более высокая стоимость
• Необходимость регулярной очистки или замены фильтрующего элемента
• Возможное снижение давления при засорении фильтра

Редуктор давления без фильтра:

• Более низкая стоимость
• Простота конструкции
• Меньшее гидравлическое сопротивление
• Отсутствие защиты от механических примесей
• Потенциально меньший срок службы из-за возможного засорения

В целом, если в вашей системе водоснабжения уже установлен отдельный фильтр механической очистки, то дополнительный фильтр в редукторе может быть избыточным. Однако, если качество воды оставляет желать лучшего, а установка отдельного фильтра затруднительна, редуктор с встроенным фильтром может стать оптимальным решением.

Байпас редуктора давления: назначение и монтаж

Байпас редуктора давления – это обводная линия, позволяющая при необходимости пустить воду в обход редуктора. Основные причины установки байпаса:

1. Возможность проведения технического обслуживания или ремонта редуктора без отключения водоснабжения.
2. Быстрое восстановление полного давления в системе в случае необходимости (например, при пожаротушении).
3. Возможность временного увеличения расхода воды при недостаточной пропускной способности редуктора.

Монтаж байпаса редуктора давления включает следующие этапы:

• Выбор места установки: байпас обычно монтируется параллельно редуктору.
• Подготовка материалов: трубы, фитинги, запорная арматура (обычно используются шаровые краны).
• Монтаж тройников: устанавливаются до и после редуктора для создания обводной линии.
• Установка запорной арматуры: на байпасной линии устанавливается шаровой кран, а также краны до и после редуктора.
• Монтаж байпасной линии: соединение тройников трубой соответствующего диаметра.
• Проверка герметичности: после монтажа необходимо проверить все соединения на отсутствие утечек.
• Маркировка кранов: рекомендуется четко обозначить назначение каждого крана для предотвращения ошибок при эксплуатации.

При нормальной работе системы кран на байпасной линии должен быть закрыт, а краны до и после редуктора – открыты. При необходимости обойти редуктор, закрываются краны на входе и выходе редуктора, и открывается кран на байпасной линии.

Редуктор давления воды является важным элементом современных систем водоснабжения, обеспечивающим стабильное и безопасное давление в трубопроводе. Правильный выбор, установка и обслуживание редуктора позволяют значительно повысить эффективность и долговечность всей водопроводной системы.

При выборе редуктора давления необходимо учитывать особенности конкретной системы водоснабжения, качество воды, требования к давлению и расходу. Регулярное обслуживание и своевременная диагностика помогут предотвратить возможные неисправности и обеспечить длительную бесперебойную работу устройства.

Использование редуктора давления в сочетании с другими элементами водопроводной системы, такими как фильтры, манометры и предохранительные клапаны, позволяет создать надежную и эффективную систему водоснабжения, отвечающую самым высоким требованиям к комфорту и безопасности.

Независимо от того, идет ли речь о бытовом применении в квартире или частном доме, или о промышленных системах водоснабжения, грамотно подобранный и установленный редуктор давления станет гарантом стабильной работы всей водопроводной системы, защищая ее от гидроударов, избыточного давления и связанных с этим проблем.

Руководство по регулированию давления

Регуляторы давления являются «тайными героями» ирригационной системы. Эти устройства призваны поддерживать требуемые эксплуатационные характеристики системы. Они ограничивают давление на входе и обеспечивают постоянное давление на выходе дождевателей.

Каждая система орошения должна брать определенное количество воды и равномерно распределять ее при определенном диапазоне расхода и давления. Поэтому контроль давления системы критичен. Вам нужны регуляторы давления, чтобы достичь заданной схемы распределения и уровня расхода.

Регулирование давления в системе играет ключевую роль, поскольку каждая система орошения рассчитывается на отбор заранее установленного количества воды и ее равномерное распределение с расходом и под давлением в пределах заданных диапазонов. Если давление в системе не регулируется, это негативно сказывается на эксплуатационных характеристиках дождевателей, а иногда даже приводит к повреждению или срыву с трубок фитингов и капельниц.

Регулирование давления зачастую является предметом заблуждений. Одни сельхозпроизводители все еще считают, что если поля имеют плоский рельеф, то регулирование не требуется, тогда как другие затрудняются определить, исправлен регулятор давления или нет.

Именно поэтому мы составили руководство по регулированию давления. В данном руководстве мы даем общее представление о том, как работает регулятор давления и как его выбрать, предоставляем некоторые рекомендации по поиску и устранению неисправностей, а также приводим ответы на часто задаваемые вопросы.

ПРИНЦИП РАБОТЫ РЕГУЛЯТОРА ДАВЛЕНИЯ

ПОРЯДОК ВЫБОРА РЕГУЛЯТОРА ДАВЛЕНИЯ

ПОРЯДОК ВЫЯВЛЕНИЯ И УСТРАНЕНИЯ РАСПРОСТРАНЕННЫХ НЕИСПРАВНОСТЕЙ

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

ПРИНЦИП РАБОТЫ РЕГУЛЯТОРА ДАВЛЕНИЯ

Регулятор давления способен автоматически регулировать свое проходное сечение при колебаниях давления воды, которая поступает в устройство. Его проходное сечение изменяется пропорционально, обеспечивая поддержание давления на выходе (давления воды, выходящей из регулятора давления) на относительно постоянном уровне.

Это позволяет давлению на входе дождевателей и прочих капельниц оставаться в допустимом диапазоне, что помогает стабилизировать расход воды.

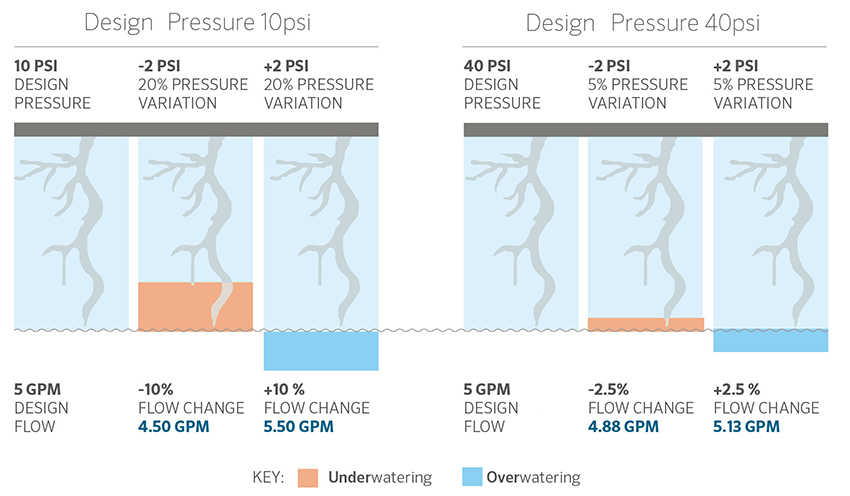

Давление оказывает непосредственное влияние на расход. Для колебаний расхода ~10 % вполне достаточно, чтобы давление изменялось в пределах ~20 %. Чем ниже расчетное давление дождевателя, тем большее значение имеет регулирование давления для поддержания требуемого расхода.

Например, изменению давления на 20 % на дождевателе, рассчитанном на эксплуатацию при давлении 0,69 бар (10 фунтов на кв. дюйм), эквивалентно изменение давления на 0,14 бар (2 фунта на кв. дюйм). При этом расход изменяется на 10 %.

Наиболее распространенными причинами колебаний давления в условиях эксплуатации являются перепады высот, циклическое включение/выключение конечных водометов или крыльев дополива углов на машинах кругового полива, а также циклическое включение/отключение ирригационных зон в питомниках и на открытых полях. Проблемы с давлением также характерны для систем, в которых используются несколько источников воды, например колодцы, реки и озера. Уровни воды могут изменяться, что вызывает изменение давления, необходимого для перекачивания воды.

ПОДБОР ПОДХОДЯЩЕГО РЕГУЛЯТОРА ДАВЛЕНИЯ

Выбор модели регулятора давления осуществляется довольно просто. Существуют четыре основных фактора, которые необходимо учитывать:

• Требования к давлению дождевателя и максимально допустимое давление на входе
• Расход дождевателя, который должен находиться в пределах расчетного диапазона расхода регулятора
• Присоединительные размеры на входе и выходе
• Все особые эксплуатационные требования, например в отношении горнодобывающих систем

Регуляторы давления рассчитываются на работу при заданных величинах расхода и давления. Каждая модель также имеет конкретные присоединительные размеры и исполнение (с резьбой NPT, BSPT, шлангом, вставкой).

Например, модель Senninger PSR-2 характеризуется средним расходом от 114 до 3407 л/ч (от 0,5 до 15 гал/мин) и способна работать при давлениях на входе вплоть до 8,96 бар (130 фунтов на кв. дюйм). Если максимальное давление на входе и расход в конкретной системе выходят за пределы указанных диапазонов, необходимо обратить внимание на другую модель регулятора давления, например PMR-MF.

Иногда выбор регулятора давления сводится к выбору соединений на входе и выходе или даже той или иной характерной особенности. Например, модель PRU является единственным регулятором давления Senninger с соединением 2 дюйма.

Представленная выше сравнительная таблица облегчает анализ вышеперечисленных требований и поиск подходящей модели для конкретной системы. При этом необходимые параметры для выбора регулятора давления, как правило, предоставляются программным обеспечением для проектирования ирригационных систем.

Имейте в виду: для поддержания заданного давления регулятору давления необходимо давление как минимум на 0,34 бар (5 фунтов на кв. дюйм) выше этой величины. То есть при использовании регулятора давления, рассчитанного на 1,03 бар (15 фунтов на кв. дюйм), давление на входе регулятора должно составлять не менее 1,38 бар (20 фунтов на кв. дюйм).

Клапаны ограничения давления

Если регулятор давления должен быть установлен до (выше по потоку) запорного клапана, необходимо (выбирать регулирующий клапан ограничения давления).

Регулирующие клапаны ограничения давления предназначены для регулирования давления при отсутствии потока воды через устройство. В отличие от них стандартный регулятор давления не способен работать при отсутствии потока и должен устанавливаться после (ниже по потоку) всех запорных клапанов.

Регулятор с фильтром

Senninger создала свой всё-в-одном регулятор с фильтром для предотвращения засорения мелких форсунок на начальных участках кругового полива. Он объединяет надежность регуляторов давления Senninger чёрного и белого цветов с выбором моделей сеток в зависимости от размера форсунки. Это решение интегрирует фильтрацию и контроль давления в один элемент, чтобы экономить деньги, упрощать жизнь и гарантировать работу системы.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ РЕГУЛЯТОРОВ ДАВЛЕНИЯ

Несмотря на то что регуляторы давления рассчитаны на многолетнюю эксплуатацию, срок их службы зависит от условий, в которых они работают. Именно поэтому Senninger настоятельно рекомендует всем специалистам по ирригации проверять свои регуляторы давления не реже, чем раз в три года.

Так как определить, что регулятор давления все еще работает?

Простейшим способом оценить работоспособность регулятора давления является внешний осмотр системы во время ее работы. К наиболее распространенным признакам неудовлетворительной работы или неисправности регуляторов давления относятся:

• образование тумана или переувлажнение в некоторых местах;
• наличие утечки между корпусами устройств;
• увеличение расхода воды и энергопотребления.

Если регулятор давления был неисправен в течение некоторого времени, также может наблюдаться неравномерный рост культуры вблизи регулятора давления, обусловленный высокой вероятностью работы дождевателей за пределами своих диапазонов давления и расхода. Это выражается в виде сухих участков рядом с головкой, зон переувлажнения тороидальной формы и образования полос на поле.

Если требуется проверить конкретные регуляторы давления, проще всего установить манометр с каждой стороны регулятора, чтобы снять точные показания. Давление на входе измеряется с помощью манометра выше регулятора, а давление на выходе — с помощью манометра ниже регулятора.

Если давление на выходе регулятора давления значительно превышает номинальное, регулятор подлежит замене. При наличии сомнений в том, требуется или нет заменить регулятор давления, всегда есть возможность ввести результаты измерения давления манометрами в мобильное приложение SennREG.

Сначала приложение показывает требуемое давление на выходе для данной модели регулятора давления, которое рассчитывается исходя из давления на входе системы, размеров сопел и расхода. Затем оно запрашивает фактическое давление на выходе и сообщает, работает ли регулятор давления в пределах заданного диапазона или срок его службы подходит к концу либо регулятор нуждается в замене.
