Как правильно накачать 100-литровый гидроаккумулятор воздухом

Чтобы накачать гидроаккумулятор объемом 100 литров воздухом, сначала необходимо убедиться, что он полностью пуст. Затем подключите компрессор или насос к вентиляционному клапану аккумулятора. Включите компрессор и постепенно накачивайте воздух до необходимого давления, которое обычно составляет 1-1,5 атмосферы, но уточните в инструкции к конкретной модели.

При накачивании важно периодически проверять давление с помощью манометра, чтобы не превышать рекомендуемые значения. Как только достигнуто нужное давление, отключите компрессор, закройте вентиль и убедитесь, что система герметична, проверяя наличие утечек. Правильная настройка давления продлит срок службы гидроаккумулятора и обеспечит его эффективную работу.

Как оптимально отрегулировать давление в гидроаккумуляторе. Как правильно накачать воздух в гидроаккумулятор

Если разместить емкость на чердаке, она также будет заполняться с помощью насоса, однако к точкам расхода вода будет поступать самотеком. Правда, напор в этом случае может оказаться недостаточно сильным, и, вероятнее всего, потребуется установка еще одного насоса, который будет перекачивать воду из бака. Используя второй насос, бочку можно разместить фактически в любом месте — даже в подвале, что предоставляет практически неограниченные возможности для планировки системы.

Правила и поэтапная инструкция по настройке реле давления гидроаккумулятора

Гидроаккумулятор, вероятно, знаком многим людям. Однако, немногие знают, как правильно накачать воздух в гидроаккумулятор.

Многие собственники предварительно следят за целостностью этого незаменимого устройства в системе водоснабжения и могут даже назвать параметры его настройки. Но что необходимо знать на самом деле, чтобы поддерживать его функциональность на должном уровне?

Почему аккумулятор

Где искать мембрану

Что расширяет расширительный бак

Настройки и обслуживание

Почему аккумулятор

Гидроаккумулятор в системе водоснабжения частного дома имеет такое же значение, как и насос или реле давления. Эти элементы вместе формируют автоматику системы, обеспечивая её эффективность и стабильность.

Когда емкость бака превышает 50 литров, мембрана обычно оборудована сверху выходом через металлический штуцер, что позволяет подключать к ней различные контрольные приборы: реле давления, манометр, реле сухого хода и воздухоудалитель.

По параметрам емкости и объема, баки еще делятся на горизонтальные и вертикальные. Технически нет значительного различия в зависимости от расположения гидроаккумулятора, главное чтобы для него было достаточно места.

Горизонтальные баки также можно удобно крепить на стенах, используя ножки устройства. Однако следует помнить, что чем больше бак, тем прочнее должна быть стена и крюки, к ней прикрепляющие.

Компоненты гидробака обязательны и для насосных станций. На самом деле, невозможно представить функционирующей насосной станции без гидроаккумулятора, так как именно здесь наглядно видно, как сбалансировано взаимодействие между насосом и гидроаккумулятором.

Это критически важный аспект при выборе оборудования для скважин и колодцев. Нельзя допустить, чтобы маленький насос изнурялся, заполняя большой бак, преодолевая при этом давление воздуха, сопротивление резиновой мембраны и высоту подъема воды из недр земли.

С другой стороны, использование большого бака при низкой потребности воды ведет к образованию неприятного запаха и может оставить емкость пустой на длительное время.

Итак, что же такое гидроаккумулятор? название «гидро» верно указывает на наличие воды, а «аккумулятор» подразумевает дополнительное сохранение ресурса. Это довольно очевидно, поскольку нужен ли запас воды и, если да, то сколько именно? Сколько воздуха необходимо закачать? Ведь объемы этих баков варьируются значительно — от 18 литров до 1000.

Важно учитывать, какой насос будет подкачивать в него воду, и почему некоторые модели называют мембранными баками.

Где искать мембрану

Мембрана, или диафрагма, составляет суть всего устройства. Это резиновый мешок, напоминающий некоторым грушу, поэтому её нередко называют этим фруктом.

В общем, не запутавшись окончательно, объясняю: мембранный бак выполняет функции аккумулятора в водоснабжении и расширительного бака в системе отопления. В каждом случае он играет роль компенсатора давления и принимает на себя гидроудары.

Каждому баку требуется своя мембрана — диафрагма»груша».

Что расширяет расширительный бак

Расширительный бак в системе отопления защищает трубы и радиаторы от разрыва в момент, когда котел нагревает жидкость, и она начинает расширяться.

Такой бак принимает излишки тосола или воды под давлением, а при их остывании благодаря давлению воздуха с обратной стороны мембраны, выталкивает в систему. Это основной принцип работы расширительного бака.

Расширительный бак тем временем аккумулирует излишки жидкости отопления.

Как правильно накачать воздух в гидроаккумулятор

Важно понимать, что гидроаккумулятор объемом 100 литров фактически вмещает всего 60-70 литров жидкости, так как оставшееся пространство занимает сама мембрана и воздух, который нужно закачать для компенсации давления, и который будет равен той величине, что необходима реле давления для включения насоса.

Место прибора в системе подачи воды

Гидроаккумулятор (ГА) состоит из нескольких ключевых элементов: емкости, клапана для стравливания воздуха, фланца, 5-выводного штуцера (тройника) с муфтами для соединений, а также реле давления (это управляющий узел) которое задает ритм всей системы.

  • это главный управляющий элемент системы
  • обеспечивает работу без перегрузок
  • контролирует оптимальное наполнение бака водой
  • продлевает срок службы мембраны и всего оборудования

Манометр, показывающий давление в баке, может идти в комплекте или приобретаться отдельно.

реле давления воды

Насос выкачивает воду из скважины и направляет ее по трубам в ГА, откуда она поступает в домашний трубопровод. Задача мембранного бака — поддерживать стабильное давление, а также циклы работы насоса. Для него установлены определенные предельные активации — около 30 в час. При превышении этого лимита механизм будет работать на грани своих возможностей и с высокой вероятностью выйдет из строя через короткий промежуток времени. Отрегулировать реле давления воды нужно таким образом, чтобы устройства функционировали корректно и не превышали критической нагрузки.

В процессе настройки накопительного бака подразумевается создание необходимого количества атмосфер внутри самого бака и правильная установка порогов срабатывания насоса.

Для проверки давления найдите черную крышку на баке. Открутите её, и под ней вы найдёте ниппель, как на автомобильном колесе. Подсоедините манометр для измерения давления или сразу подключите компрессор, чтобы накачать воздух.

Почему нужно создавать давление в гидроаккумуляторе

Снижение давления ниже нормы может привести к тому, что насосная станция будет работать слишком часто. При значительном падении давления запуск насоса происходит практически сразу после открытия водопроводного крана. Таким образом, закрывание крана вызывает практически мгновенное выключение насоса. К тому же, частые циклы срабатывания реле могут привести к быстрому выходу электронасоса из строя.

Это интересно: Как сделать правильный выбор между насосом и насосной станцией. Что лучше погружной насос или насосная станция.

Основные факторы, влияющие на работу водопроводной системы и срок службы гидрооборудования, следующие:

  1. Компетентный расчет максимального и минимального давления, при которых должен включаться (выключаться) насос.
  2. Правильная регулировка давления в ресивере.

Давление предварительной закачки воздуха должно находиться в пределах 1,5 — 2 бар (в зависимости от объема бака). Величина воздушного давления для работы вместе с конкретной насосной станцией определяется на основании заводских параметров реле давления. Среднее давление, при котором насос включается, варьируется от 1,4 до 1,8 бар. Порог отключения обычно составляет от 2,5 до 3 бар. Оптимальное давление воздуха в баке должно быть на 10-12% ниже давления, при котором насос включается.

Пример расчета. Если реле давления настроено на запуск насоса при давлении 2 бар, то давление воздуха в ресивере будет 2-0,2=1,8 атм.

При соблюдении этих условий после выключения гидронасоса в аккумулирующем баке достаточно хватит воды для обеспечения стабильного напора до следующего запуска насоса.

Как проверить давление в гидроаккумуляторе

Во время измерений бак должен быть пустым. Для этого следует отключить насосную станцию, открыть водопроводный кран и подождать, пока подача воды полностью прекратится.

Чтобы замерить давление, выполните следующие действия:

  • Открутите колпачок, закрывающий штуцер с золотником на корпусе бака;
  • Подключите манометр к золотнику (можно использовать электронный или обычный автомобильный манометр), снимите показание и сравните его с расчетным значением;
  • В случае снижения давления, подкачайте его с помощью компрессора до оптимальной величины;
  • Если необходимо, стравите воздух для уменьшения давления.

Если регулировка производится до подключения гидробака к системе, его следует оставить на сутки. По истечении этого времени, после контрольного замера производят установку устройства.

Эти простые операции не займут много времени. Достаточно уделить им внимание один раз в год, тем более что это окупится долгой и бесперебойной работой всей системы водоснабжения в целом.

Как выбрать агрегат?

Назначение, выбор объема и настройка гидроаккумулятора имеют огромное значение для комфортного обеспечения дома водой.

Части гидроаккумулятора и принцип его работы

Гидроаккумулятор состоит из:

  • Металлического корпуса;
  • Специальной мембраны из резины;
  • Ниппеля (через который воздух проходит в бак);
  • Воздухоудалительного клапана;
  • Фитинга (закрепляющего мембрану);
  • И множества других элементов конструкции.

Когда вода подается из скважины в сосуд, она расширяет мембрану из резины и вытесняет воздух, находящийся в полости. Таким образом давление внутри гидроаккумулятора возрастает. Воздух сжимается до нужной величины, и затем включается датчик давления, реле отключает насос.

Но сам воздух воздействует на стенки бака и на мембрану из резины, за которой располагается вода. Когда открывается кран, вода идет по пути с наименьшим сопротивлением и выходит наружу с напором. Вытекающая вода освобождает сосуд и тем самым уменьшает давление на мембрану. Как только давление упадет до установленной величины, сработает другой датчик, и реле давления вновь активирует насос. Эти манипуляции повторяются постоянно.

Читайте:  Как правильно рассчитать месячный расход воды по счетчику

Профилактика исправной работы насосной системы

Поддержание исправного состояния насосной станции осуществляется за счет мембраны из резины, находящейся под постоянным воздействием воздуха и воды. Резина является эластичным материалом, но со временем она может деформироваться, и давление в гидробаке может несколько снизиться. Именно по этой причине, чтобы насосная станция работала исправно, профилактическую проверку агрегата следует проводить примерно раз в год, а также следить за уровнем давления воздуха в пустом баке.

Если текущее давление чуть превышает норму, его нужно понизить. Для этого добавляем воздух в емкость с помощью автомобильного насоса через ниппель.

Удаление воздушных пробок

В системах водоснабжения обязательно присутствует разведенный в воде воздух. Воздух, попадая в бак, выделяется и скапливается, что в свою очередь приводит к образованию воздушных пробок в различных участках системы.

Чтобы избежать образования пробок, в устройства больших баков встраиваются фитинги с клапанами. Технология отвода газа используется для баков вертикального типа от ста литров. Для горизонтальных баков, для удаления воздуха, используется дополнительно узел трубопровода, включающий слив канализации, шаровые краны и выходной ниппель. Для емкостей до ста литров фитинги и вспомогательные узлы не устанавливаются. Удаление газа и регулировка давления в гидроаккумуляторах для систем на 24, 50, 80 литров выполняется во время профилактического осмотра агрегата при пустом баке.

Монтаж гидроаккумулятора

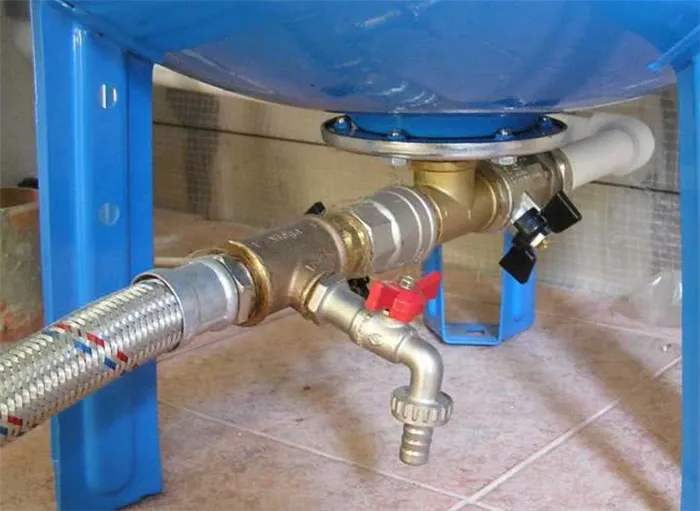

Обустройство гидроаккумулятора

Подбор агрегата оптимальной формы зависит от особенностей помещения, где он будет установлен. Конструкции и размеры должны быть выбраны так, чтобы обеспечить удобное техническое обслуживание. Кроме того, чем ближе к насосу будет находиться гидробак, тем эффективнее будет функционировать система водоснабжения.

Это интересно: Фильтрование растворов лаборатории. Какое вещество использовалось в качестве фильтра

Поскольку гидроаккумулятор работает постоянно, а мембрана гидробака подвергается воздействию как воды, так и воздуха, необходимо учитывать запас прочности при его монтаже, чтобы минимизировать влияние вибраций и шума. Для избежания разрушений конструкции и помещения агрегат нужно прикручивать к полу, применяя резиновые прокладки для амортизации.

Гибкие переходники от бака к системе трубопровода являются неотъемлемой частью установки. К системе водоснабжения предъявляются предпосылки надёжности, стабильности, удобства в использовании и безопасности. Поэтому, установку гидроаккумулятора лучше доверить специалистам.

Если вы решите установить устройство самостоятельно, даже незначительная ошибка может привести к его поломке. Перед выбором гидроаккумулятора вам следует уделить внимание объему, так как именно он влияет на продуктивность и эффективность работы водоснабжения.

Объем бака. Расчет

Для правильного определения объема бака гидроаккумулятора крайне важно учитывать, с какой целью он будет устанавливаться.

Бак может использоваться для снижения частоты включения насосной системы, поддержания давления во время отключения насоса, а также для накопления воды и компенсации пиковых значений при использовании водопроводной системы.

В быту чаще всего применяются насосы средней производительности до 30 литров в минуту, и для них хорошо подойдут гидробаки с емкостью от 50 до 80 литров. Для производственных нужд требуются гидроаккумуляторы с большим объемом. Но и показатели давления воздуха в этих устройствах будут отличаться. Чтобы обеспечить компенсацию пиковых значений расхода воды, важно учитывать характер потребления как в домашних условиях, так и на производстве.

Вода является несжимаемой средой, поэтому отсутствие механизмов приводит к резким изменениям давления в системе водоснабжения.

Что расширяет расширительный бак

Расширительный бак в системе отопления защищает трубы и радиаторы от разрывов в те моменты, когда котел нагревает жидкость в них и она начинает увеличиваться в объеме.

Такое устройство аккумулирует излишки тосола или воды под давлением, а при их остывании за счет давления воздуха, создаваемого с обратной стороны мембраны, выталкивает жидкость назад в систему. Вот так функционирует расширительный бак.

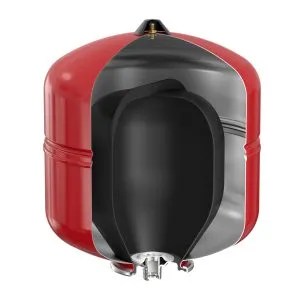

Расширительный бак

Расширительный бак адаптирован для приема излишков жидкости в системе отопления.

Как правильно накачать воздух в гидроаккумулятор

Необходимо понимать, что гидроаккумулятор объемом 100 литров фактически вмещает лишь 60-70 литров жидкости, так как остальное место занимает мембрана и воздух, который должен быть закачан для компенсации давления. А количество воздуха должно равняться тому, что требуется для работы реле давления, включающего насос.

Если говорить проще, давление воздуха в баке должно составлять 70% от нижнего значения настройки реле. Например, если ваш насос включается при 2 атмосферах, это будет нижнее давление.

Следовательно, 2 х 0,7 = 1,4. Вот такой уровень давления воздуха должен находиться в баке.

Также стоит упомянуть, что баки различаются по цвету. Для отопления обычно используются красные, а для водоснабжения — синие. Иногда встречаются и серые, которые также применяются в отопительных системах как расширительные, но их довольно мало.

Важно проверять давление воздуха в гидроаккумуляторе только тогда, когда бак пуст и не заполнен водой. В противном случае результат окажется необъективным, что может привести к сбоям в настройках системы.

Для проверки давления найдите черную крышку на баке. Открутите её, и под ней будет находиться ниппель, похожий на автомобильный. Подсоедините к нему манометр, чтобы измерить давление, или подключите компрессор, чтобы накачать воздух.

Рекомендуется проверять наличие воздуха в баке хотя бы раз в полгода.

Вот такие они, гидроаккумуляторы! Очень интересные устройства.

О производителях мы поговорим в следующей статье.

Пользуйтесь полученной информацией, пишите, звоните, комментируйте. Смотрите наш дебют на YouTube:

Если была обнаружена течь, её необходимо устранить, либо затянув гайки (если вода прокапывает по фланцевому соединению), либо, в случае если протечка происходит по живому месту, нужно отключить участок и заделать трещину.

Видео описание

Каков должен быть уровень давления, смотрите в видео:

Оптимизация недостаточного давления

Проблема с избыточным давлением возникает реже, чем недостаток давления. Чаще всего его не хватает, и существует несколько способов решения этой проблемы. Вот два наиболее популярных из них.

С помощью повысительного насоса

В систему может быть включен повысительный насос. Этот насос не предназначен для подачи воды, а служит для принудительного увеличения её давления. Такое решение оптимально в случаях, когда ресурсы в источнике имеются, но по причине расстояния до точек водоразбора они теряют напор по пути.

Идеальным вариантом является автоматизация работы такого насоса, позволяющая ему самостояtельно запускаться и отключаться в зависимости от нужды. Это подходит для частных домов и квартир, но в последнем случае есть риск оставить соседей без воды.

С помощью накопительной ёмкости

Если в колодце недостаточно воды (снижен дебит источника), установка повышающего насоса не только не решит проблему, но и может усугубить её. В этом случае перед насосом должна быть установлена достаточно большая накопительная ёмкость, в которую будет закачиваться вода в отсутствие водозабора.

При этом, хозяин сам определяет, какое давление будет в гидроаккумуляторе, так как это не критично. Если такой бак оснастить поплавковым датчиком, то он будет подавать сигнал насосу на включение, когда вода в емкости достигнет определенного уровня.

Также, можно расположить ёмкость на чердаке — в этом случае она будет наполняться с помощью насоса, и вода будет поступать к точкам расхода за счет самотека. Однако напор может быть недостаточным, и, скорее всего, потребуется установка еще одного насоса для перекачки воды из этого бака. Используя второй насос, бочку можно установить практически в любом месте — даже в подвале.

Гибкие переходники от бака к системе трубопровода представляют собой важный элемент всей системы. К системе водоснабжения предъявляются строгие требования — она должна быть надежной, стабильной, комфортной в использовании и безопасной. Поэтому лучше всего доверять установку гидроаккумулятора профессионалам.

Каким должно быть давление воздуха в воздушной полости гидробака?

Многие собственники не придают этому значения или просто не знают, что это важно. К сожалению, да, нужно следить за этим. Давление напрямую влияет на срок службы мембраны гидробака и, в конечном счете, насоса.

Это интересно: Донный фильтр для колодца своими руками. Что класть на дно колодца

Для замера давления воздуха в воздушной полости гидробака необходимо делать это только на отключенном от системы баке. Для этого отключите питание насоса, откройте кран за насосом и дождитесь момента, когда вода перестанет поступать из гидробака. Либо измерьте давление на установке, еще не подключенной к системе водоснабжения.

Читайте:  Структура водяной скважины для частного дома: что нужно знать

Снимите декоративный колпачок с воздушного ниппеля гидробака и соедините его с обычным автомобильным манометром (для проверки давления в шинах). Запомните это давление. (Как правило, на небольших гидробаках, объемом до 50 литров, это давление составляет 1,5 бар).

Теперь следует запомнить главное правило: давление воздуха в гидробаке должно быть на 10% меньше, чем давление включения насоса. Например, если давление включения насоса составляет 1,6 бар, то давление воздуха должно быть в пределах 1,4-1,5 бар. Обычно это соответствует заводским установкам, о которых упоминалось ранее.

То есть, покупая готовую насосную станцию, вы получаете уже полностью настроенную систему. Но как только вы вносите изменения в заводские установки реле давления, нужно всегда пропорционально изменять и давление воздуха в гидробаке. Например, если вы установили Pвкл = 2,5 бар и Pвыкл = 3,5 бар, тогда давление воздуха следует поднять до значения 2,2-2,3 бар.

Даже если вы не меняли заводские настройки, следить за давлением воздуха рекомендуется хотя бы раз в год, в начале дачного сезона. Важно, чтобы это давление оставалось постоянным; если за зиму оно немного снизилось, его можно просто увеличить с помощью автомобильного насоса до нужного уровня.

Эти несложные операции не займут много времени, достаточно уделить им внимание хотя бы раз в год. Это окупится долгим и бесперебойным функционированием всей системы водоснабжения.

Как регулировать давление в насосной станции

Современные насосные станции, оснащенные баком-гидроаккумулятором, представляет собой популярное решение как для дачных участков, так и для обеспечения систем водоснабжения частных домов.

В таких агрегатах присутствует специальное реле давления — механизм, отвечающий за поддержание заданного напора воды в системе. В некоторых ситуациях может потребоваться его регулировка — особенно если устройство не функционирует должным образом на вакуумном насосе для воздуха и вакуумных насосах в целом.

1 Способ регулировки

В первую очередь рассмотрим процесс, который может оказаться важным для всех владельцев подобных устройств: как отрегулировать давление насосной станции при помощи реле.

Это довольно ответственный и точный процесс, требующий внимательности. Регулировка осуществляется при работающем насосе. Последовательность выполнения работ следующая:

  1. Снимите крышку, закрывающую регулятор давления для насосной станции.
  2. Полностью ослабьте зажим меньшей пружины.
  3. Начинайте настраивать давление, при котором запускает насос: для этого вращайте зажимную гайку большой пружины. Если необходимо увеличить давление – поворачивайте по часовой стрелке, если уменьшить – против.
  4. Затем откройте кран, чтобы запустить поток воды — это уменьшит давление в насосной станции. Ждите, когда насос заработает и проверяйте результат — соответствует ли момент старта устройства необходимому давлению. Если что-то не устраивает (если насос не срабатывает в нужный момент) — продолжайте регулировку.
  5. Далее нужно отрегулировать верхний предел, при котором насосная станция должна отключаться. Поворачивайте зажимную гайку меньшей пружины, устанавливая необходимое верхнее давление. Затем включите насос и ждите, когда реле сработает. Если получившийся результат вас не устраивает (например, если устройство не отключается в нужное время) — снова спускайте воду и повторяйте процесс.

Независимо от производителя насосной станции настройка давления будет примерно аналогична у всех моделей. Отличия смогут касаться лишь конструктивных особенностей, но общий принцип останется одинаковым.

Тем не менее, стоит ознакомиться с инструкцией к вашей модели — там обязательно должна содержаться информация и поэтапное описание процесса регулировки.

Если все же настройка регулятора давления насосной станции не дает желаемых результатов, и насосная станция не создает необходимого давления — возможно, потребуется поменять реле. Средняя цена подобной детали составляет 500-600 рублей. Это аналогично стоимости насосной станции марки Педролло.

В качестве альтернативы можно не заменять часть механизма, а воспользоваться услугами специалиста по его настройке. Это обойдется в среднем в 500-1000 рублей. Аналогично стоит насосная станция марки Гардена.

Насосные станции высокого давления при должной эксплуатации и правильной настройке будут служить вам долгие годы.

2 Что делать, если устройство не набирает давление?

Во время эксплуатации любых насосных станций, как отечественных, так и импортных, может возникнуть ситуация, когда регулировка давления насосной станции была сбита, и устройство стало функционировать неправильно.

Причины данного явления могут быть самыми разнообразными. Рассмотрим основные из них.

Когда насосная станция перестает набирать давление, это может быть вызвано:

  • Низкой мощностью насоса.
  • Повреждениями коллектора.
  • Снижением напряжения в электросети.

Источник3: tvin270584.livejournal.com

Какое давление должно быть в гидроаккумуляторе

Главное предназначение гидробака (его же и называют аккумулирующей ёмкостью) заключается в том, чтобы продлить жизнь насосу, вынужденному постоянно включаться при потере давления в сети. Аккумулирующая ёмкость является неотъемлемой частью насосных станций, но может и отдельно подбираться к любому насосу.

В новом гидробаке есть усреднённые заводские настройки давления, но после его внедрения в систему их приходится корректировать в зависимости от количества и мощности потребляющих воду приборов. В статье мастер сантехник расскажет, какое давление должно быть в гидроаккумуляторе, как правильно произвести его настройку.

Роль в системе водоснабжения

Прежде чем останавливаться на параметрах давления в аккумуляторе, необходимо рассмотреть его основную роль в водопроводе. Первым предназначением этого объекта является поддержка, а также постепенная смена уровня давления жидкости, присутствующей в системе.

Кроме того, гидроаккумулятор выполняет и такие важные функции, как:

  • Обеспечивает надежную защиту от гидроудара (в данном варианте подразумевается изменение в давлении жидкости, которое было вызвано очень быстрым изменением ее скорости);
  • Отвечает за наличие минимального водяного запаса;
  • Ограничивает повторно-кратковременный запуск насоса.

Из освещения перечисленных функций можно сделать вывод, что гидравлический аккумулятор дает возможность автоматизировать процесс подачи жидкости. Если в системе не будет присутствовать гидроаккумулятор, то реле давления не сможет функционировать правильно, так как быстрое изменение давления в системе будет провоцировать его частое срабатывание.

Такие процессы в итоге приведут к тому, что подача воды будет нестабильной, а электродвигатель насоса может перегреться или сломаться, как и реле.

Выбор объема бака зависит от мощности и типа насоса. Агрегаты с встроенным частотным преобразователем отличаются плавным пуском. Для них достаточно бака с минимальной емкости (24 л). Недостаток механизмов высокая стоимость, в частных хозяйствах они используются редко. Распространенный вариант — бюджетные скважинные насосы, при запуске дающие максимальную мощность.

Они быстро создают высокий напор в трубах. Компенсировать его должен мембранный бак.

При эксплуатации поверхностных насосов мощностью до 1 кВт рекомендуется установка накопителя 24-50 л. Для погружных агрегатов мощностью 1 кВт требуется гидроаккумулятор на 50-100 л. Механизмы с профессиональными характеристиками комплектуются баками от 100 л. На размеры аккумулирующей емкости влияет средний расход водопотребления.

Этой таблицей можно воспользоваться, чтобы рассчитать объем гидробака для конкретной ситуации, исходя из прогнозируемых условий его работы

Vt = K х Amax х ((Pmax+1) х (Pmin +1)) / (Pmax- Pmin) х (Рвозд. + 1)

  • Amax – это наибольший расход жидкости в течение минуты (в литрах);
  • К – это коэффициент, что находится в прямой зависимости от самого двигателя помпы;
  • Pmax – это давление в момент дезактивации насоса;
  • Pmin – это давление при активации помпы;
  • Рвозд. – это воздушное давление в бачке.

Емкости различаются размерами, назначением, исполнением. Конструкция и функции баков остаются неизменными.

  • Для горячей воды (красного цвета);
  • Для холодной воды (синего цвета).

Отличие накопительных баков в материале, из которого изготовлена мембрана. В емкости, предназначенной для питьевой (холодной) воды, применяется безопасная для здоровья людей резина.

  • Вертикальные модели – применяются для ограниченного пространства;
  • Горизонтальный вариант используют в комплекте с наружным насосом, закрепляемым на корпусе.

Гидравлический аккумулятор включает несколько основных составных частей:

  • Корпус обычно разделяется мембраной на две отдельные камеры: одна из них отведена под воду, а вторая – для воздуха;
  • Мембрана – в данной части бака находится вода; как правило, используются мембраны из такого материала, как бутил; им не страшны биологические вещества, кроме того, они являются абсолютно неопасными в эксплуатации;
  • Ниппель – сквозь него воздух накачивается в полость бака;
  • Фитинг, играющий роль закрепителя мембраны;
  • Другие конструктивные элементы.

Накопители устанавливаются в отапливаемых помещениях. К приборам должен обеспечиваться свободный доступ для проведения ремонта и обслуживания.

В сюжете — Что такое гидроаккумулятор

Функционирование водопроводной сети и ресурс накопителя зависят от нескольких факторов:

  • Правильность выбора максимального и минимального давления, при котором срабатывает автоматика включения насоса.
  • Грамотная установка уровня давления воздуха в баке.

При выполнении самостоятельной проверки и регулировки показателей следует придерживаться рекомендаций специалистов. Основное правило – давление воздуха в гидроаккумулирующем баке должно быть ниже минимального давления включения насоса. Разница показателей составляет 10-12%. Соблюдение рекомендации позволяет сохранить небольшое количество воды до следующего включения агрегата. Пример: если насосная станция автоматически начинает работать при 2 бар, давление воздуха должно быть 2-0.2=1.8 бар.

Читайте:  Как правильно закрыть газовую колонку на кухне

Напор воздуха в аккумулирующем баке не зависит от его объема. Средний показатель для емкостей размером 24-150 л составляет 1,5 бар, 200-500 л – 2 бар. Исходная заводская закачка воздуха в 1,5 атмосферы в условиях небольшого водопотребления одноэтажного строения может быть снижена до 1 атмосферы.

Низкий напор в трубах уменьшает износ системы, но ограничивает использование сантехнических приборов. Снижение давления до показателей менее 1 бар приведет к чрезмерному растягиванию резиновой груши. Возникнет соприкосновение мембраны с металлическим корпусом. Контакт приведет к ускоренному износу резины.

Избыточный напор воздуха (больше 1,5 бар) тоже не желателен. Он займет большую часть бака, сократив количество набираемой воды. Возникнет повышенная нагрузка на трубы и узлы водопроводной системы.

Напор воды в мембране создается насосом. Его максимально допустимое значение указывается производителем. Распространенный показатель для бытовых моделей 10 бар. При подключении гидроаккумулятора в систему жидкость подается медленно, чтобы избежать повреждения мембраны.

Для расчета оптимального давления воздуха в баке существует формула:

  • P – давление воздуха в атмосферах;
  • Hmax – расстояние до наивысшей точки домашней водопроводной сети.

Верхней точкой разбора является душ на последнем этаже здания. Измеряется расстояние от него до места установки напорной емкости. Чем больше промежуток, тем выше напор, требующийся для подъема воды. Наглядности расчету добавит использование чисел. Для здания высотой в 2 этажа значение Hmax составит 7 м. Давление будет P=(7+6)/10=1,3 атмосферы.

Для высоты в 10 м потребуется напор в 1,8 атмосферы.

Перед покупкой гидроаккумулятора проводится расчет объема устройства. Вычисления учитывают:

  • Максимальный расход воды;
  • Количество включений насоса в час;
  • Давление воздуха в баке;
  • Нижний и верхний предел давления для срабатывания насоса;
  • Коэффициент, связанный с мощностью насоса.

После монтажа мембранного бака потребуется установить минимальный и максимальный порог срабатывания автоматики (реле давления). От разницы между максимальным и минимальным показателем зависит объем воды, поступающей из гидравлического аккумулятора. Увеличение параметра повышает эффективность устройства, но приводит к быстрому износу мембраны. Для частных домов рекомендуется разница в 1-1,5 бар.

Показатель минимального давления в мембране (Pmin) должен быть на 10% выше аналогичного показателя воздуха в полости бака. Для устойчивой работы системы перепад давления должен составлять 0,5 бар и выше. Это значение учитывается при расчете Pmin. Верхний передел срабатывания (Pmax) вычисляется исходя из характеристик насоса – величину напора делят на 10.

Расчетная величина не соответствует реальной из-за изменений заявленных параметров агрегата, связанных с износом. Рекомендуется принимать показатель верхнего уровня на 30% меньше характеристики напора.

Воздух, закачанный на заводе в емкость, постепенно уходит через каучуковую мембрану и ниппель. Разрежение газовой полости приводит к чрезмерному растягиванию резиновой груши при заполнении ее жидкостью. Без сопротивления мембрана быстро изнашивается, может лопнуть. Замеры давления воздуха выполняется манометром. Оптимальный вариант — автомобильный измерительный прибор.

В инструкции производителя указано количество проверок для модели устройства. Средний показатель — 2 раза в год. Перед началом процедуры измерения параметра необходимо спустить из бака всю жидкость. Насос отключают от системы электропитания. На момент измерений бак должен быть пустой. Контроль необходим перед подключением устройства в систему.

Во время хранения на складе из бака может просочиться часть воздуха. Рабочее давление указано в паспорте изделия.

Для осуществления проверки откручивают декоративный колпачок, закрывающий ниппель. Узел расположен в верхней части корпуса. К золотнику подключают манометр. Прибор должен иметь минимальную погрешность. Рекомендуются электронные и автомобильные устройства.

Дешевые пластиковые манометры лучше не использовать, у них значительная погрешность показателей.

Если уровень меньше заводских параметров, производится подкачивание воздуха с помощью компрессора. Гидроаккумулятор оставляют на сутки для контроля. После очередного замера, соответствующего норме, производится монтаж устройства. Превышение оптимального напора устраняется стравливанием воздуха.

Количество проверок зависит от продолжительности использования водопроводной системы. Для дачных участков, где коммуникации эксплуатируются в весенне-летний период, контроль показателей осуществляется перед началом сезона. Признаком уменьшения напора воздуха является частое включение и отключение насоса. При любых отклонениях от нормы проводится внеплановая проверка. Незначительную потерю воздуха можно подкачать автомобильным насосом.

В сюжете — Какое давление должно быть в гидроаккумуляторе

Корректная работа насосной станции требует грамотной настройки трех основных параметров:

  • Давление, при котором включается насос.
  • Уровень отключения функционирующего агрегата.
  • Напор воздуха в мембранном баке.

Поэтому давайте разберёмся, как настроить реле давления гидроаккумулятора. Процесс зависит от разновидности прибора, который может быть как механическим, так и электронным.

В механическом, который представлен на фото сверху, замыкание контактов в цепи питания провоцируется сжатием пружины.

Электронный прибор управляется датчиком давления, меняющим электрическое сопротивление сжатием пьезокристалла. В электронном приборе все настройки производятся путём нажатия кнопок на фронтальной панели, а в механическом приходится закручивать гайки.

Не смотря на то, что датчик управления давлением сети может находиться достаточно далеко от реле насоса, он всё равно защищает водопровод от утечек и разрушения.

Пример настройки реле давления

Предлагаем инструкцию в картинках, которая поможет разобраться, как осуществляется настройка механического реле:

Шаг №1 — Отвинчивание фиксирующего колпачка

Настройку реле необходимо производить в полностью собранной и запущенной в работу системе.

Шаг №2 — Снятие крышки с реле

Предварительно обесточив прибор, и открутив отвёрткой всего один винтик, нужно снять крышку реле.

Шаг №3 — Пружины, отвечающие за работу реле

Большая пружина, путём изменения давления включения насоса, отвечает за смещение рабочего диапазона целиком. Маленькая пружина, путём изменения давления выключения, изменяет рабочий диапазон в большую или меньшую сторону.

Шаг №4 — Корректировка диапазона

Заводская настройка такого реле чаще всего соответствует показателям 1,4/2,8 атм. Допустим вам необходимо сместить диапазон в большую сторону, установив 2/3 атм. Чтобы настроить давление включения, нужно закрутить на пару оборотов по часовой стрелке гайку на большой пружине. Ключ используете торцевой или рожковый.

Шаг №5 — Сброс давления в системе путём открытия крана до запуска насоса

Перед проведением этой процедуры нужно сбросить давление в системе, открутив любой кран и дождавшись, когда включится насос. Если в этот момент манометр будет показывать 2 атмосферы – значит, у вас всё получилось.

Шаг №6 — Манометр для замера давления

Если цифра на табло манометра меньше, чем нужно, придётся ещё немного закрутить гайку большой пружины. При большем значении, гайки нужно немного ослабить. После каждого смещения гайки, всю процедуру со сбросом давления нужно повторять.

Шаг №7 — Уменьшение разницы между давлениями

Давление включения настроено. Теперь наша задача – уменьшить разницу между ним и верхним пределом, так как в заводской настройке прибора она составляла 1,5 атм., а нам нужно сделать так, чтобы была 1 атм. Чтобы этого добиться, необходимо ослабить гайку на маленькой пружине. Начинайте с одного полного оборота.

Шаг №8 — Настройка верхнего давления

Чтобы убедиться в правильности настройки, производите всё ту же манипуляцию с открытием крана. Только теперь показания манометра нужно снимать не в момент включения насоса, а в момент его выключения после того, как будет закрыт кран. В соответствии с заданным в качестве примера параметром, стрелка должна показывать 3 атмосферы. Добившись нужных показателей манометра, ставите на место крышку реле и можете подключать насос к сети.

В сюжете — Как правильно закачать воздух в гидроаккумулятор 24, 50, 100 литров

Чаще всего гидроаккумуляторы выходят из строя по следующим причинам:

  • Слишком частый запуск/отключение помпы;
  • Протечка клапана;
  • Слишком низкий напор воды на впуске/выпуске.

Прежде чем выявить причину, послужившую ослаблению напора, нужно определить, какое точное давление должно быть в гидробаке станции.

В данном случае неполадки могут быть следующими:

  • Неверное давление;
  • Повреждение или деформирование мембранной детали либо корпуса;
  • Поломка реле.

Разобраться с возникшими трудностями можно такими способами, как:

  • Нагнетание давления в случае его спада;
  • Восстановление поврежденной мембраны;
  • Восстановление поврежденного корпуса;
  • Регулировка дифференциала, опираясь на режим насоса.

В сюжете — Как проверить гидроаккумулятор и заменить мембрану

Чтобы техника работала хорошо и исправно, следует делать проверку установленных порогов срабатывания (примерно один раз в 3–6 месяцев), а также значений давления в гидроаккумуляторе.

Из всего, сказанного выше, можно сделать вывод, что рабочее давление может существенно отличаться от нормируемых значений. Тем не менее, если в доме нет приборов, для которых требуются индивидуальные условия работы, минимального напора в 1,5-2 атмосферы вполне достаточно. И только когда по факту давление ещё ниже этого минимума, возникает проблема, которую нужно решать одним из вышеозвученных методов.

Источник4: tvin270584.livejournal.com

Рейтинг
( Пока оценок нет )
Загрузка ...
