Как повесить батарею отопления

На какой высоте вешать радиаторы Друзья, помогите с проблемой выбора радиатора. У меня от пола до подоконника расстояние 750 мм. Почитал куча статей,...

На какой высоте вешать радиаторы

Друзья, помогите с проблемой выбора радиатора. У меня от пола до подоконника расстояние 750 мм. Почитал куча статей, сколько оставлять расстояние между полом и радиатором и подоконником и радиатором. Все пишут по разному, таблицы разные, и все вроде всё знают.

У меня вопрос, какое расстояние нужно соблюсти, и с учетом моей высоты, какой радиатор мне подойдет? И ещё, в моей старой хрущевке очень широкие откосы, ширина подоконника 15 см. Нужно ли прибавить количество ВТ (с запасом). Ведь по сути всё тепло будет бить в подоконник.

Спасибо за помощь!

  • Просмотр профиля
  • Сообщения пользователя
  • Личное сообщение

Регистрация: 03.08.2012 Касимов Сообщений: 11672
09.03.2017 в 20:01

winlixru написал:
от пола до подоконника расстояние 750 мм

winlixru написал:
ширина подоконника 15 см..

Панельный радиатор 22тип. Высота 500.

  • Просмотр профиля
  • Сообщения пользователя
  • Личное сообщение

Регистрация: 19.02.2016 Армянск Сообщений: 30
09.03.2017 в 20:21

Как правильно повесить радиатор, батарею отопления без лишних измерений.

winlixru написал:
от пола до подоконника расстояние 750 мм

winlixru написал:
ширина подоконника 15 см..

Панельный радиатор 22тип. Высота 500.

касимов , Извините, только панельный?

  • Просмотр профиля
  • Сообщения пользователя
  • Личное сообщение

Регистрация: 23.11.2014 Краснознаменск Сообщений: 1039
09.03.2017 в 23:00

winlixru написал:
Друзья, помогите с проблемой выбора радиатора. У меня от пола до подоконника расстояние 750 мм. Почитал куча статей, сколько оставлять расстояние между полом и радиатором и подоконником и радиатором. Все пишут по разному, таблицы разные, и все вроде всё знают.

У меня вопрос, какое расстояние нужно соблюсти, и с учетом моей высоты, какой радиатор мне подойдет?

И ещё, в моей старой хрущевке очень широкие откосы, ширина подоконника 15 см. Нужно ли прибавить количество ВТ (с запасом). Ведь по сути всё тепло будет бить в подоконник.

Спасибо за помощь!

winlixru , беспроигрышный Рифар Монолит 500 имеет высоту 580.
То есть у Вас в запасе остаётся 170 мм.
С натягом, но умещаетесь, по 85 мм сверху и снизу.
С учётом того, что 85 мм все-таки маловато, сделайте 15% прибавку количества секций.
Если смущает 150 мм нависающий подоконник, повесьте радиатор на удлиненные кронштейны (дальше от стены).

Источник: mastergrad.com

Как повесить на гипсокартон радиатор или батарею

Сообщить о ошибке

С вами снова гипсарь Макс и сегодня продолжается тема, как повесить на гипсокартон. Сегодня будем разбираться как повесить на гибсокартон радиатор и рассмотрим, как повесить на гипсокартон батарею.

Если Вы меня спросите:

— Почему будет две разных инструкции о установке радиатора и батареи н гипскартон?

Я вам конечно с удовольствием отвечу:

— Да просто способы немного отличаются, так как батарея намного тяжеле чем радиатор и способы крепления их на гипсокартон немного отличаются. Радиатор и батарею сам гипсокартон не выдержит, так как они слишком тяжелые сами по себе, да еще в отопительный сезон туда будет залита вода и как говорилось в теме, как повесить шкаф на гипсокартон:

-Ну не ужели за ранее нельзя в подсистему гипсокартона заложить дополнительное количество профилей, а теперь вот мучайся с этой установкой радиатора и батареи на гипсокартон. Ну эта наша страна «Раша», и трубы укладывают после того как асфальт накатают, так что будем разбираться! umnyestroiteli.ru

Как повесить батарею на гипсокартон?

Да, не одну батарею не выдержит легкая подсистема, то есть обычный CD, профиль. Тут нужно через гипсокартон пробиваться до бетонной стены. Только это обеспечит батареи уверенную установку. Вы на неё сможите присесть, чего повесить и т.д.

Немного отойду от темы:

Вообще можно скомбинировать установку батареи на гипсокартон, дополнительно прикрепив к чугунной батареи ножки, тогда можно и на один кронштейн закрученный в профиль просто зафиксировать батарею, чтобы она не валилась. Дополнительно будут батарею держать и трубы, но мы будем рассматривать именно, как повесить батарею на гипсокартон, и мы закончили на том, что нам нужно пробиться до бетонной стены:

Толщина конструкции подсистемы под гипсокартон, именно от стены до внешней стороны гипсокартона, может составлять как минимальную толщину в три сантиметра, так и максимальную, в десять сантиметров. То есть, нам понадобится бур длиною в 15-20 сантиметров и диаметром в 10 мм. Нам нужно им пробурить отверстие в гипсокартоне и в бетонной стене. После чего, где-нибудь взять забивной кронштейн, да вот кстати и он на фотографии.

Как повесить на гипсокартон радиатор или батарею

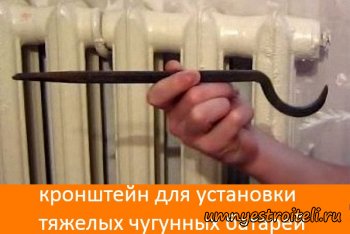

Попасть им в подготовленное отверстие и при помощи молотка, наглухо забить его в бетон. Правильно конечно, его забивать в деревянный чоп, но так как мы из-за гипсокартона ограничены в движении, то придется делать именно так. Если кронштейн шевелится, или не глубоко заходит, стоит проделать следующую манипуляцию.

Рассверлить отверстие при помощи бура на 12, вырезать из дерева длинный чоп, на длину пробуренного отверстия, в диаметре 12 миллиметров, заострить его на одном конце, а с другой стороны неглубоко вбить по средине чопа кронштейн и попасть чопом в отверстие. Конечно при помощи молотка, уже точно напрочь, зафиксировать чоп и сам кронштейн. И вот теперь можно вешать батарею на кронштейны. Думаю рассказывать, что размечать отверстия для кронштейнов нужно по уровню не стоит, а вот то что, если батарея не ровно легла на кронштейны, один допустим выше другой ниже, то в таком случае, просто подогните молотком, тот или иной кронштейн. Вот мы и разобрались, как повесить батарею на гипсокартон, а теперь я вам расскажу, как прикрепить на гипсокартон радиатор.

Как прикрепить на гипсокартон радиатор.

Как повесить на гипсокартон радиатор или батарею

Как повесить на гипсокартон радиатор или батарею

Установить радиатор на гипсокартон можно таким же способом как и батарею, но так как радиатор легче, чем батарея, для него помимо обычных

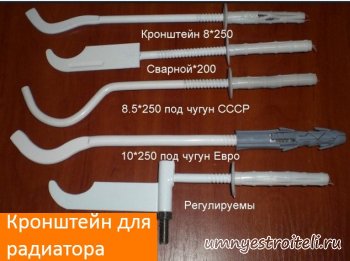

кронштейнов для радиаторов, таких как на фото ниже, придумали кучу других крепежных элементов, которые с легкостью устанавливают радиатор на гипсокартон.

Как повесить на гипсокартон радиатор или батарею

Но мы, пока, рассмотрим способ установки на кронштейн с пробкой. Для радиатора, что бы повесить его на гипсокартон, в отличие от батареи, придумали кронштейн с пробкой, принципа работы быстрый монтаж. На него по идеи можно установить и батарею, если у неё мало секций,но мы такого не делали, а делали все по технологии. В общем так.

Нам понадобится как и с батареей пробурить буром на восемь, отверстие в листе гипсокартона и достать до бетонной стены, и буриться в неё, хотя бы на семь сантиметров. После чего, накрутить на кронштейн пробку и попасть всем этим в отверстие, после чего при помощи молотка загнать пробку в отверстие. После чего, можно закручивать кронштейн в пробку или попросту забить. Если будите забивать, не поленитесь и подготовьте деревянный брусочек, дабы не отбить с кронштейна краску, напыление, да или просто нарушить первоначальный привлекательный вид.

Все, выравниваем кронштейны и вешаем радиатор.

Есть кронштейны которые цепляются на поверхность гипсокартона. Он отлично подойдет если есть закладные детали в подсистеме, то есть профиль. Но если его у вас нет, данные модели кронштейнов, которые можно увидеть различных модификаций на фото с лева и права статьи. Так вот.

Для того чтобы установить по верх гипсокартонного листа данные кронштейны, нам понадобится все тот же бур, которым мы сделаем отверстие и длинные болты без шляпки (типа фундаментных болтов). Одной стороной без резьбы мы его забьем в отверстие, а на ту сторону мы нацепим кронштейн и закрепим на листе гипсокартона при помощи гайки. Лишняя длинна штыря отрезается при помощи болгарки, если нужна острая часть для простого прохода по пробке, то так же, при помощи болгарки, делаем острый наконечник. Вот так все просто.

Источник: www.umnyestroiteli.ru

На сколько кронштейнов вешать биметаллический радиатор

Несколько дней назад мне позвонил мой старый клиент, назовем его Андрей, которому я не так давно менял батареи, с необычным вопросом.

Суть вопроса была такова: он и его друг решили самостоятельно заменить старые батареи. Как, и что для этого нужно, они в двух словах знали, да и Андрей в целом наблюдал за моими действиями, когда я работал. Если было что-то непонятно он всегда спрашивал, да и я особо не скрывая, подробно рассказывал ему особенности работы. Но, вот как правильно сделать разметку и сделать так,чтобы центры осей радиатора и трубы совпадали — они не доглядели. Поэтому и обратились ко мне.

Честно сказать, такого я никак не ожидал. Не ожидал, что когда-нибудь, это кому-то потребуется и придется объяснять по телефону как сделать разметку. Я никогда не задумывался, что это так сложно. Конечно, для меня все выглядит просто: снял старую батарею, разметил, просверлил отверстия, вбил в них кронштейны и подвесил радиатор. Но все просто только для меня, человека, практически каждый день меняющего батареи, как, например, для каждого из нас по утрам умываться

Вечером Андрей прислал письмо с благодарностью и фотографиями проделанной работы. Получилось отлично, не хуже чем у меня.

Этот жизненный эпизод крепко засел в моей памяти. Наверное, Андрей не единственный человек который столкнулся с такой проблемой. Поэтому, я решил более подробно рассказать, как размечаю и устанавливаю кронштейны для алюминиевых или биметалических радиаторов.

Как подготовиться к замене радиатора, что нужно для замены и какой нужен инструмент я писал здесь. Повторяться не стану, а сразу перейду к делу. Демонтировав старую батарею, увидим такую картину :

1 Домострой

На горизонтальной трубе откручиваем муфты, если муфт нет нарезаем резьбу и устанавливаем переходные соединения. В данном случае замена производится на полипропиленовые трубы. В качестве уплотнительного материала для резьбы использую лён и пасту «Унипак».

31 Домострой

DSCN5742 Домострой

Теперь подставляем радиатор к окну. Кому-то нравится, когда радиатор висит по центру окна, кто-то сдвигает ближе к краю. Как именно ставить — выбор за вами.

4 Домострой

Лично мне нравится, когда радиатор висит по центру.

Далее, на стене между секциями делаем отметки для установки кронштейнов. Всего их три: центр и между двумя крайними секциями.

Кстати, часто задают вопрос: сколько кронштейнов необходимо для радиатора? Практика показала, что для алюминиевого радиатора до 12 секций- достаточно трех точек креплений: два сверху и один снизу. А если секций больше двенадцати, то точек креплений понадобится четыре. И еще, биметалические радиаторы тяжелее, поэтому такие радиаторы до 10 секций устанавливают на три кронштейна. Ну, а если более 10 секций, то на четыре.

5 Домострой

6 Домострой

Убираем радиатор в сторону, он нам пока не понадобится. Берем строительный уровень, подставляем его к центру горизонтальной трубы, на которую ранее установили переходную муфту, и на стене делаем отметку. Высчитывать центр с линейкой не нужно, достаточно определить на глаз.

DSCN5747 Домострой

DSCN5748 Домострой

Примерно на один сантиметр, ниже нашей метки проводим горизонтальную черту. На этой черте будут устанавливаться кронштейны. Почему ниже? Для того, чтобы центры осей радиатора и трубы совпадали.

DSCN5749 Домострой

Теперь до этой черты проводим вертикальные линии. Получится так:

DSCN5752 Домострой

Остается отметить расположение нижнего центрального кронштейна. От верхней черты отмечаем 50 см и делаем метку.

DSCN5754 Домострой

Сверлим отверстия, вставляем дюбеля и закручиваем в них кронштейны. Конечно, кронштейны можно и просто забить молотком, ведь как гласит народная мудрость: «Забитый саморез держит лучше, чем закрученный гвоздь»

DSCN5755 Домострой

Кронштейн для радиатора лучше всего выбирать плоский, с дюбелем. В отличии от других кронштейнов, эти- без проблем позволяют регулировать расстояние радиатора от стены и выравнивать его в плоскостях.

DSCN5743 Домострой

Далее устанавливаем радиатор

DSCN5758 Домострой

При необходимости выравниваем радиатор подгибая вверх или вниз кронштейн.

DSCN5755 %D0%BA%D0%BE%D0%BF%D0%B8%D1%8F Домострой

Регулируя радиатор, не забывайте следить за осями радиатора и трубы, они должны быть на одном уровне.

DSCN5769 Домострой

Конечно, перед тем как на кронштейны повесить радиатор, его нужно «собрать», т.е. установить футорки, краны и переходные муфты.

После всех манипуляций получится правильно установленный по осям радиатор. Готовый к подключению и дальнейшей эксплуатации, но это уже совсем другая история

в Советы 0 4,058 Просмотров

Если вы впервые на этом сайте, советую запомнить его в закладках, так как сантехнические вопросы рано или поздно коснутся каждого человека. И не зависимо от того — хочет он этого или нет.

Давайте теперь рассмотрим главный вопрос этой страницы: как, своими руками, установить радиатор в своей квартире. Прежде всего нужно определиться со стеной и самим радиатором:

  1. размер радиатора (сколько секций, размер по центрам пробок)
  2. из чего радиатор (алюминиевый-биметаллический, чугунный, стальной)
  3. из какого материала стена. (зависит форма креплений)

После определения этих параметров можно приступать к осуществлению плана. Определяем параметры. Размер по центрам пробок лучше всего оставить такой, какой у вас был что-бы не переделывать подводки стояка отопления. Но это кроме случаев, когда был установлен конвектор с меньшим размером чем 500 мм. Сколько секций: выбор количества секций ведется из расчета не менее 1000 Вт мощности радиатора на 10 м2 при стандартных условиях отапливаемой площади (1 окно, 1 дверь и потолок не выше 3 м).

Выбор самого радиатора зависит от вашего вкуса, дизайна комнаты и финансовых возможностей. Советовать здесь сложно. Каждая квартира или дом — это индивидуально.

kronitein chugunnogo radiatora Домострой

Кронштейн чугунного радиатора

Какие крепления применять для крепежа радиаторов? Для чегунного радиатора продаются мощные кронштейны. Они толще и длиннее креплений алюминиевого радиатора. У них регулируемая длина отступа от стены, что тоже немаловажно. В кирпичную стену — это вообще лучший вариант.

Если стена деревянная или из гипса или гипсокартона то придется использовать дополнительно специальные подставки под радиатор. Они есть в продаже в магазинах и продавец поймет о чем речь.

Кронштейны для алюминиевых радиаторов (ниже на картинке) широко используются для их крепежа. У них фиксированная длина отступа от стены. То есть если стена ровная то проблем не бедет. Но могут применяться и кронштейны как для чугунных радиаторов, только меньшего диаметра.

kronitein aluminievogo radiatora Домострой

Кронштейн алюминиевого радиатора

Монтаж радиатора нужно начинать с разметки мест установки кронштейнов. Лучшим вариантом будет выставить по высоте радиатор приставив его к подводкам. Желательно проверить уровнем горизонталь, что-бы радиатор не завоздушивался. Вложить крепления на их места установки и отметить на стене отверстия крепления.

Перфоратором просверлить отверстия диаметром соответствующим дюбелям креплений. Закрепить дюбелями кронштейны.

Сколько кронштейнов должно быть на установку одного радиатора? Алюминиевый — биметаллический: до 8 секций будет достаточно установить не менее трех кронштейнов. Более восьми секций потребуют четыре крепления. Более 12 ти секций требуют больше креплений. После того как закрепите кронштейны и повесите радиатор, надавите на него и вы увидите — крепко ли он висит.

Не забудьте заранее предусмотреть подводящие элементы трубопровода: сгоны, американки, муфты или то что вам может понадобиться.

Различные комплектующие для радиаторов отопления, которые необходимы для крепления радиаторов отопления, а также их подключения, — накладки на радиаторы отопления, эксцентрики для радиаторов отопления, отражающие экраны за радиаторами отопления и многое другое – не входят в базовый комплект. Поэтому их придется приобрести самостоятельным образом. Выбирая кронштейн для радиатора отопления, нужно руководствоваться таким расчетом, что на 3 секции радиатора необходим один крепеж для батарей отопления. Радиатор отопления должен быть расположен исключительно горизонтальным образом.

ris461 Домострой

Комплект для монтажа радиатора отопления

Если использовать хороший комплект для подключения радиаторов отопления и выполнить качественно все работы, связанные с креплением и установкой радиаторов, то отопительная система будет работать с максимальной эффективностью и надежностью.

Эффективность отопительной системы во многом зависит и от того, правильно ли выбран тип радиатора отопления и арматура для радиатора отопления, включая узлы подключения радиаторов отопления.

Радиаторы отопления можно разделить на две основные группы: секционные радиаторы и панельные радиаторы. Первые могут быть биметаллическими или изготовленными из алюминия, а вот панельные радиаторы изготавливаются из стали. В случае с секционными радиаторами обычно используется подключение бокового или диагонального типа, а вот для панельных радиаторов используется подключение бокового или нижнего типа. Для всего этого потребуется разная фурнитура для батарей отопления и расходные материалы (к примеру, герметик для радиатора отопления).

Подключение отопительных радиаторов

Выбор схемы подключения батарей отопления может зависеть от следующих факторов (а от него будет зависеть запорная арматура для радиаторов отопления):

  • Этажность дома;
  • Тип радиаторов отопления, а также их габариты;
  • Тип отопительной системы: однотрубная или двухтрубная;
  • Напор теплоносителя в отопительной системе.

Отопительные приборы можно подключить по одной из трех схем:

  • Схема диагонального подключения предполагает, что вода входит сверху, а выходит с противоположной нижней стороны. Такая схема обычно используется для домов частного типа, где устанавливаются батареи многосекционного типа. Схему можно использовать не только для однотрубных, но также и для двухтрубных отопительных систем. Такую схему подключения нельзя использовать в тех системах отопления, где рабочее давление является высоким.

podklyhenie 2 Домострой

  • В многоэтажных домах, чаще всего встречается боковая схема подключения одностороннего типа. Такая схема подходит для тех систем отопления, в которых используется теплоноситель с довольно высокой температурой. В случае подключения такой схемы вода будет поступать сверху, а выходить снизу, но с этой же стороны.

podklyhenie 1 Домострой

Подключение одностороннего типа

  • Схема нижнего типа подключения используется для таких типов радиаторов, у которых подключение является нижнего типа. В данном случае вся отопительная система спрятана под полом, так как трубы системы отопления уходят в пол. Длина батареи не играет никакой роли, если выбрать данный тип подключения, так как батарея будет нагреваться равномерным способом.

podklyhenie 3 Домострой

В зависимости от выбора схемы подключения или типа радиаторов отопления, необходимо будет выбрать определенный монтажный комплект, куда будут входить арматура и комплектующие, крепления для батарей отопления.

В стандартный набор подключения батарей отопления входят такие компоненты как:

  • Заглушка;
  • Резьбовая заглушка;
  • 4 футорки;
  • Кронштейн для батарей отопления, крепление радиаторов отопления;
  • Кран Маевского;
  • Прокладки для радиаторов отопления из паронита или силикона.

Переходники обычно входят в комплект парами, с правой и левой резьбой под трубу наружного типа.

Вкручиваются они в батарею отопления с левой и правой стороны. Резьба внутреннего типа под вентиль для радиатора отопления и краны для радиаторов отопления является одинаковой у всех переходников.

maevsk Домострой

Кран Маевского полезен в такой ситуации, когда радиаторы отопления перестают греть помещение из-за того, что в них накопился воздух. Чтобы вернуть радиатору его былую работоспособность и эффективность, необходимо всего лишь открыть кран. Обычно такой клапан для радиатора отопления изготавливается из такого материала, как латунь, и обладает покрытием хромированного типа.

Резьбовая заглушка необходима для того чтобы обеспечить герметизацию всех резьбовых отверстий, у которых диаметр составляет один дюйм. Для того чтобы уплотнить ниппельное соединение радиаторных секций, используются различные прокладки.

Для того чтобы закрепить радиатор отопления на стену, необходим крепеж для радиаторов отопления.

Кронштейны могут быть углового или анкерного типа. Кронштейны штыревого типа можно использовать для любого вида стен, а вот для деревянных стен можно использовать только угловые кронштейны.

Иногда в монтажный комплект могут входить прокладки, которые устанавливаются между стеной и радиатором отопления. Если в схему включить такой компонент, как байпас для радиаторов отопления, то такая перемычка на батарею отопления будет регулировать температуру батареи. Можно использовать и термостат, термо датчик на батарею отопления или утеплитель для радиатора отопления, а также счетчик на батарею отопления, однако данный способ более дорогостоящий.

71 Домострой

Байпас для радиатора отопления

Выбираем комплект для подключения радиатора отопления

Диаметр труб подводящего типа играет важную роль при выборе монтажного комплекта. Полудюймовый комплект подойдет для полимерных труб с диаметром в 16 и 20 мм.

Если необходимо подключить панельные батареи из стали с подключением бокового типа, то нужно будет купить только заглушку и кран Маевского. Комплекты стандартного типа для подключения радиаторов не требуются, так как у таких радиаторов с нижней и верхней стороны уже имеется внутренняя резьба с полудюймовым диаметром. Благодаря наличию такой резьбы трубы можно вкручивать сразу без переходников.

Не нужно забывать о том, что могут понадобиться такие расходные материалы, как: герметик для батарей отопления из силикона, фум-лента или пенька. Обычно такие материалы не входят в базовый комплект.

fum Домострой

Также часто ставят теплоотражающие экраны за радиаторами отопления. Они призваны увеличить эффективность и теплоотдачу. Отражатели тепла за батареей отопления делают из фольги, пенофола, порилекса с фольгой. Отражатели для радиаторов отопления должны быть сделаны из такого материала, который имеет низкий коэффициент теплопроводности.

Если ваши тепловые экраны для батарей отопления – только из фольги, то она отдаст часть тепла стене. Поэтому нужно делать прослойку. Отражатели для батарей отопления может также быть сделан из рулонного пенопласта.

Вся арматура для батареи отопления, комплектующие и дополнительные материалы– перемычка на радиаторе отопления, коллектор для радиаторного отопления, пробки для радиаторов отопления, испаритель на батарею отопления, вентилятор на батарею отопления, сушилка на радиатор отопления и многое другое – такие же неотъемлемые элементы системы отопления. Без них она не работала бы так эффективно.

Похожие записи:

  1. Лего самоделки для начинающих
  2. Магазин электрик сосновый бор
  3. Мойка керхер интернет магазин
  4. Настенные часы спил дерева

Источник: firmmy.ru

Наращивание радиаторов — как добавить секции к биметаллической батарее? Подготовка материалов, соединение, наращивание

Бывают такие ситуации, когда система отопления перестаёт работать эффективно, другими словами начинает плохо справляться со своей основной функцией — обогревом помещения.

В то же время происходит быстрое остывании батарей. Лучшим решением такой проблемы является наращивание радиаторов отопления дополнительными секциями.

Содержимое обзора

Зачем наращивать радиаторы отопления

Чаще всего недостаточный обогрев помещения происходит в результате ошибочного расчёта должного количества секций в радиаторах. Если они в меньшем количестве, чем должно быть, источники тепла просто будут не в состоянии обеспечить помещение нужной температурой.

В основном подобная ситуация случаются из-за попытки сэкономить финансовые средства, установив батареи с наименьшим количеством секций, чего часто недостаточно для эффективного сохранения тепла и обогрева той или иной площади в течение длительного срока эксплуатации.

Подключение дополнительных секций (пошагово)

Избавить себя от трудоёмкой процедуры реставрации, прочистки и других подобных работ со всей системой отопления, можно просто снабдив радиаторы дополнительными секциями.

Такая работа будет сравнительно легче и менее затратной, поэтому её часто производят владельцы жилья своими руками. Нужно лишь знать, как правильно выполнить поставленную задачу, для этого стоит внимательно ознакомиться с технологией по наращиванию отопительных радиаторов.

Так будет больше уверенности в конечном результате, а весь процесс пройдёт быстро и качественно.

Также необходимо знать, что, что наибольшее количество секций в батареи не должно быть более шестнадцати штук. В ином случае, придётся разделить радиатор на две части.

Материалы и инструменты

  • Необходимое количество секций;
  • Газовый ключ;
  • Ключ для соединений/отсоединения секций;
  • Ниппели для отопительной системы (соединительные меж секционные фитинги);
  • Наждачная бумага;
  • Уплотнители для установки между секциями;
  • Боковые заглушки с разносторонними резьбами;
  • Прокладки под заглушки.

Подготовка

Перед самим процессом наращивания, батарею надо снять и произвести должную подготовку.

  • Очистке отопительного прибора от загрязнений и ржавчины;
  • Проверке целостности резьбовых отверстий и наличия на них инородных образований в виде наростов, которые за эксплуатационный срок возникают из-за жёсткой и хлорированной воды;
  • Избавлении от наростов, при их обнаружении, посредством наждачной бумаги, но стоит быть аккуратнее, чтобы избежать повреждений, что в дальнейшем может привести к течи на стыках.

Наращивание

  1. Снять радиатор, выкрутить боковые заглушки и установить его на ровную поверхность. Напротив батареи положить добавочную секцию. Не нужно забывать, что стороны секции оснащены разносторонними резьбами. Затем надо расположить ниппель так, чтобы резьбы совпадали на соединяемых частях отопительного прибора. Далее вкрутить соединительный фитинг на один виток в левый торец радиатора. По окончании данного процесса произвести аналогичные действия с другой стороной батареи.
  2. Подготовленные секции нужно как можно плотнее приставить друг к другу. Промеж них вставить уплотнитель. Затем измерить особенным инструментом расстояние до фитинга. Вставить на вымеренную длину радиаторный ключ в отверстие, находящееся на противоположном торце батареи. Прокручивать ключ надо, воспользовавшись подходящим трубчатым инструментом.
  3. Закрутить ниппель, добиваясь, чтобы он в этот момент вкручивался во внутрь, расположенной напротив, секции. Завершив эту процедуру, провернуть специальный ключ на три оборота, так ниппель наиболее плотнее зафиксирует соединение.
  4. Далее следует переместить радиаторный ключ на вторую сторону отопительного прибора и произвести аналогичную процедуру, что и в вышеописанной частью. По окончании работ рекомендуется ещё раз убедиться в качественной плотности соединений.
  5. Собрав все секции в единое целое, нужно поставить заглушки на свои места, уплотнив соединения прокладками из паронита. Здесь потребуется газовый ключ. Как и везде, тут нужно максимальное прилегание заглушек к радиатору для большей герметичности, что предотвратит возникновение протечек воды.
  6. Установить батарею на место и подключить коммуникационную систему труб

Если всё сделано правильно, то помещение будет обеспечено должным отоплением, а система отопления будет сохранять тепло как можно дольше.

Если наращивалась не одна секция, следует проверить кронштейны крепления батареи на выносливость нового веса. Однако в не зависимости от проверки, рекомендуется для подстраховки дополнительно установить ещё один держатель к стене. Так уже точно вся конструкция неожиданно не обрушится.

Тестирование

Проверить радиатор на герметичность можно в домашних условиях при помощи сжатого воздуха, это самый простой и эффективный метод.

  • Отрезок трубки диаметром 15мм;
  • Ниппель от автомобильной камеры;
  • Насос для автомобильных колёс, оснащённый манометром.

Ниппель от автомобильной камеры надо припаять к трубке, которую в дальнейшем вставить в батарею. Накачать насосом воздух, создав одну атмосферу давления в радиаторной батарее.

Отсутствие свиста, создаваемого выходом воздуха из отопительного прибора, означает, что вся работа произведена правильно, прокладки держат соединительные стыки, а фитинги затянуты прочно.

Проверку герметичности можно произвести с помощью мыльной либо подкрашенной воды. Нужно лишь заполнить батарею данным раствором и дать постоять около двух часов, при этом нужно следить, протекает жидкость в каком-либо месте или нет.

Устанавливать радиатор на место и подключать к отопительной системе можно только при положительных результатах тестирования.

Вышеописанная инструкция подходит для работы с батареями любого типа. Главное, следовать всем её пунктам и последовательности действий, и ни в коем случае не спешить.

Источник: masterotoplenie.ru

Рейтинг
( Пока оценок нет )
Загрузка ...
