Как подключить бойлер: необходимые материалы и этапы установки

Для подключения бойлера необходимо обеспечить его соответствующее место установки, которое должно быть ровным и стоять на неподвижной поверхности. Также важно учесть размещение водопроводных и электрических коммуникаций, чтобы бойлер мог эффективно работать и получать необходимые ресурсы.

Кроме того, потребуется приобрести все необходимые комплектующие, такие как трубы, фитинги и кабели, а также правильно провести подключение к электро- и водоснабжению. Не забудьте также соблюдать требования законодательства и правила безопасности при установке и эксплуатации бойлера.

Подключение бойлера

Мы давно уже привыкли к тому, что в современных квартирах есть все «блага цивилизации», такие как газ, электричество, вода холодная и горячая. Но случается так, что в домах старой постройки горячее водоснабжение отсутствует. В этом случае обеспечить квартиру горячей водой нам поможет установка бойлера. О том, как подключить бойлер, мы и расскажем в нашей статье. Также мы рассмотрим, как изготовить удлинительный провод и установить на него вилку, если водонагреватель поставляется без него.

Напоминаем, что электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности.

Подключение накопительного водонагревателя (бойлера) от розетки

Чтобы выполнить подключение накопительного водонагревателя от розетки, нам понадобятся:

• трехжильный кабель сечением 2,5 мм2 (например, кабель ВВГ 3х2,5 производства АО «Русская кабельная компания»); • розетка на 16 Ампер типа SCHUKO с заземляющим контактом и степенью защиты IP44 и выше; • трехжильный провод сечением 2,5 мм2 и вилка, если соединительный провод не поставляется в комплекте (например, провод ПВС 3х2,5 производства АО «Русская кабельная компания»); • накопительный водонагреватель мощностью до 3,5 кВт.

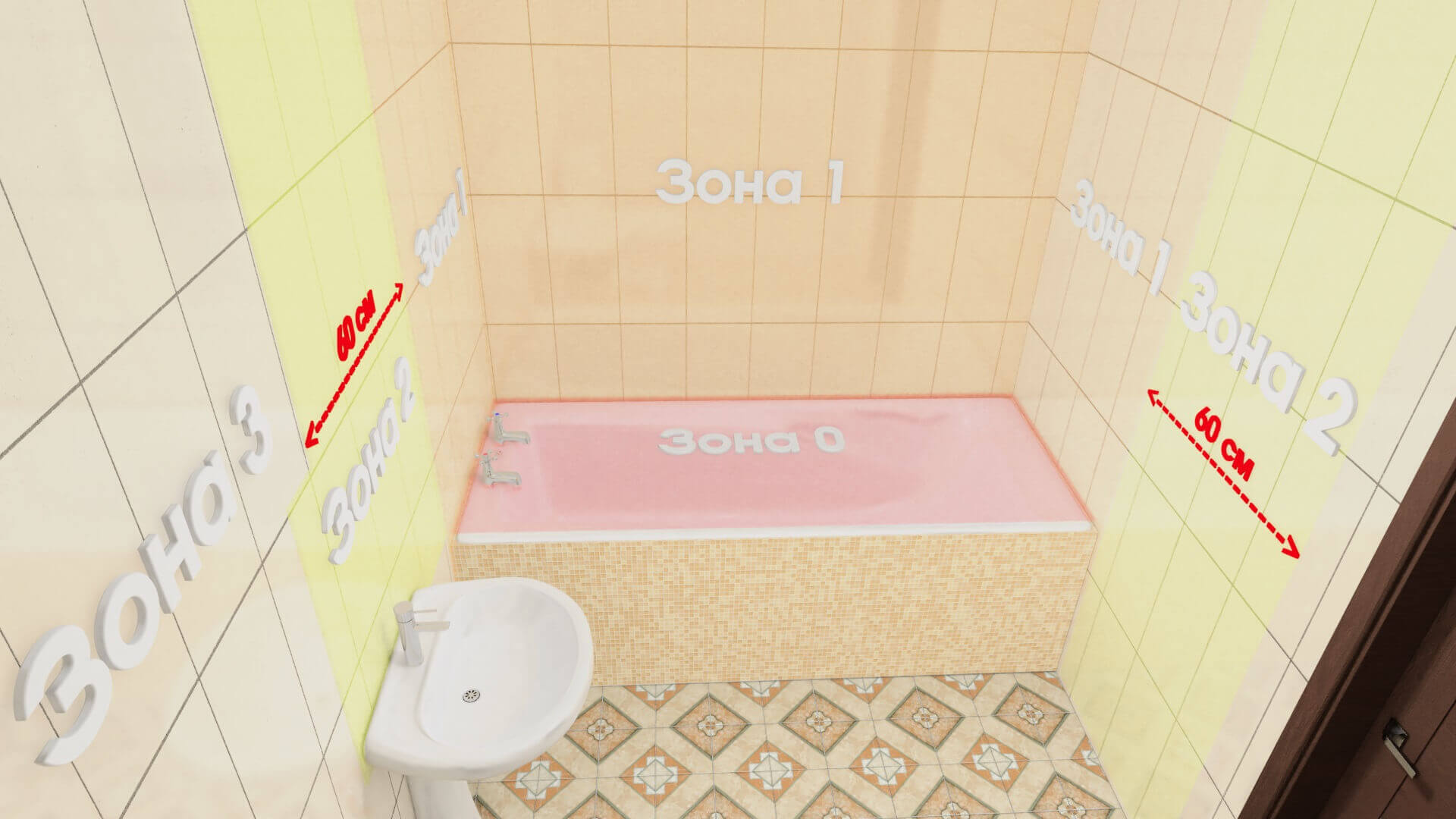

Необходимо отметить, что согласно ГОСТ Р 50571.11-96 электрооборудование, которое устанавливается в ванной комнате, должно иметь соответствующую степень защиты, а сама комната подразделяется на зоны. Так, ванна – это зона 0, площадь над ванной или умывальником – зона 1, зона 2 – в радиусе 60 см вокруг ванной или умывальника, а оставшееся пространство – зона 3. Таким образом, в соответствии с данным ГОСТом в ванной комнате в зонах 2 и 3 допускается применение розетки со степенью защиты не менее IP44, а Водонагревателя со степенью защиты IP25 в зонах 1-3 и со степенью IP24 в зонах 2-3.

Перед прокладкой кабеля необходимо определить место установки розетки и водонагревателя. Определившись с местом установки, приступаем к прокладке кабеля. В заранее подготовленной штробе прокладываем трехжильный кабель ВВГ до монтажной коробки так, чтобы конец кабеля в ней имел запас длины для повторного соединения.

Для обеспечения защиты от поражения электрическим током подключение водонагревателя необходимо осуществлять через УЗО или дифавтомат.

Подключаем кабель в щитке в следующей последовательности:

• жилу с изоляцией белого цвета соединяем с нижней клеммой дифференциального автоматического выключателя с маркировкой «2»; • жилу синего цвета – с нижней клеммой дифавтомата «N»; • желто-зеленую жилу — со свободной клеммой шины заземления.

Выполняем отделочные работы и приступаем к установке электрофурнитуры. В монтажной коробке кабель зачищаем и производим подключение розетки:

• жилу с изоляцией белого и синего цветов подключаем к крайним клеммам розетки; • желто-зеленую жилу – к центральной клемме с маркировкой заземления .

Если в комплекте с водонагревателем не поставляется удлинительный провод, то необходимо изготовить его самостоятельно. Отмеряем необходимую длину провода ПВС и приступаем к установке вилки. Раскручиваем ее и пропускаем провод через специальное отверстие в корпусе. Зачищаем, оконцовываем многопроволочные жилы и подключаем:

• жилы с изоляцией коричневого и синего цветов – к крайним болтовым соединениям вилки; • жилу желто-зеленого цвета – к центральному болтовому соединению вилки с маркировкой заземления .

Фиксируем провод и собираем вилку.

Затем приступаем к подключению водонагревателя. Снимаем панель, через специальное отверстие пропускаем второй конец провода ПВС и зачищаем его. Оконцовываем многопроволочные жилы и подключаем к специальному клеммному блоку:

• жилу с изоляцией коричневого цвета – к клемме «L»; • жилу синего цвета – к клемме «N»; • желто-зеленую жилу – к болтовому соединению на корпусе водонагревателя с маркировкой заземления .

Фиксируем провод и устанавливаем панель. Далее выполняем работы по установке и подключению водонагревателя к розетке.

Прямое подключение водонагревателя (бойлера)

Чтобы выполнить подключение водонагревателя напрямую, необходимо заранее определить место его установки. Как было отмечено выше, в ванной комнате допускается установка водонагревателя со степенью защиты IP25 в зонах 1-3 и со степенью IP24 в зонах 2-3.

Определившись с местом установки, приступаем к прокладке кабеля. В заранее подготовленной штробе прокладываем трехжильный кабель ВВГ до места, где в дальнейшем будет смонтирован водонагреватель. При этом конец кабеля должен иметь запас длины для свободного подключения к клеммам водонагревателя.

После прокладки и фиксации кабеля производим в щитке его подключение аналогично предыдущему варианту.

Далее производим отделочные работы и устанавливаем водонагреватель на стене. После установки снимаем панель и через специальное отверстие пропускаем конец кабеля, зачищаем его и подключаем к специальному клеммному блоку:

• жилу с изоляцией белого цвета – клемма «L»; • синяя жила – клемма «N»; • жила желто-зеленого цвета – болтовое соединение на корпусе водонагревателя с маркировкой заземления .

После подключения фиксируем кабель и устанавливаем панель.

Таким образом, нами была рассмотрена схема подключения бойлера. Более подробно узнать, как подключить водонагреватель вы можете, посмотрев наше видео, в котором пошагово показана схема подключения накопительного водонагревателя.

Подписка на рассылку

Подписавшись, Вы будете оперативно получать новости Электротехнической отрасли, кабельных заводов, наличие на складе, спецпредложения.

Источник3: tehnika.expert

Как подключить водонагреватель

Для обеспечения жилища горячей водой применяется много способов: газовые колонки, проточные и накопительные бойлеры. Если невозможно по каким-либо причинам использовать газовую колонку, то выбор бойлера остается альтернативным вариантом. Тем более, подключить своими руками такой водонагреватель не составляет большого труда.

Виды водонагревателей

• прямого нагрева;
• косвенного нагрева;
• комбинированные.

Бойлер прямого нагрева

В устройствах такого типа внутри бака расположены ТЭНы, обеспечивающие нагрев жидкости. Когда уже произошло подключение бойлера к водопроводу, то холодная вода подается снизу, а уже нагретая выходит через верх бака.

Температура жидкости регулируется с помощью термодатчика. Агрегаты могут иметь конструкцию для вертикального монтажа, а также горизонтального.

Бойлер косвенного нагрева

Аппараты косвенного нагрева работают в паре с каким-либо теплоносителем: система отопления или гелиосистема (солнечные панели). По конструкции аппарат напоминает устройство прямого нагрева, но разница лишь в том, что в нем нет ТЭНов. Нагрев жидкости происходит за счет горячей воды, находящейся в системе отопления, циркулирующей в теплообменнике. Как подключить бойлер косвенного нагрева, будет рассмотрено дальше.

Комбинированные устройства

В комбинированный водонагреватель аппарат превращается, когда в него вставляются ТЭНы (в баке могут быть предусмотрены отверстия для монтажа нагревателей). Таким аппаратом удобно пользоваться летом, когда отопление отключается или когда не хватает мощности, производимой отопительным контуром.

Подключение накопительного бойлера

Для подачи и отвода жидкости, внизу водонагревателя (накопительного) установлены штуцеры. Красным отмечен штуцер для горячей воды, синим – для холодной. Рекомендуется использовать полипропиленовые трубы, которые обеспечивают надежное соединение.

На рисунке ниже показана самая простая и надежная схема подключения водонагревателя к водопроводу.

Следует соблюдать следующие правила:

• должна быть возможность перекрытия подачи воды в жилище с помощью вентилей;
• ответвления, ведущие к агрегату, должны иметь запорные краны;
• если в магистрали подается некачественная вода, необходима установка, после запорного крана, водяного фильтра;
• между входом в бак и предохранительным клапаном необходима установка сливного крана, позволяющего быстро сливать воду с емкости, если потребуется ремонт или обслуживание устройства;
• перед подключением накопительного водонагревателя к водоснабжению необходимо заранее обзавестись различными видами фитингов, Т-отводов (тройников) гибких и жестких соединительных труб.

Кроме того, подключение накопительного водонагревателя требует обязательной установки группы безопасности из двух клапанов. Предохранительный монтируется для защиты бака от избыточного давления. Если оно повышается до критического уровня, то клапан открывается и происходит сброс жидкости через дренажный шланг в канализацию или специальную емкость. Обратный клапан не дает вытекать воде из бака при понижении давления в магистрали или ее отсутствии. Таким образом, он препятствует осушению ТЭНов, их перегреву и перегоранию.

Схема подключения водонагревателя (бойлера) к водопроводу показана на рисунке:

Набор деталей для подсоединения аппарата к водоснабжению может меняться в зависимости от материала магистральных водопроводных труб.

При железных или стальных трубах

Как правильно подключить бойлер к водопроводу, если в квартире (доме) проведена магистраль с использованием стандартных железных труб? Можно воспользоваться современным методом подсоединения, без применения сварочных работ (приваривание переходника с резьбой). В данном случае используется переходник “вампир”, который представляет собой дополненный отверстием и резьбой хомут.

Установка хомута очень проста, и проводится таким образом:

• место на стояке предварительно требуется зачистить от краски и ржавчины;
• хомут необходимо расположить на стояке, используя прокладки из резины, и затянуть болты для его фиксации;
• перекрыть подачу воды и слить оставшуюся, открыв любой кран-смеситель;
• через отверстие в хомуте просверлить трубу, применив электродрель;
• далее, накрутив кран, можно приступить к подсоединению требуемых элементов.

При металлопластиковых трубах

Подключение водонагревателя к такому водоводу самое простое. Металлопластик легко гнется, а для соединения элементов используются различные виды обжимных фитингов.

Действия при подсоединении:

• отрезать трубу необходимого размера;
• далее потребуется внимательно выбрать место для врезки, при этом нужно учитывать сам размер тройника с минусом части трубы, которая будет заходить в соединение;
• для вырезания небольшого участка можно применить специальные ножницы;
• с тройника необходимо снять гайки и вместе с кольцами фиксации одеть на 2 конца трубы;
• развальцевать концы металлопластика, применив специальный калибратор или отвертку;
• тройник вставить до упора, после чего нужно сдвинуть кольца и ключом зажать гайки.

Еще существуют фитинги для металлопластиковых труб, для которых необходима опрессовка (обжатие). В таком случае понадобятся дополнительные специальные инструменты.

При трубах из полипропилена

Перед тем, как подключить бойлер к водопроводу с помощью полипропиленовых труб, необходимо подготовить: паяльник для пайки водоводов из пластика, ножницы для его резки, по паре тройников и переходников на резьбу, которая находится на вентилях и аварийном клапане, а также необходимое для конструкции количество уголков. Далее:

• выбирается место подсоединения;
• в трубе вырезается участок равный ширине тройника, минус 2 сантиметра (по 1 см войдет с каждой стороны в тройник);
• используя паяльник, необходимо разогреть трубу и фитинг до нужного состояния и соединить их (во время соединения проворачивать их нельзя, так как это может нарушить герметичность);
• используя отрезки водовода разной длины и уголки, делается подводка к патрубкам агрегата;
• на конец водовода впаивается муфта с резьбой, после чего вся конструкция надежно соединяется.

Пошаговое подключение всех элементов

Вне зависимости от того, какие водоводы будут использоваться в квартире или доме, схема подключения накопительного агрегата и алгоритм подсоединения всех элементов будут одинаковыми.

1. На патрубки, расположенные в нижней части бака, наматывается лен, для уплотнения соединения.
2. После этого при помощи разводного ключа на патрубки прикручиваются тройники.
3. Далее вкручиваются краны в установленные тройники. Эти краны используются для слива жидкости. При открытом правом кране, вода из аппарата будет вытекать до определенного момента, после чего слив остановится. Если открыть левый – то начнется подсос воздуха и слив жидкости продолжится.
4. После размещения вентилей, требуется установка предохранительного клапана на тройник, через который будет осуществляться подача жидкости.
5. На водоводе, через который будет выходить горячая вода, устанавливается запорный вентиль (3).
6. Теперь остается сделать подводку холодной воды, и разводку для горячей по нужным помещениям (в случае установки аппарата в частном доме). Для квартиры трубу, через которую выходит нагретая вода из бака, подсоединяют к магистральному водоводу с горячей водой. При отсутствии нагретой воды в магистрали можно воспользоваться агрегатом (при этом необходимо перекрыть вентиль подачи горячей воды (1) на квартиру). Если подача возобновляется, тогда перекрывается запорный кран (3) на трубе горячей воды, выходящей из аппарата.

Схема подключения накопительного бойлера к водопроводу показана на рисунке:

Подключение к электричеству

Включать аппарат в обычную розетку крайне не рекомендуется. Такой вариант подсоединения к электрической сети не может считаться безопасным и способен привести к пожару. И все же, как правильно подключить водонагреватель? Подключение бойлера к домашней электросети должно осуществляться через отдельно протянутую линию от щитка.

Линия оснащается автоматическим выключателем, при этом мощность автомата должна быть не менее 16А. От нагревателя отсоединяется заводской провод и подсоединяется новый трехжильный кабель (медный), имеющий сечение 2,5 мм.

Аппарат обязательно должен быть заземлен. В противном случае, при купании под душем возможно легкое пощипывание током и прочие неприятности, вплоть до выхода проводки из строя и пожара. Заземление подсоединяется в распределительном щитке. Если в этом ничего не понимаете, пригласите электрика.

Далее выполните следующее:

1. Отрежьте кабель до нужной длины и проденьте его через отверстие в нижней крышке бака.
2. При помощи ножа очистите концы проводов от изоляции.
3. Подсоедините провода к аппарату. Желто-зеленый провод – это заземление, и прикручивается он к корпусу агрегата. Остальные (коричневый и синий) прикручиваются к контактам терморегулятора. Контакты на терморегуляторе помечены, поэтому куда подсоединить ноль, а куда фазу, не вызовет затруднений.
4. В заключение ставится на место (если имеется) теплоизоляция, и все это зарывается крышкой.

Подключение бойлера косвенного нагрева

Устройство косвенного нагрева не имеет собственного источника тепла, а использует энергию тепла от других источников (централизованное отопление, газовый или твердотопливный котел и т.д.). Поэтому для каждого источника, выбирается индивидуальная схема подключения бойлера косвенного нагрева.

R системе отопления

В аппарате с косвенным нагревом имеется обвязка, которая подсоединяется к водоснабжению и отопительному контуру. При этом необходимо придерживаться следующих правил:

• холодная вода должна подаваться через низ бака;
• выход нагретой жидкости осуществляется через верх агрегата;
• в середине должна располагаться точка рециркуляции;
• присоединение носителя тепловой энергии должно быть таким, чтобы он начинал движение через верх теплообменника, и выходил через его нижний патрубок — благодаря такому движению достигается максимальный КПД устройства.

C трехходовым клапаном

Такое подключение бойлера косвенного нагрева реализуется, если на трубопроводе, по которому идет подача, имеется циркуляционный насос. Как видно на рисунке, контур отопления и агрегат подсоединяется параллельно, а трехходовой клапан (управляется температурным датчиком, расположенным в корпусе аппарата) монтируется после насоса.

Клапан соединяется с агрегатом одним из своих выходов. В обратку перед котлом врезают тройник, к которому подсоединяется выходной патрубок теплообменника. На этом врезку в отопительную систему можно считать законченной.

Принцип работы схемы

Когда от термодатчика поступает информация о том, что в баке температура жидкости ниже установленной, клапан переключает подачу теплоносителя на агрегат, а система отопления отключается. Таким образом, перенаправление всего потока носителя тепла сквозь теплообменник способствует быстрому нагреву жидкости. Когда жидкость будет прогрета достаточно, клапан снова направит поток в отопительный контур.

Такую схему подключения бойлера можно применять и для присоединения к двухконтурному котлу.

R энергонезависимой системе

При существующей схеме, в которой котел является энергонезависимым, рекомендуется размещать устройство выше уровня радиаторов. При таком расположении циркуляция теплоносителя будет происходить за счет гравитационных сил. Хотя, в эту схему также можно встроить насос, но при отключении электроэнергии нагретой воды не будет.

При таком виде подсоединения необходимо, чтобы водовод, идущий на агрегат, имел диаметр сечения больше на 1 шаг, чем тот, что используется для отопления. За счет этого достигается приоритет.

C рециркуляцией

Агрегат с рециркуляцией позволяет осуществлять мгновенную подачу горячей воды потребителю. Это удобно тем, что не требуется слив прохладной жидкости, пока начнет течь горячая. Такую возможность дает установленный насос для поддержания циркуляции в зацикленном контуре. Эта система называется рециркуляционной. Такая конструкция часто включает в себя сушилку для полотенец.

В системе рециркуляции в обвязке аппарата применяется:

• обратный клапан, который не дает смешиваться потокам нагретой и холодной воды;
• воздуховод — его задача не допустить попадание воздуха во время включения насоса;
• предохранительный клапан – сбрасывает давление в аварийных ситуациях;
• расширительный бачок, предназначен для компенсации расширения носителя тепла, при этом давление в бачке не должно подниматься выше уровня срабатывания защитного клапана.

Таким образом, если подключить водонагреватель по всем правилам – это позволит работать агрегатам в правильном режиме и обеспечивать потребителя горячим водоснабжением.

Свежие новости о гаджетах и технологиях в нашем Телеграм канале.

Источник4: tehnika.expert

Источник5: 220v.guru

Правильное подключение бойлера в квартире или частном доме

Вряд ли жить в доме или квартире комфортно, когда нет горячей воды. Электрический бойлер используется для нагрева воды, необходимой для купания и технических нужд. Этот тип нагревателя, благодаря небольшим размерам, может быть установлен где угодно: в ванной комнате, на кухне, в туалете и даже под раковиной. Если осуществить правильное подключение, горячая вода будет постоянно.

Разнообразие нагревателей воды

Бойлер в некоторых случаях является наиболее удачным решением проблемы с горячей водой. Он используется в домах и квартирах, где нет горячей воды. Многие хотят знать о том, как подключить бойлер самостоятельно.

На сегодняшний день ассортимент водонагревателей очень широк. Различия есть в способе нагрева, ёмкости, форме бака, способе установки и так далее.

Общий вид нагревателя воды: в форме бака, заполненного водой. Нагреватель греет воду до некоторой температуры и держит ее определённое время. По мере того как необходимая вода использована, увеличивается автоматически объём жидкости в бойлере, и снова вода нагревается.

В проточном приборе за счёт работы нагревающего элемента вода греется, проходя через тэн. Температура регулируется путём уменьшения или увеличения подачи воды. Эти устройства монтируются непосредственно в точке системы водоснабжения. От одного прибора невозможно получить горячую воду в кухне и ванной комнате одновременно, так как он устанавливается только в одном помещении.

Подготовительная работа к проведению установки

Подключение бойлера к воде своими руками — не очень сложная задача, справиться с которой может любой пользователь.

Подготовительные работы включают:

1. Подробное изучение прилагаемых к бойлеру инструкций.
2. Установку бойлера на стену.
3. Подвод водоснабжающих труб к бойлеру. Если водонагреватель расположен в непосредственной близости от воды, задача упрощается. В другом случае водоснабжение должно подаваться в котёл с помощью дополнительных металлических или пластиковых труб.

Возьмите рулетку, резак, паяльник для пластиковых труб или сварки, гаечный ключ. Приобретите сопутствующие материалы — задвижки, фитинги, тройники, трубы или гибкие шланги, паклю и ФУМ-ленту.

Общая схема подключения к воде

Подключение бойлера к водоснабжению любого вида труб является несложным. Все работы по подключению начинают с перекрытия водоснабжения в квартире.

Подключение холодное водоснабжения (сверху вниз) заключается в следующем:

1. Требуется установка «американки» при подключении водоснабжения на входе в котёл.
2. Установка латунного тройника с краном слива воды. Этот пункт является обязательным при подключении бойлера для удобства слива жидкости.
3. Установка системы безопасности является необходимым условием для подключения бойлера к водоснабжению.

Система включает в себя:

• обратный клапан — для предотвращения оттока нагретой воды из бойлера в случае перепада давления холодной воды или ее отсутствия;
• предохранительный клапан — когда давление внутри бойлера.

Система безопасности включённого водонагревателя не всегда надёжна. Чтобы защитить себя от неприятностей нужно приобрести надёжный обратный предохранительный клапан. Важность безопасности невозможно переоценить.

Предохранительный клапан важен в системе. Например, в котле вышел из строя термостат. В этом случае нагревательные элементы автоматически отключаются, и температура жидкости в баке может достигать 100 градусов. Давление в баке будет быстро расти, что в итоге приведёт к взрыву бака.

Подключение электрического бойлера

Важно знать, как правильно подключить водонагреватель своими руками. Принцип работы несложен, поэтому при монтаже не должно возникнуть никаких проблем.

На начальном этапе подключения необходимо выполнить такие работы:

• выбрать место установки устройства. Важно, чтобы все соединительные элементы имели прямой доступ, так как это позволит легче ремонтировать или обслуживать оборудование;
• подготовить стену, на которой будет установлен электрический бойлер. Она должна быть прочной, чтобы выдержать вес бака;
• непосредственно в месте установки прибора подготовить трубу водоснабжения. В другом случае придётся устанавливать дополнительные трубы.

Схема установки нагревателя

Электрический бойлер имеет нагревательный элемент большой мощности (около 2 киловатт). Чтобы избежать повреждений проводки, ее необходимо подключить к распределительной панели питания через кабель с подходящим сечением. Важно использовать медный провод питания.

Для установки электрического бойлера вам понадобятся следующие инструменты:

• измерительная рулетка, уровень;
• перфоратор или дрель с набором бит;
• ключи для монтажа элементов. Нужно будет использовать гаечный ключ и плоскогубцы;
• для подключения трубопроводов водоснабжения нужны тройники, фитинги;
• установка бойлера предполагает установку на входную трубу запорной арматуры;
• для обеспечения герметичности элементов купите уплотнительную ленту;
• забор и отвод воды в бойлер производится с помощью гибких шлангов;
• возможно, для установки дополнительных водопроводов вам понадобится труба. Отметим, что не все трубы могут выдержать нагретую воду. При покупке тщательно проверяйте их характеристики.

Самостоятельное подключение прибора

Можно самостоятельно установить бойлер, соблюдая несложные правила.

Алгоритм подключения накопительного прибора включает следующие работы:

• монтаж запорной арматуры на впускной и выпускной трубопровод;
• установку обратного клапана;
• установку выхода воды из прибора.

Однако процесс установки может несколько отличаться в зависимости от того, какая труба используется в системе водоснабжения. Рассмотрим, как подключить бойлер к трубам из полипропилена, пластика или металла. Накопительный бойлер соединён с трубами из полипропилена.

Для установки арматуры для труб из полипропилена понадобятся следующие инструменты:

• паяльное оборудование для этого типа труб;
• труборез.

Кроме того, вы можете приобрести тройники для этого типа труб и клапанов. Для подключения полипропиленовых труб нужна муфта типа MPH. Важно знать, как подключить водонагреватель к водопроводу в квартире.

Последовательность соединений:

1. Отключение трубопровода от водоснабжения.
2. На выбранном месте в полипропиленовых трубках делают разрез, а при необходимости подсоединяют отвод к месту установки накопительного водонагревателя.
3. В месте разреза припаивают тройники.
4. Тройники соединяют с трубопроводом.
5. Отводы труб делают для монтажа муфты МРН.
6. К муфте МРН подсоединяют кран.
7. От заглушки к бойлеру прокладывают гибкие шланги либо запорные клапаны соединяются непосредственно с трубами бойлера.

Подключение к металлической трубе

Соединение накопительного электрического бойлера в квартире или частном доме выполняется просто. Это связано с тем, что трубопроводы из металла прокладываются исключительно на поверхности стен или пола помещения.

Так, чтобы подключить накопительный нагреватель к водопроводной трубе, необходимо выполнить следующее:

1. отрезать трубы от водоснабжения;
2. отрезать трубы металла;
3. выполнить монтаж секций трубных тройников;
4. в отводы тройников вставляют дополнительные сегменты труб из металла, или после клапанов непосредственно соединяют гибкие шланги.

Присоединение бойлера к водопроводу из стали

Существующий перечень комплектующих частей для металлических водопроводов решит проблему подключения бойлера к водопроводу из стальных труб без сварочных работ. Это касается тройника — «вампира», который устанавливают непосредственно на поверхность стальной трубы. С помощью таких приборов можно подключить к металлической водопроводной трубе без сварки не только отопительный бойлер, но и стиральную машину, посудомоечную машину и другие устройства.

Тройник «вампир» представляет собою металлический зажим, сбоку от которого имеется впускной канал с предварительно вырезанной резьбой. Тройник закрепляется на очищенной от краски и грязи наружной поверхности трубы через резиновую подкладку и зажимается крепёжными винтами.

После установки тройника сверло на металлическую защитную втулку через трубу в боковой поверхности трубы просверливается отверстие. Естественно, все работы выполняются в закрытом водоснабжении. После этого резьба ввинчивается в шаровой кран, а это гибкий шланг на входе в бойлер или другое оборудование.

Установка запорного клапана

При установке накопительного нагревателя необходимо знать некоторые особенности установки запорной арматуры. Монтажные работы производятся в следующей последовательности:

• возьмите тройник;
• слейте воду из резервуара к боковой части тройника;
• на второй ветке тройника установлен обратный клапан, препятствующий обратному потоку воды;
• после обратного клапана установлены клапаны;
• арматура соединяется с холодным трубопроводом ;
• в некоторых случаях эта линия дополнительно монтируется редуктором, что снижает давление воды в холодном трубопроводе, чтобы быть приемлемым для работы прибора.

Но, чтобы предотвратить повреждение устройства складывания воды, это устройство лучше смонтировать непосредственно на ветке от магистрали водоснабжения.

Подключение проточного нагревателя

Проточный электрический водонагреватель монтируют непосредственно в ветку трубопровода, предусмотренного для горячего водоснабжения. Нужно знать, как правильно подключить бойлер к водопроводу. Необходимо точно следовать инструкции и изучить перед этим схему бойлера.

Подключение происходит таким образом:

1. Перекрытие водоснабжения.
2. В трубопроводе делается зазор.
3. В конце разрывов установлены клапаны.
4. Затем можно демонтировать проточный нагреватель для ремонта без перекрытия водоснабжения.
5. Вход и выход нагревателя подачи соединены к гибким подводным шлангам к запорным клапанам.

Обратите внимание, что при демонтаже устройства сначала перекрывают запорный кран во входной трубе, а затем на выходе. Также при использовании проточного нагревателя сначала включается вода, а затем включается нагреватель. Когда потребность в горячей воде отпала, сначала отключается питание.

Перед работой с трубами можно сначала потренироваться на их обрывках. Таким образом, вы сможете избежать неловких ошибок.

Порядок проверочных работ

Правильное подключение к водопроводу водонагревателя завершено, нужно его заполнить и проверить герметичность соединений. Порядок проверочных работ:

1. Откройте кран подачи горячей воды для удаления воздуха из бака.
2. Откройте кран на холодной «ветке».
3. При рабочем водоснабжении необходимо тщательно изучить все стыки на предмет протечек. Если утечки обнаружены, устранить их перед заполнением прибора водой.

Источник6: 220v.guru
