Инструкция по запуску напольного газового котла Конорд: шаги и рекомендации

Для запуска напольного газового котла Конорд необходимо убедиться в наличии достаточного давления газа и правилах безопасности. Первым шагом является открытие газового клапана, который позволяет газу поступать в котел.

Затем необходимо включить электричество и активировать панель управления, следуя указаниям на ней. После этого проверьте наличие огня в горелке, используя кнопку розжига. Если котел не запускается, стоит проверить наличие ошибок по индикации на экране и, если необходимо, обратиться к специалисту.

Достоинства и недостатки напольного газового котлал Конорд + основные неисправности и отзывы пользователей

Автономные отопительные системы приобретают все большую популярность.

Развитие частного домостроения, появление отдаленных жилых массивов, в которых отсутствует возможность присоединения к централизованным линиям подачи тепла, способствуют увеличению числа пользователей независимыми системами обогрева дома.

Высокий спрос спровоцировал рост предложения — на рынке имеется огромный выбор отопительного оборудования, изготовленного в разных странах и обладающего различной стоимостью.

При этом, порядок цен практически не соотносится с эксплуатационными качествами оборудования, что затрудняет выбор и требует обладания некоторыми познаниями относительно качеств газовых котлов.

Рассмотрим один из интересных и удачных вариантов — напольный газовый котел Конорд.

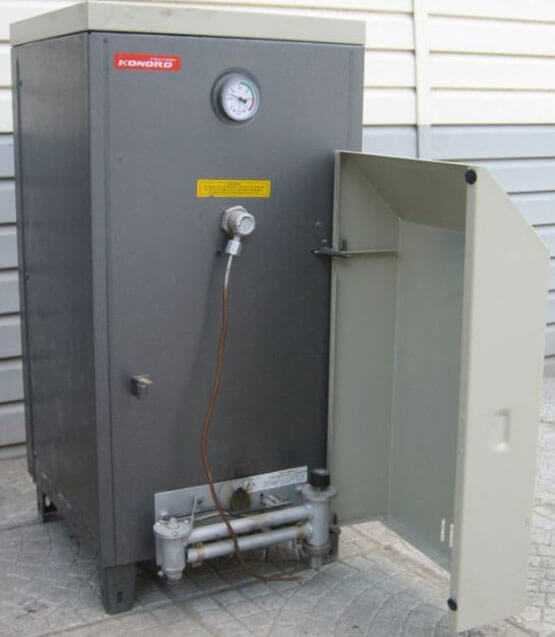

Напольные газовые котлы Конорд

Российская фирма Конорд, головное предприятие которой базируется в Ростове-на-Дону, занимается производством отопительного оборудования уже около полувека.

Анализ тенденций развития современной теплотехники и российских условий эксплуатации привел инженеров фирмы Конорд к совершенно иному пониманию задач отопительного оборудования.

В отличие от западных производителей, делающих ставку на повышение функциональных возможностей и наличие дополнительных систем, российские технологи постарались максимально упростить свои газовые котлы, исключив из конструкции все незначимые узлы и детали.

В результате получен ряд напольных энергонезависимых котлов, оптимальных для использования в российских условиях. Они надежны и стабильны, отсутствие дополнительных функций несколько не ухудшило эксплуатационные качества, а напротив, повысило спрос и предпочтение пользователей.

Советы и рекомендации по уходу

Грамотный уход за котлом, выполняемый регулярно, поможет сохранить его в рабочем состоянии длительное время и избежать различных аварий и несчастных случаев. В противном случае агрегат может сломаться даже на первом году работы. Выполнение нескольких операций предотвратит такой исход событий:

• даже при нормальной работе котла нужно обращаться в одну из организаций, осуществляющих работы в этой сфере, чтобы мастер осмотрел устройство на наличие утечек газа и воды, состояние датчиков и дымохода, а при необходимости произвел ремонтные работы;
• нужно всегда контролировать давление воды внутри или на выходе из системы. Если оно упало ниже 0,8 бар, то воду нужно долить;
• дополнение воды в систему осуществляется обычно прямо через котел, где имеется специальный кран. При этом давление доливаемой воды должно быть больше давления воды из котла. Дополняемая вода должна быть только холодная (до 35°С).

К сведению! Чтобы провести зимние вечера в тепле и с комфортом, нужно правильно ухаживать за своим котлом, а также уметь его разжигать.

В зависимости от модели и производителя этот процесс будет немного отличаться из-за различий в конструкции. Уточнить это возможно в инструкции, прилагаемой к устройству.

Производство газовых отопительных котлов Конорд осуществляет российский завод, расположенный в городе Ростов-на-Дону. Усовершенствование технологий и полное обновление производства позволяет заводу выпускать продукцию, ни в чем не уступающую зарубежным аналогам. Габаритные котлы напольного типа отличаются высокой работоспособностью и надежностью.

Типы

Напольные газовые котлы Конорд не нуждаются в подключении к сети электропитания. Это означает, что использование вентиляторов или насосов исключается.

Камера сгорания у всех агрегатов только открытого типа (атмосферная), циркуляция жидкостей происходит либо естественным путем, либо при помощи внешнего циркуляционного насоса.

Принципиальным различием в конструкции являются только функциональные особенности:

• Одноконтурные котлы, предназначенные для отопления.
• Двухконтурные, способные одновременно с нагревом теплоносителя для отопительной системы готовить горячую воду для хозяйственных потребностей.

Большинство одноконтурных моделей могут быть соединены с внешним бойлером косвенного нагрева, что делает их способными обеспечивать горячее водоснабжение дома в больших объемах, чем двухконтурные образцы.

Помимо этого, имеются отличия в конструкции теплообменника:

• Стальные теплообменники толщиной 3мм.
• Чугунные узлы, обладающие повышенной эффективностью.

Кроме этого, существуют разные типы автоматики управления. Это механические узлы подачи и регулировки газа.

Существуют:

• Итальянские узлы SIT. В маркировке котла обозначаются буквой S.
• Термогидравлические элементы. Обозначаются буквой Н.

С недавнего времени в некоторые модели котлов устанавливают узлы американского производства, что расширяет модельный ряд котлов. В маркировке они обозначаются литерой М.

Особенности

Марка «Конорд» представляет газовые котлы только напольного типа, поэтому каждая модель имеет достаточно крупный размер и кожух, защищенный специальной эмалью.

Характеристику газового котла Конорд для отопления можно дать по следующим описаниям:

• Использование для изготовления котла стали толщиной 3 миллиметра.
• КПД устройства около 90%.
• Необходимость подключения к сети электропитания.
• Приемлемая стоимость.
• Положительные отзывы потребителей.

Газовый котел Конорд представлен несколькими модификациями. Например, с подготовкой горячей воды или без нее. Также агрегаты могут иметь автоматику SIT или термогидравлическую автоматику. Для второго типа котлов необходимо наличие электропитания, за подачу и выключение топлива здесь отвечает термостат.

При достижении определенных температурных значений прекращается подача газа к основной горелке, что позволяет поддерживать необходимую температуру. Не помешает знать, как работает газовый котел отопления, чтобы оценить преимущества данного оборудования.

Котел отопительный газовый Конорд может работать в любых условиях, включая холодную зиму. Правильный расчет мощности позволяет поддерживать установленный температурный режим. Качественная установка горелки повышает продуктивность котла путем создания оптимальной газо-воздушной смеси и теплоизоляции. Это дает возможность направлять большое количество тепловой энергии на обогрев рабочей среды.

Безопасность газового котла Конорд обеспечивается несколькими уровнями защиты:

• Дымоотводный датчик. Это устройство отключает подачу газа в горелку при отсутствии тяги. Кроме того датчик препятствует отключению горелки при краткосрочной обратной тяге от сильного порыва ветра (про

Достоинства и недостатки

Достоинствами напольных газовых котлов Конорд принято считать:

• Надежность, простота конструкции, отсутствие лишних деталей и узлов.
• Изначально сконструированы для эксплуатации в российских условиях.
• Простота управления, стабильность в работе.
• Привлекательный внешний вид, компактные размеры.
• Энергонезависимая конструкция исключает опасность остановки системы при внезапном отключении электропитания.
• Низкая цена.

Недостатками котлов следует считать:

• Необходимость обеспечивать технологический уклон отопительной системы, позволяющий жидкости циркулировать естественным образом.
• Сложность розжига, который выполняется вручную.
• Необходимость периодического сервисного обслуживания.

Недостатки котлов Конорд типичны для всех подобных устройств и могут быть отнесены к специфическим конструкционным особенностям.

Серии и модели

Существует две основные серии котлов Конорд:

• КСц-Г. Это серия одноконтурных котлов со стальным теплообменником КСц означает Котел Стальной с цилиндрическим теплообменником Газовый.
• КСц-ГВ. Двухконтурные модели, буквы ГВ означают Газовый Водонагревательный.

Обе серии могут выпускаться с разным типом автоматики управления, которая в маркировке обозначается последней буквой:

• S — означает итальянскую автоматику SIT.
• Н — термогидравлическая автоматика.
• М — автоматика американского производства.

Помимо этих серий, фирма Конорд выпускает линейку напольных газовых котлов КЧ-Г, одноконтурных, с чугунным теплообменником. Они могут соединяться с внешним бойлером и готовить большие количества горячей воды.

Мощность всех моделей находится в диапазоне 8-50 кВт и выбирается пропорционально размерам дома. Обычно исходят из расчета 1 кВт на 10 кв. м. площади.

Подготовительный этап

Правильное решение вопроса о том, как зажечь газовый котел, должно начинаться с проверки подключения согласно схеме всего необходимого оборудования – это:

• Развязка трубопроводов.
• Батареи, теплые полы, бойлер и прочие потребители.
• Насосы.
• Расширительный бачок.
• Фильтрующие установки.
• Термодатчики.
• Блок управления, контроля и безопасности.
• Источник бесперебойного питания.

Установка, подключение и проверка системы перед тестовым запуском проводится по следующему алгоритму:

• Выполняется подведение отдельной ветки электросети для агрегата.
• Проверяется место, где установлен котел. Прибор должен стоят на рекомендованном расстоянии от стены, окна и двери – во избежание сбоя в работе из-за охлаждения и сквозняков. Основание должно быть прочным и идеально ровным, выверено строительным уровнем. Поблизости не должно располагаться горючих материалов и веществ.
• Осуществляется подключение агрегата к водопроводу. Патрубки оборудования освобождаются от заглушек и соединяются с обвязкой путем фильтрующих модулей с кранами шарового механизма.

Подключение газового котла к трубопроводам Источник utepleniedoma.com

• Подсоединяется газовод от центральной газовой магистрали. Процедура всегда выполняется специалистами газовой службы с последующей установкой счетчика с пломбой.
• Подключается дымоход, проверяются его тяговые характеристики.

Когда все элементы подключены, агрегат обесточивается и вместе с системой заполняется теплоносителем. После этого оборудование и трубы проверяют на предмет протечек. Затем термостат переводят на максимальный уровень – в результате должна включиться индикация переключения рабочих режимов.

Технические характеристики

Рассмотрим параметры котлов Конорд:

Параметр	Значение
Тип котла	Газовый отопительный
Способ монтажа	Напольный
Набор функций	Отопление и горячее водоснабжение
КПД	90 %
Диапазон мощности агрегатов	8-50 кВт
Конструкция камеры сгорания	Открытая (атмосферного типа)
Тип топлива	Природный или сжиженный газ
Материал теплообменника	Нержавеющая сталь 3 мм, чугун
Энергопотребление	Отсутствует
Срок службы, заявленный производителем	Не менее 15 лет
Срок гарантии	3 года

Отзывы владельцев

Для получения сбалансированного и более полного представления о свойствах и эксплуатационных возможностях котлов Конорд следует выслушать владельцев этих агрегатов, пользующихся ими для обогрева своих домов.

Некоторые отзывы пользователей:

Котлы, функционирующие на природном газе, довольно часто используются для обогрева частных домов и дач. В эксплуатации таких приборов нет особых сложностей. Важно лишь правильно провести первый запуск отопительной системы и зажечь газовый котёл. Лучше всего доверить эту процедуру квалифицированному специалисту.

Многие владельцы частных домов выбирают для отопления газовые котлы. Объясняется такой выбор экономической выгодой использования природного топлива, возможностью с помощью одного прибора обогреть большой дом. Газовый котёл не требует постоянного поддерживания процесса горения путём добавления топлива, в процессе его эксплуатации не образуется сажа и копоть. Существуют разные типы котлов:

• Настенные. Имеют компактные размеры и небольшой вес, благодаря чему могут быть установлены в небольшом помещении (кухне, кладовой). Отопительная система, функционирующая за счёт настенного прибора, не нуждается в дополнительной установке насоса, расширительного бака и бойлера, поэтому её монтаж несложен.
• Напольные. Характеризуются большей мощностью, чем настенные, поэтому оптимально подходят для отопления больших площадей. Оснащаются чугунными или стальными теплообменниками, имеющими долгий срок эксплуатации и устойчивыми к коррозии и механическим ударам. Напольные установки могут комплектоваться как атмосферными, так и надувными горелками. Второй вариант позволяет использовать в качестве сырья жидкое топливо.

Также газовые обогреватели делятся на одноконтурные и двухконтурные. Система с двумя контурами не только обогревает помещение, но и дополнительно обеспечивает горячее водоснабжение. Одноконтурные такой дополнительной функции не имеют, чтобы в доме была горячая вода, систему потребуется укомплектовать бойлером.

Каждый отопительный котёл имеет камеру сгорания. В зависимости от конструкции она бывает:

• Открытой. Работает за счёт естественной тяги, поэтому подходит только для помещений с вертикальным дымоходом. Нуждается в эффективной вентиляции, обеспечивающей достаточный приток кислорода и исключающей попадание продуктов сгорания внутрь комнаты.
• Закрытой. Использует в работе принудительную тягу. Наличие электровентилятора и коаксильного дымохода позволяет удалять из камеры продукты сгорания. Закрытой камерой оснащаются все газовые приборы настенного типа.

Независимо от разновидности газовой установки, она является частью единой системы отопления, в которую Входят трубы, радиаторы, насос, расширительный бак и фильтры. Перед тем как разжечь газовый котёл, необходимо убедиться в надёжном соединении элементов.

Первый пуск отопительной системы – ответственный момент, от которого зависит исправность её элементов, слаженность и бесперебойность работы.

Как включить газовый котёл, заполнить радиаторы теплоносителем, спустить воздух, всё проверить и ничего не забыть.

Рассмотрите порядок действий и правила ввода системы отопления в эксплуатацию.

Если котёл новый, и Вы не хотите терять возможность гарантийного обслуживания, придётся пригласить сотрудников сервиса. Они сделают в паспорте соответствующую отметку о том, что первый пуск был произведён по все правилам.

Устройство

Конструкция напольных котлов Конорд максимально упрощена. Основными элементами являются газовая горелка и теплообменник, которые сообща нагревают теплоноситель в отопительный контур.

Забор воздуха и вывод дыма происходит естественным образом, за счет тяги печного типа. Циркуляция теплоносителя естественная, происходит за счет перемещения горячих слоев жидкости вверх.

Работа всех узлов происходит исключительно на механической основе, что исключает опасность остановки котла из-за выхода из строя электроники, внезапного отключения электропитания, перегорания каких-либо элементов и т.д.

В этом состоит основная особенность газовых котлов Конорд — надежность и полная независимость от внешних источников энергии.

Инструкция по эксплуатации

Эксплуатация котлов Конорд не требует от пользователя никаких специфических действий.

Необходимо только поддерживать чистоту, периодически (раз в год) производить техобслуживание и чистку котла от сажи и прочих продуктов горения. Розжиг котла двухступенчатый, производится при помощи пилотной (запальной) горелки.

Порядок действий:

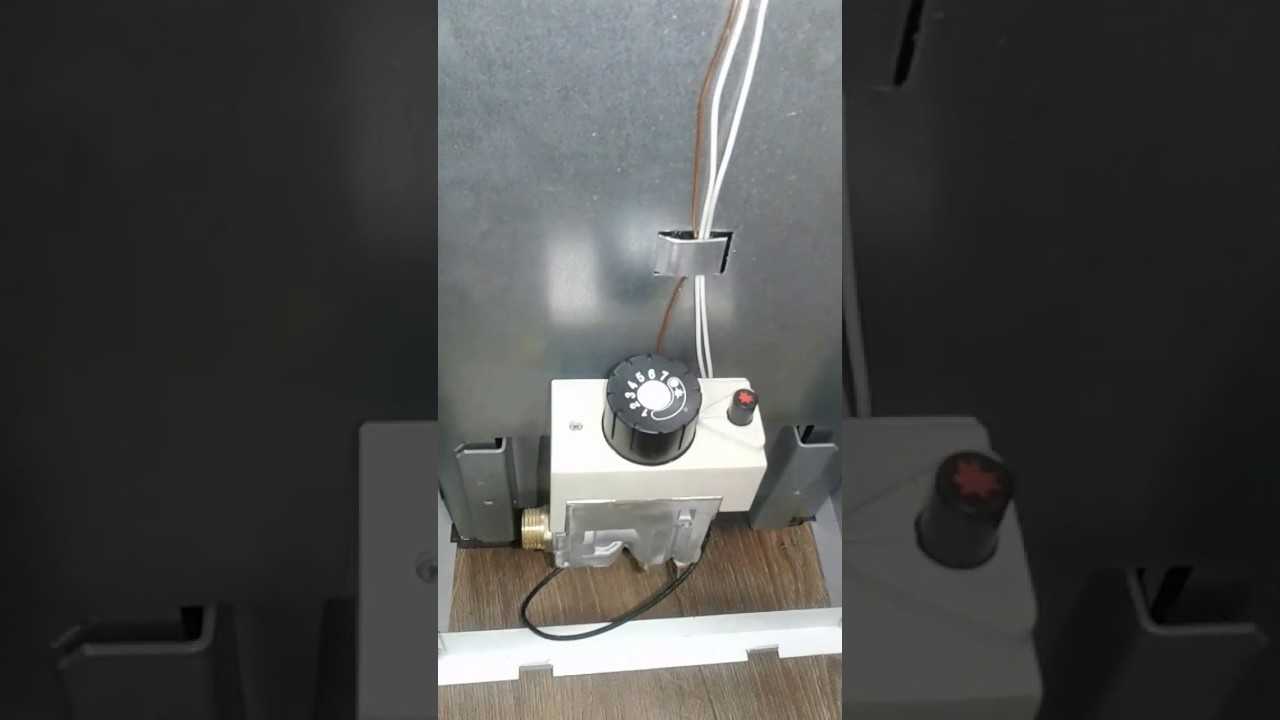

• Установить регулятор в рабочее положение (значок искры).
• Нажать до упора рукоятку и одновременно несколько раз нажать кнопку пьезорозжига, не отпуская рукоятку.
• После появлении пламени на запальной горелке рукоятку отпустить.
• Если розжиг окончился неудачей, процедуру повторяют.

Функция пьезорозжига есть не на всех моделях котлов Конорд. Некоторые из них зажигаются обычной спичкой, по принципу газовой плиты.

Скачать инструкцию для газовых котлов Конорд.

Отзывы о котлах серии КСц-ГВ-Н

Двухконтурные котлы от представлены ещё и серией КСц-ГВ-Н, которая предлагается в моделях с термогидравлической автоматикой. Минимальная мощность составляет 12 кВт, тогда как максимальный уровень находится на том же пределе.

Конструкция дымосборника уникальна, она имеет соответствующий датчик, который отвечает за отключение подачи газа при отсутствие тяги. При кратковременной обратной тяге стабилизация работы котла обеспечивается за счёт того же датчика. Двухконтурные котлы этой серии вы сможете приобрести за 15000 руб. Эта стоимость, по мнению потребителей, немного завышена, но оправдывается достойным качеством.

Основные неисправности

Конструкция котлов Конорд весьма проста и не изобилует множеством деталей. Это позволяет значительно снизить количество слабых мест в конструкции и уменьшить число неисправностей.

К наиболее нагруженным и чаще других выходящим из строя принято относить теплообменник и аппаратуру розжига. Теплообменник подвержен появлению известковых отложений. Дополнительный слой изолирует теплоноситель от стенок, снижая эффективность нагрева.

Приходится увеличивать режим горения, что способствует повышению нагрузки на внешнюю часть теплообменника, которая быстрее выходит из строя. Аппаратура розжига выходит из строя из-за поломок термопары или иных причин.

Также постоянно присутствует опасность засорения форсунок горелки сажей, что устраняется периодической очисткой котла.

Диапазон цен

Котлы Конорд относятся к группе недорогого оборудования. Цены на агрегаты укладываются в диапазон 11-47 тыс. руб., что значительно дешевле, чем импортные агрегаты.

Большим бонусом является энергонезависимость котлов, освобождающая пользователя от необходимости приобретения стабилизатора напряжения за ненадобностью.

Приобретение фильтров для воды необходимо, особенно для жителей регионов с жесткой водой. Также надо заключать договор гарантии, который тоже придется оплатить.

Опрессовка и промывание

Опрессовка системы – не самый необходимый подготовительный этап, но желательный, поскольку заранее покажет дефекты и течи, если они есть. Опрессовку не всегда делают, из-за отсутствия специального насоса и нежелания вызывать бригаду, но если отопление даст сбой в разгар холодов, затраты могут быть гораздо больше!

Особенно важно проводить проверку новой системы и той, которая наоборот, служит уже несколько лет.

Стоимость опрессовки в строительных фирмах от 3000 руб. Дополнительно могут взять плату за выезд на объект (около 2 тыс. руб.). К слову сказать, ручной опрессовочный насос обойдётся в 4,5 – 6 тыс. руб.

Источник3: teplospec.com

Чем хорош газовый котел Конорд – характеристики, преимущества, виды

Производство газовых отопительных котлов Конорд осуществляет российский завод, расположенный в городе Ростов-на-Дону. Усовершенствование технологий и полное обновление производства позволяет заводу выпускать продукцию, ни в чем не уступающую зарубежным аналогам. Габаритные котлы напольного типа отличаются высокой работоспособностью и надежностью.

Особенности

Марка «Конорд» представляет газовые котлы только напольного типа, поэтому каждая модель имеет достаточно крупный размер и кожух, защищенный специальной эмалью.

Характеристику газового котла Конорд для отопления можно дать по следующим описаниям:

• Использование для изготовления котла стали толщиной 3 миллиметра.
• КПД устройства около 90%.
• Необходимость подключения к сети электропитания.
• Приемлемая стоимость.
• Положительные отзывы потребителей.

Совет: Не делайте ОШИБКИ в расчётах!Используйте строительные калькуляторы онлайн — расчёт строительных материалов и конструкций для ремонта и стройки быстро и точно.

Газовый котел Конорд представлен несколькими модификациями. Например, с подготовкой горячей воды или без нее. Также агрегаты могут иметь автоматику SIT или термогидравлическую автоматику. Для второго типа котлов необходимо наличие электропитания, за подачу и выключение топлива здесь отвечает термостат.

При достижении определенных температурных значений прекращается подача газа к основной горелке, что позволяет поддерживать необходимую температуру. Не помешает знать, как работает газовый котел отопления, чтобы оценить преимущества данного оборудования.

Котел отопительный газовый Конорд может работать в любых условиях, включая холодную зиму. Правильный расчет мощности позволяет поддерживать установленный температурный режим. Качественная установка горелки повышает продуктивность котла путем создания оптимальной газо-воздушной смеси и теплоизоляции. Это дает возможность направлять большое количество тепловой энергии на обогрев рабочей среды.

Безопасность газового котла Конорд обеспечивается несколькими уровнями защиты:

• Дымоотводный датчик. Это устройство отключает подачу газа в горелку при отсутствии тяги. Кроме того датчик препятствует отключению горелки при краткосрочной обратной тяге от сильного порыва ветра (прочитайте также: "Если задувает газовый котел ветром — что делать и как решить проблему").
• Контроль наличия пламени на основной горелке. Подача газа прекращается при отсутствии пламени.
• Контроль температуры в отопительном контуре. Достижение предельных температурных значений приводит к прекращению нагрева теплоносителя.

Газовые котлы Конорд могут нормально функционировать при низком давлении топлива.

Все модели представленного оборудования имеют маркировку КСц-Г-10S, также можно встретить маркировку КСц-ГВ-12. Каждая буква имеет свое обозначение:

• Буква «К» обозначает котел.
• Буквой «С» материал, из которого он изготовлен. В данном случае – это сталь.
• Буква «Ц» означает, что топка в данном котле выполнена в форме цилиндра.
• Одна буква «Г» означает, что газовый котел.
• Сочетанием букв «ГВ» обозначаются газовые котлы с функцией горячего водоснабжения. Сейчас популярны котлы АОГВ, известные своей практичностью.
• Цифрами в маркировке обозначают уровень максимальной мощности. При выборе данного параметра необходимо брать 1 кВт для обогрева площади в 10 м 2 помещения высотой не больше 2,5 м.

Технические характеристики

Всем моделям присущи следующие технические характеристики газового котла Конорд:

• Гарантия безупречной работы в течение 3 лет.
• Возможность эксплуатации на протяжении 15 лет.
• Котлы с чугунными теплообменниками способны работать на протяжении четверти века.
• Теплообменники из стали холодного проката позволяют выдерживать термические деформации.
• Использование в качестве теплоносителя водопроводной воды.
• Запрет на применение антифриза.
• Подключение к системе с естественной или принудительной циркуляцией рабочей среды.

Правила установки, как включить правильно напольный котел

Установку, настройку и ввод в эксплуатацию напольного газового котла Конорд рекомендуется доверять специалистам сертифицированных сервисных центров. Только в этом случае можно рассчитывать на актуальность гарантийного срока. После монтажа оборудования в техническом паспорте изделия обязательно делается соответствующая запись.

Ежегодно специалистами сервисного центра проводится технический осмотр котла, о чем также делается отметка в паспорте. Гарантия не распространяется на изделия, в паспорте которых отсутствуют эти отметки.

В процессе монтажа газового котла необходимо принимать во внимание следующее:

• Нельзя устанавливать оборудование на сгораемом полу, необходимо сделать подложку из материала, устойчивого к возгоранию. Размер подложки должен превышать габариты котла на 0,5 метра с каждой стороны.
• Для нормальной циркуляции рабочей среды в системе нижний патрубок котла следует монтировать ниже радиаторов отопления.
• Газовый котел Конорд для отопления частного дома может подключаться к трубам из любого материала. Однако при соединении сваркой рекомендуется сделать несколько резьбовых стыков для возможного устранения неполадок.

Совет: Не делайте ОШИБКИ в расчётах!Используйте строительные калькуляторы онлайн — расчёт строительных материалов и конструкций для ремонта и стройки быстро и точно.

Рекомендации по использованию газовых котлов Конорд

Надежность и доступная цена делают отопительный котел Конорд достаточно популярным. Однако и у них есть один недостаток: беспричинное угасание котла.

Существует несколько факторов, по причине которых возникает такая ситуация, и способов их устранения:

• Горелка и форсунки подачи газа загрязнены. Необходимо с помощью щетки и пылесоса провести очистку этих частей.
• К горелке не поступает необходимое количество воздуха. Для полноценной работы, перед тем как включить газовый котел Конорд, требуется провести чистку форсунок подачи воздуха и улучшить работу вентиляционной системы.
• Произошло окисление контактов термостата. Решить проблему помогает зачистка контактов или их шевеление на месте.
• Неисправные датчики. Неправильная работа датчика тяги или датчика наличия пламени может стать причиной прекращения работы котла.

Большинство причин доступно для самостоятельного устранения, но в некоторых ситуациях требуется помощь сотрудника сервисной службы.

Иногда можно столкнуться со следующей проблемой: теплоноситель в системе имеет довольно низкую температуру. Чаще всего рекомендации по ее устранению имеются в инструкции по применению газового котла Конорд. Необходимо включить термостат на полную мощность и увеличить подачу газа на горелку.

В летний период работа напольных газовых котлов Конорд имеет свои особенности. Для отключения отопительного контура требуется прекратить подачу воды. Работа одной пилотной горелки позволяет в течение часа нагреть воду до 60 0 С. При незначительном расходе водой можно пользоваться на протяжении двух часов. Если активного использования воды не будет, то нагретый котел следует отключить. В противном случае вода может закипеть, что приводит к выходу котла из строя.

Описание некоторых моделей

Модельный ряд газовых котлов «Конрод» представлен несколькими основными моделями:

• КСц-Г-S – котел одноконтурного типа, оснащенный автоматикой SIT. Мощность агрегата варьируется в пределах от 8 до 30 кВт. Вода может нагреваться до 60-90 градусов, рабочее давление может колебаться от 0,2 до 1,9 бар.
• КСц-Г-Н – это также модель одноконтурного типа, но с термогидравлической автоматикой. Котлы выпускаются мощностью от 10 до 30 кВт, для изготовления цилиндрического теплообменника использовалась сталь холодного проката.
• КСц-ГВ-S – агрегат двухконтурного типа с автоматикой SIT и мощностью не меньше 12 кВт. Котел полноценно функционирует при подключении к системе с естественной и принудительной циркуляцией.
• КСц-ГВ-Н – двухконтурная модель газовых котлов, оснащенная термогидравлической автоматикой. Мощность котла составляет от 12 до 30 кВт. Имеется функция отключения газа при отсутствии тяги. При кратковременной обратной тяге устройство нормализует работу.

Совет: Не делайте ОШИБКИ в расчётах!Используйте строительные калькуляторы — онлайн расчёт строительных материалов и конструкций для ремонта и стройки быстро и точно.

Источник4: teplospec.com

Источник5: newsaler.ru

Как зажечь котел конорд напольный

Котел Конорд с конструкцией стального цилиндрического теплообменника изготовленного из холоднокатаного металла, предлагается заводом в одно- и двухконтурном исполнении. Срок службы снижен по сравнению с чугунным до 15 лет. В конструкциях применяются два варианта автоматики.

Первый вариант: автоматика SIT итальянской компании известной своим качеством по всему миру. Устанавливается в подавляющим числе всех изготавливаемых котлов в Евросоюзе, таких знаменитых устройствах как: IMMERGAS, Fondital, Vaillant, Bosch и многие другие. Клапан SIT позволяет гарантировать стабильную заданную температуру.

Кроме того, автоматика контролирует устойчивую эксплуатацию с пониженным значением давления газа в городской магистрали. Так номинальное значение предусматривает эксплуатацию с давлением в 1,3 кПа, но падение до 0,6 кПа не является большой проблемой и газовый котел Конорд продолжает устойчивую работу, несмотря на то что это на 46% меньше необходимого.

Одноконтурный, с автоматикой SIT – только отопление:

КСц-Г-8S Теплопроизводительность =8 кВт КСц-Г-10S Теплопроизводительность =10 кВт КСц-Г-12S Теплопроизводительность =12 кВт КСц-Г-16S Теплопроизводительность =16 кВт КСц-Г-20S Теплопроизводительность =20 кВт КСц-Г-25S Теплопроизводительность =26 кВт КСц-Г-30S Теплопроизводительность =30 кВт КСц-Г-40S Теплопроизводительность =40 кВт КСц-Г-50S Теплопроизводительность =50 кВт

Одноконтурный, с термогидравлической автоматикой

Второй вариант более бюджетный, укомплектован автоматикой типа АГУ-Т-М отечественной разработки. АГУ – автоматическое газогорелочное устройство, состоит из насадок и автоматики безопасности.Основные производители Мимакс и Тагонрог. Автоматика АГУ состоит из:

1. термодатчика;
2. запальника с термо – биметаллической пластиной;
3. регулировочного винта с рычагом;
4. газового клапана;
5. блок-кран;
6. соединительные детали.

1. Проверяем тягу, отодвигаем заслонку, разжигаем запальник.
2. Нажмем газовый клапан, разжигаем фитиль. Фиксируем и не отпускаем кнопку пока не нагреется биметаллическая пластина.
3. Продолжая удерживать кнопку, следим за рычагом. Он наползёт на надпись «на кнопке», нам необходимо дождаться момента, когда он зафиксируется.
4. Освобождаем от нажатия газовый клапан и задаем требуемую температуру посредством ручки управления.

Отечественная автоматика дает возможность купить котел Конорд чуть дешевле. В противовес европейским аналогам отличается наиболее простой конструкцией. Она энергонезависимая –не требуется питание от электрической сети. Процесс запуска производится ручным методом посредством розжига спичками или зажигалкой. К слову сказать термогидравлическая автоматика типа АГУ-Т-М находит широкое распространение в российских газовых котлах

Подобная автоматика по отзывам покупателей, совершенно неприхотливая, а напольный котел Конорд оснащенный ею, не “капризный”. Ко всему прочему, не составляет труда найти запчасти на рынке даже далеко от городских центров. Цены также не вызывают нареканий, к примеру одна из часто востребованных деталей – биметаллическая пластина встречается повсеместно не дороже 100 рублей.

КСц-Г-10Н Теплопроизводительность =10 кВт КСц-Г-12Н Теплопроизводительность =12 кВт КСц-Г-20Н Теплопроизводительность =20 кВт КСц-Г-25Н Теплопроизводительность =25 кВт КСц-Г-30Н Теплопроизводительность =30 кВт

Двухконтурный с ГВС, и регулировочной автоматикой SIT

Напольный газовый котел Конорд в случае оснащения двумя контурами, справляется с задачей отопления сооружений и одновременно способен приготавливать горячую воду используемую в хозяйственных нуждах домочадцев. Конструкция использует зарекомендовавшую себя функцию модуляции. Работоспособность горелки, используя модуляцию, значительно повышает эффективность горячего водоснабжения.

КСц-ГВ-8S Теплопроизводительность =8 кВт КСц-ГВ-10S Теплопроизводительность =10 кВт КСц-ГВ-12S Теплопроизводительность =12 кВт КСц-ГВ-16S Теплопроизводительность =16 кВт КСц-ГВ-20S Теплопроизводительность =20 кВт КСц-ГВ-25S Теплопроизводительность =25 кВт КСц-ГВ-30S Теплопроизводительность =30 кВт

Двухконтурный с ГВС, с термогидравлической автоматикой

КСц-ГВ-12Н Теплопроизводительность =12 кВт КСц-ГВ-20Н Теплопроизводительность =20 кВт КСц-ГВ-25Н Теплопроизводительность =25 кВт КСц-ГВ-30Н Теплопроизводительность =30 кВт

Котел Конорд расшифровка

• К – котел
• С – сталь материал изготовления теплообменника
• Ч – чугун материал изготовления теплообменника
• Г – газовый
• В – контур ГВС
• Ц – цилиндрический.

Напольные газовые котлы Конорд

Российская фирма Конорд, головное предприятие которой базируется в Ростове-на-Дону, занимается производством отопительного оборудования уже около полувека.

Анализ тенденций развития современной теплотехники и российских условий эксплуатации привел инженеров фирмы Конорд к совершенно иному пониманию задач отопительного оборудования.

В отличие от западных производителей, делающих ставку на повышение функциональных возможностей и наличие дополнительных систем, российские технологи постарались максимально упростить свои газовые котлы, исключив из конструкции все незначимые узлы и детали.

В результате получен ряд напольных энергонезависимых котлов, оптимальных для использования в российских условиях. Они надежны и стабильны, отсутствие дополнительных функций несколько не ухудшило эксплуатационные качества, а напротив, повысило спрос и предпочтение пользователей.

Особенности

Марка «Конорд» представляет газовые котлы только напольного типа, поэтому каждая модель имеет достаточно крупный размер и кожух, защищенный специальной эмалью.

Характеристику газового котла Конорд для отопления можно дать по следующим описаниям:

• Использование для изготовления котла стали толщиной 3 миллиметра.
• КПД устройства около 90%.
• Необходимость подключения к сети электропитания.
• Приемлемая стоимость.
• Положительные отзывы потребителей.

Газовый котел Конорд представлен несколькими модификациями. Например, с подготовкой горячей воды или без нее. Также агрегаты могут иметь автоматику SIT или термогидравлическую автоматику. Для второго типа котлов необходимо наличие электропитания, за подачу и выключение топлива здесь отвечает термостат.

При достижении определенных температурных значений прекращается подача газа к основной горелке, что позволяет поддерживать необходимую температуру. Не помешает знать, как работает газовый котел отопления, чтобы оценить преимущества данного оборудования.

Котел отопительный газовый Конорд может работать в любых условиях, включая холодную зиму. Правильный расчет мощности позволяет поддерживать установленный температурный режим. Качественная установка горелки повышает продуктивность котла путем создания оптимальной газо-воздушной смеси и теплоизоляции. Это дает возможность направлять большое количество тепловой энергии на обогрев рабочей среды.

Безопасность газового котла Конорд обеспечивается несколькими уровнями защиты:

Газовые котлы Конорд могут нормально функционировать при низком давлении топлива.

Все модели представленного оборудования имеют маркировку КСц-Г-10S, также можно встретить маркировку КСц-ГВ-12. Каждая буква имеет свое обозначение:

• Буква «К» обозначает котел.
• Буквой «С» материал, из которого он изготовлен. В данном случае – это сталь.
• Буква «Ц» означает, что топка в данном котле выполнена в форме цилиндра.
• Одна буква «Г» означает, что котел газовый.
• Сочетанием букв «ГВ» обозначаются газовые котлы с функцией горячего водоснабжения. Сейчас популярны котлы АОГВ, известные своей практичностью.
• Цифрами в маркировке обозначают уровень максимальной мощности. При выборе данного параметра необходимо брать 1 кВт для обогрева площади в 10 м2 помещения высотой не больше 2,5 м.

Рекомендации по использованию газовых котлов Конорд

Надежность и доступная цена делают отопительный котел Конорд достаточно популярным. Однако и у них есть один недостаток: беспричинное угасание котла.

Существует несколько факторов, по причине которых возникает такая ситуация, и способов их устранения:

• Горелка и форсунки подачи газа загрязнены. Необходимо с помощью щетки и пылесоса провести очистку этих частей.
• К горелке не поступает необходимое количество воздуха. Для полноценной работы, перед тем как включить газовый котел Конорд, требуется провести чистку форсунок подачи воздуха и улучшить работу вентиляционной системы.
• Произошло окисление контактов термостата. Решить проблему помогает зачистка контактов или их шевеление на месте.
• Неисправные датчики. Неправильная работа датчика тяги или датчика наличия пламени может стать причиной прекращения работы котла.

Большинство причин доступно для самостоятельного устранения, но в некоторых ситуациях требуется помощь сотрудника сервисной службы.

Иногда можно столкнуться со следующей проблемой: теплоноситель в системе имеет довольно низкую температуру. Чаще всего рекомендации по ее устранению имеются в инструкции по применению газового котла Конорд. Необходимо включить термостат на полную мощность и увеличить подачу газа на горелку.

В летний период работа напольных газовых котлов Конорд имеет свои особенности. Для отключения отопительного контура требуется прекратить подачу воды. Работа одной пилотной горелки позволяет в течение часа нагреть воду до 60С. При незначительном расходе водой можно пользоваться на протяжении двух часов.

Если активного использования воды не будет, то нагретый котел следует отключить. В противном случае вода может закипеть, что приводит к выходу котла из строя.

Способы очистки

Очистка производится двумя способами: механическим и химическим

Механическая чистка

Способ чистки несовершенен и подразумевает механическое воздействие. Следует аккуратно снимать сажу, чтобы не повредить внутреннюю поверхность котла и деталей, которые в дальнейшем могут привести к коррозии металла. Часто инструменты идут в комплекте с котлом-это ершики, щетки и скребки. Так же возможно применение воздушной чистки, когда под давлением подается теплый воздух.

Химическая чистка

Наносить средства для очистки деталей рекомендуется в СИЗ (средствах индивидуальной защиты), обычно используются перчатки на резиновой основе, так получится уберечь кожу от взаимодействия с вредными веществами. Химические вещества очищают не только сажу, но и металл, что в дальнейшем может привести к его разрушению. Таким способом лучше пользоваться на незначительных загрязнениях и небольших участках загрязнения.

Гидродинамическая очистка

Гидродинамическая очистка или как почистить дизельный котел от сажи.

Применяется в котлах с небольшой толщиной загрязнения, а так же когда необходимо быстрота исполнения. Оборудование для такой промывки состоит из:

• насоса и
• емкости с водой, которая подается под большим давлением.

Благодаря такой чистке сажа и копоть удаляются довольно быстро, но данный метод применим только специалистами, в домашних условиях не рекомендуется.

Чистка бустером

Порядок действий при промывке теплообменника бустером( на примере очистки котла жуковского от сажи):

Во время такой чистки рекомендуется несколько раз менять реагент, так как старый постепенно снижает свои свойства. Такой способ чаще всего проводят специалисты.

Что такое пластина биметаллическая

Элемент, обладающий свойством деформироваться (изгибаться) в одном направлении под воздействием повышенной температуры, получил название биметаллическая пластина. По названию можно догадаться, что в составе пластины имеются два металла. Каждый из них имеет свою величину коэффициента температурного расширения. В результате при нагреве такой пластины один компонент ее расширяется на определенную величину, а второй на другую.

Это приводит к изгибу, форма которого зависит от разности температурных коэффициентов. Скорость деформации прямо пропорциональна изменению температуры. При охлаждении пластины она приобретает исходное положение. Пластина является монолитным соединением и может работать сколь угодно долго.

Особенности конструкции

• Удобная регулировка. Нагрев корректируется механическим поворотным регулятором, позволяющим менять силу огня.
• Простой розжиг — никакой сложной автоматики, которая в импортных аналогах часто заставляет понервничать.
• Благодаря особой конструкции теплообменник из холоднокатаной стали устойчив к перегреву, что позволяет заметно повысить срок службы.
• Горелка способна функционировать даже на самом малом давлении газа.
• Низкие теплопотери — имеется теплоизоляция корпуса.
• Габариты скромные. Напольные аппараты всегда больше навесных, но у «Конорд» размеры вполне приемлемые для небольших помещений. Стильный дизайн — легко сочетаются с современными интерьерами.
• Корпус облицован листами из стали (толщина 3 мм): благодаря порошковому покрытию, они характеризуются повышенной термостойкостью.
• Пламя горелки модулируется автоматически — аппарат экономичен и эффективен.
• Предусмотрен переход на другое топливо.
• Система безопасности защищает устройство от аварийных ситуаций.

Преимущества и недостатки оборудования

Обе разновидности газовых котлов отличаются простотой в управлении, эффективностью и долговечностью. А еще они обладают привлекательным внешним видом.

Конструкция каждого вида газового котла разработана с целью удовлетворить потребности различных категорий пользователей, что наглядно демонстрируют их достоинства и недостатки. А также они дают возможность разобраться в отличиях одноконтурного газового котла от его двухконтурного аналога, помогая потенциальному покупателю сделать правильный выбор.

Плюсы и минусы одноконтурных агрегатов

Такие изделия способны обеспечить стабильный обогрев помещений любой площади, этажности, удаленности от теплообменника.

А, кроме того, одноконтурные котлы:

• более надежны, чем их двухконтурные аналоги, конструкция которых более сложная, что и приводит к несколько большему количеству поломок;
• проще в обслуживании, что Вызвано конструктивными особенностями;
• дешевле.

Важным преимуществом является и то, что одноконтурные агрегаты могут стать базой для подключения другого оборудования. Что позволит расширить их функциональность и повысить комфортность проживания.

Всегда следует помнить о том, что при необходимости обеспечить в помещениях горячее водоснабжение вместе с одноконтурным котлом придется покупать накопительный бойлер. А это приведет к немалым дополнительным расходам. А еще комплект перечисленного оборудования займет немало места, что может быть критичным для небольших квартир

Подключение накопительных бойлеров позволит обеспечить помещения горячим водоснабжением. Причем вода в любой момент будет подаваться горячей, чего не всегда можно добиться от двухконтурных аналогов

У такой разновидности оборудования при отсутствии необходимости в горячем водоснабжении ярко выраженных недочетов нет. Но в противном случае сразу же сказывается отсутствие универсальности. Которая приводит к необходимости покупки дополнительного электронагревательного прибора.

В результате его совместная эксплуатация с одноконтурным котлом приводит к:

• большим затратам на покупку, монтаж, обслуживание;
• ограниченному объему воды для бытовых нужд – для совместного использования с одноконтурными агрегатами чаще всего покупаются бойлеры, поэтому может возникнуть вопрос о рациональном расходе воды, объем которой зависит от вместительности накопителя;
• большей нагрузке на проводку.

Последний недостаток актуальный в случаях, если в доме или квартире старая проводка или параллельно используется мощное электротехническое оборудование. Так, может понадобиться модернизация электропроводки и подбор кабеля большего сечения.

Следует знать и о том, что комплект из одноконтурного котла и бойлера занимает ощутимо больше места, чем один двухконтурный котел. И при ограниченном пространстве это может быть существенным недостатком.

Достоинства и недостатки двухконтурных котлов

Агрегаты, которые относятся к указанному виду с некоторыми ограничениями, но все же способны обеспечивать горячей водой сразу две системы (отопления, горячего водоснабжения). А также они занимают меньше места, чем их аналоги с бойлерами. В результате двухконтурные котлы более удобные при использовании.

Обе разновидности газовых котлов отличаются простотой в управлении, эффективностью и долговечностью. А еще они обладают привлекательным внешним видом

Кроме того, конкурентная борьба производителей привела к тому, что разница в стоимости обоих разновидностей агрегатов постепенно нивелируется.

Поэтому сегодня можно найти двухконтурный котел цена которого превышает аналогичный показатель одноконтурного изделия незначительно. Что в ряде случаев также можно считать преимуществом.

Если говорить о минусах двухконтурных котлов, то самым важным считается невозможность моментально обеспечить горячей водой одинаковой температуры все точки водопотребления в доме или квартире.

Так, в их теплообменниках нагревается такое количество воды, которое нужно прямо сейчас. То есть запас не создается. В результате температура воды может отличаться от ожидаемой или меняться по ходу ее использования. Так случается при изменении давления, напора, к примеру, после открытия/закрытия второго крана.

При использовании двухконтурного котла нередко температура воды отличается в двух разных точках водозабора — горячая вода может доставляться к нужной точке с опозданием, причем существенным. Что неудобно и приводит к дополнительным расходам

Что касается установки, то монтаж двухконтурных котлов — это более сложная процедура, особенно на стадии проектирования. Так как придется соблюсти многочисленные рекомендации производителя

Источник6: newsaler.ru
