Для чего давление в системе отопления

Давление в системе отопления в частном доме На стадии проектирования системы отопления частного дома давление оговаривается в жестких рамках. На многих...

Давление в системе отопления в частном доме

Давление в системе отопления в частном доме

На стадии проектирования системы отопления частного дома давление оговаривается в жестких рамках. На многих участках разводки системы проектом устанавливаются устройства его контроля и поддержания. Мы расскажем вам о том, каким должно быть давление и о чем говорит любое отклонение от нормы.

Давление в системе отопления в частном доме

Для чего нужно давление в системе отопления

В расчет принимается только избыточное давление в системе, превышающее естественное атмосферное. Именно его показывают манометры, и его нужно контролировать. Включает в себя:

  1. Статическое — давление столба жидкости, равное высоте контура отопления от самой верхней точки до ее основания.
  2. Динамическое — давление, создаваемое насосом, а также в ходе конвективного движения жидкости по трубам и каналам.

Однако оно не постоянно и регулярно меняется в ходе эксплуатации за счет:

Проблема с системой отопления. Растет давление в системе отопления

  • теплового расширения теплоносителя при нагреве;
  • уменьшения объема теплоносителя при остывании;
  • линейного расширения труб;
  • наличия воздуха;
  • локально, в точках с изменением сечения канала, запорной арматуре, точке соединения труб с отличным диаметром.

Давление в системе отопления в частном доме

В нормальном состоянии весь контур отопления — это сбалансированная гидродинамическая система, в которой поддерживается постоянный и равномерный ток теплоносителя и с эффективным теплопереносом между котлом и воздухом в помещении, как крайними точками всей системы.

Учитывать следует несколько граничных факторов:

  1. При снижении давления ниже атмосферного увеличивается риск закипания теплоносителя при температуре ниже 100 °С. Повышается риск попадания газа, водяного пара в трубы и образования воздушных пробок, способных перекрыть ток воды.
  2. При повышении увеличивается КПД отопления. С ростом давления снижается гидродинамическое сопротивление всех элементов контура, а также поддерживается переходное или турбулентное движение воды.
  3. С чрезмерным повышением возрастает риск поломок. При превышении допустимого давления для самого слабого звена в контуре возможно образование протечки или разрыва.

Давление в системе отопления в частном доме

В системе с естественной циркуляцией давление лишь немногим выше статического и формируется лишь за счет высоты самого верхнего уровня воды в контуре.

В системе с принудительной циркуляцией давление задается рядом регулирующих устройств, и от правильного выбора его значения зависит работоспособность обогрева в доме.

Высокое давление в системе отопления «ПолтерГей» Ты сможешь найти причину? Пиши в коментах.

Выбор оптимального давления

Для естественной циркуляции давление задается позицией расширительного бака. Он устанавливается в самой верхней точке контура и нужен для компенсации теплового расширения воды или для сброса воздуха. Уровень установки бака и наполнения задает общее давление в системе. На каждые десять метров высоты водяного столба давление в нижней точке повышается примерно на 1 атм.

На практике расширительный бак подключается к верхней точке разводки непосредственно над котлом. От этой точки отводится раздатка, коллектор, труба большого диаметра, проходящая по периметру отапливаемого помещения с постоянным уклоном. Бак желательно поднять над раздаткой еще метров на 5–7 так, чтобы в любой части контура, где поддерживается циркуляция теплоносителя, создавалось избыточное давление. Это повысит КПД отопления.

Давление в системе отопления в частном доме

С принудительной циркуляцией весь контур герметичен, а давление задается изначально при заполнении теплоносителем, регулируется с помощью расширительного бака мембранного типа.

Давление в контуре принимает минимальное значение в холодном состоянии и максимальное при нагреве теплоносителя до рабочей температуры. Номинальное рабочее давление рассчитывается для определенной температуры теплоносителя.

Номинальное избыточное давление подбирается таким образом, чтобы при любом естественном изменении в ходе нагрева или охлаждения теплоносителя, труб, теплообменника и радиаторов фактическое значение:

  • не опустилось ниже нуля, то есть меньше атмосферного;
  • не превысило допустимый порог для самого «слабого» звена в контуре.

На практике допустимый диапазон значений получается широким, потому следует отталкиваться от верхнего порога, не забывая, что при повышении давления в системе отопления его КПД повышается.

При выяснении самого «слабого» звена, устройства или элемента разводки следует учитывать, что допустимое давление зависит от температуры. Например, с повышением температуры для полимерных труб сильно занижается допустимое максимальное рабочее давление, при котором гарантируется их безотказная работа.

Давление в системе отопления в частном доме

Информацию о допустимых условиях эксплуатации следует брать из технической документации к оборудованию и материалам, из которых монтируется система отопления. Учитывая высокую степень стандартизации, можно с уверенностью сказать, что закрытая система отопления будет настроена в пределах от 1,5 до 3–4 атмосфер. Расширительные баки, группы безопасности, котлы и циркуляционные насосы чаще всего конструируются и производятся именно для работы в этом диапазоне.

Нормализация давления

Чтобы поддерживать постоянное давление и компенсировать тепловое расширение теплоносителя и конструкционных элементов, используется расширительный бак.

Когда теплоноситель, нагреваясь, увеличивает свой объем, излишек поступает в него. Как только температура падает, теплоноситель сжимается, из расширительного бака жидкость поступает обратно в контур, сохраняя рабочий объем жидкости.

Давление в системе отопления в частном доме

Для открытого типа отопления расширительный бак является достаточным устройством для компенсации теплового расширения, а заодно и для отвода воздуха.

В закрытых, герметичных системах отопления потребуется:

  1. Расширительный бак мембранного типа.
  2. Воздухоотводчик.
  3. Предохранительный клапан.

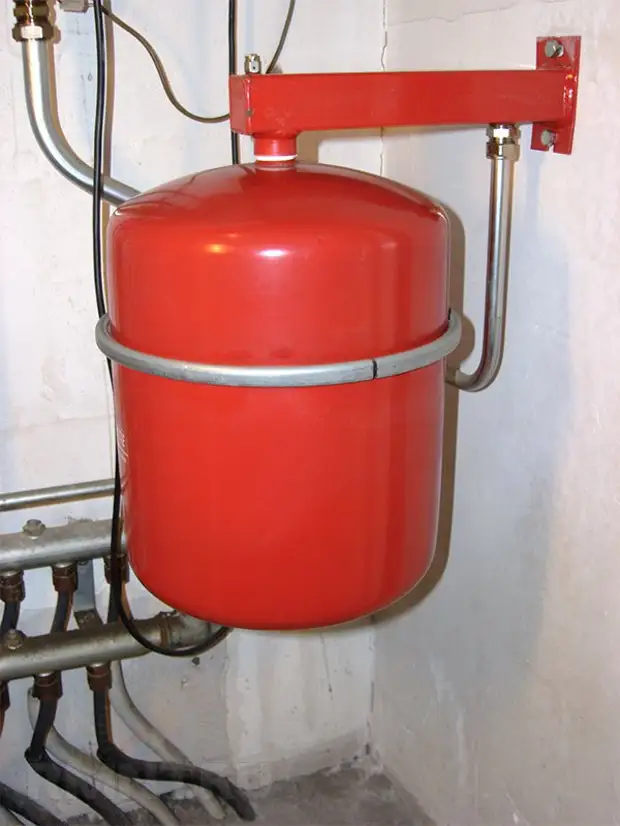

Бак представляет собой герметичную емкость, внутри которой объем разделен на две части с помощью эластичной мембраны. С одной стороны имеется доступ теплоносителя через штуцер для подключения, с другой воздушная камера, в которой создается избыточное давление, как у автомобильных камер в колесах. Излишки теплоносителя при расширении поступают в бак, отводя мембрану в сторону воздушной камеры.

Давление в системе отопления в частном доме

Для определения граничных значений и решения проблем с превышением допустимого давления или образованием газовых карманов используется группа безопасности с включенным в ее состав манометром, автоматическим воздухоотводчиком и предохранительным клапаном. Клапан срабатывает при превышении заданного максимального значения давления в контуре отопления и сбрасывает часть теплоносителя.

Давление в системе отопления в частном доме

Способ контроля и диагностика

Для контроля используются манометры. Это могут быть датчики с цифровым или аналоговым выходом для подключения к микроконтроллеру или же классические модели с циферблатом и стрелкой.

Давление в системе отопления в частном доме

За счет наличия динамического давления, напора, создаваемого насосом, а также различных сопротивлений элементов разводки давление в контуре не постоянно в различных точках. Важно знать значения:

  1. До и после котла.
  2. На входе и выходе циркуляционного насоса (каждого, если их несколько).
  3. Аналогично с двух сторон от фильтра грубой очистки.
  4. В расширительном баке.

Учитывая последовательное подключение всех указанных элементов, потребуется всего два-три манометра, чтобы получить полное представление о состоянии системы.

Давление в системе отопления в частном доме

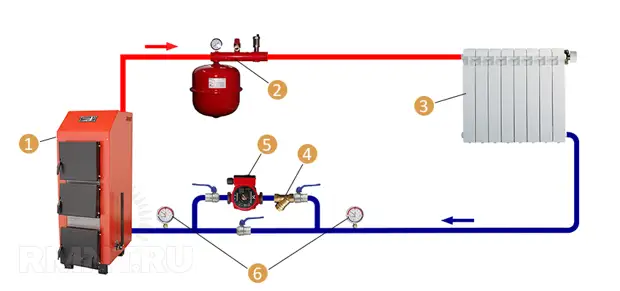

1 — котел; 2 — группа безопасности с расширительным баком; 3 — радиаторы отопления; 4 — фильтр грубой очистки; 5 — циркуляционный насос; 6 — манометры

Диапазон измерения и шкала манометра должна соответствовать возможным изменениям давления в системе, однако без излишнего запаса, чтобы не потерять в точности. Видя, например, падение напора после фильтра грубой очистки всего на 0,2–0,3 бара, можно судить о том, что его пора чистить.

Изменения давления в контуре в целом или на отдельном участке дают явный однозначный сигнал о поломке или другой проблеме, требующей немедленного решения. Точную диагностику сможет выполнить специалист, однако, опираясь на информацию, указанную в инструкции к котлу или циркуляционному насосу, и значения манометров, можно самостоятельно выяснить причину, по которой система отопления теряет эффективность работы и батареи стали хуже обогревать помещение.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Источник: rmnt.mirtesen.ru

Статическое давление в системе отопления и его расчет +Dbltj

Давление в сети можно разделить на две главные составляющие

Статическое давление в системе отопления и его расчет. Давление рабочего типа в отопительной системе является самым важным параметром, от которого и зависит работа всей сети. Отклонение в любую сторону от значений, которые предусмотрены в проекте, не только понижает эффективность контура отопления, но и в значительной мере сказывается на работоспособности оборудования, а в отдельных случаях иногда даже выводит оборудование из строя.

Обратите внимание, что определенные перепады в отопительной системе обусловлены принципом устройства, и заключается это в разнице давлений в обратном и подающем трубопроводе. При наличии скачков, которые больше этого значения, следует принимать незамедлительные меры.

Общие сведения

Вопросы по термину

Давление в сети можно разделить на две главные составляющие:

  1. Статическое давление в системе отопления. Такая составляющая будет зависеть от высота водного столба или любого другого теплоносителя, который есть в емкости и трубах. Такое давление есть даже в том случае, если все находится в состоянии покоя.
  2. Динамическое давление. Оно представляет собой особую силу, которая может воздействовать на внутренние поверхности системе при движении водной или другой среды.

Также есть отдельное понятие, как предельное рабочее давление. Это величина, максимальная допустимая, и если ее превысить, это будет чревато разрушением некоторых элементов сети.

Какое давление в отопительной системе можно считать оптимальным

Во время проектирования отопительной системы давление воды (теплоносителя) внутри системы рассчитывают по этажности здания, общей длине труб и суммарного количества радиаторов. Как правило, для коттеджей и частных домов оптимальные показания давления среды в контуре отопления расположены в диапазоне т 1.5-2 атм.

Для домов, в которых много квартир и их высота ограничивается пятью этажами, а также те, которые подключены к системе центрального отопления, давление в сети колеблется от 2 до 4 атм. Для домов в 9-10 этажей считается нормальным давлением от 5 до 7 атм, а при постройках, которые выше 10 этажей, нормой будет давление от 7 до 10 атм.

Для тех потребителей, которые находятся на разной высоте и на разном расстоянии от котельной, напор в сети можно скорректировать. Для снижения давления используют особые регуляторы давления, а для того, чтобы повысить – станции с насосами. Но все же следует учитывать, что неисправный регулятор иногда становится причиной повышения давления на определенных участках системы. В определенных случаях, если падает температура, такие приборы могут в полной мере перекрыть запорную арматуру на трубопроводе подающего типа, который идет от котельной установки. Чтобы избежать таких ситуаций, следует скорректировать настройки регулятором так, чтобы клапана не были полностью перекрыты.

Автономные отопительные системы

Если в доме нет централизованного снабжения теплом, то обычно устанавливать автономные отопительные системы, которые отличаются от центрального теплоснабжения тем, что теплоноситель прогревается благодаря работе индивидуального котла малой мощности. Если система выполнена так, что она сообщается с атмосферой через бачок расширения и теплоноситель циркулирует благодаря естественной конвекции, ее можно называть открытой.

Если нет никакого пути сообщения с атмосферой, а рабочая среда циркулирует за счет насоса, система называется закрытой. Как уже было упомянуто, для нормальной работы такой системы давление должно быть от 1.5 до 2 атм. Такой показатель обусловлен небольшой протяженностью трубопровода, а еще малым количеством приборов и арматуры, в результате чего получается относительно небольшое гидравлическое сопротивление. Помимо этого, из-за малой высоты домов статическое давление в системе отопления на нижнем участке контура редко превышает 0,5 атм.

При запуске автономной системы ее следует заполнить холодной водой или другим теплоносителем, и выдержать минимальное давление в закрытой системе на 1.5 атм. Не бейте тревогу, если спустя какое-то время после того, как контур заполнится, давление станет ниже. Потеря давления в этом случае обусловлена тем, что из воды выходит воздух, который был при заполнении трубопровода. Контур требуется развоздушить и полностью залить водой, а после довести давление до 1.5 атм. После того, как теплоноситель будет разогрет в отопительной системе, его давление немного увеличится и достигнет расчетного рабочего значения.

Меры безопасности

Меры безопасности

Так как при проектировании автономных отопительных систем для экономии закладывают небольшой запас прочности, но даже небольшой скачок давления до 3 атм может привести к разгерметизации отдельных элементов или их соединения. Для того, чтобы сглаживать перепады давления из-за нестабильности работы насоса или изменения температурного показателя теплоносителя, в закрытую систему отопления следует установить расширительный бачок. В отличие от похожего устройства, которое используют в системе открытого типа, в этом случае нет сообщения с атмосферой. Одна или даже несколько стенок делают из упругого материала, за счет чего бачок играет роль демпфера во время гидроударов или скачков давления.

То, что установлен расширительный бачок, не всегда может дать гарантию на поддержание оптимального показателя давления.

В определенных случаях оно может даже превышать максимально допустимые значения:

  1. При неправильном выборе емкости в качестве расширительного бачка.
  2. Во время сбоев при работе циркулярного насоса.
  3. Во время перегревания теплового носителя, и это бывает из-за нарушения в работе автоматической коробки котла.
  4. Из-за неполного открытия арматуры для запора после проведения профилактических или ремонтных работ.
  5. Из-за образования воздушной пробки (это может и спровоцировать рост давления, а может и падение).
  6. Во время снижения пропускной способности грязевого фильтра из-за загрязненности.

По этой причине чтобы избежать аварийные ситуации при создании отопительных систем закрытого типа, следует обязательно устанавливать предохранительный клапан, который будет сбрасывать лишний теплоноситель при превышении допустимого значения давления.

Что делать, если в системе упало давление

Во время использования отопительных систем автономного типа самыми частными являются такие аварийные ситуации, во время которых давление будет резко или плавно снижаться.

Они бывают вызваны по двум причинам:

Если речь идет о первом случае, следует обнаружить место утечки и восстановить герметичность.

Это можно сделать двумя способами:

  1. Визуальный осмотр. Данный метод можно использовать в тех случаях, когда контур отопления проложен открытым способом (не путайте с системой открытого типа), т.е. все приборы, трубопроводы и арматура на виду. Для начала следует хорошо осмотреть пространство под трубами и радиаторами, а также постараться найти следы воды или лужи. Помимо этого, места протечек можно легко определиться по коррозии – на местах соединений или радиаторах во время нарушения герметичность появляются характерные потеки ржавчины.
  2. При помощи особого оборудования. Если не получилось ничего обнаружить во время визуального осмотра, а трубы проложены скрытым методом и их невозможно осмотреть, тогда следует обратиться за помощью к специалистам, который имеют особое оборудование. При помощи него они смогут обнаружить утечку и устранить, если владелец дома не может сделать это сам. Локализация места разгерметизации выполняется очень просто – сливаем воду из отопительного контура, и для этого в нижней части контура при монтажных работах следует врезать кран, а после закачивают воздух в трубы при помощи компрессоры. Так, у вас получится обнаружить место утечки по звуку просачивающегося воздуха. Перед тем, как запустить компрессор, следует изолировать радиаторы и котел при помощи запорной арматуры.

Если проблемное место – это одно из множества соединений, его следует дополнительно уплотнить пи помощи пакли или ФУМ ленты, а после подтянуть его. Лопнувший трубопровод нужно вырезать и приварить на место нового. Узлы, которые не подлежат ремонту, следует просто заменить. Если герметичность трубопровода и прочих элементов не вызвала ни доли сомнения, а давление в закрытой отопительной системе падает, следует начать поиск причины в котле. Провести диагностику своими руками не получится, так как это работа специалистов, которые имеют особое образование.

Чаще всего в котле можно найти такие дефекты:

  • Заводской брак.
  • Образование микроскопических трещин вследствие гидроударов в теплообменнике.
  • Выход из строя крана подпитки.

Достаточно распространенной причиной, из-за которой падает давление внутри системы, является неверный выбор емкости для расширительного бачка. Хотя в разделе выше говорилось, что это может стать причиной повышения давления, противоречий нет, так как когда растет статическое давление в отопительной системе, сразу же сработает клапан предохранительного типа. При этом теплоноситель будет сброшен и его количество в контуре уменьшится, из-за чего спустя определенное время давление понизится.

Контроль давления

Для контроля давления визуально в сети отопления все чаще стали использовать стрелочные виды манометров с трубкой Бредана. В отличие от приборов цифрового типа, такие манометры не требуют подключения электропитания. В системах, которые автоматизированы, используются электронноконтактные датчики. Не забудьте, что на отводе к измерительному контрольному прибору следует обязательно установить трехходовой кран, который дает возможность изолировать манометр от сети во время проведения профилактических или ремонтных работ, а еще используется для того, чтобы удалить воздушную пробку или сбросить прибор на ноль.

Правила и инструкции, в которых регламентируется эксплуатация системы отопления, причем и автономная, и централизованная, рекомендуют установку манометра в следующих точках:

  1. Перед котельной установкой/котлом, а также на выходе из нее. В этой точке вы получите точное значение давления в котле.
  2. Перед насосом для циркуляции и после него.
  3. На вводе магистрали отопительной системы в здание/строение.
  4. До регулятора давления и после него.
  5. На выходе и входе фильтра грубой очистки для того, чтобы контролировать уровень загрязненности.

Учтите и то, что все измерительные контрольные приборы должны быть регулярно проверены, чтобы точность выполняемых ими измерений была подтверждена.

Источник: domsdelat.ru

Перепад давления в системе отопления: функции, значения,

Строительный портал Partner-Tomsk.ru

За счет чего создается перепад давлений в системах водоснабжения и отопления? Для чего он нужен? Как регулировать перепад? В силу каких обстоятельств в системе отопления падает давление? В статье мы попытаемся ответить на эти вопросы.

Тепловой узел дома. Его работа невозможна без разницы давлений между нитками теплотрассы.

Функции

Для начала узнаем, для чего создается перепад. Его основная функция — обеспечение циркуляции теплоносителя. Вода постоянно будет двигаться из точки с громадным давлением в точку, где давление меньше. Чем больше перепад — чем больше скорость.

Полезно: ограничивающим причиной делается растущее с повышением скорости потока гидравлическое сопротивление.

Помимо этого, перепад искусственно создается между циркуляционными врезками тёплого водоснабжения в одну нитку (подачу либо обратку).

Циркуляция в этом случае делает две функции:

  1. Снабжает стабильно большую температуру полотенцесушителей, каковые во всех современных зданиях размыкают собой один из соединенных попарно стояков ГВС.
  2. Гарантирует стремительное поступление тёплой воды к смесителю независимо от времени дней и водоразбора по стояку. В ветхих зданиях без циркуляционных врезок воду по утрам приходится подолгу сливать до ее нагрева.

Наконец, перепад создается современными устройствами учета расхода воды и тепла.

Электронный теплосчетчик.

Как и для чего? Для ответа на данный вопрос необходимо отослать читателя к закону Бернулли, в соответствии с которому статическое давление потока обратно пропорционально скорости его перемещения.

Это дает нам возможность сконструировать прибор, регистрирующий расход воды без применения ненадежных крыльчаток:

  • Пропускаем поток через переход сечения.
  • Регистрируем давления в узкой части счетчика и в главной трубе.

Зная давления и диаметры, при помощи электроники возможно рассчитывать в настоящем времени расход и скорость потока воды, при применении же термодатчиков на выходе и входе из контура отопления несложно вычислить количество оставшегося в системе отопления тепла. Заодно по отличию расхода на подающем и обратном трубопроводах рассчитывается потребление тёплой воды.

Создание перепада

Как создается перепад давлений?

Элеватор

Основной элемент системы отопления многоквартирного дома — элеваторный узел. Его сердцем есть сам элеватор — невзрачная чугунная трубка с тремя соплом и фланцами в.Прежде, чем растолковать принцип работы элеватора, стоит упомянуть одну из неприятностей центрального отопления.

Существует такое понятие, как температурный график — таблица зависимости температур автострад подачи и обратки от погодных условий. Приведем маленькую выдержку из него.

Температура наружного воздуха, С Подача, С Обратка, С
+5 65 42,55
0 66,39 40,99
-5 65,6 51,6
-10 76,62 48,57
-15 96,55 52,11
-20 106,31 55,52

Отклонения от графика в громадную и меньшую сторону одинаково нежелательны. В первом случае в квартирах будет холодно, во втором — быстро растут затраты энергоносителя на ТЭЦ либо котельной.

Открытое в морозы окно означает увеличение расходов для энергетиков.

Наряду с этим, как легко подметить, разброс между обратным трубопроводом и подачей велик. При циркуляции, достаточно медленной для таковой дельты температур, температура отопительных устройств будет распределена неравномерно. Обитатели квартир, чьи батареи подключены к стоякам подачи, будут мучиться от жары, а обладатели радиаторов на обратке — мерзнуть.

Элеватор снабжает частичную рециркуляцию теплоносителя из обратного трубопровода. Впрыскивая через сопло стремительную струю тёплой воды, он в полном соответствии с законом Бернулли формирует стремительный поток с низким статическим давлением, который затягивает дополнительную массу воды через подсос.

Температура смеси заметно ниже, чем у подачи, и немного выше, чем на обратном трубопроводе. Скорость циркуляции оказывается высокой, а отличие температур между батареями — минимальной.

Схема работы элеватора.

Подпорная шайба

Это несложное приспособление является диском из стали толщиной не меньше миллиметра с просверленным в нем отверстием. Оно ставится на фланец элеваторного узла между циркуляционными врезками. Шайбы ставятся и на подающем, и на обратном трубопроводе.

Принципиально важно: для обычной работы элеваторного узла диаметр отверстий подпорных шайб должен быть больше диаметра сопла. В большинстве случаев отличие образовывает 1-2 миллиметра.

Циркуляционный насос

В автономных системах отопления напор создается одним либо несколькими (по числу свободных контуров) циркуляционными насосами. Наиболее распространенные устройства — с мокрым ротором — являются конструкцией с неспециализированным валом для ротора и крыльчатки электромотора. Теплоноситель делает функции смазки и охлаждения подшипников.

Циркуляционный насос с мокрым ротором.

Значения

Каков перепад давлений между различными участками отопительной системы?

  • Между подающей и обратной нитками теплотрассы он образовывает приблизительно 20 — 30 метров, либо 2 — 3 кгс/см2.

Справка: избыточное давление в одну атмосферу поднимает водяной столб на высоту 10 метров.

  • Перепад между смесью по окончании элеватора и обратным трубопроводом — всего 2 метра, либо 0,2 кгс/см2.
  • Перепад на подпорной шайбе между циркуляционными врезками элеваторного узла редко превышает 1 метр.
  • Напор, создаваемый циркуляционным насосом с мокрым ротором, в большинстве случаев варьируется от 2 до 6 метров (0,2 — 0,6 кгс/см2).

Этот насос создает напор в 3, 5 и 6 метров в зависимости от выбранного режима.

Регулировка

Как отрегулировать напор в элеваторном узле?

Подпорная шайба

В случае если быть правильным, при подпорной шайбы требуется не регулировка напора, а периодическая замена шайбы на аналогичнуюиз-за абразивного износа узкого металлического страницы в технической воде. Как своими руками заменить шайбу?

Инструкция, в общем, достаточно несложна:

  1. Все задвижки либо вентиля в элеваторе перекрываются.
  2. Раскрывается по одному сброснику на обратке и подаче для осушения узла.
  3. Раскручиваются болты на фланце.
  4. Вместо ветхой шайбы устанавливается новая, снабженная парой прокладок — по одной с каждой стороны.

Совет: в отсутствие паронита шайбы вырезаются из ветхой автомобильной камеры. Не забудьте вырезать ушко, которое разрешит завести шайбу в паз фланца.

  1. Болты стягиваются попарно, крест-накрест. По окончании того, как прокладки прижаты, гайки закручиваются до упора не более чем на пол-оборота за раз. В случае если поспешить, неравномерное сжатие непременно приведет к тому, что прокладку оторвёт давлением с одной стороны фланца.

Система отопления

Перепад между смесью и обраткой штатно регулируется лишь заменой, завариванием либо рассверливанием сопла. Но время от времени появляется необходимость убрать перепад, не останавливая отопления (в большинстве случаев, при важных отклонениях от температурного графика в пик холодов).

Это делается регулировкой входной задвижки на обратном трубопроводе, тем самым мы убираем перепад между прямой и обратной нитками и между смесью и обраткой.

Для регулировки используется нижняя задвижка под номером 1.

  1. Замеряем давление на подаче по окончании входной задвижки.
  2. Переключаем ГВС на подающую нитку.
  3. Вкручиваем манометр в сбросник на обратке.
  4. Всецело закрываем входную обратную задвижку и позже неспешно открываем ее , пока перепад не уменьшится от начального на 0,2 кгс/см2. Манипуляция с последующим открытием и закрытием задвижки нужна чтобы ее щечки максимально опустились на штоке. В случае если задвижку, щечки смогут просесть в будущем, цена смехотворной экономии времени — как минимум размороженное подъездное отопление.
  5. Температура обратного трубопровода контролируется с промежутком в день. При необходимости ее предстоящего понижения перепад убирается по 0,2 атмосферы за раз.

Давление в автономном контуре

Яркое значение слова ‘перепад’ — изменение уровня, падение. В рамках статьи мы затронем и его. Итак, из-за чего падает давление в системе отопления, если она представляет собой замкнутый контур?

Для начала отыщем в памяти: вода фактически несжимаема.

Избыточное давление в контуре создается за счет двух факторов:

  • Наличия в системе мембранного расширительного бака с его воздушной подушкой.

Устройство мембранного расширительного бачка.

  • радиаторов отопления и Упругости труб. Их эластичность пытается к нулю, но при большой площади внутренней поверхности контура данный фактор также отражается на внутреннем давлении.

С практической стороны это указывает, что регистрируемое манометром падение давления в системе отопления в большинстве случаев вызвано очень малым трансформацией объема контура либо уменьшением количества теплоносителя.

А вот вероятный перечень того и другого:

  • При нагреве полипропилен расширяется посильнее, чем вода. При запуске собранной из полипропилена системы отопления давление в ней может незначительно упасть.
  • Многие материалы (а также алюминий) достаточно пластичны чтобы при долгом действии умеренных давлений поменять форму. Алюминиевые радиаторы смогут просто-напросто раздуваться со временем.
  • Растворенные в воде газы неспешно покидают контур через воздухоотводчик, воздействуя на настоящий количество воды в нем.
  • Большой нагрев теплоносителя при заниженном объеме расширительного бака отопления может приводить к срабатыванию предохранительного клапана.

Наконец, нельзя исключать и в полной мере настоящие неисправности: незначительные течи по швам сварки и стыкам секций, травящий ниппель микротрещины и расширительного бака в теплообменнике котла.

На фото - межсекционная течь на чугунном радиаторе. Зачастую ее можно заметить лишь по следам ржавчины.

Заключение

Сохраняем надежду, что нам удалось ответить на накопившиеся у читателя вопросы. Прикрепленное к статье видео, как в большинстве случаев, предложит его вниманию дополнительные тематические материалы. Удач!

Источник: partner-tomsk.ru

Рабочее давление в системе отопления: функции и виды

система отопления

Отопительная система — что в многоэтажном, что в загородном доме — это сложный и чувствительный даже к незначительным отклонениям от нормы механизм, чья бесперебойная и качественная работа обеспечивается соблюдением множества параметров. Важнейшим из них по праву можно назвать рабочее давление в системе отопления, поскольку именно этот показатель определяет эффективность распределения тепла по дому, а также безопасность и срок службы отопительных приборов. Рассмотрим, какое давление в системе отопления считается нормальным, что влечёт за собой его снижение и повышение, а также способы стабилизации давления в закрытой отопительной системе.

Давление: его функции и виды

монометр системы отопления

Важнейшая функция давления — поддержание высокого КПД отопительной системы. Именно напор теплоносителя гарантирует его попадание в трубы и радиаторы на каждом этаже здания. Именно стабильное давление позволяет сократить теплопотери, т.е. обеспечить доставку нагретой воды из ТЭЦ или собственного котла в отопительные приборы до тех пор, пока жидкость не растратит изрядную часть тепловой энергии.

Давление в отопительных сетях условно можно разделить на:

давление в отопительных сетях

  1. статическое давление в системе отопления — главный параметр, определяющий то, с каким напором теплоноситель давит на стенки трубопровода в зависимости от высоты (вода при этом остаётся неподвижна);
  2. динамическое — возникает благодаря работе циркуляционного насоса и, следовательно, тока воды;
  3. рабочее давление — сумма из динамического и статического давления, или, иначе, величина, обеспечивающая беспроблемную работу всех частей отопительной системы: насоса, генератора тепла, расширительного бака, труб.

Нормы рабочего давления в разных отопительных системах

закрытая система отопления

Во всех «высотках» постсоветского пространства используется закрытая отопительная система. Поскольку теплоносителю приходится подниматься на большую высоту, именно высота здания определяет, какое давление в системе центрального отопления будет использоваться в конкретном доме. Так, в девятиэтажках оно должно составлять 5-7 бар. Однако огромную роль играет протяжённость теплотрассы до ближайшей ТЭЦ: нередко её длина вынуждает поддерживать в подающей магистрали давление до 15 бар.

отопление многоэтажного дома

В целом же попытки замерить (и тем более снизить) давление в условиях централизованного теплоснабжения — бессмысленны. Даже снятые в тепловом пункте с манометра показания не дают целостной картины, поскольку на разных этажах давление будет различаться. Единственное, что может обеспечить хозяин квартиры, так это подходящие для высотного дома радиаторы — например, биметаллические или хотя бы алюминиевые.

монометр для закрытой системы отопления

Заметно ниже рабочее давление в закрытой системе отопления частного дома — от 1,5 до 2 баров. Чем более высоким удаётся сделать давление, тем эффективнее отопительная система. Однако перед тем, как создать давление в системе отопления, следует знать, что бытовые теплогенераторы в большинстве своём поддерживают давление не выше 3 бар, а попадаются и более «хрупкие» модели, рассчитанные на 2 или даже на 1,6 бар. Это вынуждает устанавливать в сети давление на полбара меньше, чем способен выдержать котёл. В противном случае не избежать постоянного срабатывания клапана сброса давления.

котел в частном доме

Таким образом, именно характеристики котла влияют на то, какое давление в системе отопления частного дома придётся поддерживать после монтажа отопительной системы. О видах котельного оборудования можно прочитать здесь. Радиаторы в данном случае значения не имеют. После рассмотрения закрытых систем возникает закономерный вопрос: какое должно быть давление в системе отопления открытого типа? Поскольку вода в ней движется самотёком (отсюда второе название системы — самотёчная), давление здесь равно атмосферному — 1 атмосфера или 1,01 Бар.

Причины нестабильности давления в сети и способы его регулировки

Наиболее распространённой причиной снижения давления в системе является утечка воды. К самым «слабым» местам относятся места стыков трубопровода с теплогенератором или отопительным прибором. Реже трубу прорывает в произвольном месте, если хозяин не уследил за её износом или же приобрёл изначально бракованное изделие.

Самый верный показатель наличия течи — снижение статического давления, измерить которое можно, отключив насос.

насос в системе отопления

Если и статическое давление в системе отопления закрытого типа находится в норме, проверить необходимо сами насосы. Для поиска места протечки один за другим отключают разные участки системы, наблюдая за уровнем давления. После определения повреждённого участка трубопровода его отключают от системы для ремонта.

Если течь так и не была найдена, а давление теплоносителя продолжает снижаться, необходимо вызвать специалистов. Освободив отопительную систему от воды и закачав в неё воздух, они быстро определят «пробоину» по струе вырывающегося воздуха. В случае если трубы укрыты в полу или в межпотолочном пространстве, специалисты используют сканер для обнаружения избыточной влажности, позволяющий с точностью до нескольких сантиметров обнаружить невидимую трещину в трубе.

Второй виновник падения давления — неисправности котельного оборудования. Среди факторов, из-за которых падает давление в газовом котле, выделяют четыре основных:

  • повреждённая камера расширительного бака;
  • вызванное гидроударом разрушение битермического теплообменника;
  • возникновение в теплообменнике микротрещин (из-за естественного износа металла, заводского брака или профилактических промывок);
  • обилие накипи в теплообменнике (вечная проблема регионов с жёсткой водой).

накипь в теплообменнике газового котла

Любая из вышеперечисленных проблем решается. Интегрированный в котёл расширительный бак можно заглушить, заменив его внешним аналогом. Неисправный теплообменник в большинстве случаев можно запаять. Жёсткость воды легко снижается при использовании специальных добавок. Однако перед тем, как поднять давление в котле отопления самостоятельно, лучше проконсультироваться с квалифицированным инженером, специализирующемся на обслуживании котлов.

Ещё более опасна ситуация, когда давление воды в системе отопления частного дома бесконтрольно повышается. Рост давления провоцируют:

  1. грязевик в системе отопленияостановка тока теплоносителя по контуру;
  2. засорение грязевика или другого фильтра;
  3. вызванная сбоем автоматики или ошибкой человека постоянная подпитка системы;
  4. возникновение воздушных пробок;
  5. перекрытие задвижки по направлению течения теплоносителя;
  6. грязевик в системе отопленияошибочно выполненный расчёт давления для расширительного бака или его недостаточная вместительность (давление внутри ёмкости должно быть на 1/5 меньше, нежели системное, а вместительность должна равняться десятой части объёма всего теплоносителя в сети);
  7. возникновение трещин в мембране расширительного бака (если не предусмотрена возможность смены мембраны, бак придётся менять полностью).

Адаптационный период отопительной системы

монтаж системы отопления

После монтажа новой или замены старой системы отопления первые несколько суток давление в закрытой системе отопления будет неизбежно падать. Это является нормой и происходит по причине циркулирующего в системе до поры до времени воздуха. После того, как он будет выведен автоматически или вручную (обезвоздушиванием отопительных приборов), давление вернётся в норму. Нормой это перестаёт быть, если давление продолжает снижаться спустя месяц после запуска системы.

регулировка давления в системе отопления

Виной этого может быть ошибочный расчёт вместимости расширительного бака. Постоянно срабатывающий предохранительный клапан вызывает сброс воды, постепенное остывание теплоносителя и падение давления. Если перепроверка показала соответствие объёма бака характеристикам системы, то низкое давление в системе отопления в частном доме с высокой долей вероятности провоцируется разгерметизацией сети. Ликвидация утечек теплоносителя по методам, описанным в предыдущей главе статьи, устранит проблему потери напора.

Давление — чрезвычайно важный параметр отопительной системы.

давление в отопительной системе

Давление позволяет сокращать до минимума теплопотери и доставлять теплоноситель на любые высоту и расстояние. Группа безопасности для отопления играет важную роль. Вот почему необходимо своевременно устранять скачки давления, основные причины которых: течи в трубопроводе или радиаторах, накипь и засорение фильтров, заводские неисправности или появившиеся в ходе эксплуатации повреждения котла. Только своевременные меры по нормализации давления обеспечат безопасную и продолжительную службу теплогенераторов, трубопроводов и отопительных приборов.
