Для чего нужен балансировочный клапан

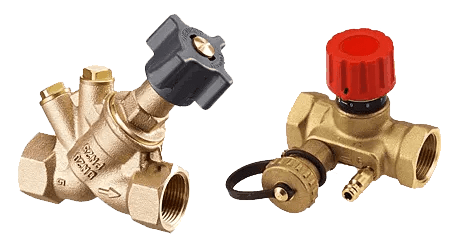

Балансировочный клапан – это устройство, которое регулирует поток жидкости в системах отопления, вентиляции и кондиционирования воздуха. Он обеспечивает равномерное распределение теплоносителя по всем участкам системы, что позволяет избежать перегрева или недогрева отдельных радиаторов или зон.

Использование балансировочного клапана способствует повышению энергоэффективности системы, снижению эксплуатационных затрат и увеличению срока службы оборудования. Благодаря этому устройству, можно достичь оптимальной работы системы, улучшая комфортные условия в помещениях и снижая риск возникновения гидравлических ударов.

Для чего нужен балансировочный клапан?

Балансировочные клапаны используются для регулирования и поддержания оптимального распределения потоков рабочей среды в системах отопления, охлаждения, водоснабжения и на других объектах. Их основная задача – обеспечивать стабильность давления, температуры и циркуляции теплоносителя, а также предотвращать возникновение аварийных ситуаций. К этой же категории трубопроводной арматуры относят запорные балансировочные клапаны, которые могут не только регулировать, но и полностью перекрывать поток.

Конструкция и принцип работы клапана

Стандартный клапан балансир состоит из следующих элементов: • корпус (обычно металлический), защищающий основные детали от повреждений; • механизм регулировки (балансировки) – затвор-золотник со штоком; • управляющая рукоятка, позволяющая менять положение золотника; • присоединительные элементы (фланцы, резьба – в зависимости от предусмотренного производителем типа монтажа). В некоторых моделях есть дополнительные детали, упрощающие использование клапана. Например, фиксаторы положения рукоятки снижают риск случайного сбивания настроек, а индикаторы положения затвора помогают быстро оценить состояние узла. Принцип работы балансировочного клапана простой: шток перемещается (вручную пользователем или по сигналу управляющего устройства) и изменяет размеры проходного сечения трубы. Это изменяет сопротивление потока при прохождении через узел, в результате настраиваются необходимые рабочие параметры системы.

Плюсы и минусы балансировочных клапанов

Как и у любой другой арматуры, у балансировочников есть преимущества и недостатки. Что относят к плюсам таких клапанов: • Повышают эффективность работы отопления и других систем, что позволяет снизить эксплуатационные расходы. • Снижают риск аварийных ситуаций и перегрузок, за счет чего увеличивается общий срок службы оборудования. • Обеспечивают удобное (в том числе автоматизированное) регулирование обогрева в системах отопления, повышая комфорт пользователей. Среди недостатков балансировочных клапанов – относительно высокая цена (по сравнению с вентилями и другими элементами более простой конструкции). Однако при использовании по назначению установка балансировочника является экономически оправданной.

Где используются балансировочные клапаны

Простой принцип действия и высокая эффективность делают балансировочные клапаны востребованными. Зачем и где можно использовать такую арматуру: • Бытовые системы отопления в частных домах, коттеджах.

На таких относительно небольших объектах клапаны помогают обеспечить комфортные условия даже в отдаленных от котла комнатах без общего перегрева помещений, радиаторов и узлов трубопровода. • Промышленные отопительные системы. Балансировочные клапаны на таких объектах обеспечивают точную регулировку параметров, защищают от перепадов давления, делают работу оборудования более экономичной. • Системы охлаждения.

Балансировочный клапан ставится не только на отопление, но и на охлаждающие контуры. Основная задача элемента – обеспечить равномерное распределение охладителя. • Системы водоснабжения, в которых есть сложности с обеспечением равномерного поступления ресурса разным потребителям. Балансировочники возможно использовать на горячих и холодных водопроводах, сетях подачи технической воды. • Любые другие системы, в которых важно обеспечить равномерную циркуляцию потока. Клапаны используются на объектах с жидким носителем, подачей пара и другими рабочими средами. Сфера применения ограничена только техническими характеристиками, установленными производителем.

Ассортимент и основные характеристики

Знание основных технических характеристик помогает правильно подобрать балансировочник для конкретной системы. Ниже рассмотрим самые важные параметры: материал изготовления корпуса, способ присоединения к трубе, тип управления и размеры.

Материал корпуса

Выбор материала корпуса балансировочного клапана зависит от характеристик системы, в которой он будет использоваться: от требований к коррозионной стойкости, механической прочности, температурному режиму работы. В промышленности и бытовых отопительных сетях часто используются следующие виды корпусов: • Чугунные – устойчивые к коррозии, долговечные, относительно недорогие.

Главные минусы чугуна – хрупкость и большой вес. Такие корпуса обычно у моделей со средними и большими диаметрами. • Латунные – стойкие к коррозии, прочные корпуса. Латунный сплав дороже чугуна, однако благодаря хорошим эксплуатационным характеристикам часто используется в балансировщиках малых диаметров. Из латуни также делают габаритные модели с высокими требованиями к качеству материалов изготовления. • Стальные корпуса универсальные, обеспечивают хорошую защиту узла от воздействий окружающей среды, могут работать в отопительных, водопроводных и других системах. Используются в клапанах разных диаметров – от малых до больших.

Способ присоединения

Балансировочные устройства продаются с присоединительными деталями, диктующими тот или иной способ монтажа. В моделях малых диаметров чаще всего используется муфтовое резьбовое соединение, которое обеспечивает следующие преимущества: • Простой монтаж, не требующий особых навыков и дорогих специализированных инструментов. • Высокая скорость проведения работ. • Возможность относительно быстрой разборки соединения, что упрощает демонтаж и ремонт. • Надежная фиксация (при использовании качественных материалов и правильном выборе балансировочного узла).

Востребованы модели с фланцевым присоединением. По бокам таких клапанов производителем установлены фланцы, которые стягиваются болтами или шпильками. Повышенная прочность фланцевого соединения позволяет использовать такие модели на участках с высокими нагрузками и трубопроводах большого диаметра.

К плюсам устройств этого типа также стоит отнести возможность быстрой разборки. Еще один способ присоединения трубопроводных узлов – сварка. Обеспечивает компактное, прочное неразъемное соединение металлических деталей, но требует специального оборудования и навыков, а также подходящих условий для проведения монтажа.

Тип управления

По способу управления клапаны делят на две группы – ручные и автоматические. В моделях первого типа положение вентиля изменяется пользователем, который поворачивает ручку, дистанционно подавать команды на устройство нельзя. У ручных моделей есть несколько плюсов: • более простая конструкция, меньше деталей, которые могут сломаться; • доступность (как правило, ручные модели дешевле автоматических); • несложный монтаж, меньше настроек, упрощенное обслуживание. Автоматические модели подходят, если нужен узел с возможностью дистанционного управления. Они переключают положения балансировочного клапана без вмешательства пользователя, реагируя на те или иные события (например, изменение давления или температуры теплоносителя).

Размер

Габариты балансировочного клапана подбираются с учетом размерных характеристик трубопровода и необходимой пропускной способности узла. Стандартное обозначение размера арматуры – номинальный диаметр, в маркировке указывается после букв ДУ или DN. Этот показатель рассчитывается в миллиметрах и обозначает условный проход устройства. У резьбовых муфтовых моделей диаметр резьбы, как правило, обозначается в дюймах. Вот несколько популярных размеров: • 1/2 дюйма – примерно соответствует ДУ15 и подходит для труб очень малых диаметров. • 3/4 дюйма (ДУ20) – еще один популярный малый размер для сетей разных типов. • 1 дюйм (ДУ25) – балансировочные клапаны для сетей со средним расходом. • 1 и 1/4 дюйма; 1 и 1/2 дюйма – средние размеры, примерно соответствующие ДУ32-ДУ40. • 2 дюйма; 2 и 1/2 дюйма (ДУ примерно 50-60 мм) – достаточно крупные диаметры резьбы, обычно используются в сетях с большим расходом теплоносителя.

Монтаж, настройка и обслуживание

Балансировочные элементы устанавливаются на сети после их прочистки. Монтаж возможен на вертикальных и горизонтальных участках, при этом необходимо следовать указаниям производителя и соблюдать направление рабочей среды (обычно указывается на корпусе стрелками).

Перед балансировочником рекомендуется монтировать фильтр-грязевик, который будет улавливать загрязняющие частицы из потока. Настройка узла выполняется по инструкции производителя с учетом потребностей пользователей системы. Обслуживание включает регулярный осмотр балансировочников, при необходимости – очистку и смазку деталей. В ООО «Газоучет» можно заказать балансировочные клапаны с ручным или автоматизированным управлением для отопления и других систем. Мы также продаем вентили, краны, задвижки, затворы, компенсаторы и другие трубопроводные элементы.

Источник3: optsantex.ru

Что такое балансировочный клапан

Балансировочный клапан — необходимый элемент системы с разветвленной структурой, поддерживающий заданный уровень давления или температуры рабочего потока.

Что такое балансировочный клапан: принцип его действия

Балансировочный клапан — это простое механическое устройство, относящееся к части конструкции трубопровода. По внешнему виду он напоминает шаровой кран. Клапан изготавливается из бронзы, латуни или чугуна. Он имеет металлический корпус с задвижкой внутри. Золотник приводится в движение наклонным штоком.

Принцип работы клапана основан на полном автоматическом контроле уровня или ручном вращении ручки затвора. При повороте ручки шпиндель вращает золотник, расположенный внутри клапана, который меняет свое положение, а также сечение труб.

Для чего нужен балансировочный клапан и где используется?

Балансировочный клапан необходим для регулировки или отсечения рабочего потока в отопительной системе. Он также используется в системах водоснабжения, кондиционирования, а также других местах, где есть необходимость поддерживать температуру, поток, давление. Таким образом, балансировочный клапан представляет собой запор и регулятор в «одном флаконе». Есть два типа режимов работы:

• Балансировка. При выполнении функции балансировки золотник занимает промежуточное положение. Когда давление увеличивается, изделие перемещается и возвращается обратно, когда оно нормализуется.
• Перекрытие. При необходимости золотник может полностью закрыть проходное сечение, остановить поток охлаждающей жидкости. Герметичность перекрытия потока обеспечивается за счет уплотнений.

Типы клапанов и их отличия

По типу регулирования клапаны бывают:

• Ручные. Оборудован точками измерения. Прикрепив к ним специальный прибор, можно измерить расход рабочей жидкости. Это позволяет производить более точную регулировку изделия.
• Автоматические (используются попарно). Запорно-балансировочный или запорный устанавливается на систему питания. На обратной линии установлен клапан регулирования перепада давления. Все это позволит разделить систему на независимые зоны, выполнять поэтапное включение и выключение всей линии.

Клапаны работают с различными средами, такими как: вода, пар, раствор гликоля. Также существует классификация по месту установки (байпасный, обратный или подающий трубопровод). Есть разделение по типу объекта (частный, многоквартирный дом, общественное здание).

Ручные имеют преимущества перед автоматическими:

• Во-первых, они дешевле. Отличаются повышенной надежностью, возможностью ремонта, простой регулировкой и точной балансировкой. Ручные клапаны могут хорошо работать в системах отопления с различными средами, настройками. При необходимости могут полностью или частично перекрыть поток без изменения настроек.
• Ручные клапаны или краны быстро устанавливаются с резьбой или фланцем, создают плотное соединение. Сливные патрубки для слива встроены в корпус. Если невозможно управлять клапаном при определенных условиях, ручку можно снять и использовать вместо нее ключ шестигранник.

По типу крепления балансировочные клапаны делятся на муфтовые или фланцевые.

Сегодня у поставщиков отопительных конструкций существует несколько известных брендов, поставляющих балансировочные клапаны:

• SRV AG WATTFLOW (производитель — WATTS, Германия). Фланцевый оснащен расходомером, который дает возможность выполнять точную регулировку.

• STAD (международная компания TA HYDRONICS). Балансировочный клапан этой компании надежен, может полностью перекрыть поток.

• HYCOCON VTZ (компания OVENTROP, Германия). Отличается ручным регулятором, невысокой ценой, а также качеством.

• CIMBERIO 727 (GIACOMO CIMBERIO из Италии). Продукция этой компании обеспечивает наилучшее распределение потока.

• BALLOREX VENTURI DRV (производитель — BROEN, Дания). Изделия в основном представлены в сочетании блокировки и балансировки механизмов.

• Oventrop — один из ведущих производителей механизмов для инженерных коммуникаций (Германия). Производит и поставляет лучшую термостатическую арматуру, арматуру для жилых и нежилых домов.

• MSV BD (DANFOSS A / S, Дания). Аналог BALLOREX, но с гораздо большим количеством моделей.

• STREMAX GERTZ (Германия). Стоимость товара ниже, чем у других производителей. При необходимости изделие может полностью перекрыть поток.

Поэтапный монтаж

Монтаж клапана включает следующие шаги:

• При установке клапана убедитесь, что стрелка на корпусе соответствует направлению потока охлаждающей жидкости.
• Желательно установить перед балансировочным клапаном фильтр тонкой очистки, чтобы продлить срок его службы.
• Для того чтобы избежать вибрационных завихрений в системе отопления, необходимо проверять наличие прямых участков трубы до и после установки.
• Для более точной настройки балансировочного клапана используется специальный расходомер, а также таблица перепада и расхода.
• Способ крепления подбирается отдельно для каждого посадочного места. Он может быть резьбовым, болтовым или фланцевым.
• Рекомендуется продублировать клапаны простыми шаровыми кранами, чтобы более плотно перекрыть поток рабочей системы и предохранить ее от поломки.
• Чтобы отрегулировать отопление в помещении, нужно открыть все клапаны, дать теплоносителю нагреться до температуры 80°С. Далее нужно измерить температуру во всех радиаторах с помощью градусника. Разница температур устраняется неполным закрытием вентилей. Первый закрывается на 1,5 оборота, в средних — на 2,7. Повторите измерения через 20 минут и отрегулируйте краны еще раз.

Советы покупателю

Когда встает вопрос о том, какой клапан выбрать, нужно руководствоваться принципами:

• Перед монтажом необходимо слить воду, а затем промыть отопительный трубопровод.
• Важно разместить изделие на прямом участке трубы. Это позволит избежать турбулентности внутри контуров.
• Не забудьте соблюсти поток горячей воды. Этот показатель можно найти на корпусе изделия.
• При монтаже важно следить за положением шпинделя и других деталей. Они должны соответствовать всем стандартам и требованиям.
• После монтажа важно осуществить настройку клапана для его нормального функционирования.

Выберите тип системы отопления:

• В динамических системах применяют радиаторные термостаты, которые моментально откликаются на изменения температуры воздуха в квартире. В результате расход теплоносителя постоянно меняется. Они оснащены автоматическими балансировочными клапанами. Они сами поддерживают уровень напора воды в системе, стабилизируют перепады.
• Для статических систем отопления предназначены ручные балансировочный и краны. Эти недорогие, но хорошо регулируемые балансировочные клапаны необходимы для любой системы отопления. Они значительно увеличивают уровень комфорта в комнате. С ними систему отопления легче поддерживать в оптимальном состоянии. Клапан можно использовать для быстрого перекрытия потока и предотвращения разрыва труб. При правильной настройке и балансировке система снижает количество потребляемых носителей, тем самым экономя на счетах за коммунальные услуги.

Как только в помещении установится некомфортная температура, примените клапан и баланс теплоотдачи восстановится.

Установить и отрегулировать изделие можно самостоятельно или с помощью специалиста по установке отопительных систем. Если вы вызвали мастера, то сотрудник предварительно проведет расчет мощности трубопровода, давления в нем и подберет лучшие показатели.
