Что значит автономное газовое отопление

Автономная газификация: что это такое Когда магистральный газопровод недоступен, можно воспользоваться альтернативой: автономной газификацией частного...

Автономная газификация: что это такое

Когда магистральный газопровод недоступен, можно воспользоваться альтернативой: автономной газификацией частного дома.

При автономной газификации газ подаётся в дом не по централизованному магистральному газопроводу, а хранится в собственном резервуаре. Простейший способ автономной газификации знаком каждому — это красные баллоны с пропан-бутаном, от которых работают дачные газовые плитки. Однако для чего-то большего такие баллоны не годятся. Если газ будет использоваться для отопления, нужна более вместительная ёмкость — газгольдер.

Пропан-бутан

Системы автономной газификации частных домов работают не с природным газом, а со сжиженной пропан-бутановой смесью — той же самой, которую используют для заправки газовых автомобилей.

Дело в том, что природный газ, который подаётся по магистральным газопроводам, гораздо труднее хранить, чем пропан-бутан. Он сжижается при температуре -160°C под давлением 200 бар. Поддерживать такие условия непросто. Кроме того, сжиженный природный газ сложно достать , тогда как сжиженный углеводородный газ (пропан-бутан) есть почти на каждой автозаправочной станции.

Автономное газовое отопление частного дома, как это устроено, http://propan.kz

Для газификации частного дома в России используют подземные газгольдеры, а в ЕС надземные газгольдеры. Это связано с составом газа — в России для отопления используется пропан-бутановая смесь, которая испаряется при положительной температуре, в ЕС используется отопительный пропан, который может испаряться до минус сорок градусов. Газ испаряется в газгольдере. Парциальное давление газа значительно понижается в редукторе, затем газ попопадает в дом по подземному газопроводу через цокольный ввод и направляется потребляющему оборудованию: отопительной системе, водонагревателю, газовой плите или электрогенератору. В России, в связи с использованием пропан-бутана, допустимы только газопроводы, расположенные глубже 1 метра под землей, а для сбора конденсирующегося на участках газопровода с отрицательной температурой бутана необходимо обязательно применять специальные емкости — сборники-испарители бутана (конденсатосборники).

Газгольдер

По способу установки газгольдеры бывают двух видов: надземные и подземные.

По способу исполнения газгольдеры различаются на защищенные от коррозии и не защищенные от коррозии.

Газгольдеры без защиты от коррозии стоят почти в два раза дешевле, однако каждые 5 лет нуждаются в откапывании для проведения гидроиспытаний водой с пенетрантом (проникающим веществом) и поиска капиллярных утечек вследствие сквозной коррозии, которые обнаруживаются при освещении газгольдера снаружи ультрафиолетовой лампой после гидроиспытаний.

Газгольдеры, защищенные от коррозии дороже из-за более сложной и дорогой технологии их изготовления, зато служат без утечек и не нуждаются в откапываниях и проверках 40 лет.

Отопление газгольдером. На сколько хватает. Расходы.

Дешевые (не защищенные от коррозии) газгольдеры выгодно устанавливать над поверхностью земли, дорогие (защищенные от коррозии) газгольдеры выгодно устанавливать под землей, так как экономия на коррозионной защите подземного газгольдера неминуемо приводит к капиллярным утечкам на 5-й год его эксплуатации. Годовые потери от недиагностируемых безопасных утечек 5 грамм в минуту за 1 год (525 600 минут) обычно составляют 2,6 тонн газа (5,2 тыс. литров на сумму более 100 000 рублей), работы по откапыванию, испытаниям и ремонту, которые проводятся каждые 5 лет стоят более 100 тыс. рублей. Газгольдеры, защищенные от коррозии никогда не дают утечек в течении 40 лет, поэтому не нуждаются в откапываниях все 40 лет.

С 2015 года в Евросоюзе разрешено использовать для подземной установки только газгольдеры, защищенные от всех видов коррозии.

Технологическое оборудование для производства газгольдеров, защищенных от всех видов коррозии, окупается только при сопутствующем производстве транспортных резервуаров — газовых железнодорожных цистерн и контейнеров. Кроме того для производства требуется входной контроль и отбор стали, только 4% которой может использоваться для защищенных от коррозии газгольдеров, остальные 96% стали должны быть израсходованы на надземные газгольдеры. В Евросоюзе имеется только один производитель, который имеет возможность производства газгольдеров, защищенных от коррозии — концерн Chemet на своих заводах в Польше и Франции.

Газгольдеры, не защищенные от коррозии, в ЕС можно устанавливать в землю в специальных газо-водонепроницаемых пластиковых мешках или футлярах для возможности непрерывного контроля капиллярных утечек. В России таких норм нет, поэтому до сих пор продолжаются установки непосредственно в грунт дешевых газгольдеров, несмотря на высокий риск значительных недиагностируемых потерь газа.

До 2015 года в России устанавливались преимущественно дорогие газгольдеры Chemet и Bagoma, защищенные от всех видов еоррозии. После девальвации рубля 2015 года приобрели популярность дешевые газгольдеры без защиты от коррозии. Более 80% установленных в 2015 году газгольдеров нуждались в 2019 году в замене и ремонте в связи со значительными потерями газа. Капиллярная, не заметная без откапывания и не определяемая газоанализатором утечка всего 5 грамм в минуту приводит к потере 2628 килограмм (5000 литров на сумму 100 000 рублей) в год.

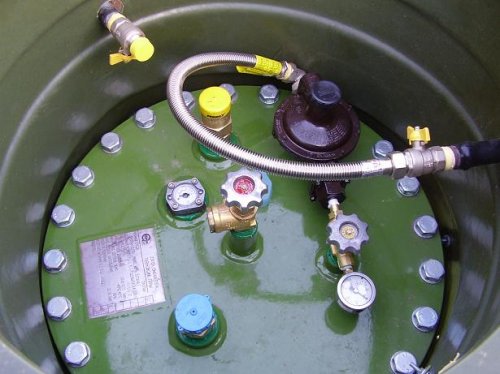

Арматурный отсек

В верхней части горловины находится арматурный отсек, внутри которого находится запорная арматура — оборудование для управление потоком газа. Под крышкой скрываются регулятор давления (редуктор), заправочный клапан, уровнемер и другие приборы.

Кроме оборудования, там может находиться герметичный люк-лаз, который снимается при освидетельствовании, чтобы внутрь резервуара мог проникнуть специалист для осмотра. Резервуары эконом-класса, лишённые люка, осматривают эндоскопом. Для газгольдеров Chemet люк-лаз при бытовом применении понадобится только через 40 лет, для газгольдеров всех других производителей он понадобится через 5 лет для чистки от коррозии изнутри и установки привариваемых накладок в местах сквозной коррозии. Если газгольдер планируется использовать на объекте с частыми заправками, то люк-лаз также нужен для диагностики трещин, возникающих после 1000 заправок.

Газопровод

От резервуара к аппаратуре потребления газ подводится по газопроводу низкого давления. Газопроводы низкого давления делятся на наружные и внутренние: наружные проложены снаружи помещений, внутренние — внутри. Современные подземные газопроводы изготавливаются из полиэтиленовой газовой трубы, надземные и внутренние могут быть только стальными.

В российских климатических условиях подземный газопровод размещается ниже глубины промерзания грунта и выполняется с уклоном. При этом в нижней точке газопровода необходим сборник-испаритель бутана, который предотвращает попадание конденсировавшегося газа в котел. Это необходимо для того, чтобы обеспечить полную безопасность системы.

Цокольный ввод

Правила безопасности запрещают подземный ввод газопровода в дом, поэтому вывод газопровода из-под земли осуществляется с помощью специальной конструкции — цокольного ввода.

Цокольный ввод состоит из стальной трубы, крана и устройства, обеспечивающего возможность перемещения дома (усадки или поднятия от вспучивания грунта) — сильфонного компенсатора. Конструкция сильфона позволяет компенсатору растягиваться, сжиматься, деформироваться и изгибаться, сохраняя герметичность.

По желанию заказчика в стальной коробке на цокольном вводе может быть установлен клапан, перекрывающий подачу газа в случае утечки в доме.

Автономная газификация: что это такое

Когда магистральный газопровод недоступен, можно воспользоваться альтернативой: автономной газификацией частного дома.

Преимущества газгольдеров АвтономГаз

Газгольдеры АвтономГаз сконструированы специально для автономной газификации частных домов в России и произведены в Евросоюзе по самым высоким стандартам качества.

Газгольдеры АвтономГаз рассчитаны на российские условия

Обслуживание газгольдеров АвтономГаз обходится дешевле

Клиентам АвтономГаз не приходится платить за ежегодное обслуживание газгольдера. За счёт этого они сэкономят сотни тысяч рублей.

Надёжные материалы газгольдеров АвтономГаз

Газгольдеры АвтономГаз, выпущенные польским заводом Chemet, изготавливаются из отборной вакуумированной мелкозернистой стали, которая не подвержена коррозии. Газгольдеры других производителей изготовлены из рядовой стали.

Необходимые элементы автономной газификации

Дешевизна, как правило, скрывает отсутствие полного набора необходимого оборудования, без которых срок службы газгольдера становится заметно короче, ремонт — чаще и дороже, а сбои и поломки происходят в самое неподходящее время.

Безопасность автономной газификации

Подземные резервуары для газа не могут взорваться и не взрываются. Они гораздо безопаснее обычных бытовых газовых баллонов.

Автономное отопление частного дома

Самым доступным и комфортным топливом для автономного отопления частного дома или дачи остаётся пропан-бутан. Отопление частного дома площадью 100 м2 сжиженным газом в течение года обойдётся примерно в 49 тыс. руб.

  • Автономное отопление частного дома
  • Отопление частного дома сжиженным газом и другими видами топлива: что выбрать?
  • Расчёт расхода газа для отопления загородного дома
  • Газовые котлы для автономного отопления частного дома
  • Как устроена система автономного отопления частного дома: радиаторы, тёплый пол, трубопроводы
  • Сравнение теплоты сгорания, коэффициента утилизации тепла и КПД при отоплении газом, жидким и твёрдым топливом
  • Недостатки газгольдеров quot: чешских, болгарских, итальянских
  • Недостатки газгольдеров, продаваемых под маркой FAS
  • Недостатки российских газгольдеров
  • Недостатки вертикальных газгольдеров
  • На чем нельзя экономить при покупке системы автономной газификации
  • Необходимые элементы автономной газификации
  • Как формируется цена на газгольдер
  • Четырнадцать признаков недобросовестности при монтаже газгольдера
  • От чего зависит стоимость обслуживания газгольдера

г. Москва , ул. Наметкина, д.12 а, БЦ «ГазОйл Плаза»

Консультация по телефону +7 (495) 220-74-46 , а также телефону, WhatsApp и Viber +7 (985) 220-99-98 ежедневно с 9:00 до 24:00

  • Автономная газификация
  • Расход газа
  • Отопление дома сжиженным газом
  • Газгольдер Chemet: цена
  • Отзывы
  • Вконтакте
  • Facebook
  • Главная страница
  • О компании
  • Продукция и услуги
  • Цены
  • Контакты
  • Информация
  • Вопросы и ответы
  • Фото и видео
  • Карта сайта

Источник: www.avtonomgaz.ru

Газовое автономное отопление: обзор лучших решений и способов организации индивидуального газового отопления в частном доме

Автономная отопительная система – инженерная система обогрева помещения, которая не связана с централизованными источниками тепла и имеет собственные составляющие ее элементы.

Содержимое обзора

Состав автономной системы

Обычно такие системы состоят из трубопроводов, батарей и источника тепла. В качестве источника тепла автономное газовое отопление загородного дома включает котел, сжигающий газ и нагревающий теплоноситель (чаще воду).

Теплоноситель, двигаясь естественным образом или принудительно (с помощью использования насосов) по системе труб и батарей отдает тепло помещению, осуществляя его обогрев.

Для контроля безопасности системы необходимо использовать газоанализирующие приборы.

Преимущества газовых автономных систем

  • Ниже теплопотери от котла до потребителя, в сравнении с магистральными системами отопления;
  • Ввиду невысокой стоимости природного магистрального газа такой вид автономной системы отопления будет самым экономичным;
  • В процессе сгорания газ не образует копоти и нет необходимости очищать котел от сажи и углей, как это получается с котлами на твердом топливе;
  • Возможно использование автоматического режима поддержания необходимой температуры в помещении;
  • Личное удобство, заключающееся в возможности регулировать температуру самостоятельно, отключать и включать отопление;
  • Возможность подключения в систему теплых полов;
  • Возможность сочетания с другими видами отопления (например, с электрическим).

Недостатки газовых автономных систем

  • Высокая степень потенциальной опасности;
  • Высокая стоимость качественных современных котлов;
  • Дорогой ремонт вышедшей из строя системы;
  • Необходимость постоянного профессионального обслуживания оборудования;
  • Требует доступ к газовым магистралям (использование сжиженного газа в баллонах экономически нецелесообразно) или установки личного газгольдера;
  • Рекомендуется отдельное помещения для размещения оборудования с целью безопасности;
  • Монтаж агрегатов, использующих природный газ, возможен только с согласования Газтехнадзора, сбор документов для чего займет огромное количество времени;
  • Изменение давления подачи газа может привести к поломке котельного оборудования.

Виды котлов

Автономные газовые котлы отопления подбираются в зависимости от целей владельцев.

По количеству контуров

  • Одноконтурный. Используется только для отопления. Теплоноситель должен быть в постоянном количестве.
  • Двухконтурный. Такие агрегаты могут дополнительно снабжать помещение горячей водой благодаря дополнительному контуру. Котел может включать как систему проточного нагревания воды, так и накопительную емкость с собственным термостатом и горелкой. Котлы проточного типа обладают небольшими размерами и способны обеспечивать 15 литрами воды в минуту, нагретой до 30 градусов.

При необходимости в полноценной подаче горячей воды, лучше выбрать котлы с накопительными баками, объем которых также можно подобрать.

По типу установки

  • Напольные. Имеют большие габариты, монтаж осуществляется на пол (или специально подготовленную усиленную подставку). Такие агрегаты могут справиться и с обогревом больших площадей. Лучше их монтировать в отдельном помещении. Напольные котлы считаются более надежными.
  • Настенные. Компактные варианты, способные обеспечить теплом до 300 кв.м. Монтаж осуществляется на стену.

По типу горелки

  • Котлы с атмосферной горелкой. Простой вид котла, требующий наличия традиционной системы дымоотвода, обладающий невысоким значением КПД. Преимущества таких агрегатов – недорогой ценник и несложная эксплуатация. Этот вариант – очень пожароопасный.
  • Котлы с турбированной горелкой. Отличаются наличием электрической турбины. Это резко повышает КПД системы, ее стоимость и сложность использования.

По типу подведения газа

  • Магистральный газ. Непрерывная подача недорогого газа. Согласование документов на подключение и само подключение может затянуться надолго, а стоимость очень неприятно удивит (особенно при значительном удалении помещения от магистрали).
  • Газгольдер. Смысл заключается в монтаже специального резервуара для хранения сжиженного газа. Емкость периодически пополняется природным сжиженным газом.
  • Балонный сжиженный газ. Можно даже и не рассматривать. Цена на автономное газовое отопление загородного дома в таком случае превысит даже электрическое отопление.

Установка

Установка системы автономного газового отопления начинается с согласования проекта и сборов документов. Поставщик газа утверждает проект и вносит необходимые корректировки. Только после этого начинается монтаж системы.

  • Потолки от 2,5м высотой;
  • Беспрепятственный доступ к котлу;
  • Огнестойкость стен помещения – от 45 мин;
  • Наличие газоанализирующих приборов;
  • Котлы до 60кВт можно устанавливать везде, кроме жилых помещений и ванных;
  • Двухконтурные агрегаты нельзя монтировать на кухне;
  • Оборудование от 150кВт устанавливаются только на цокольном или на первом этаж.

Разводку системы и монтаж котла рекомендуется производить только с профессиональными бригадами. Подключение отопления проводится сертифицированными специалистами.

Стоимость под ключ

  1. Проверка помещения. Осмотр и обмеры помещений, консультация и рекомендации.
  2. Проектирование. Определение нужд владельцев и составление технических требований, подбор оборудования, его комплектации, мощности.
  3. Приобретение оборудования. Согласование и доставка.
  4. Монтаж системы. Установка рабочего оборудования и разводка трубопроводов по техническим нормам.

Испытание системы и первый пуск. Тестирование, проверка, наладка рабочего режима, консультация владельцев.

Примерная минимальная стоимость для площади дома в 100 кв. м. будет составлять 260 тыс. руб., для площади в 200 – от 350 тысяч и так далее. Это с учетом средних цен на оборудование.

Источник: masterotoplenie.ru

Достоинства автономного отопления газом

По многим показателям газовое отопление превосходит другие виды обогрева, в которых топливом служит, например, уголь, дизельное топливо или электричество. К тому же если сравнивать различные энергосистемы по стоимости, то отопление с использованием магистрального газа имеет наименьшую стоимость.

Автономное отопление газом

Автономное отопление газом

Автономное отопление газом: особенности и преимущества

Пожалуй, на сегодняшний день самое популярное решение – это как раз отопление с использованием газа. Однако для реализации такого проекта требуются профессионалы, которые правильно сделают дымоотвод, установят специальный котел и присоединят его к системе из труб и радиаторов. Специалисты должны иметь соответствующий допуск на проведение подобных работ.

Эксперты отмечают следующие преимущества систем с применением газа в качестве топлива:

  • практически бесшумная работа;
  • безопасность;
  • возможность использования для обогрева больших площадей, от ста квадратных метров и более;
  • поддержание оптимальной температуры и расход топлива регулируются вне зависимости от давления при помощи специального автомата;
  • относительно недорогой энергоноситель.

Однако есть у такой системы обогрева и свои недостатки. К таковым обычно относят значительные затраты на покупку котельного оборудования, а также необходимость получения от местных чиновников разрешений на проведение коммуникаций. В лучшем случае такие затраты окупаются в течение 3-5 лет, но если оборудование дорогое, то эти сроки могут увеличиться до 10-15 лет. Еще один очевидный минус – это постепенное удорожание топлива.

Автономное отопление газом

Автономное газовое отопление частного дома

Возможность использования сжиженного газа

Автономное отопление газом дает возможность использовать даже сжиженное топливо при отсутствии центрального газоснабжения. Для этих целей на участке устанавливается газгольдер – особая емкость. Стоит сжиженный газ относительно недорого: дороже дров, но дешевле дизельного топлива. К тому же, нельзя исключать и того, что временем газификация дойдет и до вас; а значит, газобаллонное отопление можно будет сменить на централизованное.

Рекомендуем: Как сделать автономное отопление гаража?

Между прочим, использование газгольдера позволяет сделать газовое отопление частного дома не только экологически чистым и эффективным, но и полностью автономным. Ведь одной заправки газгольдера обычно хватает в среднем на год, и с ним вы не будете зависеть от аварийных отключений подачи голубого топлива.

К недостаткам использования газовых баллонов можно отнести необходимость их частой замены, а также трудность контроля поставляемого газа. А потому газовые баллоны для отопления коттеджа или загородного дома можно рассматривать лишь как временную меру. А вот газовое отопление бани или сауны организовать с помощью них возможно и на более длительный период.

Основные элементы и требования к монтажу

По уровню автоматизации газовое оборудование сегодня уже не уступает электрическому; а потому управлять современными системами можно даже удалённо. Как правило, любой котел еще при сборке оснащается хотя бы минимальной защитой на случай отключения газа или электроэнергии. А в новейших моделях применяется даже кодовое оповещение о неисправностях и программы самодиагностики. Для того чтобы система не страдала от перебоев с напряжением, устанавливается специальный стабилизатор. А вот чтобы исключить полное отключение отопительного оборудования, лучше всего установить еще и источник бесперебойного питания.

Всегда существует риск отравиться газами – как продуктами сгорания голубого топлива, так и при утечке. А потому сейчас предъявляются весьма строгие требования не только к монтажу, но и к проекту, и к помещению, где будет устанавливаться оборудование. И если их не выполнять, то это может снизить безопасность всей системы. Так, в котельной обязательно должна быть хорошая вентиляция, окна для естественного освещения, клапан автоматического отключения подачи топлива, газоанализатор, свободный доступ ко всем устройствам, а все ограждающие конструкции должны обладать нужным уровнем огнестойкости.

Автономное отопление газом

Схемы устройства газового автономного отопления

Кроме того, не следует оборудовать котельную в подвальных помещениях частного дома, так как природный газ тяжелее воздуха, и может там скапливаться в случае утечки. А при смешивании его с кислородом образуется взрывоопасная смесь. Если же в котельной планируется установить котел с открытой камерой сгорания, то потребуется еще и дымоход особой конструкции, габариты которого следует рассчитать еще при проектировании. Газовое оборудование с закрытой камерой сгорания не требует оснащения дорогостоящими дымоходами. Как правило, в таких котлах предусмотрена принудительная тяга, а потому для вывода отходов сгорания можно устанавливать трубопроводы не более 10 сантиметров в диаметре.

Рекомендуем: Сколько стоит автономное отопление?

Установка автономного отопления в частном домовладении, даже если оно используется для обогрева бань или парилок, должна проводиться только с привлечением квалифицированных специалистов. Ведь все такие работы осуществляются в строгом соответствии с действующими ГОСТами и СНиПами, а также правилами пожарной безопасности. Кроме того, прежде чем приступить к эксплуатации готовой системы отопления следует заручиться разрешением районной или областной газовой организации.

Какой вариант выбрать

Как правило, при выборе оптимального варианта в первую очередь ориентируются на адекватную стоимость, иначе реально сэкономить на плате за отопление удастся лишь спустя несколько лет. А потому далее мы рассмотрим только наименее затратные отопительные системы по степени удорожания:

  1. газовое отопление частного дома. Для обустройства такой системы понадобиться газопровод, запорная арматура, кран, регулятор давления и плита для фундамента. Кроме того, нужны будут средства на доставку оборудования, прокладку газопровода внутри помещения, ввод его в эксплуатацию, установку резервуара, а также запуск системы и ее последующее гарантийное обслуживание;

Автономное отопление газом

  1. при установке электрического отопления помимо стоимости оборудования и работ, потребуется оплатить монтаж и пусконаладочные работы, крепежи и кабели, терморегуляторы и теплоизоляцию;
  2. водяное отопление без газа и электричества пока не особенно распространенно, так в большинстве систем все равно тем или иным образом используются указанные источники энергии. Однако в этом случае можно будет немного сэкономить на автоматике, поскольку здесь она не требуются, как и бойлер, а трубы монтируются из недорого полипропилена;
  3. но наиболее дорогостоящим на сегодняшний день является воздушный обогрев.

Источник: otoplenieblog.ru

Минимум усилий, чтобы дома стало тепло. Автономное газовое отопление

Вы в поиске, что лучше выбрать, чтобы в доме было тепло, и при этом вы минимум прилагали усилий? Вариантов решения этого вопроса множество. Предлагаем рассмотреть вариант — автономное газовое отопление.

Автономное газовое отопление

Благодаря инновациям в бытовой теплоэнергетике сегодня, возможно, реализовать в собственном коттедже индивидуальную систему теплоснабжения, используя в качестве источника, газовый котел и вспомогательное котельное оборудование.

Квалифицированно спроектированное автономное газовое отопление любого домовладения, дает возможность владельцу сэкономить личные средства, при этом эффективно отапливать дом на протяжении нескольких десятков студеных зимних периодов.

Тем не менее, как и все теплотехническое оборудование, данные устройства имеют свои недостатки, поскольку являются пожароопасными объектами. В связи, с чем их монтаж, наладка и запуск в эксплуатацию должны выполнять по утвержденному проекту, сервисными организациями, имеющих соответствующий допуск.

Автономное газовое отопление: варианты устройства и обзор лучших решений

В большинстве случаев собственники автономного газового отопления предпочитают устанавливать одну из двух схем, отличающихся между собой по принципу движения греющей среды — естественную и принудительную. Первая система функционирует за счет перемещения горячей воды под действием разных плотностей холодного и нагретого теплоносителя. Во второй — движение водной среды по внутреннему контуру от источника нагрева к приборам отопления и обратно, происходит с помощью циркуляционного электронасоса.

При выборе схем необходимо учитывать тот факт, что при одинаковой отопительной площади, система с естественной циркуляцией требует в три раза больше объема воды, чем принудительная. Это выполняется за счет установки труб большого диаметра. При естественной циркуляции, может случиться перегрев теплоносителя, в связи, с чем возникает серьезное термическое повреждение пластиковых трубопроводов. Для того чтобы этого не допустить, специалисты советую автономное газовое отопление выполнять из металлических труб.

Как выбрать оборудование для газового отопления

Правильный выбор котла осуществляется специалистами на стадии проектирования. Для эффективной работы автономной системы отопления приходится учитывать много параметров функционирования системы, начиная от климатических данных района установки оборудования, с перспективой на 5 лет, и заканчивая уровнем теплоизоляции дома. Все они сегодня анализируются сегодня квалифицированным персоналом сервисных и проектных организаций, с применением сложных программных комплексов. После получения результатов на основании технико-экономического расчета из нескольких вариантов выбирают наиболее оптимальный тип котлоагрегата.

Различают два базовых типа отопительных устройств — одноконтурный и двухконтурный. Первый предназначается исключительно для отопления жилых комнат, с постоянным объемом в сети циркулирующего теплоносителя. Второй вариант разработан для нагрева дома и снабжения жителей бытовыми услугами ГВС. При этом подогрев холодной воды может осуществляться, как во внутреннем теплообменном аппарате котла, так и в наружном бойлере косвенного нагрева. Вторая схема более предпочтительна, поскольку наиболее экономичная и позволяет всегда иметь запас горячей воды в доме.

В торговой сети реализуются газотопливные котлоагрегаты навесного и напольного исполнения. Первые более компактны, представляют мини-котельную со всем необходимым встроенным котельным оборудованием. Они энергозависимы и требуют для своей работы источника питания. Считается, что данная модификация экономически обоснована для нагрева домов с отопительной площадью до 150 м2. Напольные котлы более мощные, практически не имеют ограничения по площади нагрева, но требуют установки в отдельном топочном помещении.

Автономные отопительные системы выпускаются, как, конвекционного, так и конденсационного типа. Первые наиболее известны привычные агрегаты, осуществляющие нагрев теплоносителя по принципу конвекции. В нем через встроенный теплообменный аппарат, циркулирует греющий теплоноситель, который снаружи омывается горячими дымовыми газами. Этот тип котлов имеет самую низкую цену.

Конденсационные котлы кроме того используют тепло от конденсации в дымовых газов за счет снижения их температуры до 55 С, для чего устанавливают дополнительный теплообменник на выходе из котла, называемого экономайзером. Характерной чертой данного вида агрегата, является работа его на сверхвысоких КПД выше 100 % и использование низкотемпературных теплоносителей ниже 55 С, например в системах теплый пол.

Технология установки газового отопления

Автономное газовое отопление

После того как специалистами проектной организации выполнен проект автономного теплоснабжения, должна быть принята соответствующими государственными надзорными органами разрешительная документация, выполнена закупка всего теплового и вспомогательного оборудования начинается чрезвычайно значимый и ответственный этап — установка системы отопления.

Технология установки такого оборудования выполняется из нескольких этапов:

  • Врезка внутридомовой газовой сети в магистральный газопровод;
  • приготовление индивидуального помещения либо создания площадки для размещения котлоагрегата;
  • монтаж газового агрегата, в строго горизонтальном положении и подсоединение его к дымоотводной системе;
  • установка подающего/обратного трубопроводов и батарей с кранами Маевского и регуляторами температур;
  • врезка циркуляционного электронасоса на обратном трубопроводе перед котлом, фильтр очистки теплоносителя устанавливается перед насосом;
  • установка расширительного емкости на уровне не менее 2.0 м от котла;
  • наполнение системы водой и проведение проверочного пуска;
  • сброс воздуха из отопительной системы, настройка давления в расширительной емкости;
  • приемка в работу котельного оборудования от монтажно-наладочной организации, с поставкой его на гарантийное обслуживание.

Схемы разводки автономного отопления

Схема однотрубной системы газового отопления коттеджа

Существует 3 разновидности внутридомовых систем, используемых при автономном отоплении — одно, двухтрубные и лучевые. В первой батареи подключаются последовательно к общему трубопроводу. Данный вариант монтажа самый экономный, поскольку требует меньшее количество труб, но малоэффективен, так как трудно достигнуть равной теплоотдачи от всех приборов отопления, крайние всегда холоднее. В последнее время в такой системе легче выполнить температурную балансировку за счет установки на каждом радиаторе байпасных линий и термостатов, которые изменяют объем протекающего через батарею отопления теплоносителя.

двухтрубная схема

Во второй схеме приборы отопления подключены параллельно – к подаче и обратке, что обеспечивает равный температурный нагрев каждого отдельного элемента. Себестоимость монтажа данной системы высокая за счет увеличения количества труб.

Лучевая схема разводки отопления

Лучевая схема еще более затратная, поскольку каждая батарея обвязывается самостоятельно, через общий подающий и обратный коллектор. В работе эта схема самая экономичная, позволяющая в автоматическом режиме поддерживать индивидуальную температуру в каждом изолированном помещении дома.

Калькулятор расходов на отопление дома

Точный расчет затрат на выработку тепловой энергии автономным источником нагрева выполняется в соответствующем разделе проекта теплоснабжения дома. Тем не менее, для выработки предварительного решения по виду котла и топлива выполняют предварительный расчет расходования газового топлива. Предполагаемый расход можно узнать из технического паспорта котла либо с применением онлайн калькуляторов.

Затем полученный часовой показатель умножают на 720 часов работы отопления в месяц и делят на поправку фактического использования максимальной мощности равную 2 и умножают на семь — усредненный показатель количества отопительных месяцев в году.

Например для котла 13.8 кВт мощности, способного обогреть дом в центральной части России в 138 м2, при КПД котла = 0.9 средний расход газа:

  • 81 м2/ час;
  • 47 м2/сутки;
  • 594 м2/ месяц;
  • 4158 м2 за отопительный сезон.

Максимальная цена за кубометр газа для населения сегодня составляет – 6 руб. 28 копеек для Санкт-Петербурга. Общая стоимость газа за сезон:

4158 х 6.28 = 26100 руб.

Кроме этих затрат необходимо учесть затраты на электроэнергию для энергозависимых котлов и воду, для подпитки тепловых сетей. Но в налаженных автономных системах нагрева, последние затраты являются несущественными и обычно не превышаю 10% затрат на голубое топливо.

Стоимость монтажа системы отопления под ключ

Стоимость монтажа такой системы под ключ — самая затратная часть обустройства инженерной системы, она зависит от вида проекта: экономный, стандартный и премиум. В первый входят котлы отечественных производителей, Китая или Турции, во второй — Чехии, а в третий — Германии или Италии.

Автономное газовое отопление

Кроме того, цена значительно будет зависеть от типа прокладки труб, количества контуров котлов, вида расположения котла — настенная / напольная, вида батарей и материала труб, используемых для обвязки.

Эти цены разнятся по регионам и по конкретным монтажным фирмам.

Автономное газовое отопление

В среднем для стандартного варианта в Москве стоимость автономного отопления для площади нагрева:

  • 100 м.кв. – 295 тыс. рублей;
  • 200 м.кв. – 405 тыс. рублей;
  • 300 м.кв. – 579 тыс. рублей.

Эти расценки учитывают следующие показатели:

  1. Производители котлов: Германия или Чехия.
  2. Вариант обустройства агрегата — навесной.
  3. Материал трубопроводов обвязки агрегата —полипропилен с армированием.
  4. Нагрев ГВС — бойлер косвенного нагрева.
  5. Укладка внутридомовых трубных систем — скрытая 2-х трубная.
  6. Материал внутридомовой системы — сшитый полиэтилен.
  7. Отопление по принципу «теплый пол» — до 60 м2.
  8. Регулировка температурного режима механический на батареях / автоматическое на котле.
  9. Батареи нагрева, производство — страны ЕС.

Видео

Сегодня автономная система отопления с газовым агрегатом — самые экономные и эффективные. После окончания монтажа такой системы, затраченные собственником коттеджа денежные средства, как правило, окупаются уже на 3-4 году эксплуатации.

Источник: pechiexpert.ru

Рейтинг
( Пока оценок нет )
Загрузка ...
