Несмотря на то, что живем мы в 21 веке, периодические отключения воды все еще преследуют нас. В эти дни незаменимым помощником становится электрический водонагреватель или бойлер. Данное изделие пользуется большой популярностью также у дачников, в случае отсутствия в доме централизованного горячего водоснабжения. Несомненными лидерами на рынке водонагревателей России являются 2 компании Thermex и Ariston.
Любой водонагреватель имеет несколько расходных материалов периодическая необходимость замены которых прописана заводом изготовителем. Это ТЭН и анод.
Как выбрать ТЭН для водонагревателя
Перед тем, как выбрать ТЭН для бойлера, необходимо учесть тип фланца, мощность, трубки для датчиков терморегулирования, наличие креплений под анод, а также собственно материал ТЭНа. Не исключены случаи, когда подобрать оригинальный ТЭН не представляется возможным. Выбирая аналоги, обратите внимание на компанию «Мастерпроф», зарекомендовавшую себя надежным поставщиком ТЭНов для бойлеров, производимых на итальянском заводе крупнейшего производителя.
Типы фланца
Прижимной штампованный фланец типа RF. Один из самых распространенных среди фланцев. Используются в бойлерах с внутренним баком из нержавеющей стали от компаний Electrolux, Polaris, ATT, Garanterm, Thermex и другие. Фланец такого типа имеет следующие диаметры: 64, 72, 82 и 92мм. Прижимной литой латунный фланец.
Изготавливается диаметром 48 и 50 мм и используется в бойлерах с эмалированным внутренним баком компаний Thermex, Ariston, Atlantic. У такого фланца имеются следующие подвиды:
- RCA PA – имеется держатель анода, отличается голыми удлиненными контактами и отсутствием пластиковой диэлектрической крышки;
- RCF – имеется держатель анода, ТЭН имеет гнутую форму, контакты изолированы;
- RDF – имеется держатель анода, прямой ТЭН, контакты изолированы;
- RCF OR – имеется держатель анода, ТЭН имеет гнутую форму, контакты изолированы, изготовлен для горизонтальных моделей;
- RF – отсутствует держатель анода, контакты изолированы, изготавливается для бойлеров компании Атлантик.
Мощность ТЭНа
Мощность как правило выбивается на трубке самого ТЭНа. Всю необходимую информацию о мощности можно прочитать в паспорте изделия, а также на шильде. В случае, если вам не удается найти ТЭН с такой же мощностью, которая была у оригинала, то рекомендуется выбирать нагреватель с меньшей мощностью.
Материал ТЭНа
ТЭНы, изготовленные из различных материалов, отличаются между собой качеством и долговечностью. Рассмотрим три основных и самых встречающихся варианта:
- Нержавейка – один из самых бюджетных и недолговечных вариантов;
- Медный – более мощный и надежный по сравнению с ТЭНом из нержавеющий стали;
- Посеребренный – устойчив к накипи, обеззараживает воду, имеет длительный срок эксплуатации.
Трубка термостата
При замене оригинального ТЭНа обратите внимание на наличие трубки термостата. В случае если она имеется на старом ТЭНе, необходимо, чтобы на новом она тоже была. Если вы обнаружили две трубки, то приобрести нагреватель можно и с одной, т.к. в нее как правило возможно установить два датчика один за другим.
Дополнительные товары
При покупке ТЭНа для бойлера, не забудьте купить к нему новую прокладку. Если это ТЭН от компании МастерПроф, то прокладка будет уже в комплекте. Рекомендуется также заменить анод – это продлит эксплуатационный срок вашего бойлера. Также перед приобретением убедитесь в работоспособности терморегулятора и обратного клапана, в случае, если они вышли из строя, их тоже требуется заменить.
X
X
X
Замена ТЭНа водонагревателя
Бойлеры имеют довольно простую конструкцию и работают по элементарному принципу. Если вы не хотите переплачивать мастерам за работу, то вы вполне сами справитесь с данной задачей. В случае, если ваш водонагреватель находится на гарантии, то необходимо обязательно обратиться в сервисный центр, если соблюдены все правила эксплуатации.
Визуальный осмотр деталей
Визуальный осмотр позволяет объективно оценить в каком состоянии ТЭН для водонагревателя. Для этого потребуется отключить бойлер от сети, слить из него воду и разобрать, очистив нагревательный элемент от накипи.
Осмотрите деталь на наличие трещин, сколов, вздутий или повреждений. В случае их обнаружения, смело выбрасывайте элемент в мусорный бак, так как починить его уже не удастся. В данном случае единственным вариантом будет – заменить ТЭН для водонагревателя на новый.
Такое происходит по причине несвоевременной замены анода. Так как после его разрушения коррозии начинает подвергаться сам ТЭН и стенки бойлера. Крайне важно: повреждение и протечка ТЭНа приведут к повреждению термостата, что значительно увеличит стоимость ремонта. При малейшем повреждении ТЭНа следует его сразу же поменять!
Инструменты для замены ТЭНа
При обнаружении неисправности, необходимо подготовиться к замене и приобрести инструменты. Большинство из них имеются практически в каждом доме, поэтому проблем с заменой возникнуть не должно. Итак, для замены ТЭНа вам потребуются следующие инструменты:
- Гаечный ключ;
- Плоскогубцы или пассатижи;
- Впитывающие ткани (тряпки или салфетки);
- Прямая и крестовая отвертка;
- Фазометр (отвертка с индикатором);
- Новый нагревательный элемент.
Замена водонагревательного элемента
Отключите подачу воды, перекрыв кран неподалеку от бойлера. В случае, если кран перекрытия отсутствует, перекройте воду во всей квартире, путем перекрытия стояка. Помимо перекрытия холодной воды, горячую воду также требуется перекрыть.
Процесс замены довольно прост, достаточно выполнить работы в следующем порядке:
1. Слив воды 1.1. Отключите электропитание прибора; 1.2. Убедитесь, что вода внутри прибора имеет безопасную температуру; 1.3. Перекройте подачу холодной воды в водонагреватель; 1.4. Откройте кран горячей воды на смесителе для сброса давления внутри бака; 1.5. Для поступления воздуха в бак, откройте запорный кран на тройнике, установленный на выходе горячей воды из водонагревателя.
При его отсутствии необходимо демонтировать подсоединения на выходе из водонагревателя; 1.6. Присоедините направленный в канализацию дренажный шланг к запорному крану на тройнике, установленному на входе холодной воды в водонагреватель и откройте его. При отсутствии дренажный шланг необходимо установить на входе в водонагреватель.
Вода будет выливаться из места подачи холодной воды, а через место подключения горячей воды будет поступать воздух; 1.7. После слива убедитесь в отсутствии воды внутри водонагревателя. 2. Замена внутренних элементов 2.1. Снимите крышку прибора; 2.2. Для замены термостата, выдвиньте его из гнезда и отсоедините от цепи питания; 2.3.
Снимите термостат; 2.4. Открутите ТЭН, либо крепление ТЭНа с помощью рожкового и разводного или газового ключа; 2.5. Промойте внутренний бак водонагревателя и замените ТЭН (при необходимости анод и термостат); 2.6. Сборка производится в обратной последовательности. Главное обратить внимание на заземляющий провод.
Внимание: Магниевый анод является неотъемлемой составной частью системы защиты водосодержащей емкости и нагревательного элемента (ТЭНа) от коррозии. Необходимо ежегодно проверять состояние магниевого анода. При сильном изнашивании магниевый анод необходимо заменить. Необходимо производить замену магниевого анода не реже 1 раза в 24 месяца.
Внимание: Трубчатый электронагреватель (ТЭН) предназначен для нагрева воды во внутреннем баке путем преобразования электрической энергии в тепловую. Образование на его поверхности известкового налета (или накипи) может привести к ухудшению теплоотдачи, перегреву или выходу из строя. Регулярно осматривайте и при необходимости удаляйте накипь с его поверхности с помощью средства для удаления накипи.
Поставщик ТЭНов от производителя
В 2014 году компанией МастерПроф была отслежена тенденция уменьшения суммы среднего чека в магазине. Люди все больше экономили, предпочитая вместо закупки новой сантехники починку старой. Отследив данную тенденцию мы взяли курс на развитие продажи комплектующих для водонагревателей.
Специалисты компании МастерПроф в течение нескольких месяцев проводили анализ продаж электрических водонагревателей на рынке России. Были проанализированы продажи за последние 4 года. Такой большой срок был взят не случайно, так как именно после 3-4 лет наступает период обслуживания ТЭНа в водонагревателе. Т.е. именно по истечение этого времени водонагреватель выходил из строя.
Ремонт водонагревателей осуществляют специальные сервисные компании, и цена ремонта зачастую составляет около половины изделия. В замене ТЭНа нет ничего сложного, основная сложность в том, где найти нужный ТЭН и как понять, что он подходит.
На основе анализа были отобраны самые продаваемые позиции водонагревателей (в совокупности они дают 80% продаж всех магазинов России). Оказалось, что 80% самых продаваемых водонагревателей содержат всего лишь 9 видов ТЭНов. Именно этот ассортимент и стал основой для нашего нового готового решения – стенда ТЭНы и комплектующие для водонагревателей.
Помимо ТЭНа замене подлежит также анод. Они отличаются только диаметром резьбы, в которую они вкручиваются. Соответственно, наш стенд был дополнен тремя позициями анодов. И последнее, чего не хватало, это сам термостат, которых оказалось всего 2 вида. Таким образом, мы получили готовый стенд для магазина, который позволял любому потребителю купить запасные части к своему водонагревателю.
Для удобства конечного потребителя нами были прописаны модели водонагревателей, к которым подходит данный конкретный ТЭН, а также диаметр анода, который к нему подходит.
Вся информация также дублируется на коробках с продукцией.
X
X

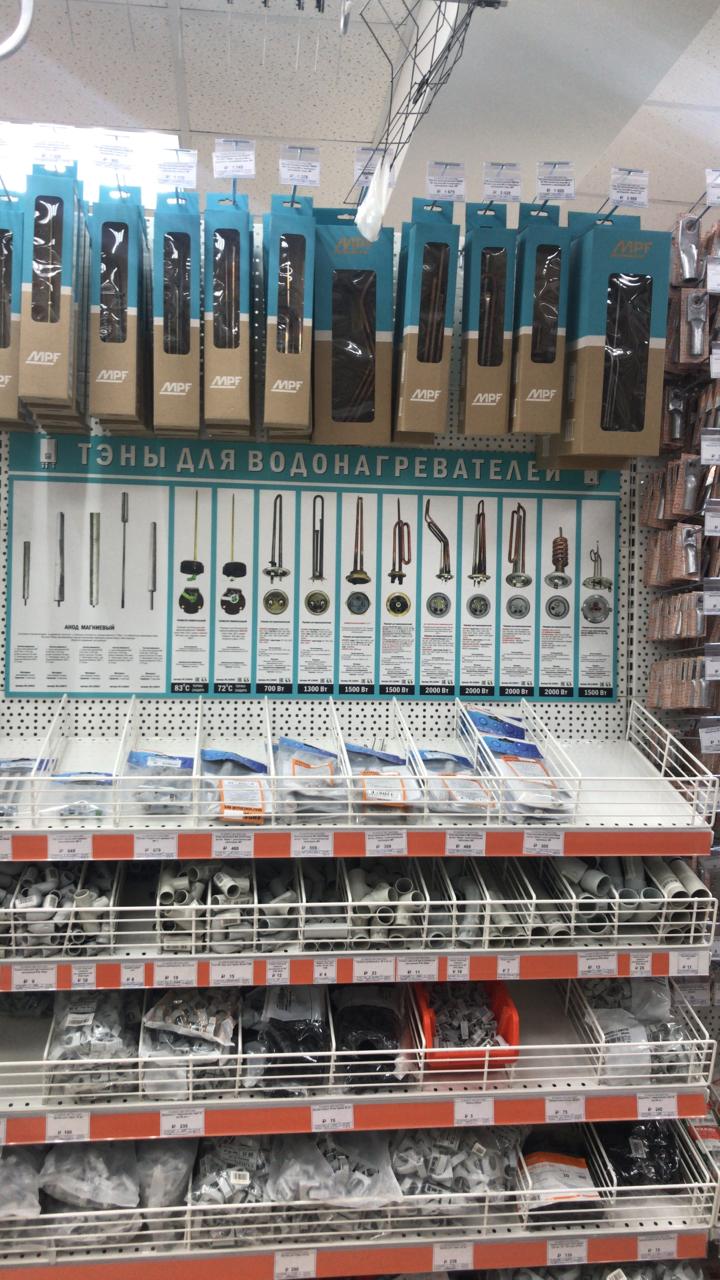

Таким образом, теперь наши клиенты могли размещать в своих магазинах ремонтные наборы для водонагревателей для самостоятельного ремонта. Все изделия содержат подробную инструкцию по замене ТЭНа. Ремонт своими руками получается значительно дешевле, чем через специализированную организацию.
Осознавая большую ответственность перед своими клиентами в вопросе безопасности продукции, в качестве производителя ТЭНов нами была выбрана итальянская компания THERMOWHATT – лидер по производству трубчатых электронагревателей.
Позднее ассортимент был дополнен позициями, которые также пользуются большим спросом – это УЗО для водонагревателя и крепление для водонагревателя на стену.
X
X
Данное готовое решение успешно зарекомендовало себя в крупнейших сетевых магазинах России.
Кстати, в процессе работы над данным готовым решением выяснилось, что даже многие профессионалы не знают, как правильно подключать накопительный водонагреватель или бойлер. Всем своим клиентам мы сделали схему, которую можно повесить прямо в магазине. Обратите внимание, только правильное подключение водонагревателя позволяет быстро спустить воду и провести техническое обслуживание.
Интернет-магазин водонагревателей и климатической техники №1
Доставим по России
Режим работы: с 10:00 до 18:00
товаров
Каталог товаров
ТЭНы для водонагревателей
Нагревательный элемент – это сердце электрического водонагревателя. Назначение нагревательного элемента – нагрев воды. Электрический ток, проходя через нагревательный элемент, нагревает его, и вследствие этого происходит нагрев воды в водонагревателе.
Нагревательные элементы для водонагревателя делятся на находящиеся непосредственно в воде «мокрые» и не находящиеся «сухие». На сегодняшний день известно два принципиально отличных по конструкции друг от друга нагревательных элемента в электрических водонагревателях: ТЭНы (трубчатые электрические нагреватели) и стеатитовые нагревательные элементы.
Устройство ТЭНа для водонагревателя
ТЭН для водонагревателя – это водяной нагревательный элемент, который состоит из нагревательной спирали Г с контактными стержнями В на концах. Нагревательная спираль запрессована в металлическую оболочку А (медную или из нержавеющей стали).
Во избежание короткого замыкания на металлическую оболочку тэна водонагревателя (пробоя на корпус тэна), спираль имеет изоляцию от него наполнителем тэна Б, который является диэлектриком т.е. не дает замкнуть на корпус ТЭНа, но при этом имеет хорошую теплопроводность. В качестве наполнителя чаще всего используют порошок оксида магния или кварцевый песок. Контактные стержни также имеет изоляцию из герметика и керамики или термопласта по концам ТЭНа. При прохождении электрического тока через нагревательную спираль, вследствие ее большого омического сопротивления, практически вся электрическая энергия преобразуется в тепло. Тепло от спирали сквозь изоляционную засыпку доходит до медной или нержавеющей оболочки тэна, которая и нагревает воду в баке водонагревателя.
Устройство стеатитового нагревательно элемента
Предназначенные для помещения в металлические оболочки, керамические тэны с открытой спиралью изготавливаются из проволоки высокого сопротивления, которая натягивается на стеатитовый цилиндр или скобки. Нагрев осуществляется посредством конвекции воздуха и/или излучением. Температура проволоки может достигать 800°С. Нагревательные элементы могут изготавливаться с неравномерным распределением мощности по длине. При этом плотность мощности поверхности нагревателя — не более 9 Вт/см2.
Предостережение: керамический тэн должен быть защищен от повышенных вибрационных нагрузок и любого загрязнения материала (ржавчина, масло и т.д.)
Керамический элемент — с круглым сечением, представляет одиночный модуль цилиндрического нагревателя, а количество данных модулей зависит от длины (L), диаметра (Ø), мощности и предназначения нагревателя. Модули соединены между собой по оси, прикреплённые к фланцу, к которому можно подсоединить провода питания, либо из которого выходят непосредственно, если есть такое требование. Расстояние (Lm) — холодная зона, её длинна может меняться в зависимости от конструктивных особенностей водонагревателя.
Стеатитовый нагревательный элемент вставляется в железный кожух (колбу), которая контактирует с водой.
От мокрого к сухому ТЭНу
ТЭН при нагреве может непосредственно контактировать с водой («мокрый ТЭН»), а может и не контактировать. В этом случае его вставляют в специальную герметичную металлическую колбу повышенной прочности, и тепло от ТЭНа передается воде через посредника (кожух). Такой ТЭН для водонагревателя называется «сухой».
Врагами «мокрого» ТЭНа являются накипь и электролитическая коррозия. Содержащиеся в воде соли жесткости налипают на его поверхность в виде накипи. Накипь уменьшает теплопередачу от поверхности нагревателя к воде. Вследствие этого, во-первых, увеличивается время нагревания воды и, соответственно, расход электроэнергии.
А во-вторых – имеет место недостаточный отвод тепла от поверхности ТЭНа: его температура оказывается выше нормальной рабочей. Это приводит к поломке водонагревателя.
Чтобы избежать ремонта накопительных водонагревателей, на трубопроводе холодной воды перед нагревателем устанавливают специальные фильтры для защиты от накипи. Но, пожалуй, наиболее эффективным способом борьбы с накипью является использование «сухого ТЭНа» – нагревательного элемента в защитной колбе, ограждающей его от прямого контакта с водой. Наличие кожуха привдит к тому, что температура воды у нагревающегося кожуха много меньше, чем температура ТЭНа, вследствии чего накипь образуются в гораздо меньших количествах. Внутренняя поверхность водонагревателя получается однородной, что исключает гальваническую и электролитическую коррозию между ТЭНом и материалом внутреннего бака. Это повышает долговечность водонагревателя.
Если «мокрый» ТЭН может работать 2-5 лет, то «сухие» нагревательные элементы работают 10-15 лет. Разумеется при стабильном напряжении и хороших условиях эксплуатации.
Но рано или поздно даже такие нагревательные элементы вырабатывают свой ресурс. И тут обнаруживается второе приемущество технологии "сухого ТЭНа". Это возможность замены нагревательного элемента без слива воды из водонагревателя. Другими словами Вы можете выкрутить ТЭН из фланца и поехать в сервис-центр для его замены.
Технологию "сухого" нагревательного элемента разработали в середине 90-х годов. Родоначальником этой технологии считается французская компания Atlantic,
Почти сразу лицензию на применение этой инновации купила компания AEG, и успешно применяла в некоторых моделях своих баков. После покупки компании AEG концерном Stiebel Eltron, лицензия была потеряна, поэтому в настоящий момент баки с "сухим ТЭНом" не выпускаются под этим брендом. Лицензия также была приобретена компанией Electrolux и Gorenje.
Узнать подробнее о водонагревателях AEG с "сухим ТЭНом" можно здесь. О водонагревателях Electrolux здесь.
Разновидности ТЭНов для водонагревателей
В зависимости от модели водонагревателя, нагревательные элементы в них могут иметь различную конфигурацию (форму) и мощность.
«Мокрые» нагревательные элементы всегда выполнены на основе ТЭНа. Отличаются типом крепления, наличием гнезда анода, формой ТЭНа и материалом.
Тип крепления — способ монтажа ТЭНа в бойлере.
Существуют ТЭНы на гайке (например Аристон — гайка 1,1/4), ТЭНы на фланце — например, ТЭНы на фланце диаметром 48мм, 63мм, 72мм, 82мм, 92мм (Тип Термекс). Различают литые фланцы тэна или штампованные фланцы тэна в зависимости от производителя водонагревателя.
наличие гнезда анода — наличие на фланце/гайке места для крепления анода и его диаметр. Есть ТЭНы без крепления под анод, а есть с резьбовым креплением под анод размерами резьбы М4, М5, М6, М8 (наиболее распространенные).
по форме ТЭН — зависит от типа бака бойлера, бывают прямые, гнутые в разном виде.
материалу ТЭНа — медные или нержавеющей стали
«Сухие» нагревательные элементы могут быть выполнены как на основе ТЭНов, так и на основе стеатитовых нагревательных элементов. Сухие ТЭНы как правило выполнены в виде стержня и различаются длиной и диаметром. Оболочка у этих ТЭНов как правило из нержавейки.
Стеатитовые нагревательные элементы не универсальны и изготавливаются конкретно под каждую модель водонагревателя.
Устройство ТЭН: конструкция и принцип работы трубчатого нагревателя
Как устроен электрический ТЭН? Как он работает? В чем заключаются особенности его конструкции? Как рассчитать спираль нагревателя? Ответы на эти вопросы вы найдете в статье.
ТЭН, или трубчатый электрический нагреватель — один самых популярных источников образования тепла в бытовых и промышленных установках. Это необходимый элемент печей, сушильных камер, бытовых приборов, отопительных приборов и промышленных и бытовых установок, полиграфического оборудования и так далее.
Устройство электрического ТЭНа
Конструкция ТЭНов включает в себя следующие составляющие:
- металлическая трубка;
- спираль;
- наполнитель;
- керамический изолятор;
- контактный стержень.
Спираль полностью загерметизирована в металлической трубке и соединена с контактным стержнем, наружный край которого имеет необходимые выступы для соединения с элементом, подающим электрический ток. Такая конструкция ТЭНов исключает возможность короткого замыкания и обеспечивает равномерное распределение нагрева по всей поверхности металлической трубки.
Изолирующим наполнителем спирали от трубки тэна, является периклаз, минерал состоящий из оксида магния иногда с примесями оксида железа, оксида марганца и оксида цинка. Устройство ТЭНа для водонагревателя, бойлера или промышленного бака будет одинаковым.
Металлическая трубка нагревателя изготавливается из сплавов:
- чистой латуни (рис. 1) и меди (рис. 2). Эти материалы трубки ТЭНов обязательно используются с покрытиями;
- стали. Сталь может быть как нержавеющая (рис. 3), так и углеродистая (рис. 4), это зависит от особенностей конструкции и работы ТЭНа;
- алюминия (рис. 5).
Она может иметь различный диаметр, от 6 до 19 мм. Конструкцию блочного тэна возможно укомплектовать датчиком температуры и предохранителем от перегрева.
Выбор металлов и их сплавов зависит от рабочей среды ТЭНа
Это могут быть щелочи и кислоты, воздух с низкой и высокой концентрацией активных газов, различные металлические поверхности, которые будут соприкасаться с ТЭНом, жировые соединения и водные растворы.
В качестве нагревательного элемента выступает токопроводящая фехралевая или нихромовая спираль
Фехралевая спираль представляет собой железный сплав с добавками меди, марганца, алюминия, титана и других металлов. Основными достоинствами спирали из фехраля или его разновидностей (еврофехраля, суперфехраля) являются низкая цена, высокое удельное сопротивление и жаропрочность.
Спираль из нихрома представляет собой сплав никеля и хрома и обладает теми же характеристиками, что и фехралевая, но основное отличие фехралевой и нихромовой спиралей — в открытом виде удельная температура работы: фехралевая спираль выдерживает максимальный разогрев до 1400 °С, а спирали из нихрома до 1200 °С.
Контактный стержень может иметь патронную либо одноконцевую форму. По сфере эксплуатации часто различают воздушные, водные или масляные ТЭНы. Нагревательные элементы, которые используются в различных газообразных сферах, также относят к воздушным.
Принцип работы ТЭНа
Знание конструкции ТЭНа необходимо для понимания принципа его работы. Спираль, расположенная внутри теплового нагревательного элемента, специально изготовляется из термоэлектрического сплава. Это свойство позволяет ей проводить через себя электрический ток, сильно нагреваясь, но не расплавляясь при этом. Материал, который окружает спираль — диэлектрик, благодаря ему тепло не только отлично передается в соседние среды, но и распределяется по ней, что обеспечивает равномерное прогревание металлической оболочки, и, как следствие, рабочей среды ТЭНа.
Преимущества и недостатки ТЭНов
Популярность электрического нагревательных элементов подобного плана обусловлена их высокой надежностью, разнообразием форм , длительным сроком эксплуатации, возможностью работать в самых разных условиях, как в бытовых, так и в производственных приборах и установках.
- универсальность — ТЭНы используют практически во всех сферах промышленного и народного хозяйства;
- широкий выбор сред работы — в силу достаточно значительного диапазона рабочих температур, верхний предел которого может достигать 650 градусов Цельсия, ТЭНы можно использовать в установках инфракрасного, кондуктивного и конвекционного нагрева;
- надежность — апробированная более чем за столетие конструкция ТЭНов была методом проб и ошибок приведена к оптимальным пропорциям и параметрам сплавов, размеров, соотношений всех элементов;
- безопасность обслуживания;
- низкая взрывоопасность;
- не боятся вибраций, ударов, перепадов температур и давления;
- доступность и широкий ассортимент .
- при использовании в качестве материала спирали и трубки сплавов никеля, меди, других дорогостоящих металлов, повышается цена ТЭНа;
- невозможность ремонта в случае выхода из строя. Принцип работы электрического ТЭНа подразумевает, что после серьезных поломок конструкцию проще заменить, чем чинить;
- склонность к образованию налёта;
- ограниченный срок службы.
Методика расчета спирали нагревателя ТЭНа
Самый простой способ расчета спирали — по таблице токовых нагрузок. Если такой способ по каким-либо причинам не может быть использован, то следует обратиться к формуле допустимой удельной мощности, которая является соотношением мощности нагрева спирали в Вт к площади поверхности спирали. Расчет выполняется в зависимости от температуры поверхности нагревателя и скорости отведения от нее тепла.
В большинстве случаев мощность спирали ТЭНа закладывается производителями в диапазоне от 0,01 до 12 КВт.
Максимально возможноя мощность подбирается в зависимости от следующих показателей:
- Диаметр оболочки тэн.
- Материал оболочки тэн.
- Среда эксплуатации.
- Развернутая длина трубки тэн.
- Длина греющей части.
Нарушения удельной мощности ТЭНа
Для того чтобы ТЭН работал в рамках эксплуатационных параметров необходимо, чтобы удельная мощность соответствовала допустимым нормам. Значительное превышение или снижение удельной мощности может привести к сбоям в работе элемента. Если при снижении мощностей ТЭН не сможет обеспечить необходимую теплоотдачу, то в случае значительного увеличения мощности он может перегореть и потребуется его замена.
