Что такое группа безопасности в системе отопления

Группа безопасности для отопления Блок или как его еще называют, группа безопасности для отопления считается одним из основных элементов, которые...

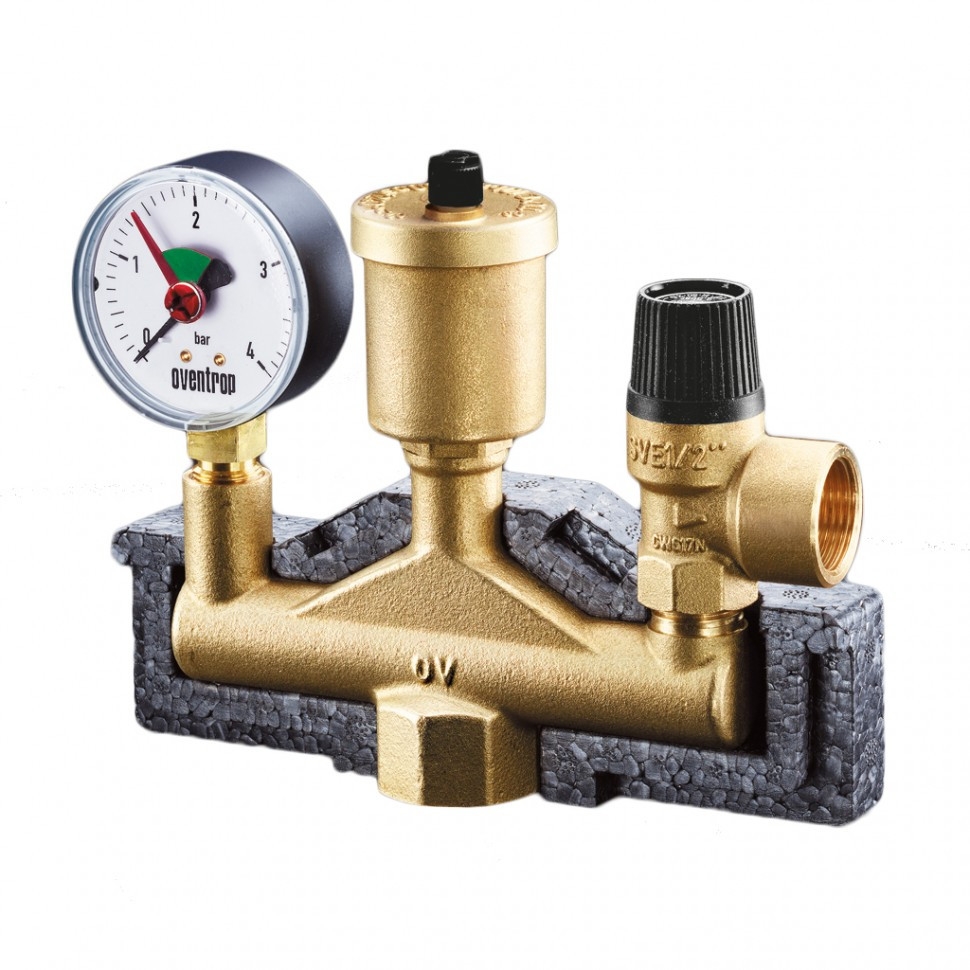

Группа безопасности для отопления

Блок или как его еще называют, группа безопасности для отопления считается одним из основных элементов, которые обеспечивают исправное функционирование всего комплекса автономного отопления. Большинство современных модификаций котельного оборудования уже имеют в комплектации защитный прибор, но остальные котлы требуют обязательной его установки. Разберемся подробнее, что это такое, как работает и устанавливается.

Группа безопасности для отопления

Конструктивные особенности и принцип работы

Группа безопасности в системе отопления состоит из четырех основных деталей:

  • латунный или стальной коллектор, оснащенный 4 резьбами внутреннего типа;
  • предохраняющий клапан;
  • манометр, функционирующий при давлении до 6 Бар;
  • автоматизированный отводчик воздуха.

Принцип функционирования блока безопасности для системы отопления достаточно простой, каждая комплектующая деталь выполняет индивидуальную функцию для защиты устройства.

Группа безопасности отопления и бойлера

  1. Манометр информирует пользователя о давлении при заполнении системы теплоносителем и включении котельного оборудования.
  2. Предохранительный клапан создает оптимальные условия для работы всего устройства. Но что самое главное, он исключает вероятность взрыва теплогенератора при резком скачке потока.
  3. Воздухоотводчик устраняет скопившийся воздух.
  4. Коллектор служит соединительным веном, которое объединяет все элементы в единый аппарат — группу безопасности отопления.

Система безопасности для отопления монтируется независимо от разновидности используемого котельного оборудования. Будь то твердотопливный, дизельный или же газовый агрегат – устройство необходимо для отопительной магистрали с повышенным давлением.

Группа безопасности для отопления

ГБ включает манометр, предохранительный клапан и воздухоотводчик — это классическая схема, отвечающая за работоспособность всей системы

С расширительным баком защитный блок для отопления не устанавливается, если бачек имеет открытый вид. Накопленный воздух выходит через емкость, при этом напор все равно будет равен атмосферному давлению. Получается, что защитную функцию в данном случае выполняет расширитель.

Нюансы установки

Котел – самый дорогой элемент и одновременно самая слабая часть во всей отопительной системе. Это обосновывается тем, что большинство модификаций предполагает функционирование при давлении до 3 Бар, когда пластиковые трубопроводы имеют максимальный предел 10, чугунные батареи – 7.

Данный фактор является первостепенной причиной, почему установка группы безопасности в закрытую систему отопления осуществляется на подающей трубе расположенной рядом с котлом. Устройство предохраняет агрегат от разрушительных последствий при резком повышении давления.

Мини-обзор: Группа подключения мембранного бака STOUT

Порядок подключения группы безопастности

Порядок подключения группы безопастности

Важно! Если в доме установлен бюджетный вариант твердотопливного агрегата, необходимо настраивать клапан таким образом, чтобы он срабатывал, как только показания приближаются к отметке 1,5-2 Бар. В таких котлах слишком маленькая толщина листов и регуляция необходима для того, чтобы они не разошлись по сварочным швам.

В рубашке котла образуется самый высокий температурный режим. Поэтому при перегреве теплоносителя испарения сначала будут собираться в данной детали. Чтобы расширяющий конденсат сразу выводился наружу, два выпускных клапана требуется монтировать возле теплогенератора.

ВИДЕО: Как работает система

Что советуют специалисты

Рекомендации специалистов, которые помогут в деле как правильно установить защитный блок на отопительной магистрали:

  • монтировать прибор необходимо на трубе, выходящей из котла на расстоянии от него до 500 мм;
  • на патрубке, соединяющем котельный агрегат и защитный блок для отопления закрытого типа, запрещается дополнительно устанавливать какие-либо детали — краны, вентили, информационные приборы и др.

Пример подключения к системе с твердотопливным котлом

  • данный трубопровод должен состоять исключительно из прочного металла, пластиковые, металлопластиковые к применению не допускаются;
  • подключать воздухоотводчик необходимо строго вертикально без уклонов в какую-либо сторону;
  • предохранительный клапан требуется дополнить силиконовым шлангом, он опускается вниз в прозрачную емкость или просто на пол.

Пример закрытой системы отопления с индукционным котлом

Пример закрытой системы отопления с индукционным котлом

Не рекомендуется вставлять патрубок клапанного слива твердотопливного котла в канализационный отвод. При возникновении аварийного случая из шланга может пойти сильный напор, из-за чего вся грязь из канализации может вылиться на пол.

Установка самодельной автоматики

Многие потребители задаются вопросом, можно ли экономить на приобретении группы безопасности. Специалисты не рекомендуют покупать бюджетные вариации устройств, поскольку от них будет завесить качество работы котла и всей отопительной магистрали при возникновении аварийной ситуации.

Устройство закрытой отопительной системы

Устройство закрытой отопительной системы

Лучше отдать предпочтение проверенным брендам. Такие аппарата реализуются по достаточно высокой стоимости, к примеру, устройство Icma продается за 43-48 у.е. Сэкономить в данном случае можно купив отдельные запчасти и самостоятельно собрав прибор.

Что в результате получится:

Деталь

Цена, у.е.

Предохранительный аварийный клапан

Автоматизированный отводчик воздуха

Латунная или стальная крестовина DN-15

При сборе и установке группы безопасности к системе своими руками выгода будет очевидна, затраты сократятся практически в 2 раза. Это единственный вариант, позволяющий уменьшить расходы.

Специалисты поделились рекомендациями, как самостоятельно подобрать необходимые запчасти для последующего сбора блока. При выборе лучше полагаться на опыт экспертов с многолетней практикой, чтобы в результате не получилось неприятной ситуации:

  • покупайте детали проверенных марок, китайские элементы быстро выходят из строя, а иногда не могут самостоятельно справиться со сбросом давление;
  • выбирайте аварийный клапан исходя из рабочего давления теплогенератора, указанного в паспорте или инструкции по эксплуатации;
  • не рекомендуется использовать угловой отводчик воздуха, монтируйте деталь исключительно прямого типа

Группа безопасности для отопления закрытого типа

Оформление может быть разным, но суть остается одной — безопасная работа системы отопления

  • при выборе крестовины обратите внимание на ее вес, чем он больше, тем плотнее и надежнее конструкция.

Большая часть вариаций дровяных или газовых агрегатов функционирует с максимальным уровнем в 3 Бар. Исключением считается теплогенераторы длительного горения Стропува max 5 Бар или китайские аналоги – 1,5 Бар.

Этапы сборки защитного устройства для отопительной магистрали закрытого типа:

  • верхний выход крестовины предназначен для установки сбрасывателя воздуха;
  • на одну сторону монтируется манометр;
  • ко второй стороне подключается аварийный клапан.

Готовый защитный прибор «врезают» в трубопровод, выходящий из котельного агрегата. Достаточно простая схема подключения, которая будет под силу каждому «домашнему мастеру» при наличии малейшего опыта в работе с сантехникой.

Несколько слов в заключение

Как уже было сказано выше, защитный блок необходимо устанавливать при наличии любой закрытой отопительной системе, независимо от модификации котельного агрегата и страны производителя. Большая часть газовых котлов уже оборудована данным элементом, но комплектацией остальных приборов не предусмотрено наличие блока. В данном случае его необходимо приобретать отдельно. Информация о наличии группы безопасности в комплекте отражается в инструкции.

Схема поочередного подключения при установке группы безопасности

Схема поочередного подключения при установке группы безопасности

Производители дровяных теплогенераторов предусмотрели данный момент и включили в состав группу безопасности. Но устанавливать ее требуется отдельно от агрегата.

ВИДЕО: Как правильно заполнять систему отопления

Сайт не предназначен для просмотра лицам младше 18 лет. Копирование материалов разрешено только при размещении активной ссылки на сайт PortalTepla.ru

Источник: www.portaltepla.ru

Группа безопасности котла: для чего нужна в системе отопления и подключение

Доброго времени суток, мой дорогой читатель! В этой статье я кратко расскажу зачем нужна группа безопасности в системе отопления, а также расскажу о правилах ее установки. Итак, начнем с определения.

Что такое группа безопасности в системе отопления?

Из чего состоит группа безопасности для котла

Группа безопасности — узел, который объединяет в себе несколько устройств.

Стандартный набор устройств группы безопасности будет следующим:

  • Манометр — прибор, показывающий давление в системе отопления.
  • Автоматический воздухоотводчик — служит для удаления из системы воздушных пробок.
  • Предохранительный клапан — главная часть группы, которая сбрасывает давление в случае его превышения.

Стандартная группа безопасности имеет в своем составе предохранительный клапан, рассчитанный на давление 3 атмосферы.

Предохранительный клапан: устройство и принцип работы

Давайте более подробно остановимся на предохранительном клапане.

Рассмотрим его внутреннее устройство и принцип работы предохранительного клапана:

Устройство предохранительного клапана

Из верхнего рисунка видно, что принцип работы клапана очень простой.

Внутри него расположен поршень, который прижимается к седлу клапана при помощи пружины.

Как только давление становится достаточно большим, чтобы приподнять поршень, происходит сброс теплоносителя в какую-нибудь емкость или вообще на пол.

В стандартной группе безопасности стоит клапан, рассчитанный на сброс при давлении больше 3 атмосфер.

Нужно помнить, что самым слабым местом в системе отопления (по давлению) является котел, поэтому группу безопасности подбирают по давлению, на которое он рассчитан.

Установка группы безопасности котла своими руками

Группа безопасности установлена выше котла

Во время монтажа группы безопасности котла нужно соблюдать следующие правила:

  • Манометр, воздухоотводчик и предохранительный клапан необходимо закрутить на консоли и проверить герметичность всех соединений.
  • Группа безопасности должна быть установлена выше уровня котла. Либо на специальное посадочное место, которое должно быть сверху на котле, либо на подающей трубе. При втором варианте группа должна стоять до первых кранов.
  • Для правильной работы воздухоотводчика, группу необходимо располагать вертикально.
  • Для дренажа можно применять трубу не более 2 метров длинной. Количество загибов трубки не должно превышать 2. Если нужно увеличить длину трубки или количество ее загибов, тогда нужно увеличить ее внутренний диаметр. Например, если стандартный клапан имеет резьбу 0,5 дюйма, то в случае короткой трубки (менее 2 метров длиной) можно взять металлопластиковую трубу диаметром 16 мм, а если дренаж будет длиннее или будет иметь больше двух загибов, то придется использовать металлопластиковую трубу диаметром 20 мм.

Для чего нужна группа безопасности в отоплении?

Группа безопасности — необходима! Система отопления без нее может выйти из строя.

Причем выйдет из строя самая дорогая часть системы — отопительный котел. Поэтому не экономьте на этом узле!

Сейчас на прилавках магазинов много различных вариантов групп, но лично я вам советую остановиться на моделях европейских производителей.

Они выполнены из материалов лучшего качества и работают более стабильно.

На этом все, пишите свои вопросы в комментариях, пользуйтесь кнопками социальных сетей!

Понравилась статья? Поделись с друзьями!

Источник: znayteplo.ru

Группа безопасности для отопления с расширительным баком

Группа безопасности для отопления с расширительным баком – это набор элементов, которые обеспечивают защиту системы отопления от превышения допустимого максимального значения давления. Также через неё выводится воздух.

Общий вид оборудования

Зачем нужна и принцип работы

Любая система отопления работает в определённом диапазоне значений давления. Оно меняется в зависимости от степени нагрева и охлаждения жидкости в сети. Когда теплоноситель нагревается, он расширяется, тем самым увеличивая давление в ней.

Группа безопасности нужна для того, чтобы предотвратить разрыв труб, протечки из запорной арматуры или поломки других элементов системы отопления из-за высокого давления. С помощью неё контролируется давление, и при достижении максимально допустимого его значения, она сбрасывает необходимое количество теплоносителя из сети.

Группа безопасности состоит из следующих элементов:

Схема

  • Аварийного (предохранительного) клапана;
  • Автоматического воздухоотводчика;
  • Манометра.

Все они присоединены к одному основанию – консоли. Соединение консоли, корпуса аварийного клапана и воздухоотводчика производится методом горячей ковки. Поворотная крышка на предохранительном клапане выполнена из термостойкого нейлона.

В любых системах отопления не должно быть воздуха. Из-за него в сети возникают шумы, а также быстрее выходят из строя некоторые элементы сети, например, циркуляционный насос. Попадание воздуха в систему отопления неизбежно во время заполнения её теплоносителем.

Также он выделяется из жидкости, когда она нагревается до высоких температур. Для того чтобы удалить его из системы, используются автоматические воздухоотводчики.

С помощью манометра осуществляется визуальный контроль над давлением в сети. Аварийный клапан производит сброс теплоносителя из системы для снижения давления. Направление сброса жидкости показано стрелочкой на корпусе устройства. Это необходимо для того, чтобы во время выброса теплоносителя он не попал на человека.

Лучше всего подсоединить к предохранительному клапану пластиковую трубку, а её подвести к ёмкости. Это не только сделает его использование более безопасным, но и поможет следить за работой и проверять, сколько теплоносителя сбросил и в рабочем ли он состоянии.

Схема воздухоотводчика

Если клапан длительное время бездействовал, то из-за загрязнений он может начать протекать, тем самым снижая давление в сети. Поэтому периодически его нужно прочищать. Чтобы открыть клапан, проворачивают крышку по направлению стрелки.

Обратите внимание! Сливной шланг подбирается того же диаметра, что и выходное отверстие на аварийном клапане, чтобы он не создавал препятствий во время выброса теплоносителя из системы отопления.

Схема подключения

В напольном котле, в отличие от настенного, нет встроенного циркулярного насоса, экспанзомата и группы безопасности. Всё это нужно установить снаружи него. Труба для подачи подключается сверху котла и там же монтируется группа безопасности.

Правильная установка

Между котлом и группой безопасности не должно быть запорной арматуры, фильтров или других элементов. Например, если кран окажется закрытым, то случится авария.

Обратите внимание! Группа безопасности всегда монтируется только в вертикальном положении и выше котла.

Группа безопасности может быть представлена в фирменном виде. Главный элемент в ней — это аварийный клапан, который сбрасывает давление. В некоторых случаях можно установить вместо всей группы безопасности лишь один аварийный клапан на тройнике.

Очень часто группу безопасности ставят сразу над котлом, и в момент сброса клапаном давления, жидкость попадает на котёл, что недопустимо, если он электрический. Поэтому, если группа безопасности установлена над котлом, то к аварийному клапану подсоединяется трубка, и её отводят в сторону. Под ней ставится ёмкость для жидкости.

Схема подключения группы безопасности в системе отопления с расширительным баком

Схема обратки выполняется следующим образом (по направлению от котла) – запорный кран, циркуляционный насос, фильтр-грязевик, второй запорный кран, тройник с краном для подключения экспанзомата и краном для заполнения сети. Для систем с такой простой схемой не требуется установка обратного клапана. Фильтр-грязевик монтируется косым отводом вниз. Ротор насоса должен находиться горизонтально, а клеммная коробка в верхнем положении.

Обратите внимание! Нельзя монтировать экспанзомат перед первым запорным краном.

Экспанзомат компенсирует колебания давления в системе отопления. Вода нагреваясь, расширяется. Чтобы через аварийный клапан не сбрасывалось давление, его снижает расширительный бачок. Объём экспанзомата должен быть равен минимум 1/10 от всей системы.

Например, если объём котла 80 л, а системы отопления 140 л, то общий объём равен 220 л. Следовательно, для стабильной работы требуется расширительный бачок объемом 22 л. Специалисты рекомендуют брать экспанзомат большего размера – 1/7-1/8 от объёма всей системы.

Расширительный бак в закрытой системе отопления

В качестве уплотнителя для резьбовых соединений рекомендуется использовать ФУМ-ленту, лён, пасты или другие уплотнительные средства, которые обеспечат герметичное соединение всех элементов даже во время сильных нагрузок.

Производители

Наибольшим спросом пользуются группы безопасности от компаний Valtec и Watts. Их продукция отличается высоким качеством изготовления и надёжности. Так, например, VT.460.0.0 от Valtec применяется для систем отоплений с номинальным давлением до 10 бар. Максимальная температура использования должна быть не выше +120°С. В качестве теплоносителя может применяться пар, вода или специальная жидкость.

Аварийный клапан имеет фиксированную настройку в 3 бара. Корпус группы безопасности латунный, никелированный. Резьба для присоединения внутренняя, размером 1″. Стоимость группы VT.460.0.0 начинается от 1700 рублей.

Группы безопасности от компании Watts

Группа безопасности WattsKSG-MS имеет похожие характеристики. Корпус выполнен из латуни, но в отличие от предыдущего устройства, находится в теплоизолирующем кожухе. Порог срабатывания аварийного клапана – 3 бара.

Во время монтажа группы безопасности и других частей системы отопления необходимо точно следовать приложенным к ним инструкциям от производителя. Так как в случае неправильной установки, система будет работать неполноценно, или допущенная во время монтажа ошибка приведёт к её поломке.

Источник: udobnovdome.ru

Особенности работы и специфика установки группы безопасности для отопления

Группа безопасности отопительной системы – это комбинация элементов, предопределяющая формирование комплексной защиты всей системы обогрева частного дома. Она минимизирует риски выхода оборудования со строя и предотвращает серьезные аварии.

Базовый набор группы безопасности

  • Основной предохранительный клапан;
  • Манометр;
  • Консоли, монтирующиеся на одном основании;
  • Сбрасыватель воздуха.

Консоли, клапан, базовый корпус изделия для отвода воздушный масс, манометровый штуцер и прочие компоненты обладают повышенной прочностью. Основной материал – латунь, подвергающийся горячей ковке и токарной обработке.

Внешняя крышка предохранительного клапана изготавливается из специально подготовленного нейлона. Он стоек к воздействию высоких температур. В свою очередь манометр имеет преимущественно пластиковый корпус (жаростойкий ABS), снабжается алюминиевой шкалой и защитным внешним стеклом на основе акрила.

Особенности работы группы безопасности

Основная группа безопасности для отопления выполняет следующие функции:

  • Определение давления жидкости в баке котла и системе. Реализуется с помощью манометра.
  • Сброс воздуха. Организован воздухосбрасывателем. Необходим для вывода воздушных масс в процессе работы оборудования, а также при заполнении системы/радиатора жидкостью. Данный сервисный элемент внутри комплектуется камерой с поплавком. Последний связан с клапаном механически и открывается при отсутствии жидкости. Вторично, воздухосбрасыватель способен выводить из системы образующиеся горячие пары при перегреве котла.
  • Предохранительный клапан. Аварийный компонент, быстро сбрасывающий пары и воду из системы при достижении критических показателей давления.

Группа безопасности предупреждает формирование аварийных ситуаций. Подавляющее большинство предпосылок к образованию опасных ситуаций вызвана закипанием теплового носителя в водяной рубашке теплового генератора. Схема отработки:

  1. Манометр фиксирует повышение показателей давления.
  2. Пар уходит через воздухоотводчик.
  3. При слишком резком повышении параметров, происходит сброс смеси пара с водой через предохранительный клапан.

При работе даже четко отлаженной системы отопления время от времени могут возникать вышеописанные потенциально аварийные ситуации, преимущественно в котлах, работающих на твердом топливе. При отсутствии группы безопасности или некорректной работе любого из её элементов существенно повышаются риски взрыва оболочки котла и/или разрыва труб.

Слив жидкости и вывод паров через предохранительный клапан производится до стабилизации давления в системе и выхода на номинальный разрешенный показатель данного параметра. Последний зависит от модели котельной установки и обычно колеблется в пределах 1,5-3 Бар.

Можно ли обойтись без установки группы безопасности?

Группа безопасности является рекомендуемым, но не обязательным модулем систем отопления. Соответственно в ряде случаев можно отказаться от её установки. Речь в первую очередь идет о качественных современных котлах, работающих от электричества или газа, снабженных аппаратно-электронной автоматикой. Такое оборудование обладает встроенными системами защиты, гарантирующими устранение рисков потенциальных аварий.

В отношении современных отопительных систем закрытого типа группа безопасности может устанавливаться для удобства – она повышает комфорт обслуживания и делает его более простым.

Обязателен монтаж вышеописанного модуля для старых или самодельных отопительных систем, котлы которых работают от газа или электричества – в них часто отсутствует встроенная защита. Помимо этого, группа безопасности необходима в том случае, если энергия для отопления генерируется котлом на твердом топливе. Твердотопливные котлы обладают значительным коэффициентом инерционности, что предопределяет сложности в быстрой остановке процессе генерации тепла.

Естественно, у вышеобозначенного типа отопительного оборудования есть базовые механизмы защиты. Так, интегрированный терморегулятор, фиксируя значительное повышение температуры в рубашке, перекроет доступ воздушных масс в топку. Однако при этом в заполненном внутреннем пространстве остаётся масса топлива, которое продолжает гореть (с меньшей интенсивностью), что способствует медленному повышению температурных значений на протяжении некоторого периода времени. Это существенно повышает риски образования аварийной ситуации, что в свою очередь предопределяет необходимость установки группы безопасности.

Даже производители качественных твердотопливных котлов не включают в стандартный комплект поставки группу безопасности, соответственно такое оборудование нужно приобретать отдельно.

Монтаж и подключение

При отсутствии группы безопасности в комплекте поставки отопительного оборудования, её можно приобрести отдельно либо собрать самостоятельно. Профессионалы рекомендуют использовать первый способ и при этом обязательно подбирать компоненты под конкретный котел, учитывая пороговые значения давления твердотопливного котла по давлению, сравнивая их с соответствующими значениями на манометре и аварийном клапане.

Существует два основных способ монтажа элементов:

  • Установка на штуцер. Данный первично смонтированный компонент выходит из котла отопления.
  • Врезка в трубопровод. Речь идет о линии подачи на выходе из котла.

Профильные специалисты не рекомендуют подключать приборы через тройник и устанавливать арматуру на участке между выходным патрубком основного оборудования и группой безопасности. Оптимальный вариант – монтаж приборов прямо у агрегата. Придерживайтесь принципа «чем меньше длина участка – тем лучше».

Если компоненты закрепляются непосредственно на магистрали подачи, то желательно выбирать такой участок по направляющей от входа к котлу, чтобы хорошо просматривался циферблат манометра. В ряде случае для реализации данной рекомендации, группа безопасности монтируется на линии в вертикальном положении либо с помощью отдельного кронштейна, фиксируемого на стене.

К выходу клапана предохранителя подсоединяется бесцветный шланг, второй конец которого выводят в канализационную систему или отдельную ёмкость. Первый способ более универсален и безопасен, однако с помощью второго можно легко отследить объем сброшенной жидкости при формировании внештатной ситуации, что позволяет потенциально выявить проблемы в работе всей системы.

Итоги

Группа безопасности – важный модуль защиты отопительной системы. Вышеописанные компоненты обязательно использовать для оборудования, функционирующего на твердом топливе. При этом в отношении современных газовых и электрических котлов заводского изготовления, группа безопасности может стать вспомогательным компонентом, обеспечивающим более высокий уровень защиты и комфорта эксплуатации системы отопления.

Источник: x2dom.ru
