Циркуляционный насос с мокрым ротором — это устройство, которое используется для обеспечения непрерывной циркуляции жидкости в системах отопления, водоснабжения и кондиционирования. В таких насосах ротор находится в контакте с перекачиваемой жидкостью, что позволяет обеспечить высокую эффективность и низкий уровень шума при работе.
Мокрый ротор также способствует лучшему охлаждению насоса, что увеличивает его срок службы. Эти насосы просты в установке и обслуживании, поэтому они часто используются в бытовых и промышленных системах для повышения комфорта и надежности работы инженерных систем.
Циркуляционные насосы с мокрым ротором: Преимущества, особенности и применение
Циркуляционные насосы играют ключевую роль в обеспечении эффективной работы систем отопления, водоснабжения и охлаждения. Они необходимы для поддержания постоянного потока жидкости в трубопроводах, что обеспечивает равномерное распределение температуры и давления. Одним из наиболее популярных типов циркуляционных насосов являются насосы с мокрым ротором. В этой статье мы рассмотрим, что это за устройства, как они работают, и в каких ситуациях их использование наиболее оправдано.
Что такое циркуляционный насос с мокрым ротором?
Циркуляционные насосы с мокрым ротором (или мокроточные насосы) — это устройства, в которых рабочий ротор полностью погружен в перекачиваемую жидкость. В отличие от насосов с сухим ротором, где ротор и подшипники находятся в отдельном герметичном корпусе и смазываются маслом, в насосах с мокрым ротором все элементы, контактирующие с жидкостью, работают в прямом контакте с ней.
Конструкция таких насосов предполагает, что жидкость не только перекачивается, но и смазывает и охлаждает вращающийся ротор, что делает насосы с мокрым ротором более компактными, бесшумными и простыми в обслуживании.
Как работает насос с мокрым ротором?
Принцип работы циркуляционного насоса с мокрым ротором достаточно прост. Когда насос включается, ротор начинает вращаться внутри камеры, и перекачиваемая жидкость под давлением проходит через систему трубопроводов, создавая необходимый поток. Ротор в таких устройствах не имеет дополнительных сальников и подшипников, которые обычно нуждаются в дополнительной смазке и защите от загрязнений.
Преимущества такой конструкции заключаются в том, что отсутствие сухих подшипников и сальников снижает износ и уменьшает потребность в обслуживании. Кроме того, такие насосы обычно обладают более высокой энергоэффективностью, так как не теряют энергию на трение в механизмах смазки.
Преимущества циркуляционных насосов с мокрым ротором
- Бесшумная работа Одним из главных преимуществ насосов с мокрым ротором является их низкий уровень шума. Поскольку ротор погружен в жидкость, которая его охлаждает и смазывает, отсутствуют дополнительные механизмы, создающие вибрации и шум. Это делает их идеальными для установки в жилых помещениях, коттеджах и офисах.
- Компактность и простота конструкции Насосы с мокрым ротором, как правило, более компактны, чем устройства с сухим ротором, так как не требуют дополнительного пространства для размещения подшипников и системы смазки. Это делает их удобными для установки в ограниченных пространствах, например, в системах отопления небольших домов.
- Энергоэффективность Из-за отсутствия дополнительных механизмов для смазки и охлаждения, насосы с мокрым ротором могут быть более энергоэффективными. Пониженное трение и упрощенная конструкция помогают снизить потребление энергии при перекачивании жидкости, что приводит к снижению эксплуатационных расходов.
- Долговечность и низкие эксплуатационные расходы Благодаря конструкции с мокрым ротором, в насосах отсутствуют детали, которые могут требовать частого обслуживания или замены, например, подшипники, сальники и другие элементы, подверженные износу. Это снижает вероятность поломок и снижает затраты на обслуживание.
- Безопасность и надежность Насосы с мокрым ротором зачастую считаются более безопасными, так как они не нуждаются в герметизации, что исключает риск утечек и загрязнения перекачиваемой жидкости. Это делает их идеальными для работы в условиях, где требуется высокая степень герметичности и надежности.
Недостатки насосов с мокрым ротором
Несмотря на множество преимуществ, у насосов с мокрым ротором есть и некоторые ограничения:
- Ограниченные рабочие параметры Эти насосы не подходят для работы с агрессивными химическими веществами или жидкостями, содержащими твердые частицы, так как такие вещества могут повредить ротор и другие элементы насоса. Для таких условий лучше использовать насосы с сухим ротором, которые имеют систему фильтрации.
- Зависимость от качества жидкости Насосы с мокрым ротором требуют, чтобы перекачиваемая жидкость была чистой и не содержала абразивных частиц, которые могут повредить рабочие элементы. В системах, где циркулирует грязная или сильно загрязненная жидкость, такие насосы могут быть менее эффективными.
Области применения циркуляционных насосов с мокрым ротором
Циркуляционные насосы с мокрым ротором находят широкое применение в различных областях. Некоторые из них включают:
- Отопительные системы В системах отопления частных домов, коттеджей и многоквартирных домов насосы с мокрым ротором обеспечивают стабильную циркуляцию теплоносителя по трубопроводам, гарантируя равномерное распределение тепла по всем помещениям.
- Системы водоснабжения Они идеально подходят для циркуляции воды в системах горячего и холодного водоснабжения, обеспечивая оптимальное давление и равномерное распределение воды по всем точкам потребления.
- Системы кондиционирования и охлаждения В кондиционерах и системах охлаждения насосы с мокрым ротором обеспечивают циркуляцию охлаждающих жидкостей, поддерживая нужную температуру в помещениях.
- Технологические и промышленные системы В промышленных и технологических установках, где требуется поддержание стабильного потока жидкости, также могут использоваться насосы с мокрым ротором, особенно когда это касается неагрессивных и чистых жидкостей.
Источник3: tdtechmash.ru

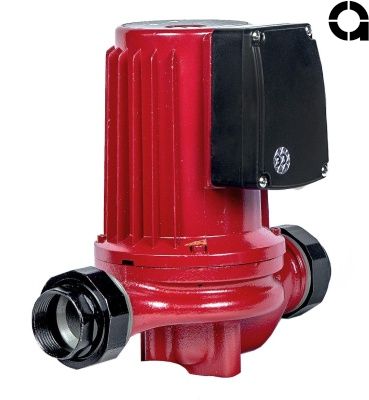

Циркуляционные насосы для отопления с мокрым ротором
Чтобы обеспечить быстрое перемещение рабочей жидкости, на прямую или обратную линию часто устанавливают насосы с мокрым или сухим ротором. Внедрение первого варианта дает возможность использовать трубы с меньшим сечением и сократить расходы на обслуживание.
Конструктивные особенности насосов с мокрым ротором
Отличительная особенность насосов для отопления с мокрым ротором заключается в том, что рабочая жидкость перемещается между ротором и статором, которые расположены в одной полости. Чтобы исключить вероятность возникновения короткого замыкания, основные узлы силовой части защищаются. Для этого используются специальные рубашки, изготовленные из нержавеющей стали. Жидкость, которая сосредоточена внутри, выступает в качестве охладителя и в роли смазки. Это снижает вероятность быстрого разрушения подшипников, которые входят в конструкцию.
Ротор, входящий в состав насоса такого типа, укомплектован крыльчаткой. Она с определенной скоростью вращается внутри корпуса. Это способствует более активному перемещению рабочей жидкости.
Чтобы исключить стремительный выход из строя насоса, укомплектованного мокрым ротором, следует правильно выбирать положение агрегата. Вал должен иметь горизонтальное положение. Только так можно обеспечить постоянное нахождение воды внутри корпуса.
Основные достоинства насосов для отопления с мокрым ротором
Среди основных преимуществ, которыми обладают такие агрегаты, можно выделить несколько:
- Высокий уровень надежности и длительный срок эксплуатации. Для изготовления насоса с мокрым ротором применяют материалы, отличающиеся влагостойкостью и износостойкостью. Именно поэтому эксплуатировать такой агрегат можно свыше 5 лет без капитального ремонта.
- Бесступенчатое переключение скоростей. Это способствует обеспечению плавного переключения.
- Бесшумность. Для этого в состав корпуса введен дополнительный слой.
- Ремонтопригодность. Если циркуляционный насос с мокрым ротором вышел из строя, его работоспособность можно восстановить. Для этого стоит привлекать профильных специалистов.
- Простота установки. Если следовать правилам, прописанным в инструкции, с монтажом можно справиться собственными силами.
- Относительно невысокая стоимость.
Единственный и основной минус насоса с мокрым ротором – относительно невысокий уровень КПД (максимум – 50-60%).
Основные правила выбора насоса повышения давления с мокрым ротором
Чтобы выбрать насос с соответствующими характеристиками, нужно принимать во внимание несколько основных требований:
- Производительность. Чтобы правильно рассчитать этот параметр, требуется учитывать степень загруженности системы, в состав которой будет введен насос.
- Нагрузка. От этого параметра зависит, насколько большой напор насос сможет поддерживать в системе на протяжении установленного времени.
- Габариты. Определяются индивидуально. Важно понимать, что более габаритные модели выделяются увеличенной мощностью и производительностью.
- Особенности установки. В технической документации, которая прилагается к циркуляционному насосу с мокрым ротором, прописывается, как правильно выполнять монтаж.
Насосы с мокрым ротором, как правило, используются в быту и на небольших производствах. Они выделяются относительно небольшими размерами. Именно поэтому их установка отличается простотой. Поскольку от таких агрегатов практически не исходит шум, потребности в создании звукоизоляционного «кожуха» нет.
Если насос повышения давления с мокрым ротором выбирается для уже готовой системы, нужно обязательно учитывать основные эксплуатационные параметры:
Мощность системы. Выбранный насос должен обладать схожими параметрами, чтобы исключить быстрый выход из строя. Для определения мощности и производительности требуется учесть, какой объем жидкости установка может перекачать за определенную единицу времени.
Диаметр входящих в состав труб. В некоторых случаях могут потребоваться дополнительные переходники, с помощи которых можно обеспечить герметичное соединение.
Нормативный срок службы. Зависит от того, какие материалы используются для изготовления насоса с мокрым ротором. Сегодня довольно часто применяют чугун и нержавеющую сталь для изготовления корпуса.
Основные правила монтажа
Чтобы обеспечить длительную и бесперебойную работу циркуляционного насоса для отопления с мокрым ротором, следует грамотно выполнять монтаж. Имеется несколько основных правил. Если их не принять во внимание, это может снизить эффективность и производительность агрегата, а также спровоцировать быстрый выход из строя.
Среди основных правил, которые стоит учитывать, можно выделить несколько:
- Запрещено располагать клеммную коробку, входящую в состав насоса с мокрым ротором так, чтобы она была направлена вниз. Ведь в процессе работы на корпусе устройства скапливается определенное количество конденсата, постепенно стекающего вниз. Если клеммная коробка будет находиться внизу, повышается вероятность проникновения влаги в электрическую часть. Из-за этого агрегат выйдет из строя. На восстановление может потребоваться немало средств.
- Входящий в состав обычного или сдвоенного насоса с мокрым ротором вал должен располагаться только горизонтально. Данное ограничение введено из-за того, что агрегат имеет особую конструкцию. Только при горизонтальном расположении вала можно обеспечить качественное охлаждение. При вертикальном положении вала ток рабочей жидкости нарушается. В результате она не успевает остывать, и в скором времени весь насос перестает функционировать.
- Важно контролировать направление теплоносителя. На корпусе агрегата есть соответствующая маркировка, указывающая, как правильно располагать устройство.
- Чтобы снизить вероятность попадания крупных частиц и мусора внутрь насосного оборудования, следует перед агрегатом располагать соответствующий фильтр, предназначенный для грубой очистки. Периодически фильтр нужно снимать, оценивать его состояние и производить чистку либо замену.
- Запорная арматура должна располагаться с двух сторон. Это важно, поскольку в любое время можно перекрыть подачу теплоносителя, произвести осмотр либо замену отдельных элементов. При этом сливать теплоноситель, который циркулирует по контуру, не нужно.
- Для контроля давления нужно устанавливать на входе манометр.
Если в процессе выбора обычного или сдвоенного насоса с мокрым ротором, а Во время его установки соблюдать рекомендации, описанные выше, можно продлить срок его эксплуатации.
Насос с мокрым и сухим ротором: отличия
Главное отличие насоса с мокрым и сухим ротором – способ охлаждения двигателя. В первом случае оно осуществляется водой, а во втором – воздухом. Агрегаты с мокрым ротором способны работать при значительной нагрузке без перегрева, а устройства с сухим ротором отлично подходят для транспортировки охлаждающей или агрессивной рабочей среды. Какой вариант выбрать – насос с сухим или мокрым ротором – решать именно вам.
