Как понять бойлер косвенного нагрева

Бойлер косвенного нагрева с системой "бак в баке" — это теплообменник или тепло-аккумулятор, состоящий из двух ёмкостей, расположенных одна в другой. Внутренняя ёмкость содержит нагреваемую жидкость (вторичный контур), выполнена из нержавеющей стали и имеет гофрированную поверхность. Наружная стальная емкость содержит греющий теплоноситель (первичный контур).

Система обеспечивает однородный нагрев воды по всему объёму резервуара, а возможность свободного перемещения внутренней ёмкости и её гофрированные стенки обеспечивают самоочистку бойлера от накипи. В продаже встречаются модели водонагревателей без теплообменных трубок — конструкция состоит из двух емкостей, установленных одна в другую, внутренняя выполнена из нержавеющей стали, а теплоноситель циркулирует между стенок внешней и внутренней емкостей.

Другими словами- "бак в баке". Змеевидная труба теплообменника из стали или латуни, установленная внутри емкости, имеет сложную форму, что позволяет проходящему по ней теплоносителю быстрее и лучше нагревать воду. Витки спирали теплообменника могут располагаться ближе к нижней части емкости бойлера, в более холодном слой воды.

Встречаются модели бойлеров с двумя трубчатыми теплообменниками, один из которых предназначен для циркуляции теплоносителя из отопительной системы, а второй — для теплоносителя из альтернативных источников, например- от теплового насоса. Бойлер косвенного нагрева – это отличная альтернатива обычному двухконтурному отопительному котлу, особенно, если есть необходимость в больших количествах горячей воды. Такой водонагреватель подходит для установки в квартирах, коттеджах, офисных помещениях, и т.д.

Плюсы использования бойлера косвенного нагрева:

не использует электричество для нагрева воды в холодное время года;
высокая производительность, при условии достаточной мощности котла;
внутренняя поверхность змеевика в бойлере контактирует лишь с подготовленной водой, содержащей малое количество солей;
обеспечение горячей водой без ее предварительного слива из крана;
возможность подключения различных источников тепловой энергии.

Бойлер косвенного нагрева удобен тем, что ему для работы нужно только тепло, которое вырабатывают другие источники, он не питается за счет газа, электроэнергии или другого топлива. Он может работать с котлами на любых видах топлива, может интегрироваться в центральные системы отопления, его можно устанавливать в удобном для вас месте, так как для работы не нужен мощный источник электричества.

Водонагреватель прост в обслуживании и регулировке, поддержка температуры воды производится автоматически, они бесшумны, экологичны и долговечны, так как в них нет камер сгорания или мощных ТЭНов. Однако, так как бойлер косвенного нагрева работает с более холодным источником тепловой энергии, его производительность ограничена.

То есть сложно обеспечить высокую мощность без серьезного увеличения размеров. Поэтому выпускаются исключительно накопительные агрегаты, которые нагревают воду постепенно и хранят нужный вам объем при заданной температуре. Благодаря эффективной теплоизоляции, вода очень медленно остывает, что сводит к минимуму потери тепла.

Сама емкость выполняется из металла или полимерных материалов, с обязательным антикоррозионным покрытием внутренней поверхности, часто используется дополнительная защита анодом. Есть модели с дополнительным электрическим нагревательным элементом, он Выручает летом, когда отопление не работает. Комплектуются термометрами и термостатами. Если горячая вода используется не только для технических нужд, но и для приготовления пищи, то важно выбирать модели, не выделяющие в воду вредных веществ.

Минусы бойлеров косвенного нагрева

Высокая стоимость комплекта оборудования (бойлер косвенного нагрева+одноконтурный котел), по сравнению с электрическим бойлером или двухконтурным котлом;
на нагрев холодной воды в емкостях объемом свыше 100 л уходит несколько часов, в это время снижается интенсивность отопления жилых помещений;
емкость бойлера занимает много места.

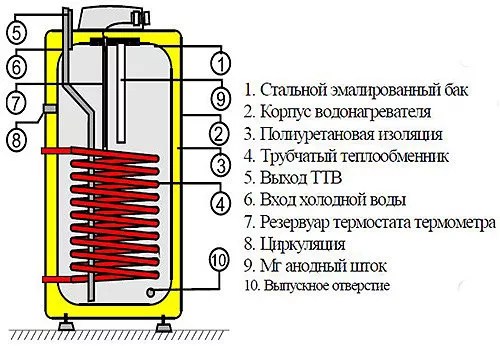

Устройство и принцип работы

Внешне бойлер косвенного нагрева напоминает металлическую бочку для сбора воды и имеет цилиндрическую форму, он может вмещать как десятки, так и сотни литров воды — точный объем зависит от конкретной модели. Существуют бойлеры как вертикальной, так и горизонтальной установки: первый тип крепится к стене на некоторой высоте от уровня пола и предпочтителен, если помещение котельной небольшое по площади. Корпус накопительной емкости выполняется из окрашенной эмалью стали, пластика и нержавеющей стали — последние два материала обеспечивают значительно больший срок службы, т.к. не подвержены коррозии.

Принцип работы. Принцип работы весьма простой — через ввод в емкость бойлера поступает холодная вода, по змеевику теплообменника или между стенками двойного корпуса циркулирует теплоноситель, нагретый отопительным котлом, который эту холодную воду и нагревает.

Каждый бойлер косвенного нагрева имеет патрубки, которые соединяют его с отопительным котлом, а нагретая вода поступает к кранам через патрубок вывода. Для снижения теплопотерь и исключения повреждения бойлера из-за постоянных перепадов внутренней и внешней температур, снаружи его емкость закрыта теплоизолирующим материалом из полиуретановой пены, пенополистирола или минеральной ваты. При малом расходе воды, т.е. не выше 1,5-2 л/мин, установка бойлера косвенного нагрева и одноконтурного котла невыгодна, проще и дешевле будет установить двухконтурный котел. Не имеет смысла использование такого водонагревателя при использовании электрического котла отопления. Но если, когда горячая вода необходима в больших объемах и отопительный котел работает на твердом топливе или природном газе— бойлер косвенного нагрева просто незаменим!

Читайте: Зачем нужен теплообменник в котельной

Сравнение бойлера косвенного нагрева с другими типами водонагревателей

Газовая колонка. Установка требует согласования проекта, устройство дымохода, неспособность поддерживать постоянную температуру воды.
Водонагреватель газовый, накопительный — требования такие же, что и при установке газовой колонки.
Проточный электронагреватель — быстрый нагрев воды, низкая производительность из-за меньшей мощности, чем у бойлера косвенного нагрева.
Накопительный электронагреватель — не способен обеспечить нагрев воды за короткий срок. Ну и проблема любых электронагревателей — большой расход электроэнергии.
Двухконтурный котел — низкая производительность, температура нагретой воды непостоянна, забивание змеевика, в котором циркулирует вода, известковыми отложениями. В результате , т.к. накипь препятствует теплопередаче, уменьшается сечение трубки змеевика, отчего вода при открытии крана течет слабой струей, котел теряет мощность.

Вопрос — ответ

Использовать лучше бойлер косвенного нагрева или двухконтурный котел? Бойлер косвенного нагрева используется в паре с одноконтурным котлом — это оборудование занимает больше места и стоит дороже, чем просто двухконтурный котел. Но есть и преимущество перед просто двухконтурным котлом — значительное количество горячей воды практически без перебоев с постоянной температурой.

Любая водонагревательная система, основанная на нагреве проточной воды, всегда имеет негативные факторы, например, не удастся одновременно вымыть посуду и принять душ, не испытав при этом нехватки воды и понижения ее температуры. Принимающему душ приходится просить других, чтобы те не открывали кран с горячей водой и не доставляли купающемуся бодрящих ощущений. В бойлере косвенного нагрева количество одновременно используемых точек пользования горячей водой ограничено лишь емкостью водонагревателя, горячая вода в нем уже нагрета и имеет одинаковую температуру по всему объему. Таким образом не придется ждать, пока циркуляция воды при открытии крана доставит горячую воду нужной температуры.

Анод из магния. Зачем он? Внутри бойлера, в заполняемом водой баке, находится анод из магния. Он предназначен для защиты металлической емкости от гальванической коррозии: его электрический потенциал ниже, чем у металлических поверхностей бойлера, поэтому коррозия будет воздействовать и разрушать именно магниевый анод. Требует периодической замены, т.к. коррозия не щадит и его.

Заменить нужно магниевый катод при уменьшении его длины на половину.

ТЭН, зачем он в бойлере косвенного нагрева? Бойлеры косвенного нагрева оснащаются электрическим тэном, который используется в теплый сезон, когда отопительный котел отключен, а горячая вода все равно необходима.

Как подключить бойлер косвенного нагрева? Подключение бойлера выполняется контуром, параллельному отопительному контуру, в который встраивается независимый циркуляционный насос — благодаря этому достигается независимость горячего водоснабжения от отопительной системы. Кроме того, такое подключение позволит при необходимости полностью отключить отопительный контур и направить теплоноситель только в бойлер. Установка бойлера в гравитационную систему отопления возможно, необходимо ввести его в отопительный контур последовательно через байпас, после котла и до отопительных приборов.

Как удалить накипь в бойлере косвенного нагрева самостоятельно? Профилактическое обслуживание выполняется раз в полгода или раз в год. Сначала определимся- пора ли удалять накипь. Будем мерять разницу температур на входе бойлера (температуру теплоносителя идущего от котла на входной патрубок бойлера косвенного нагрева) и температуру на выходе из бойлера.

Если разница НЕ МЕНЬШЕ 15 градусов- все в порядке, если меньше- пора браться за работу. Почему? Потому что известковая накипь на внешней поверхности змеевика препятствует теплопередаче и теплоноситель не успевает передать тепло воде, соответственно срок нагрева воды возрастет . Как будем убирать накипь? Способ «тепловой удар».

Для этого полностью слейте воду из бойлера и пустите через змеевик горячий теплоноситель от работающего котла на 10-15 минут, чтобы максимально разогреть теплообменник в пустой емкости бойлера. Затем максимально быстро заполните бойлер холодной водой.

В результате большой разницы между температурой змеевика и окружающей его водой известковые отложения отстанут от трубки — промойте и повторите удаление накипи «тепловым ударом» еще раз. Если же на вводе-выводе теплоносителя в бойлер разница температур менее 12градусов, «тепловой удар» не поможет — слишком велик нарост накипи на змеевике.

Потребуется применение химических средств для удаления накипи, рекомендованных производителем. Использовать какие-то «домашние» средства и составы для удаления известковой накипи не рекомендуется — емкость бойлера может быть повреждена. Химические средства для удаления накипи, как использовать и пропорции разведения приводятся на упаковке средства очистки.

Составленная смесь заливается в емкость бойлера и ее уровень должен полностью закрыть змеевик. Срок очистки, как правило, составляет от 4-х до 8-ми часов и зависит от объема бойлера. По окончании срока очистки содержимое бойлера полностью удаляется, затем его необходимо дважды наполнить холодной водой и слить ее.

На что обратить внимание при покупке бойлера косвенного нагрева? Первым делом нужно подобрать оптимальный объем бойлера. Определитесь со средним расходом горячей воды в сутки с небольшим запасом подберите объем бойлера. Внимание! Бойлер косвенного нагрева емкостью 20 литров нагреет воду за 40 минут, а 200-литровый бойлер нагреется за 6 часов!

Читайте: Как правильно установить мойку на кухонную столешницу: способы крепления

Обратите внимание на материалы, из которых изготовлены трубка змеевика, внутренняя емкость для воды и теплоизоляция. Недорогие модели оснащены стальным змеевиком, приваренным к емкости бойлера, более дорогие- имеют латунный змеевик, иногда оребренный. Съемный змеевик из латуни более эффективен, его легко очистить от накипи, приваренному помочь невозможно.

Наши специалисты помогут Вам подобрать, а также смонтировать водонагреватель, найдут приемлемое решение по цене. Вы останетесь довольны, сотрудничая с нами!

Что такое бойлер косвенного нагрева

Бойлер косвенного нагрева – оборудование для бесперебойного снабжения горячей водой частных домов и коттеджей. Прибор нагревается за счет других источников тепла (по принципу теплообмена). Для нагрева можно использовать твёрдотопливный или газовый котел. Установка водонагревателя позволяет снизить расходы на подогрев, а также избежать ситуаций резкого понижения температуры воды, текущей из крана.

Устройство водонагревателя

Прибор имеет простую конструкцию. Внешне оборудование напоминает цилиндр. Состоит нагреватель из следующих элементов:

наружный корпус;
слой теплоизоляции (для поддержания высокой температуры внутри);
внутренняя емкость;
теплообменник;
магниевый анод;
термостат.

Благодаря слою утеплителя между наружным корпусом и внутренней емкостью, бойлер долго сохраняет тепло. Температура воды каждые сутки уменьшается на 3-4 градуса (в зависимости от модели и наружной температуры воздуха). Термостат обеспечивает поддержание заданных параметров, а теплообменник — быстрый нагрев.

Теплообменник располагается во внутренней емкости и имеет спиральную форму, благодаря которой обеспечивается быстрый и равномерный нагрев воды. От гальванической коррозии прибор защищает магниевый анод. Все реакции происходят с этим элементом, не затрагивая рабочие детали. Стоит учитывать, что магниевый анод подвержен повышенному износу, эту деталь приходится регулярно менять.

Производители предлагают водонагреватели, которые работают только от внешнего источника тепла, а также комбинированные модели с электрическим или газовым нагревателем. Также можно приобрести бойлеры, в которых нагрев рабочей жидкости происходит от солнечных батарей.

Косвенные водонагреватели удобны в летнее время. После окончания отопительного сезона можно переходить на альтернативные источники тепла.

Принцип работы

Водонагреватель имеет несложную конструкцию и принцип его работы достаточно прост. В змеевике (труба в виде спирали) постоянно циркулирует теплоноситель, нагревающий воду. Подачу теплоносителя обеспечивает встроенный насос, оснащенной автоматической системой управления. При достижение заданной температуры внутри емкости, насос отключается.

При падении параметров – циркуляция возобновляется. Контроль заданной температуры происходит с помощью термостата.

Благодаря слою теплоизоляции (обычно используют пенополистирол или полиуретан) между внутренней емкостью и баком, вода долго сохраняет заданную температуру. А в случае большого расхода, быстрый нагрев обеспечивается за счет трубы змеевика.

Бойлеры косвенного нагрева также имеют патрубки ввода и вывода. Патрубок ввода предназначен для соединения с источником тепла, через него в спиральную трубу поступает теплоноситель. Патрубок вывода нужен для подачи в водопроводный кран нагретой воды.

Плюсы и минусы

К достоинствам бойлеров косвенного нагрева относят:

объем накопительного бака, обеспечивающего большой запас горячей воды;
быстрый нагрев;
длительное сохранение тепла (прибор устроен по принципу термоса);
быстрое восстановление объема горячей воды (это свойство прибора позволяет пользоваться горячим водоснабжением сразу нескольким людям, не создавая друг другу проблем);
снижение затрат энергии на организацию горячего водоснабжения;
возможность подавать воду сразу в несколько точек;
возможность использования в качестве источников тепла газ, электричество или солнечную энергию (в комбинированных моделях водонагревателей);
высокий КПД;
низкая себестоимость горячей воды;
срок службы до 50 лет;
зашита от коррозии, перегрева, перепадов давления.

Из недостатков водонагревательных приборов пользователи отмечают:

стоимость системы: необходимо бойлер и купить котел отопления, однако высокая цена окупается снижением энергозатрат;
на первичный нагрев емкости объемом 100 литров требуется несколько часов;
понижения эффективности системы отопления при нагреве бойлера;
система занимает много места: и отопительный котел, и бак водонагревателя имеют солидные габариты, как правило, хозяевам приходится выделять отдельное помещение для монтажа оборудования.

Разновидности бойлеров

По месту установки водонагреватели подразделяют на:

Настенные (компактные размеры, небольшой объем).
Напольные (вместительная емкость, требует отдельного помещения для монтажа).

По ориентации в пространстве:

Горизонтальные (подходит для промышленного применения, не требует дополнительных насосов).
Вертикальные (экономия пространства, небольшая вместительность, предназначен для частного дома или офиса).

Также представлены модели:

комбинированные (сочетает прямой и косвенный нагрев, работает от газа или от электричества);
с рециркуляцией (водонагреватель оснащен отдельным входом для подключения системы рециркуляции, обеспечивающей мгновенную подачу горячей воды в водопроводный кран);
«бак в баке» (прибор состоит из двух баков: наружный для теплоносителя, внутренний – для нагреваемой жидкости, отличается легким весом, высоком КПД, обеспечивает быстрый нагрев воды до 90С, не требует регулярного техобслуживания и замены анодов);

Стоимость оборудования

Бойлеры косвенного нагрева – недешевый вид оборудования. Цена на прибор зависит от следующих параметров:
Производитель. Модели известных мировых брендов обойдутся дороже, чем приборы, изготовленные в Китае на частных заводах.
Материалы. Наиболее дорогостоящими являются приборы с корпусом и баком из латуни или нержавеющей стали.
Тип модели («бак в баке», с рециркуляцией и проч.).
Объем накопительного бака.
Дополнительные опции (защитные клапаны, съемный змеевик, возможность подключения к альтернативному источнику тепла и т.д.).

Читайте: Ванна или душевая кабина: что выбрать для вашего дома

Как выбрать бойлер косвенного нагрева

При выборе прибора следует обращать внимание на следующие параметры:

Мощность отопительного котла.Перед покупкой необходимо выяснить, какова мощность вашего отопительного котла. Если купить бойлер с большим объемом, система может не справиться с нагревом, или подогрев до нужной температуры будет занимать много времени, при этом, температура в отапливаемых помещениях понизится.
Тип водонагревателя.Производители предлагают настенные и напольные модели. Для обеспечения легкости монтажа и подключения следует покупать такой же вид прибора, как и котел. Для напольного котла подойдет напольный бойлер, для настенного – навесной.
Материал змеевика.В некоторых нагревателях змеевик стальной и приварен к баку. В более дорогих приборах спиральная труба съемная и изготовлена из латуни, что обеспечивает удобство очистки от накипи.
Материал внутренней емкости.Внутренний слой может быть выполнен из стеклокерамики либо из титана или нержавеющей стали. Металлическое покрытие более долговечное и надежное.
Время нагрева воды.Параметр зависит от объема и материала внутреннего покрытия. К примеру, 100 литров воды в емкости из стеклокерамики будут греться 2 часа, в стальном – 30 минут.
Габариты.Размер подбирают с учетом потребностей в горячей воде и имеющегося пространства. Для столитрового бойлера потребуется выделить отдельное помещение.
Теплоизоляция.Необходимо уточнить, какой материал использован в качестве теплоизоляционного слоя: поролон, минеральная вата или полиуретан. Поролон быстро истирается, что служит причиной быстрого остывания воды. Полиуретан и минеральная вата позволяют свести к минимуму потери тепла, отличается износостойкостью и долговечностью.
Гарантия производителя.обращайте внимание не только на гарантийные сроки, но и на наличие официальных сервисных центров производителя в вашем регионе.
Диаметр змеевика.Чем больше диаметр, тем меньше времени требуется для нагрева воды. Однако стоит учитывать, что при увеличенном объеме спиральной трубы требуется высокая мощность отопительного котла.

Также следует рассчитать объем воды, потребляемый в вашем доме.

Согласно статистике, человек ежедневно тратит следующее количество горячей воды:

умывание — 7-17 литров;
гигиенический душ – 65-85 литров;
мытье посуды – 22-26 литров.

Эти показания следует умножить на количество человек, проживающих в доме, исходя из полученной цифры, подбирают объем.

И последний совет. Покупайте бойлеры косвенного нагрева от известных производителей бытовых приборов. Крупные компании разрабатывают и изготавливают приборы, обеспечивающие безопасность и удобство эксплуатации. Водонагреватели оснащаются элементами защиты от скачков давления, коррозии, перегрева. Покупателям предоставляется гарантийное обязательство, а при наличии дефектов или некорректной работы можно обратиться в сертифицированный сервисный центр.
