Система охлаждения играет очень важную роль, так как именно она предотвращает перегревание двигателя автомобиля, которое неизбежно в процессе работы. Важнейшим элементом охлаждающей системы выступает радиатор, обеспечивающий эффективное охлаждение жидкости.
Система охлаждения автомобиля специально предназначена для того, чтобы охлаждать детали двигателя, которые нагреваются в процессе его работы. Современные автомобили имеют системы охлаждения, которые, помимо своей основной, выполняют целый ряд других важных функций:
— нагревают воздух в системе вентиляции, отопления и кондиционирования; — охлаждают масло в системе смазки; — охлаждают отработанные газы в системе рециркуляции отработанных газов; — охлаждают рабочую жидкость в автоматической коробке передач; — охлаждают воздух в системе турбонаддува.
На сегодняшний день существует несколько систем охлаждения двигателя: воздушная, жидкостная и комбинированная. В жидкостной системе тепло от разогретых элементов двигателя отводит поток жидкости, в воздушной системе — поток воздуха. В комбинированной системе воздушная и жидкостная системы объединяются.
Большинство современных автомобилей оборудованы жидкостной системой охлаждения, среди преимуществ которой можно выделить эффективное равномерное охлаждение. Кроме этого, жидкостная система охлаждения имеет невысокий уровень шума.
Независимо от того, какой тип двигателя имеет автомобиль — бензиновый или дизельный, конструкция систем охлаждения будет подобной. В состав системы охлаждения входят следующие элементы:
— радиатор системы охлаждения; — теплообменник отопителя; — масляный радиатор; — расширительный бачок; — термостат; — центробежный насос; — вентилятор радиатора; — патрубки; — элементы управления; — рубашка «охлаждения» двигателя.
Устройство радиатора
Важнейшим конструктивным элементом не только системы охлаждения, но и самого двигателя, является радиатор. Прообраз современного радиатора устанавливался даже на самых первых автомобилях, так как без радиатора работа двигателя не представляется возможной. Радиатор системы охлаждения выполняет такую важную функцию, как поддержание рабочей температуры двигателя и защита его от перегрева.
Как правило, автомобильный радиатор состоит из таких элементов, как верхний и нижний баки, сердцевина, детали крепления. Радиатор предназначен для того, чтобы жидкость, поступающая в него непосредственно из водяной рубашки двигателя, охлаждалась до необходимой температуры. Баки радиатора, а также сердцевина, которая к ним припаяна, как правило, изготавливаются из латуни, благодаря чему обеспечивается хорошая теплопроводность.
Сердцевина радиатора представляет собой тонкие поперечные пластины, через которые проходят плоские вертикальные трубки, припаянные к этим пластинам. Жидкость, которая проходит через сердцевину радиатора охлаждения, расходится на множество потоков. Подобное устройство сердцевины позволяет жидкости охлаждаться более интенсивно, так как значительно возрастает площадь соприкосновения жидкости со стенками трубок.
Баки радиатора соединяются с рубашкой охлаждения при помощи патрубков. Нижний бак оснащен специальным краником, предназначенным для слива жидкости из радиатора. Чтобы спускать воду из водяной рубашки, в нижней части блока также имеется краник.
В систему охлаждения жидкость заливается через горловину бака, расположенного вверху и закрываемого крышкой. Жидкостная система охлаждения двигателя отличается наличием двойного регулирования теплового режима: термостатом и шторкой.
Шторка радиатора охлаждения — это своеобразное полотно, один из концов которого закрепляется на сматывающем механизме, который, в свою очередь, монтируется в барабане. Второй конец неподвижно соединяется в нижней части автомобильного радиатора.
Некоторые двигатели внутреннего сгорания вместо шторки оснащены жалюзи створчатого типа, состоящими из пластин. Пластины шарнирно закрепляются в нижней планке, связанной тягой и системой рычагов с рукояткой управления жалюзи, которая находится в кабине. Сами створки могут быть расположены горизонтально или вертикально.
Принцип работы радиатора
Системы охлаждения, которыми оборудуются современные автомобили, учитывают множество важных параметров, среди которых температура двигателя, температура жидкости и масла, температура снаружи салона и т.д.
Принцип работы системы охлаждения следующий. Благодаря жидкостному насосу охлаждающая жидкость находится в постоянном движении, циркулируя по кругу, омывая горячие стенки головки блока и цилиндров. Таким образом удается избежать перегрева двигателя, так как от нагретых деталей отводится тепло. Далее горячая жидкость направляется в радиатор охлаждения, который обеспечивает отвод тепла в окружающую среду. На этом цикл заканчивается, а охлажденная жидкость идет по новому циклу.
Таким образом, можно сделать вывод, что радиатор представляет собой своеобразный теплообменник, который обеспечивает охлаждение жидкости. Чтобы работа радиатора была еще более эффективной, перед двигателем устанавливается специальный вентилятор радиатора, нагнетающий воздух на поверхность радиатора, благодаря чему процесс теплообмена значительно ускоряется.
Вентилятор радиатора запускается автоматически специальным термодатчиком, который срабатывает в тот момент, когда рабочая температура двигателя начинает подниматься выше допустимой нормы. Вентилятор и радиатор охлаждения устанавливают непосредственно перед двигателем.
Другие статьи
#Омывающие жидкости
29.09.2023 | Статьи о запасных частях
Зима и лето, два полюса, между которыми меняется весь наш мир. И в этом мире существуют омывающие жидкости — помощники, которые обеспечивают нашу безопасность на дороге. В этой статье мы окунемся в мир омывающих жидкостей и узнаем, какие они бывают, от чего зависит их температура замерзания и как их правильно выбрать.
#Рассухариватель клапанов
21.06.2023 | Статьи о запасных частях
Замена клапанов двигателя внутреннего сгорания затрудняется необходимостью съема сухарей — для этой операции используются специальные рассухариватели клапанов. Все об этом инструменте, его существующих типах, конструкции и принципе действия, а также о его выборе и применении читайте в данной статье.
#Переключатель света с регулировкой шкалы
14.06.2023 | Статьи о запасных частях
Во многих отечественных автомобилях ранних выпусков широко использовались центральные переключатели света с реостатом, позволяющим регулировать яркость подсветки приборов. Все о данных устройствах, их существующих типах, конструкции, работе, а также об их правильном выборе и замене читайте в статье.
#Пластина распределителя зажигания
07.06.2023 | Статьи о запасных частях
Одной из основных деталей распределителя зажигания является опорная пластина, отвечающая за функционирование прерывателя. Все о пластинах прерывателя, их существующих типах и конструктивных особенностях, а также о подборе, замене и регулировках данных компонентов подробно рассказано в данной статье.

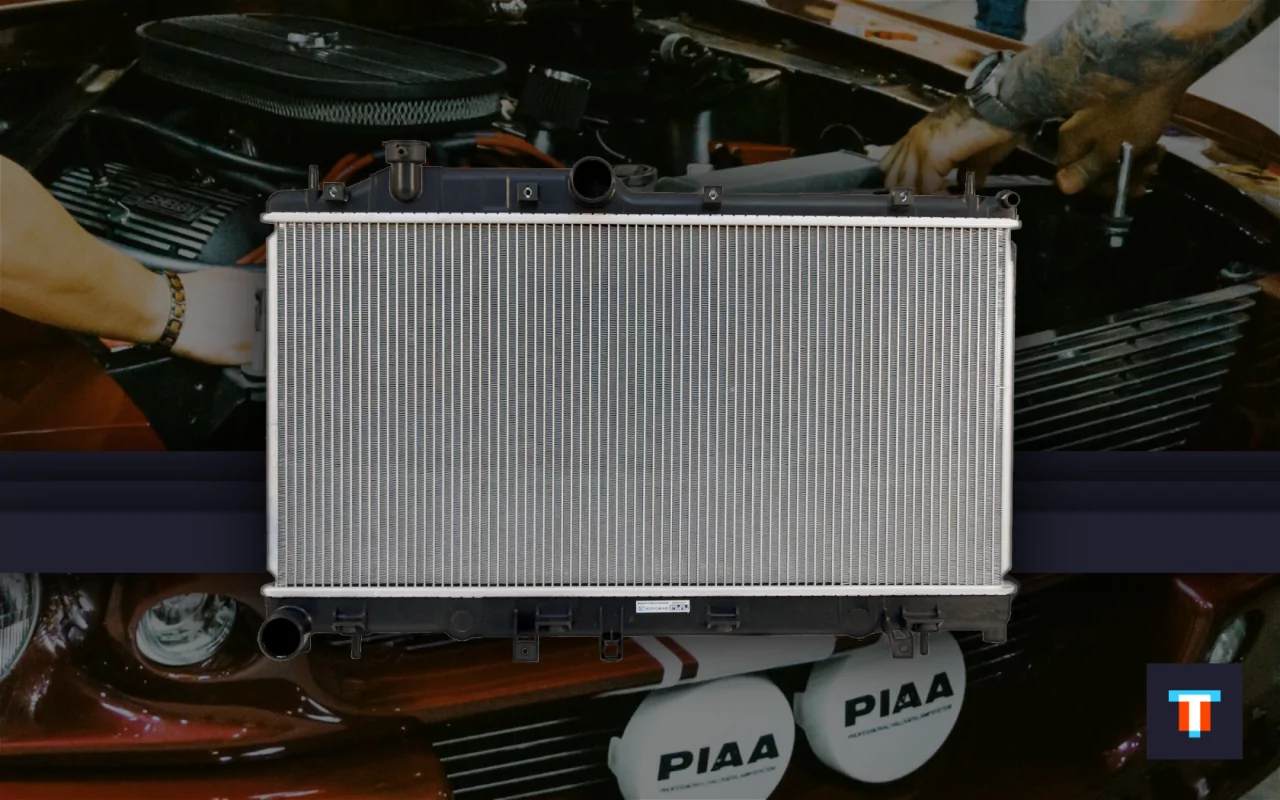

Что такое радиатор охлаждения двигателя и почему его очень важно регулярно чистить
