Технические характеристики биметаллических радиаторов отопления: особенности выбора Биметаллический радиатор представляет собой отопительный прибор, в...

Технические характеристики биметаллических радиаторов отопления: особенности выбора

Биметаллический радиатор представляет собой отопительный прибор, в котором теплоноситель циркулирует по стальному сердечнику, помещенному внутри алюминиевого корпуса. Батареи данного типа принадлежат к секционным приборам отопления и работают по принципу комбинированного (конвективного и лучистого) теплообмена.

Технические характеристики биметаллических радиаторов отопления включают в себя ряд параметров и конструктивных особенностей, позволяющих оценить отопительный прибор и сравнить его с другими моделями аналогичного типоразмера.

Как правильно сравнить биметаллические радиаторы между собой?

Каждый, кто основательно подходит к выбору батарей отопления для своего дома или квартиры, стремится приобрести изделия с оптимальными рабочими и эксплуатационными техническими характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного типоразмера. В справочных данных параметры приводятся для одной секции, поэтому сравнивать нужно не приборы в целом, а их конструктивные части. Основным параметром, по которому происходит деление на типоразмеры, является межосевое расстояние.

Установка алюминиевых или биметаллических радиаторов отопления. Видеоурок Пламбер

Радиаторы с различным межосевым расстоянием.

Радиаторы с различным межосевым расстоянием.

Межосевым расстоянием называют размер между осью верхнего и нижнего коллектора. Как и цельноалюминиевые модели, биметаллические батареи отопления выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния, и как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора), являются редкостью. Их используют, если особенности интерьера комнаты не позволяют разместить горизонтально расположенный прибор.

Устройство биметаллического радиатора.

Устройство биметаллического радиатора.

Геометрические параметры

Основными геометрическими характеристиками биметаллического радиатора является его высота, а также ширина и глубина секции. Высота, как правило, на 60 – 80 мм превышает его межосевое расстояние.

Большинство производителей выпускает модели с шириной секции 80 мм. Зная количество секций, можно легко определить общую ширину прибора.

Глубина секции составляет 80 – 100 мм. Радиатор может быть как постоянной глубины, так и меняющейся по высоте, как у стильного и изящного прибора серии DreamLiner от компании Royal Thermo.

Монтаж радиатора на деревянную стену.

Биметаллические радиаторы технические характеристики

Тепловая мощность

Данный параметр позволяет определить, сколько секций радиатора конкретной модели нужно, чтобы обогреть комнату определенной площади. Тепловая мощность измеряется в Ваттах и составляет при межосевом расстоянии:

  • 500 мм – от 170 до 200 Вт;
  • 350 мм – от 120 до 140 Вт;
  • 300 мм – от 100 до 145 Вт;
  • 200 мм – около 100 Вт.

В своих информационных, технических материалах (инструкциях, руководствах, каталогах) производители указывают таблицы, показывающие количество секций, оптимальное для обогрева помещений различной площади.

Стальной сердечник - основа конструкции биметаллических радиаторов.

Стальной сердечник — основа конструкции.

Объем (емкость) одной секции

В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам. Сердечник представляет собой Н-образную сварную конструкцию, состоящую из верхнего и нижнего коллектора, соединенных между собой вертикальной трубкой (теплопроводом). Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря которым секции могут соединяться с помощью стальных ниппелей. Данная конструкция полностью исключает контакт теплоносителя с алюминием.

В отличие от алюминиевых радиаторов, где теплопровод имеет овальное сечение, в стальных сердечниках биметаллических моделей применяются исключительно круглые трубки, что предусматривает меньшую емкость каждой секции. Так, биметаллический Rifar Base 500 имеет емкость секции 0,20 л, в то время как алюминиевая модель Rifar Alum 500 того же типоразмера характеризуется объемом 0,27 л.

Секция прибора в разрезе.

Секция прибора в разрезе.

Масса секции

Биметаллические радиаторы имеют большую массу, чем аналогичные модели алюминиевых батарей отопления. Это объясняется использованием в их конструкции стальных сердечников, плотность которых (следовательно и масса) превышает аналогичный показатель для алюминия. К примеру, биметаллический радиатор Varmega Bimega 500/80 весит 1,75 кг, а алюминиевый радиатор Almega 500/80 того же производителя – 1, 2 кг.

Давление

Рабочее давление биметаллических радиаторов составляет 16 – 40 атм (1,6 – 4,0 МПа). Согласно нормативным документам, приборы должны быть испытаны опрессовкой системы отопления давлением, в 1,5 раза превышающим рабочее значение. Также в документации указывается значение максимального давления, по достижению которого он может начать разрушаться.

Соединение секций биметаллического радиатора отопления.

Сравнительные технические характеристики биметаллических радиаторов

Для удобного сравнения различных моделей в таблицах 1-3 собраны данные по основным характеристикам изделий 11 производителей. Информация указана как для наиболее распространенного типоразмера 500 мм, так и для радиаторов с межосевым расстоянием 350, 300 и 200 мм, которые присутствуют в модельном ряде лишь части производителей.

Таблица 1 – Сравнение характеристик моделей с межосевым расстоянием 500 мм.

Bilux

Industrie Pasotti

Elegance
Wave Bimetallico

Global

Style Extra 500

Konner

Rifar

Royal Thermo

Tenrad

Varmega

Сантехпром

Sira Industrie

Scola

Разнообразие типоразмеров биметаллических радиаторов отопления.

Таблица 2 – Сравнение характеристик моделей с межосевым расстоянием 350 мм.

Global

Style Extra 350

Konner

Bimetal 80/350

Rifar

Base 350

Royal Thermo

BiLiner 350

Tenrad

BM350

Varmega

Bimega 350/80

Радиатор изогнутой формы для эркеров.

Радиатор изогнутой формы для эркеров.

Таблица 3 – Технические характеристики биметаллических радиаторов с межосевым расстоянием 300 и 200 мм.

Межосевое расстояние 300 мм

Bilux

plus R300

Сантехпром

РБС-300

Sira Industrie

RS Bimetal 300

Scola

Межосевое расстояние 200 мм

Bilux

Rifar

Применяемые материалы

Сердечник секции биметаллического радиатора изготавливается из стальных труб. Для батарей нормальной прочности (рабочее давление 16 – 20 атм) сердечник изготавливают из углеродистой стали марки Ст.3 либо ее зарубежных аналогов (например, радиаторы Tenrad). Сердечник (каркас) моделей повышенной прочности сваривают из нержавеющих труб. Высокопрочные приборы с сердечником из нержавеющей стали (например, Biliner от компании Royal Thermo) позволяют выдерживать давление на разрыв более 100 атм.

Наружную часть биметаллических радиаторов изготавливают из алюминия литьем под давления. Применяемый в производстве некоторых алюминиевых моделей метод экструзии в данном случае нельзя использовать, так как перед началом формообразования внутрь заготовки должен быть помещен сердечник. Уплотнительные кольца производят из термостойкого силиконового каучука.

Профилированное оребрение.

Оребрение

Оребрение служит для увеличения общей площади теплоотдачи отопительного прибора. В современных моделях применяют различные конструктивные решения, которые делают оребрение более эффективным.

Эффективность теплоотдачи повышается благодаря вводу в конструкцию дополнительных ребер, а также профилированию конвекционных каналов между ребрами. В радиаторах Tenrad каналы образуют конфузор, благодаря которому повышается скорость потока воздуха, что увеличивает интенсивность конвективного теплообмена. Наружные кромки ребер закругляют, чтобы повысить травмобезопасность.

Шестисекционные радиаторы.

Способ соединения секций

В биметаллических батареях отопления соединение секций между собой осуществляется с помощью стальных резьбовых ниппелей. При изготовлении радиаторов серии Monolit от компании Rifar используется другой вид соединения – сварка. Данная модель отопительных приборов может выдерживать повышенные значения давления (рабочее до 100 атм) и температуры (до 135°С против 110°С у ниппельных моделей).

Схема устройства монолитного радиатора.

Схема устройства монолитного радиатора.

Биметаллические радиаторы являются наиболее технически совершенным отопительным прибором для водяных систем обогрева. Сочетая в себя высокую эффективность и хорошие эксплуатационные показатели, приборы данного типа оптимальны для использования в отечественных условиях. Зная технические характеристики биметаллических радиаторов отопления различных моделей, можно выбрать отопительный прибор, наиболее соответствующий условиям работы в конкретном помещении.

Статьи по теме:

Электрические конвекторы для отопления частного дома: как правильно выбрать При выборе системы обогрева дома принимают во внимание много факторов: стоимость оборудования, безопасность, особенности монтажа и обслуживания.

Ремонт масляного обогревателя своими руками Рассмотрим ремонт масляного обогревателя на конкретном примере.

Конвектор или масляный обогреватель, что лучше и эффективнее? Для отопления домов и квартир используют различные типы оборудования, в том числе и электрические приборы разной модификации. Это конвекторы.

Обогреватель конвекторного типа: особенности и характеристики При выборе отопительной системы для любого здания важно понимать принципы работы и особенности рассматриваемого оборудования. Это позволит подобрать наиболее.

Схемы подключения радиаторов отопления: правильный выбор гарантия комфорта Поговорим сегодня о комфорте и тепле в доме, будь то частный дом, квартира или дача.

  • Назад
  • Вперёд

Источник: buildip.ru

Как выбирать биметаллические радиаторы отопления: технические характеристики + разбор всех «за и против»

Geostart

Эффективность батарей определяет скорость и качество обогрева. Рынок современного оборудования предлагает всевозможные решения. Одним из достойных вариантов являются биметаллические радиаторы отопления, отвечающие главным требованиям теплосети: прочность, стойкость к гидроударам, высокая теплоотдача и долговечность.

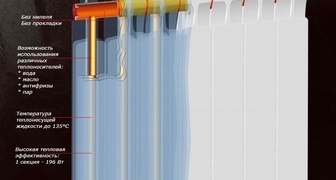

Структура биметаллических радиаторов

Внешне биметаллические модели напоминают обычные алюминиевые радиаторы . Различие кроется во внутреннем содержании. Конструкция композитных изделий состоит из двух базовых элементов: внутренней стальной трубы и внешнего фигурно-ребристого корпуса из алюминиевых панелей. В некоторых радиаторах вместо стали используется медь.

Циркуляция теплоносителя происходит по внутреннему стальному или медному трубопроводу. Благодаря коррозийной инертности радиаторы не ржавеют и не вступают в реакцию с химически активным теплоносителем. Внешние элементы и внутренний коллектор соединены точечной сваркой или отливом под давлением.

По физико-эксплуатационным свойствам батареи пригодны для монтажа в многоквартирных домах любой этажности и обустройства локальной отопительной системы коттеджных построек.

Биметаллическая структура определяет характеристики прибора. Стальной сердечник объясняет стойкость к агрессивной среде и выносливость к перепадам давления, алюминиевая «оболочка» повышает отдачу тепла и облегчает радиатор

Особенности разных конвекторов отопления

Следует понимать отличия между разными видами батарей из двух металлов. Композитные изделия принято классифицировать по следующим критериям: составу внутреннего стержня, внешнему исполнению и типу использованного металла.

Биметаллические и полубиметаллические радиаторы

Пользователи часто путают истинные биметаллические батареи с «полукровками» – полубиметаллическими аналогами.

Алюминий задействован для изготовления внешнего кожуха прибора. Сердечник конвектора на 100% состоит из нержавеющей стали или меди. В процессе производства трубы, размещенные в специальные формы, заполняются под давлением алюминием – образуется герметичная конструкция.

Внешняя оболочка не контактирует с теплоносителем и выполняет роль теплообменника. Главная особенность биметаллических радиаторов – высокая прочность и гарантия от протечек

Полноценный биметалл стойко переносит давление централизованной и автономной системы отопления.

Внутренний «скелет» радиатора собран из двух металлов: вертикальные направляющие – нержавеющая сталь, горизонтальный трубопровод – алюминий. Возможна и обратная комбинация.

Подобный альянс металлов не в состоянии обеспечить должную надежность коммуникаций центрального отопления. В теплоносителе может содержаться щелочь, которая во взаимодействии с алюминием провоцирует появление коррозии. Разрушительные процессы со временем «переходят» и на стальные составляющие радиатора.

Кроме того, целостность изделия может оказаться под угрозой из-за теплового расширения металлов – при граничных температурах возможны протечки.

Внешне полубиметаллические радиаторы не отличаются от полноценных биметаллических собратьев. «Полукровок» выдает более легкий вес и заниженная стоимость

От покупки некачественного композита лучше отказаться, особенно если речь идет о централизованном отоплении.

Секционные и монолитные модели

Среди многообразия биметаллических батарей отопления выделяют два типа конструкций:

  • секционные:
  • монолитные.

Модели, собираемые из секций, привлекают вариативностью характеристик. Они предоставляют возможность приобрести прибор с точными значениями теплоотдачи, требующимися для обогрева помещений. Монолитные такими плюсами не обладают.

Разборные радиаторы, панели которых соединены при помощи ниппелей. Горизонтальные отрезки труб отдельных секций имеют разнонаправленную резьбу для стыковки крепежных ниппелей и уплотнительной накладки.

Наборные модели более популярны благодаря практичности – есть возможность регулировать тепловую мощность, добавляя или отнимая нужное количество секций. Дополнительный плюс – ремонтопригодность

Недостатки секционных радиаторов:

  • стыки – слабые места коллекторов, где вероятны протечки;
  • ограниченность рабочего давления – до 20-30 бар.

К веским недостаткам относят также частичное попадание теплоносителя на алюминиевую «рубашку» при протекании.

Перечисленных недостатков лишены цельные модификации. Литой радиатор способен выдержать скачки давления в пределах 100 атмосфер.

Минусы монолитных батарей: нет возможности варьировать тепловую мощность, завышенная стоимость – на 20-30% дороже секционных моделей с аналогичными параметрами

Для высотных зданий (10 и более этажей) специалисты рекомендуют выбирать цельные радиаторы, так как в отопительной системе будет значительное давление.

Медный или стальной сердечник?

Большинство производителей предлагают гибридные батареи со стальным трубным каркасом. Основная причина – ценовая доступность металла и хорошие прочностные характеристики. Симбиоз стали и алюминия позволил достичь стойкости к колебаниям давления в системе отопления , повысить уровень теплоотдачи конвектора и снизить его инертность.

В радиаторах «медь + алюминий» теплообменные трубки выполнены из меди. Нагревающие панели – алюминиевые пластины, спаянные с внутренним медным каркасом

Преимущества батарей с медным сердечником:

  • вероятность появления коррозии отсутствует;
  • трубопровод из меди переносит любые гидроудары – оптимальный вариант для эксплуатации в отечественных системах централизованного отопления;
  • высокая эффективность прибора – теплоотдача меди превосходит показатели стали.

Медно-алюминиевые радиаторы отличаются длительностью службы – более 50-ти лет. Недостаток медных модификаций – высокая цена.

Технико-эксплуатационные характеристики

Все базовые параметры радиатора указаны в паспорте отопительного прибора.

Чтобы не ошибиться с выбором, необходимо понимать значение следующих характеристик:

  • теплоотдача;
  • рабочее давление и температура;
  • межосевое расстояние;
  • габариты;
  • емкость, вес секции.

Тепловая мощность. Параметр указывает на количество тепла, переданного от батареи в атмосферу помещения при заданной температуре теплоносителя (+70°С). Показатель измеряется в Вт.

Среднее значение теплоотдачи композитного радиатора 140-190 Вт. Разбег значений объясняется габаритами секции и особенностями исполнения приборов разных производителей

Исходя из тепловой мощности одной секции, производится расчет требуемой производительности батареи для всей комнаты.

Показатели рабочей среды. Максимальное давление теплоносителя зависит от толщины стального сердечника. Выбор прочности – на усмотрение производителя. Значение параметра колеблется от 15 до 35 бар и определяется исходя из условий эксплуатации батареи.

Немаловажная характеристика – граничная температура теплоносителя. Все полноценные биметаллы способны выдерживать +90°С. Некоторые производители заявляют о более высокой термической стойкости.

Максимальная температура, заявленная в паспорте оборудования разных торговых позиций: Global Style – 110°С, Tenrad – 120°С, Альтермо – 130°С, Grandini – 120°C

Габариты радиатора. Размерные характеристики включают следующие параметры:

Глубина секции составляет 75-100 мм. Некоторые производители кроме внешних панелей добавляют в конструкцию параллельные ребра для повышения эффективности обогрева за счет конвекционных потоков.

Габаритные размеры: a – высота секции, b –расстояние между горизонтальными осями, с – глубина батареи, d – ширина одной секции. Самые ходовые изделия с высотой сердечника в 35 см, 50 см

Объем и масса. В биметаллических модификациях теплоноситель циркулирует по сердечнику круглого сечения в отличие от алюминиевых собратьев с теплопроводом овального сечения. Емкость одной секции биметалла меньше объема алюминиевой секции при одинаковых типоразмерах.

Например, в конвекторах с межосевым диапазоном в 500 мм наполненность теплоносителем составляет порядка 0,2-0,38 л, при высоте сердечника в 350 мм – 0,15-0,25 л.

Вес стандартной биметаллической батареи габаритами 580/80/80 мм (высота/ширина/глубина соответственно) и межосевым расстоянием 50 см составляет 1,8-2 кг. Меньшая масса – один из признаков полубиметалла.

Сравнительный анализ: биметалл и конкуренты

Перед тем, как выбрать биметаллический или другой радиатор желательно сопоставить его возможности с ближайшими конкурентами. Для композитных конвекторов это алюминиевые, чугунные, стальные батареи .

Оценку следует провести по основным критериям:

  • теплоотдача;
  • выносливость к перепадам давления;
  • износоустойчивость;
  • простота монтажа;
  • внешний вид;
  • долговечность;
  • цена.

Отдача тепла. По эффективности нагрева лидерами являются алюминиевые агрегаты, биметалл занимает почетное второе место. Стальные и чугунные радиаторы заметно проигрывают.

Для алюминия характерна минимальная тепловая инерция – после запуска системы воздух в комнате прогревается в течение 10 минут

Стойкость к гидроударам. Наиболее выносливы биметаллические агрегаты, способные выдерживать до 40 атмосфер (секционные модели). Максимальное рабочее давление на алюминиевую теплосеть – 6 бар, стальную – 10-12 бар, а чугунную – 6-9 бар.

Именно биметалл способен выдерживать многочисленные гидроудары централизованной отопительной системы. Это свойство – ключевой аргумент в пользу композитных радиаторов для многоквартирных домов.

Химическая инертность. По этому критерию позиции распределились следующим образом:

Особенно подвержены алюминиевые стенки воздействию кислотной среды – pH теплоносителя должен быть в пределах 8. В противном случае активно развивается коррозия.

Простота монтажа. В плане установки проще алюминиевые и биметаллические изделия. Чугунные радиаторы сложнее монтировать из-за их внушительной массы.

По долговечности лидерами являются композитные и чугунные батареи. Алюминиевые и стальные изделия при соблюдении эксплуатационных требований подлежат замене через 10-15 лет. Среди обозначенных батарей биметаллические самые дорогие

Можно сделать вывод. Покупка биметаллического радиатора однозначно оправдана для сборки отопительной сети в многоэтажном доме, где есть риски скачков давления и загрязненности теплоносителя. В частном доме при стабильной работе котла и фильтрации поступающей воды можно использовать в устройстве отопления доступные алюминиевые батареи.

Что следует учесть при выборе радиатора?

Для достижения должного теплового эффекта необходимо рассчитать полную мощность батареи. Биметаллическое оборудование – недешевое приобретение, поэтому следует позаботиться о его долговечности. Добросовестное исполнение радиатора гарантируют проверенные производители.

Оценка возможностей – тепловой расчет

Определившись с подходящими техническими характеристиками и габаритами биметаллических радиаторов, надо рассчитать нужное количество секций.

Базовая формула: N=Pобщ./Pпасп., где Pобщ. – требуемая мощность батареи для всего помещения, Pпасп. –тепловая мощность секции по сопроводительным документам

Показатель теплоотдачи секции берется из паспорта радиатора, а суммарную мощность необходимо вычислить.

Расчет по площади

Нормированная величина тепловой мощности на 1 кв.м жилого пространства для средней климатической полосы при условии стандартных потолков (250-270 см):

  • наличие одного окна и стены с выходом на улицу – 100 Вт;
  • в комнате окно, две смежные с улицей стены – 120 Вт;
  • несколько окон и «внешних» стен – 130 Вт.

Пример. Мощность секции – 170 Вт, общая площадь обогреваемой комнаты – 15 кв.м. Дополнительные условия: окно – 1, внешняя стена – 1, высота потолка – 270 см.

Округление выполняется в сторону увеличения. Значит, для отопления комнаты необходимо задействовать 9 секций по 170 Вт.

Расчет по объему

СНиП отдельно регламентирует количество тепловой мощности на 1 куб.м помещения в размере 41 Вт. Зная объем отапливаемой комнаты легко рассчитать теплоотдачу всей батареи.

Пример. Обогрев помещения с предыдущими параметрами. Для чистоты эксперимента мощность секции оставляем неизменной – 170 Вт.

Необходимо устанавливать радиатор на 10 секций. Второй расчет считается более точным. При вычислениях следует уделить внимание источникам тепловых потерь внутри помещения.

Расчетное значение необходимо увеличить на 10%, если квартира размещена на первом/последнем этаже, помещение имеет большие окна или толщина стен не превышает 250 мм

Как избежать подделок: осмотр радиатора

Кроме анализа паспортных данных, нелишним будет провести визуальную оценку товара. Некоторые производители в погоне за клиентами склонны «приукрашивать» свои изделия, внося в документацию некорректные данные.

Прежде всего, обращают внимание на толщину сердечника и алюминиевой «рубашки», габаритные размеры, вес и качество комплектующих.

Стальной сердечник. Минимальная толщина стальной трубки – 3 мм. При меньших типоразмерах значительно снижается заявленная прочность изделия – стойкость к гидроударам и развитию коррозийных процессов.

Стенки тонкого металла открывают доступ теплоносителя к алюминиевой «оболочке», которая в виду химической активности начинает быстро разрушаться

Результат некачественного стального сердечника – образование сквозных отверстий и создание аварийных ситуаций на теплосети.

Оребрение радиатора. Алюминиевые панели необходимо проверить на прочность – они не должны сгибаться от усилий пальцев одной руки. Минимальная толщина панелей – 1 мм.

Лучше выбирать модели с профилированными каналами между ребрами. Образованный конфузор повышает скорость воздухопотока, увеличивая интенсивность конвективного теплообмена.

Для снижения травмоопасности наружные кромки алюминиевых панелей закругляют. На поверхности не должно быть потеков, неровностей окраски и «просветов»

Габариты и вес. По индивидуальному заказу возможно изготовление радиаторов с шириной секции меньше 80 мм. Однако магазинные модели с несоответствующим параметром, скорее всего, подделка.

Некоторые производители для снижения себестоимости значительно урезают ширину внутренних ребер, «маскируя» их за фронтальными панелями стандартного размера. Эта мера ухудшает теплоотдачу биметаллического радиатора.

Комплектующие батареи. Проверить качество прокладок и ниппелей на месте практически невозможно. Следует полагаться на имя производителя и гарантийный срок. Благонадежные компании гарантируют до 15-20 лет беспроблемной работы.

Рейтинг популярных производителей

В обзор включены высококачественные зарубежные отопительные системы и отечественные изделия, приспособленные к переменчивым условиям теплосетей.

На практике хорошо себя зарекомендовали товары компаний:

  • Global Style (Италия);
  • Sira (Италия);
  • Rifar (Россия);
  • Tenrad (Германия).

Место #1 — Global

Это общепризнанный лидер в сфере производства отопительных радиаторов.

Компания выпускает три серии биметаллических батарей:

  • Style – базовые характеристики;
  • Style Extra – компактные габариты;
  • Style Plus – максимальная теплоотдача.

Секции соединены паронитовыми прокладками, обеспечивающими герметичность стыков. Эффективная тепловая передача между металлами достигнута за счет литья алюминиевой «рубашки» под давлением.

Дополнительные характеристики: давление – до 35 атм, диаметр подключения – ¾ или ½ дюйма, температура теплоносителя – до 110°С, внешняя оболочка – двойная окраска

Место #2 — Sira

Итальянский производитель позиционирует свой товар как изделия премиум класса. Приборы завоевали популярность потребителей благодаря прочности и привлекательному дизайну. Производитель предоставляет гарантию 20 лет на серию полноценных биметаллических радиаторов Sira Ali Metal.

Характеристики изделий Ali Metal: межосевое расстояние – 350/500 мм, теплоотдача моделей – 187/141 Вт (соответственно межосевой дистанции), давление в теплосети – 35 атмосфер

Место #3 — Rifar

Отечественный производитель разработал широкую линейку биметаллических радиаторов:

  • Base – модели с межосевым расстоянием 200/350/500 мм, гарантия от Rifar – 10 лет;
  • Forza – усиленное внешнее покрытие, стойкое к царапинам и механическим повреждениям;
  • Alp – небольшая глубина (75 мм);
  • Monolit – цельный радиатор.

Батареи серии Monolit отличаются наивысшим показателем работоспособности при высоком давлении теплоносителя.

Технические данные: рабочее давление – 10 МПа, разрушающее давление – 25 МПа, максимальная температура – 135°С, гарантийный период – 25 лет

Место #4 — Tenrad

Биметалл немецкого качества подходит для централизованных и независимых отопительных сетей . Допустимо применение в гравитационных, элеваторных и насосных системах с одно- и двухтрубной разводкой.

  • толщина вертикальных трубок – 1,8 мм, стен коллектора – 3,6 мм;
  • трехрядное оребрение;
  • боковые панели расположены под уклоном, что создает эффект диффузора для конвективного потока.

Двухслойное эмалевое покрытие из качественных ЛКМ – при нагреве прибор не выделяет вредных паров.

Продукция Tenrad рассчитана на эксплуатацию в системе с давлением теплоносителя до 35 атмосфер. Биметаллические радиаторы сертифицированы и соответствуют европейскому нормативу EN442

Полноценные биметаллические радиаторы сочетают в себе положительные характеристики обеих материалов. Батареи отличаются высокой тепловой мощностью, стойкостью к гидроударам и отличными декоративными свойствами. Их приобретение – оправданная инвестиция при условии покупки сертифицированного товара.

Источник: geostart.ru

Выбираем биметаллические радиаторы отопления

Обеспечить бесперебойное отопление частного дома в зимний период призваны батареи отопления. В этом сегменте продукции большим спросом пользуются биметаллические радиаторы, так как они имеют ряд существенных преимуществ перед остальными.

Биметаллические радиаторы отопления

Что такое биметаллические батареи

При выборе радиатора отопления на первый план выходит два критерия: теплоотдача и прочность. Долгое время наиболее популярными были чугунные и алюминиевые батареи.

Но у каждой имелись существенные недостатки:

  • чугунные – отличаются низким коэффициентом теплопередачи и сложностью в монтаже;
  • алюминиевые модели хоть и демонстрируют высокую теплоотдачу, имеют низкую прочность (чувствительны к перепадам давления и химическому составу теплоносителя).

Биметаллические радиаторы отопления позволяют объединить в одном агрегате преимущества чугунных и алюминиевых батарей, исключив при этом их недостатки. Принцип устройства этих батарей вытекает из самого названия «биметаллический» — состоящий из двух металлов. Верхняя часть выполнена из алюминия, обеспечивающего высокую теплоотдачу, а его основа – стальная труба, которая легко монтируется на трубы подводки, а по прочностным качествам не уступает чугуну.

Биметаллические батареи: виды и их особенности

Батареи из биметалла

Биметаллические радиаторы бывают двух основных видов: полностью биметаллические и компонованные.

  • В первом варианте устройства из алюминия сделан только внешний корпус, а все внутренние полости, которые контактируют с теплоносителем, – из нержавеющей стали.
  • Компонованные батареи биметалл имеют только стальные вертикальные трубы, а коллекторы выполнены из алюминия и являются единым целым с корпусом.

Первый тип отличается большей прочностью и низкой ценой, а второй – более высоким коэффициентом теплоотдачи.

При производстве этих устройств используются довольно сложные технологии – литье под давлением и точечная сварка. Это предопределило довольно высокую стоимость, поэтому по ценовому критерию они превзошли не только чугунные аналоги, но и алюминиевые.

Радиаторы отопления биметаллические технические характеристики

Радиаторы биметалл - технические характеристики

Радиатор биметаллический все чаще можно встретить в квартирах, загородных домах и государственных учреждениях. Большая популярность устройства данного типа связана с его техническими характеристиками:

  • коррозионная стойкость и невосприимчивость к химическому составу теплоносителя (этот параметр обеспечивается присутствием в конструкции высоколегированной нержавеющей стали);
  • высокий коэффициент теплоотдачи (за этот параметр отвечает алюминиевая часть устройства);
  • долгий период эксплуатации (по этому параметру они сопоставимы с чугунными батареями);
  • легкость в монтаже (относительно чугунных аналогов);
  • выдерживают температуру теплоносителя до 90 градусов и давление свыше 15 атмосфер, что позволяет быстро прогревать частный дом при подключении от высокотемпературного котла.

При выборе таких устройств, как биметаллические радиаторы отопления технические характеристики теплоотдачи являются превалирующими над остальными. Однако этот параметр зависит не только от теплопроводности металла, но и от температуры теплоносителя. Батареи отопления биметаллические могут состоять из разного количества секций, число которых должно быть четным. Сборная конструкция позволяет подобрать необходимое устройство для помещения любого размера, гарантируя нормальную температуру в комнате.

Батареи биметалл - особенности

Каждый радиатор имеет довольно внушительные габариты, что делает его заметным в помещении. Старые чугунные радиаторы не отличались высокими эстетическими свойствами и портили интерьер комнаты, кроме некоторых дизайнерских моделей с немалой стоимостью. Но это не относится к биметаллическим моделям. Немаловажная характеристика этих устройств – внешняя привлекательность, которая позволяет им органично вписаться в любой интерьер.

Радиаторы биметаллические характеристики могут иметь разнообразные, они во многом зависят от компании-производителя и указываются в паспорте устройства. Чтобы сделать правильный выбор, нужно рассмотреть несколько фирм, которые считаются лидерами на российском рынке – Rifar, Atm и Global.

Rifar

Rifar - технические характеристики

Модель известной российской фирмы РИФАР отличается хорошим качеством сборки и полным биметаллом, что позволяет выдерживать температуру теплоносителя до 135 градусов и давление до 20 атм.

Особенностью этой компании является изготовление батарей «с радиусом кривизны» (изогнутой формы).

АТМ

ATM - технические характеристики

Главное преимущество итальянских радиаторов Atm – хорошая теплоотдача, которая достигается за счет большей площади батареи. Кроме того, производитель заявляет, что они созданы не с помощью точечной сварки, а методом литья под давлением, что делает их заметно прочнее конкурентов.

К основным достоинствам «АТМ-Bi» можно отнести следующие качества:

  • по-итальянски стильный дизайн;
  • оптимальная цена для максимального качества и характеристик;
  • высокотехнологичные сплавы обеспечивают прочность;
  • способ отлива секций.

Global

Global - технические характеристики

Итальянские радиаторы Global также относятся к полностью биметаллическим моделям, могут выдерживать аналогичную РИФАР температуру и давление теплоносителя. Преимуществом является их безукоризненный дизайн и качество сборки.

По сути, выбор среди этих трех моделей ограничивается только ценой, так как по характеристикам они очень схожи.

Особенности установки

Особенности установки радиаторов из биметалла

Легкость биметаллических батарей и возможность быстро подсоединить их к трубе послужили причинами распространения отзывов, будто они очень просты в монтаже. И это действительно верно, особенно, если сравнивать их в этом аспекте с советскими чугунными. Тем не менее, существуют некоторые нюансы монтажа биметаллических радиаторов:

  • должны быть установлены строго горизонтально на вмонтированные в стену кронштейны;
  • необходима правильная установка клапана, который позволяет в автоматическом или ручном режиме (в зависимости от модели) спускать накопившийся в радиаторе воздух;
  • перед клапаном для сброса воздуха должны быть установлены специальные фильтры, предотвращающие его загрязнение;
  • подключение может происходить по нижней диагональной или боковой схеме, поэтому важно предварительно определиться с типом подсоединения.

Чтобы своими руками подключить биметаллический радиатор, нужно тщательно изучать инструкцию, которая идет в комплекте. Каждый производитель рекомендует собственные параметры монтажа, в частности, положение относительно пола окна и стены. Соблюдение правил производителя позволит использовать устройство с максимальным КПД, обеспечивая дом теплом даже в самую холодную зиму.

Способы расчета количества батарей и секций

Способы расчета количества батарей и секций

Чтобы самостоятельно монтировать радиатор отопления биметаллический важно произвести расчет необходимой мощности. Профессиональные монтажники для этой цели пользуются формулой: N= S*100/P, где N – количество рассчитываемых секций, S – площадь комнаты, а P — мощность одной секции.

Например, для комнаты в 30 кв.м. потребуется радиатор, состоящий из 16 секций, каждая мощностью в 180 Вт. При расчете мощности необходимо учитывать, что определение необходимого количества секций должно происходить для каждой комнаты отдельно. Мощность можно узнать из паспорта.

Для обеспечения равномерности прогревания помещения может быть использовано больше одной батареи. Такой подход будет предпочтительным в комнатах большой площади (более 25 кв. м.). А в небольшой кухне хватит и одной.

Стоит уточнить, что при выведении этой формулы использовалась высота потолка в 3 метра, поэтому в домах, где потолки значительно ниже, необходимо делать поправки в меньшую сторону.

Для каждой отдельной комнаты частного дома при расчете стоит учитывать количество окон и качество остекления. Под каждым подоконником необходимо устанавливать отдельный радиатор, поэтому количество секций, рассчитанных на площадь комнаты, необходимо поделить на число оконных проемов.

Чтобы расчет получился максимально точным, следует учитывать факторы, влияющие на теплоотдачу помещения (коэффициенты К1-K4). Сюда входят:

  • количество камер стеклопакетов (двойной — это норма, поэтому коэффициент равен 1; одинарный – 1,27; тройной – 0,85);
  • качество изоляции стен (коэффициент берется как при расчете с окнами: качество определяется как среднее – это кирпич или утеплитель, плохое – отделка отсутствует, нормальное – современное утепление) и количество внешних (одна – 1,1; две – 1,2 и т.д.);
  • минимальная температура на улице в зимний период (за единицу принято – минус 15, за каждые +/- 5 градусов добавляется или отнимается 0,1);
  • соотношение занимаемой окнами площади в помещении к общей (берется для расчета площадь пола, за норму (1) считается 30%, за каждые 10% добавляется или отнимается 0,1).

Расчет можно проводить по указанной выше формуле, но с учетом умножения на каждый из коэффициентов. Например: N= S*100/P*0,85*085*1,1 (трехкамерные окна, отличное утепление и одна внешняя стена). Точный расчет очень важен как средство экономии, так как лишнее тепло уходит на улицу.

Итог

При правильном выборе и установке биметаллической батареи покупатель получает надежное и эффективное устройство, которое будет бесперебойно обогревать квартиру долгие годы.

Источник: vsadu.ru

Размеры биметаллических радиаторов отопления

Среди всех разновидностей радиаторов, самыми качественными и надежными можно назвать биметаллические радиаторы отопления. Они сделаны из биметалла, то есть не из одного металла (алюминия или стали), а из комбинации этих металлов. Биметаллические радиаторы очень популярны и по продажам превысили свои аналоги. Все потому, что они имеют прекрасные технические характеристики, а это основное, на что обращают внимание при покупке.

Давайте детальней рассмотрим особенности биметаллических радиаторов отопления, узнаем их технические характеристики и свойства, а также плюсы и минусы. Если вы не знакомы с этими изделиями, то благодаря статье сможете иметь о них представление и выбрать подходящий вариант для себя.

Особенности и виды радиаторов отопления

Биметаллические радиаторы отопления внешне очень напоминают обычные алюминиевые. Их прекрасный внешний вид дополняется плюсами как стали, так и алюминия. Ведь конструкция радиаторов довольно проста. Они состоят из стальных труб, по которым протекает теплоноситель, а также из алюминиевых панелей. Это позволяет эффективно обогревать помещение.

Сталь довольно быстро нагревается потоками горячей воды, передавая свое тепло алюминию, а он, в свою очередь, нагревает воздух в комнате.

Оболочка из алюминия выполняет две роли: скрывает систему труб и делает биметаллический радиатор красивее, а также лучше распределяет тепло. И в отличие от стальных или чугунных батарей, биметаллические намного легче, поэтому монтаж выполнять куда проще.

Обратите внимание! Если вы хотите узнать рабочее давление и температуру, то это можно сделать в паспорте биметаллического радиатора. Модель может отличаться друг от друга, в зависимости от изготовителей и характеристик.

На полках магазинов можно найти две разновидности биметаллических радиаторов:

  1. Биметаллические – батареи, которые имеют стальной сердечник из труб, что окружен оболочкой из алюминия. Их преимущество в том, что они очень прочные и исключают протечки. Такие модели выпускают компании из Италии (Global Style, Royal Thermo BiLiner). Даже отечественные компании из России, тоже выпускают данную продукцию. Один из представителей: Сантехпром БМ.
  2. Полубиметаллические – их принято считать «полукровками», так как эти радиаторы имеют только стальные трубы, что усиливают вертикальные каналы. В таком случае алюминий немного будет соприкасаться с водой. Такие радиаторы отопления будут эффективнее отдавать тепло, примерно на 10%. А к тому же их стоимость на 20% дешевле. На рынке можно найти российского производителя Rifar, китайского Gordi, итальянского Sira.

Отопительный радиатор каждого вида имеет свой параметр, поэтому специалисты не могут прийти к единому решению, какой из них лучше. Каждый хорош в чем-то своем. При этом важно учитывать, какой тип отопления используется – централизованный или индивидуальный.

Например, технические характеристики биметаллических радиаторов делают изделия устойчивыми перед химией и некачественным централизованным теплоносителем. Если же говорить о повышенном давлении в системе, то лучше показывает себя алюминий, однако, он требует качественного теплоносителя. Одно ясно точно: если отопительная система состоит из старых труб, которым более 40 лет, преимущественно использовать прочные биметаллические батареи.

Цельные или секционные

Есть еще одно отличие биметаллических радиаторов, которое касается их конструктивных особенностей. В основном производятся изделия с определенным количеством секций. Чем их больше, тем больше будет тепла. Они могут быть разборными, то есть при потребности радиатор можно уменьшить или увеличить.

На производстве изготовляют полностью каждую секцию, после чего соединяют их ниппелями. Количество секций парное.

Но, есть и второй вид радиаторных батарей – цельные. Их сердечник делается определенного размера, и его в будущем нельзя изменить. После чего стальные трубы обшиваются фигурной оболочкой из алюминия, покрытого эмалью. Подобный радиатор не лопнет даже в случае скачка давления до 100 атмосфер.

Обзор технических характеристик

Теперь детальней рассмотрим биметаллические радиаторы характеристики и свойства. Это нужно учитывать в первую очередь, прежде чем покупать тот или иной вид. Чем же особенны эти изделия и почему их называют одними из лучших? Давайте узнаем.

Отдача тепла

Пожалуй, именно для этого и покупаются радиаторы, чтобы обогревать помещение. Поэтому в первую очередь нужно обратить особое внимание на эти характеристики. Тепло, которое отдает радиатор, теплоноситель которого имеет температуру 70 градусов, измеряют в ваттах. Биметаллические батареи имеют превосходные показатели теплоотдачи, так как средний показатель находится в диапазоне 170-190 Ватт.

Сам процесс теплоотдачи довольно прост: он заключается в нагреве воздуха, а за счет особой конструкции батареи происходит конвенция.

Рабочее давление

Оно зависит от параметров и производителя. Все же, в среднем батарея может выдержать давление в 16-35 атмосфер. Этого вполне достаточно, ведь централизованная система способна выдавать не более 14 атмосфер, а автономная – около 10. А для того чтобы радиатор не лопнул при скачках давления, параметр делают с запасом.

Расстояние между осями

Размеры биметаллических радиаторов отопления могут быть самыми разными. А вот что касается межосевого расстояния, то вот стандартные значения:

Что это за расстояние? Это промежуток от верхнего коллектора к нижнему. Можно сказать, что это высота биметаллического радиатора. Благодаря этим самым разным размерам, можно выбрать изделие под любой интерьер и для разных потребностей.

Максимальная температура теплоносителя

Понятно, что температура теплоносителя внутри редко доходит до 100 градусов по Цельсию. Однако практически все изделия способны выдержать показатель в 90 градусов. Это просто отлично. И если вы увидели, что производитель заявляет до 100 градусов, можно понять, что он немного лукавит, так как больше 90 градусов пока подобные радиаторы не выдерживают.

Эксплуатационный срок и надежность

Если учесть технические характеристики, особенности и производителя, то можно быть уверенными в том, что гарантировано можно эксплуатировать батарею на протяжении 20 лет без всякого обслуживания. Но, это далеко не предел. При правильной эксплуатации, они способны прослужить очень долго.

Простота монтажа

В целом, биметаллические радиаторы отопления можно установить самостоятельно. Все же, простота и удобство зависит от габаритов, веса и наличия инструкции. Радует то, что секции батарей идентичные, а значит, их можно устанавливать как слева отопительной трубы, так и справа. Нужно только подсоединить патрубок к радиатору с нужной стороны, а с противоположенной вмонтировать заглушками и краном Маевского для контроля.

Обратите внимание! Кран Маевского – очень полезная вещь. Благодаря ему батарею при ненадобности можно отключить вовсе, или же при возникновении завоздушивания, позволяет удалить воздух из системы.

К тому же в продаже есть изделия с патрубками внизу. Все комплектующие, патрубки и кронштейны должны идти в комплекте с радиатором.

Преимущества и недостатки биметаллических радиаторов

В конце предлагаем вам ознакомиться с положительными и отрицательными моментами использования радиаторов. Начнем с плюсов:

  1. Имеют высокую прочность.
  2. Выдерживают высокие показатели давления в системе.
  3. Радиаторы отопления способны прослужить долгую службу.
  4. Эффективно справляются с теплоотдачей.
  5. Устойчивы к повреждениям механического типа.
  6. Прекрасно смотрятся и не выпадают из интерьера.
  7. Большой ассортимент товаров, что позволяет выбрать оптимальный вариант.
  8. Являются одними из лучших среди аналогов.

Что касается недостатков, то они тоже есть:

  • основной из них – это высокая стоимость. Но, учитывая технические характеристики и качество изделий, цена вполне оправдана;
  • сердечник из стальных труб под воздействием теплоносителя и воздуха может ржаветь. Это происходит при ремонте или аварии в системе. В таком случае приходится сливать воду, и воздух начинает влиять на трубы. А еще они могут ржаветь от антифриза, который используется в частных домах. В таком случае лучше выбрать цельные батареи или чисто из алюминия;
  • последний недостаток – небольшое проходное сечение патрубка.

Вот такие они радиаторы отопления биметаллические. Можно с уверенностью сказать, что пока на рынке им просто нет равных в характеристиках, работе, внешнем виде и параметрах. Многие пользователи, что приобрели изделия, вполне довольны своей покупкой.

Заключение

Биметаллические радиаторы – это прекрасный выбор как для автономного отопления, так и для централизованного. Они обладают прекрасными показателями, долговечны, красивы и надежны. Многие профессионалы рекомендуют выбирать именно эти батареи. Их опыт показывает, что лучше заплатить немного больше, но зато наслаждаться качественным теплом и прекрасной работой изделия. Учитывая эту информацию, можно выбрать подходящее изделие для себя.

  • Как устранить засор в унитазе
  • Чистим газовую колонку своими руками
  • Как правильно установить унитаз своими руками
  • Подвесной унитаз с функцией биде

Обсудить статью на форуме

Рекомендуем

Вертикальные батареи отопления

Акриловая вставка в ванну

Высота установки раковины в ванной

Arbonia радиаторы

Радиаторы Prado

Чистые водостоки Chirton

Добавить комментарий, отзыв Отменить ответ

Свежие комментарии

  • Строительная компания ПостройКа52 к записи Шифер цветной волновой и плоский
  • Юрий к записи Как бороться с осами на даче
  • Артем к записи Глубина заложения ленточного фундамента
  • Владимир к записи Пандусы для инвалидов: закон, нормы и требования
  • Marina к записи С кем я могу переговорить ?

Архивы

Рубрики

  • Рубрик нет

Источник: bouw.ru

Рейтинг
( Пока оценок нет )
Загрузка ...
